Грунтовый теплообменник своими руками – изготовление

Как рассчитать тепловую мощность

Если выбран пластинчатый теплообменник, необходимо учитывать такие факты:

• какая мощность аппарата необходима;
• тип конструкции;
• качество материалов.

Расчёт мощности происходит по следующей формуле:

P = 1,16 х ∆Т / (t x V), где

Р — мощность, которая требуется;

1,16 — специально подобранная константа;

∆Т — разница температур;

t — время;

V — объем.

Продуктивность системы зависит от тока рабочих сред по обоим контурам. Подходящая модель для сборки определяется с учётом объёма помещения, которое нужно обогреть. Чем больше площадь, тем больше понадобится материалов.

Теплообменник для зимней палатки своими руками

Сделать теплообменник для палатки своими руками не составит особого труда. Затраты на металл будут минимальными, самоделка окажется более выгодной, чем ее заводские аналоги. При изготовлении самоделки не требуется какая-то фантастическая точность в соблюдении габаритов – это не двухконтурный котел, а простейший самодельный теплообменник в палатку для отдыха и рыбалки в холодных зимних условиях.

Делать теплообменник для зимней палатки лучше всего из нержавеющей стали и алюминиевых трубок. Если нет ни того, ни другого, найдите любую тонкостенную металлическую трубу диаметром около 20 мм и листовое железо толщиной 1 мм. Также вам потребуется сварочный аппарат и дрель со сверлом по металлу подходящего диаметра. Сборка не займет у вас много времени, с монтажом можно справиться буквально за день.

Все размеры носят скорее рекомендательный характер, вы вполне можете что-то изменить специально для ваших нужд.

Подготовка теплообменных труб

Первая наша задача – соорудить непосредственно сам теплообменник по образу и подобию его жаротрубнного собрата. Для этого необходимо взять два прямоугольных отреза листового металла и наметить в нем отверстия под теплообменные трубки. Рекомендуем сделать три ряда в шахматном порядке – пять трубочек в верхнем и нижнем рядах, четыре трубки в среднем ряду. Самая сложная задача заключается в том, чтобы приварить трубки с двух сторон к двум листам металла.

Сборка корпуса

Далее собираем корпус из еще четырех отрезков. В верхней части делаем отверстие под дымоход. Его необходимо продумать так, чтобы дымоход легко снимался. Привариваем верхнюю крышку к нашему теплообменнику, по бокам привариваем боковые крышки. Пробовать обогревать зимнюю палатку еще рано – нужно сделать ножки.

Лучше всего, если ножки будут складными, но можно обойтись и без этого. Сделайте их из тонких металлических стержней (проволоки), отмеряя их длину не забудьте учесть высоту используемой плитки/горелки. Соответственно, нижняя часть нашего теплообменника для зимней палатки несплошная – здесь располагается вырез, в котором виднеются внутренние трубки. Именно через этот вырез пламя и жар будут проникать внутрь нашего агрегата.

Работа с электрической частью

Для работы теплообменника для зимней палатки потребуется хороший вентилятор. Мы рекомендуем взять производительный кулер диаметром 120 мм от стационарного компьютера. Такие кулеры обладают хорошей пропускной способностью и минимальным уровнем шума. Привариваем к задней части нашего теплообменника подходящий крепеж, прикручиваем вентилятор, припаиваем длинные проводники для подключения к аккумулятору (подойдет ШВВП 2х0,75).

Теперь все готово для запуска теплообменника. Размещаем его в зимней палатке, подсоединяем дымоход и выводим его наружу, снизу размещаем печку/горелку. Подключаем газовый баллон, поджигаем газ, включаем кулер и ждем разогрева. Пока не обгорит металл, возможен неприятный запах. Через 10-15 минут наш агрегат выйдет на рабочий режим – отрегулируйте температуру воздуха путем регулировки печки/горелки.

Теплообменник для вентиляции водяной

Теплообменник для вентиляции используется для регулировки температуры воздуха, который втягивается в помещение из улицы. Воздух может нагреваться или охлаждаться, проходя через специальный прибор. Большим спросом пользуется теплообменник для вентиляции водяной, который прост в эксплуатации, экономичен и обеспечивает нормальные условия проживания в доме.

Виды теплообменников

В зависимости от способа стабилизации температуры различают четыре вида устройств:

• Водяной. Для выработки тепла используется вода из системы отопления или специального прибора – калорифера;
• Электрический. Для выработки тепла используется сеть электроэнергии в доме;
• Грунтовый. Для выработки тепла или холода используется природная температура земли;
• Рекуператор. Для выработки тепла используются выходящие из дома газы.

Грунтовые устройства могут быть канальными или бесканальными. Канальные устройства являют собой комплекс подземных труб, которые втягивают воздух. Бесканальные устройства подразумевают прохождение воздуха через специальную нишу под землей. Традиционно используют гравий, который способен долго сохранять стабильную температуру. Теплообменник для вентиляции водяной и подземный канальный являются наиболее распространенными на территории России и стран СНГ.

Особенности водяного теплообменника

В водяных устройствах может быть от двух до четырех рядов для приточной вентиляции. Чем больше рядов в системе, тем лучше стабилизируется температура, из-за большей площади стенок, к которым соприкасается втягиваемый воздух. Но в четырехрядных теплообменниках меньше места для отопительной воды. Поэтому можно увеличить размер смесителя.

Недостатком водяных устройств является невозможность регулировки температуры втягиваемого воздуха. Подогрев воздушного потока напрямую зависит от нагрева системы отопления или калорифера. Для того, чтобы была возможность регулировать температуру воздуха, используют трехходовой кран.

Регулировка температуры трехходовым краном

Трехходовый смеситель направляет жидкость по малому или большому кругу. Кран может работать в трех режимах:

• Рециркуляция (большой круг);
• Циркуляция без смешивания (малый круг);
• Смешивание пополам.

Если большой круг достаточно прогрелся, систему можно остановить. Это указанно на инструкциях приборов. При нагретом помещении циркуляция происходит по малому кругу. Площадь теплоотдачи значительно уменьшается, что уменьшает интенсивность прогрева.

Трехходовые краны можно купить двух видов:

• Механический (ручной). Регулировка круга проводимости жидкости производится переключением рычага;
• Автоматический (с сервоприводом). Поток жидкости проходит через сервопривод, который меняет направление теплоносителя пультом, работающим от стандартной сети электропитания 220В.

В кране с сервоприводом задается температура, и устройство автоматически регулирует нагрев жидкости и воздуха в системе. Все большую популярность набирают теплообменники для вентиляции водяные, отечественного производства. На них также можно установить отечественные краны.

Проблемы в работе водяных теплообменников

Водяные теплообменники являются довольно уязвимыми элементом системы вентиляции. Большой проблемой является поломка калорифера. Он может выйти из строя, если:

• Температура воздуха на улице значительно ниже нуля. В таком случае калорифер замерзает и не может полноценно нагревать жидкость;
• Неправильная эксплуатация. Нельзя часто менять путь жидкости в системе;
• Система была подключена неправильно. Утечка воздуха или жидкости непременно приведет к поломке.

Установку теплообменника лучше доверить профессионалам. Монтаж элементов системы – дело не для новичка. Чтобы система работала бесперебойно, автоматика и защита должны быть настроены правильно.

Основные типы грунтовых воздушных теплообменников

Грунтовые теплообменники для вентиляции делятся на три основных группы: гравийные (бесканальные),  трубные (канальные) и безмембранные.В бесканальных устройствах воздух проходит через подземный слой грунта. В трубных – через подземные трубы. Безмембранные теплообменники – это комбинация трубных и гравийных: в них на ровный слой гравия укладывается ровный слой полимерных плит.

При любой схеме основной канал подводящего типа соединяется с вентиляцией, и предусматривается механизм, позволяющий переключаться с режима использования теплообменника на режим использования прямого притока воздуха с улицы.

В частных домах обычно используют трубные теплообменники – они более эффективны. При этом способе в траншею укладывают трубопровод диаметром 200-2500 мм и длиной 15-50 метров: чем длиннее трубопровод, тем эффективнее будет его работа, но тем выше и аэродинамическое сопротивление. Изгибы и повороты в трубопроводе допускаются, они на эффективность работы не влияют.

Отлично, если участок большой, и есть возможность уложить одну трубу, но допускается и параллельная укладка труб, и веерная.

Обычно для того, чтобы устроить грунтовый теплообменник для вентиляции своими руками, берут полипропиленовые трубы. Трубы с большой поверхностью и меньшей толщиной стенок обладают лучшей теплопроводностью, поэтому выбор часто падает на гофрированный материал. Для стока конденсата, который появится летом, во время охлаждения горячего воздуха, трубы укладывают с уклоном в 2 градуса. Начало трубопровода на участке должно быть установлено выше обычного уровня снега и оснащено воздухозаборником с фильтром.

Рассмотрим такой теплообменник на примере устройства, сделанный пользователем нашего портала с ником Prayfor, который живет в Ровно, в одноэтажном доме площадью 160 квадратных метров. Конечно, это вспомогательная система отопления «для комфорта и экономии», основное отопление дома – электричество и газ.

Грунтовый теплооменник смонтирован из канализационных труб диаметром 160 метров. Общая длина 60 метров, плюс еще 12 метров под домом.

Трубы тепообменника уложены в отдельные траншеи на глубине от 1 до 2 метров, они веером сходятся в одну точку. В этой точке сделан дренаж, а от нее под домом идет одна двенадцатиметровая труба, которая ведет к рекуператору.

Для каждой трубы сделан свой воздухозаборник, они спрятаны в деревянные короба.

Рекуператор висит на стене котельной, а разводка воздуховодов – на неотапливаемом чердаке трубами 160 с переходом в 125 на выходе. Все они утеплены, укрыты слоем минваты (40 см), и накрыты доской толщиной 40 мм.

Prayfor

Сделано 6 точек подачи (4 в комнатах и 2 в гостиной) и 3 точки забора (2 в санузлах и 1 в простирочной).

Типы рекуперативных теплообменников

Большим спросом на сегодня пользуются рекуперативные теплообменные устройства. Соглас
но конструкционному исполнению выделяют следующие виды представленных агрегатов:

Кожухотрубный

Это устройство, представляющее собой пучки труб, приваренные к кожуху и прикрепленные к трубным решеткам при помощи болтов.
Движение первого носителя тепла в межтрубном пространстве осуществляется через присутствующие на корпусе штуцера. Другой теплоноситель течет по трубам. На корпусе или крышке представленных устройств присутствуют перегородки.В целях повышения отдачи тепла трубы подвергают процессу оребрения методом накатки или навивки ленты.

Погруженный

Его конструкция предполагает погружение одного теплоносителя в емкость с другим. Такие устройства характеризуются дешевизной и простотой.

Движение воды в межтрубном пространстве происходит с малой скоростью, результатом чего становится малая теплоотдача.

Теплообменные устройства типа «труба в трубе»

Состоит из нескольких звеньев, расположенных друг над другом и соединенных между собой. Каждое звено представляет собой конструкцию из вставленных друг в друга труб, между которыми и происходит теплообмен.
Их целесообразно эксплуатировать при высоких показателях давления и небольших расходах воды в системе.

Оросительный

Состоит из нескольких рядов труб, расположенных одна над другой, по наружной поверхности которых тонкой пленкой стекает охлаждающая их вода

Его активно применяют в холодильных установках, так как они выступают в роли конденсаторов.

Графитовый

Конструкция теплообменного устройства предполагает наличие блоков из графита, уплотненных между собой при помощи прокладок из резины и зафиксированных крышками.
Графит считается прекрасным проводником тепловой энергии. Для устранения пористости происходит его обработка специальными составами.

Используется для химически агрессивных жидкостей.

Пластинчатый

Это устройство изготовлено из пластин, поверхность которых отштампована специальным методом. Результатом такой работы становится образование каналов, по которым движется теплоноситель. Между собой пластины уплотнены.Процесс изготовления такого устройства отличается своей простотой, его легко чистить, он обладает высокой теплоотдачей. Минус – не выдерживает высокое давление.

Пластинчато-ребристый

Состоит из системы разделительных пластин, между которыми находятся ребристые поверхности — насадки, присоединенные к пластинам методом пайки в вакууме.

Предназначены для теплообмена между неагрессивными жидкими и газообразными средами в интервале температур от плюс 200 °C до минус 270 °C.

Обладает малым весом и размерами, высокой прочностью и жесткостью.

Оребренно-пластинчатый

Его конструкция предполагает наличие оребренных панелей маленькой толщины, производство которых происходит при помощи высокочастотной сварки.
Благодаря такой конструкции и применяемым материалам удается достичь высокого температурного режима теплоносителя, малого гидравлического давления, высокого КПД, продолжительного срока эксплуатации, низкой стоимости.

Целесообразно его использовать при утилизации тепла газов.

Спиральный

Оснащен двумя каналами, которые навиты в форме спирали около основной разделительной перегородки. Их цель – нагрев и охлаждения жидкостей, обладающих высоким показателем вязкости.

Водяной теплообменник для печи своими руками

Для повышения КПД котла с водяным контуром. Металлическая конструкция из труб большого диаметра будет встраиваться в печь и подключаться к отопительному трубопроводу.

Несколько общих рекомендаций:

• Диаметр труб не должен быть менее 2,5 см. Иначе теплообменник будет замедлять движение жидкости.
• Приблизительный расчёт площади теплообменника: 1м2 на 3-5 кВт мощности печи.
• Но если печь не только отапливает дом, но и греет воду, теплообменник должен «забирать» более 1/10 части тепла.

Конструкция теплообменника – две горизонтальные трубы, между которыми наваривается батарея из 6-9 труб того же диаметра.

1. Выход теплообменника делается в верхней части, вход (по которому будет подаваться обратка) – в нижней.
2. На входном и выходном патрубках нарезается резьба для присоединения к трубам отопления.
3. Установка в полости топки начинается на стадии закладки фундамента печи.
4. По мере строительства рядов печи, трубчатая конструкция всё время крепится и контролируется её положение (к выходу теплоносителя немного выше от уровня).
5. Когда печь закончена, теплообменник подсоединяется к отоплению. Делается это при помощи муфты. На одном из концов нарезается длинная резьба, накручивается узкая гайка, потом муфта до упора. Резьбы на второй трубе оборачивается лентой ФУМ, паклей и т. п., потом муфта скручивается в обратную сторону. Чтобы не тёк стык на первой трубе, резьба тоже оборачивается лентой ФУМ и прижимается гайкой.
6. Система с теплообменником заполняется водой и производится пробная топка.

Качество швов должно быть идеальным, ведь теплообменнику предстоит работать при высоких температурах, доступа к нему не будет, а течи приведут к ремонту всей печи!

Вариантом теплообменника для печи может быть резервуар, внутри которого проходит часть горячей дымовой трубы. Такой прибор легче обслуживать, демонтировать по необходимости, но сделать несколько сложнее.

Изготовление разных видов теплообменника

Водяной

Устройство имеет два сектора, нагревающих друг друга. Циркуляция воды при большой мощности происходит по замкнутому контуру в резервуаре отопительной системы, где нагревается до 180 гр. После обтекания установленных трубок вода направляется в основную систему, где температура нагрева увеличивается.

Для изготовления водяного теплообменика приготовьте:

• Емкость в форме стального бака. Установите ее к началу системы. Для водной циркуляции нужны 2 ответвления из труб, нижнее – для входа холодной воды, верхнее – для входа горячей.
• Проверьте бак на герметичность.
• Разместите медные трубчатые спирали внутри бака, 4 метра трубы на 100 литров бака хватит вполне.
• Подсоедините к медной трубке регулятор мощности.
• Чтобы перепады давления и температуры не разрушили емкость, установите анод ближе к нагревательном элементу.
• Запаяйте герметично бак.
• Наполните водой.
• Проверьте систему в работе.

Пластинчатый

Цельный блок конструкции состоит их поочередно размещенных пластин с горячими и холодными средами. Смешивания сред не происходит, поскольку уплотнитель резиновый и многослойный. Пластинчатые виды сложны для собственноручного изготовления, важна герметичность внутренних платин, а для этого нужно специальное оборудование.

Труба в трубе

Обменник состоит из большой трубы и меньшей по диаметру, вставленной внутрь. Среды перемещаются по меньшей трубе, для охлаждения подаются во внешнюю трубу. Конструкция:

• проста в изготовлении;
• легко чистится;
• долговечна;
• применима к любому теплоносителю;
• в отличие от пластинчатой трубы может работать под давлением;
• изменив размеры труб, можно подобрать оптимальную скорость для движения жидкости.

Чтобы трубы не влетели вам в копеечку, тщательно рассчитывайте расход материала.

Для изготовления конструкции подберите две медных трубки по диаметру одна больше другой на 4 мм для зазора:

1. Приварите боковой стороной тройник к обеим сторонам наружной трубы.
2. Вставьте меньшую по диаметру трубку, приварите торцы большой трубки, зафиксируйте положение меньшей трубы.
3. приварите короткие трубки к тройникам на выходе, по ним будет передвигаться жидкость.
4. При использовании стального материала, увеличьте площадь поверхности, соберите батарею из обменников в отдельности.
5. Соедините трубки отрезками, приварите поочередно к обоим тройникам, чтобы получилась змейка.

Воздушный

Воздушный теплообменник состоит из радиатора и вентилятора. Вентилятор охлаждает потоки воздуха, разгоняет их по всей системе вентиляции. Данные вид обменника устанавливают в зданиях администрации, для общественных целей.

Теплообменник своими руками

Теплообменник своими руками

Теплообменником можно назвать устройство, не имеющее собственного источника нагрева, но позволяющее извлекать тепло из внешних обогревателей. При необходимости можно сделать теплообменник самостоятельно. Однако сначала следует определиться, какой именно вид конструкции вам необходим.

Как сделать теплообменник своими руками?

Наиболее простым в изготовлении является змеевик. Для его устройства лучше всего подойдет медная трубка. Она легко гнется и обладает высокой теплоотдачей. Возьмите необходимый отрезок трубки и аккуратно согните ее в спираль, поместите ее в бак или бочку. Затем выведите концы наружу и закрепите. К окончаниям трубки при помощи обжимных соединений присоедините резьбовой фитинг. В результате у вас получится теплообменник – змеевик. В качестве альтернативы медной трубки можно использовать и другие легкогнущиеся трубки. Это может быть металлопласт или алюминий.

Другой разновидностью теплообменника является так называемая водяная рубашка. Наибольшее распространение такой вид теплообменников имеет в небольших котлах систем отопления и представляет собой герметичную емкость, установленную внутри котла и позволяющую нагревать воду от циркулирующей жидкости в системе отопления дома. Недостатком такого вида теплообменника является невысокая пропускная способность и зависимость от температуры в системе.

Более сложным для самостоятельного изготовления, но и более эффективным теплообменником является конструкция под названием трубная доска. Для самостоятельного изготовления потребуется несколько вальцовочных соединений. Состоит такой тип теплообменника из трех и более герметичных емкостей, соединенных трубами. Находящиеся по разным концам емкости соединены развальцованными на концах трубами. Циркуляция жидкости межу ними дает необходимый теплообмен в средней части конструкции.

Если желание сделать теплообменник самостоятельно, не делая больших затрат, в качестве основного материала можно использовать автомобильные радиаторы, радиаторы отопления или газовые колонки.

Особое внимание на устройство теплообменника стоит обратить владельцам дач или небольших коттеджей, находящихся за городом и не имеющих возможности пользования природным газом. Устройство небольшой каменной печи снабженной теплообменником, позволит наслаждаться теплом и уютом во всех помещениях. Для этого потребуется вмонтировать в печь две емкости, соединенные между собой несколькими трубами

Одна емкость должна быть прямоугольной и располагаться в низу, а другая цилиндрической, наверху. Для необходимой циркуляции трубы системы отопления требуется закольцевать в закрытый контур, чтобы выход горячей воды был из верхней цилиндрической емкости, а вход остывшей в нижний прямоугольный. Подчиняясь неизбежным законам физики, горячая вода будет подниматься вверх, обеспечивая необходимую циркуляцию жидкости по всем помещениям. При такой конструкции необходимо в верхней точке контура установить расширительный бачек, с помощью которого будет поддерживаться уровень жидкости в системе, и устраняться воздушные пробки. Стоит заметить, что принцип теплообмена может служить не только для нагрева, но и для охлаждения жидкости

Для этого потребуется вмонтировать в печь две емкости, соединенные между собой несколькими трубами. Одна емкость должна быть прямоугольной и располагаться в низу, а другая цилиндрической, наверху. Для необходимой циркуляции трубы системы отопления требуется закольцевать в закрытый контур, чтобы выход горячей воды был из верхней цилиндрической емкости, а вход остывшей в нижний прямоугольный. Подчиняясь неизбежным законам физики, горячая вода будет подниматься вверх, обеспечивая необходимую циркуляцию жидкости по всем помещениям. При такой конструкции необходимо в верхней точке контура установить расширительный бачек, с помощью которого будет поддерживаться уровень жидкости в системе, и устраняться воздушные пробки. Стоит заметить, что принцип теплообмена может служить не только для нагрева, но и для охлаждения жидкости.

Важные производственные моменты

Если вы собираетесь обустроить простую, но эффективную систему обогрева палатки с нуля, то необходимо выполнить конструкцию теплообменника по образу и подобию жаротрубных моделей. В этом случае нужно использовать два прямоугольных отреза листового металла, в которых вырезается несколько отверстий для установки теплообменных трубок. Желательно сделать три ряда в шахматном порядке — пять трубочек в верхнем и нижнем рядах и еще четыре в среднем ряду. Основные сложности возникают на этапе приваривания трубок с двух сторон к двум листам металла.

На следующем этапе начинается сборка корпуса из еще четырех отрезков. Необходимо проделать в верхней части отверстие под дымоход, продумав его таким образом, чтобы он легко снимался. Дальше следует приварить верхнюю крышку к теплообменнику, а по бокам зафиксировать соответствующие боковые крышки. Конструкция практически готова, но ее еще нельзя использовать для обогрева. Дальше необходимо установить ножки.

Специалисты рекомендуют использовать вариант складных ножек, хотя можно найти и другое решение. В любом случае такие элементы лучше изготовлять из тонкой металлической проволоки, учитывая высоту используемой горелки. Естественно, нижняя часть обогревательной системы остается не сплошной, ведь здесь остается вырез, куда устанавливаются внутренние трубки. Именно через этот вырез проникает пламя и жар внутрь оборудования.

Пошаговая инструкция, как сделать своими руками

Устройство для обмена теплом от теплосети к воде можно сконструировать своими руками.

Инструменты и материалы

Чтобы сконструировать пластинчатый теплообменник собственноручно, потребуются:

• аппарат для сварки;
• болгарка;
• листы из нержавеющей стали — два из рифлёной, один из плоской. Толщина 4 мм;
• электроды.

Процесс изготовления

Весь процесс изготовления устройство делится на несколько этапов:

1. Необходимо нарезать пластины из рифлёной стали. Потребуется 31 пластина размером 300 на 300 мм.
2. Из плоского листа вырезается лента длиной 18 метров и шириной 10 мм. Ленту необходимо нарезать на части длиной по 300 мм каждый.
3. Квадраты из рифлёного материала свариваются друг с другом десятимиллиметровой полосой с разных сторон, соседние секции должны быть перпендикулярны. Получится 15 секций, обращённых в одну сторону и 15 в другую в виде куба.
4. К частям, где будет течь вода, необходимо приварить коллектор из плоской нержавеющей стали.
5. В каждом коллекторе сверлится отверстие, к нему приваривается соединительная часть трубы.
6. Конструкция монтируется открытой стороной к газовой системе.

Хотелось рассказать об эксплуатации системы вентиляции с рекуперацией к которой подключен грунтовый теплообменник. А именно о Грунтовом теплообменнике.

В одном из домов Проект 500.

был закопан грунтовый теплообменник.

Закопано две ветки трубы диаметром 200мм, общей длиной 80м, закопан с небольшим уклоном в сторону дома, где установлен конденсатосборник, для сбора конденсата в летнее время, при охлаждении воздуха. Труба двухстенная, снаружи гофрированная может выдерживать большие нагрузки и закапываться на грубину до 10 м (материал ПВД), внутри гладкая ПНД. Труба закована на глубину 1,5-1,8 м

Грунтовый теплообменник создавался для подогрева входящего воздуха перед рекуператором, чтобы тот не подвергался заморозки и критическим температурам.

Естественно перед входом в Грунтовый теплообменник необходимо поставить фильтр

Предварительно это выглядит так. (пока не облагорожено, далее это будет тумба отделанная клинкером)

В доме

В доме установлена приточно-вытяжная система с рекуперацией electrolux star epvs-1300 (мощность выбрана из-за протяженных трасс, и падения давления)

Так же установлен подпорный вентилятор на грунтовый теплообменник

Система автоматики позволяет управлять установленными заслонками, а именно:

1. при температуре наружного воздуха от +5 до +25 воздух подается с улицы без грунтового теплообменника, при любой другой температуре воздух идет через грунтовый теплообменник

2. дом разделен на три зоны, 1- спальни на 2-ом этаже, 2- комнаты на 1-ом этаже, 3- гостинная, любую зону можно отключить, например ночью гостинная обычно не нужна соответсвенно вентиляция работает только в спальнях, либо днем когда в спальнях никого нет, вентиляция работает в гостинной

Среднее кол-во воздуха проходящее через грунтовый теплообменник — 600 м3 в час

Подача воздуха идет в жилые комнаты, забор воздуха из санузлов и кухни. Кухонная вытяжка над плитой не подключена к рекуператору.

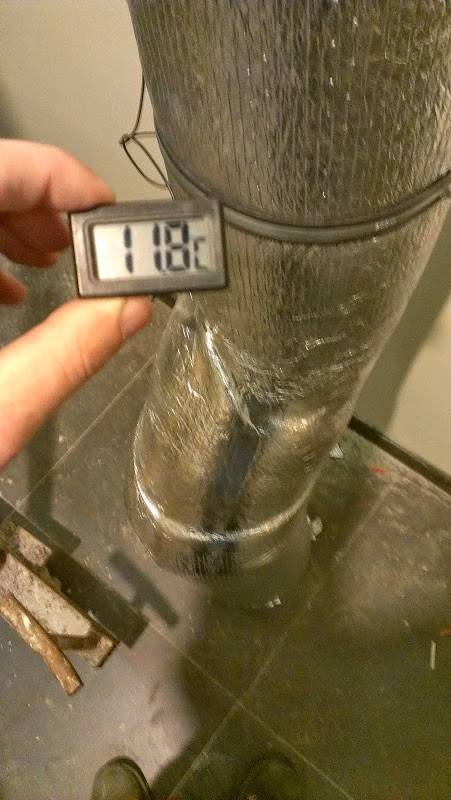

При этом при температуре на улицы до -15, после грунтового теплообменника до рекуператора стабильная температура +9 — +11 градусов

Система вентиляции работает не постоянно, дом наездами, когда никого нет естественно её отключают. Но режим работы в новогодние праздники более двух недель показал стабильные температуры. Конечно к концу зимы грунт при постоянном режиме промерзнет, но в данном варианте длина трубы рассчитана на этот режим работы, при постоянной эксплуатации она нужна чуть длиннее, хотя и морозы с сильным минусом не постоянны, и более недели не держаться.

Рассматривать температуру после рекуператора не будем, т.к. и так понятно, что при расходе воздуха в 600 кубов при рекуператоре рассчитанном на 1300, КПД будет максимальный, и реально разница составляет максимум 2 градуса.

Для информации чтобы не возникало вопросов по этой теме: в систему после рекуператора установлен догрев от отопительного котла

Сделано это для того, чтобы быстро прогреть воздух в доме до +22 который при отсутствии людей может быть понижен до 18 гр, для этого подачу воздуха прогреваем до +26.

Итоги: Грунтовый теплообменник показал хорошую работу в зимний период, полностью заменил догрев входящего воздуха до плюсовых температур.

Расчет длины рекуператора можно посмотреть тут

Изготовление трубного теплообменника

грунтовой трубный теплообменник

Теплообмен воздуха в этой системе более эффективный, но требует затраты средств и времени. Для изготовления грунтового теплообменника, необходимо уложить в траншею трубопровод. Обычно общая длина труб составляет от 15 до 50 метров, в зависимости от возможности и площади. В конструкции могут быть повороты труб, так как они почти не влияют на движения воздуха в системе. Укладывая трубопровод, нужно понимать, что чем он длиннее, тем эффективней будет происходить обмен тепла. Но при повышении длины будет вырастать аэродинамическое сопротивление.

Для эффективного охлаждения (или нагрева), должна быть большая длина трубопровода в теплообменнике. Если территория участка позволяет, то можно уложить вокруг него одну трубу. Если же площадь ограничена, тогда выходом из положения будет параллельная укладка. Диаметр трубопровода должен быть в диапазоне от 200 до 250 миллиметров.

Полипропиленовые трубы будут отличным выбором для системы. Чтобы обеспечить лучшую теплопроводность, нужно использовать трубопровод с большой поверхностью и меньшей толщиной стенок. Как вариант – гофрированный материал. Тогда тепло не будет оставаться в грунтовой системе. Укладка в траншее требует уклон 2%, независимо от сторон. Уклон будет служить для стока конденсата, появляющегося при охлаждении внешнего воздуха в жаркую погоду.

Удаление конденсата происходит за счет отверстия, которое создается на нижней отметке трубы. Сток жидкости осуществляться через дренажный колодец, в канализацию или прямо в землю. Если на участке низкий уровень грунтовых вод, то необходимо изготовить песчаную подушку. Конец трубы, который будет стоять на участке, должен быть оборудован фильтром. Также конец нужно установить выше уровня снега, который обычно выпадает.

Если в регионе снег является редким гостем, то высота выступающей трубы не должна быть меньше 1.5 метра. Это делается для защиты от радона – радиоактивного почвенного газа, которого больше всего возле поверхности. На конец трубы устанавливается воздухозаборник. Он оснащается фильтром и крепкой металлической сеткой. В трубу не должны попадать осадки, листья, грызуны, птицы или насекомые. При наличии возможности, воздухозаборник нужно поставить как можно дальше от источников загрязнение или запахов, допустимый минимум – 10 метров.

Затраты и перспективы окупаемости

Расходы на оборудование и его монтаж в процессе сооружения геотермального отопления зависят от мощности агрегата и от производителя.

Производителя каждый выбирает, руководствуясь собственными соображениями и сведениями о репутации и надежности того или иного бренда. А вот мощность зависит от площади помещения, которое предстоит обслуживать.

В этом рисунке кратко отражена вся суть выгоды, получаемой от применения геотермальной отопительной системы. Именно такое соотношение входящей и исходящей энергии позволяет система сначала быстро окупиться, а потом и экономить средства своего владельца (+)

Если брать в расчет именно мощность, то стоимость тепловых насосов колеблется в следующих диапазонах:

• на 4-5 кВт – 3000-7000 условных единиц;
• на 5-10 кВт – 4000-8000 условных единиц;
• на 10-15 кВт – 5000-10000 условных единиц.

Если к этой сумме мы прибавим затраты, которые нужны на выполнение монтажных работ (20-40%), то мы получим сумму, которая для многих покажется абсолютно нереальной.

Но все эти затраты окупятся за вполне приемлемые сроки. В дальнейшем же вам придется оплачивать лишь незначительные расходы на электричество, необходимое для работы насоса. И это всё!

Из-за недостаточной для обогрева жилых строений эффективности геотермальных систем их используют в качестве дополнения к основным отопительным сетям или сооружают комплексно с двумя и более теплообменниками

Как показывает практика, геотермальное отопление особенно выгодно для домов, общая отапливаемая площадь которых составляет 150 кв. м. За пять-восемь лет все затраты на обустройство систем отопления в этих домах полностью окупаются.

Если геотермальное отопление не особо востребовано среди собственников частных домов, то эффективность гелеосистем уже оценили жители южных регионов. Технология сооружения солнечного отопления достаточна проста, а ее экономичность и практичность подтверждена многолетним опытом использования западными странами и нашими соотечественниками.

Дополнительная информация об альтернативных источниках энергии представлена в этой статье.
