Как выгнать воздух из системы отопления

Воздушная пробка, чем это грозит

Теплоноситель, продвигаясь по трубам, способствует образованию воздушных пробок.

Со временем, трубы начинают вибрировать и в результате чего, можно услышать посторонние звуки:

• шум,
• треск,
• журчание воды.

В состав воздуха входит, кроме кислорода, углекислый газ.

Под воздействием высокой температуры, в трубах образовывается шлам, а углекислота создает благоприятную обстановку для начала коррозионного процесса металла.

Воздух в отопительной магистрали мешает нормальной работе циркуляционной помпы.

Когда система работает в штатном режиме, подшипники, находящиеся на валу насоса, постоянно пребывают в воде.

Как только образуется пробка, они претерпевают эффект «сухого трения». При этом выделяется тепло, которое способно вывести из строя вал.

Некоторые хозяева частных домов говорят, что нередко бывают случаи, когда стравить воздух из системы, практически, невозможно.

После проникновения в систему воздуха, пробка образовывается, буквально, через несколько часов.

Если в вашем доме трубы отопления сделаны из алюминия (про сварку постоянным током прочитайте здесь) и внутри них находится жидкость определенного состава, внутри труб будет регулярно происходить химическая реакция, при которой выделяется кислород и водород.

Эти газы способствуют возникновению пробок.

Как этого избежать?

Лучший способ выйти из создавшегося положения – автоматический сброс воздуха посредством золотника, который монтируют на батареи вместо крана Маевского.

Возможные варианты удаления

С помощью ручного крана Маевского.
Для того, чтобы начать работы по стравливанию воздуха из радиаторов, нужно иметь под рукой соответствующий инструментарий, тазик для сбора воды и половую тряпку.
Если в автономную систему вмонтирован принудительный насос циркуляционного типа, например, в электрическом титане для кипячения воды, его нужно выключить на время проведения процедуры.

Затем, не спеша, с помощью отвертки, необходимо, повернуть устройство против часовой стрелки на один оборот.

Воздух выйдет из радиатора.

После этого, кран следует закрыть, как можно плотнее.

• Воздухоотводчик автоматический.

  Это приспособление поплавково-клапанного типа.

  Данный механизм способен, самостоятельно выпускать воздух из отопительной системы.

  Его механизм состоит из:

• латунного корпуса,
• поплавка,
• шарнирного рычага,
• выпускного клапана.

Для того, чтобы не было утечки жидкости, устройства оборудуются винтовым запорным колпачком.

Каким образом работает система?

Если воздуха в системе нет, поплавок не дает открываться выпускному механизму.

Как только он соберется в большом количестве, в поплавковой камере, буек опустится, и выпускная заслонка откроется.

После выхода воздуха наружу, буй, под действием рычага, опять поднимется в свое прежнее положение и закроет выпускной затвор.

Сепаратор воздуха

Такие приборы, как правило, устанавливают в автономных системах большого объема.

Особенность их работы состоит в выборке воздуха из жидкой субстанции с дальнейшим ее преобразованием в пузыри и последующим удалением.

Эти приспособления, в основном, выпускают в тандеме с сепараторами шлама.

Таким образом, удается сэкономить место и, в добавок, вылавливать примеси, а именно:

• грязь,
• песок,
• ржавчину.

Разделитель состоит из металлического корпуса, в его верхней части имеется воздухоотвод, а в нижней, вентиль для вывода шлама.

Внутри цилиндра, предусмотрена специальная трубка с напаянной металлической сеткой.

Через нее проходит вода системы отопления. Именно, эта решетка генерирует сильные вращательные потоки теплоносителя, которые тормозят и поднимают мелкие воздушные пузыри вверх.

Таким манером, преобразованный воздух удаляется наружу, посредством воздушной камеры. Накопившуюся внутри батарей грязь, удаляют через сливной кран, который находится внизу.

Как выгнать воздух из системы?

Проще всего и если система сделана правильно, подойти к клапану, открыть его, выпустить воздух до момента, пока пойдет вода, и закрыть. Так делаю я в своей системе уже более десяти лет и меня все устраивает.

Это кран Маевского. Ему за это изобретение, наверное, Нобелевскую премию надо дать!
Действовать с этим клапаном нужно следующим образом. Одной рукой держим белую часть, ибо она будет болтаться и вода забрызгает наши стены. Второй рукой мы откручиваем винтик посередине. А как же мы держим кружку, в которую вода будет сливаться? Правильно! Третьей рукой!

Это усовершенствованный кран (см мои претензии к стандартному)
Заметьте, нет никакой гарантии того, что после накручивания, дырочка будет смотреть строго вниз. Но все равно лучше, чем обычный. Интересно, если стандартный кран выдумал гений Маевский, то кто этот кран выдумал? А вот, кстати, Маевский – это неизвестный герой. Кто-то придумал – и пошло.

Если система самотечная и в ней нет клапанов для спуска воздуха, но есть уклоны, то нужно ждать, когда воздух выйдет сам через расширительный бачок. При этом циркуляции в системе быть не должно. Система должна быть холодная. Ждать можно долго. Можно и день, и три дня, и неделю. Все зависит от длины магистралей, от диаметра труб и от крутизны уклонов. Такое ожидание характерно еще и при заливке системы сверху. Другими словами, если ваша система работает, но плохо, и вы хотели бы, чтобы пузыри вышли сами, то вам надо выключить котел, выключить мотор, если он есть, и дать системе остыть. Греющаяся система имеет циркуляцию и эта циркуляция будет мешать выходу воздуха на тех участках, где циркуляция и выход пузырей идут в разных направлениях.

Автоматические воздухоотводчики надо ставить в самых высоких точках отопления. Они не должны включаться в группу безопасности. Сейчас появились такие странные группы безопасности типа трезубцев. На одном зубе манометр, на другом аварийный клапан, на третьем воздухоотводчик. Я считаю этот трезубец глупым и наглым ходом по вытаскиванию из нас лишних денег. Воздухоотводчик на этом трезубце лишний. Его включили для того, чтобы денег лишних с нас срубить. На выходе из котла воздуха не бывает. Воздух скапливается в самых верхних точках. А котел этой верхней точкой не является. Котел – это, можно сказать, продолжение обратки. А в обратке воздуха не бывает.

Воздухотоводчик лишний, но зато какая красивая деталь!

Можно ли выгнать воздух сильным напором воды?

Теоретически можно, на практике очень трудно. Для этого нужен мощный насос с большим давлением (больше двух атмосфер). Выгнать таким образом можно воздух только из открытой системы. Еще в системе не должно быть слишком много ветвей, или те ветви, которые не прогоняются, надо закрыть. Обычно при этом методе сильно переливается расширительный бачок. Нужно большой опыт и искусство, чтобы этим методом пользоваться.

Изгнание воздуха сливом воды

А вот это самый популярный способ “прокачки” самотечных систем. Сливается большой объем воды снизу с одновременной заливкой сверху. Пузырь, таким образом, сдвигается, разбивается и выводится из того места, где он застрял. Этот метод олицетворяется с мучениями русского (не знаю, как у других народов) народа с самотечным открытым отоплением.

Надеюсь на успешное решение проблем воздушных пробок в вашем отоплении.Дмитрий Белкин.

Статья создана 14.09.2015

Как спустить воздух из радиатора отопления: 8 практических советов по борьбе с завоздушиванием системы

Эта статья о том, как удалить воздух в системе отопления и как не допустить ее повторного завоздушивания. В ней я расскажу о решениях для разных отопительных схем и разного уровня квалификации читателя, о причинах появления воздушных пробок и профилактике их образования.

Стравливание воздуха при запуске отопления.

Верхний розлив, уровень доступа — администратор

1. Как выгнать воздушную пробку из системы отопления дома с верхним розливом?

Особенность этой системы — вынесенный на чердак дома розлив подачи при находящейся в подвале обратке. Каждый стояк отключается в двух точках — вверху и внизу; все стояки равноценны и на одном этаже имеют одинаковую температуру.

Схема отопления с верхним розливом.

При запуске контура воздух вытесняется из батареи отопления и далее из стояка в подающий розлив, а затем — в расположенный в его верхней точке закрытый расширительный бак. Открыв домовые задвижки, вы должны подняться на чердак и на некоторое время приоткрыть кран в верхней точке бачка. После того, как воздух будет вытеснен теплоносителем, циркуляция во всех стояках восстановится.

Справа вверху — закрытый расширительный бак с вентилем для сброса воздуха.

Если вы далеки от тайн вентилей и задвижек, просто подайте заявку в обслуживающую компанию. В доме верхнего розлива самостоятельно спустить воздух из батареи вы не сможете, а вот залить с чердака жильцов верхнего этажа — запросто.

Частный дом, уровень доступа — администратор

1. Что делать в частном доме, если контур отопления или его часть на запускается?

Плохая новость — в том, что универсальных рецептов нет: контур отопления частного дома всегда проектируется индивидуально.

Хорошая — в том, что проектировщики руководствуются одинаковыми принципами:

При принудительной циркуляции автоматические воздухоотводчики в системе отопления монтируются вблизи циркуляционного насоса (обычно перед ним по ходу движения теплоносителя). Воздушник может стоять и в корпусе котла. Если в контуре воздух — возможно, клапан для воздуха просто забит мусором или окалиной;

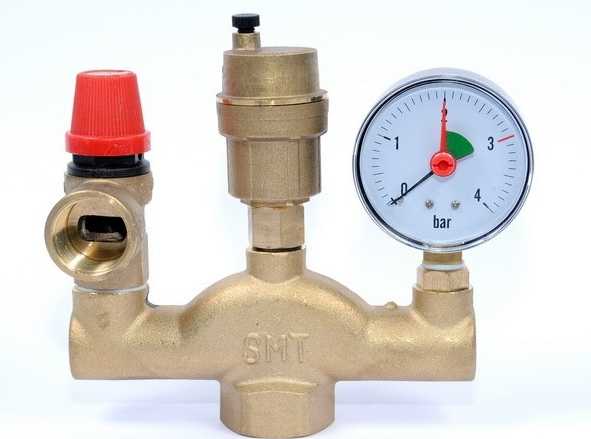

Группа безопасности котла. В центре — автоматический воздушник.

На отдельные отопительные приборы клапан сброса воздуха ставится лишь в том случае, если они расположены выше розлива. Если розлив проходит под потолком или на чердаке — ищите воздушный клапан для отопления в его верхней части;

Радиатор находится ниже розлива. Воздух будет вытеснен вверх.

Каждая скоба (изгиб розлива в вертикальной плоскости) тоже всегда снабжается воздушником. Если их по какой-то причине нет, розлив можно попытаться перегнать на сброс одним из описанных выше способов.

Причиной отсутствия циркуляции часто становится не воздух, а полностью или частично закрытый дроссель на одном из отопительных приборов или участков контура.

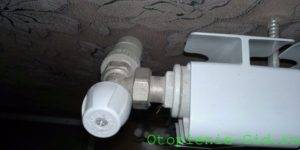

На фото — дроссель на подводке радиатора. Если он прикрыт, батарея будет холодной.

Безопасность

1. Чего нельзя делать, стравливая воздух?

Человеческая фантазия поистине безгранична, поэтому я приведу лишь повторяющиеся случаи из своей практики.

Разумеется, из репертуара жильцов квартир: у сантехников свои причуды.

• Нельзя полностью выкручивать стержень из воздушника. Под напором горячей воды его невозможно завернуть обратно;
• Не стоит пытаться вывернуть сам корпус крана. Даже на половину оборота. Если резьба сорвана, затопление квартиры станет неизбежным;

Выкручивать воздушник безопасно лишь при сброшенном стояке.

Еще худшей идеей будет частично вывернуть для стравливания воздуха любую из радиаторных пробок. Прецеденты были. В последнем известном мне случае были затоплены кипятком 6 этажей.

Очень, очень неразумно.

Профилактика

1. Можно ли своими руками доработать систему отопления так, чтобы не сталкиваться с проблемой завоздушивания?

Если вы живете на верхнем этаже или в частном доме — можно.

Рецепт предельно прост:

В автономном контуре подключите отопительные приборы по схеме «снизу вниз». Даже если внутри радиатора скопится воздух, он никак не повлияет на циркуляцию воды через нижний коллектор. При этом батарея будет горячей по всему объему благодаря собственной теплопроводности;

При такой схеме подключение даже завоздушенная батарея будет горячей.

В верхней точке стояка или всего контура смонтируйте автоматические воздушники. Они крайне редко требуют обслуживания и стравливают воздушные пробки без вашего участия.

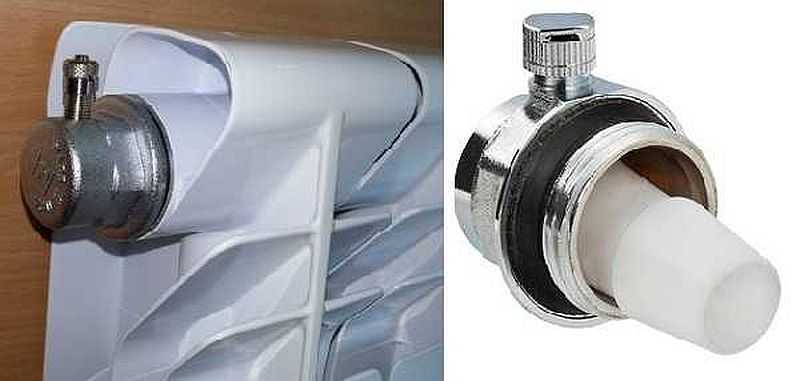

Автоматический воздухоотводчик вполне может заменить кран Маевского на любой батарее.

Заключение

Как видите, все проблемы завоздушивания отопления вполне решаемы. Узнать больше о возможных решениях вы сможете из видео в этой статье. Жду ваших дополнений и комментариев. Успехов, камрады!

Как бороться с воздушными пробками

Выше мы разобрали основные причины, почему воздушит систему отопления при централизованной или автономной подаче теплоносителя. Теперь рассмотрим, как избежать возникновения воздушных пробок и как бороться с последствиями этой проблемы.

Как спустить воздух в многоэтажном доме

Ключом или отверткой откручивают клапан до тех пор, пока не послышится характерное шипениеИсточник build.ru

В современных системах отопления на радиаторы устанавливают краны (клапаны) Маевского, которые позволяют стравить воздух с батареи. Если такая запорная арматура есть в вашем доме или квартире, то воспользуйтесь данным устройством. Для этого подставьте под край радиатора в зоне крана миску или глубокую тарелку, после чего начинайте откручивать клапан до тех пор, пока не услышите характерное шипение. Теперь остается только ждать. Когда потечет вода, не спешите завинчивать кран обратно, но спустите хотя бы полведра воды, чтобы убедиться в отсутствии газа в жидкости. Такую операцию проделайте со всеми батареями, где неравномерно нагреваются секции.

При завоздушивании водяной системы отопления в многоэтажном доме клапан Маевского может выручить далеко не всегда – здесь нужны более радикальные меры. В старых домах хрущевской и даже брежневской постройки сантехники иногда на верхнем этаже в основной лежак подачи теплоносителя вертикально врезали полдюймовую трубу с краном для спуска воздуха. Если такая труба есть в вашем подъезде, то ликвидировать пробку не составит никакого труда – только подставляй ведра и сливай воду в унитаз ближайшей квартиры до тех пор, пока кран не перестанет «чихать». Это будет указывать на то, что газ из теплоносителя ликвидирован.

Таким краном на верхнем этаже можно спустить воздух во всем стояке многоэтажного домаИсточник yandex.ru

Но как быть тем, жителям городских квартир, где нет такого приспособления, которое позволяет стравить воздух из подъезда? Да, конечно, положение может спасти шаровый кран, который вместо заглушки устанавливают на радиаторе в самой верхней квартире. Сливая воду при помощи такой запорной арматуры до тех пор, пока кран не перестанет «чихать», вы сможете развоздушить часть системы. Конечно, это не совсем удобно для жильцов той квартиры, ведь придется спустить от пяти до двадцати ведер (зависит от количества этажей в доме), но, это единственный оптимальный выход из создавшейся ситуации.

Удаление воздуха в системе отопления таким путем не означает, что будут горячими все радиаторы в квартире или во всем подъезде – это касается только того стояка, куда подключена батарея с запорной арматурой. То есть, комнаты в квартире многоэтажного здания обогреваются от разных стояков, что вы сами можете увидеть, посмотрев, в какую сторону отходят трубы контура. Например, радиатор, установленный под окном балконного блока, как правило, подключен вместе с отопительным прибором соседа, находящегося за стенкой и не имеет ничего общего с обогревателями из других комнат.

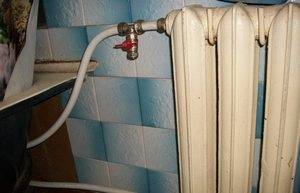

Придется открутить гайку, которая соединяет трубу горячего водоснабжения с полотенцесушителемИсточник stroy-podskazka.ru

Теперь рассмотрим проблему завоздушивания системы в стояке, где установлен полотенцесушитель. Это вообще отдельная труба, к которой не подключаются квартирные радиаторы, если, конечно, кто-то не сделал этого самостоятельно. Когда сушилки по всему стояку горячие, но ваша при этом холодная, то проблема именно в вашем отопительном приборе, но если холодный весь стояк, значит, нужно спускать воду в ванной на самом верхнем этаже здания. Если при монтаже сантехники предусмотрели кран для стравливания воздуха, то можно его попросту открыть, и действовать так, как это описано выше по тексту. Но когда такая запорная арматура отсутствует, то можно открутить сушилку с одной стороны от трубы отопления (только не полностью) и собирать стекающую воду в ведро, пока не ликвидируете пробку.

Если все сушилки на стояке подключены на напрямую, а через байпас (врезаны сбоку в трубу отопления), но ваш полотенцесушитель холодный, а труба горячая, значит, именно в вашем обогревательном приборе скопились газы. Это говорит о том, что, ликвидировать воздушную пробку можно только из вашей ванной комнаты. Но старые сушилки, сделанные из стальных труб, просто вварены в стояк без какой-либо запорной арматуры, и спустить воздух здесь невозможно. В таком случае, вам придется какое-то время выжидать, пока теплоноситель не ликвидирует воздушную пробку собственным напором.

Для справки: в многоэтажных домах с централизованным отоплением номинальное давление теплоносителя (в зависимости от высоты здания) бывает от 4 до 12 бар, а при опрессовке во время запуска системы осенью, может достигать 14 бар.

Если попадает в систему с естественной циркуляцией закрытого типа

Организация отопления такого типа подразумевает удаление воздуха через установленный в самой высокой позиции расширительный бачок.

• К патрубку перелива присоединяется шланг, обеспечивается возможность излива жидкости.

• Открывается подпитка с небольшим напором, выключается, когда из шланга пойдёт вода.
• Далее спускается воздух из каждой батареи (заглушки, кран Маевского).
• После этого добавляется теплоноситель в систему (около 2/3 от объёма котла).

Затем котёл включается, радиаторы должны начать нагреваться. При необходимости процесс повторяют. Когда соблюдены уклоны прокладки трубопровода, воздух выходит сам. Если не получается, теплоноситель можно нагреть, тогда воздух будет выходить активнее.

Устройство для отвода воздуха из радиаторов

Для облегчения выхода воздуха перпендикулярно к основному каналу сделано дополнительное отверстие. Через него собственно, воздух и выходит. Во время развоздушивания при помощи крана Маевского, направьте это отверстие вверх. После этого можно винт откручивать. Откручивайте на несколько оборотов, сильно не выкручивайте. После того, как прекратиться шипение, винт возвращаете в исходное положение, переходите к следующему радиатору.

При пуске системы может потребоваться обход всех воздухосборников по нескольку раз — пока воздух вообще перестанет выходить. После этого радиаторы должны греться равномерно.

Автоматический клапан сброса воздуха

Эти небольшие устройства ставятся как на радиаторы, так и в других точках системы. Отличаются они тем, что позволяют стравливать воздух в системе отопления в автоматическом режиме. Чтобы понять принцип работы рассмотрим строение одного из автоматических воздушных клапанов.

Принцип работы автоматического спускника такой:

• В нормальном состоянии теплоноситель заполняет камеру процентов на 70. Поплавок находится вверху, поджимает шток.
• При попадании в камеру воздуха, теплоноситель вытесняется из корпуса, поплавок опускается.
• Он давит выступом-флажком на жиклер, отжимая его.
• Отжатый жиклер открывает небольшую щель, которой достаточно для выхода воздуха, который скопился в верхней части камеры.
• По мере выхода воды корпус воздухоотводчика заполняется водой.
• Поплавок поднимается, освобождая шток. Он за счет пружины возвращается на место.

По этому принципу работают разные конструкции автоматических воздушных клапанов. Они могут быть прямыми, угловыми. Ставятся в наивысших точках системы, присутствуют в группе безопасности. Могут быть установлены в выявленных проблемных местах — где трубопровод имеет неправильный уклон, из-за чего там скапливается воздух.

Вместо ручных кранов Маевского можно поставить автоматический спускник для радиаторов. По размерам он лишь чуть больше, но работает в автоматическом режиме.

Автоматический воздушный клапан для отвода воздуха

Чистка от солей

Основная беда автоматических клапанов для сброса воздуха из системы отопления — отверстие для отвода воздуха часто зарастает кристаллами соли. В этом случае или воздух не выходит или клапан начинает «плакать». В любом случае требуется его снять и прочистить.

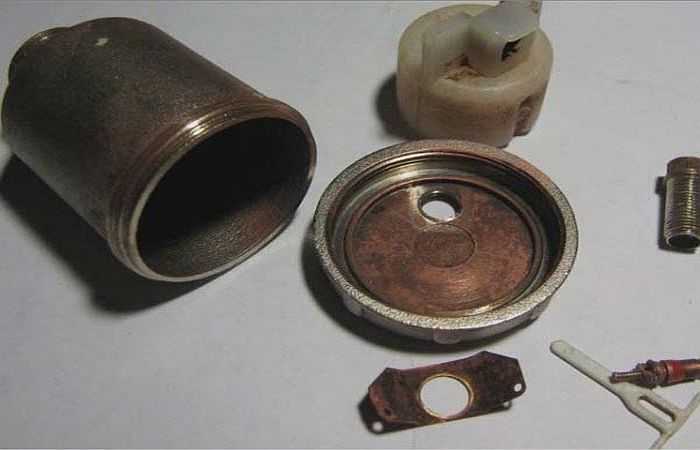

Автоматический воздухоотоводчик в разобранном виде

Чтобы это можно было делать без остановки отопления, ставят автоматические воздушные клапана в паре с обратными. Первым монтируют обратный клапан, на него — воздушный. При необходимости автоматический воздухосборник для системы отопления просто откручивают, разбирают (откручивают крышку), чистят и собирают снова. После этого устройство снова готово стравливать воздух из системы отопления.

Как избавиться от воздушной пробки

К сожалению, не всегда воздушная пробка находится в легко доступном месте. При ошибках проектирования или укладки, воздух может скапливаться в трубах. Стравливать его оттуда очень нелегко. Сначала определяем местоположение пробки. В месте пробки трубы холодные и слышно журчание. Если явных признаков нет, проверяют трубы по звуку — постукивают по трубам. В месте скопления воздуха звук будет более звонким и громким.

Найденную воздушную пробку надо выгнать. Если речь идет о системе отопления частного дома, для этого поднимают температуру и/или давление. Начнем с давления. Открывают ближайший спускной клапан (по ходу движения теплоносителя) и подпиточный кран. В систему начинает поступать вода, поднимая давление. Оно вынуждает пробку двигаться вперед. Когда воздух попадает к спускнику, он выходит. Прекращают подпитку после того как весь воздух выйдет — спускной клапан перестанет шипеть.

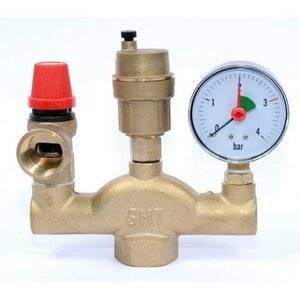

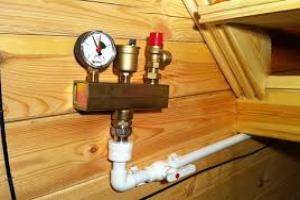

Это группа безопасности. На среднем выходе установлен автоматический воздухоотводчик

Не все воздушные пробки так легко сдаются. Для особой упорных надо одновременно поднимать температуру и давление. Эти параметры доводятся до значений, близких к максимальным. Превышать их нельзя — слишком опасно. Если в после этого пробка не ушла, можно попытаться открыть одновременно спускной кран (для слива системы) и подпиточный. Может, таким образом удастся сдвинуть воздушную пробку или вообще избавиться от нее.

Если подобная проблема возникает постоянно в одном месте — налицо ошибка в проектировании или разводке. Чтобы не мучится каждый отопительный сезон, в проблемном месте устанавливают клапан для отвода воздуха. В магистраль можно врезать тройник и на свободный вход установить воздухоотводчик. В таком случае проблема будет решаться просто.

4 Правила обустройства тепловой сети

Самой хорошей профилактикой является грамотный монтаж сети. Убрать пробку в системе отопления сложнее, чем сразу вложиться в надежность и безопасность эксплуатации коммуникаций. По возможности необходимо установить автоматические регуляторы, которые снимут большинство проблем. Особенно актуально это в частном доме.

Но и без автоматики сделать можно многое:

1. 1. Грамотно смонтировать трубы, соблюдая правила уклона (каждый метр — 5 мл).
2. 2. Радиаторы установить чуть под углом к стенам.
3. 3. Каждый элемент сети оборудовать краном Маевского или более простым отводчиком.
4. 4. На верхнем полюсе сети лучше всего поставить открытый расширительный бак или воздухосборник. Бак заполняется примерно на 2/3.
5. 5. Вход теплоносителя сделать с небольшим подъемом, а обратку — с понижением.
6. 6. Котел нужно оборудовать отводчиком. Это защитит оборудование от возникновения эффекта сухого трения, который может быстро вывести устройство из строя, а также грозит повышением аварийности.

https://youtube.com/watch?v=Q4LOLnuFOoc

Краны тоже засоряются. На их работу влияют прыжки давления, резкие перемены температуры, гидроудары. Нельзя забывать о том, что эти устройства также нуждаются во внимании, чистке.

Важно соблюдать режим самого отопления. Для упрощения контроля сеть можно оборудовать термометром и манометром

Если система является закрытой, хорошо предусмотреть автоматическую подпитку ее водой. Выполнение этих и некоторых других правил в значительной мере определяет качество отопления и защищает от проблем с завоздушиванием.

5 Автоматические устройства

Автоматические приспособления по конфигурации бывают вертикальные и горизонтальные. Производительность различается, так что автоматикой можно оснащать трубопроводы центрального отопления. Её устанавливают во всех местах, где есть высокая вероятность возникновения воздушных пузырей. В отопительных системах, обогревающих частные дома, автоматика тоже зарекомендовала себя хорошо.

При выборе такого решения нужно следить за чистотой и качеством жидкости, циркулирующей по трубам. Поскольку в центральных отопительных системах с этим сложно, целесообразнее применять автоматические устройства в комплексе с другими приспособлениями. В таких случаях совокупность элементов образует многоступенчатую систему стравливания воздуха. В неё входят:

• краны Маевского, установленные на стояках, бойлерах и радиаторах;
• воздухоотводчики автоматического типа на разных участках теплоцентрали.
