Водосливные системы для кровли

Принципы расчета комплектующих водосточных систем

Для количественного подсчета элементов конструкции требуется учитывать размеры и конфигурацию кровли, а также архитектурные особенности постройки.

Расчет ширины желоба и диаметра водосливной трубы ведется на основании площади крыши, чтобы система обладала необходимой пропускной способностью. В среднем, соотношение таково (S – площадь, Ø – диаметр):

• при S крыши менее 50 кв. м. требуются желоба 100 мм, Ø трубы составляет 75 мм;
• при S крыши от 50 до 100 кв. м. подходят желоба 125 мм, Ø трубы при этом 85 мм;
• при S крыши превышающей 100 кв. м. применяются желоба 150 либо 190 мм, Ø трубы может, соответственно, составлять 100 или 120 мм.

Если крыша имеет сложную конфигурацию, параметры желобов и труб рассчитываются на основании площади проекции самой большой ее части.

Трубы водостока. На каждые 100 кв. м. площади крыши должен приходиться один водосток. Таким образом, если S крыши даже ненамного превышает указанное значение, следует предусмотреть монтаж двух вертикальных водостоков и, соответственно, двух водоприемных воронок.

Чтобы определить, сколько труб стандартной длины потребуется для обустройства водостоков, необходимо от расстояния между карнизным свесом и отмосткой отнять 30 см (высота расположения сливного колена). Полученное значение умножается на количество водостоков и делится на 3 (стандартная длина трубы).

Хомуты для водосточных труб. При обустройстве водостока на каждое из соединений требуется установить хомут, т.е., между водосточной трубой и отливом, коленом, на стыке труб. Плюс необходимо крепление всего водосливного стояка к стене (шаг крепежа не превышает 180 см). Количество хомутов зависит от длины водостока и его конфигурации.

Желоба. Стандартная длина элемента – 3 метра. Для простой скатной кровли достаточно подсчитать ее периметр и определить, сколько целых желобов и их отрезков потребуется для водосточной системы. На крышах сложной конфигурации, где скаты кровель различных частей дома частично нависают один над другим, отрезки желобов устанавливаются под той частью карниза, что выступает за проекцию нижнего ската. Это позволяет отводить воду с верхнего ската на поверхность нижнего, откуда она поступает в желоб основной системы водослива. Количество стыковочных угловых элементов для желобов высчитывается по числу углов кровли.

Кронштейны и замки. При монтаже желобов водослива кронштейны закрепляются с шагом 50-60 см (не следует увеличивать промежутки более, чем до 75 см). Количественный расчет выполняется исходя из общей длины желоба по периметру кровли. Для обустройства стыков желобов предусматривается соединительный элемент либо замок.

Другие элементы. Воронкой и отливом комплектуется каждый водосток. Труба соединяется с данными элементами через колено. Также колена могут потребоваться при обходе водосточной трубой архитектурных выступов на фасаде здания. Число колен определяется индивидуально для каждой постройки.

Виды водостоков для крыши

Такие системы разделяются по некоторым признакам. Водостоки с крыши по материалу изготовления разделяют на:

• пластиковые;
• металлические.

По виду используемого профиля различают:

• круглый;
• прямоугольный;
• фигурный.

Пластиковые водостоки для крыши

Система представляет собой изделия из жесткого ударопрочного пластика. Для изготовления используют поливинилхлориды с применением различных добавок. Пластиковая водосточная система имеет следующие преимущества:

• высокую устойчивость к влаге;
• небольшой вес изделий;
• защиту от шума;
• стойкость к разной температуре;
• защищенность от воздействия ультрафиолета;
• легкость раскроя;
• возможность установки на любые кровли;
• большой выбор цветов;
• сравнительно невысокую стоимость;
• длительный срок службы.

Такие водяные стоки имеют следующие недостатки:

• подверженность механическим повреждениям;
• непригодность к восстановлению;
• разный диапазон температурных расширений.

Такие системы производятся в следующих видах:

• круглые;
• прямоугольные;
• квадратные;
• трапециевидные.

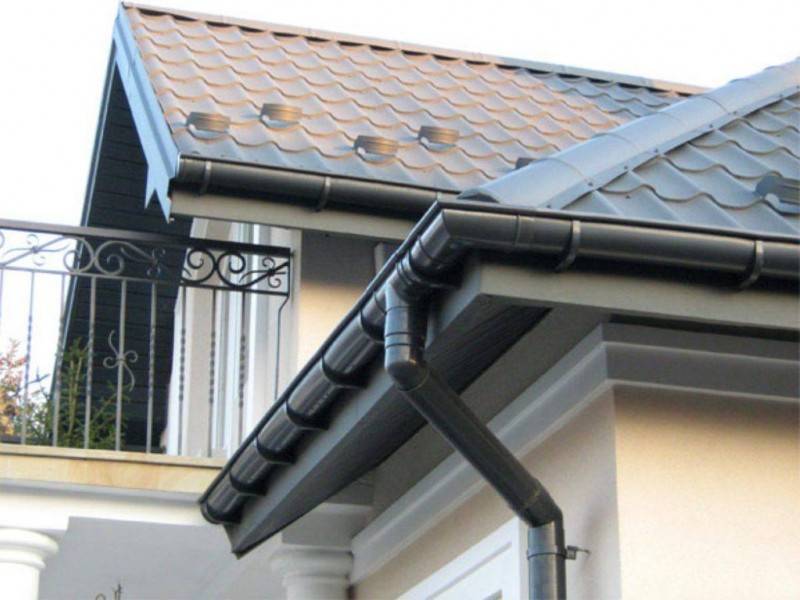

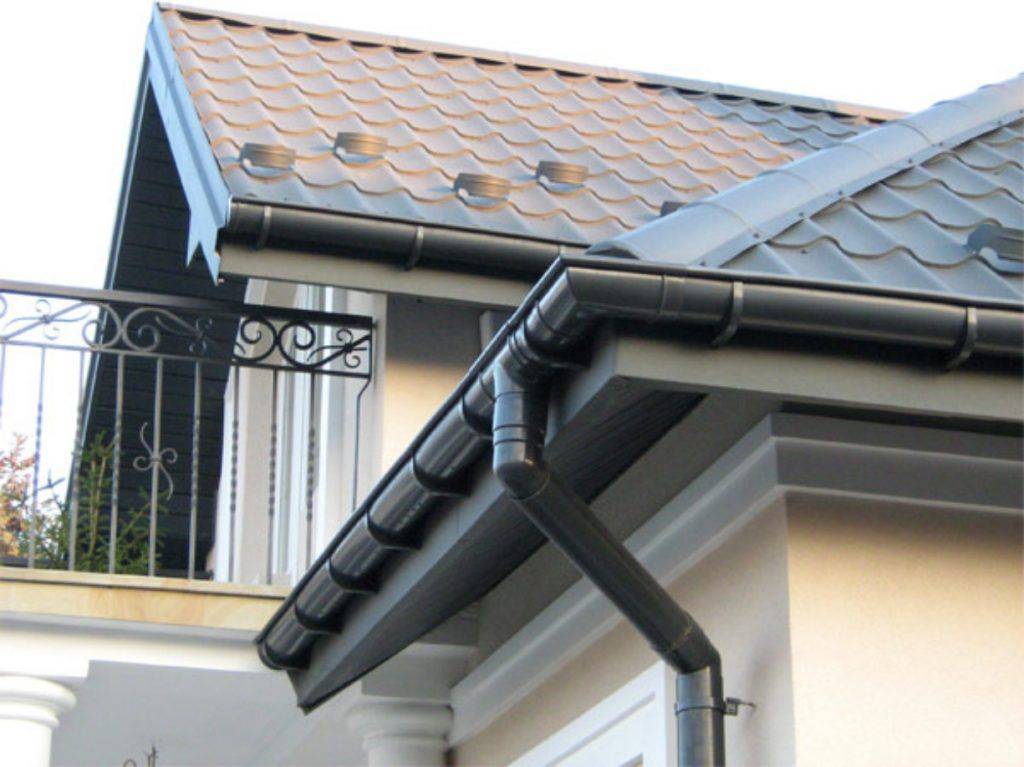

Металлические водостоки для крыши

Такая система – классика проверенная временем. Металлические приспособления подходят для монтирования на любые виды кровли. Они подойдут для разных строений. Медная система благодаря налету патины, которая используется в виде защитной пленки, наделяет изделия благородным цветом, что обязательно понравится любителям старины. Строение с таким водостоком для крыши будет иметь аристократичный вид. В настоящее время для изготовления используют следующие металлы:

• оцинкованную сталь;
• алюминий;
• титан цинковый;
• медь.

Металлическая водосточная система имеет такие достоинства:

• механическую прочность;
• температурную устойчивость;
• простоту монтажа;
• долгий срок службы.

Среди недостатков выделяют:

• вес изделий;
• высокую стоимость;
• шум во время дождя.

Наружный водосток

Он устраивается в зданиях, имеющих скатную кровлю. Состоит такой водосток из горизонтальных и вертикальных элементов. К его обязательным компонентам относят:

1. желоба или сливы;
2. воронки;
3. трубы.

На фальцевых кровлях, покрытых листами железа или меди, слив является встроенным и выполняется в виде треугольной разделки в нижней части ската. Вода, спускаясь к такому сливу, разделяется на два потока и идет к водосборным воронкам.

Если кровля выполнена из волнистого материала (шифер, черепица, металлочерепица, Ондулин и т. п. ), то к ее краю на специальные кронштейны крепится желоб, находящийся под небольшим углом к горизонту. Если кровля имеет ступенчатую конструкцию, один из торцов желоба может быть закрыт заглушкой. Заглушка применяется и на двускатных кровлях, когда желоб вдоль ската имеет выход только с одной стороны или этот выход встроен в систему. На частных домах, где площадь кровли невелика, желоб содержит в своей конструкции угловые элементы.

По желобам и сливам вода поступает в водосборные воронки. Они ставятся по углам дома, а если здание протяженное, то и чаще. Частота расположения воронок зависит от площади крыши и количества осадков в местности: чем их больше, тем больше должно быть и воронок. Иногда воронка не имеет соединения с горизонтальными элементами — это практикуется на высоких зданиях, где важна возможность замены вышедшего из строя элемента. Такая необходимость может возникать в зимний период, когда в ней замерзает вода, и воронка может сломаться.

https://youtube.com/watch?v=LzAw9Sp32yA

В частном домостроении воронка чаще всего присоединена к желобу; в таких условиях нет необходимости в трубах и желобах большого диаметра, а аккуратное соединение элементов не портит эстетику дома.

Вниз собранная вода идет по стояку, который крепится хомутами к наружным стенам. Чаще всего он прямой, но иногда для обхода карнизов и других декоративных элементов она может содержать обводы и колена. Внизу из стояка вода выходит за отмостку (для этого трубу заканчивают отметом — изогнутым сливом), но лучше, если рядом будет находиться водосборный колодец, имеющий выход в канаву или систему ливневой канализации. Это исключит промокание фундамента и образование плесени.

Зачем водосток нужен?

Почему нельзя оставить крышу не оборудованной водостоком? Многие дома имеют довольно необычные и красивые кровли, и их владельцы желают отказаться от обустройства этой важной системы только лишь потому, что не желают портить внешний вид крыши и строения в целом. Ведь водосток представляет собой систему желобов и труб, которые выглядят далеко не так изящно, как, возможно, сам дом. Но принятие такого решения будет в корне неверным – каким бы красивым и необычным не был дом, водосток с крыши ему необходим

Но принятие такого решения будет в корне неверным – каким бы красивым и необычным не был дом, водосток с крыши ему необходим.

Водосточная система из ПВХ

Основные требования к водостоку

В первую очередь, водосточная система обеспечивает защиту строения от воздействия атмосферных осадков на фасады и фундамент. Вода, капающая с неба – далеко не самая чистая жидкость, она содержит массу химических веществ, а в отдельных регионах – буквально всю таблицу Менделеева. И некоторые строительные материалы под ее воздействием начинают довольно быстро терять свой внешний вид и разрушаться, из-за чего строение становится уже не таким прочным и надежным, каким было изначально. Да и мокрые стены теряют часть теплосберегающих свойств, выглядят некрасиво.

Когда дом возведен на пучинистом грунте, то все еще серьезней! Почва напитается водой, зимой все это расширяется и начинает давить на само здание

Действует система водостока просто: вода, попавшая на крышу, собирается в один желоб, по которому направляется в определенную точку так называемого безопасного стока. И если система спроектирована правильно, то она надежно защищает от воды и фундамент, и стены.

Организованный водосток с крыши

Особенности устройства водостока с крыши своими руками

Распространенный вопрос: «Как крепить кронштейны?». Крепление таких элементов выполняется при учете положения желобов. Последние должны иметь небольшой уклон по направлению к воронкам, чтобы обеспечивать слив воды. Такой уклон должен составлять 3-10 мм. Этот параметр зависит от желаемой скорости отвода осадков.

Монтаж кронштейнов пошагово:

Сначала крепится тот кронштейн, который будет удерживать желоб в самой высокой точке;

Затем следует установить аналогичный элемент, но только уже на самом нижнем уровне;

Нижний необходимо крепить с учетом наклона желоба;

Между верхним и нижним натягивается шпагат и по нему устанавливаются все остальные кронштейны.

Сколько понадобится кронштейнов? Расчет их количества производится в зависимости от длины стороны крыши. Специалисты советуют устанавливать элементы для фиксации желобов на расстоянии примерно 50-60 см. Поделив длину крыши на указанный показатель, получится определить количество необходимых кронштейнов. Нужно к ним добавить еще 1 (крайний кронштейн) – получится именно столько, сколько понадобится для одной стороны. Аналогичный подсчет ведется для всех сторон. Если здание отличается нелинейностью формы, то кронштейны считаются поштучно, так как угловые детали необходимо поддерживать с 2 сторон.

Технические требования

Число кронштейнов по СНиП считается согласно нормативному расстоянию между креплениями, которое должно составлять 50-60 см. Для подсчета нужного количества крепежей общую длину системы нужно поделить на это расстояние. Если здание имеет нелинейную форму, то можно рассчитать общее количество относительно каждой стены. Угловые элементы нужно посчитать штуками, так как стоки, находящиеся по углам, должны придерживаться с двух сторон.

Кронштейны могут крепиться несколькими способами.

1. К стропильной системе кровли. Этот вариант подходит для еще не настеленного кровельного материала.
2. К ветровой доске. Этот вариант является единственным в случае, если отливы изготовлены из пластика. При других материалах это – один из возможных вариантов.
3. К последней доске обрешетки под кровельный материал, если он является сплошным.

Также этот способ подходит, если кровельный материал еще не уложен. ГОСТ предполагает, что кронштейны должны монтироваться с учетом создаваемого уклона системы. Проще всего с металлическими вариантами, так как их можно подогнуть подручными средствами.

Согласно все тем же нормативным параметрам, водосточный желоб нужно размещать так, чтобы кровельное покрытие заканчивалось, не доходя до половины желоба. Верным будет расположение желоба в 1/2-1/3, это позволит системе улавливать воду даже при сильных ливневых дождях.

Если регион вашего проживания не является снежным, а кровля имеет достаточный уклон, можно особо не переживать о месте расположения конструкции. Если низкий желоб не получается, то можно установить дополнительные снегозадержатели. Снег будет сходить с крыши понемногу и не нанесет вреда ливневой системе.

Кроме крепежных элементов важно правильно подсчитать количество труб и желобов. Также стоит учесть, что если диаметр системы будет выведен неправильно, то она не сможет отводить нужный объем воды с крыши, либо будет справляться, но окажется неоправданно дорогой

Существуют определенные принципы для расчета.

• Для поверхностей общей площадью скатов до 50 м кв используют трубы 75 мм и водосточные желоба 100 мм.
• Для поверхностей площадью от 50 до 10 кв м применяют трубы диаметром 87 мм и желоба 125 мм.
• Для крыш с квадратурой более 100 м кв актуальны трубы диаметром 100 мм и водосточные желоба 150 мм.

Пошаговая инструкция по монтажу водосточной системы с фото

Необходимо начертить план и схематическое изображение водостока. Учитывается не только уклон крыши, но и её материал, ландшафт, расположение водосточной бочки или любой другой емкости, в которой хранится вода. Расчет производится при помощи специалиста, им же проверяется схема и её правильность

Принимаются во внимание также углы, размер округлений, переходы между диаметрами;
Отмерьте необходимые размеры желоба. Для этого нам нужно отмерить периметр крыши, учесть особенности и наклон, а также материал

Также помимо ширины и высоты нужно учитывать расстояние от кромки кровли (чаще всего от него рекомендуется отступить на 10-15 см). Если для прямоугольного дома здесь нет проблем, то обладателям круглого или ассиметричного жилья нужно обратиться за помощью к специалистам;

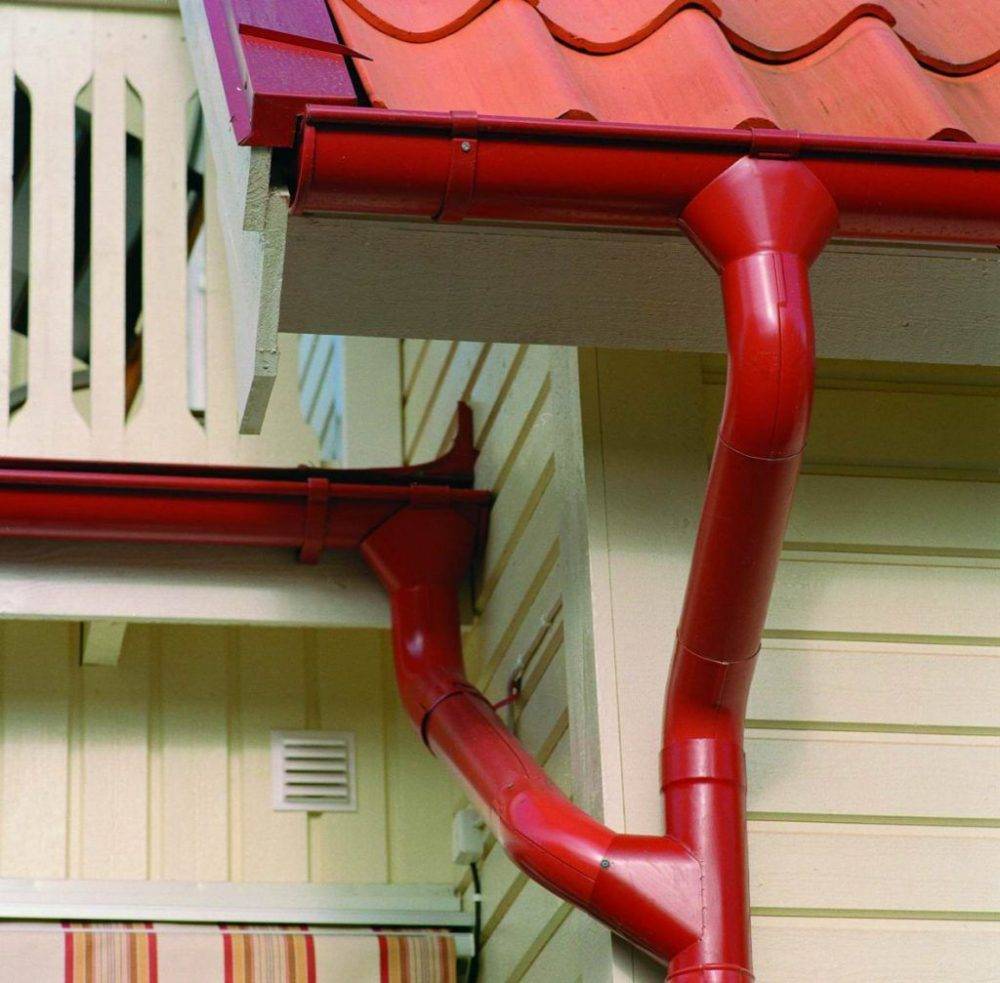

Фото — Водосток ПВХ

Нарисуйте план для установки водосточного желоба, который Вы возьмете с собой в магазин. Обязательно учитывайте материал кровли – гибкую битумную черепицу, металлопрофиль, шифер, это поможет подобрать правильный материал труб системы сливов. Нужно отметить, что на данный момент, СНИП выступает за монтаж желобов пластиковой водосточной системы кровли.

1. Если Вы будете выбирать между комплектными системами или частями по отдельности, не раздумывая, покупайте собранный комплект. Дело в том, что даже если Вы все просчитаете, Вам понадобится докупать крепежные материалы, трубки или скобы, а в стандартный комплект заранее входит вся система с учетом креплений по стандартам, труб, склонов и защитных навесов.
2. Отметить по необходимому склону стены линию. Это нужно сделать, чтобы не подправлять работу через каждые 10 минут. Перед тем как начать, отметьте угол наклона для воды. Наклон ПВХ водосточной трубы должен составлять около от 0,6 до 1,3 см на каждые 3 м от желоба для коротких кровельных систем менее 9 м.

Фото — Водосточный угол

Сложной водосточной системе нужен небольшой наклон, чтобы вода вытекала быстрее из труб и углов. Поместите самую высокую точку в середине трубы, склоняя её в любом направлении до самого конца стока

Очень важно учитывать углы, не делайте очень резкие склоны, иначе при сильном потоке воды, система может просто оборваться

Установите сливную трубу точечно при помощи скоб по краям дома. Используйте дрель или механические отвертки для прикручивания винтов 3 см

Сами желоба нужно будет приложить к этим отверстиям, поэтому очень важно, приложить их для руководства сверлением.
Прикрепите скобы вдоль меловой линии на лицевой панели дома, настиле, по панелям, и т.д. Установите в трубе винты, по два на каждую скобу, приблизительно на расстоянии 3 см от кровли.
Для любой трубы (оцинкованной, пластиковой) нужно устанавливать безопасные углы, это необходимо для того, чтобы вода спокойно стекала в землю, но при этом риск слома или застоя был минимальный.
Повесьте части водостока

Каждая секция закрепляется двумя скобами по краям. Если она очень длинная или Вы проживаете в местности с высоким показателем среднегодовых осадков, то нужно монтировать еще одну скобу в центр. Упростить этот процесс можно. Если монтировать трубу вдвоем: один поддерживает желоб, а другой устанавливает.
Прикрепите водосточные трубы к дому. Во-первых, нужно обеспечить выход водосточной трубы к канаве. Во-вторых, подключить водосточный желоб к выпускной и отводной трубке.

Для металлической сточной системы очень важно установить «подстраховку». Это специальное ответвление стока меньшего сечения, которое позволяет контролировать поток жидкости. Тем самым предотвращая разлом системы и образование ямы в земле под стоком.

Водосточные воронки для плоских кровель

Водосточные системы подразделяются на открытые и закрытые. Открытые – это то, что мы видим на большинстве скатных крыш: по периметру крыши проходит желоб, из него вода стекает в воронку трубы, дальше по трубе вниз: в дренажную систему, в коллектор, просто на некоторое расстояние от фасада (чтобы не подмывала цоколь и не просачивалась к фундаменту).

Закрытые используются на плоских крышах. Здесь угол наклона кровли недостаточный, чтобы вода сливалась в желоб. Больше того: плоские крыши часто обнесены парапетом, через который вода в принципе не может попасть за пределы крыши. В этом случае применяются водосточные воронки для плоских кровель. Через них дождевая и талая вода поступает в стояк, проходящий внутри дома.

Воронки устанавливают в нижней части плоской кровли (плоская кровля тоже имеет небольшой уклон). Я немного расскажу об этих воронках, особенностях установки и выбора.

Зачем нужны водосточные воронки на плоской кровле

Без устройства оттока вода будет застаиваться на крыше. В этом нет ничего хорошего: вода постепенно разрушает покрытие, проникает в толщу кровельного пирога, портит утеплитель, просачивается сквозь перекрытие в дом.

Если парапета нет, а плоская крыша имеет заметный уклон (до 10 градусов), водосточные воронки может заменить внешняя система, желоб + труба.

Или самый неудачный вариант: узел неорганизованного водостока с плоской кровли. Его единственное преимущество – экономия на покупке и монтаже. Все остальное плохо: неорганизованный водослив размывает почву возле цоколя, проникает к фундаменту. Потоки воды над входной дверью – тоже не слишком приятная вещь.

Обратите внимание

При наличии сплошного парапета любые внешние системы водоотвода не рассматриваются в принципе.

Устройство и виды

Составные части воронки – широкий бортик, колпак и стакан.

Сами системы делятся на две большие группы:

Традиционные. В доме много труб, воронок тоже много. Системы монтируют на свесах либо специальных выступах, расположенных на понижениях крыши с уклоном 3 градуса. При использовании такой системы воронки ставят через каждые 25 метров. Все они подсоединяются к одному стояку.

Гравитационно-вакуумные. Принцип работы – эжектирующий эффект, в данном случае – способность одной среды увлекать за собой другую. При образовании в стояке вакуума вода под давлением воздушных масс затягивается в стояк с большой скоростью.

Обратите внимание

Расчет водосточных воронок на плоской кровле

Воронки устанавливаются исходя из расчета одна штука на 150-200 метров квадратных, но не меньше двух штук на крышу. Т.е. для маленького дома 10 на 10 потребуется две, для 15 на 15 тоже две, для кровли больше 300 квадратов – три и т.д.

Особенности выбора и монтажа

Материалы для изготовления воронок – пластик и металл. При выборе исходят обычно из того, каким материалом покрыта крыша:

• Если это фальцевая или металлопрофильная кровля, то и воронки выбирают из металла;
• Для битумных и полимерных покрытий предпочтительны воронки из полимерных соединений.

Требования к монтажу:

• Соединение воронки с кровлей должно быть идеально герметичным. В месте стыков рекомендуется укладывать дополнительные куски гидроизоляции. Причем изоляцию следует клеить прямо на борт воронки;
• При наличии на кровле двух гидроизолирующих слоев края воронки помещают между ними;
• Воронка должна быть оборудована съемной крышкой и защищена зонтом от попадания грязи;
• Колпак следует хорошо закрепить;
• Во избежание замерзания воды в стояке необходим обогрев воронок водостоков на плоской кровле;

Обратите внимание

Кто выпускает водосточные воронки и по какой цене

Водосточные воронки для плоских кровель Технониколь. Диаметр 110, 90, 160. С обжимным фланцем, с листоуловителем, с подогревом и без него. Стоимость от 300 рублей до 4,5 тысяч.

SK TUOTE OY (Финляндия). Диаметр от 7,5 до 16 сантиметров, цена от 800 до 4 тыс. рублей.

«Техноресурс» (РФ). Диаметр 11-16. Стоимость воронок с фильтром-листоуловителем, с подогревом и без подогрева от 400 рублей до 4 тыс.

Монтаж внутренней системы водоотвода на порядки сложнее, чем установка желобов и труб со стороны фасада. Без соответствующего оборудования и квалификации с этой задачей не справиться.

Как монтируется водосточная система

Воронки служат местом крепления водосточных труб. На крышах с большим свесом воронка дополнительно оснащается поворотником, упрощающим подведение и фиксацию трубы. Крепление проводится специальными хомутами, которые тонируются в общий цвет всей системы. Завершает монтаж водостока укладка поверх желоба металлической сетки, защищающей систему от посторонних предметов.

Составной элемент системы – водосточные трубы (металлические или пластиковые, круглые или прямоугольные), предназначены для сброса воды от уровня самого верхнего перекрытия здания до уровня земли.

Трубы водосточные собираются из нескольких отдельных патрубков, сочленяемых друг с другом соединительными элементами. Полностью собранная труба фиксируется вертикально с помощью крепёжных хомутов.

Набор фасонных деталей, традиционно используемых при сооружении водосточных систем частных домов. При строительстве системы своими руками потребуются все эти элементы в количестве, определяемом расчётами

Заглушки желобов устанавливаются по торцам желобных линий, имеют разнообразную конфигурацию и форму (правосторонние, левосторонние, универсальные). За счёт обводов выполняется аккуратный монтаж труб на сложных архитектурных участках. Тройники обеспечивают технические разводы, а воронки, сетки и решётки способствуют эффективному удалению воды.

Рекомендуем также прочесть наш материал о то, как самостоятельно рассчитать количество нужных материалов для обустройства водосточной системы.

Монтаж элементов водослива скатной кровли

На первом этапе работ при помощи нити размечаются места установки кронштейнов. Желоб должен ставиться с уклоном в сторону водоприемной воронки (2-5%), располагаться продольной осью под краем карнизного свеса. Крайний кронштейн должен быть закреплен не далее, чем в 30 см от торцевой заглушки желоба. Промежуток между кронштейном и угловым элементом не должен превышать 15 см. Между продолжением линии кровли и внешним краем желоба должен иметься зазор в 2,5 – 3 см.

Место установки воронки проектируется заранее, она может располагаться на углу или в любой точке желоба. Под водосборную воронку в желобе требуется вырезать отверстие соответствующих размеров. Воронка должна иметь две точки крепления.

Желоба в кронштейны вставляются, начиная с задней стороны, на их торцы ставятся заглушки. Требуется обеспечить выход торцевой части желобов за боковой срез кровли на 50 – 100 мм. Для стыковки желобов применяются специальные соединительные элементы, клей или другие виды крепления. Расширительный элемент требуется, если длина пролета крыши превышает 8 метров.

Распространенные ошибки монтажа:

• шаг установки кронштейнов увеличен (превышает 75 см) – влечет провисание желобов, застой воды;
• край карниза не по центру желоба – перелив воды;
• чрезмерный зазор между краями кровли и желоба – перелив и разбрызгивание воды;
• недостаточный угол уклона желобов – неэффективный водоотвод, перелив, застой воды.

Трубы необходимо монтировать, начиная от кровли, колена, муфты и сливы крепятся раструбом вверх. Шаг установки хомутов – 1,8 м, при этом хомут должен приходиться на каждое место соединения элементов. Водосточная труба должна быть строго вертикальной, что требует использования отвеса при работе. На нижнем конце трубы закрепляется сливное колено, если вода отводится на отмостку. Трубу водостока также можно завести нижним концом в дренажную систему или ливнеприемник.

После завершения работ по монтажу проводится проверка системы и ревизия всех стыков. Правильно смонтированная конструкция позволяет эффективно удалять воду даже во время сильных ливней.

Рекомендации для монтажных работ и эксплуатации

• Для наружных водосточных труб чаще всего монтаж осуществляется после того, как будут завершены фасадные работы. Но бывают случаи, когда кронштейны оказывается легче закрепить до окончания этих работ. Также логично отметить, что лучшим вариантом при возведении мокрого фасада, будет ее установка до наклейки утеплителя, при верных расчетах ее длины;
• Специалисты рекомендуют приобрести решетки для водоприемных решеток. Они станут защитой от нежелательного засора, в особенности, если на территории около здания растут деревья. Однако для воронок внутреннего слива такие решетки идут в комплекте;
• Установите нагревательные кабели, которые спасут конструкцию, а в частности воронки и желоба от наледи. Эта проблема приводит к разрушению данной системы водоотвода, а в следствии ее полной замене;
• Еще одной проблемой является разрастание плесенью стенок, вследствие выпадения конденсата из-за холодной воды. Для ее предупреждения рекомендуется поместить в рукав из экструдированного пенополистирола или вспененного полиэтилена. Другим вариантом может стать обычная вата, обвязанная фольгой.

Используя советы, приведенные в этой статье, вы сможете сделать правильный выбор и предотвратить те или иные проблемы, которые возникают не только в процессе установки конструкции, но и во время ее эксплуатации. Время от времени старайтесь проводить осмотр водостоков, чтобы избежать ее поломок.
