Как провести воду в дом из колодца или скважины

Типы скважин для частного водопровода

Непригодная для питья верховодка вполне подойдет для полива огорода, уборки и подобных нужд. Получить ее проще и дешевле путем устройства скважины-иглы, называемой также абиссинским колодцем. Он представляет собой колонну толстостенных труб ВГП Ø от 25 до 40 мм.

Абиссинский колодец – самый простой в исполнении и дешевый способ получения воды для временного снабжения дачного участка

Это самый дешевый и легкий способ получения воды для временного водоснабжения. Для дачников, нуждающихся исключительно в технической воде и только в летний период.

• Скважина игла, иначе абиссинский колодец, является самым простым и дешевым способом устройства источника воды для частного дома.
• Пробить абиссинскую скважину можно за один день. Единственный недостаток – глубина в среднем по 10 – 12 м, что редко позволяет использовать воду в питьевых целях.
• Абиссинский колодец можно устроить в пределах дома, расположив насосное оборудование в подвале или подсобном помещении.
• Скважина игла отлично подходит для добычи воды для полива сада с огородом и ухода за загородным участком.
• Скважины на песок могут поставлять воду как для технических, так и для питьевых целей. Все зависит от конкретной гидрогеологической обстановки на загородном участке.
• Если водонос сверху перекрывает слой водоупорных грунтов, то вода вполне может оказаться питьевого разряда.

Препятствующие проникновению воды грунты водоупора пресекают проникновение бытовых стоков. Если вмещающий воду песок не имеет природной защиты в виде суглинка или твердой супеси, о питьевом назначении вероятнее всего придется забыть.

Стенки скважины укрепляют колонной стальных обсадных труб, соединенных между собой муфтами или сварным швом. В последнее время активно используется полимерная обсадка, востребованная частниками из-за доступной цены и устойчивости к коррозии.

Конструкция скважины на песок предусматривает установку фильтра, исключающего проникновение в ствол гравия и крупной песчаной взвеси.

Устройство скважины на песок обойдется значительно дороже абиссинского колодца, но дешевле бурения выработки в скальных грунтах

Рабочая часть скважинного фильтра должна выступать за пределы водоносного пласта сверху и снизу минимум на 50 см. Т.е. ее длина должна быть равна сумме толщины водоносного пласта и как минимум 1 м запаса.

Диаметр фильтра должен быть на 50 мм меньше диаметра обсадной трубы, чтобы его свободно можно было погрузить и извлечь из ствола для прочистки или ремонта.

Без фильтра и частично без обсадки могут обойтись скважины, ствол которых заглублен в скальный известняк. Это наиболее глубокие водозаборные выработки, извлекающие воду из трещин в коренной породе.

Служат они дольше аналогов, заглубленных в песок. Им не свойственен процесс заиливания, т.к. в толще вмещающих воду грунтов нет глинистой взвеси и мелких песчинок.

Риск бурения артезианской скважины заключается в том, что зону трещиноватости с подземной водой можно не обнаружить

На глубине свыше 100 м допустимо применение асбестоцементных труб или проходка скважины вовсе без обсадки, если скальные стенки гидротехнического сооружения нет необходимости укреплять.

Если артезианской скважиной пройдено больше 10 м трещиноватой скальной породы, вмещающей подземные воды, то фильтр устанавливается. Его рабочая часть обязана перекрыть всю поставляющую воду толщу.

Схема системы водоснабжения автономного дома с одним фильтром характерна для артезианских скважин, не требующих многоступенчатой очистки воды

Весь процесс проводки воды от А до Я

При наличии на дачном участке колодца с достаточным объемом воды вполне целесообразно будет заняться вопросом автономного водоснабжения. Преимуществ такого решения довольно много: независимости от централизованной системы водообеспечения, отсутствие оплаты за холодную воду и многие другие моменты.

Данную задачу можно доверить специалистам или же выполнить все работы собственноручно. В первом случае вы оплачиваете покупку оборудования, расходных материалов и также работу специалистов.

При самостоятельном выполнении работ вам понадобится тот же набор инструментов и оснащения, а также несколько дней свободного времени.

Обустройство водоснабжения из колодца в дом — сложное мероприятие, выполняемое в несколько этапов. В первую очередь нужно определиться с системой, которую вы будете использовать.

Выбор системы водоснабжения

Сегодня существует два варианта решения этого вопроса:

1. С применением погружного насоса.
2. С использованием оборудования поверхностного типа.

В обоих случаях потребуется применение водопроводной трубы которая будет идти от источника воды до жилого объекта. Разница заключается в методе установки насосного оборудования.

Такой насос обладает относительно небольшой мощностью и потому подходит для неглубоких колодцев (в пределах 7 метров). Погружные более мощные и потому могут перекачивать воду с 20-ти метровой глубины.

Если вы выбрали систему с погружным насосом вам необходимо будет подготовить следующие инструменты и оснащение:

• трос подвесной металлический, диаметром не менее 3 мм;
• адаптер скважинный либо оголовок;
• гидравлически аккумулятор, емкость которого рассчитана 25-100л;
• насос, оснащенный обратным клапаном;
• манометр и реле;
• фитинги, краны шаровые;
• фильтр, предназначенный для глубокой очистки, а также грязевик;
• электрический кабель, выключатели автоматические.

Если у вас неглубокий колодец, то экономически целесообразней будет выбрать вариант с поверхностным насосом. В таком случае вам не нужно покупать гидравлический аккумулятор и реле, так как они идут вместе с насосом.

Монтаж водной магистрали

Для этих целей нужно выкопать траншею (необходимо углубиться на 30см ниже уровня промерзания грунта). Потом дно траншеи засыпается песком. Толщина песчаной подушки должна быть не менее 100мм. Далее необходимо соблюдать следующий алгоритм действий:

• подготовка отверстий в фундаменте дома и в колодце;
• прокладка пластиковой трубы в траншее вместе с электрокабелем;
• проведение коммуникаций в жилой объект. При этом нужно хорошо утеплить место входа трубы в основание постройки;
• монтаж автоматических выключателей. Также на этом этапе нужно подвести к ним кабель.

Монтаж и подключение оснащения

Для того чтобы провести монтаж водопровода из колодца нужно проделать отверстие в бетонном кольце (оно должно быть на уровне дна котлована) и пропустить через него ПНД-трубу.

Обустройство внутренней сети

Для обеспечения корректной работы всех элементов системы необходимо установить приборы в следующем порядке:

1. Реле. Прибор отвечает за запуск и отключение насосного оборудования.
2. Манометр — измерительное устройство, предназначенное для контроля давления в системе.
3. Реле «сухого хода». Такое устройство предотвращает работу насоса при отсутствии воды в системе либо в колодце.
4. Гидравлический аккумулятор. Он выполняет сразу две важные функции: смягчает гидроудары при запуске насоса, а также служит в качестве накопительной емкости.
5. Фильтры. Такие расходные материалы необходимы для очистки воды от крупных частиц разного происхождения, размер которых превышает 100 мкм.

На заключительном этапе проводится пробный запуск системы и при нормальном ее функционировании можно сказать, что водопровод готов к эксплуатации.

Системы с погружным насосом более надежны, но стоят довольно дорого, потому при небольшой глубине колодца лучше отдать предпочтение схеме водоснабжения с поверхностным типом оборудования.

Выбор места для установки

Установка насосной станции должна производиться в отапливаемом помещении или кессоне, поскольку агрегат не может работать при минусовых температурах

Установка насосной станции должна производиться в отапливаемом помещении или кессоне, поскольку агрегат не может работать при минусовых температурах. Чтобы правильно выбрать место для монтажа, стоит придерживаться следующих рекомендаций:

• Лучше выбрать такое место, к которому впоследствии можно будет провести систему отопления.
• В этом помещении не должны присутствовать другие источники энергии.
• Для облегчения обслуживания и ремонта к насосной станции должен быть обеспечен свободный доступ.
• Чем ближе к источнику находится станция, тем лучше.

С учётом этих рекомендаций для монтажа насосной станции подходят следующие варианты расположения:

В жилом доме или на даче можно выделить отдельное помещение для этих целей, например, в подвале

При этом важно выполнить его звуко- и теплоизоляцию. В итоге при работе агрегата в доме не будет слышен шум, а в зимнее время обеспечится оптимальная температура. Этот способ наиболее подходящий с точки зрения удобства обслуживания оборудования.
Если в здании нет свободного помещения, где можно выполнить монтаж техники, попробуйте соорудить отапливаемую пристройку к коттеджу или возвести отдельно стоящее сооружение, для чего необходимо выполнить его тщательное утепление

Обустройство отдельного сооружения невыгодно с точки зрения дополнительных расходов, но позволяет шуму при работе агрегата не мешать жильцам дома.
Монтаж в кессоне. Это специальная герметичная утеплённая камера, которая монтируется на территории участка (недалеко от водозабора) ниже отметки промерзания почвы.

Этот способ наиболее подходящий с точки зрения удобства обслуживания оборудования.
Если в здании нет свободного помещения, где можно выполнить монтаж техники, попробуйте соорудить отапливаемую пристройку к коттеджу или возвести отдельно стоящее сооружение, для чего необходимо выполнить его тщательное утепление. Обустройство отдельного сооружения невыгодно с точки зрения дополнительных расходов, но позволяет шуму при работе агрегата не мешать жильцам дома.
Монтаж в кессоне. Это специальная герметичная утеплённая камера, которая монтируется на территории участка (недалеко от водозабора) ниже отметки промерзания почвы.

Летний водопровод из колодца

Цена от 31 600 руб.

+ Удобные системы с полным сливом на зиму

ЛЕТНИЙ водопровод из колодца

требует обязательной консервации системы осенью. Оставшаяся вода выведет из строя оборудование, трубы, краны, сантехнику при замерзании. Так как трубы из колодца до ввода в дом прокладываются на небольшой глубине. Летний водопровод из колодца – самый дешевый вариант водоснабжения дачи. Не требуется больших земляных работ, прост в установке и обслуживании.Монтаж системы водоснабжения дома из колодца занимает 1 день и Вы получаете холодную и горячую воду. Гарантия на работу 5 лет.

Выезд инженера на объект Заказчика для консультации и составления сметы – 1000 руб, при заказе системы водоснабжения дома из колодцы цена выезда включается в стоимость системы.

Посмотреть смету на летний водопровод из колодца >>

Установка и подключение оборудования

Один из наиболее сложных моментов – проведение магистрали с насосом в глубокую скважину

Здесь важно правильно подключить агрегат к трубопроводу и надежно закрепить его на тросе. Технология монтажа такая:

1. Размотайте и разложите по земле погружаемый участок трубы ПНД. Подсоедините ее конец к патрубку насоса через компрессионный фитинг.
2. Привяжите к проушинам насосного агрегата трос и зафиксируйте специальным зажимом.
3. Соедините жилы питающих кабелей обжимными гильзами и выполните герметичную изоляцию с помощью термоусадочных трубок (они надеваются на концы разделанного кабеля перед стыковкой).
4. Свяжите проводку с трубой пластиковыми хомутиками на всем протяжении вертикального участка.

Привязав второй конец троса к проушине скважинного оголовка, опустите насос на требуемую глубину. Спуск производите аккуратно, без рывков, чтобы не уронить агрегат. По окончании наденьте оголовок на обсадную трубу. Как правильно выполнить эту работу, показано в видеоролике:

Индивидуальное водоснабжение из колодца смонтировать несколько проще. Для этого достаточно проделать отверстие в бетонном кольце на уровне дна траншеи и пропустить через него трубу, после чего поставить колено 90° для присоединения вертикального участка. Чтобы пластик не перетирался о бетонные края отверстия, в него желательно вмонтировать гильзу из железа или пластмассы, загерметизировав проем строительной смесью для бассейнов. Организация забора воды осуществляется таким же образом, как и в скважине.

Для чего нужен кессон

Кроме защиты оголовка скважины от промерзания зимой, кессон должен иметь надёжную гидроизоляцию стен и пола, а также укрывать оборудование от осадков.

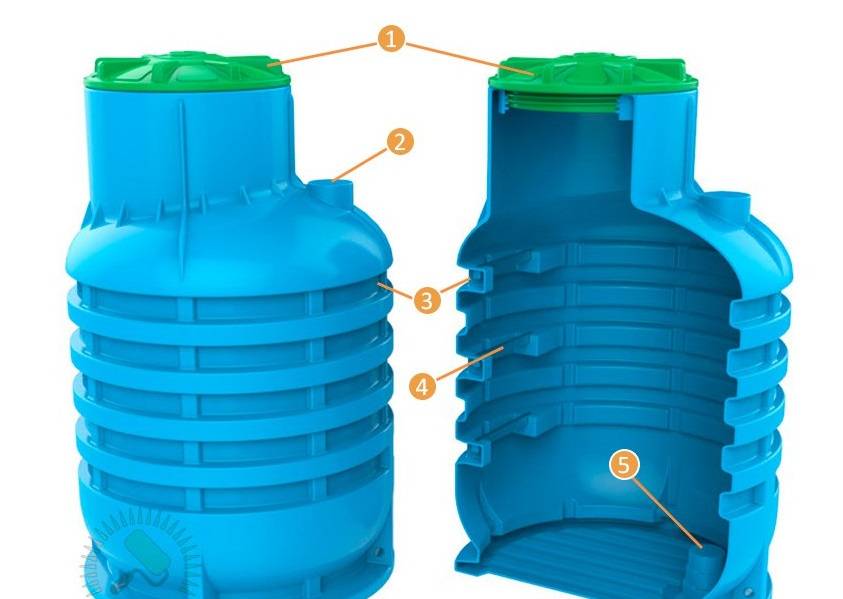

1. Люк. 2. Точка ввода трубы, идущей к потребителю. 3. Гофрированные стенки делают кессон прочнее. 4. Лестница позволяет без труда спуститься в кессон. 5. На дне кессона есть подготовленный патрубок для оголовка скважины

Размеры кессонов могут быть разными: от относительно небольшой по диаметру трубы (чтобы мог поместиться человек при проведении обслуживания оборудования), до полноценного «погреба», в котором достаточно места даже для накопительной ёмкости.

Стальной кессон куда прочнее пластикового, однако он и тяжелее, сложно установить его на месте

Порядок монтажа погружного насоса

• Отмеряют необходимое количество шланга и кабеля и соединяют между собой хомутами.
• С помощью троса опускают насос на нужную глубину и фиксируют. Максимальное расстояние до дна указывает производитель.
• На обсадную трубу крепят оголовок. Электрический кабель и шланг проводят через отверстие.
• После всех манипуляций конструкции герметизируются.

Для повышения ремонтопригодности следует избегать фитингов, но если необходимо сделать ответвление, то используйте изделия для сварки, а не резьбы. Так повысится ремонтопригодность и ремонт можно осуществить своими руками.

Для летнего полива участка допускается прокладка трубопровода поверх земли. В зимний период всю жидкость из него нужно сливать. Некоторые виды труб не терпят попадания прямых солнечных лучей, поэтому их лучше закапывать. Схема монтажа водопровода разнится для каждого жилища. Но приблизительный порядок действий таков:

• нарисуйте схему разводки труб;
• на разметку монтируют кронштейны для труб, если планируется скрытый монтаж, то стены штробят;
• на входе трубы в дом монтируется шаровой кран;
• монтируется коллектор, а к нему трубы.

Давление в раздельных контурах водопровода должно быть оптимизировано, чтобы оно не падало при использовании сантехнических приборов.

Для очистки воды используют два фильтра. Первый устанавливается перед насосом и не даёт механическим частицам попасть в трубу. Второй монтируется непосредственно в доме и представляет собой многоступенчатую систему фильтров. Их можно установить самостоятельно.

При автономном водоснабжении дома не обойтись без водонагревательного оборудования. Существует несколько вариантов:

1. Двухконтурный котёл. Одновременно может греть воду и обогревать дом.
2. Одноконтурный котёл только нагревает воду. В такой системе дополнительно используется бойлер, он может быть проточным или накопительным. В первом случае можно нагреть много воды.
3. Электрический накопительный водонагреватель используется в системах, где много потребителей.

Систем водоснабжения частного дома существует великое множество, и чтобы правильно подобрать вариант, нужно учесть множество моментов. Подключение скважины к дому, лучше всего доверить специалисту. Если вы хотите сэкономить, то лучший вариант – это колодец, вырытый своими руками. Подключение и разводка труб водопровода требует определённых навыков.

Выбор источника воды

Подземные воды чаще всего применяют для снабжения частного дома. На их использование не нужно получать специально разрешения от СЭС, но это не относится к артезианским скважинам.

Тип водозаборного сооружения зависит от геологических особенностей местности, количества необходимой воды, глубины водоносных горизонтов.

Чаще всего применяют колодцы и скважины. Водоподъёмное оборудование напрямую зависит от конструкции сооружения.

Для технической воды, система может находиться в 20 метрах от компостных ям, очистных систем, канализационных труб и других источников загрязнения. Участок, на котором будет находиться сооружение, не должен подтапливаться, чтобы не допустить заражения.

Водозаборная конструкция окружается отмосткой в 2 метра и замком из глины глубиной 100 см и шириной 50 см. Для защиты системы от осадков и пыли внешняя часть должна возвышаться над землёй на 80 см. На протяжении всего процесса забора и хранения необходимо применять безопасные материалы, которые не влияют на её качество.

Скважины

Схем и вариантов водоснабжения частного дома из скважины, существует довольно много. В основном их используют, когда вода находится на глубине до 20 метров. Скважины разделяют на несколько видов:

• Артезианские могут достигать глубины от 100 метров. Основные недостатки этого вида — высокая стоимость и повышенная минерализация воды, что сказывается негативным образом на сроке службы оборудования.
• Неглубокие скважины — их установка стоит значительно дешевле, но с течением времени они заиливаются. Для подъёма воды необходимо насосное оборудование.

Устройство скважины для воды в частном доме требует использование спецтехники. Конструкция скважин состоит из таких частей:

1. Надземная часть и устье. По нормативам, вместе с ними используется специальная подземная камера — кессон, она предотвращает попадание дождевой воды.
2. Ствол, его стенки обкладывают обсадными трубами из пластмассы или стального сплава.
3. Водоприёмная часть содержит в себе фильтр и отстойник.

Вокруг всего сооружения необходимо сделать отмостку, а также место для отвода воды. Бурение скважины в доме можно осуществить, если есть подвал.

Колодцы и родники

Чаще всего они сооружаются из бетонных колец. Колодец состоит из наружной части, ствола, водоприёмной. Внутрь вода поступает через стенки или дно. Если поступление идёт по последнему варианту, то его оснащают фильтром из песка и гравия.

А при первом способе используют специальные ячейки из пористого бетона и гравия с внешней стороны. Работы по возведению не являются сложными и их можно сделать своими руками.

Каптажная камера над родником по своей конструкции не сильно отличается от колодца. Вода также поступает через дно или стенки, и для фильтрации используют песок или гравий. Если источник находится в скальных породах, то дополнительные мероприятия по очистке не требуются.

Если после всех мероприятий в воде присутствует мелкий мусор, камеру разделяют на два отсека. Первый используется для очистки воды, а второй — для забора. Родник обязательно необходимо оборудовать сливом, иначе вода в нём застаивается и портится.

Классификация по назначению

Обычно, место и вариант установки определяется именно назначением воды.

Емкость запаса жидкости

Резервуар может быть установлен в любой части дачной территории, где наиболее часто необходимо водоснабжение. Это может быть специальная емкость для питьевой воды, которая расположена около дома, или же емкость под жидкость, которая используется для полива, мойки авто, стирки и уборки, прочее.

Емкость для дождевой воды

Более узкоспециализированное изделие, которое не обязательно должно быть слишком высокого качества. Подобные изделия устанавливаются около домов или других дачных сооружения, где собирает дождевую воду и направляет ее по желобам в специальный отсек или целый резервуар. Предназначение воды в данном случае самое разнообразное – стирка, полив декоративных растений и так далее.

Накопительная емкость

Это могут быть железные, стальные, пластмассовые и прочие резервуары, которые установлены около теплиц. Назначение понятно каждому, ведь если капельное орошение или обыкновенный полив не работает по определенным причинам, растениям не нужно будет ждать ремонта системы или возобновления водоподачи, ведь полив всегда может быть организован именно из подобного хранилища.

Рекомендации по монтажу и эксплуатации

Установить гидробак несложно, его просто подключают к водопроводной системе после насоса. Перед входом в устройство необходимо поставить хороший фильтр, чтобы очистить воду от примесей. Они могут скопиться внутри и повредить мембрану.

Гидроаккумулятор, предназначенный для автономного водопровода, лучше всего использовать с реле давления, которое будет управлять работой погружного насоса

Нужно правильно выбрать место для монтажа. ГА должен стоять там, куда можно свободно подойти для осмотра прибора и его технического обслуживания. Со временем может понадобиться ремонт устройства, поэтому не помешает заранее продумать порядок его демонтажа и трудности, которые могут в это время возникнуть.

Очень важно, чтобы размеры патрубка и водопроводной трубы совпадали. Это позволит избежать гидравлических потерь из-за сужения трассы на каком-то участке

Использование переходников допустимо, но нежелательно. Во время поступления и убывания воды мембранный бак может вибрировать.

Рекомендуется крепить его к основанию через амортизирующие прокладки. Подключение к водопроводу выполняют гибкой подводкой. Следует убедиться, что устройство правильно выставлено по горизонтали и вертикали, перекосы недопустимы.

Нужно заранее позаботиться о возможности отключить ГА от водопровода таким образом, чтобы не пришлось полностью сливать воду из системы. Это требование реализуется установкой обычного запорного крана. Для небольших емкостей, вместимостью до 10 л, в которых нет ниппеля, нужно предусмотреть также установку сливного крана.

Подробнее о том, как подключить гидроаккумулятор в систему водоснабжения можно прочесть в этом материале.

Техобслуживание гидробака сводится к внимательному осмотру корпуса и контролю давления в воздушном отделении. Иногда нужно подкачать воздух или стравить его, чтобы восстановить правильные показатели. Обычно давление должно составлять около двух атмосфер или немного меньше. Кроме того, следует удалить воздух, который скопился за мембраной в отсеке, где хранится вода.

Иногда здесь можно даже установить автоматический воздухоотводчик. Если же отверстие для этой процедуры отсутствует, нужно отключить ГА от водопровода и полностью опустошить его через сливной кран. Воздух выйдет из емкости вместе с водой. Потом остается просто снова включить насос, чтобы в бак снова начала поступать вода.

Говоря о том, как работает мембранный гидроаккумулятор, стоит отметить, что самая частая поломка в ГА – прорыв мембраны. Этот эластичный элемент подвергается постоянному воздействию на растяжение и сжатие, поэтому со временем выходит из строя.

Вот признаки того, что мембрана прорвана:

• вода поступает из крана резкими толчками;
• стрелка манометра “скачет”;
• после полного стравливания содержимого “воздушного” отсека из ниппеля вытекает вода.

Последний пункт позволяет точно выяснить, действительно ли проблема именно с мембраной. Если вода из ниппеля не вытекает, а вода поступает в систему слабо, скорее всего, корпус разгерметизирован. Нужно внимательно его осмотреть, найти и заделать трещины.

Мембрана может испортиться из-за износа или неправильной эксплуатации. Ее нужно полностью заменить, ремонтировать этот элемент бесполезно

Заменить мембрану не сложно, но нужно подобрать точно такой же элемент, как и испорченный, поскольку он рассчитан именно для этого конкретного ГА.

Чтобы провести ремонт, нужно:

1. Отключить устройство от водопроводной системы.
2. Слить воду, стравить воздух.
3. Открутить крепежные винты.
4. Извлечь испорченную мембрану.
5. Установить исправный элемент.
6. Закрепить его винтами.
7. Установить ГА на место и подключить его к системе.

Самый сложный этап этой процедуры – затягивание винтов. Оно должно быть равномерным, поэтому рекомендуется закручивать их, делая по одному обороту поочередно на каждом элементе. Такая тактика позволит правильно закрепить мембрану на корпусе и предотвратить соскальзывание ее края внутрь.

Некоторые неопытные мастера в стремлении улучшить качество соединения наносят на край мембраны герметик. Этого делать не следует, поскольку состав может разрушить резину и вызвать обратный эффект.

Монтаж наружной водопроводной сети

Устройство автономного водоснабжения частного дома своими руками начинается с рытья траншеи от колодца или скважины до ввода в здание. В идеале глубина заложения трубопровода должна быть на 30 см ниже границы промерзания грунта. Траншея роется глубже этой отметки на 100 мм, дабы устроить песчаную подушку.

При рытье и укладке труб необходимо выдержать уклон водопроводной магистрали в сторону колодца величиной 3—5 мм на 1 м длины (что такое греющий кабель для водопровода). Он служит для опорожнения трубопровода.

Если он закладывается выше нормативной глубины, то выполняется утепление полуцилиндрами из пенопласта либо пенополистирола толщиной 40—60 мм (как сделать утепление труб водоснабжения в частном доме). Минвату в грунте использовать не стоит, она пропитается влагой и перестанет выполнять свои функции.

При монтаже всасывающего участка нужно соблюдать следующие правила:

1. Конец трубы вводится в колодец или подземную емкость таким образом, чтобы между ним и дном осталось 300 мм.
2. На конце трубы закрепляется обратный клапан, а перед ним – фильтр. Он защитит клапан от заедания при попадании грязи.
3. Обратный клапан с фильтром должны быть всегда погружены в воду.
4. Глубинный насос опускается внутрь скважины на металлическом тросе и подключается водостойким кабелем.
5. При монтаже подземной емкости в ней следует предусмотреть воздушный клапан с сеткой.

Ответственный узел – ввод водопровода в дом, он наиболее подвержен промерзанию. Поэтому трубу проводят под фундаментом либо сквозь него на глубине прокладки.

Трубопровод следует пропустить через гильзу большего диаметра, а просвет между ними тщательно утеплить. В месте ввода надо утеплить и бетонную отмостку, заложив под нее плиты пенопласта толщиной 80—100 мм.
