Монтаж винтовых свай: этапы работ по установке

Свайно-ленточное основание своими руками — пошаговая инструкция.

Свайно-ленточный фундамент — это конструкция из погруженных ниже точки промерзания свай, накрытых ростверком или фундаментной плитой. На такой тип фундамента более равномерно распределяется вся нагрузка, в отличие от классической свайной конструкции. За счет заглубления опор ниже точки промерзания в грунт, на этот фундамент не влияют даже движения грунтовых вод. Итак, ниже будет представлена инструкция для установки свайного фундамента пошагово своими руками.

Разбивка осей.

Разбивка осей – это ответственный процесс. От внимательности при ее выполнении будет зависеть, насколько правильно дом будет расположен на участке. Необходимо соблюдать конкретные отступы от забора и от соседей. Эти данные прописаны в стандартах.

После забивки колышек, по ним натягивается шнур таким образом, чтобы он не мешал рабочей зоне. Ось фундамента готова. Переходим к следующему шагу.

Уборка грунта.

Следующим шагом необходимо вырыть котлован, учитывая глубину закладывания ленты и, в зависимости от выбранного вида опор, подготовить под них углубления (если выбор пал в пользу буронабивных или железобетонных). Подготовка траншеи (или котлована) для ленты не требует использования спец техники.

Последовательность устройства свайного основания с применением асбестоцементных труб

Свайное поле.

Это поле представляет собой площадку с определенным количеством осей, установленных по разработанной схеме. Водонасыщенность грунта, тип опор, количество опор, порядок размещения, емкость нагрузки сваи – эти параметры учитываются при проектировании площадки.

Установка железобетонных свай

Допустимая нагрузка на сваи зависит от прочности грунта, величины и диаметра опор.

Установка свай для фундамента.

Монтаж опор разберем на примере столбов (труб), которые будем заливать бетоном. Их количество и длина выбирается исходя из данных расчетной документации. Если на участке грунт достаточно устойчивый, то длину столбов можно использовать 1,8 — 2,5 метра. В зависимости от нагрузки делаем расстояние между столбами. Чем более массивная будет конструкция, тем меньше расстояние нужно делать.

• расстояние для деревянных конструкций 3 м.
• кирпичных 1,5-1,7 м.
• пено и газобетона 2 м.

Для ленточного фундамента вырываем траншею глубиной примерно 40 см и шириной на 7 — 10 см больше глубины. Бензиновым буром сверлим ямы на глубину 1.8 — 2.5 метра. Бур лучше, чем трактор, так как ямки получаются точнее и аккуратней, но работы больше. В насверленные буром ямы ставим асбесто-цементные трубы, но предварительно их нужно гидроизолировать обклеев двойным слоем рубероида.

Армирование свай и ростверка.

На подошву котлована засыпают подушку из песка (не менее 15 см), которую укладывают ровным слоем, смачивают, трамбуют. Если укрепление конструкции необходимо, можно воспользоваться щебнем, засыпав его поверх песка.

Приступаем к сборке ленточной части. По внутренней стороне опалубки в трех направлениях, формируя трехмерную сетку, закладываются прутья диаметром 12-14 мм. В точках пересечений они связываются вязальной проволокой. Чтобы обеспечить прочность базы, привариваем связанный каркас из арматуры для ленты к торчащим из труб прутам.

Заливка фундамента бетоном.

Следующим шагом должна быть заливка фундамента. Самым оптимальным материалом является портландцемент средней консистенции. Заливать фундамент нужно в горизонтальном направлении. Если заливать вертикально, то могут появиться стыки и трещины в бетоне до его застывания.

Чтобы равномерно залить несущую конструкцию, рекомендуется использовать несколько бетономешалок сразу, так как раствор должен поступать одновременно. Срок высыхания бетона – 1 неделя.

Гидроизоляция и вентиляция.

Процесс гидроизоляции, вентиляции при работе со свайно-ленточным фундаментом состоит из двух шагов: защиты опор и обработки ленты. Когда смесь окончательно застыла, с опалубки убираются доски и пленка, затем вместо них наслаивается битумная канифоль, поверх которой накладывается рулонный материал. Для предотвращения попадания смеси, по поверхности ленты в вертикальном направлении укладываются куски асбестоцементной плиты, которые затем засыпаются песком. Это устройство удаляется после окончательного застывания смеси, оставляя хорошую воздухопроницаемость (вентиляцию).

Теплоизоляция.

Схема утепления свайного фундамента

Целью теплоизоляции свайно-ленточной базы является защита коммуникаций, проходящих под полом, а также самой конструкции от перепада температур. Для утепления фундамента рекомендуется использовать пенополистирольные плиты, приклеивающиеся либо внутри, либо снаружи граней ленты.

Винтовой фундамент на сваях своими руками

Применение фундамента на винтовых сваях в кратчайшие сроки и при минимуме затрат позволяет самостоятельно сделать основание под баню, частный дом или гараж. С установкой свай в виде винтов из стали в состоянии справиться даже начинающий строитель. Существует несколько типов таких фундаментных опор с разной несущей способностью, подобрать их для конкретного здания и грунта несложно.

Что это такое?
Виды и подвиды
Плюсы и минусы
Пошаговая инструкция
Применение в строительстве

Пошаговая фото-инструкция

Разметка первой опоры фундамента по ориентирам участка

С разметкой сложностей возникнуть не должно. Необходимо просто наметить на участке места под опоры в соответствии с проектом. Главное при строительстве – это строгая вертикаль вкручиваемых в землю столбов.

Выкапываем «приямок» глубиной 20-30 см для первой опоры

Вставляем в приямок

Закручиваем с помощью специальных рычагов (стальных труб)

Чтобы упростить позиционирование свайных опор при их погружении в грунт, можно с помощью бура или лопаты вырыть небольшой приямок глубиной в полуметр. Далее в почву вкручиваются опоры выполняющим роль рычага ломом, мощной электродрели с редуктором либо автомобильной спецтехники. Делается это с шагом в 1–3 метра.

Рекомендуется при завинчивании привлечь третьего помощника, который в процессе будет корректировать вертикальное положение

Когда свая стоит достаточно крепко, вешаем магнитный уровень и последнюю часть завинчивания корректируем по уровню — выравниваем её весом

Если завинчивать становится тяжело, то приглашаем помощников

Первая закручена точно по уровню

Размечаем вторую — угловую на этой же стороне от первой

Копаем приямок, ставим вторую опору, выравниваем по уровню и проверяем расстояние от первой

При их установке и ввинчивании крайне важно следить за тем, чтоб опоры не ушли в сторону. Это сразу снижает способности столба выдерживать расчетные нагрузки

Лучше выкрутить такие сваи и сделать все заново. При этом ставить их по новой на то же самое место категорически запрещено. Надо будет этот “винт” сместить немного в сторону.

Когда опора встала на нужное расстояние — закручиваем аналогично первой

Третью сваю размечаем с 2-мя размерами: шириной стены и диагональю дома

Аналогично наклонами корректируем расстояние между столбами

После соблюдения расстояний — закручиваем третью

Аналогичным образом отмечаем и закручиваем четвертую, соблюдая размеры по диагонали и стороне

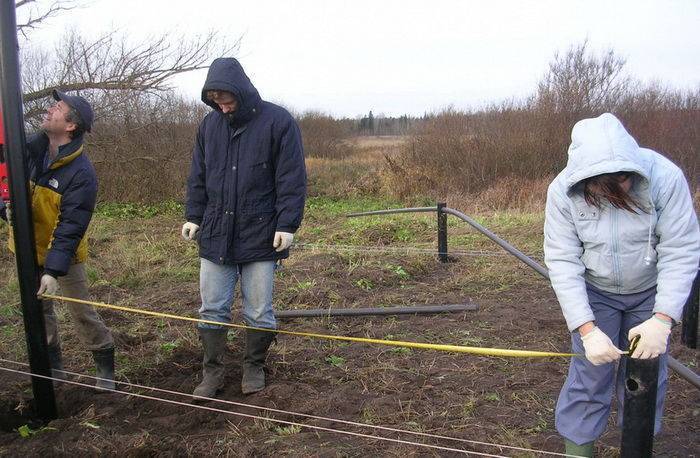

По всему периметру натягиваем бечёвку и размечаем маркером на бечевке промежуточные опоры

Устанавливаем каждую опору в приямки по отметкам и уровню и утрамбовываем землей

Закручиваем сваю и следим за отметками уровня и бечевки

После закрутки всех столбов отмечаем гидроуровнем одинаковые отметки

Болгаркой обрезаем все опоры по уровню

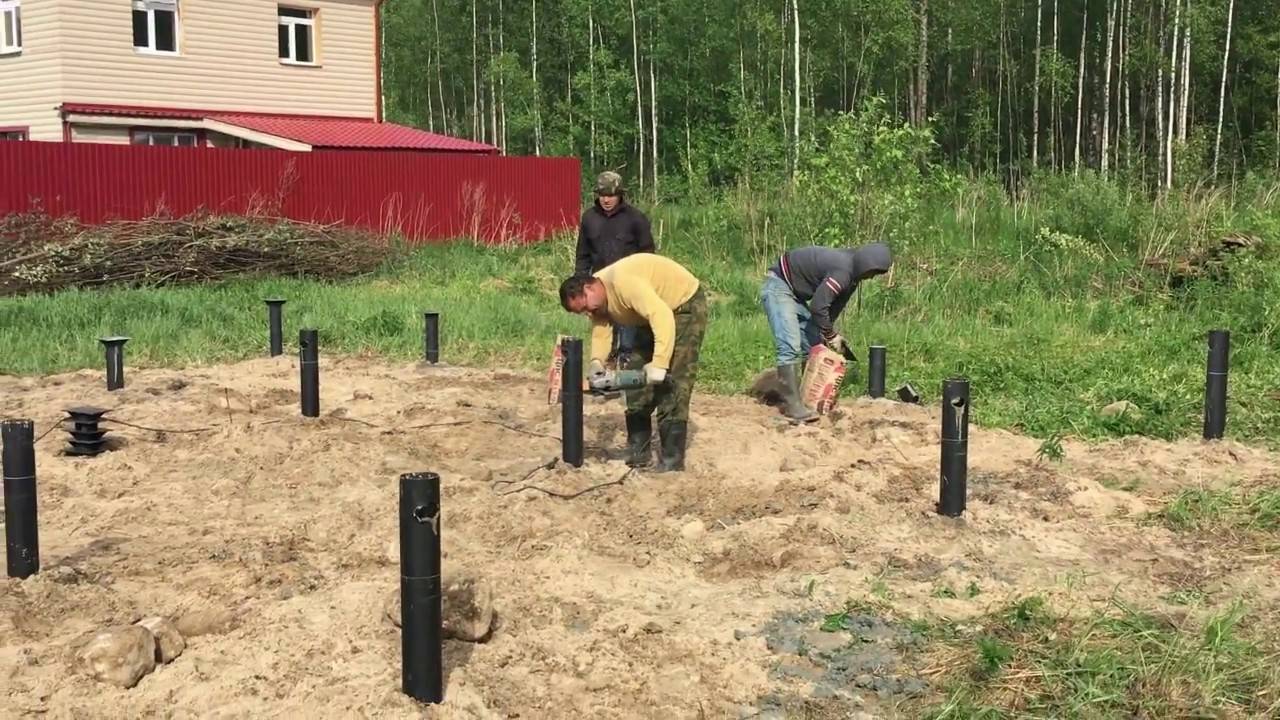

Заливаем цементно-песчаным раствором сваю до 10 см уровня до конца

Оставшуюся часть засыпаем готовой сухой цементно-песчаной смесью

Надеваем и привариваем оголовки, зачищаем и закрашиваем швы от коррозии

После того как сваи установлены на свое место, их обрезают на нужном уровне от земли. Потом эти опоры, из которых и состоит рассматриваемый вариант фундамента, рекомендуется залить изнутри бетоном. Это позволяет уберечь металл от коррозии и дополнительно усиливает все свайное винтовое поле.

Сверху на каждый установленный столб наваривается оголовок в виде квадратной стальной пластины размером порядка 25 х 25 см. А в завершении все сварные швы обрабатываются защитными составами. Дальше на этот свайный фундамент можно уже укладывать ростверк или сразу венцы сруба.

Чтобы ветер не гулял под домом и не выхолаживал его, столбы необходимо закрыть внешней облицовкой по всему периметру строения. Для этого прекрасно подойдут профнастил либо металлочерепица. Но можно воспользоваться и облицовочным кирпичом. Все на выбор хозяина коттеджа.

Применение фундамента на винтовых сваях

Для возведения винтового из железных свай фундамента бригаде в 5–7 человек зачастую достаточно одного дня. При этом ждать осадки или схватывания бетона не требуется.

Подобное основание полностью готово к дальнейшему строительству здания. Это ленточный или монолитный фундамент плитой необходимо выдерживать минимум 20–30 дней.

С винтовыми опорами этап устройства опор под дом занимает гораздо меньше времени.

Дом из СИП-Панелей

Недостатки

Практически все виды свайных фундаментов рассчитаны на нагрузку от построек с малой этажностью (1-2 этажа). При строительстве многоквартирного дома лучше остановиться на выборе другого типа основания. О том, в каких случаях стоит использовать свайный фундамент, смотрите в этом видео:

https://youtube.com/watch?v=lwqyOqDHOIs

Прочность и долговечность дома зависит от качества используемого материала, дешевые материалы могут иметь малую несущую способность.

Металлические трубы, которые используется в качестве винтовых свай, со временем подвергаются коррозии (особенно в местах сварки), даже при обработке защитными средствами.

Нижняя часть дома, построенного на винтовых сваях, требует качественного утепления.

Когда подходит такой тип реконструкции?

Преждевременное разрушение и проседание оснований чаще всего происходит по таким причинам:

• превышение допустимой нагрузки на грунт;
• неоднородный состав почвы на площадке;
• сезонные перепады температур;
• морозное пучение земельных масс;
• разрушение материалов под действием соленой или щелочной воды и т.д.

Внешние признаки, по которым можно судить о необходимости реконструкции:

• появление трещин в стенах сооружения;
• перекос дома;
• возникновение трудностей при открывании/закрывании окон и дверей.

Когда стал заметен хотя бы один из перечисленных признаков, собственнику необходимо срочно принять меры по усилению основания, чтобы предотвратить разрушение всей конструкции в дальнейшем.

На практике применяют различные технологии ремонта для кирпичных, пенобетонных, деревянных и шлаколитых домов:

• цементация кладки;
• строительство железобетонной обоймы;
• усиление торкретбетоном;
• уширение подошвы;
• устройство железобетонной рубашки и т.д.

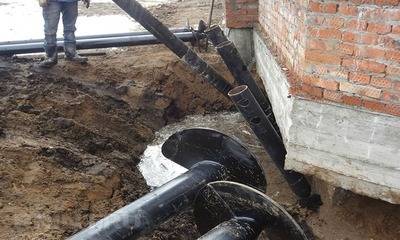

Среди всех существующих методик по ремонту фундамента особого внимания заслуживает реконструкция с помощью винтовых свай. Данный метод часто используется в домашнем строительстве, поскольку он отличается относительной дешевизной, простой монтажа, а также высокой скоростью проведения работ.

В зависимости от типа почвы и нагрузок выбирают тип силовых элементов:

• деревянные, каркасные и другие легковесные дома – металлические винтовые стержни;
• кирпичные и многоэтажные здания – буронабивные, буроинъекционные, вдавливаемые опоры.

Выбор нового фундамента

Выбор фундамента это очень важный момент в строительных и ремонтных работах, так как именно от него будет зависеть устойчивость и долговечность постройки.

Первым делом требуется определиться с будущей конструкцией заменяемого фундамента.

Фундамент под старый деревянный дом бывает разных типов:

1. Столбчатый – подойдет для поддержания небольших зданий, стены которого выполнены из дерева, укрепленных щитов или каркаса, которые не образуют сильную нагрузку. Обычно такой фундамент находит свое применение в строительстве небольших домиков расположенных на даче или в саду, сауны или бани, а также небольшого одноэтажного дома. Его выполнение основывается на установке столбов в местах, где предусмотрена максимальная нагрузка. Материал, выбранный для исполнения столбов, может быть разным. Им может выступать кирпич, железобетонные блоки, камень. Дистанция монтируемых столбов должна быть не менее двух метров.
2. Свайный буронабивной. Этот фундамент изготавливается прямо по месту строительной работы. Является модификацией столбчатого фундамента. Отличие у них в том, что в буронабивном фундаменте, в виде несущих выступают асбестовые трубы, которые заполнены специальным раствором. Конструктивно, свайный фундамент под старый дом, выстроен из свай, соединенных ростверком. Расположение несущих частей находится в более важных местах деревянного дома. Применение такого фундамента практикуется на тех участках, где грунт имеет высокое поднятие воды.
3. Винтовой свайный. Является самым доступным из всех фундаментных видов. Первоначально использовался в военных сооружениях. Чуть позже получил распространение и в частном использовании, благодаря своей простоте изготовления. Его можно применять в любом месте, даже при неровной поверхности.
4. Ленточный фундамент – это гарант надежности и прочности. Его используют в строительстве тяжелых зданий. Он подразделятся на сборный фундамент и монолитный. Первый вариант состоит из железобетонных блоков, а в состав второго варианта, входит бетон, основой которого является опалубка.

Установка винтовых свай

Переходим к установке самих винтовых столбов. На вид это обычный металлический столб на конце, которого установлена винтовая лопасть, которая позволяет столбу надежно закрепиться в земле и при этом процесс установки достаточно простой (необходимо просто закрутить столб в землю).

Верхний конец специально адаптирован под закручивание и имеет отверстие, в которое свободно помещается даже обычны лом (можно использоваться его для установки сваи).

Крайне важно установить сваю точно вертикально, поэтому закрутить ее самостоятельно может оказаться весьма сложной затеей или вовсе не возможной. Для этой задачи потребуется минимум 2 человека

Кроме этого ещё минимум один человек должен следить за работой и поправлять сваю, если та наклонится. Длина сваи может быть от 1,65 до 9 метров (выбирайте в зависимости от особенностей грунта). Закручивать винтовую сваю нужно примерно на 1.5 м (глубина промерзания грунта для средней полосы России), если винтовая свая длиной 2,5 м.

Все что осталось сделать для создания винтового фундамента своими руками — это залить сваи бетоном, приварить оголовок и установить ростверк (верхняя часть свайного фундамента, которая объединяет и связывает систему свай).

Для крепления ростверка можно использовать сварку (если он металлический), болты (если он деревянный), после чего винтовой фундамент своими руками будет полностью завершен.

Технология создания винтового фундамента достаточно простая и при этом не потребует много времени, поэтому создать подобную конструкцию у себя сможет каждый. Также если у Вас возникли сложности, и Вы хотите узнать больше о том, как создать винтовой фундамент своими руками, видео и фото помогут Вам лучше разобраться в этом вопросе.

Какие еще типы опор можно использовать?

Когда суммарные нагрузки превышают допустимые для винтовых свай, выбирают другой тип опор:

1. Буронабивные столбы – монтируют по периметру дома и под несущими стенами. С учетом определенного шага бурятся шурфы на глубину до твердого пласта грунта. Внутри скважин устраивают набивные опоры. Новые и старые силовые элементы жестко скрепляют между собой анкерами.
2. Буроинъекционные опоры – бурение скважин осуществляют сквозь старый фундамент под углом. Шурфы армируют и заполняют бетонным раствором.
3. Вдавливаемые опоры монтируют при помощи домкрата под основание старой силовой конструкции. Такие опоры имеют секционное строение: элементы при вдавливании поочередно стыкуются.

Забивные опоры не используют для ремонта, поскольку при их погружении в почву создаются дополнительные нагрузки на ослабленный фундамент.

Плюсы и минусы свайного основания

У каждого основания имеются плюсы и минусы. Это далеко не универсальный вариант для любого грунта. Не для каждого участка он подойдет. Зато стоит такое основание под частный дом не так дорого, как фундамент плита или заглубленный ниже точки промерзания жб ленточный аналог. В винтовом исполнении опора на сваях обойдется на 30–40%, а в буронабивном – на 20–25% дешевле.

Чтобы такое основание прослужило долго, подготовку его проекта лучше доверить профессионалам. Здесь очень важны тщательные исследования грунта и грамотные расчеты. Необходимо заранее предусмотреть, как поведет себя каждая свая в будущем под нагрузкой. Малейшая ошибка – ростверк и стены на нем поведет сразу же. В результате даже кровля из металлочерепицы или профнастила на крыше будет повреждена, не говоря уж о треснувших перегородках внутри здания.

Пример на забивных сваях

Второй важный момент – это ограничения по весу строения. Тяжелый керамический кирпич или бетон для коттеджа на свайном фундаменте брать точно не стоит. Здесь больше приемлемы каркасные либо пенобетонные технологии. Они позволяют возвести легкие стены, которые простоят на винтовых либо буронабивных опорах долго и без проблем.

И вообще, прежде чем выбирать тип основания под свой дом, следует тщательно изучить, что такое СИП-панели, кирпич, брус, бревно, газо- и пеноблоки со всеми их характеристиками и плюсами с минусами. Вес стройматериала стен сильно влияет на выбор вида фундаментного основания.

Установка винтовых свай своими руками

Установка винтовых свай своими руками

Процесс монтажа всегда начинается с подготовки всего необходимого. В данном случае потребуются:

• оголовки 25х25 см;
• водяной уровень;
• рулетка;
• небольшие колья для разметки;
• магнитный уровень;
• лопата;
• маркер (обязательно белого цвета);
• пара рычагов (двухметровых труб, которые будут надеваться на железный лом);
• резервуар для приготовления бетонного раствора;
• болгарка;
• цемент;
• антикоррозийное покрытие;
• вода;
• песок;
• дизельный генератор (если еще не подведено электричество);
• сварочный аппарат;
• помощники (минимум три человека).

Технология монтажа

Особенности конструкции винтовых свай

Шаг 1. Вначале выполняется разметка периметра. Исходя из геологических и топографических данных, составляется чертеж, в котором будет указано точное количество свай. Изделия нужно равномерно распределить по периметру, при этом расстояние между ними не должно превышать 3 м. Если оно будет большим, то основание дома не обретет требуемой несущей способности и, следовательно, начнет провисать обвязочный брус.

Образец установки в мягкий глиняный, торфяной или водный грунт

Шаг 2. Далее выставляется периметр. Для измерения диагонали используется формула:

а² + b ² = с²

Если представить, что диагональ разделит периметр на два прямоугольных треугольника, то а и b – это катеты каждой из двух фигур, а с – гипотенуза (диагональ).

После измерения диагоналей по четырем углам устанавливаются небольшие колышки.

После измерения диагоналей по четырем углам устанавливаются небольшие колышки

Шаг 3. Сооружение свайного поля начинается с завинчивания угловых свай – они будут своего рода ориентирами для разметки. Перед ввинчиванием выкапывается небольшой приямок глубиной в 50-70 см в заранее отмеченном месте. Как уже говорилось, каждая свая должна углубиться ниже уровня промерзания почвы – так она не будет выдавливаться под действием морозного пучения. Более того, нужно все время проверять горизонтальность свай при помощи отвеса или уровня.

Ввинчивание свай

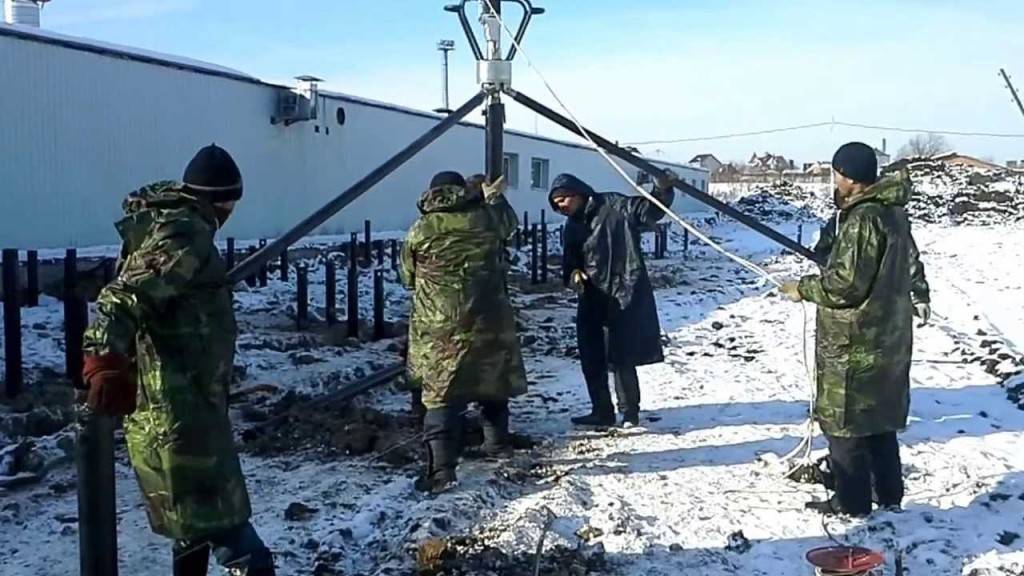

Сама процедура ввинчивания выглядит так: в техническое отверстие устанавливается рычаг – лом или стальная труба соответствующего диаметра, далее на рычаг надеваются две трубы побольше. К свае крепится магнитный уровень для контроля вертикальности, угол наклона при этом должен быть не больше 2ᵒ. Если этого не сделать, то нагрузка распределится неравномерно и сама свая, следовательно, деформируется.

Шаг 4. Все остальные сваи вкручиваются по выполненной ранее разметке.

Монтаж винтовых свай

Шаг 5. Далее с помощью водного уровня и болгарки сваи обрезаются. При этом обрезать нужно минимум 10 см (длина технических отверстий).

Шаг 6. После обрезки сваи бетонируются – это защитит от коррозии их внутреннюю поверхность. Для приготовления раствора используется цемент марки M-150.

Шаг 7. Финальный этап работы – это приваривание оголовков. Их одевают на сваи, приваривают и тщательно зачищают шов. Затем наносится антикоррозийное вещество.

К оголовкам фиксируются связующие для обвязки будущего дома.
