Как сделать водяной теплый пол

Монтаж контура отопления трубами.


Монтаж теплого пола

Тут нужно не забыть учесть повороты, диаметр и шаг труб. Так же во время этого этапа следует установить коллекторный шкаф. Так же можно установить гофру для защиты труб в местах стыковки труб с узлом и полом. Во время этого этапа следует закрепить демпферную ленту. Нельзя использовать и паять полипропиленовые трубы.

Порядок действий при выкладке труб:

  1. На один конец размотанной трубы крепим фитинг, защитную гофру и подсоединяем к коллектору. (трубу следует разматывать отрезками по 10-15 м.)

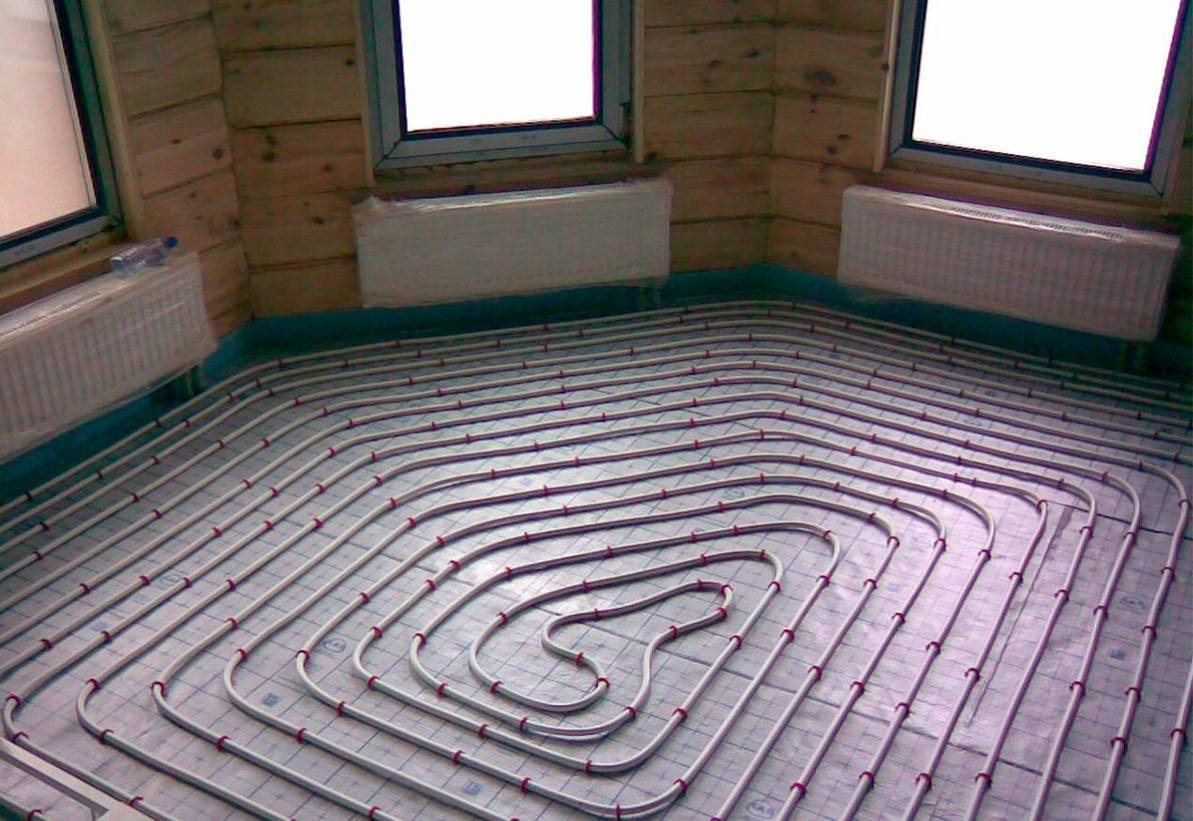

  2. По заранее размеченному маркером контуру выкладываем трубу. Фиксацию производим посредством гарпун-скоб (крепление происходит на прямых участках трубы, через каждые 30-40 см.) Гарпун-скобы следует устанавливать не сразу, а только после выкладки 5-10 м. трубы
  3. Проложив трубу по всей разметке, подводим её к коллектору и отрезаем. Надеваем фитинг и крепим к коллектору. Отмечаем длину отрезка контура. Это потребуется для последующей балансировки.

Выбор труб для нагрева пола

В отличие от распространённого мнения выбор труб для устройства теплообменника в полу не так широк. Всего существует два варианта: сшитый полиэтилен и медь. Самые очевидные плюсы специальных материалов — это долговечность, стойкость к деформациям, малый коэффициент линейного расширения. Но главное преимущество — кислородный барьер, который, в конечном счёте, пресекает возникновение осадка на внутренней поверхности труб.

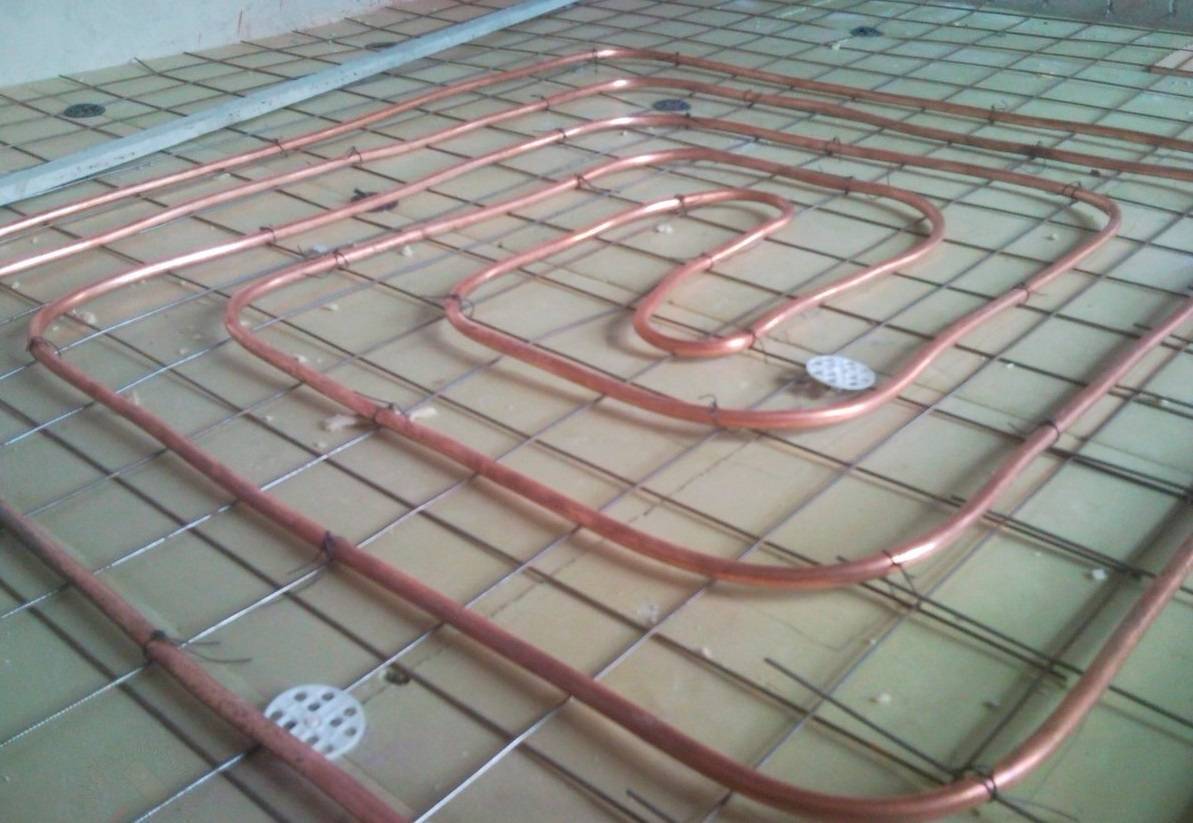

Смысл использования меди в высокой теплопроводности трубок и устойчивости к коррозии. Очевидным недостатком можно назвать сложность монтажа и высокий риск выхода из строя при наличии твёрдых частиц (песка) в теплоносителе. Не смотря на то, что для пайки нужна лишь недорогая газовая лампа и флюс, правильно согнуть змеевик — сложная задача. Это при том, что поворотов медной трубки может быть несколько десятков и одна ошибка, повлёкшая излом, приводит к браку всего отрезка или необходимости дополнительной пайки.

Полимерные (полиэтиленовые) трубки имеют более высокий коэффициент теплового расширения, помимо этого теряют прочностные свойства при нагреве выше эксплуатационных температур, однако в тёплых полах в принципе теплоноситель не нагревается свыше 40 оС. Удобство монтажа — очевидный плюс. Легко гнётся и укладывается спиралью или змеевиком. Труба поставляется в бухтах по 200 м, позволяя укладывать тёплые полы без единого соединения во всём объёме будущей стяжки. Большая часть фирменных полиэтиленовых трубок подразумевает использование специального инструмента для опрессовки и сварки.

Условия установки водяного теплого пола

Если свой дом вы строите самостоятельно, то предусмотреть разводку теплого пола по комнатам не будет сложно. Вам достаточно все делать поэтапно, рассчитывать высоту порогов дверей и самих помещений. Но бывает так, что в купленном доме или коттедже уже все установлено, а полы с подогревом застройщик не предусмотрел. В такой ситуации произвести установку становится очень сложно – вы либо вынуждены производить демонтаж напольного покрытия и стяжки, либо поднимать уровень пола, что допустимо не во всех случаях.

Разводка теплого пола

Можно придумать решение проблемы, но оно всегда будет связано с некоторыми условностями. Давайте попробуем копнуть глубже, и разберемся в строении пола, прежде чем давать советы.

Схема «пирога» пола с водяным подогревом

На картинке выше прекрасно видно, что система теплого пола включает в себя несколько слоев, каждый из которых имеет свою толщину. Общая толщина при этом может достигать 10-15 см — сильно уменьшать ее нельзя, так как выделяемое тепло может негативно сказаться на целостности напольного покрытия. Давайте по порядку о каждом слое.

Основание или черновой пол представляет собой бетонную плиту в виде готового ЖБИ или залитую по опалубке или грунту. Эта часть пола несет на себе основные нагрузки и предварительно выравнивает пол в помещении. Ее толщина в расчет фактически не берется, так как ниже опускаться некуда. В зависимости от типа пола под основанием могут находиться слои гидро- и пароизоляции, а также слой экструдированного пенополистирола в качестве утеплителя.

Черновой пол

  • Далее на пол укладывается гидроизоляционный слой. Его необходимо делать на межэтажных перекрытиях, чтобы исключить возможность подтопления нижних этажей.
  • Третьим слоем идет утеплитель. Тут вариантов несколько – можно взять пенополистирольные плиты, в которых уже имеются пазы под разводку теплых полов, можно взять простые плиты, а можно и фольгированный материал на вспененной полимерной подложке. Названий у них много, но самый известный – пенофол. Установка слоя утеплителя необходима в обязательном порядке, иначе большая часть тепла будет уходить на прогрев грунта и чернового пола, что совершенно не нужно.

Вспененный фольгированный утеплитель

Теплораспределительные пластины

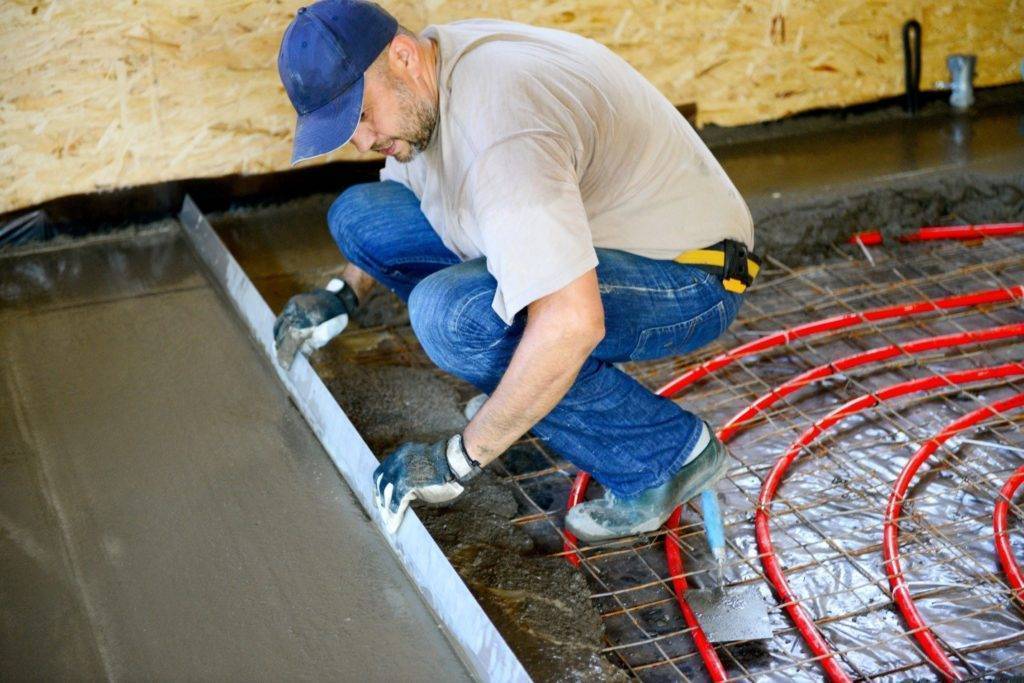

Поверх теплого пола делается еще один слой стяжки – обратите внимание, что под сеткой настелена гидроизоляционная пленка

  • Следующий слой – чистовая стяжка, толщина которой рекомендована не меньше 8,5 см. Это обеспечивает более равномерный прогрев с умеренной скоростью, что помогает сохранить отделку из керамической и прочей плитки, которые приклеиваются к основанию.
  • Последний слой – напольное покрытие. Он может занимать, в зависимости от ровности чистовой стяжки, от 8 до 20 мм. Также на этот параметр влияет тип материала отделки.

Ламинат и теплый пол в одной конструкции

Вот и получаем минимальную толщину утепленного пола в упомянутые средние 12 см. Это значение может быть и больше – нужно смотреть на конкретный объект.

Основа под теплый пол

Если речь идет о доме с бетонными перекрытиями, то самый доступный общепринятый вариант — это бетонная стяжка с водяным подогревом. Такой же способ применяется и для первых (цокольных) этажей частных коттеджей, если основание пола находится на песчаной подушке, которая расположена непосредственно на грунте.

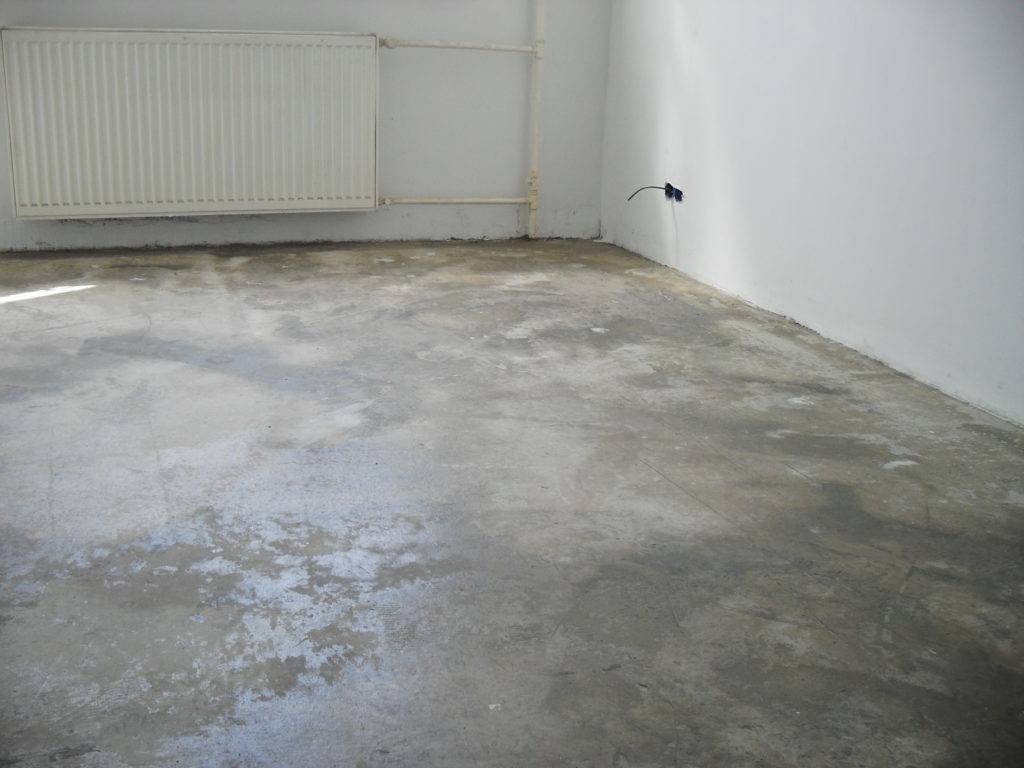

Установка теплого пола своими руками начинается с подготовки основания. Основа для создания теплого пола должна быть ровной, без выступов и впадин. Максимально допустимый перепад составляет 5 мм. Если глубина дефектов поверхности достигает 1-2 см, то придется насыпать и разровнять тонкий слой гранитного отсева (мелкий щебень) с размером зерна до 5мм. Поверх выравнивающего слоя придется уложить пленку и при укладке теплоизоляции ходить по деревянным щитам. В противном случае выравнивающий слой сам станет источником неровностей.

Недостатки и преимущества устройств этого вида

К достоинствам можно отнести следующие характеристики:

  1. Эстетичность. Абсолютно все элементы скрыты от глаз, что существенно облегчает дальнейшую планировку интерьера. Отсутствуют такие ненужные элементы как стыки и радиаторы, которые зачастую пытаются скрыть при помощи различных декоративных ширм или панелей, которые со временем подлежат замене.
  2. Безопасность. Все нагревательные элементы скрыты, поэтому не представляют опасности даже для маленьких детей, исключая шанс получения ожогов и травм, при контакте с горячими элементами конструкции.
  3. Уровень комфорта. Водяной теплый пол как бы рассчитан на равномерный прогрев помещения, позволяя создать оптимальный микроклимат в любой комнате. Наличие подобных устройств позволяет ходить босиком круглый год и играть на полу с детьми.
  4. Экономичность. Энергопотребление будет снижено на 25%, при этом температура теплоносителя составит не более 50°C. Если потолки высокие, а помещение более чем просторное, то уровень экономии может достигать 60% благодаря тому, что воздух будет прогреваться на расстоянии до 2-х метров от поверхности напольного покрытия.

Существенные недостатки:

  1. Большинство специалистов склонны утверждать то, что этот вид теплых полов не рекомендуется устанавливать в качестве основного источника обогрева. Основным он может быть только в случае наличия современного и хорошо утепленного жилья, окна и двери которого выполнены из прочного и толстого энергоемкого материала. В местах, где расположены коридоры и лестницы, понадобится установка дополнительного конвектора или радиатора.
  2. Монтажные работы достаточно трудоемки. Для монтажа необходимого оборудования используется исключительно ровная и заранее подготовленная поверхность. Для ее создания понадобятся различные материалы и много времени (только бетонная стяжка будет высыхать на протяжении 28 дней).
  3. Шанс образования протечки будет всегда. При обнаружении участка, где расположена поломка, срывается не только напольное покрытие, но и сама бетонная стяжка.

Требования к помещениям

Перед монтажом теплого пола из труб с водой необходимо выяснить – выдержит ли межэтажное перекрытие дополнительную нагрузку. При правильном устройстве по СНиПам бетонная стяжка над укладываемым трубопроводом с теплоносителем должна подниматься на 45–50 мм. Тоньше нельзя из-за низкой прочности получающегося слоя, а толще делать не рекомендуется, потому что вырастает энергопотребление на прогрев бетона.

Каждый квадратный метр стяжки из ЦПС с маркой М300 и высотой 10 мм – это приблизительно 22 кг. Плюс сюда добавляется вес арматуры и утеплителя, а также напольного покрытия.

В итоге общая нагрузка на перекрытие от «теплого пола» в комнате 15–20 квадратов нередко превышает пару тонн. Если плита между этажами не способна выдержать такую дополнительную массу, то рассматриваемую систему обогрева делать нельзя.

Твердеющий бетон и температурные колебания – вещи несовместимые. Также нельзя для его просушки прибегать к преждевременному включению водяного пола на «отопление», что приведет к появлению в бетонном слое локальных участков с перегревом. В этих случаях стяжка неизбежно растрескается и утратит свою прочность.

Теплопроводимость разных материалов

Включение и проверка (опрессовка) гидравлической обогревательной системы

Итак, после установки системы необходимо проверить ее работу под высоким давлением. Проверка происходит при подаче воды (давление 6 бар), испытательный период – 24 часа. Испытание системы происходит в идеале холодной водой и разогретой. И при холодной, и при горячей опрессовке следует следить за тем, чтобы все элементы системы находились в рабочем состоянии, исправно функционировали, и чтобы давление не упало более, чем на 1,5 барв.

Убедившись, что в системе нет сбоев, подтекания, расширений труб, можно завершать процесс укладывания водяного теплого пола заливкой стяжки поверх труб.

Заливка должна производиться при работающей водонагревательной системе, при давлении. Наконец, после заливки стяжки нужно набраться терпения и подождать не менее 28-30 дней. И только по истечение данного срока можно продолжить ремонт – заняться напольным покрытием.

Виды теплых полов

Перед тем, как сделать теплый пол своими руками, необходимо разобраться, какие виды отопительных систем бывают и, какие из них больше подходят для конкретного жилища.

Основные преимущества теплых полов:

  • равномерный прогрев помещения;
  • комфортность;
  • полная автономность.

Получаемое с помощью этих полов тепло эффективно используется для обогрева помещений. Как выбрать теплый пол для своего жилища? Существуют различные виды теплых полов, поэтому определить, какой лучше из них, можно только узнав все их плюсы и минусы. Одни из них прогреваются при помощи горячей воды (водяные), а другие – электричества (электрические). Последние подразделяются на 3 вида:

  1. стержневой;
  2. кабельного типа;
  3. пленочный.

Все полы имеют свои преимущества и недостатки. Так к преимуществам водяных теплых полов относятся:

  • отсутствие конверсии воздуха, создающее более комфортную атмосферу в доме;
  • сравнительно низкая температура нагревателя;
  • отсутствие сырых углов, что предотвращает образование грибка;
  • нормальная влажность воздуха в помещении;
  • легкость уборки;
  • саморегулирование теплообмена при изменении температуры;
  • экономичность, позволяющая сократить расходы отопления на 20–30%;
  • отсутствие радиаторов отопления;
  • длительный срок службы (до 50 лет).

К минусам водяных полов можно отнести только то, что их нельзя использовать в многоквартирном доме от центральной системы отопления и на их устройство в таких зданиях требуется разрешение служб жилищно-коммунального хозяйства.

К преимуществам электрического теплого пола относятся те же свойства, что и водяного, но кроме этого у них еще существует возможность ремонта локальных неисправностей и установка без специального оборудования и разрешений.


Теплый пол своими руками

Многие задумываются над тем, подходит ли ламинат под теплый пол? Какие материалы используются для половых покрытий? К минусам таких отопительных систем можно отнести:

  • Ограничение в выборе вида напольного покрытия. Это значит, что его коэффициент теплопередачи не должен превышать 0,15 Вт/м2К. Для декоративного покрытия такого пола подходят: плитка, наливные полы, гранит, мрамор, линолеум, ламинат, ковровое покрытие, имеющие разрешающую маркировку. Таким образом, теплый пол под ковролин или под ковер можно монтировать, только с соблюдением выше перечисленных требований.
  • Необходимость приподнимания пола на 6–10 см.
  • Инерционность нагрева в течение 3–5 часов.
  • Использование мебели из натурального дерева, поскольку изделия из МДФ, ДСП, пластика при постоянном нагревании могут выделять вредные для человека вещества.
  • Довольно высокие финансовые затраты на электроэнергию при устройстве электрических полов.

С учетом всех выше перечисленных преимуществ и недостатков теплых полов их предпочтительнее монтировать в небольших помещениях: в ванной, коридоре, туалете, кухне, спальне, на утепленном балконе. Чаще всего мастера укладывают теплый пол под плитку. Это обусловлено хорошими теплопроводящими характеристиками керамики. Для круглосуточного обогрева помещений больше подходят водяные полы.

Теплые полы подразделяют на 2 вида:

  1. Комфортные, слегка подогревающие стяжку, гарантирующие приятные ощущения при ходьбе. Наряду с ними применяются и другие системы отопления.
  2. Отопительные, когда кроме создания комфортных условий они являются полноценным отоплением.

Для квартир в многоэтажных домах лучше использовать электрический теплый пол, а в частных домах – водяной. Теплый водяной пол редко дает удельную мощность более 100 Вт/м2, поэтому такое отопление следует использовать в хорошо утепленных строениях.

Расчет водяного теплого пола или электрической системы лучше доверить специалистам, поскольку не каждый сможет просчитать все необходимые показатели в соответствии с санитарными нормами. Рассчитать, сколько стоит теплый пол, каждый может самостоятельно, воспользовавшись онлайн-калькулятором.

Выбор оптимального решения

Более простыми в укладке и безопасными в эксплуатации вариантами теплых полов в квартире считаются электрические системы. Их монтаж проводится с помощью обычного набора электрика – плоскогубцами, кусачками, ножом, тестером и отверткой. Регламентируются электрические системы не так жестко, как водяные аналоги.

Если проводить устройство теплых полов в квартире законным путем, то моральные и материальные затраты на получения различных разрешений сведут на нет всякий экономический эффект. Если действовать самовольно – велик риск значительных штрафов. Намного меньше проблем встречает применение в многоквартирных домах кабельных и пленочных ИК полов.

Установка отражающей пленки

Одной из основных особенностей теплого пола является наличие в его пироге пленки, отражающей тепло вверх в помещение. От этого слоя напрямую зависит эффективность напольной системы обогрева. Укладывается он поверх теплоизоляции под прослой с трубами или электрическими матами (кабелями).

Применять на этом этапе монтажа обычную фольгу или фольгированный полиэтилен, предназначенный для пароизоляции, следует с осторожностью. Алюминий от контакта с щелочным бетоном может истончиться и утратить свою отражающую способность

Если трубы теплого пола будут закрываться гипсовой стяжкой или настилом, то еще ничего страшного. Но при использовании цементного раствора от такого варианта лучше сразу отказаться. В этом случае инструкции от производителей применяемых материалов и строительные нормы разрешают только фольгированные пленки со специальным покрытием.

Установка защитной пленки

Отражающий подстил позволяет избежать неравномерного нагрева отдельных участков пола. Без него непосредственно над трубой поверхность будет более теплой, нежели буквально в 5–10 сантиметрах рядом, где трубопровода с горячей водой нет. Экономить на пленке с фольгой не стоит.
