Винтовая лестница своими руками: винтовые лестницы на второй этаж, делаем самостоятельно

Выбор материала

Если вы решили изготовить винтовую лестницу своими руками, чертеж этой конструкции для начала рекомендуется подготовить. Довольно важным этапом является выбор материала, ведь именно он определяет долговечность и прочность конструкции. В роли основного несущего элемента выступает металлическая или асбоцементная труба, на которую будут крепиться ступени. Использовать для этого можно один из нескольких видов соединений:

  • болты;
  • муфты;
  • сварка.

Иногда при изготовлении опоры используются следующие материалы:

  • древесина;
  • камень;
  • бетон;
  • кирпич.

А вот перила следует изготовить из древесины твердых пород, однако можно использовать и металл. Некоторые мастера комбинируют эти решения. Ступени можно изготовить из:

  • ясеня;
  • дуба;
  • бука;
  • металла.

Однако встречаются и пластмассовые, а также стеклянные ступени.

Монтаж перил для лестницы

Монтаж состоит из двух этапов: из подготовки и установки перила Подготовка к монтажу:

  • определяется место установки балясины;
  • делаются углубления в указанным местах;
  • устанавливается шкант, который выступает над ступеньками примерно на 1 см;
  • в каждой балясине открывается отверстие в нижней и верхней части;

Монтаж:

  1. устанавливаются несущие балки. Они должны быть установлены в начале и в конце лестницы;
  2. монтируются переходные стойки перил
  3. проверяется угловая симметрия;
  4. для фиксации поручня, шкант вставляется в выемки;
  5. основание и выемки балясин, смазываются клеем;
  6. устанавливаются столбцы;
  7. верхний брус балясины смазывается клеем;
  8. поручень прикладывается на балясинах и фиксируется;

Одно из главных преимуществ винтовой лестницы — экономия площади

  • Винтовая лестница отлично подойдет в качестве дополнительной, внутренней для мансардных помещений, например, если основная находится с наружной стороны здания. Основная лестница необходима для подъема наверх крупногабаритных предметов, например, мебели и бытовой техники, а без винтовой трудно будет обойтись в зимнее время.
  • Выбирая этот вариант, можно сэкономить не только на площади комнат, но и на общих денежных затратах. Винтовая лестница нередко обходится значительно дешевле маршевых — из-за меньшего количества материалов, необходимых для ее изготовления, а также, в некоторых случаях — из-за простоты ее монтажа.
  • Этот оригинальный элемент придаст интерьеру эксклюзивность, что для многих владельцев особняков тоже является немаловажным, а иногда – и предопределяющим фактором.

2. Есть у этой конструкции и свои существенные минусы:

  • Главное, что можно отнести к отрицательным моментам — это невозможность или крайняя затрудненность подъема по винтовой конструкции крупногабаритных предметов.
  • Если на втором этаже находится жилое, часто посещаемое помещение и по лестнице жильцам квартиры приходится подниматься и спускаться несколько раз за день, то это обстоятельство может плохо повлиять на настроение, а возможно даже — и на самочувствие. Поэтому, лучше всего устроить на втором этаже спальни, куда поднимаются не так часто, или, как говорилось выше, можно иметь основную маршевую лестницу и винтовую – в качестве декоративной.

Основные разновидности винтовых лестниц

Винтовые лестницы разделяют несколько основных разновидностей, в зависимости от конструкции и крепления ступеней. Но во всех случаях ступени крепятся радиально с небольшими поворотами каждой очередной, образуя некоторое подобие направления резьбы обычного винта, откуда и пошло название этой модели лестниц.

Монтаж конструкции

Все части трубы разрезаны на гильзы, теперь свариваем между собой все части ступеней, вкладывая их в кондуктор. Затем полученные детали привариваются к гильзам.

В качестве опорной стойки применяется труба со средним диаметром, которая по длине должна соответствовать высоте лестницы. Чтобы собрать всю конструкцию, нужно на опорную стойку надеть гильзы с приваренными к ним каркасами ступеней, выровнять и сварить все элементы между собой.

Гильзы должны плотно облегать опору, для этого можно использовать уплотнительные кольца изнутри, которые ввариваются в зазор между двумя трубами.

Свойства и характеристики материалов для винтовых лестничных конструкций

Для того чтобы винтовая лестница в частном доме прослужила как можно больше, необходимо, чтобы все используемые материалы отличались качеством и надежностью. Здесь речь идёт и о монтажных фурнитурах, и о декоративных аксессуарах. На данный момент наиболее популярными считаются конструкции из металла, чугуна, массива дерева или бетона.

Говоря о монолитных бетонных лестницах, их будет очень сложно вписывать в обстановку любого помещения, так как они являются самыми тяжёлыми, а в любом интерьере смотрятся холодно и очень строго. Если говорить о таком материале, как стекло, такая разновидность изделий является одной из самых популярных, так как визуально и на практике не отбирает много свободного пространства.

Но, несмотря на это, самыми популярными на данный момент являются металлические и деревянные системы, так как каждая из них имеет намного больше преимуществ, чем недостатков.

Металл

При установке винтовой лестницы из металла хозяин дома сможет рассчитывать на наибольший срок эксплуатации и прочность. При этом конструкция будет хорошо сочетаться с другими материалами и предметами интерьера. Сооружение можно будет покрасить в абсолютно любой оттенок, что позволит лишний раз подчеркнуть задумку дизайнера помещения.

К основным преимуществам металлической конструкции можно отнести следующее:

  • самые разнообразные расцветки и формы вместе с комбинированными вариантами;
  • большой срок эксплуатации и гармоничность в любом интерьере;
  • хорошая устойчивость из-за жесткой опоры;
  • повышенная надежность;
  • возможность выбрать привлекательное декоративное оформление;
  • для обеспечения оригинальности проекта можно использовать красивые кованые элементы.

Данную лестницу можно сделать из различных материалов

Дерево

Деревянные винтовые лестницы очень часто устанавливают в загородных домах, коттеджах и на даче. Этот материал привлекателен тем, что всегда излучает тепло и дарит необходимый уют. Он выигрышно смотрится в любом интерьере и плюс ко всему обладает необходимой долговечностью и прочностью. Также не стоит забывать о том, что дерево – один из самых податливых материалов для обработки, поэтому здесь практически не предусмотрено никаких ограничений для самых смелых дизайнерских решений.

Среди положительных сторон квадратных и других винтовых лестниц из дерева можно выделить следующее:

  1. Небольшой вес при возможности выдерживать большие нагрузки на ступени.
  2. Экологичность материала.
  3. Привлекательная текстура и гибкость для выполнения оригинальных сооружений.
  4. Удачные сочетания практически со всеми другими природными и не природными материалами.
  5. Продолжительный срок эксплуатации, но для этого за сооружением придётся хорошо ухаживать.
  6. Минимальные габариты для установки лестницы.

Железобетон

В наше время железобетонные конструкции можно встретить очень редко. Они практически не пользуются популярностью из-за своей громоздкости и тяжёлого веса, так как установка винтовой бетонной лестницы будет означать, что человеку необходимо позаботиться о том, чтобы подготовить платформу, способную выдерживать высокие нагрузки. Такое решение может быть связано только с некоторыми особенностями помещения, где необходимо обеспечить подъём на верхние или спуск на нижние этажи.

Деревянная винтовая лестница своими руками

По сути, сделать винтовую лестницу для дома, которая станет изысканным компонентом помещения, можно и самостоятельно, помня о нюансах, имеющих принципиальное значение:

  1. Профессионалы советуют для комфортного движения делать ширину пролета не меньше 100 см, тогда ширина конструкции получается чуть более двух метров, при условии, что несущая опора будет иметь диаметр 20-50 мм.
  2. Недорогим и в то же время надежным вариантом, который является одним из самых распространенных, считается конструкция, когда ступени закреплены на несущей опоре и винтовых поручнях с балясинами.
  3. Другая конструкция, с гнуто-клееными поручнями, с закрепленными на них ступенями и подступнями без сооружения опоры в центре, значительно дороже и требует больше трудозатрат.

Взятый в горизонтальной плоскости лестничный винт может иметь форму круга или многоугольника (когда конструкция находится около стен). Чтобы установить ступеньки, делаются углубления в стене, где готовят закладки для последующего монтажа.

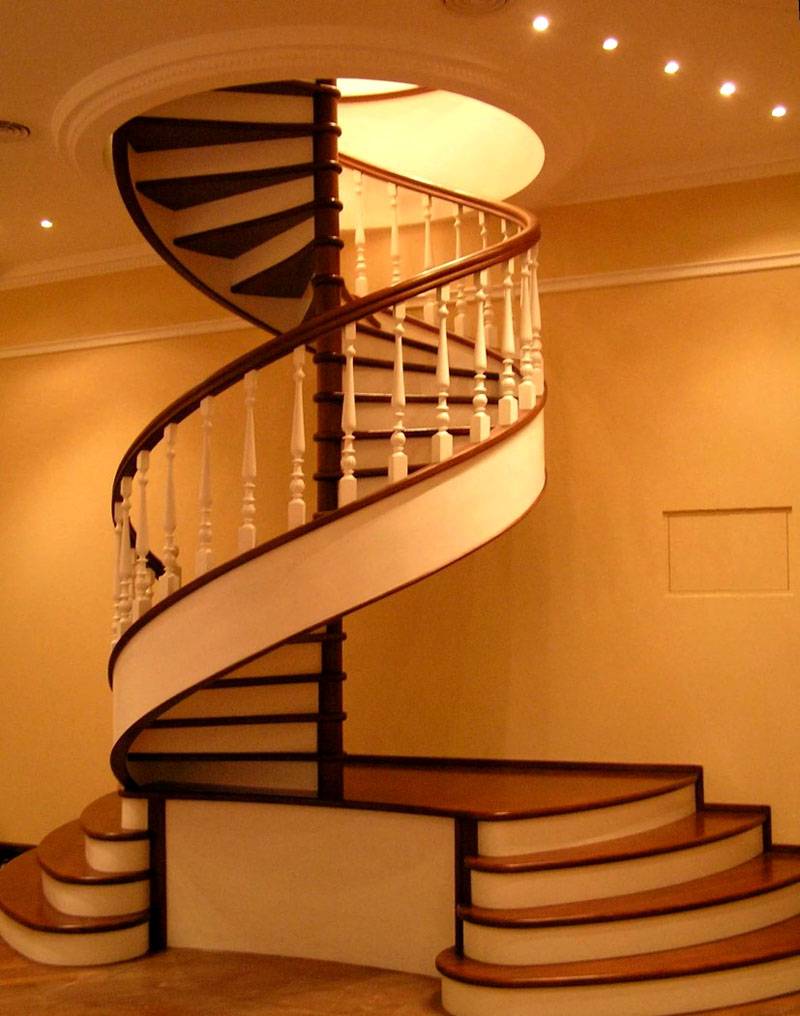

Деревянная винтовая лестница своими руками

Какие материалы использовать для изготовления винтовых лестниц?

От выбранного материала зависит прочность и долговечность лестницы. В качестве главного несущего элемента конструкции подойдет асбоцементная или металлическая труба, на которую способом сварки, болтового или муфтового соединения крепятся ступени. Иногда при изготовлении опоры применяют кирпич, бетон, камень или дерево.

Перила делают из дерева твердых пород, металла, возможно их комбинированное применение. Помимо традиционных буковых, дубовых, ясеневых и металлических ступеней сегодня нередко встречаются стеклянные или пластмассовые ступени.

Инструкция по сборке модульной лестницы своими руками

Вам потребуются круглые металлические трубы с толстыми стенками. Сделать их самостоятельно вряд ли получится, поэтому лучше приобрести их в специализированной организации. Эти трубы пойдут на модули.

Также потребуется хорошие прочные трубы,  из которых вы будете делать несущие опоры.

Ступени вы можете самостоятельно выпилить из древесины либо заказать в организации, работающей по данному профилю. То же касается и заготовок для балясин и перил. Вы можете выпилить их самостоятельно либо купить готовые элементы в магазине. Кроме того, вам потребуется сварочный аппарат, а также цемент, вода и песок для изготовления бетонного раствора.

Процесс монтажа каркаса модульной системы

  1. Нарежьте трубы в соответствии по имеющимся размерам, используя болгарку.
  2. Приварите прямоугольную профтрубу к круглой с двух сторон от разреза, стяните при помощи болтов. Это обеспечит конструкции необходимую прочность.
  3. Отрезок тонкой трубы вставьте в толстую, стяните болтами.
  4. По этой схеме изготовьте необходимое количество модулей. Финишный и стартовый модули будут несколько отличаться. К ним следует дополнительно приварить металлическую площадку, при помощи которой модуль будет прикрепляться к перекрытию анкерами.

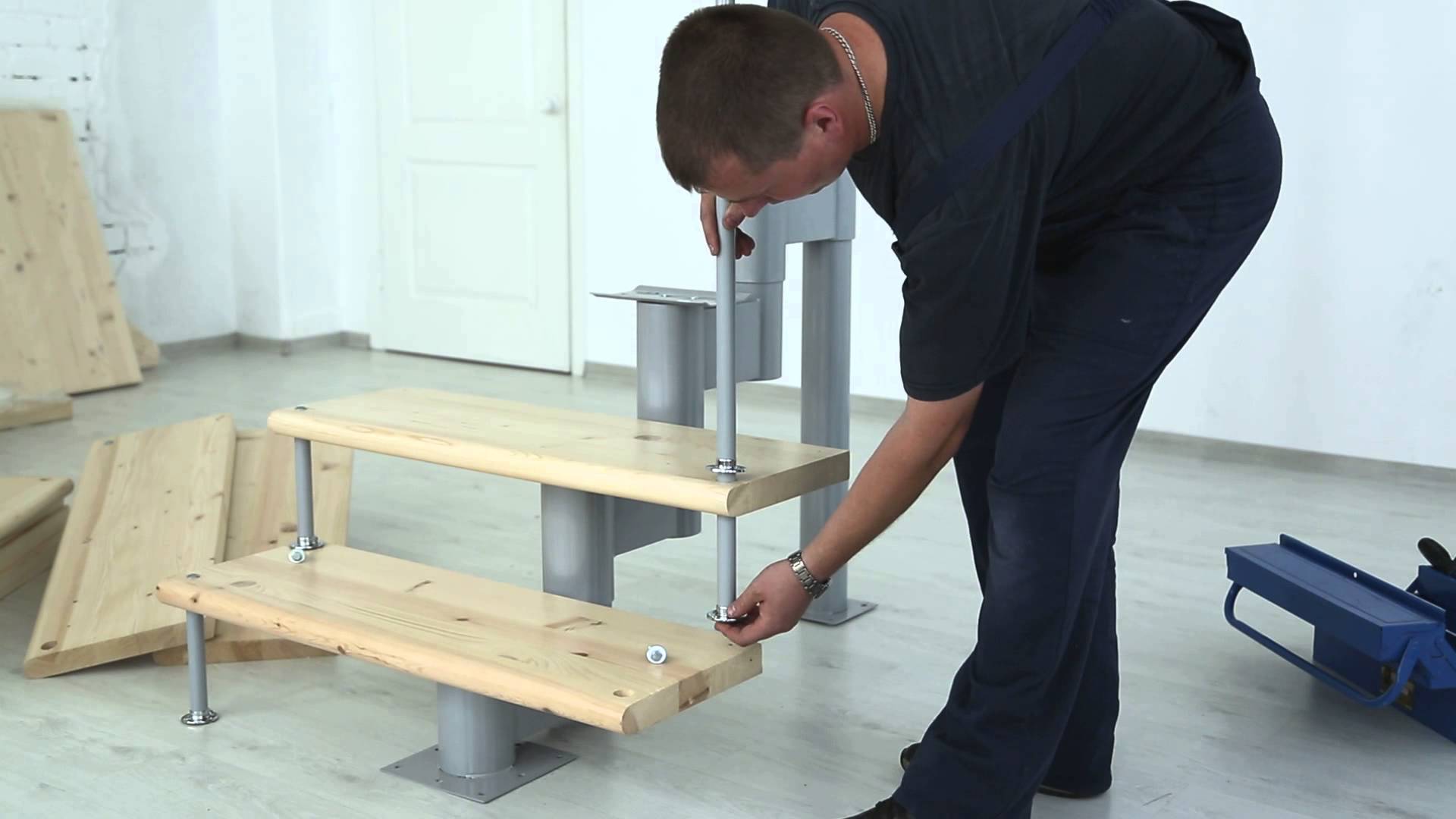

Монтаж модульной лестницы

  • Промажьте модули изнутри при помощи масла или смазки WD-40.
  • Установите стартовый модуль на пол, подстелив под него фанеру или гофрокартон.
  • Вставляйте элементы один в один, как будто собираете колонну. Финишный модуль закрепите таким образом, чтобы последняя ступень оказалось вровень с полом второго этажа. Для работы  используйте строительный уровень.

  • Начинайте аккуратно раздвигать каркас. Вы не повредите имеющееся у вас напольное покрытие, если, как мы рекомендовали выше, подстелили под нижний модуль фанеру. Придайте каркасу необходимую форму.
  • Далее приступаем к изготовлению вертикальных стоек. Будет очень хорошо, если вы смонтируете их на фундамент. Замесите цемент с песком в пропорциях 1:2. Залейте полученной бетонной смесью приямки, предварительно установив туда опоры. Если нет возможности залить фундамент, прикрепите площадку стартового модуля к полу при помощи нескольких анкеров.
  • После высыхания бетонного раствора прикрепите собранный металлический каркас к вертикальным опорам, используя болты.
  • Последним крепится стартовый модуль. Если ваш пол из бетона, делайте это при помощи анкеров. Если установка каркаса осуществляется на деревянное покрытие, используйте глухари с резьбой, аналогичной резьбе шурупов.

Монтаж ступенек

  1. Воспользовавшись строительным уровнем, прикрутите фланцы для крепления ступеней к собранным модулям.
  2. На фланце уложите ступени, разметьте места для крепежей.
  3. В указанных точках просверлите отверстия.
  4. Прикрепите ступеньки на фланцы при помощи глухарей или других крепежных элементов.

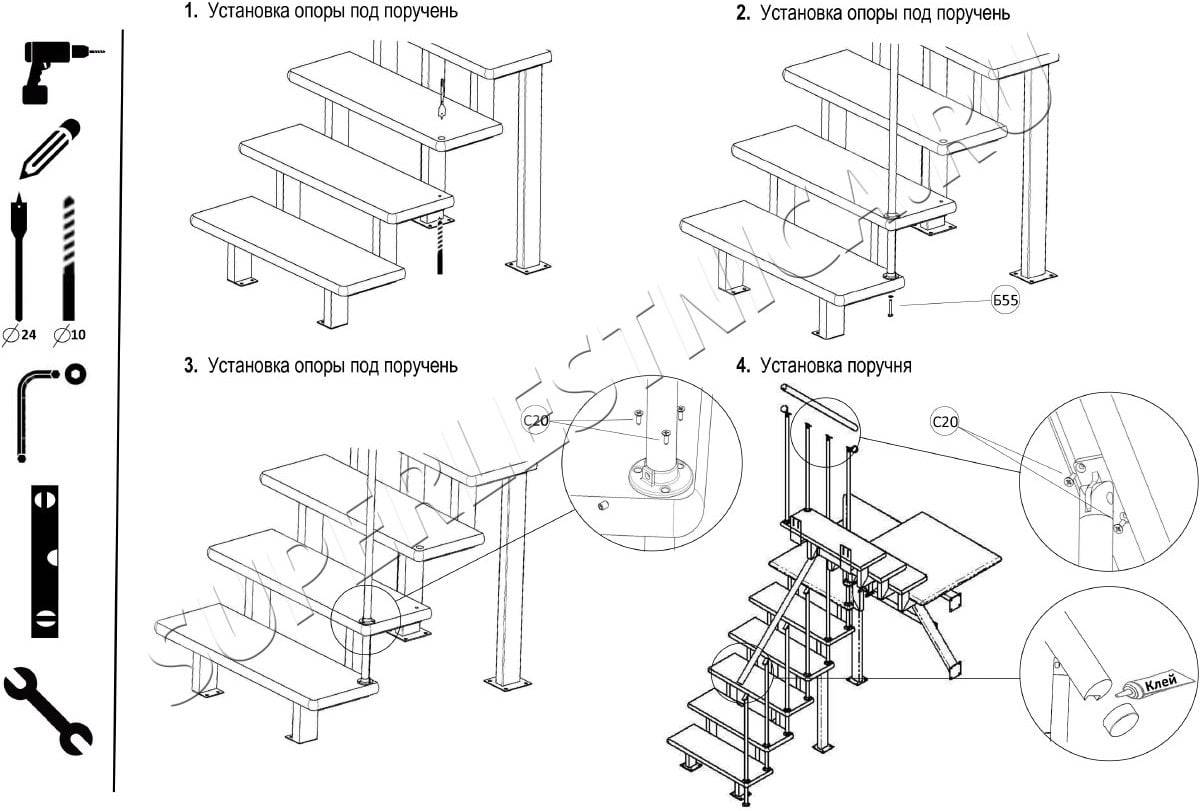

Установка поручней

Если вы приобрели в магазине готовые балясины, которые имеют в диаметре 25мм, следуйте данной инструкции:

  1. Отмерьте от края ступени 5 см, просверлите отверстие, равное диаметру балясины.
  2. Вставьте балясину в данное отверстие и выровните и ее по уровню.
  3. На нижней ступеньке отметьте точку, на которую приходится центр балясины. И просверлите дырку диаметром 5 мм. Она необходима для крепления болтом.
  4. Вставьте балясину в заготовку и закрутите болт на нижней ступени.
  5. Аналогичным образом установите все балясины.
  6. Прикрепите поручень к балясинам саморезами. Готовые модели снабжены специальными пазами для этого.

Расчет конструкции

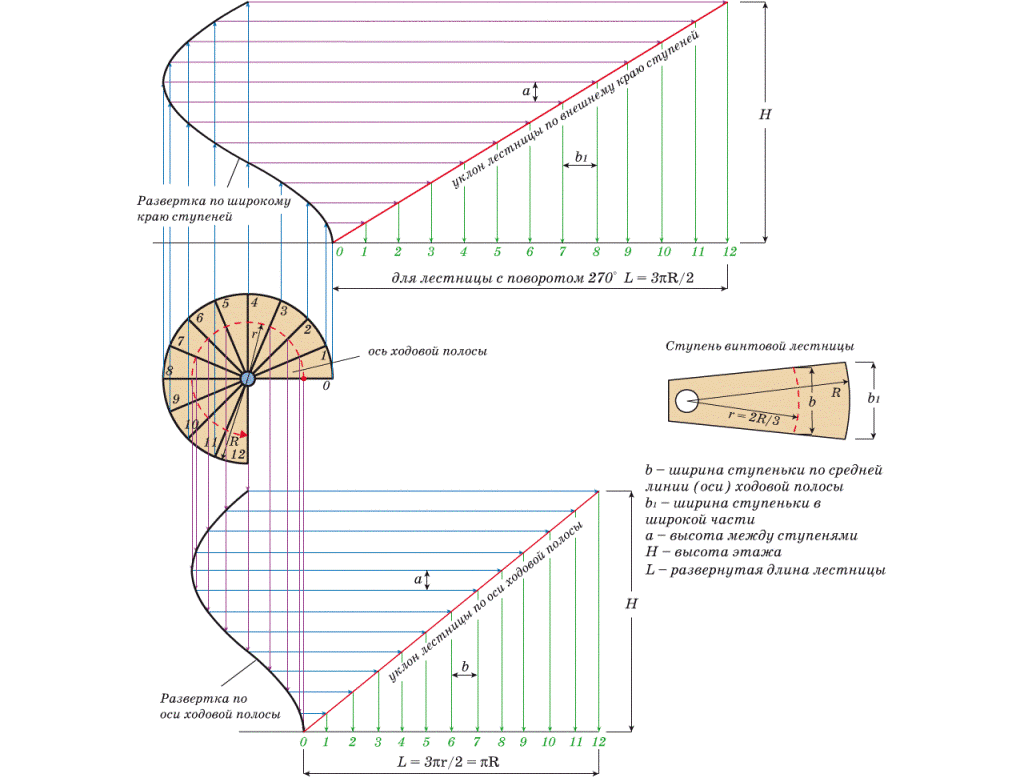

Схема расчета винтовой лестницы

Количество забежных ступенек рассчитывается по такому же принципу, как и в аналогичных расчетах при изготовлении маршевых лестниц прямого типа:

Чертеж для изготовления конструкции

  • Глубина ступенек по средней линии — минимум 200 мм;
  • Глубина ступеньки на расстоянии от опорной стойки на 150 мм — минимум 100 мм;
  • В широкой части, у края лестницы, глубина ступеньки — до 400 мм;
  • Диаметр конструкции – 1,5 — 3 метра;
  • Диаметр для прохода внутри лестницы – 1,2 – 2,8 метра;
  • Ширина марша – в пределах 750 — 1430 мм;
  • Проем в перекрытии диаметром – 1,3 – 3метра.

Важный расчетный параметр, при разработке чертежа винтовой лестницы — высота подъема, для комфортного передвижения по ней.

Для примера взят расчет лестницы высотой 3 метра и шириной марша 900 мм:

  • D = 900 х 2 + 200 = 2000 мм, где:
  • 900 – ширина марша в мм;
  • 200 — диаметр опорной стойки, в мм.

Радиус подъема конструкции равен сумме ½ ширины марша лестницы и радиуса стойки: Rn = 0,4 + 0,1 = 0,5 м

Для расчета количества ступенек используется формула, по которой подсчитывается число ступенек на один виток спирали:

  • L = 2 πr : 0,2 = 2 х 3,14 х 0,5 : 0,2 = 17,2 где:
  • L – число ступенек в одном витке лестничной спирали;
  • r – радиус подъема конструкции;
  • 0,2 – глубина проступи.

Округлив полученную величину, получаем, что один виток лестничной спирали состоит из 17 ступенек. Обычно лестница содержит один виток, но может состоять из нескольких.

Оптимальная высота ступеньки рассчитывается так, чтобы высота витка спирали была удобной и безопасной для перемещения человека достаточно высокого роста. Для этого к росту человека 1800 мм добавляется дополнительно 200 мм, затем эта величина делится на число ступенек в одном витке: h = 200 : 17 = 12 см

Общее количество ступенек для винтовой лестницы, высота которой 300 см: n = 300 : 12 = 25 ступенек.

Чтобы винтовая лестница своими руками из металла была долговечной, безопасной и комфортной для передвижения, стоит соблюдать несколько полезных правил при разработке чертежей:

  • При отсутствии в конструкции подступенков, повышается ее безопасность. В этом случае нога будет прочно опираться на ступеньку и не соскальзывать с нее и в узком месте;
  • Если высота прохода не меньше 2 метров, обеспечивается безопасное и комфортное перемещение и довольно высокого человека;
  • Место для размещения и жесткого крепления стойки для опоры конструкции выбирается так, чтобы она выдерживала вес конструкции и массу не менее двух-трех человек;
  • При размещении ступенек внахлест на несколько сантиметров, обеспечивается комфорт передвижения, к тому же дополнительно укрепляется вся конструкция. Это обеспечивает установка кронштейна между задней и передней кромками расширенной части смежных ступенек.

Конструктивные размеры для монтажа винтовой лестницы

Разработка чертежа винтовой лестницы

После проведения замеров и выполнения расчетов, составляется чертеж конструкции. При этом на нем должны быть: основной вид, вид сверху и узлы для сборки лестницы, как на фото, что позволит самостоятельно создать качественный и подробный чертеж.

На виде сверху рекомендуется тонкими линиями начертить план помещения, указать на нем место установки и вид лестницы, направление движения человека на второй с первого.

Чтобы винтовая лестница на второй этаж (чертеж для ее изготовления) была понятной и содержала все необходимые сведения, имеется специальная инструкция для ее разработки:

  • На чертеже указываются тип лестницы, масштаб изображения, обычно 1:5 или 1:10;
  • Деревянная поверхность в разрезе наносится круговыми линиями;
  • Металлические элементы – линиями под 45°, с удобным для восприятия шагом;
  • Бетон – хаотичным расположение точек и маленьких кружочков;
  • Пунктирными линиями указываются невидимые детали, прилегающие к конкретной поверхности, например, ступеньки на основном виде, примыкающие к тетивам;
  • Выносятся номера позиций, для составления спецификации;
  • Указываются габаритные и привязочные размеры для сборки конструкции. Если отдельные детали изготавливаются по сборочному чертежу, проставляются все размеры для их изготовления или дополнительно разрабатывается детальный чертеж;
  • Разрабатывая конструкции на винтовые лестницы, на чертежах обязательно составляется спецификация узлов и деталей, с указанием их количества, материала для изготовления, массы. При отсутствии места, ее можно приложить к сборочному чертежу на отдельном формате;
  • Угловой штамп содержит: наименование организации разработавшей чертеж, название изделия, должности и фамилии проектировщиков, масштаб изображения, массу всей конструкции.

Какими бывают лестницы: типы конструкций

Выделяют 4 типа конструкций:

  • маршевые;
  • винтовые;
  • лестницы на больцах;
  • комбинированные.

Они могут иметь различный вид, но функция подобных конструкций одна

Рассмотрим подробно особенности каждого из типов, сравнив их детально.

Разновидности маршевых лестниц

С такими конструкциями человек сталкивается ежедневно. Любой подъезд многоквартирного дома оборудован ступенями маршевого типа. Охарактеризовать такие лестницы можно так: подъем по ступеням, площадка с поворотом, подъем в другом направлении. Подобные конструкции наиболее распространены в частных домах. Причин тому несколько:

  1. простота монтажа – с работой справится домашний мастер без опыта (при условии соблюдения некоторых правил, инструкций);
  2. они удобны в эксплуатации – подъем крупногабаритного груза или использование лестницы пожилыми людьми, детьми, проблемой не станет;
  3. разнообразие возможных исполнений – смонтировав забежные ступени, маршевой конструкции делают змеевидной, изогнув в любом направлении.

Маршевые конструкции – наиболее распространенный вариант

Винтовые лестницы на второй этаж: особенности и недостатки

Такие элементы монтируются при условии ограниченного полезного пространства. Много места они не занимают, однако монтаж более сложен, чем маршевый вариант

Применимы такие лестницы на второй этаж (деревянные или металлические – неважно) только при условии, что по ним не будет подниматься крупногабаритных грузов (шкафы, диваны). Эксплуатация в таком «ключе» невозможна по причине малых габаритов

С другой стороны, такие элементы монтируются ради сохранения полезной площади, которой нужно для их возведения всего 1.5-2 м2.

Визуально винтовые конструкции кажутся легче остальных типов. Нагрузка здесь приходится на центральную опору – трубу или балку, вокруг которой расположены ступени. Но внешняя легкость не должна обмануть опытного мастера. Если расчеты правильны, такие ступени выдерживают вес до 200 кг. Еще одним преимуществом отметим визуальное расширение пространства. Это заметно в помещениях с низкими потолками. Нельзя обойти стороной стоимость материалов, которых требуется меньше, чем для обустройства других типов.

Малая полезная площадь жилища не проблема – устанавливается винтовая лестница

Эстетичный внешний вид тоже занимает не последнее место среди преимуществ. Готовая винтовая лестница на второй этаж способна оживить даже невзрачный интерьер частного дома, внеся оригинальность, неповторимость.

Лестницы на больцах: что они собой представляют

Этот тип стоит особняком от других. Отличием от остальных является ремонтопригодность. Испорченная ступень меняется без ущерба для остальных деталей – разбирать конструкцию не придется. Установка этого типа лестницы в доме на второй этаж добавит шарма, эстетики интерьеру жилища. Внешний вид зависит от использования декоративных деталей.

Конструктивные особенности комбинированных элементов

Домашний мастер может совместить различные конструкции, взяв лучшее, от каждого из типов. Ограничением здесь отметим только предел воображения, потому рассказать обо всех вариантах комбинаций невозможно.

Конструкция из стекла и металла выглядит удивительно

Межэтажные лестницы для частных домов своими руками, по личному проекту, получаются эксклюзивными. Невозможно найти две одинаковых конструкции. Это не касается элементов промышленного производства, которые заказывают через интернет или непосредственно на фирме, их изготавливающей. Однотипность, «замыленный» взгляд становится причиной популярности самостоятельной проектировки и монтажа лестничных маршей домашними мастерами.

Как построить винтовую лестницу своими руками

Если речь идет про наружные лестницы, выполняющие чисто служебные функции, упор надо сделать на прочность и долговечность, а значит и составляющие необходимо выбирать соответствующие. Такие изделия не требуют дополнительной отделки и называются открытыми.

Если же предполагается изготовление винтовых лестниц для дома и дачи, то для придания внешней привлекательности, металлический каркас следует обшить декоративными панелями, поставить деревянные ступени, алюминиевыми перилами и поручни из массива или ПВХ. Это закрытый вариант.

Поворотная лестница на двух косоурах

Если предполагается делать лестницу на двух косоурах, то их длины будут равны 8,5 м для внешнего и 3,8 м для внутреннего (рассчитано ранее). Вы можете заказать сварку профиля на металлобазе или изготовить каркас из стали своими руками.

Вам понадобится металлический профиль с прямоугольным сечением. Вырезаем из него «косынки», одни по высоте подступенка, другие по глубине проступи. Далее свариваем их вместе под прямым углом. В итоге должен получится каркас в форме «лесенки».

Если Вы решили построить винтовую лестницу с открытым каркасом, который виден и не скрыт обшивкой, то тщательно поработайте со сварочными швами, чтобы их не было заметно. Готовую конструкция покройте эмалью.

Далее устанавливаем деревянные ступени. Проступь можно прикрутить саморезами к профилю или закрепить с помощью уголков, установленных во внутренней части каркаса.

Обязательно установите ограждения. По внешней стороне марша перила из нержавеющей стали можно приварить к каркасу ступеней, а по внутренней – прикрепить к стене. Стену внизу лучше защитить калошницей. Стойки перил привариваются на расстоянии 60 см друг от друга. Высота поручня – 90 см, пространство между стойками должно быть закрыто панелями или леерами. Также можно установить алюминиевые перила для лестниц. Отделка металлической лестницы завершена.

Модульная винтовая лестница на центральном косоуре

Сборная или модульная лестница в основе имеет один косоур, состоящий из отдельных секций, которые образуют жесткую несущий элемент — хребет, именно поэтому подобная конструкция также носит название «хребтовая лестница». Каждая секция выставляется по высоте и направлению и закрепляется. Под каждую четвертую ступень устанавливается стойка-опора. Сборные лестницы имеют простую конструкцию и устанавливаются за считанные часы.

После того, как металлический каркас смонтирован, необходимо установить деревянные ступени. Это делается с помощью саморезов. Сборные винтовые лестницы из нержавейки не нуждаются в дополнительной отделке и прекрасно вписываются в современный интерьер.

Видео инструкция по сборке модульной лестницы

Спиральная лестница на столбе

Изделие с центральным столбом или опорной трубой — классическая конструкция винтовой лестницы, пригодная для любых помещений. Она очень компактная, простая в изготовлении и монтаже. Давайте посмотрим как сделать винтовую лестницу своими руками.

Для каркаса центрального столба понадобится толстостенная труба соответственной длины. И труба потоньше и большего диаметра для изготовления гильз. Последнюю нужно нарезать на равные части так, чтобы получились гильзы высотой 230-260 мм. Отрезать надо строго перпендикулярно трубе, иначе ступени будут под наклоном.

Плотность установки гильз, которые мы будем нанизывать на центральную стойку, должна быть максимальной – без перекосов и щелей. Если вы выбрали слишком большой диаметр гильз, у Вас образуются зазоры. Чтобы их закрыть можно сделать кольца-уплотнители из трубы нужного диаметра. Потом кольца ввариваются в гильзы и шлифуются фрезером.

Чтобы изготовить ступени одинаковой формы можно использовать специальный кондуктор. Мы его сделаем из деревянных кусочков ДСП и оправки для трубы.

Теперь свариваем части ступеней под нужным углом, вкладывая их в кондуктор. Одновременно привариваем ступень к гильзе. По завершению отчищаем швы от заусенцев.

Монтаж модульной лестницы заключается в том, чтобы аккуратно нанизать гильзы на центральную стойку и разместить получившуюся конструкцию в подготовленном месте. Для большей надежности и устойчивости нижний конец стойки можно залить бетоном.

Когда установка винтовой лестницы завершена, выставляем ступени в нужные положения, придерживаясь необходимого угла. Надежно фиксируем и свариваем гильзы между собой. После грунтовки и окраски поверхностей конструкции, укладываем ступени на получившийся каркас. По необходимости проводим отделку металлической лестницу декоративным элементами. Сборка винтовой лестницы окончена.

Видео: монтаж винтовой лестницы с центральным столбом

Особенности проведения расчета

Перед тем как изготавливать винтовые лестницы своими руками, чертежи подготавливаются мастерами, это позволяет исключать множество ошибок, справиться с которыми бывает очень сложно. Можете взять за основу параметры, которые представлены ниже.

Высота этажа, которая измеряется от поверхности пола первого до основания пола второго этажа, эквивалентна 3 метрам, при этом ширина лестницы равна одному метру. Диаметр стойки в данном случае эквивалентен 20 см. Теперь можно определить диаметр конструкции. Это цифра будет составлена из диаметра опорной стойки и двух ступенек, а точнее, их ширины. Таким образом, нужно будет произвести следующие расчеты: 2х1,0+0,2. В конечном итоге удастся получить значение, равное 2,2 м.

Когда изготавливаются винтовые лестницы своими руками, чертежи подготавливаются домашними мастерами, как правило, самостоятельно. Определив диаметр конструкции, необходимо начертить окружность. На следующем этапе рассчитывается радиус траектории передвижения. Для этого необходимо разделить на 2 диаметр опорной стойки, к которому следует прибавить ширину ступени. Расчет будет выглядеть следующим образом: (1+0,2)/2; необходимое значение эквивалентно 0,6 м.

Следующим шагом станет расчет количества ступеней, которое будет приходиться на 1 виток. Для этого длину траектории передвижения нужно разделить на ширину ступени. Конечное значение равно 18,84, тогда как расчет выглядит следующим образом: 2х3,14х0,6/0,2.

Если вами будет изготавливаться винтовая лестница на второй этаж своими руками, то важно определить и высоту ступени. Высота витка должна быть разделена на 19 частей

Шаг между первой ступенью и последней ступенью витка должен быть больше высоты человека. Принять в расчет можно цифру, равную двум метрам, к этому значению нужно прибавить 5 см, это позволит получить высоту витка, расчет при этом выглядит таким образом: 2+0,05; в итоге получается значение, равное 2,05 м.

Определить высоту ступени можно по представленной ниже формуле: 2,05/19. Цифра после расчетов равна 0,11 м. Конечное количество ступеней будет равно 28 штукам: 3/0,11. Получится цифра, равная 27,3. Ее следует округлить.

Вы можете принять за основные следующие параметры лестницы. Высота подъема эквивалентна 300 см, диаметр — 220 см, внутренний диаметр — 20 см, общий угол поворота — 510 градусов, толщина каждой ступени — 5 см, высота ступени — 11, 1 сантиметра. Что касается угла ступени, то эта цифра равна 18,9 градуса, длина ступени – это 100 сантиметров.

Монтаж винтовой системы для лестницы

Схема монтажа винтовой лестницы

Существует определенная инструкция по сборке лестничной винтовой конструкции:

  • Рассчитывается винтовая лестница;
  • Выбирается место расположения основной стойки, крепится для ее установки нижний опорный фланец;
  • К полу крепится первая ступень, обычно она с фланцем составляет одно целое;
  • Проверяется строительным уровнем вертикальность установки опорной стойки;
  • На стойку сверху устанавливаются втулки.

Сборка конструкции

  • Ступеньки крепятся по инструкции, которую представляет производитель конструкции;
  • Комфортные винтовые лестницы своими руками из дерева на втором этаже фиксируются к стенкам проема, или к верхней ступеньке;
  • Вверху закрепляется опорный стержень;
  • Подбираются и устанавливаются поручни и ограждения для защиты.

Чтобы лучше представить, как из дерева сделать винтовую лестницу, стоит внимательно посмотреть видео в этой статье.

Установка ступеней

Конкретно для установки деревянной винтовой лестницы, существуют некоторые нюансы.

К ним относятся:

  • Чтобы определить место расположения главной стойки, необходимо на втором этаже натянуть два шнура по диагонали комнаты, перпендикулярно друг другу. В точке их пересечения закрепить отвес, который позволит наметить место для стойки на первом этаже.
  • Центральную опору нужно изготавливать из трубы, диаметром больше 50 мм.
  • Для обеспечения безопасности конструкции, опорный стержень нужно устанавливать на отдельную бетонную подушку, а крепить анкерными болтами.
  • Фиксация ступеней на стойке выполняется с их узкой стороны.

Это краткое описание как изготавливается деревянная винтовая лестница своими руками. Видео весь процесс показывает со всеми нюансами. Деревянные конструкции можно комбинировать с другими материалами.

Это могут быть:

  • Камень;
  • Дерево;
  • Металл.

Многие века древесина являлась основным материалом для изготовления лестничных маршей. Как сделать лестницы винтовые из дерева, многих интересует и в настоящее время. Используя советы профессионалов, изучив особенности сборки, и выполнив правильно все расчеты, можно создать настоящий шедевр конструкции в своем доме.

Как правильно рассчитать размеры винтовой лестницы в частном доме на второй этаж

Рассмотрим, как происходит расчет конструкции винтовой лестницы со стандартными размерами. Допустим, угол поворота винтовой лестницы составляет 360°, диаметр равен 2000 мм, а высота — 3000 мм.

Во-первых, необходимо определить длину окружности по средней линии движения. Расчет размеров винтовой лестницы своими руками должен производиться по формуле: L = 2mR, где г = 2R : 3. Следует помнить, что средняя линия движения отстоит от радиуса лестницы на две трети. После преобразования формула выглядит следующим образом: L = 4wR: 3. Подставляем результаты, получаем: 4 х 3,14 х 1000 : 3 = 4187 мм.

Во-вторых, нужно определить высоту шага ступеней. При высоте этажа 3000 мм данный размер в конструкции винтовой лестницы на второй этаж может быть равен 150 или 200 мм, т. е. число подъемов будет составлять 20 или 15.

Ширина пятнадцатой ступени может быть равной ширине 2-4 основных ступеней. Но следует учитывать, что при подъеме на первую ступень общая высота сокращается на высоту ступени, т. е. на 200 мм, что соответствует 15 подъемам. При этом в винтовых лестницах с поворотом 360° над головой располагается площадка. Следовательно, при высоте этажа 3000 мм необходимо соорудить площадку шириной в 4 ступени. Это означает, что на четвертой ступени общая высота сократится на 800 мм, но при этом над головой будет сохраняться безопасный промежуток более 2000 мм.

При правильном расчете винтовой лестницы на второй этаж важно определить ширину проступи по средней линии движения. Здесь применимы следующие формулы: 2h + b = 600-650 мм и h + b = 460 мм

Преобразовав формулы (b = 600-650 мм — 2h и b — 460 мм — К) и подставив в них значение высоты ступени (200 мм), можно вычислить ширину проступи, которая, исходя из первой формулы, будет составлять 200-240 мм, а согласно второй — 240 мм.

Теперь необходимо проверить, соответствуют ли эти значения тем, которые есть на самом деле. При делении длины развертки 4187 мм на 14 ступеней получаем 299 мм. Такая ступень является слишком широкой. Если в проекте указать проступи с подобным параметром, то возникнет необходимость в увеличении ширины шага. Для проверки следует произвести расчеты по первой формуле. Получаем: 2 х 200 + 299 = 699 мм вместо средних 620 мм. Это означает, что нужно увеличить число подъемов с 15 до 17, что включает 16 ступеней и одну площадку.

После вычислений станет ясно, что ширина проступи будет 262 мм (4187 мм : 16 подъемов), а высота подъемов — 177 мм (3000 мм : 17 ступеней), причем первый подъем необходимо уменьшить на 9 мм, чтобы уложиться в общую высоту этажа (168 мм+ 16×177 мм = 3000 мм). При таких размерах ступеней винтовой лестницы появляется возможность спроектировать верхнюю площадку шириной в 5 ступеней, так как они составят 1000 мм, что при общей высоте 3000 мм создаст нужный запас в 2000 мм.

В целом подбор количества ступеней осуществляется следующим образом: необходимо разделить общую высоту этажа на определенное число подъемов и сопоставить полученные высоту и ширину ступеней с тем, подходят ли они ширине среднего шага человека. Если при подсчетах будет образовываться остаток, то следует увеличить или, наоборот, сократить высоту первой ступени. Возможная разница составит менее 10 мм, что в результате практически не будет заметно. Такое допущение оправдано тем, что изменить высоту этажа нельзя, ее можно только скорректировать за счет укладки напольного покрытия, чтобы при делении ее на высоту подъемов получалось целое число.

Не менее важно при расчете размеров винтовой лестницы на второй этаж своими руками определить ширину ступени в ее узкой части. В качестве опоры забежных ступеней винтовой лестницы выступает центральная стойка в виде обсадной трубы диаметром 50 мм, на которую нанизываются ступени

Для того чтобы стойка стала более жесткой, а ступени были надежно зафиксированы, между ними необходимо вставить гильзы с шайбами. В этом случае произойдет увеличение диаметра трубы. Кроме того, в узкой части каждой ступени следует просверлить отверстие диаметром 50 мм. Для большей прочности ступени ее нужно расширить, сделав больше поверхность вокруг отверстия на аналогичную величину (на 50 мм). Становится понятно, что ширина узкой части ступени равна 150 мм.

Таким образом, можно определить все параметры проступи, ширина которой в узкой части составляет 150 мм, по линии движения — 262 мм, а в широкой части — 393 мм.

Руководствуясь полученными размерами, можно изготовить ступень, но обычно поступают гораздо проще, соединив разметку в узкой и широкой частях. Благодаря этому проступь становится шире, хотя после монтажа она не превышает расчетной ширины, потому что ступени являются забежными.

Далее представлена пошаговая инструкция по возведению винтовой лестницы в доме своими руками.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
