Оборудование для лазерной очистки металла от ржавчины – разновидности и особенности

Ржавчина на металле — причины ее возникновения

Первый и очень важный вопрос, с которого нужно начать бороться с коррозией, подразумевает выяснение причины ее возникновения. Узнав причины появления реакции, можно не только подобрать оптимальный способ удаления коррозии, но и не допустить повторного ее появления.

Почему ржавеет металл? Основная причина появления реакции — это состав металла. Состоит он из различных соединений, таких как кислород, углерод, сера и прочие. Именно эти компоненты становятся следствием появления ржавых пятен на металлических деталях, помещенных в воду или влажную среду.

Это интересно! Чистые металлы не подвергаются ржавлению, а к таковым относится золото, серебро и платина.

Металл, контактирующий с воздухом, образует оксиды, а с влагой — гидроксиды. Воздействие влаги и кислорода на металл способствует его разрушению, и чем меньше толщина стали, тем быстрее происходит процесс его разрушения. Это явление называется коррозией, а результат ее возникновения — ржавчина. Избежать возникновения этих процессов практически невозможно, но применяются различные способы и методы, позволяющие снизить скорость развития коррозии.

Коррозия представляет собой длительный процесс, поэтому для разрушения металлических изделий требуется большой промежуток времени, который напрямую зависит от толщины железа. Из этого следует, что основными причинами появления ржавчины на металле являются следующие факторы:

  1. Воздействие кислорода и влаги на необработанный металл. При этом вовсе не обязательно деталь должна находиться во влажном помещении. Если хранить металлическое изделие в сухом и проветриваемом помещении, то признаки коррозии также образуются спустя некоторое время.
  2. Отсутствие специальных защитных покрытий — к ним относятся не только лаки и краски, но и цинковые покрытия, обеспечивающие высокоэффективную защиту от разрушительного воздействия коррозии.
  3. Тип стали — высоколегированные стали подвержены ржавлению с меньшей интенсивностью, что обусловлено низким процентным содержанием в составе углерода. Однако такие стали достаточно дорогие, поэтому они используются для изготовления различных высокоточных деталей или расходных материалов для электроинструмента.

Многие ошибочно полагают, что не ржавеет еще такой вид стали, как нержавейка. Не будем вдаваться в подробности состава этого материала, но стоит отметить, что даже нержавеющая сталь подвержена процессу коррозии. Связано это, прежде всего, с тем, что хромовая пленка, образующаяся при контакте с кислородом, и тем самым защищающая металл от ржавления, повреждается, что в итоге приводит к появлению ржавчины.

Подводя краткий итог, нужно отметить, что ржавление металла — это нормальное природное явление, которое для человека является глобальной проблемой. И речь идет не только о проблемах со ржавеющим кузовом авто, но и такими глобальными катастрофами, как затопление кораблей, разрушение мостов и т.п., спровоцированных посредством ржавления металла.

Сфера применения аппарата

Лазеры для удаления ржавчины и окалины применяют в трех сферах, которые можно разделить на следующие группы:

  1. Микрообработка. Она предполагает зачистку клемм, разъемов и проводов от окалины. Световой луч убирает слой толщиной до 1 мкм. Иными способами зачистку провести просто не удастся. Основная сфера применения для микрообработки металла лазером – это электроника.

  2. Макрообработка. Этот способ предполагает зачистку более крупных деталей, например, украшений, монет и других ценных предметов. Хотя установки стоят недешево, они полностью оправдывают свою стоимость. Именно лазерную макрообработку ржавчины применяют для зачистки деталей автомобиля. Поэтому такие устройства можно встретить во многих сервисных мастерских.
  3. Масштабная обработка. В данном случае речь идет о зачистке крупных объектов, например, деталей самолетов или ракет. В этих сферах лазерный луч применяют уже более 40 лет.

Несомненным преимуществом удаления ржавчины с помощью лазера является высокая скорость обработки. При этом самому изделию вред не наносится.

Какой выбрать?

При покупке лазера нужно отталкиваться от тех задач, которые с его помощью будут решаться. Общие рекомендации:

  1. Для микрообработки приобретают лазеры малой мощности. С их помощью можно зачистить провода, удалить окислы с клемм и микросхем. Такие устройства востребованы у мастеров, занимающихся ремонтом электроники.

  2. Лазеры средней мощности – это наиболее востребованные приборы. Их покупают владельцы автомастерских, занимающиеся чисткой кузовов. С их помощью не только снимают ржавчину, но и лакокрасочное покрытие.
  3. Мощные лазеры приобретают крупные заводы и предприятия.

Для личных нужд следует присмотреться к недорогим китайским лазерам. Они востребованы на рынке и стоят дешевле своих европейских аналогов. Средняя длительность эксплуатации прибора без смены головки составляет 50 000 часов.

Перед покупкой нужно обратить внимание на вес установки и на ее габариты

Виды оборудования для лазерной резки

Резка металла лазером проводится с помощью специальных установок, которые бывают трех типов:

  1. Твердотельные аппараты. Устройства для лазерной резки малой мощности. Состоят из рубинового стержня, лампы накачки. Модели могут работать импульсами или в постоянном режиме.
  2. Газовое оборудование. Газ нагревается до высоких температур под воздействием электрического тока. Раскалённые частицы испускают свет, который фокусируется линзами на рабочую поверхность.
  3. Газодинамические установки. Газ нагревается до критических температур — свыше 3-х тысяч градусов. Далее раскалённый газ пропускается на высокой скорости через сопло, проходит процесс охлаждения. Высокая мощность таких аппаратов делает их нерентабельными при редком использовании.


Оборудование для лазерной резки

Какие модели лазеров выпускаются?

Самыми популярными на рынке считаются аппараты компании Clean Laser (Германия), которая выпускает большую линейку лазерного оборудования. Наиболее востребованным считается компактный «рюкзачный» лазер, состоящий из 3-х отдельных модулей, которые соединены оптоволоконным кабелем:

  • ранца с источником питания;
  • лазерной головки;
  • прибора видеонаблюдения.

При включении установки происходит сканирование поверхности, выявляется глубина ржавчины, и только затем на область загрязнения направляется лазерный поток полной мощности. Остатки разрушенных элементов ржавчины, которые отсоединились от металла, уносятся в особую емкость. Процесс завершается в автоматическом режиме, когда поверхность изделия станет полностью свободной, и направляемый на нее поток света будет отражаться.

Небольшие аккумуляторные аппараты малой мощности очень популярны у археологов, любителей антиквариата, поскольку позволяют снять налет загрязнения даже с деликатных, ценных предметов. Агрегаты средних размеров мощностью до 400 Вт на вид напоминают компрессоры и обычно используются в автомастерских, на небольших производствах. Габаритные, мощные установки имеют крупномасштабное значение и стоят сотни тысяч долларов.

Китайские лазеры

Изделия китайского производства тоже пользуются спросом на рынке, ведь их цена обычно дешевле, чем у европейских установок. Например, аппарат LY CL 100 применяется для очищения металлических изделий от ржавчины, имеет мощность 100 Вт, эксплуатируется без смены головки в течение 50000 часов. Вот прочие характеристики прибора:

  • частота повторов – 1,2-25 КГц;
  • скорость работы – 7000 мм/сек;
  • линейная скорость – 70 м/мин;
  • длина волны – 1064 Нм;
  • вес установки – 70 кг.

Подобные мобильные устройства могут использоваться для очищения кузова авто, удаления краски или зачистки проржавевших участков. Применение лазера считается эффективным и безопасным способом обновления деталей, помогает продлить срок их жизни и серьезно сэкономить на покупке новых.

Цены на услуги лазерной резки

Толщина, мм.Цена в рублях за 1 метр
Черная стальНерж. стальОцинк. стальАлюминийЦена вреза
1.00 мм.20 руб.33 руб.20 руб.50 руб.1 руб.
1.50 мм.22 руб.39 руб.22 руб.59 руб.1 руб.
2.00 мм.33 руб.48 руб.33 руб.72 руб.1 руб.
2.50 мм.33 руб.48 руб.50 руб.114 руб.1 руб.
3.00 мм.46 руб.92 руб.92 руб.138 руб.1 руб.
4.00 мм.54 руб.116 руб.174 руб.2 руб.
5.00 мм.58 руб.210 руб.2 руб.
6.00 мм.66 руб.3 руб.
8.00 мм.120 руб.3 руб.
10.00 мм.134 руб.4 руб.
12.00 мм.250 руб.4 руб.
14.00 мм.330 руб.5 руб.
15.00 мм.340 руб.6 руб.
16.00 мм.360 руб.6 руб.
Минимальная стоимость заказа услуги составляет 5000 рублей

ПРИМЕРЫ ИСПОЛЬЗОВАНИЯ ТЕХНОЛОГИИ ЛАЗЕРНОЙ ОЧИСТКИ В ПРОМЫШЛЕНОСТИ

Удаление ржавчины с поверхности (рис. 9).
Ржавчина является самым распространенным видом загрязнения, образующимся в ходе реакции железа и его сплавов, таких как сталь с кислородом, в присутствии воды или влажного воздуха. Лазерная очистка позволяет очищать металлические поверхности различной конфигурации и формы, от самых простых до самых сложных, от самых недоступных крошечных мест до поверхностей с большой площадью. По сравнению с традиционными видами очистки лазерная очистка не оставляет побочных видов загрязнений (дробь, песок, СО2, химические реагенты и т. д.) и не требует дополнительных ресурсов, только электричества.

Рис. 9. Снятие ржавчины с поверхности металла

ОЧИСТКА ШВА НЕРЖАВЕЮЩЕЙ СТАЛИ ПОСЛЕ СВАРКИ (рис. 10).
Независимо от вида сварки (автоматизированной или ручной) лазерная очистка с легкостью удаляет цвет побежалости с поверхностей нержавеющих сталей. Данная технология позволяет избежать использования химических реагентов и значительно сократить время, необходимое для очистки изделий.

Рис. 10. Снятие цвета побежалости

ОЧИСТКА СВАРНОГО ШВА СТАЛИ ПЕРЕД ДЕФЕКТОСКОПИЕЙ (рис. 11).

Лазерная очистка позволяет очищать металлические поверхности различной конфигурации и форм. Обезжиривает и подготавливает сварной шов и пространство вокруг шва к дальнейшей дефектоскопии. Сфокусированный лазерный импульс позволяет с легкостью проникать в мелкие трещины и впадины, находящиеся на поверхности обрабатываемого материала, и удалять инородный слой, чего невозможно достичь при механической обработке.

Рис. 11. Очистка сварного шва

ОЧИСТКА ПОВЕРХНОСТИ АЛЮМИНИЯ ОТ ОКСИДНОЙ ПЛЕНКИ (рис. 12).
Оксидный слой, или оксидная пленка, возникает на поверхности алюминия или сплавов на его основе при естественном контакте с окружающей средой, т. е. в процессе окисления кислородом. В свою очередь, оксидный слой служит для защиты изделий от дальнейшего коррозионного воздействия, но может оказывать неблагоприятное воздействие на технологический процесс при дальнейшем сваривании или склеивании. Лазерная очистка позволяет снимать данный оксидный слой с поверхности, тем самым улучшая адгезию или свариваемость.

Рис. 12. Снятие оксидного слоя

УДАЛЕНИЕ ЛКМ С ПОВЕРХНОСТИ МЕТАЛЛА СЛОЙ ЗА СЛОЕМ (рис. 13).
Оборудование лазерной очистки позволяет произвести полное, селективное (послойное) удаление ЛКП с различных поверхностей металлов. Данный результат достигается при правильно подобранном режиме обработки за счет использования специального программного обеспечения, мощности излучения и подходящей оптической линзы.

Рис. 13. Селективное (послойное) снятие ЛКП

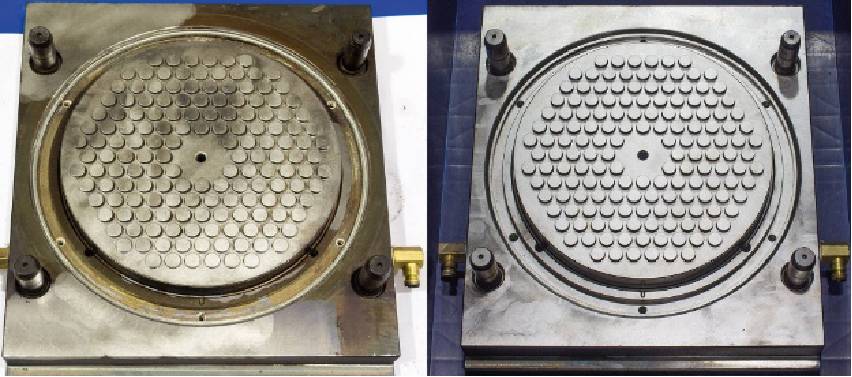

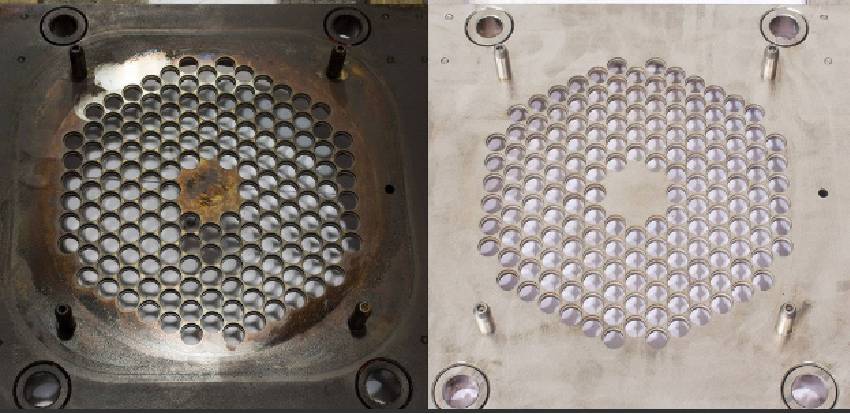

ОЧИСТКА СТАЛИ ОТ НАГАРА (рис. 14).
Лазерная очистка с легкостью и без повреждения обрабатываемой поверхности может снимать следы нагара, вызванные контактом с горячими нефтепродуктами (например, масло или нефть). Также с помощью лазера можно с легкостью удалять следы и остатки продуктов, возникающие после вулканизации сырой резины.

Рис. 14. Снятие следов нагара, масла и нефтепродуктов

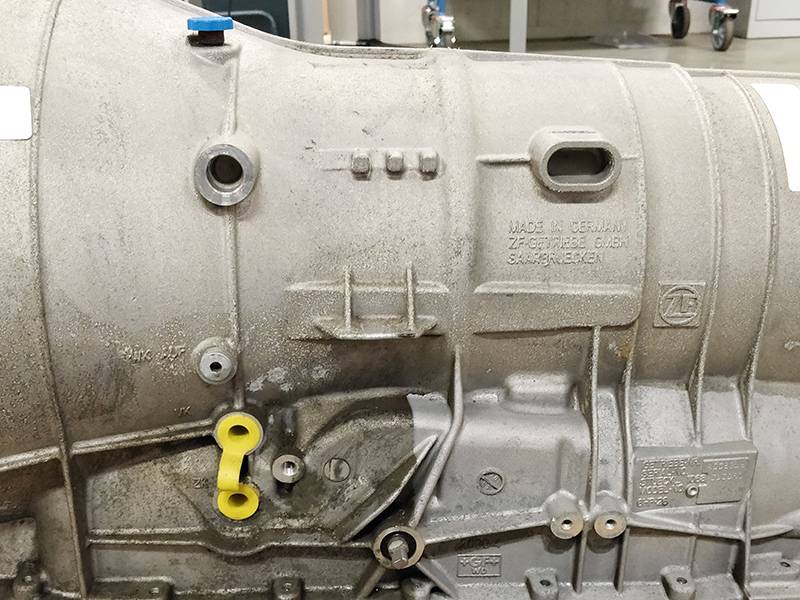

Обезжиривание в обрабатывающей промышленности (рис. 15).
Процесс обезжиривания может быть запущен в конце технологической линии вместо окончательного очищающего раствора для удаления грязи, влаги или других загрязнений. В результате вы получаете чистый продукт, готовый для продажи клиенту.
Обезжиривание также может быть частью большого технологического процесса перед клейкой, сваркой и нанесением покрытий.

Лазерный очиститель – что это за устройство?


Чтобы вывести коррозию с металла необходимо обзавестись специальным лазерным аппаратом. Именно он является источником светового потока определенной мощности.

Основу установки составляют 3 элемента:

  • источник питания;
  • лазерная головка;
  • прибор видеонаблюдения.

Эти модули соединены друг с другом оптоволоконным кабелем.

Для личных нужд используют аппараты малой мощности. В автомастерских и на небольших предприятиях применяют устройства средней мощности. По виду они напоминают компрессоры. Также в продаже можно встретить массивные стационарные установки. Их используют исключительно на крупных предприятиях.

Изделие от немецкой компании Clean Laser

На сегодняшний день это единственный производитель, выпускающий инструмент, который способен очистить от краски, масла, смазки, ржавчины или любого другого загрязнения самую чувствительную поверхность за несколько минут. Данное оборудование обеспечивает качественное лазерное удаление ржавчины. Аппарат способен производить мощные, короткие и очень быстрые лазерные лучи, создавая микровсплески плазмы. Это влечет за собой образование ударных и тепловых волн. Отзывы владельцев таких аппаратов преимущественно положительного характера. Потребители оценили, что загрязнение под воздействием собранного в пучок луча просто испаряется. Лазерное удаление ржавчины осуществляется мягко, без повреждения поверхности.

Оборудование для лазерной очистки

Все механизмы для лазерной чистки металла максимально автоматизированы, при этом усилия со стороны человека сокращены до минимума. Лазерные станки различаются по мощности, типу конструкции, размерам, некоторые из них оборудованы камерой с дистанционным управлением, которая подсоединена к компьютеру. Для обработки крупных агрегатов лазерные установки оснащаются длинными кабелями (от 50 метров).

По мощности устройства могут быть такими:

  • для небольших площадей – 12-20 Вт (лазер малого размера на аккумуляторах),
  • для средних площадей – 100-400 Вт (портативные системы компактного размера),
  • мощные установки – до 1000 Вт (переносные и стационарные устройства).

Как правило, подобные инструменты могут работать против ржавчины или для иных целей без замены рабочей головки в течение 100000 часов. После деталь нужно заменить, чтобы и дальше эксплуатировать устройство. Для человека лазерные установки безопасны, они оборудованы специальной защитой от выхода луча за габариты заготовки.

Преимущества способа

В качестве удалителя ржавчины лазер применяется повсеместно, как на крупных промышленных предприятиях, так и в небольших автосервисах. С помощью небольших маломощных аккумуляторных агрегатов вполне можно провести очищение металла от элементов коррозии своими руками в обычном гараже. Прочие преимущества лазерного метода по сравнению с использованием очистителей, преобразователей и механического способа чистки таковы:

  • отсутствие вредных выделений, безопасность,
  • отсутствие контакта человека с обрабатываемой поверхностью,
  • высочайшее качество и точность чистки,
  • бесшумность даже самых мощных установок,
  • большая скорость обработки поверхностей,
  • легкость настройки и регулировки аппарата,
  • автоматическое отключение лазерного излучателя после завершения процесса,
  • возможность работать со многими металлами и сплавами,
  • отсутствие необходимости в расходных материалах,
  • отсутствие опасности повреждения материала, равномерность снятого слоя.

Технологический процесс лазерной резки металла

Луч образует на образце точку. Точечное воздействие позволяет добиться максимально быстрого нагревания выше температуры плавления и кипения. Вещество начинает испаряться. Если плотность материала высокая или большая ширина, то испарение затруднительно, поэтому присутствует газовый баллон – инертный газ (кислород, азот, обычный воздух) направлен на эту зону и выдувает расплавившиеся элементы.

Виды операции

Классификация основана на выборе рабочего элемента, то есть прибора, образующего лазерный поток. Различают три типа установок по мощности:

  • Не более 6 киловатт – работа с твердыми телами. В основе лежит рубин или специальное прочное стекло. Они позволяют генерировать высокий импульс с постоянным потоком.
  • До 20 кВт – с помощью газа. Газовая смесь из азота, кислорода, гелия прогревается и разгоняется с помощью электроэнергии.
  • До 100 кВт – наиболее мощные станки, газодинамические. В их основе углекислый газ, который направлен узким потоком на локализованную область.

Читать также: Расположение светильников на потолке в ванной

Режимы резки металла лазером

Любая установка имеет множество параметров. Их выбор зависит от конкретных характеристик разрезаемого материала и желаемого результата. Например, мощность прямо пропорционально увеличивается в зависимости от толщины листа.

Также имеет значение химический состав. Углеродистые стали имеют преимущества перед низкоуглеродными по прочности, но они же на 25-35% медленнее нагреваются и разрушаются из-за добавления углерода. Аналогично влияют и прочие легирующие добавки.

Также влияет выбранный газ. Чистый кислород в два раза эффективнее, чем обычный воздух. Качество разреза (шероховатость, образование сколов, дефектов) зависит от скорости процесса и толщины заготовки. И, конечно, важна точность. Самый лучший показатель у станков с ЧПУ. Они заранее программируются, вводятся все показатели, выбор программы осуществляется автоматически. Приведем таблицу, которая поможет определить режим:

При длительном соприкосновении поверхности обычной стали с воздухом или любой другой коррозионно-активной средой на его поверхности постепенно образуется слой окиси железа. Это не только портит внешний вид изделия, но и провоцирует его дальнейшее ржавление. Наиболее популярны химические методы очистки металлических поверхностей от ржавчины. Но, как утверждается, «не хлебом единым»…

Особенности использования

Лазерное удаление ржавчины

Для работы с лазерным оборудованием необходимо учесть большое количество нюансов. Следует знать, что возможно как микро-, так и макроприменение, а также объемное использование, которое используется на предприятиях с производством больших партий оборудования.

В случае микроприменения лазеры действуют как инструменты зачистки проводов при припаивании или приварке электронных соединений в виде клемм или проводов. Поскольку невозможно другими способами очистить небольшие провода от старой изоляции без риска повредить. Лазер способен убрать слой толщиной 1 микрометр или напыленное покрытие из серебра без касаний к медной части. Также его применяют в таких операциях:

  1. Тонкие надрезы или разрезы.
  2. Проделать отверстия в проводах при необходимости.
  3. Насечки на небольших платах.

Что касается макроприменения, то лазеры оправданы при обработке дорогих изделий в виде монет, слитков, прочих важных предметов. Также технология применяется при производстве изделий из резины. Световой поток хорошо убирает налет с форм после большого количества заливок. Химическая чистка займет немало времени, при этом есть риск повредить поверхность.

Обратите внимание! Благодаря лазеру подобные последствия удаляются и сводятся к минимуму временные затраты на удаление коррозии. Лазерная обработка занимает 60 минут против 8 часов химическим методом. Кроме того, изделие не потребует демонтажа при работе, что гораздо удобнее по техническим причинам и исключит проблемы при еще одной сборке

Кроме того, изделие не потребует демонтажа при работе, что гораздо удобнее по техническим причинам и исключит проблемы при еще одной сборке.

Крупный лазер против ржавчины долгое время применяются в сфере производства деталей для авиационной промышленности, космических и других летательных аппаратов. С 90-х годов большинство военных и гражданских самолетов чистят от краски и налета лазером, так как этого требует техническое обслуживание летательных аппаратов. Также мощные лазеры требуются для очищения ржавчины на железнодорожных вагонах, зданиях, корпусах кораблей и мостах.

ПРИМЕРЫ ИСПОЛЬЗОВАНИЯ ТЕХНОЛОГИИ ЛАЗЕРНОЙ ОЧИСТКИ В ПРОМЫШЛЕНОСТИ

Удаление ржавчины с поверхности (рис. 9). Ржавчина является самым распространенным видом загрязнения, образующимся в ходе реакции железа и его сплавов, таких как сталь с кислородом, в присутствии воды или влажного воздуха. Лазерная очистка позволяет очищать металлические поверхности различной конфигурации и формы, от самых простых до самых сложных, от самых недоступных крошечных мест до поверхностей с большой площадью. По сравнению с традиционными видами очистки лазерная очистка не оставляет побочных видов загрязнений (дробь, песок, СО2, химические реагенты и т. д.) и не требует дополнительных ресурсов, только электричества.

Рис. 9. Снятие ржавчины с поверхности металла

ОЧИСТКА ШВА НЕРЖАВЕЮЩЕЙ СТАЛИ ПОСЛЕ СВАРКИ (рис. 10). Независимо от вида сварки (автоматизированной или ручной) лазерная очистка с легкостью удаляет цвет побежалости с поверхностей нержавеющих сталей. Данная технология позволяет избежать использования химических реагентов и значительно сократить время, необходимое для очистки изделий.

Рис. 10. Снятие цвета побежалости

ОЧИСТКА СВАРНОГО ШВА СТАЛИ ПЕРЕД ДЕФЕКТОСКОПИЕЙ (рис. 11).

Лазерная очистка позволяет очищать металлические поверхности различной конфигурации и форм. Обезжиривает и подготавливает сварной шов и пространство вокруг шва к дальнейшей дефектоскопии. Сфокусированный лазерный импульс позволяет с легкостью проникать в мелкие трещины и впадины, находящиеся на поверхности обрабатываемого материала, и удалять инородный слой, чего невозможно достичь при механической обработке.

Рис. 11. Очистка сварного шва

ОЧИСТКА ПОВЕРХНОСТИ АЛЮМИНИЯ ОТ ОКСИДНОЙ ПЛЕНКИ (рис. 12). Оксидный слой, или оксидная пленка, возникает на поверхности алюминия или сплавов на его основе при естественном контакте с окружающей средой, т. е. в процессе окисления кислородом. В свою очередь, оксидный слой служит для защиты изделий от дальнейшего коррозионного воздействия, но может оказывать неблагоприятное воздействие на технологический процесс при дальнейшем сваривании или склеивании. Лазерная очистка позволяет снимать данный оксидный слой с поверхности, тем самым улучшая адгезию или свариваемость.

Рис. 12. Снятие оксидного слоя

УДАЛЕНИЕ ЛКМ С ПОВЕРХНОСТИ МЕТАЛЛА СЛОЙ ЗА СЛОЕМ (рис. 13). Оборудование лазерной очистки позволяет произвести полное, селективное (послойное) удаление ЛКП с различных поверхностей металлов. Данный результат достигается при правильно подобранном режиме обработки за счет использования специального программного обеспечения, мощности излучения и подходящей оптической линзы.

Рис. 13. Селективное (послойное) снятие ЛКП

ОЧИСТКА СТАЛИ ОТ НАГАРА (рис. 14). Лазерная очистка с легкостью и без повреждения обрабатываемой поверхности может снимать следы нагара, вызванные контактом с горячими нефтепродуктами (например, масло или нефть). Также с помощью лазера можно с легкостью удалять следы и остатки продуктов, возникающие после вулканизации сырой резины.

Рис. 14. Снятие следов нагара, масла и нефтепродуктов

Обезжиривание в обрабатывающей промышленности (рис. 15). Процесс обезжиривания может быть запущен в конце технологической линии вместо окончательного очищающего раствора для удаления грязи, влаги или других загрязнений. В результате вы получаете чистый продукт, готовый для продажи клиенту. Обезжиривание также может быть частью большого технологического процесса перед клейкой, сваркой и нанесением покрытий.

Где купить, какова цена?

Купить лазер для удаления ржавчины можно в Интернете. В зависимости от страны производства, заказ делают либо напрямую у производителя, либо через специализированные сервисы.

Цена аппаратуры варьируется в широких пределах. Она зависит от мощности прибора, особенностей его функционирования, сферы применения и комплектующих.

Самыми недорогими являются лазеры китайского производства. Минимальная стоимость такого аппарата составляет 1500 $. Аппараты, впускаемые под другими брендами, стоят дороже.

Можно попытаться сэкономить и приобрести установку, которая ранее была в эксплуатации, но гарантии ее исправной работы отсутствуют. Цена б/у лазеров начинается от 60 000 руб.

Принципы выбора

Оборудование для лазерной резки металла выбирается по следующим критериям:

  • производительности, скорости обработки, позиционирования луча над рабочей поверхностью;
  • типу излучателя (металлического или керамического), срока его службы, надёжности, особенностей конструкции;
  • торговой марки, под которой был изготовлен станок;
  • гарантийному сроку от производителя;
  • виду материалов деталей, используемых в устройстве позиционирования лазера, особенно направляющих;
  • назначению, условиям эксплуатации, на которые рассчитан промышленный станок;
  • удобству и простоте управления;
  • возможностям расширения функциональности;
  • требованиям к помещению, где будет выполнена установка оборудования;
  • стоимости конкретной модели, комплектующих, расходных материалов.

Дизайн станка

Дизайн и компоновка оборудования для лазерной резки металла обеспечивают удобство в работе, а также производительность. Простота удаления стружки, доступное пространство для перемещения заготовки относительно лазера, эффективность охлаждения — вот основные параметры, зависящие от расположения конструктивных элементов.

Важно обращать внимание на следующие узлы:

  • подъёмный стол;
  • лазер;
  • систему охлаждения;
  • оптику.

Подъёмный стол

Станок для лазерной резки оснащён подъёмным столом, предназначенным для закрепления и перемещения заготовки относительно луча. Перемещение может быть линейным вдоль вертикальной оси координат. Он обладает различной грузоподъёмностью, площадью, способен перемещаться при помощи механического или электрического подъёмного привода.

Мощность лазера и охлаждение

Лазерный резак по металлу оснащается лазерами различной мощности, позволяющими выполнять различные задачи. Чем выше мощность, тем качественнее обработка, больше допустимая толщина заготовок, но и выше энергопотребление.

Для эффективной работы и установки необходимо обеспечивать качественное охлаждение трубки. От этого будет зависеть ресурс работы лазера. Обычно достаточно водяной системы с датчиком потока, позволяющим контролировать охлаждение.

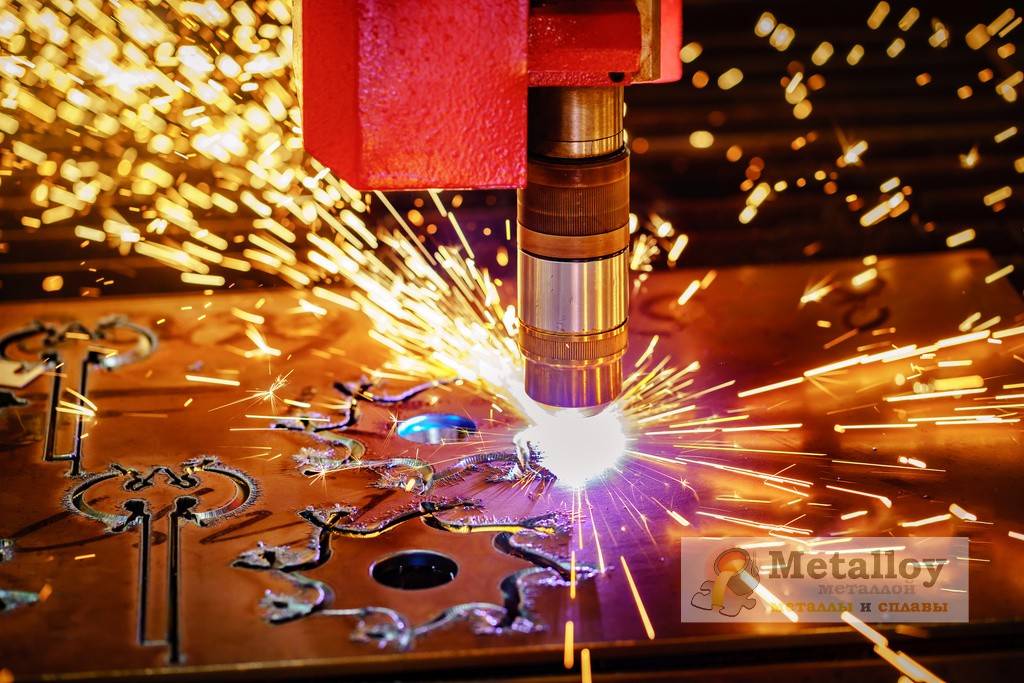

Лазер для резки металла

Оптика

Устройство для лазерной резки предусматривает установку оптики, назначение которой фокусировать луч. Она может быть следующих видов:

  • длиннофокусной, применяемой для обработки толстых заготовок;
  • короткофокусной, используемой для гравировки или резки тонколистового металла.

Цены

Стоимость оборудования зависит от следующих факторов:

  • производителя;
  • функциональности;
  • типа лазера;
  • оптической системы;
  • площади рабочей поверхности;
  • системы охлаждения.

Какой выбрать?

При покупке лазера нужно отталкиваться от тех задач, которые с его помощью будут решаться. Общие рекомендации:

  1. Для микрообработки приобретают лазеры малой мощности. С их помощью можно зачистить провода, удалить окислы с клемм и микросхем. Такие устройства востребованы у мастеров, занимающихся ремонтом электроники.

  2. Лазеры средней мощности – это наиболее востребованные приборы. Их покупают владельцы автомастерских, занимающиеся чисткой кузовов. С их помощью не только снимают ржавчину, но и лакокрасочное покрытие.
  3. Мощные лазеры приобретают крупные заводы и предприятия.

Для личных нужд следует присмотреться к недорогим китайским лазерам. Они востребованы на рынке и стоят дешевле своих европейских аналогов. Средняя длительность эксплуатации прибора без смены головки составляет 50 000 часов.

Перед покупкой нужно обратить внимание на вес установки и на ее габариты

Оборудование

В продаже встречается самое различное оборудование.

В некоторых случаях в комплект поставки включается устройство видеонаблюдения, которое позволяет удаленно контролировать процесс.

Лазер

Лазерная установка действует следующим образом:

  1. На момент включения устройства оно сканирует поверхность для проверки наличия очагов ржавчины. При этом современные технологии позволяют определить глубину и характер повреждения. Тестирование проводит лазерный луч малой мощности.
  2. После того как было прекращено тестирование изделия устройство само выбирает мощность луча. Кроме этого, подобный параметр можно настроить в ручную. Этого показателя должно быть достаточно для того, чтобы ржавчина испарилась.

Современное оборудование способно в автоматическом режиме определять полное очищение металла от различных загрязняющих веществ, после чего останавливать процесс обработки. Мощность установки может варьировать в большом диапазоне, к примеру, у недорогих установок показатель 12-20 Вт. Мощные модели для профессионального применения имеют показатель мощности около 1000 Вт.
