Облицовка банной печи: Как выбрать облицовочный материал? Инструкции обзоры

Расстояние от печи до стены

Самый долговечный и надёжный барьер, предотвращающий чрезмерное нагревание поверхности стены от жара печи — это воздушное пространство между ними. При соблюдении всех расстояний, установленных стандартными нормативными документами, можно быть на 100% уверенным, что опасаться нагрева стен от корпуса печки нет никаких причин.

Согласно нормативам, взятым из СНиП 2.04.05-91, расстояния от печи до ничем не защищенной стены, имеющей предел огнестойкости REI 60, должно составлять не менее 500 мм (на схеме А ), то есть полметра. Если установить на стену плотный лист негорючего материала (минерит или стекломагнезит) и дополнительно закрепить на нём отражающий слой нержавеющей стали, то данное стандартное расстояние уменьшается до 380 мм (на схеме В ).

Также регламентируются размеры частей конструкции защитного экрана, которые выступают за габариты печи (на схеме С ). Это расстояние следует закладывать при расчете материала на величину не менее 150 мм. Что касается расстояния от дверцы топки до стены, находящейся напротив неё, то оно не может быть менее 1250 мм (на схеме F ).

Однако, как показывает практика, чтобы соблюдать все эти нормы нужно иметь достаточно просторную парилку. А обычно это помещение имеет очень ограниченное пространство и большая его часть планируется под полоки, которые хочется сделать как можно более вместительными и удобными. Поэтому трудно себе представить печь, расположенную с отступами по полметра от стен с каждой стороны.

Разумеется, это не оправдание для нарушения стандартов пожаробезопасности, установленных специальными ответственными органами, основанных на экспериментальных научных исследованиях. В то же время, производители финских печей в технологических документах к своей продукции указывают другие цифры для безопасного размещения своих металлических печек в стенах парилки. Так, например, при обустройстве защитного экрана допустимое расстояние до стены составляет всего 250 мм.

Изразцы для облицовки печи в бане своими руками

Мастера по изготовлению печей долго искали подходящую замену керамической плитке, да такую, чтобы выдерживала высокую температуру и не деформировалась. Задача упростилась с появлением изразцов. Иначе говоря, это обычная плитка, изготовленная из глины с высокими показателями жароустойчивости. Элементы имеют объемную форму, изнаночная сторона оснащена выступами, которые называются румпы. С их помощью плиточки объединяют друг с другом и образуют сплошную кладку.

Изразцы укладывают единовременно с сооружением печи или камина. Это позволяет укрепить несущую стенку печи. Для соединения конструкции с главной кладкой, применяют усики из проволоки, которые помещают в швы между кирпичами. Изразцовая плитка соединяются так называемыми стальными скобами, и закрепляется цементным раствором.

Разнообразие цветовой гаммы, узоров и текстур изразцов удивляет. При таком разнообразии можно подобрать любой материал и сделать банную печь неповторимой.

Фундамент

Здесь может быть два варианта.

Первый – полы бани уже уложены

Вариант, сразу скажем, не очень приятный. Как решать проблему? Вначале нужно приблизительно рассчитать общий вес печки вместе с кирпичной кладкой.

Вес печи можно узнать в паспорте или каталоге производителя

Вес одного красного полнотелого кирпича ≈ 3,5 кг, кладка будет в полкирпича. Больше нет надобности, такая толщина обеспечит и нормальную теплопередачу, и достаточную устойчивость конструкции.

Вес красного кирпича

Вес поддона с кирпичом

Есть рекомендации делать кладку в четверть (ставить кирпич на ребро), но мы бы не советовали. Во-первых, для кладки на ребро нужен солидный опыт. Во-вторых, устойчивость конструкции неудовлетворительная.

Для справки. Размеры стандартного одинарного кирпича 250×120×65 мм. Для одного кубического метра кладки нужно приблизительно 520 штук при толщине раствора примерно один сантиметр. Для облегчения расчетов нужно помнить, что на 1 м2 кладки в полкирпича нужно ≈ 53 кирпича. Берите с запасом, неизбежно будут отходы.

Стандартные размеры полнотелого кирпича

Найдите место расположения половой балки, обнаружить ее можно по половым гвоздям. Как правило, во время строительства бани применяют брус под половое покрытие размером не менее 100×100 мм, он может выдержать до 500 кг веса. Этого вполне достаточно для небольшой металлической печи, усиливать брус нет необходимости.

Фото балок пола

Под периметр печи положите лист металла, желательно сделать теплозащиту, четко выдерживаете правила СНиП III–Г.11–62.

СНиП

Не рекомендуется в качестве теплоизоляционного материала использовать листы асбеста, сегодня в реализации есть безвредные материалы из прессованной минеральной ваты.

Для кирпичной кладки нужно сделать гидроизоляцию (для шамотного – не надо, он не боится влаги). Для гидроизоляции лучше возьмите два слоя обыкновенной прозрачной полиэтиленовой пленки – это намного красивее, чем черный рубероид. Выступающую пленку потом нужно аккуратно обрезать по периметру кладки. Не стоит бояться, что такое основание печи вызывает сомнение в надежности. Если бы дымоходы были кирпичными – да, даже незначительные «шатания» печи могут стать причиной появления больших проблем. В нашем варианте дымоходы будут сделаны из металлических труб. В местах соединения и в местах их выхода наружу конструкция «плавающая», способна компенсировать небольшие колебания.

Виды дымоходов для бани

Второй вариант. Полы еще не уложены

Оптимальный вариант, для печи можно сделать устойчивый фундамент. А наличие фундамента значительно расширяет возможные варианты печей как по весу, так и по конструктивным особенностям. Как делать фундамент?

Шаг, №№	Схема или фото	Пояснения
Шаг 1.	Схема фундамента	Разметьте габариты ямы, по периметру она должна быть на 10 см больше, чем размеры печи.
Шаг 2.	Копаем яму под фундамент	Выкопайте яму глубиной 50÷60 сантиметров, глубже не стоит по двум причинам. Во-первых, в помещении бани глубина замерзания грунта значительно меньше, чем на открытом пространстве. Во-вторых, печь не та конструкция, которая требует мощного устойчивого фундамента.
Шаг 3.	Схема фундамента	Сделайте песчаную подушку толщиной не менее 15 см и утрамбуйте ее. Она компенсирует вспучивание грунта, если такой факт и будет иметь место.
Шаг 4.	Фундамент для печи выкладывается из фундаментных блоков размерами 200х200х400, 200х300х400, 200х300х600. Кладка ведётся на цементно-песчаном растворе фундамент печки из газосиликата (пример)	Для печи можно поставить упрощенный фундамент из бетонных блоков, это намного быстрее и легче. Возьмите бетонные блоки любых размеров, количество зависит от размеров ямы, положите их на цементный раствор. Постоянно следите за горизонтальностью. Не рекомендуем отрезать блоки, если по высоте они превышают высоту пола. Во-первых, это довольно сложно, нужен алмазный диск большого диаметра. Во-вторых, выступающий на несколько сантиметров фундамент никак не влияет на комфортность.

На этом подготовительные работы закончены, можно приступать к непосредственной установке печи с выносной топкой.

Требования СНИП

Защита стен бани от жара печи выполняется по требованиям строительных норм

Для домашнего мастера важно знать основные из них

СНиП III-Г.11-62

“Отопительные печи, дымовые и вентиляционные каналы жилых и общественных зданий. Правила производства и приемки работ.”

По этим нормативам, зазоры от каменки до поверхностей стен:

• толщина обложенных стеновых панелей каменки 24 см, с нанесенным слоем штукатурки из раствора извести, либо с добавлением слоя цемента, толщина которого 25 мм, а также при нанесении слоя раствора асбеста и глины, толщиной 4 см – расстояние должно быть минимум 13 см;
• толщина стены каменки полкирпича и нанесением слоя штукатурки извести и добавлением асбеста, толщиной 25 мм или при защите с помощью асбестовермукулитовых плит 4 см толщиной – расстояние от 300 мм;
• при установке стальных печей, с укрытием стенок печи огнеупорным материалом, минимальное расстояние до оштукатуренных деревянных стен 700 мм, при толщине слоя раствора гипса и извести 25 мм;
• устанавливая стальную печку в баню с неоштукатуренными стенами, расстояние до них должно быть минимум 1000 мм.

Проверяет и подписывает разрешительные документы на пользование баней инспектор пожарной службы при проведении контрольных замеров. Только после этой процедуры можно пользоваться баней.

СНиП 2.04.05-91

“Отопление. Вентиляция и кондиционирование.”

При покупке промышленного образца печи с требованиями по установке можно ознакомиться в инструкции. Домашние мастера должны знать и выполнять несколько требований:

• потолок в бане защищен плитой из асбеста, штукатуркой и листовым металлом, толщиной до 1 см, в этом случае выложенную из кирпича печь делают в высоту так, чтобы зазор до потолка минимум 250 мм;
• устанавливая стальную, с защитным теплоизоляционным слоем печку, выдерживайте зазор до потолка не менее 700-800 мм, если потолок оштукатурен, и защищен негорючими материалами;
• во всех иных случаях, расстояние до потолка должно быть 1200 мм.

Но перед самоделкиными встает вопрос, а чем обшить стену возле печки в бане?

Обшивка стен теплоотражающими экранами

Светоотражающая обшивка представляет собой теплоизоляционный материал, закрытый сверху листом нержавеющей стали. Такой вариант позволяет сократить расстояние от защитного покрытия до рабочей поверхности печи до 38 см. В качестве защитного слоя, который не позволяет загореться деревянной поверхности, используют негорючие, долговечные материалы с низкой теплопроводной способностью:

• базальтовая вата (базальтовый холст, базальтовые плиты, базальтовый картон), иногда её называют — каменная вата. Изготовленная из горной породы (базальт), она является экологически чистым материалом. Не выделяет вредных соединений при нагреве, выдерживает температуру до 6000, не разрушаясь и не теряя своих свойств. Обладает хорошей водоотталкивающей способностью, абсолютно не впитывает влагу и не вызывает коррозию соседствующих материалов;
• минеритные плиты — основной составляющей в них выступает цемент. Способны выдержать температуру 6000, однако рабочая температура, при которой не меняются свойства, составляет 1500. Хорошо абсорбирует и отдаёт влагу. Минерит безвреден для дыхательных путей при нагревании;

Обшивка стен бани вокруг печи теплоотражающими экранами

• асбестовые плиты или асбестовый картон. Некоторые считают его канцерогенным материалом, вредным для здоровья, однако это не доказано научным путем. Вред организму может нанести асбестовая пыль при вдыхании. Закрытый сверху металлическим листом асбест зарекомендовал себя как хороший теплоизоляционный материал;
• плиты из вермекулита вспученного не содержат в своём составе асбеста, выполнены из горной слюды. Имеют малый удельный вес, высокую механическую прочность. На такие плиты можно наносить слой штукатурки и облицовывать керамической плиткой.

Сверху теплоизоляционный слой накрывают листом нержавеющей стали. В некоторых случаях используют оцинкованное железо, однако оно «прозрачно» для ИК лучей. Отполированная поверхность стали способна отражать тепловые лучи, направляя их обратно в помещение бани.

Монтируют металлические листы на керамические крепления, не подверженные сильному нагреву. Для свободной циркуляции потоков воздуха, предотвращающего нагрев деревянной стены, необходимо обеспечить вентиляционный зазор. Для этого между теплоизоляционным слоем и стеной обеспечивают вентиляционный промежуток. Экран монтируют, оставляя расстояние над напольным перекрытием и сверху под потолком.

Асбест зарекомендовал себя как хороший теплоизоляционный материал

Деревянная облицовка банной печи

Древесину используют в различных сферах строительства. Материал годится не только в качестве топлива для печки, но и для красивой отделки. Дерево обладает прочностью и легкостью одновременно, поэтому не оказывает существенного влияния на основание бани. Выбирая древесину в качестве декора, не забывайте о том, что материал не обладает высокими показателями теплопроводности, поэтому к воплощению идеи в реальность стоит подойти взвешенно. Древесина лучшим образом подойдет для создания акцентов, отделки пола, потолка, углов парилки или лежанки.

Про низкий уровень пожароустойчивости дерева известно многим, в связи с этим материал не рекомендовано применять возле источника открытого огня. Древесиной отделывает отдаленный участки помещения, предварительно обработав элемент антипиренами.

Использование штукатурки

Штукатурка — самый бюджетный вариант отделки печи своими руками. Изделие приобретает законченный вид и неплохо смотрится в интерьере. После штукатурки можно выполнить побелку специальным жаростойким составом.

Такой вид отделки довольно часто применяется для кирпичной печи. Технология следующая:

1. Необходимо правильно подготовить поверхность. Все следы старой отделки, в т.ч. штукатурки и плитки, должны быть удалены. Каждый шов должен быть выбран на 10-15 мм.
2. Разводим грунтовку глубокого проникновения согласно инструкции. Тщательно грунтуем поверхность. Не забудьте, что грунтовка должна высохнуть (минимум сутки).
3. Натягиваем и фиксируем металлическую сетку с помощью дюбелей. Такое армирование значительно увеличит прочность крепления плитки.
4. Наносим штукатурку на печку. Рекомендуем использовать готовую смесь специально для печей. Штукатурке надо дать высохнуть в течении 48 часов.
5. Теперь печку нужно побелить.

Нюансы, которые надо знать, приступая к облицовке

В целом, кладка кирпича для облицовки в плане технологии не отличается от кладки печных стен Однако решив обложить чугунную или железную печь кирпичом, обратите внимание на важные моменты, перечисленные ниже

• Каждый 4-й ряд облицовочной кладки рекомендуется армировать проволокой или стальной полосой. Топочный проем (в том числе проем выносной топки) армируется уголком из металла.
• В процессе облицовки своими руками вам понадобится теплоизолятор. В качестве него можно использовать асбестовый или базальтовый картон.
• Пересмотрите весь купленный кирпич на предмет дефектов (сколов, трещин и т.д.). Не поленитесь разложить материал на полу, подгоняя кирпичик к кирпичику так, чтобы тычки соприкасались с минимально возможным зазором. Соблюдайте этот же порядок, когда будете класть кирпичи на раствор.
• Раствор для кладки должен соответствовать выбранному типу кирпича. Однако здесь ломать голову не придется. Обычно при покупке стройматериала вам сразу же предложат и сухую смесь, которую нужно только развести по инструкции водой.
• Следите за толщиной швов, не делайте их слишком широкими. Чем тоньше будут швы, тем лучшей теплопроводностью будет обладать облицовка.
• Обязательно проверяйте вертикальность углов отвесом, а также горизонтальность рядов уровнем.

Другие варианты

Можно пойти по другому пути и выстроить защитный экран вокруг источника тепла из камня или кирпича. Однако, такие конструкции довольно громоздки, потребуют некоторых навыков каменщика для сооружения и довольно много времени на монтаж. Поэтому, намного чаще для отделки стен за печью применяется какой–либо листовой негорючий материал из рассмотренных выше.

Достаточную степень изоляции и очень красивый внешний вид может обеспечить и оформление поверхности терракотовой или керамической плиткой. Однако в этом случае топку придется разместить на расстоянии минимум в 30 сантиметров от стен. Это не особенно много, но, в некоторых ситуациях может стать проблемой. Если эстетика все же важна, в такой ситуации можно создать смешанную защиту: собрать поверхность из негорючего гипсокартона или минерита и отделать ее терракотовой плиткой.

Каким кирпичом лучше всего обложить в бане железную печь

Ниже разберем материалы, которыми рекомендуется облицовывать, и те, которые нельзя использовать для печной кладки.

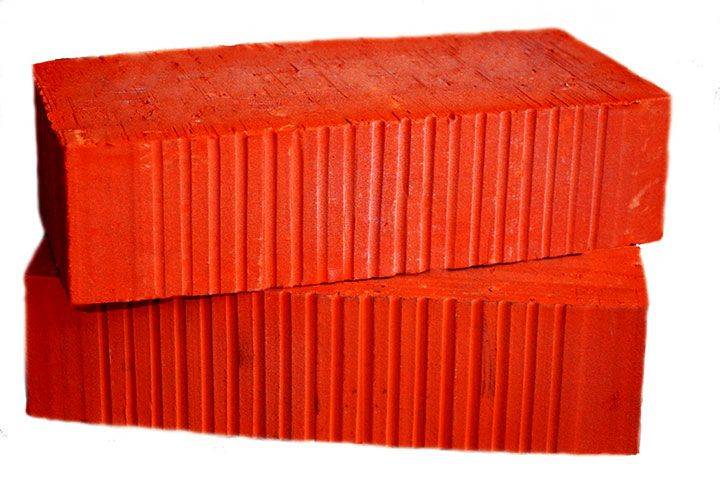

Керамический

Он очень прочный, легче шамота. Завершенная отделка смотрится красиво и аккуратно. Допускается применять кирпич, бывший в употреблении.

Шамотный

Шамот подходит для обкладывания.

Его плюсы:

1. Он огнеупорный, что минимизирует риск возгорания.
2. Прочный. При соблюдении техники кладки печь будет стоять года.
3. Отлично удерживает тепло.

Но есть и минусы:

1. Высокая цена, из-за чего большим спросом пользуется красный керамический.
2. Кирпичная кладка выходит с шероховатостями и не очень красивой. Поэтому хозяевам часто приходится выполнять повторную отделку керамогранитом или изразцами.

Облицовочный

Преимущество ‒ выбор фактур и цветов. Впишется в любой стиль оформления бани.

Минусы:

• хуже удерживает тепло;
• менее прочен в сравнении с керамическим.

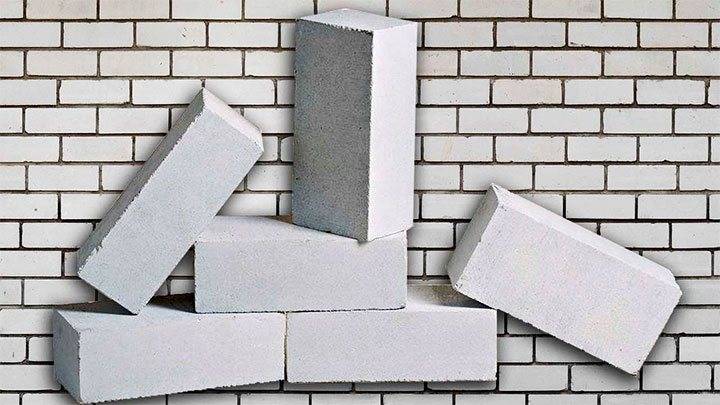

Силикатный (белый)

Для внутренней и лицевой кладки печи силикатный кирпич не применяют, потому что он не выдерживает резких перепадов температур и не устойчив к повышенной влажности.

При таких условиях он начнет трескаться и разрушаться уже через несколько недель.

Белый кирпич используют при кладке небольших построек, гаражей, хозблоков, которые потом облицовывают другими материалами.

Декоративная штукатурка

Отделку печи в бане своими руками можно выполнить при помощи декоративной штукатурки. Этот тип материалов стал применяться для подобных целей относительно недавно. Декоративная штукатурка в этом случае имеет определенные особенности. Ее наносят не для того, чтобы отделать непосредственно кирпичную или металлическую поверхность печи. Из этого материала создается барьер между обогревателем и стенками. При этом современные разновидности штукатурки позволяют создать интересные эффекты дизайна.

Штукатурку применяют для отделки стен, которые примыкают к печи. Стоит учесть, что этот материал используют в том случае, если обогреватель установлен не в парной, а, например, в комнате отдыха. Дело в том, что декоративная штукатурка отличается меньшим показателем влагостойкости. Поэтому его можно применять в относительно сухих помещениях.

В состав декоративной штукатурки могут входить разные компоненты. Это может быть глина и песок, шамот, гипс и асбест, известь. Также есть составы на основе цемента. В состав в качестве добавок могут входить стекловолокно, соль, измельченная солома. Перед монтажом на поверхность устанавливают сетку из стекловолокна. Штукатурку наносят на нее. Жаростойкость и теплопроводность декоративной штукатурки высокая.

Зачем нужен портал для печки в баню

Он выполняет сразу несколько функций:

• Практическая – закрывает места, в которых стены стыкуются с утеплителем топливного канала, препятствуя сквознякам и разрушению кладки.
• Эстетическая – при должной отделке является стильным дизайнерским элементом, визуально украшает выносную топку и интерьер комнаты в целом.
• Защитная – поглощает излишний жар, не давая воздуху в помещении перегреваться, а также предотвращает случайные прикосновения к раскаленным металлическим поверхностям топки.

Получается, что от его наличия зависит как безопасность, так и продолжительность беспроблемного функционирования парной, и даже общий внешний вид помещения.

Камень

Отделка печи бани камнем будет также уместна. Этот материал может быть натуральны или искусственным. Камень по показателям огнестойкости не уступает кирпичу. Но внешний вид печи становится эффектнее. Камень известен своей высокой декоративностью.

Стоит учесть, что отделку проводят камнем, который прошел специальную обработку. Сырец для этих целей не подходит. Из натурального камня делают элементы, которые по форме напоминают плитку или глыбы. Но с обратной стороны они должны быть плоскими. Существуют разные виды камня. Наиболее популярными для отделки являются гранит, мрамор. Однако в помещении парной они могут смотреться неуместно.

Стоимость представленных разновидностей камня достаточно высокая. Поэтому многие владельцы бани выбирают иные разновидности материалов. Это может быть песчаник, сланец. Второй вариант часто продается в колотом виде большими кусками. Стоимость по этой причине на представленный материал невелика.

Утепление парилок

Помимо защиты примыкающих к печам поверхностей в банях (парилках) и саунах должна быть предусмотрена надёжная изоляция, обеспечивающая поддержание требуемого температурного режима.

Для утепления парилок изнутри могут применяться следующие приёмы:

• использование теплоизоляционных негорючих материалов, наиболее подходящих для зон повышенной влажности в бане (обычно для этих целей применяется каменная или минеральная вата);
• обустройство пароизоляционной защиты;
• создание экранов на основе негорючей алюминиевой фольги.

Перед началом утеплительных работ следует подготовить поверхности под укладку выбранного типа теплоизоляционного материала, который расстилается в нишах обрешётки. Поверх утеплителя обустраивается пароизоляционный слой, в качестве которого может применяться обычная полиэтиленовая плёнка.

Для обустройства такой защиты также подходит специальная фольгированная плёнка, расстилаемая непосредственно на утеплительный слой. В настоящее время в продажу поступают особые виды теплоизоляционного материала с уже имеющимся на их поверхности фольгированным слоем.

Поверх защитных покрытий и плёнок набивается декоративная обшивка, в качестве которой может использоваться обычная вагонка, наиболее привычная для бани, или любой другой термостойкий материал.

Изразцы

Печка с изразцами — довольно трудоемкий процесс. Технологии несколько упростили. Но до сих пор строительство такой печи занимает 4-5 месяцев, если использовать классический вариант. Кладка и облицовка печи происходит одновременно. Хотя, в упрощенном варианте, можно обложить уже готовую печь.

Мнение эксперта
Николай Давыдов
Печник с 15-летним стажем

Рисунок может быть любым. Обычно используют русские народные мотивы. Размеры изразцов регулирует ГОСТа 3742-47. Допустимые отклонения не должны превышать 1 мм во все стороны. Благодаря стандартизации, процесс облицовки значительно упростился. Самое главное — правильно подобрать материал.

Инструкция

Стоит руководствоваться следующими правилами:

1. Материал изготовления. Примеси в цветной глине не позволят изготовить качественный изразец, поэтому ее не используют. В отличии от нее, белая глина — идеальное сырье.
2. Качество изделия определяется его способностью втягивать в себя воду. Чем больше в изразце пор и чем они крупнее, тем менее качественным будет изделие.
3. Выбирайте изразцы, изготовленные методом прессования.
4. Поверхность изделия не должна иметь тусклый вид и на ней не должно быть трещин. Такое бывает, когда изделие проходит только один обжиг.

Для облицовки изразцы необходимо отсортировать по оттенкам. Укладывать их надо будет таким образом, чтобы переход был не заметен. Размер подгоняют с помощью рашпиля и угловой шлифовальной машинки со всех сторон. Дефектные плитки не стоит сразу выбрасывать. Их можно будет использовать позже.

Следующий шаг — провести разметку. Толщина горизонтального шва не должна превышать 3 мм, вертикального — 1 мм. Теперь переходим непосредственно к укладке.

Раскладываем первый ряд.

Процесс очень трудоемкий, но результат того стоит. Первое, что нужно сделать — правильно подготовить изразцы к укладке. Это обеспечит наилучший результат.

Порядок укладки такой:

• погрузить изразцы в воду, подождав пока глина наберет воду в себя;
• глина в румпе увеличит теплоемкость, поэтому нужно ее наполовину заполнить;
• стальные скобы позволяют правильно соединить плитки между собой;
• ряд изразцов соединим с рядом печи с помощью проволоки.

Схема крепления изразцов: 1 – румпа, 2 – штырь, 3- проволока, 4 – скобы.

Последующие ряды.

• высверливаем отверстия в кладке;
• в качестве связующего элемента используем саморезы и проволоку;
• с помощью проволоки крепим стальные штыри;
• насаживаем изразец на штырь и загибаем последний;
• сухой раствор заполнит все пустоты между изразцами.

Банная печь в изразцах

Другие материалы для облицовки печи

Кроме кирпича для украшения конструкции часто используют плитку, камень, изразцы. Особенности каждого из материалов разберем детальнее.

Плитка

Для облицовки подойдут следующие виды:

1. Клинкер. В его основе – глина. Формовка происходит под прессом, обжигом при высокой температуре. Материал по свойствам похож на керамику.
2. Терракота. Получают из смеси терракотовой глины, шамотного порошка. Готовая плитка выходит красноватого оттенка. Обладает хорошей прочностью.
3. Майолика. Для создания в промышленных целях применяется сложный технологический процесс, из-за чего цена этого материала высокая. Глазированный вид плитки. По рабочим свойствам она схожа с терракотовой.
4. Керамогранит. Для изготовления прочной плитки добавляется мраморная крошка. Материал надежен и служит года. Отличается красивым видом.
5. Шамот. Огнеупорный вид облицовки, но по декоративным свойствам в разы уступает другим плиткам.

Отдельным типом облицовочной плитки для печей считаются изразцы. Их свойства и особенности использования будут рассмотрены ниже.

Камень

Для украшения печи применяется натуральный, искусственный камень.

Из природных пород, что отличаются прочностью, устойчивостью к перепадам температур и теплоотдачей, применяют серпентинит, талькохлорит.

Искусственный камень ‒ имитация натурального. По свойствам и способу монтажа аналогичен плитке. Он легкий, поэтому для компактных моделей печей заливать фундамент на обязательно, и гораздо дешевле натурального.

Фиксация к стенкам происходит на клей при толщине слоя до 2 см.

Изразцы

Изразцы ‒ глиняная плитка объемной формы. Снаружи сделаны выступы ‒ румпы, которыми элементы соединяются между собой.

Укладку изразцов рекомендуется выполнять сразу после возведения печи или камина (касается кирпичных). Правильно соединенные элементы образуют цельную стену, которая получается очень прочной.

В продаже есть изразцы круглой, квадратной, треугольной, трапециевидной форм. Широкий выбор цветов, рельефов.

Спросом пользуются детали с разноцветными узорами, рисунками животных, растений.

Защитные термоэкраны

В качестве основной защиты стен бани используют термостойкие экраны – специальные щиты изоляции для закрытия боковых поверхностей печки и снижения интенсивности распространения ИК излучения в помещении.

Экраны разделены на две категории: металлические и кирпичные.

Защитный экран из листов стали или чугуна. Он монтируется по периметру банной печи, при этом соблюдаются небольшие технологические зазоры (3-5 см) между экраном и внешними стенками нагревательной конструкции для обеспечения дополнительной конвекции воздуха.

В зависимости от особенностей стен бани и типа печи, металлические экраны могут быть фронтальными и боковыми. Некоторые модели металлических печей производят с дополнительным защитным кожухом, который устанавливается при монтаже топливника.

Монтаж металлических экранов осуществляется при помощи регулируемых ножек с фиксацией к напольному покрытию болтами. Кроме того, ножки позволяют обеспечить зазор в нижней части конструкции для дополнительной вентиляции. Для увеличения срока эксплуатации, экраны покрывают огнеупорным красящим слоем.

Защитный экран из кирпича предназначен для ограждения стен печи бани.

Кладка выполняется в ½ кирпича по периметру с соблюдением технологических зазоров в 6 см. Нижняя часть конструкции оснащается дополнительными воздуховодами на расстоянии в 2,5 см друг от друга.

Для обустройства кирпичного экрана для печей используется термостойкий шамотный кирпич без пустот. В качестве соединительной смеси – густой раствор из цемента или глины.

Готовые стены экрана должны быть на 22–25 см выше, чем стена нагревательной конструкции.

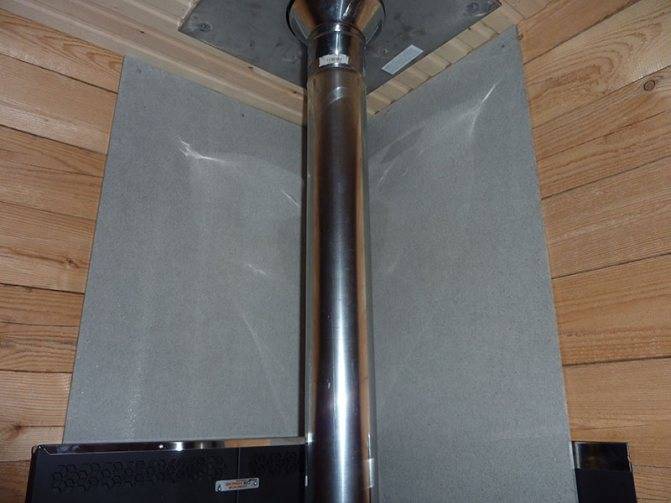

Крепление минерита

Плиты минерита для изоляции нагревания стен бани во время ее топки, могут крепиться в следующих вариантах исполнения:

• При расположении печи на довольно большом расстоянии от стены – плита минерита крепится непосредственно к стене;
• При расположении печи на расстоянии около 50 см. от стены –плита минерита крепится к стене с зазором около 3 см, с установкой в зазор керамических втулок между плитой и стеной;
• При небольшом расстоянии между печью и стеной бани, размещают два листа минерита. При этом один лист минерита закрепляется непосредственно к стене, а второй лист монтируется на расстоянии от первого с зазором, который задается длиной керамических втулок.

С целью предупреждения поломки плит минерита при нагревании от печи, при их установке отверстия под крепление винтами выполняют в виде пазов.

Когда устанавливают минерит в парной на стены, необходимо оставлять зазор между нижней кромкой минерита и полом бани, который должен быть не менее 30 мм. Это необходимо для того, чтобы обеспечить циркуляцию воздуха между минеритом и стеной и не допустить нагрев стены банного помещения, тем более, если баня построена из деревянных брусьев.

При монтаже плит минерита на стены, в зазор между полом и плитой устанавливают вставки, например, из обрезков минерита, которые после усадки стен бани удаляются, а винты крепления плит окончательно затягиваются.

Рекомендуется монтировать плиты минерита на трубу бани, на высоту около 1 метра, которая имеет термоизоляцию с кожухом.

При проектировании новой постройки бани, расстояние от стенки печи, в том числе и от труб без изоляции, до листа минерита, не должно быть менее – 10,0 сантиметров.

Материал минерит является жаропрочным и экологически чистым материалом.

Как выполнить обрамление

Здесь нужно помнить о том, что оно обязано быть надежным и одновременно выглядеть красиво. Теоретически можно принять широкий ряд строительно-дизайнерских решений: отдать предпочтение комбинации гипсокартона и плитки, грамотно использовав преимущества обоих материалов, сыграть на солидности натурального камня. Выбор конкретного варианта зависит от совокупности следующих факторов:

• чем отделаны стены, насколько высока их пожароустойчивость;
• как оформлено помещение, какой дизайн царит в интерьере;
• каким бюджетом вы располагаете и сколько готовы потратить на «врата»;
• обладаете ли вы строительными навыками и/или практическим опытом работы с каким-либо материалом;
• что больше нравится лично вам и лучше соответствует модным тенденциям.

Классическое решение сегодня – отделка печного портала в бане из кирпича плиткой. Она не подвержена тлению и возгоранию, обходится сравнительно недорого и позволяет воплотить в жизнь почти любую дизайнерскую задумку.

Фундамент под банную печь-каменку

Монтаж любой печи начинается с фундамента, и когда пол загородного дома бетонный, это уже решает одну проблему — не надо делать специальное основание. Здесь разве что можно украсить пол керамической декоративной плиткой для красоты и простоты уборки. Совершенно другой коленкор, когда мы построили деревянный дом.

Здесь уже нужно позаботиться от достаточной теплоизоляции пола. Пожарная безопасность также имеет первостепенное значение: листы металла должны занимать пространство перед дверцей не менее, чем на 40 см. Это необходимо для того, чтобы избежать выпадения угольков из печи на деревянный пол.

Всегда ли нужен фундамент под печь-каменку?

Порядок проведения работ по возведению фундамента

Печной фундамент — это важный элемент будущей бани. Качество выполнения работ по его установке сильно влияет на следующие параметры:

• безопасность печки;
• срок её эксплуатации;
• корректность работы всех узлов отопительного устройства.

Рассмотрим пошагово порядок проведения работ по возведению печного банного фундамента:

• В месте установки топки подготавливают котлован, периметр которого на 15-20 см больше, чем у устанавливаемой печи, а глубина равна 50 см;
• После утрамбовки дно ямы посыпается смесью щебня и песка;
• Гидроизоляция укладывается в виде полиэтиленовой пленки;
• Армирующая фундамент дорожная сетка с помощью проволоки или сварки крепится к арматуре. Сеточный каркас имеет периметр на 5-7 сантиметров меньше, чем у создаваемой печи;
• Приготавливается бетонный раствор из смеси песка и цемента в соотношении 3:1, которым заливают котлован фундамента;
• Виброрейкой производят выравнивание, а затем с помощью уровня проверяют результат;
• Когда раствор отвердеет, его накрывают двумя слоями рубероида;
• С помощью шамотного кирпича формируют основу для будущей печи.

Использование стального футляра

1. Экраны из металла изготавливают из стальных или чугунных листов, этими

кожухами окружают источник тепла с расстоянием 3-5см.

Совет!Приобретая металлическую печь для бани, стоит отдать предпочтение модели оснащенной металлическим кожухом. Стоимость её не на много выше, зато снимаются вопросы изоляции стен.

Не помешает и дополнительное фронтальное или лицевое экранирование, которое располагается на стенах в зависимости от места расположения печи. Защита гарантирует древесину от перегрева, снижая t° на 100 и более градусов, и предоставляет возможность экономии пространства в парной. Печь защищенную кожухом можно устанавливать на расстоянии 50-55см от стены.

1. Кирпичные экраны представляют собой кладку, которой зашивают печь со

всех сторон, такой же кожух, только из кирпича. Другой способ – кладка в полкирпича между топливником и стеной из полнотелого шамотного кирпича положенного на раствор глины с цементом. Ширина стенки должна быть 120мм, правда есть мнение о том, что допустимо класть в четверть кирпича 60мм, однако следует помнить, что в этом случае показатель теплоизоляции снижается ровно наполовину. В высоту кладку рекомендуется поднимать на 20-30 см выше поверхности топливника, но если поднять её до потолка – хуже не будет.

Располагать экран следует на расстоянии 10-15см от стены, 5-15см от печи, то есть экономия пространства составляет 30-40см

Важно!В нижней части кладки следует делать функциональные отверстия для теплообмена. Защитные экраны эффективны, они снижают температуру до уровня допустимого при использовании топливных высокотемпературных агрегатов

Ту же функцию выполняет обшивка стен из негорючих материалов

Защитные экраны эффективны, они снижают температуру до уровня допустимого при использовании топливных высокотемпературных агрегатов. Ту же функцию выполняет обшивка стен из негорючих материалов.

Стальной футляр хорошо сохраняет тепло, обеспечивает оптимальный уровень нагрева. Однако такой вид облицовки небезопасен для здоровья человека. При работе печи происходит нагрев и стального футляра, прикосновение к которому чревато получением ожогов.
