Вентиляция погреба своими руками: схема и процесс работы

Устройство вентиляционных систем

Принцип действия довольно прост. Для его реализации достаточно приводящего и отводящего канала благодаря которым осуществляется конвекция.

Вентиляция состоит из 5 основных элементовИсточник pog.cetiloxa.ru.net

Вся система состоит из 5 элементов:

1. вытяжная труба;
2. защитные сетки (2, 6);
3. вентиляционное отверстие;
4. приточная труба;
5. вентилятор с регулируемыми решетками.

Электрический мотор может отсутствовать, но он гарантирует регулярный воздухооборот. Если обустройство выполняется для жилой площади, то еще используют очищающие фильтры и теплообменники для повышения комфорта.

Мощный мотор гарантирует независимость вентиляции от перепадов давления воздухаИсточник sv.decorexpro.com

Организация принудительной вытяжки

Если решено делать принудительную вентиляцию в гараже с подвалом, стандартные вытяжные каналы дополняют специальными вентиляторами, обеспечивающими принудительный воздухообмен. Самостоятельное изготовление подобной системы не составляет особого труда. Это связано с тем, что она по своей конструкции мало отличается от естественной вытяжки.

Важнейшим достоинством искусственного проветривания считают его способность поддерживать как температурный режим, так и режим влажности в любых условиях. Для устройства принудительной вентиляции своими руками внутри гаража обустраивают ведущие к поверхности трубы. Их делают несколько: часть отвечает за приточную, а часть — за вытяжную подачу воздуха. В трубы, отвечающие за вытяжку, и устанавливают электрический вентилятор.

Вентилятор — не единственное средство, с помощью которого организовывают принудительную вытяжку. Для этого используют и такие способы, как:

• диффуз-флюгер;
• дефлектор;
• нагревательная лампочка.

Первый способ требует действия потоков входящего воздуха на вершине приточной трубы. Второе же устройство устанавливают на вытяжную трубу, и оно создает зону разряженного воздуха. Что касается лампочки, то она нагревает входящие потоки до нужного уровня температуры.

Проектирование

Первый этап работ по самостоятельному созданию принудительной вентиляционной конструкции — ее проектирование. Составляется схема подвала и расположения вентиляционных каналов. На ней рисуют и то, как именно будут проходить каналы-трубы.

Во время проектирования решают, куда они выходят и как производится забор воздуха

Так, важно предусмотреть правильное расположение заборной поверхности на крыше или стене гаража своевременно

Приобретение необходимых материалов

По окончанию проектирования приобретают все необходимое для создания системы и её монтажа. В частности, не обойтись без:

• вентиляционных труб;
• защитных решеток;
• козырьков для уличных концов труб;
• дефлекторов;
• вентиляторов;
• кабеля;
• крепежных хомутов;
• дюбелей и саморезов;
• молотка;
• дрели.

Этого инструментария хватит для выполнения всех стандартных монтажных работ. Главное – правильно рассчитать количество на основании созданной схемы.

Выполнение монтажных работ

Наиболее распространенный вариант принудительной вытяжки — с двумя трубами. Первым делом пробивают в намеченных местах стен отверстия и монтируют крепежные конструкции. Далее на полу собирают сами воздуховоды. Изгибов в них избегают. В трубы помещают вентилятор, и проводят провода для их питания. Неподалеку устанавливают выключатели.

Проверка работы системы

Проверку тяги в вентиляции производят просто — с помощью зажженной свечи или спички. При наличии хорошего потока воздуха пламя отклоняется в ту или иную сторону (зависит от типа канала).

Механизированный тип вентиляции

Самым новым и действенным способом, с помощью которого просушивают погреб в гараже, остается механизированный. В таком случае за циркуляцию воздуха полностью отвечает моноблок, который и провоцирует движение.

Программное обеспечение, которое в нем установлено, управляется с помощью модульной системы. Именно потому этот агрегат называют самым надежным на данный момент.

Единственный недостаток системы в высокой стоимости. Не каждый хозяин готов выложить несколько тысяч для обеспечения нормальной циркуляции воздуха в подсобном помещении.

Принудительная вентиляция подвальных помещений

Естественное и недорогое вентилирование подвала невозможно в случаях:

1. Цокольный этаж состоит из нескольких помещений с различными функциональными задачами.
2. Площадь подвального помещения значительна или имеет свои уровни.
3. Продухи не удаётся устроить из-за особенностей цоколя или рельефа участка.
4. Подвал полностью заглублён в грунт.

В таких случаях необходима принудительная вентиляция, когда движение и направление потоков воздуха в подвале регулируются системой воздуховодов и вентиляторов.

В дополнение к вентиляторам система принудительного воздухообмена может включать в себя:

• определитель влажности и температуры;
• реле автоматического отключения и включения вентиляторов;
• таймер периодического включения для экономии электроэнергии;
• электронагреватель (калорифер);
• кондиционеры, увлажнители;
• фильтры либо их системы в вентканалах для очистки поступающего извне воздуха.

В загородном доме с площадью подвального помещения более 50 м2 рационально использование общедомовой вентсистемы для вентилирования подвала.

Как правильно сделать вентиляцию в погребе ‒ Материалы и инструмент для монтажа вентиляции

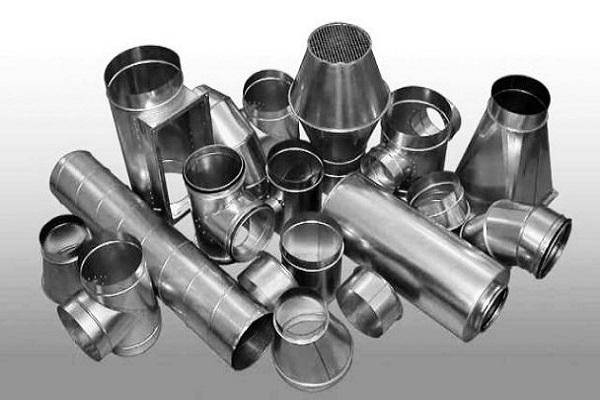

Из общего описания вентиляционных систем, приведенного выше, можно понять, что для обустройства эффективной вентиляции в погребе, потребуются:

• Стальные, пластиковые или асбоцементные трубы расчетного диаметра и длины;
• круглые отводы при наличии поворотов по линии вытяжки или притока;
• защитные козырьки или дефлектора для защиты оголовков;
• осевой вентилятор расчетной производительность с рабочей шириной лопастей соответствующей диаметру трубы;
• воздухораспределительные решетки жалюзийного типа.

Инструмент для устройства вентиляции в погребе

Набор принадлежностей для устройства вентиляции в погребе подбирается в зависимости от выбранного типа труб. Для пластиков он будет минимальным, состоящим из измерительной рулетки, карандаша, инструмента для резки, отвертки и молотка.

Стальные трубы дополнительно требуют наличия сварки, которую в данном случае модно заменить хомутовыми зажимными соединениями, но это обойдется дороже.

Выбор воздухообменных труб

Исходя из этого, можно сделать вывод, что самый недорогой и простой вариант — использование пластиковых канализационных труб диаметром 110, 150 или 200 мм. Стальной прокат обойдется намного дороже, а применение сварки усложнит монтаж.

Промышленный выпуск асбоцементных труб сейчас прекращен из-за экологической опасности материала. Поэтому даже, если вам удастся найти недорогие складские остатки, то с наличием соединительных муфт могут возникнуть проблемы. В результате система не будет герметичной и станет доступной для проникновения влаги.

Инструкция по монтажу вентиляции из пластиковых (канализационных раструбных) труб

Вентиляционные трубы из пластика, лучше всего, располагать внутри ограждающих погреб стен. Прокладка в грунте, за пределами строительных конструкций, возможна, но, в случае вспучивания, подвижки и простого проседания грунта, может привести к нарушению целостности системы. Поэтому, выполнять вентиляционные работы, следует во время возведения несущих стен, подвального помещения.

Пример расположения продухов

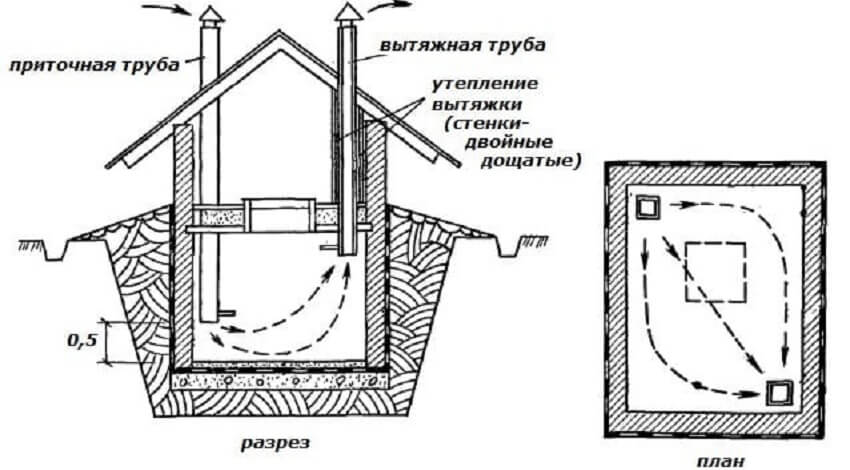

Приточная труба
Схема обустройства вентиляции

Расположение вентиляционных труб внутри погреба допускается, если система монтируется в уже построенном сооружении. В этом случае пробиваются отверстия в перекрытии, устанавливаются трубы, а все щели герметизируются цементным раствором с промазкой битумной мастикой. Для того, чтобы выполнить монтаж своими руками:

• Произведите расчет необходимого диаметра воздуховодов;
• начертите схему расположения мест прокладки и определите места возможных поворотов, отводами 15, 30, 45 или 90°;
• на основании схемы укомплектуйте материалами каждую линию, при этом учтите, что длина пластиковых труб может быть равна 0.5, 1, 2, 4 или 6 м;
• соберите трубопровод по всей, используя для облегчения работы специальную смазку и болгарку с диском по металлу для резки;
• поместите отводы в места поворотов линии;
• опустите собранный воздуховод в подготовленный канал, соединяя его установленными отводами;
• закрепите на стене в местах отверстий жалюзийные решетки;
• установите на оголовки козырьки или дефлектора.

Монтаж вентилятора в стационарное положение не производится, поскольку он будет создавать помехи для свободной циркуляции воздуха. Как вариант, на его корпусе закрепляются поворотные петли, на которых он ставится в рабочее положение, а когда не нужен, отводится в сторону. Другой способ предусматривает монтаж шпилек, на которых вентилятор фиксируется при необходимости.

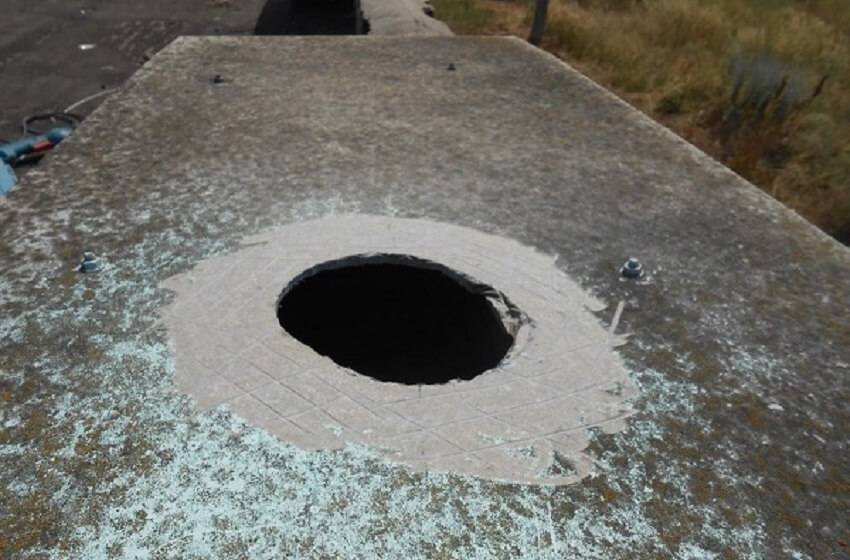

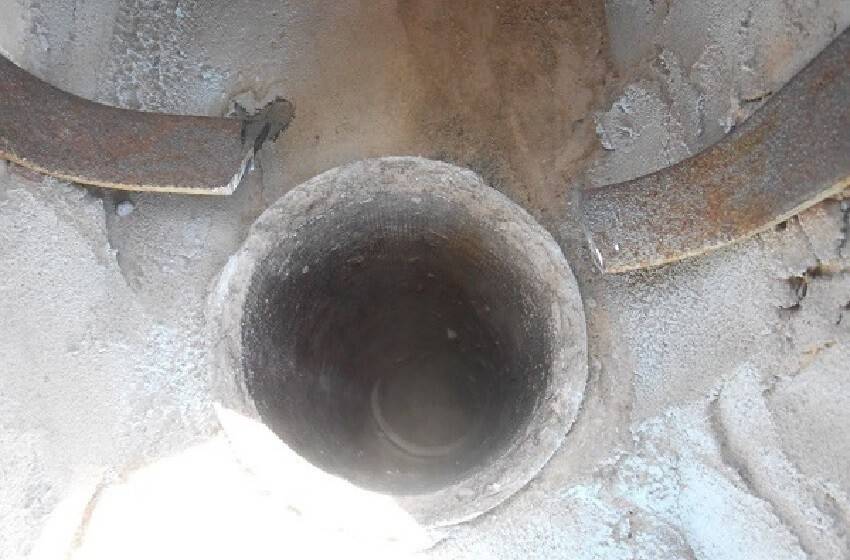

Отверстие
Установка направляющих

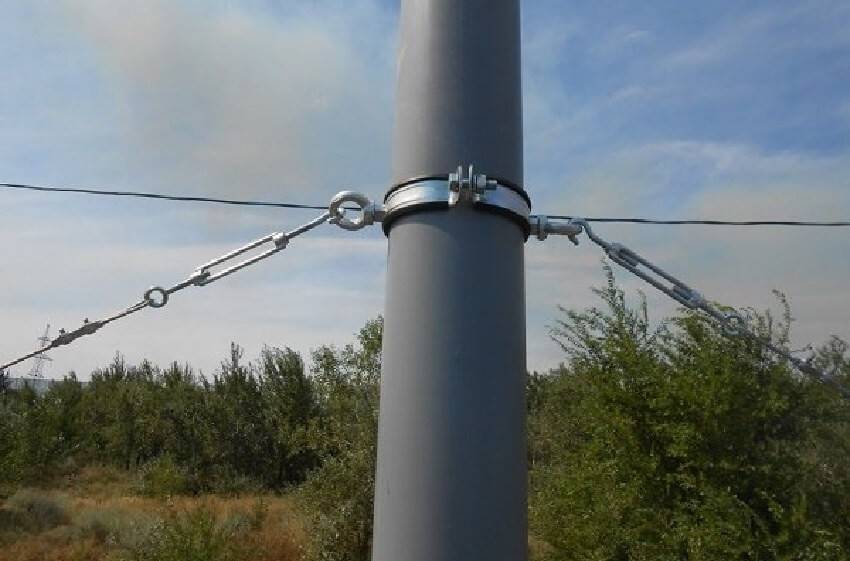

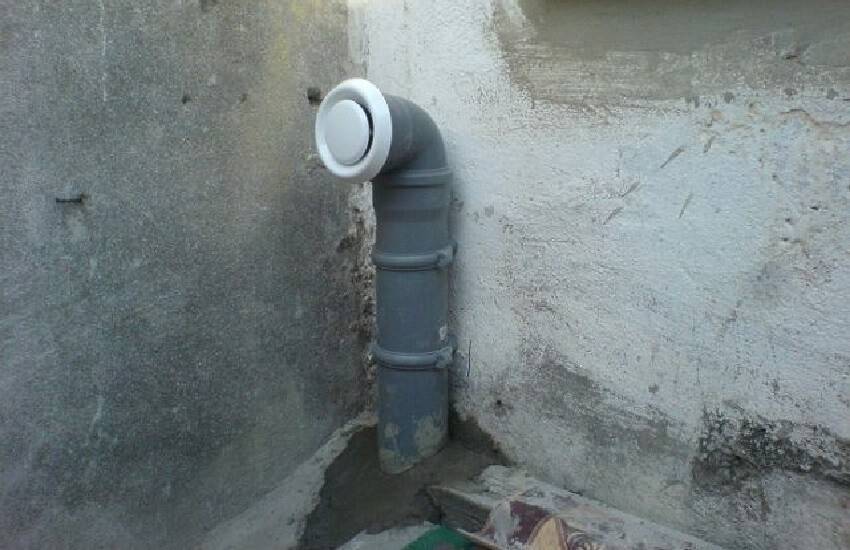

Фиксация трубы

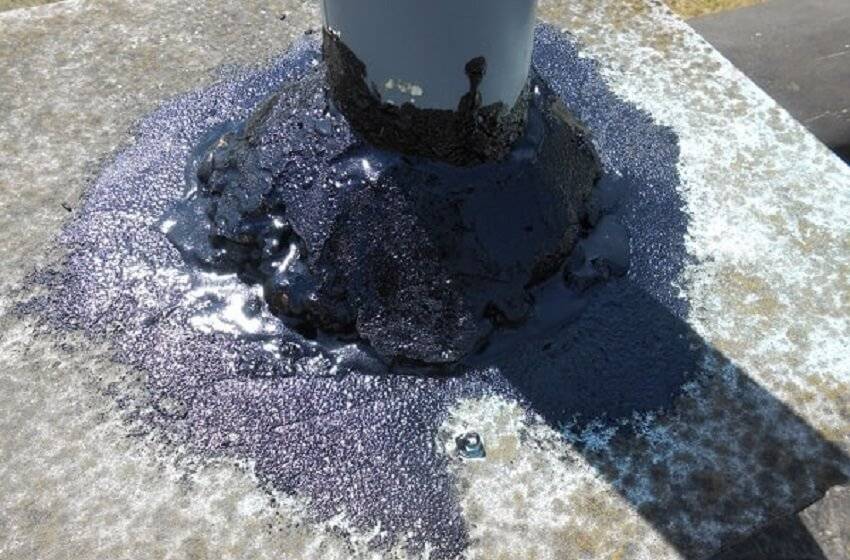

Заделка отверстия

Заключительная часть

Какой должна быть вентиляция в погребе? Для начала следует разобраться с целью использования помещения, то есть что в нем будет храниться.

Для погреба, как и для других помещений, существует целый ряд требований, предъявляемых к качеству воздуха. При наличии сделанной правильно системы вентилирования, можно сохранить урожай, а так же переоборудовать хранилище в развлекательный комплекс.

Выбор системы вентилирования будет зависеть от места локации погреба: если помещение маленькое, и хранение продукции будет проходить в условиях дачи, то устанавливать мощную систему вентилирования нет смысла, а вот для большой площади необходимо оборудовать принудительную конструкцию, которая выполняет свою работу в автоматическом режиме.

Когда габариты подвала больше целесообразно использовать приточно-вытяжную систему. Любые системы проветривания подвалов отличаются простотой монтажа. Естественная система вентилирования обладает одним существенным минусом: работает в зависимости от погодных условий.

Более надежный вариант проветривания – это принудительная система. Работа по монтажу отличается только установкой вентиляторов в одну трубу или в обе сразу. Вентиляторы разжижают воздух внутри вытяжной трубы. Домашний погреб для хранения овощей нуждается в поддержании микроклимата на определенном уровне. Чрезмерная влажность приводит к образованию плесени, развитию грибка и загниванию продуктов.

Вентиляторы после монтажа, регулируются двумя методами автоматическим и ручным. В первом случае вентиляциями управляют при помощи электричества, а во втором — самостоятельно включают и выключают вентиляторы.

Проверить, что вентиляция был установлена и сконструирована правильно, можно при помощи горящей спички. Этот же метод, помогает определить с какой именно трубой проблемы. Каждому погребу требуется определенное количество воздуха для поддержания оптимального температурного режима: в винном, температура должна составлять 10-14 градусов

Вентиляция погреба своими руками — посильная каждому задача,важно лишь соблюдать все нормы и стандарты

Процесс монтажа вентиляции

Деревянный дом из бруса, клееного бруса и бревна в классическом варианте возводится на ленточном бетонном фундаменте, позволяющем деревянную конструкцию здания отделить от земли.

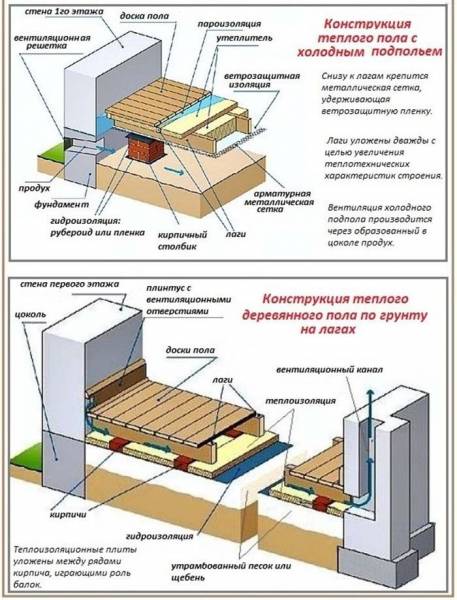

Пространство между уровнем земли и черновым полом с балками перекрытия является подпольем. На балках перекрытия монтируется конструкция чистового пола с утеплителем. Грунт под полом создает сырость от испаряющейся влаги, которая в виде пара оседает на деревянные конструкции, создавая условия для размножения бактерий, появления плесени и грибков.

Естественная вентиляция пола – как сделать самостоятельно?

Идеально, если продухи в деревянном доме закладываются непосредственно при заливке ленточного либо столбчатого фундамента жилой постройки. Здесь все просто. Вам требуется купить в строймагазине готовые формы для продухов либо сделать их своими руками из обрезков металлических труб.

Закладка естественной вентиляции осуществляется от поверхности земли примерно на высоте 0,5 м. Если обустраивать продухи ниже, есть вероятность, что их заметет снегом либо зальет водой во время паводков. Диаметр закладываемых вентотверстий берется около 11 см. Располагают продухи через каждые 250–300 см.

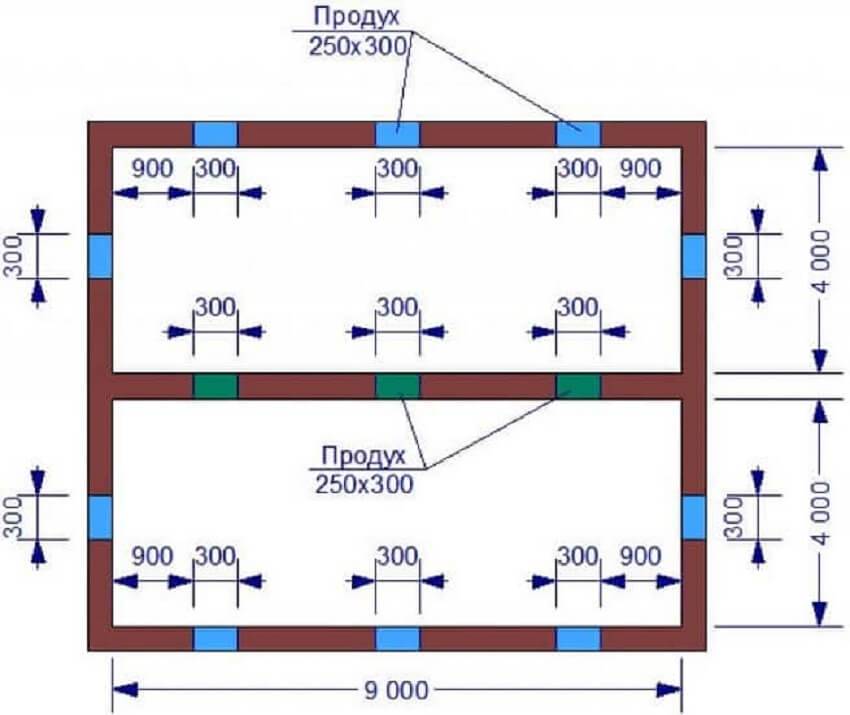

Отечественные саннормы и правила требуют, чтобы общая площадь отверстий для естественной вентиляции в частном доме занимала 1/400 и более площади всего напольного основания. Не пытайтесь сэкономить время и силы, пробивая мало продухов.

Лучше сделать все правильно и наслаждаться идеальным микроклиматом в своем жилище, чем постоянно страдать от некачественно выполненной вентиляции пола. Важный момент! Самый последний продух на стене должен находиться от угла фундамента дома на расстоянии более 100 см. Если не обращать внимания на эту рекомендацию и расположить отверстие ближе, в подполье обязательно сформируются невентилируемые зоны. Продухи можно сделать и в уже эксплуатируемом доме. Задача будет трудоемкой, но совсем не сложной. Вам потребуются трубные изделия для воздуховодов, а также хомуты и дефлекторы для их фиксации.

Запаситесь и инструментом, который необходим для пробивания вентиляционных отверстий в фундаменте строения, куда вы будете устанавливать трубы. После пробивки продухов ставьте трубы и закрепляйте их

Важно! Приточная и вытяжная трубы всегда размещаются в противоположных концах подполья. Один из концов приточного рукава при этом располагают от земли на высоте 0,5 м, а второй – на 50 см от пола

Вытяжку же нужно установить так, чтобы она возвышалась над крышей дома на 0,5–0,6 м.

Принудительная

Такая система используется обычно в случаях, когда здание стоит на низменности, и естественное вентилирование дает слишком малый эффект. Также ее актуально применять, когда:

• объем подпольного пространства достаточно большой, и естественная вентиляция не справляется;
• в подполье наблюдается повышенная влажность, и/или уже была замечена плесень;
• климат отличается дождливой погодой.

Принудительная вентиляция подразумевает и приток, и вытяжку воздуха с помощью вентиляторов. Если подробнее:

1. В одной из стен в подполье сверлятся отверстия, и в них вставляются вентиляторы на приток. Они будут нагнетать воздух внутрь подпола. Располагать их нужно равномерно по длине стены, чтобы не оставалось глухих участков с застаивающимся воздухом.
2. В противоположной стене сверлятся отверстия, и в них вставляются вентиляторы на вытяжку. Они будут вытягивать застоявшийся воздух на улицу. Располагать их также нужно равномерно.

Как вариант, в системах принудительной вентиляции вытяжка может делаться через общедомовую шахту (если она есть). Однако такой вариант можно удобно и просто сделать только на этапе проектирования и строительства дома. Если здание уже готово, то проще всего и приток, и вытяжку делать через вентиляторы в стенах.

К плюсам такой системы можно отнести:

• независимость от погодных условий (в отличие от естественной системы);
• возможность прогонять большие объемы воздуха (актуально для больших по объему пространств);
• возможность автоматизировать процесс: вентиляторы могут включаться и менять скорость по показаниям датчиков влажности.

Из минусов:

• более высокая стоимость: придется потратиться на вентиляторы (впрочем, сумма выйдет сравнительно небольшая: 1 самый простой вентилятор может стоить несколько сотен рублей);
• постоянные расходы на электричество.

Рекомендации по выбору вентиляции

Грамотная циркуляция воздуха обусловлена надежной подготовительной работой, при этом необходимо ознакомление со следующими рекомендациями:

1. Вентиляционную систему для погреба предусматривают в первоначальной стадии возведения самого дома. Это позволяет упростить подведение воздуховодов к стеновым поверхностям.
2. Каналы для вытяжки должны быть одинакового сечения, что дает возможность равномерного распределения потока воздуха по всей системе. Если же нужно установить трубы в готовый погреб, то допускается чуть увеличить диаметр вытяжного канала, но не наоборот. Такое условие вызвано тем, что есть вероятность загазованности подвала.
3. Для нормальной циркуляции и захвата всего воздушного пространства в погребе, трубы рекомендуется размещать на противоположных сторонах с нарушением симметричной линии.
4. Для воздуховодов в погребе оптимальный вариант – это применение канализационных пластиковых труб. Поскольку герметичное соединение у них происходит посредством надежных резиновых манжетов. К тому же их удобно соединять как по прямой линии, так и под любым углом за счет переходных элементов.
5. Когда погреб находится под каким-либо объектом, выводить вентиляционный канал нужно с наименьшим количеством поворотов. Оптимальный вариант – это когда весь воздуховод находится по прямой линии и все трубы одинакового сечения.
6. Снаружи приточную трубу размещают чуть выше уровня земли. От попадания осадков, мусора, насекомых концы приточной и вытяжной труб закрывают сетками и колпаками.

Во всяком случае, трубы, выставленные на улице, должны быть вертикально расположенными, и обязательно утепленными, чтобы избежать конденсата в зимнее время.

Для чего нужна вентиляция пола?

Вентиляция для деревянных полов необходима по одной простой причине: дерево без надлежащего проветривания начинает постепенно замокать и гнить, то есть разрушаться. А основа, так называемый черновой пол, на который впоследствии будет укладываться утеплитель, делается именно из дерева. Постепенное разрушение дерева неизбежно приведет к тому, что в один прекрасный день пол попросту провалится. Придется разбирать абсолютно всю конструкцию, и смонтировать ее заново, на этот раз соблюдая все правила.

Но существует опасность куда большая, чем обрушение конструкции пола. Это грибки и плесень, которые могут размножаться в подпольной сырости. Споры грибков способы нанести катастрофический урон здоровью людей, проживающих в доме, спровоцировав появление тяжелых заболеваний. И если в доме наблюдается повышенная сырость, когда отопление отключено, это довольно серьезный повод для беспокойства. Так что вентиляция деревянного пола – вещь необходимая.

Монтаж вентиляции своими руками

Самостоятельное выполнение работ по установке оборудование циркуляции воздуха в подвальном помещении требует детального ознакомления с особенностями оборудования и принципами осуществления вентиляции.

В зависимости от размеров подвального помещения производите монтаж конкретный системы циркуляции воздуха:

1. Установку естественной вентиляции осуществляйте при площади подвала менее 50 квадратных метров.
2. Монтаж принудительной вентиляции производите при увеличенной площади подвального помещения.

Выполнение работ по установке вентиляционного оборудования в построенном здании можно выполнить своими силами. Понадобится перфоратор, болгарка и дрель для выполнения отверстий и формирования каналов в основании здания, стенах, цоколе и перекрытии. Остановимся детально на этапах выполнения мероприятий по монтажу вентиляционных коммуникаций.

Этапы выполнения работ по установке

При небольшой площади подвального помещения для обеспечения воздухообмена выполните в цоколе зданий небольшие каналы (продухи), расположенные на противоположных стенах.

Вентилирование небольших подвалов осуществляется через каналы в основании здания

Установите решётки, предотвращающие проникновение грызунов в подвал.

Установка решетки надежно защитит подвал от крыс и мышей

Смонтируйте внутри подвала заслонки на отверстиях, предназначенные для регулировки объёмов поступающего воздуха.

Не всегда продухи обеспечивают желаемую эффективность воздухообмена. В этом случае рекомендуем установить вентиляцию приточно-вытяжного типа.

Приточно-вытяжная вентиляция состоит из двух воздушных магистралей

Производите монтаж следующим образом:

1. Подготовьте металлические или пластиковые трубы для приточной магистрали и вытяжного канала диаметром 10–15 см.Использование стандартных элементов ускорит монтаж
2. Произведите разметку противоположных участков подвального помещения, в которых необходимо выполнить отверстия для подвода воздуховодов.
3. Просверлите в цокольной и потолочной части подвала отверстия, соответствующие размерам воздушных магистралей.Использование специального приспособления облегчает работу
4. Установите приточную трубу, обеспечив расположение внешней части на расстоянии 1 метр от нулевой отметки, а внутренней — на уровне 0,2–0,5 м от пола.Приточный канал обеспечивает поступление воздуха
5. Введите в потолочное отверстие вытяжную трубу, которая должна выйти через отверстие в крыше здания.
6. Зафиксируйте вытяжную магистраль, обеспечив расстояние над коньком здания более 50 см, необходимое для обеспечения тяги.
7. Утеплите поверхности вытяжной трубы, выходящие за пределы здания и находящиеся на чердаке.Утеплив трубы, можно уменьшить вероятность образования конденсата
8. Устраните зазоры между трубами в цокольной и потолочной части, используя герметик.
9. Смонтируйте в подвальном помещении на вытяжном канале сборник конденсата, оснащённый краном для удаления жидкости.
10. Закрепите в верхней части вытяжной магистрали колпак, предохраняющий трубу от попадания осадков и способствующий усилению тяги.Установка колпака защитит магистраль от осадков
11. Смонтируйте защитные решётки на приточных каналах.

Используйте для крепления труб хомуты, надёжно закрепляйте элементы системы при монтаже.

Эффективная работа приточно-вытяжной системы гарантирована при площади подвала 20–40 кв. м. Для увеличенных помещений потребуется монтаж установки принудительного воздухообмена. Установку сложных вентиляционных систем, оборудованных устройствами кондиционирования и регулирования температурного режима рекомендуем поручить профессионалам.

Правила установки вентиляции погреба в доме

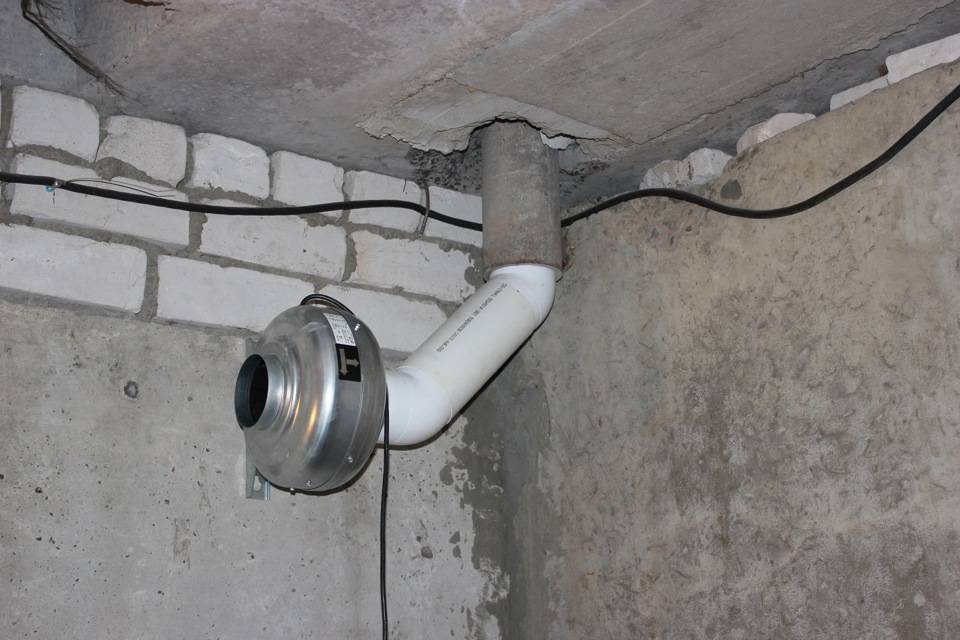

Вентиляцию можно организовать с помощью вентилятора

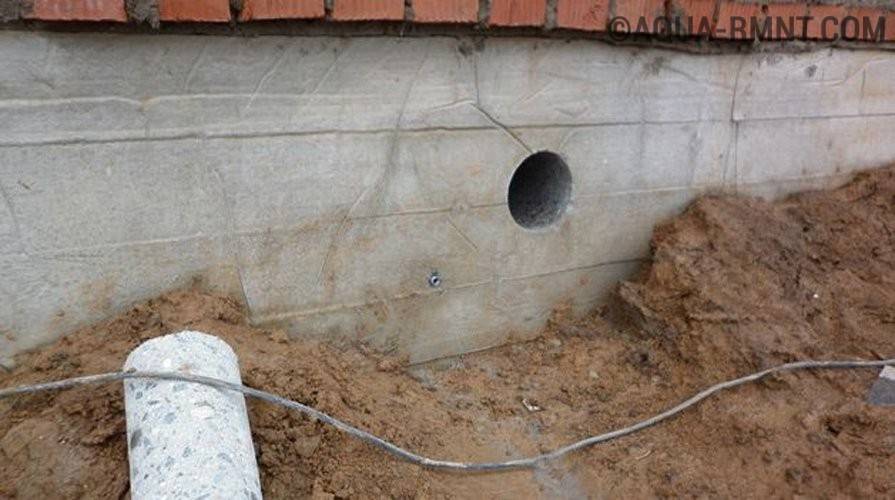

• Приточная труба «входит» горизонтально в ту часть фундамента, которая расположена над уровнем грунта. Войдя в помещение, труба поворачивает на 90° вниз и входит непосредственно в погреб, не доходя до пола 0,2-0,5 м. Вентиляционная труба притока не должна иметь много изгибов и ее диаметр на всем протяжении воздуховода должен быть одинаков.
• Вход в приток, расположенный невысоко от земли, зимой может быть засыпан снегом. Для недопущения этого, нужно постоянно очищать завалы (если таковые случатся). Также, его необходимо закрыть решеткой, через которую не смогут попадать грызуны, птицы.
• Вытяжная вентиляция погреба в частном доме проходит внутри стены, вдоль кухни или в устроенный специальный канал.
• Рационально устраивать помещение погреба под кухней, так вентканалы будут объединяться.
• Если предполагается строить достаточно большое помещение, выполняющее назначение погреба, в нем можно устраивать принудительную вентиляцию. Для этого добавляют в схему вытяжной вентилятор, который не даст застаиваться спертому и затхлому воздуху.

Выводы и полезное видео по теме

В этом видеоролике наглядно демонстрируются признаки некачественной вентиляции подвального помещения. Каналы приточно-вытяжного воздухообмена в данном погребе вроде как имеются, но воздух по ним не идет. Налицо все проблемы подвала – сырость, затхлый воздух и обильный конденсат по ограждающим конструкциям:

https://youtube.com/watch?v=JRQDGF0C090

На видео ниже представлено практическое решение принудительной вытяжки погреба при помощи кулера от ПК и солнечной батареи. Отметим оригинальность исполнения данного проекта вентиляции. Для погреба типа «овощехранилище» такая реализация воздухообмена вполне допустима:

Поскольку полноценное понижение влажности в подвале невозможно без термоизоляции «холодных» трубопроводов, представляем видео о нанесении трубчатой изоляции. Отметим, что при техническом назначении подвала рациональна полная обмотка теплоизолированной трубы армированным скотчем – так надежнее:

«Беспризорный» подвал вполне реально превратить в помещение желаемого назначения. Необходимо лишь решить в нем проблему воздухообмена и ликвидировать источники влаги. В любом случае, подвальный ярус здания не должен представлять собой мокрое, заросшее плесенью место. Ведь его стены – фундамент строения, чье разрушение недопустимо.

Хотите самостоятельно обустроить вентиляцию в погребе, но не уверенны, что все делаете правильно? Задавайте свои вопросы по теме статьи в расположенном ниже блоке. Здесь же можно поделиться опытом самостоятельного обустройства вентиляции в погребе или подвале.
