Кладка камина своими руками
Очень пристальное внимание следует уделить раскладке кирпичей первого ряда, которые по правилу укладываются без применения раствора. Требуется уровнем проверить горизонтальность рядов, прямоугольность поворотов и свериться с порядовкой
В дальнейшем перед кладкой кирпича на раствор раскладывают его на сухую, чтобы определиться с соответствием схеме порядовки. Класть кирпич своими руками очень увлекательно и вскоре начинающий мастер легко с этим справляется.
Рекомендуется сделать фото промежуточных процессов, чтобы в дальнейшем при необходимости легко восстановить в памяти последовательность работ.
Чтобы кирпич не впитывал всю влагу из раствора, следует замочить его в воде на 20 минут для набора влаги.
Первый ряд кирпича выводит мастера на уровень пола. Его можно класть в четверть кирпича или вполовину. А следующие ряды кладутся только плашмя. Вся часть камина над полом до начала топки по высоте должна быть 30 см или выше.
Далее предусмотрена установка зольника и дверцы поддувала. Зольник иногда выполняется в виде выдвижного ящика. Дверца покупается в строительном магазине или варится самостоятельно из толстого металла.
Кладка камина выполняется в соответствии с ранее разработанным планом. Кладка топочной камеры ведется на высоту, которая принята по проекту, а высота камеры для сбора дыма составляет обычно пять — шесть рядов. Дверца в топочной может отсутствовать или быть выполнена из жаростойкого стекла, которое позволяет наблюдать за языками пламени. Она не дает рассыпаться искрам.
Если дым будет проходить по кирпичному дымоходу, тогда после каждого ряда кладки своими руками производится очистка от выступающего раствора, затирка и сглаживание швов. Любые неровности на стенках внутренней кладки уменьшают тягу и способствуют задымлению комнаты.
Выложив камин своими руками, каждый хозяин сможет собрать вокруг этого теплого очага круг друзей или проводить релаксацию после работы.
Варианты постройки каминов своими руками
Начало использования камина
Перед началом использования камина его необходимо просушить, то есть весь раствор, который использовался при кладке должен затвердеть и обеспечить качественное сцепление кирпичей. На это уходит около двух недель.
В процессе сушки появляются небольшие трещины, что вполне естественно и этого не стоит пугаться. Их просто заделывают обычным кладочным раствором.
После того, как камин просохнет, нужно сделать первую топку. Для этого стоит использовать небольшую охапку только хвороста или горсти щепок. Стенки очага должны качественно прогореть, а огонь окончательно просушит камин и закалит его. После этого необходимо топить сооружение каждый день в течение недели, проверяя его на наличие новых трещин:
- Если трещины не появляются – увеличивать количество и качество топлива, постепенно доводя до охапки дров.
- Если трещины появляются – замазывать их, просушивать камин и использовать то же количество топлива, пока трещины перестанут появляться.
В результате такой камин будет служить своим хозяевам долго и возвращать их труды теплым уютом и романтичным пламенем.
Виды уличных каминов
- • камин-барбекю;
- • декоративный;
- • передвижной.

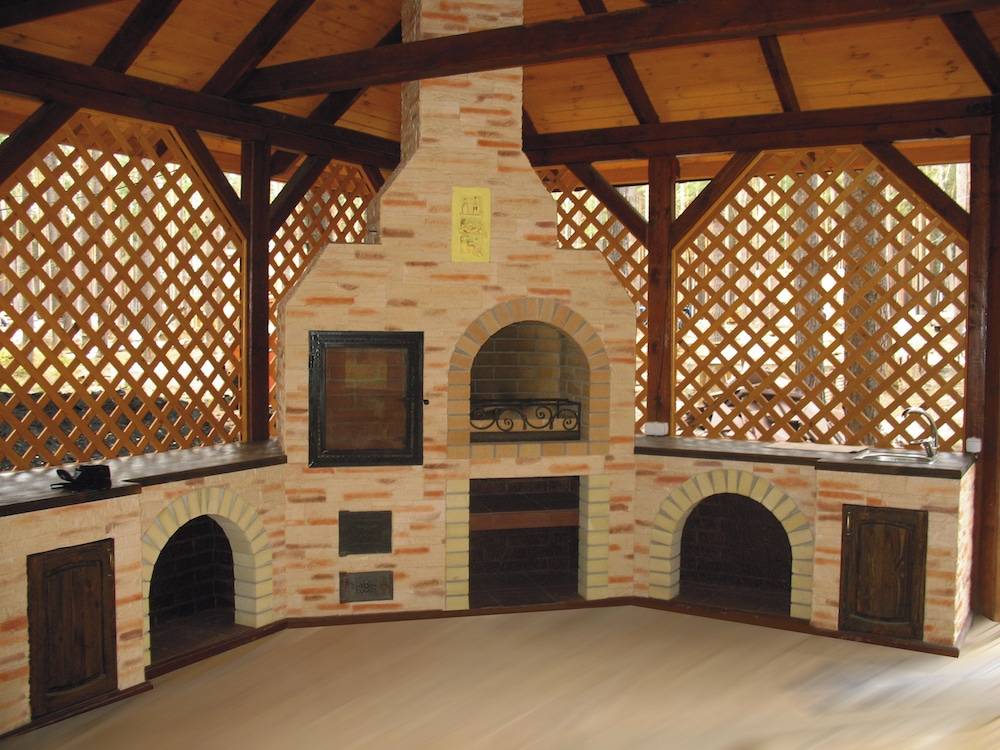

Печь-барбекю
Очаг уличного типа, оснащенный барбекю, относится к удобным в использовании конструкциям, так как в состоянии не только декорировать загородное пространство, но и помогает готовить пищу на открытом огне. Универсальное устройство выгодно устанавливать на небольшой территории, так как это влияет на экономию зоны отдыха. Очаг оборудован стенками, поэтому может работать в любое время года, в дождь и снег, в период межсезонья и в холодное время года.
Структура уличной каминопечи предполагает топку, поленницу, столешницу, а также умывальник и крыше. Исходя из типа используемого для строительства материала, он может быть либо переносным, либо стационарным. Если вы выбрали последний вариант, возводимый из кирпича, нужно будет заложить фундамент.
Декоративный камин
Декоративные камины устанавливаются с целью украшения зоны отдыха, для создания яркого акцента на придомовой территории. Обычно их строят из натуральных горных пород, а для оформления используются разнообразные фрески либо гравюры. Устройство у них обычное, зато визуально они смотрятся довольно необычно.
Такие камины можно использовать и для нагревания жилища, но сразу оговоримся, что на высокую производительность не нужно рассчитывать, – КПД у них совсем невысокий. Таким образом, обогреться ненадолго около живого огня вы можете, но для долгой и равномерной теплоотдачи они не подходят.
Во время строительства камина сложной является не кладка очага, а организация облицовки. То есть построить качественный прибор отопления могут только настоящие профессионалы.

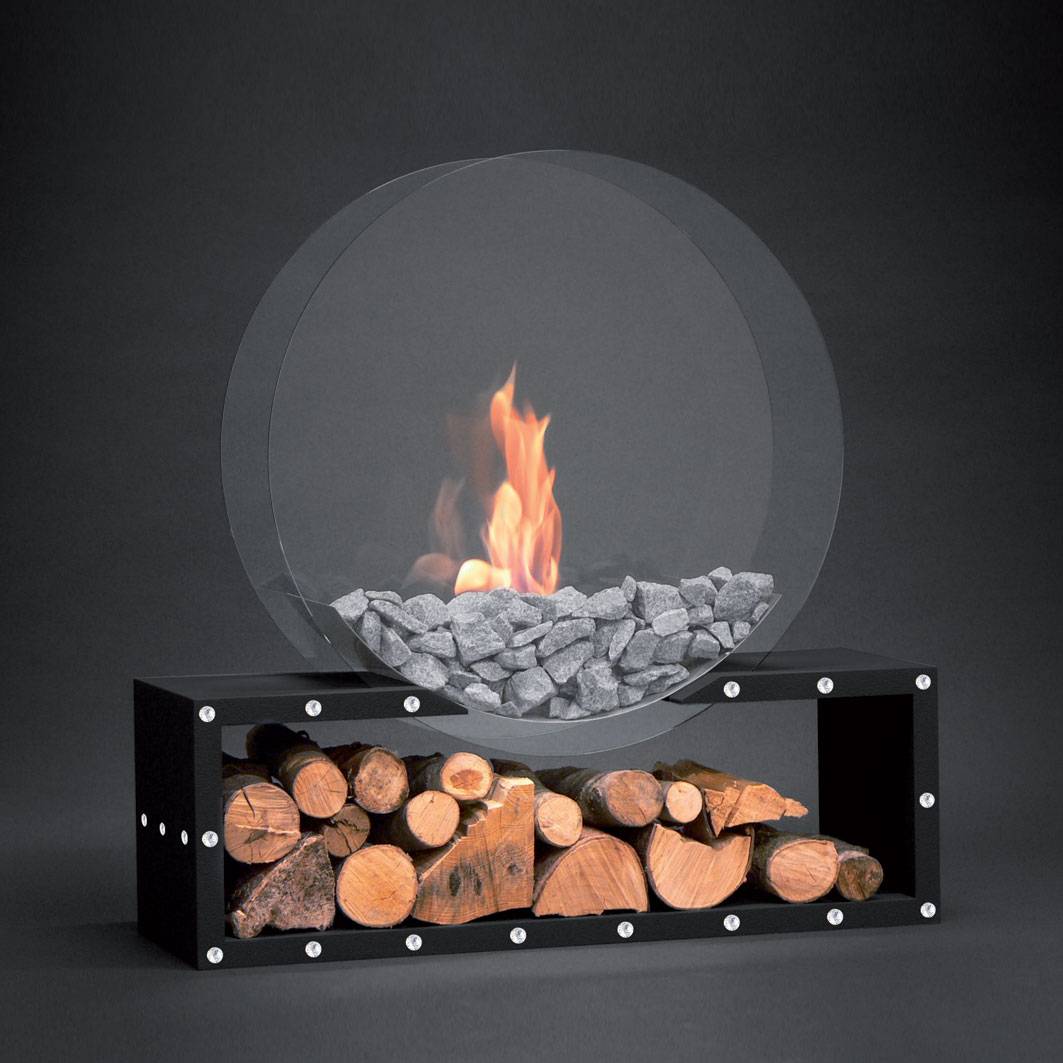

Передвижной камин
Передвижные камины считаются самыми популярными устройствами, потому как выполняются в виде нестандартных сооружений, сделанных из легированной стали, характеризующихся не только небольшими габаритами, а и сравнительно незначительной массой. Таким образом, камин не занимает постоянно место рядом с домом, его не нужно сочетать с ландшафтным дизайном, а также тратить большое количество времени на его изготовление.
Облицовку уличных каминов выполняют из натурального камня, плитки или гранитной крошки. Изготовить подобное сооружение могут даже домашние мастера, план возведения прост, и ошибиться в его исполнении сложно.
Технология кладки углового камина
Можно сложить угловой камин из кирпича своими руками, но для этого необходимо использовать иную технологию. Работы, связанные с укладкой первых 4-х рядов проводятся по традиционной методике, а начиная с 5-го ряда, начинается обустройство поддувала и производится монтаж решёток. Работы по кладке 6-го ряда связаны с фиксацией опор, при этом на верхнем сегменте монтируется колосниковая решётка.
Закладка портала выполняется при кладке 7-го ряда, а перевязка швов осуществляется с 8-го по 13-ый. Именно в этот период происходит непосредственное формирование портала. Зеркала, относящиеся к задней стенке, формируются под незначительным уклоном. Перевязка продолжается и на 14-15 рядах, а наклон зеркал увеличивается, в целом их формирование заканчивается на 16-ом ряду.
Фасадом камина будут ряды 17 -19, после чего начинается формирование дымохода, вплоть до 22-го ряда, когда устанавливают задвижку. Выбрать, чем отделать камин из кирпича такого типа, можно исходя, из собственных предпочтений.
Выбирать методику кладки, можно исходя из условий помещения, в котором будет эксплуатироваться камин.

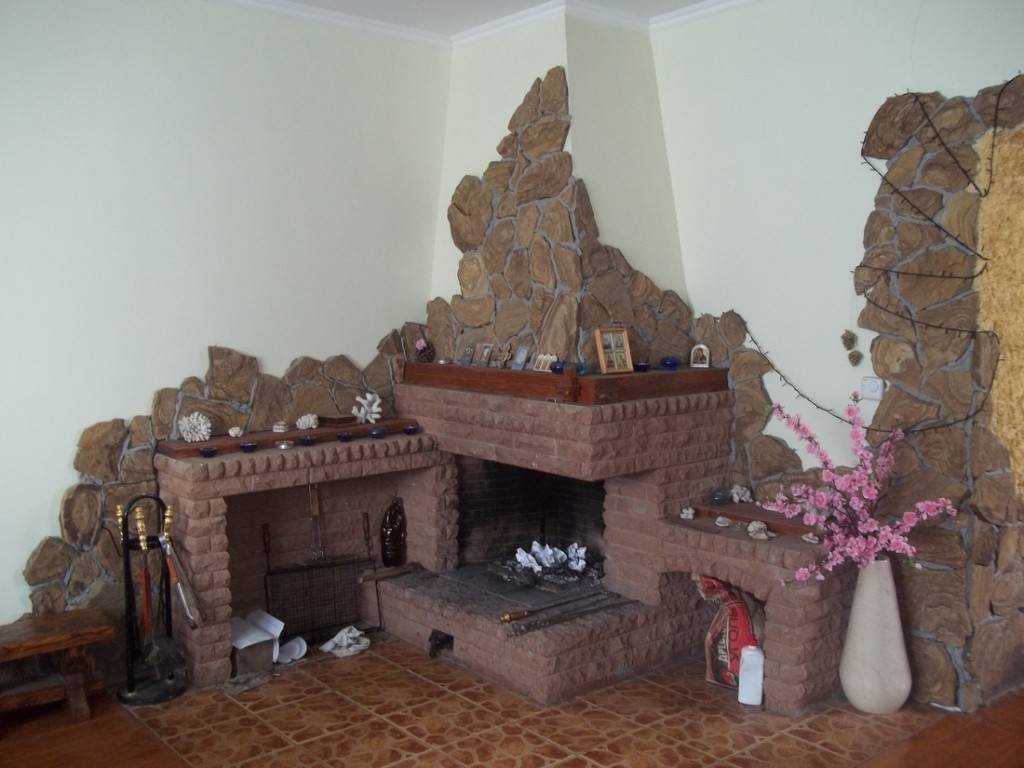

Угловой камин и его уникальность
Рассмотрим подробный чертеж кладки углового камина из кирпича и порядовку с описанием. На сегодняшний день проектов каминов насчитывается огромное множество, но на данный момент предлагаем вам удобный встроенный в углу камин, который можно установить в небольшой, не меньше 12 м2 комнате, так как кислорода не будет хватать для его обогрева. Для его создания следует найти каменщика 4 – 5 разряда, что бы он обладал тонкостями возведения этого сооружения или вникать самостоятельно тонкости этого процесса.
Следует помнить, что внутреннее строение каминов создаётся практически одинаково, и горение огня в топке одно и то же.
У угловых очагов есть свои достоинства:
Его особенностью является то, что он находится не в центре строения, а в углу, и имеет небольшие габариты. К тому же он равномерно передаёт энергию тепла по всему помещению.
Сложенный аккуратно, с наименьшими отклонениями и допусками в строительстве, угловой камин является греющим оборудованием, несет в себе определенную декоративную красоту и показывает статус хозяина этого строения.
Его минусом является дорогостоящая, декоративная отделка.
Кирпич для конструкции этого сооружения нужен высокой марки, конечно, можно выложить маркой 100, но следует помнить о том, что этот материал является некачественным для его выкладывания. В данном случае, если возвести из этого кирпича камин, то его, по технике пожарной безопасности, следует оштукатурить.
Данную марку кирпича применяют для выкладывания внешней части корпуса и для возведения трубы. А внутреннюю часть топки выкладывают из огнеупорного кирпича.
устройство трубы для камина.
- Под эту конструкцию из кирпича требуется заливать отдельное основание, чтобы не нарушить основной фундамент, так как у отопительного прибора имеется своя усадка.
- Требуется между стеной и будущим камином прикрепить специальный теплоизолирующий материал или выложить кладку в четверть кирпича, то есть на ребро (желательно через два ряда прокладывать проволоку, для крепости конструкции).
Его кладку изготавливают по проекту, выполняя перевязку швов. Работа выполняется без спешки, так как глиняный раствор имеет свойство плыть.
Желательно соблюдать уровень горизонта, вертикальную поверхность и равные точки диагонали. При данном соблюдении правил зависит качество вывода наружу продуктов горения.
Виды беседок с красивыми каминами.
Это интересно: Камин в небольшом дачном домике
Дополнительные элементы
Кроме перечисленных деталей, в конструкции камина участвуют и другие детали:
- Колосник. Другими словами, это решетка, которая располагается в нижней части топки, и используется для выкладывания на нее дров. Благодаря установленным колосникам, достигается равномерное горение огня, за счет поступления воздуха.
Поддувало. Оно располагается в нижней части устройства и служит для снабжения дымохода достаточной тягой. Второе его предназначение — это доступ воздуха к колосниковой решетке.
- Зольник. Это камера, находящаяся под колосниками, предназначенная для сбора продуктов горения, поэтому его устанавливают в устройствах дровяного отопления. В некоторых моделях этот элемент выступает в роли поддувала.
- Дымосборник. Он находится в нижней части конструкции и предназначен для выполнения функций вытяжного колпака, который находится над топкой. Основное его предназначение заключается в обеспечении удаления отходов горения в трубу, не допуская его проникновения внутрь дома.
- Заслонка или шибер. Она находится в трубе немного выше дымосборника. При нерабочем состоянии камина, заслонка перекрывает дымоход, обеспечивая защиту от выхода горячего воздуха наружу. Кроме этого, шибер помогает регулировать силу тяги.
Строительство камина – пошаговая инструкция
Печи камины своими руками изготавливаются с помощью чертежей. В большинстве своем предпочтение отдается дровяным каминам своими руками.
Для начала, запомните общие правила каминной работы.
- Каждый следующий ряд сначала выкладывается насухо. Все кирпичи обтёсываются и подгоняются друг к другу, и только потом ряд собирается на раствор.
- В каждом ряду первыми укладываются угловые кирпичи, потом по периметру и только потом центральные. Каждый этап сверяется уровнем.
- Нельзя класть сухой кирпич. Каждый нужно окунать в воду.
- Шов должен быть полностью заполнен раствором и быть максимально тонким.
Элементы камина и размеры в зависимости от площади помещения
Порядовка камина своими руками. Выбирается модель камина и распечатывается его порядовка. Это будет инструкция, которой нужно тщательно следовать. Для удобства можно обводить карандашом каждый выполненный ряд.
Гидроизоляция. На фундамент стелется толь или рубероид.
Если камин большой натягивается контрольный шнур, и начинаются основные работы.
Пример порядовки камина с аркой
Первые два ряда делаются глухими. Первый ряд можно укладывать на ребро.
Во второй ряд встроен зольник.
Все конструкции из металла (дверцы, решётки) устанавливают с расчётом на тепловое расширение. Зазор должен быть 5-10 мм и заполняться асбестом.
3-й ряд. На ребро выкладывается дно топливной камеры из огнеупорного кирпича. Здесь и далее огнеупорный кирпич не перевязывается с красным. Устанавливается колосниковая решётка.
4-7-й ряд. Начало формирования камеры. Если, как здесь, придавать форму нужно нескольким кирпичам, удобно будет пронумеровать кирпичи, пока они выложены на сухую. Стенки, внутри топливника нельзя штукатурить, поэтому, выложив несколько рядов, каждый раз кирпичи протирают влажной тряпочкой.
Порядовка камина с аркой
8-й ряд. Наклон задней стенки необходим для свободного выхода дыма.
9-14-й ряд. Формирование арки. Чем круче свод, тем крепче он будет и выдержит большую нагрузку. Для того, чтобы выложить свод, нужно изготовить из ДСП специальную опалубку – кружало. 2 одинаковые заготовки сбиваются вместе на расстоянии около 10 см. Устанавливают на нужное место и по ним выкладывают арку, симметрично с двух сторон к середине.
15-й. Устройство «зуба». Это выступ внутри топливной камеры, спроектированный для того, чтобы зола и осадки не попадали в камин, а тяга была хорошей.
19-20-й ряд – сужение дымохода. Криволинейные поверхности выводятся напуском кирпича приблизительно по 6 см.
21-22-й дымоход.
23-й. Задвижка, подходящая по размеру.
В месте прохода трубы через потолок устраивается распушка.
Дальше применяется не глиняный, а цементный раствор для кладки (песок:цемент 3:1).
Для защиты от осадков на верху трубы устанавливается дефлектор.
Разновидности каминов по способу установки
Не только размер самого камина, но и его способ установки влияет на окончательный выбор. Поэтому стоит учесть все преимущества и недостатки приглянувшейся модели.
Встроенные камины

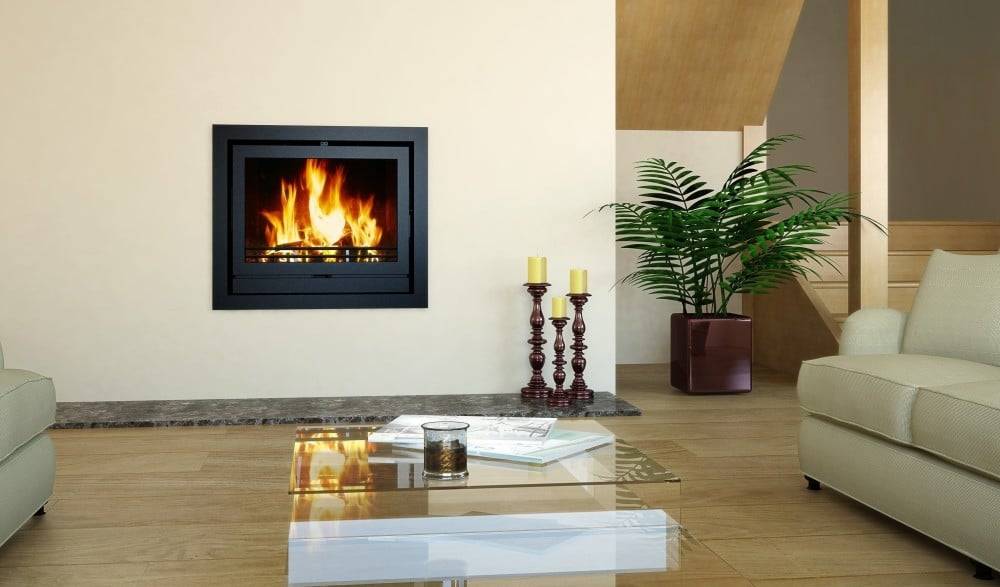

Камин встроенный в стену
Встроенный тип каминов представляет собой утопленную в стене конструкцию, которая монтируется на этапе капитального ремонта или строительства. Эффектный вариант, экономящий полезное пространство комнаты, но очень рискованный. Не всегда получается при ремонте грамотно произвести встраивание камина в стены. После из-за этого могут возникнуть проблемы.
Пристенные камины
Пристенный камин
Как понятно из названия, подобные модели каминов просто пристраиваются к стене и не имеют никаких встроенных частей. Поэтому именно такие очаги рекомендуют к установке в больших помещениях, так как массивность конструкции будет скрадывать пространство и смотреться нелепо.
Островные камины

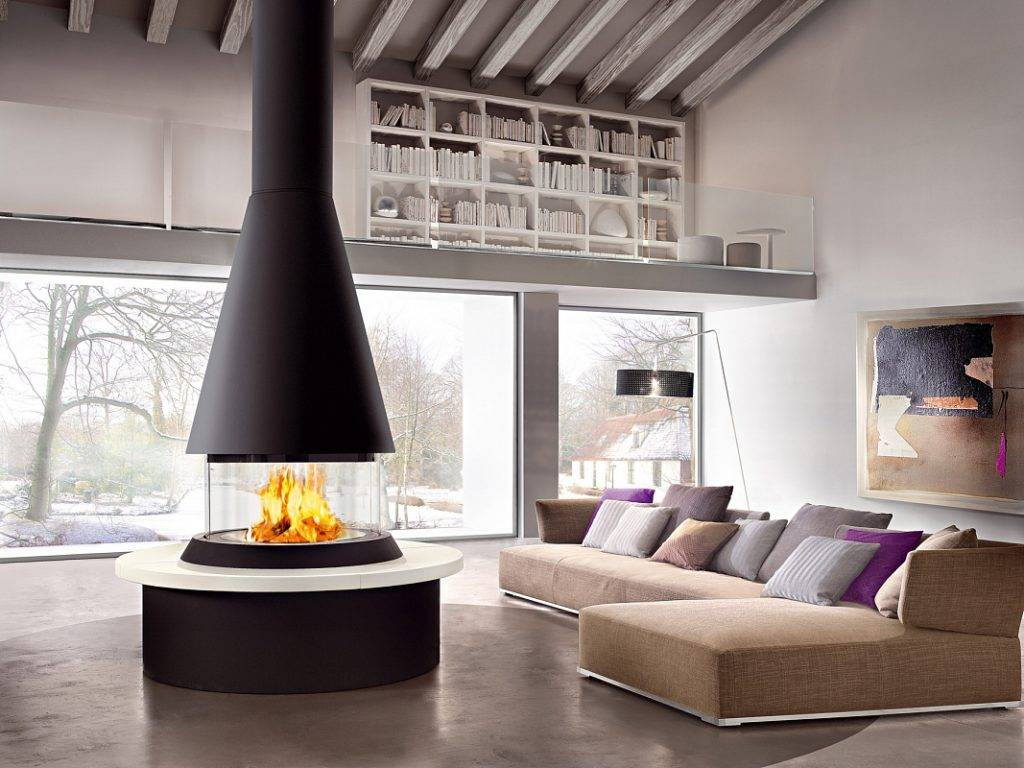

Островной камин
Островные камины, как правило, устанавливаются так, чтобы обозрение огня было со всех сторон. По сути – это грамотно оборудованная жаропрочная площадка, установленная на качественном напольном покрытии с выводом дымохода. Хотя, в таких каминах устраивается заграждение огня из стекла, его использование требует повышенной безопасности.
Угловые камины

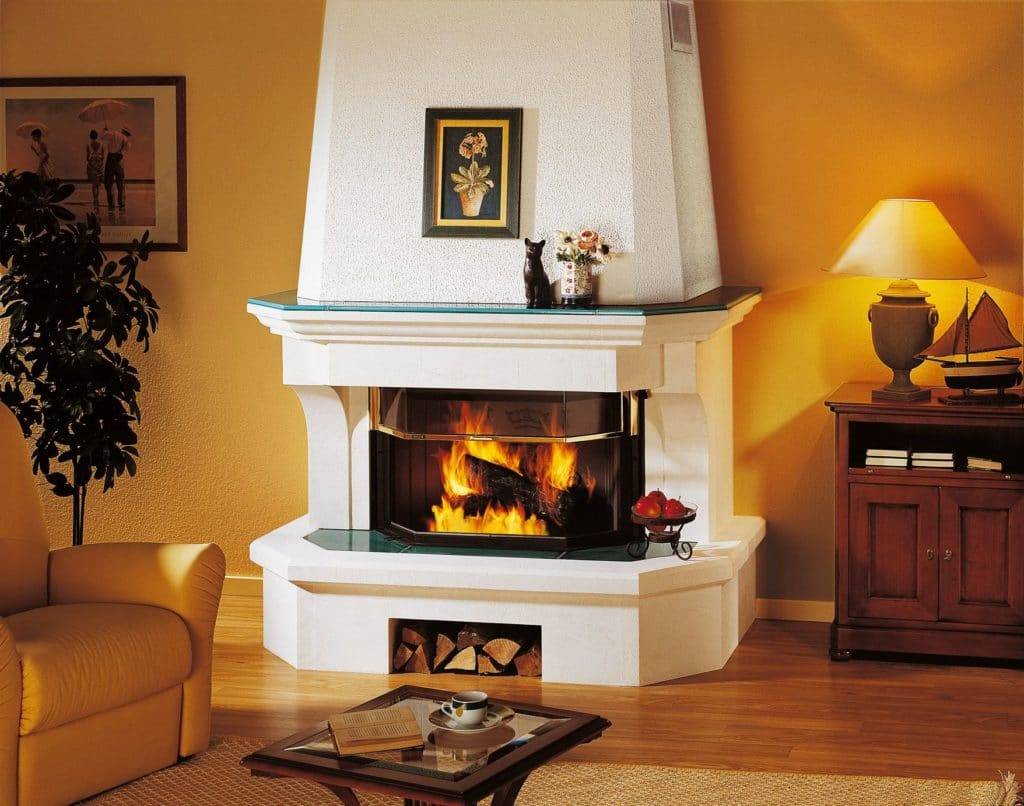

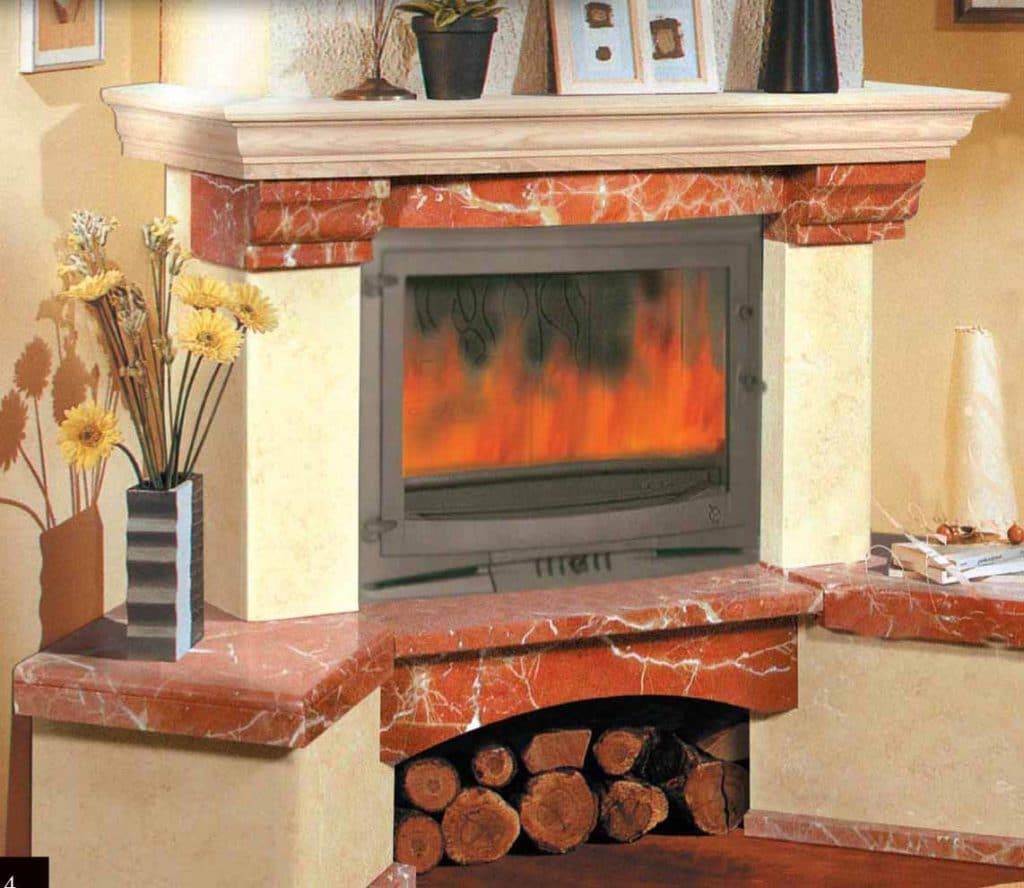

Угловой камин
Угловые камины проектируются специально для расположения в углу комнаты. Одним из главных преимуществ является то, что подобная контракция занимает немного места и появляется возможность создать именно уголок тепла и уюта для душевных посиделок. Еще одно преимущество – можно располагать дымоход на одной из двух стен.
Как построить камин своими руками?
- – построить камин просто, нужно выбрать понравившуюся картинку и возвести отопительную конструкцию. Это не так, – строительство камина дело трудное и требует серьезного подхода,
- – построив камин своими руками, можно сэкономить деньги. Не стоит, эксперименты с материалами рано или поздно скажутся на качестве отопления,
- – консультаций с специалистами достаточно. Если у вас нет сноровки, и вы не имели дело со строительством, то лучше не рисковать, ни к чему хорошему это не приведет.
Конечно, это далеко не все сложности, с которыми сталкиваются «горе-мастера», но вывод уже можно сделать, – лучше все продумать и только после этого приниматься за строительство камина.
Порядовка английского камина
Конструкция камина в английском стиле имеет ряд отличительных черт. Данный вид каминов всегда выполняется с прямым дымоходом, тогда как иные разновидности часто сооружаются с дымоходом, вмонтированным в нишу стены. Другой отличительной чертой является конструкция топки камина. Если смотреть в разрезе горизонтальной плоскости, она имеет трапециевидную форму. Таким способом достигается преимущественно фронтальная направленность теплового излучения и повышается эффективность камина в плане отопления помещения, в котором он установлен.
Применение в конструкции камина наклонной задней стенки, так называемого каминного зуба, берет свое начало именно с классических английских каминов. Так как данные камины выполняются преимущественно открытыми, остро встает вопрос недопущения задымления комнаты, в которой они построены.
Наклонная задняя стенка топливника, за счет сужения топочного пространства кверху, позволяет значительно повысить скорость выхода дыма. Именно этот эффект и не позволяет газообразным продуктам горения поступать в помещение.
Кроме противодействия задымлению, каминный зуб способствует повышению эффективности теплоотдачи камина. Этот конструктивный элемент за счет наклона отражает по направлению помещения значительную часть тепловой энергии. В случае его отсутствия данное тепло будет просто выходить наружу.
Еще одной отличительной особенностью английского камина является отсутствие поддувала и колосниковой решетки. Вся зола и недогоревшие угли из него удаляются непосредственно через топочный проем. Поэтому конструкция камина предусматривает заложение защитной платформы ниже уровня топки, которая должна выдаваться с фронтальной стороны камина.
Общей рекомендацией при постройке всех каминов является использование при выкладывании внутреннего пространства топки огнеупорного (шамотного) кирпича. Его стоимость превышает стоимость керамического, однако она окупится за счет увеличения срока эксплуатации камина.
Технология кладочных работ при возведении кирпичного камина
Будем считать, что фундамент камина уже построен, залит прочным бетоном и выдержит вес сооружения.
- Поверхность бетона следует гидроизолировать недорогой обмазочной цементно-полимерной смесью (например, CeresitCR 65), промазав её два раза кистью либо шпателем.
- Если камин примыкает к стене из сгораемого материала, необходимо установить противопожарную защиту.
Приготовление глиняно-песчаного раствора. При самостоятельном изготовлении глину следует замочить заранее. В готовую смесь воду добавляют перед началом работ в соответствии с инструкцией. Кирпич следует замочить — опустить его в корыто с водой на несколько минут. Если этого не сделать, кладочный раствор может слишком быстро высыхать и не набирать необходимой прочности
Если немного «промахнулись» с фундаментом, первый ряд можно выложить на цементно-песчаном растворе, так легче исправить огрехи основания. Далее кладка каминаведётся в точном соответствии с порядовыми планами. Рекомендуем каждый последующий ряд сначала выкладывать насухо, только после этого на раствор. Если камин велик, натягивают шнур, при небольших размерах сооружения достаточно контроля уровнем и угольником.
Вертикальные швы кирпичей не должны располагаться один над другим, необходимость перевязки должна быть учтена ещё при составлении чертежей.
Излишки раствора удаляют мастерком, швы расшивают, загрязнённые кирпичи протирают мокрой тряпицей.
Присмотритесь к фотографии: с наружной стороны в шов вложен металлический профиль квадратного сечения, спустя несколько минут его вынимают.
Не стоит за одну смену класть более 8-10 рядов по высоте.
Изготовление
Так уж водится, что даже при любой степени доступности разных моделей каминов в магазине нас интересует вопрос о том, как сделать камин из металла своими руками. Причем этот интерес побуждается не только желанием сэкономить. Здесь можно воплотить все свои представления о расположении, форме и отделке живого очага. После всех выполненных работ с негой погрузиться в мягкое кресло и чувством удовлетворенности слушать потрескивание дров в топке.
Каминная система с живым огнем
Прежде чем приступать конструировать металлический камин своими руками, необходимо ознакомиться с рядом аспектов, которые не только помогут повысить эффективность его работы, но и необходимы для обеспечения нужного уровня пожарной безопасности.
- Стенки корпуса камина во время горения дров сильно нагреваются. Кстати, этот факт следует учитывать при выборе комнаты для установки. Ни в коем случае нельзя этого делать в детских спальнях. Со всех сторон близко расположенные поверхности требуется изолировать, это касается стен и пола.
- Дымоход, обеспечивающий отвод продуктов сгорания, он должен быть выведен через крышу на улицу, поэтому несмотря на мобильность камина, следует хорошенько продумать место его дислокации.
Самодельный камин можно сделать из любого материала: меди, железа, стали, чугуна. Как правило, железные камины по себестоимости обходятся дешевле, но по производительности уступают медным или чугунным. Металл для основной топки по своей толщине должен иметь показатели 3-5 мм. Подготовив нужное количество листов, а также уголки для изготовления каркаса, можно приступать к действию.
Схема с размерами для сборки каркаса
Чтобы легче было начать конструировать камин из металла своими руками, нужно заготовить необходимые чертежи, по которым будет осуществляться кроение листов и сборка. Существуют готовые проекты для разных типов каминов, но вы можете самостоятельно применить свои художественные способности. Тем более что особых требований к конструкции не предъявляется, поэтому моделирование и чертежи производятся с учетом нужных геометрических форм и размеров.
Начинать сборку необходимо с подставки для камина. Она выполняет двоякую функцию, с одной стороны, подставка изолирует топку от пола приличным расстоянием, а с другой – обеспечивает доступ холодного воздуха, который необходим для горения и является теплоносителем. Подставка будет представлять собой прямоугольную рамку, которую нужно сварить из уголков, и ножек, обеспечивающих возвышение над полом на 15-20 см. Получившаяся рамка зашивается листом железа.
Чертеж с размерами для будущего изделия
Корпус готовится из металлических листов в форме параллелепипеда. В верхней части производится отверстие для дымохода. С фасадной стороны к стенке привариваются петли, и устанавливается дверца. Все эти манипуляции требуют навыков работы со сварочным аппаратом. Если первоначальный внешний вид не обладает эстетикой, то не следует забывать про отделку поверхности, с помощью которой вы сможете завуалировать все изъяны.
Топка должна быть разделена на две части, но в качестве перегородки используется не глухая стенка, а задвижка, способная регулировать зазор между секциями.
- Одна часть будет служить для непосредственного сгорания дров.
- Вторая используется в качестве дымосборника перед его попаданием в дымоход.
Такое устройство топки позволит на некоторое время задержать тепло, чтобы его отвести через стенки корпуса. В нижней части топочной камеры устанавливается колосниковая решетка и выполняется зольник. Он должен быть достаточного размера, чтобы в нем могла скапливаться зола как минимум за один цикл работы камина.

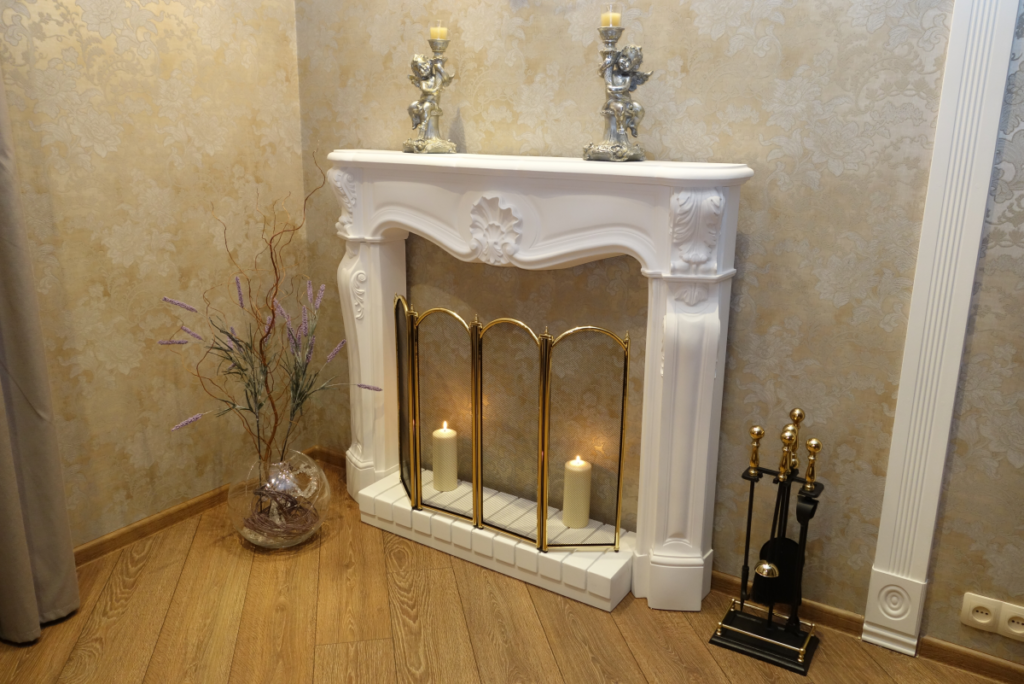

Декоративный фальш-камин
У этого камина портал закреплён в стене, конструкции не нужны топка и дымоход. Обязательна каминная полка, а при желании – углубление, заменяющее топочное место. Планируя фальш-камин, стоит предусмотреть устройство ниши, ризолита и полок, когда ремонтируем или делаем перепланировку.
Для отделки применяют гипсокартон, МДФ или полиуретан. Так же подходит оформление мрамором или искусственным камнем.
Еще: Как правильно выбрать хороший унитаз
Внутреннюю часть выкладывают огнеупорной керамической плиткой для безопасного размещения свечей. Интересно смотрится многоуровневое расположение на фоне позади стоящего зеркала.
Вместо свечей топку заполняют старыми книгами, над камином вешают зеркало или керамические декоративные тарелки. Каменная плитка на полу и поленья дров – признаки натурального камина. Устанавливают фальш камины и в коридоре, и в спальне, в гостиной, и даже под лестницей.
