Как сделать генератор дыма для коптильни

Сборка

Как было сказано выше, основными составляющими дымогенератора являются: камера (отрезок трубы), дымоход, заслонки и компрессор. Теперь остается вопрос, как собрать все это воедино. Обо всём будет рассказано по порядку.

Для начала нужно соорудить камеру. Обычно в высоту дымогенератор достигает 70-80 сантиметров. Сверху у него должна быть съёмная крышка, чтобы внутрь устройства был доступ — для засыпки свежих опилок и для очистки. Снизу же необходимо предусмотреть ёмкость для сбора золы.

В самых простых вариантах дымогенератора опилки насыпаются прямо на дно, которое приваривается к нижнему краю трубы наглухо. Никакого зольника в этом случае нет, а для очистки дымогенератора его просто переворачивают и вытряхивают.

В более аккуратных конструкциях опилки насыпаются на решётку, которая закрепляется на некотором расстоянии от дна. Образующаяся в процессе тления зола просыпается сквозь решётку вниз. В таких устройствах часто дно делают съёмным — например, в виде стакана, диаметр которого немного больше диаметра ёмкости, в которой находятся опилки. То есть стакан просто надевается снизу на дымогенератор и фиксируется на нём болтами. Можно также оборудовать камеру зольника открывающейся заслонкой, вроде печной дверцы. Для очистки от золы это наиболее трудоёмкий вариант.

В любом из вариантов в нижней части дымогенератора нужно просверлить отверстие диаметром 5-6 миллиметров для доступа воздуха. Больше не нужно, иначе опилки внутри могут просто загореться, а они должны только тлеть, давая дым.

В верхней части камеры, примерно на 7-9 см ниже верхнего края трубы будет находиться дымоход. Как видно на чертеже, трубка дымоотвода крепится к отверстию в стенке генератора; её длина может быть 7-8 сантиметров, чтобы на неё было удобно надевать длинную пластиковую трубку, которая уходит к коптильне. Но вообще говоря, в стационарных вариантах дымогенератор крепится прямо к стене коптильни, и трубка дымохода непосредственно входит в коптильную камеру.

Теперь нужно собрать эжектор. Это устройство, которое высасывает дым из дымогенератора и направляет его в дымоход. Его конструкция понятна из рисунков. Тонкая трубка, в которую подаётся давление из компрессора, входит на несколько сантиметров в более широкую трубу дымохода. За счёт движения воздуха появляется небольшое разрежение, и дым из камеры дымогенератора уходит в дымоход.

Устройство аппарата с нижним расположением эжектора

  • Направление потока воздуха может не совпадать с тягой, что отрицательно сказывается на процессе горения.
  • Камера большого размера будет часто тухнуть, а маленькая непрерывно работает недолгое время.
  • Дым в дымоход идет сразу с той зоны, где горит топливо, что приводит к повышению его температуры.
  • Труба дымохода нуждается в дополнительной защите, чтобы в нее не попадали опилки.

Принцип работы дымогенератора

Дымогенератор с нижним расположением эжектора имеет весьма простой принцип работы.

  • До начала запуска процесса копчения, внутрь корпуса нужно поместить опилки и поджечь их.
  • Для того, чтобы они лучше горели и при этом подача дыма в камеру горения была стабильной, используется компрессор, подающий воздух.
  • Опилки, которые начинают тлеть, практически сразу выделяют дым. Он проходит по специальной трубке и попадает непосредственно в коптильню.
  • За то время, что дым будет проходить по трубке, он остынет до нужной температуры. Для того, чтобы можно было контролировать температуру дыма, в коптильной камере или на самом конце трубы устанавливается специальный термометр.

Схема и чертежи генератора дыма с нижним забором воздуха

Чертеж генератора дыма с нижним забором воздуха

Дымогенераторы с нижним забором воздуха используются для того, чтобы производить необходимое количество дыма для поддержания стабильного процесса копчения. Схемы и чертежи можно без проблем найти в Интернете. На первый взгляд может показаться, что конструкция достаточно сложная, но на самом деле это не так. Нужны только определенные материалы и инструменты

Также важно прислушиваться к советам специалистов. Благодаря этому можно без проблем изготовить генератор дыма с нижним забором воздуха в домашних условиях

Основным преимуществом подобной конструкции является то, что он может работать в полностью автономном режиме и не нуждается в постоянном контроле и наблюдении.

Дымогенератор имеет достаточно простое устройство. Главным источником дыма выступает щепа, стружка или специальные опилки, которые помешаются внутрь конструкции и на протяжении долгого времени медленно тлеют. К выбору опилок нужно отнести максимально серьезно. Не стоит покупать щепу, изготовленную из хвойных пород дерева. Лучше всего для копчения приобрести опилки лиственных пород древесин. В некоторых случаях могут использоваться фруктовые опилки.

Дымогенератор из огнетушителя

Нам понадобятся следующие материалы и инструменты:

  • Огнетушитель с диаметром 10 сантиметров, длиной 40 сантиметров.
  • Труба для дыма.
  • Медная трубка.
  • Компрессор.
  • Вентилятор.
  • Штуцер.
  • Болгарка.
  • Сверла, тиски.

Необходимо для начала подготовить огнетушитель. Убрать остатки порошка и помыть его изнутри. Изъять баллон для углекислоты, трубку разрезать на две части в соотношении 2 к 1. В длинной трубке сделать отверстие для вентиляции. Снизу в корпусе просверлить отверстие с радиусом 9 миллиметров. В этот проход ввести трубку с отверстиями. В более короткой трубке сделать выемку для прохода дыма. Конец этой трубки нужно заточить, чтобы он легко соединялся со входом коптильни. Наверху огнетушителя сделать отверстие с помощью болгарки. Компрессор подойдет с маленькой производительностью. Источником питания может быть обычное зарядное устройство для телефона.

Такой генератор дыма можно сделать самостоятельно. Его можно подключить к самодельной коптильне, так и покупной.

Для коптильни подойдет практические любая емкость. Главное в этом вопросе это объем камеры. Подойдет обычная картонная коробка, каркас из досок, старая камера из холодильника.

Меры безопасности

Дымогенератор является устройством повышенной пожарной опасности. Несмотря на невысокую температуру процесса копчения, выполнение следующих правил поможет избежать неприятностей:

  • Установка прибора производится на ровную негорючую поверхность.
  • Окраска возможна только жаростойкой краской.
  • Размещать аппарат нужно вдали от электропроводки, легковоспламеняющихся жидкостей и горючих материалов.
  • Заводское устройство должно быть оборудовано системой аварийного отключения.

Выполнение этих условий поможет не только приготовить вкусную пищу, но и предотвратить возгорание и ущерб здоровью.

Виды самодельных генераторов

Схемы самодельных дымогенераторов могут немного отличаться, но все они объединены общим устройством. Они включают камеру, в которой происходит процесс пиролиза, расположен источник нагрева, трубопровод для дыма и система охлаждения дыма. Изготовить устройство можно с применением подручных материалов. Можно сделать дымогенератор из огнетушителя, электроплитки или аквариумного компрессора. Рассмотрим эти и другие идеи подробнее.

Дымогенератор из электроплитки

Если идея домашней копчёной колбаски посетила вас только что, а заранее к ней вы никак не готовились, можно найти простой и быстрый способ: сделать его из электрической плитки. Все остальные детали можно поискать в сарае или гараже: бочка без дна или кусок жестяной трубы, кусок проволочной сетки, лист фанеры и щепа.

Практически на любой даче есть электроплитка, она и станет частью коптильни

Устраивать импровизированную коптильню лучше на улице, потом дома будет трудно избавиться от ароматов, которые пропитают все вещи. Устанавливают плитку в месте, до которого дотянется удлинитель. На электроплитку ставят бочку, в неё насыпают щепу. На 2/3 высоты бочка протыкается двумя арматурными штырями крест-накрест, на них укладывается сетка. Здесь будут подвешены ваши продукты. Сверху бочку накрывают листом фанеры или железа. Коптильня готова. Осталось только отрегулировать плитку на минимальную температуру, чтобы тлела щепа, и время от времени подкидывать в бочку свежий материал для пиролиза.

Процесс копчения с таким устройством не очень удобен тем, что нужно постоянно контролировать ситуацию, поднимать бочку для регулировки температуры, вынимать продукты для досыпки щепы

Такое устройство нельзя назвать правильным дымогенератором для холодного копчения, но для временного использования идея вполне подойдёт.

Генератор для коптильни из огнетушителя

Отличная идея для самодельного генератора дыма – использовать старый огнетушитель. У него нужно отрезать верхушку, она будет потом использоваться как крышка. Можно даже не убирать рычаг, он станет ручкой. Ниже среза в корпусе просверливаются два отверстия для доступа воздуха и выхода дыма.

Таким образом, вы получите генератор с верхним эжектором. Преимущество использования огнетушителя заключается в том, что он герметичен и прочен, имеет подходящий размер. Такая коптилка холодного копчения с дымогенератором, сделанная своими руками, может беспрерывно работать 10−12 часов.

Как сделать дымогенератор из огнетушителя в видеосюжете:

Watch this video on YouTube

Как использовать аквариумный компрессор для дымогенератора

Мы уже говорили о том, что для работы небольшого генератора дыма можно использовать маломощный аквариумный компрессор. Для этой цели потребуется активный компрессор, то есть тот, который устанавливается снаружи аквариума. Погружные аквариумные фильтры для дымогенератора не подходят.

Такой прибор вполне сможет обслужить небольшую коптильню объёмом 15−20 литров. Он обеспечит достаточную подачу дыма. Лучше, если устройство оснащено регулировкой мощности подачи воздуха. Подсоединить компрессор своими руками для дымогенартора несложно: если у него есть два выхода для воздуха, нужно объединить подачу в один канал и вставить шланг в штуцер для подачи воздуха в эжекторе.

Подобная система может работать хоть круглосуточно, помпа потребляет мало электроэнергии

Можно пойти и другим путём: использовать вентилятор для дымогенератора. Для этой цели подойдёт компьютерный кулер, он обеспечит необходимое нагнетание воздуха. Подробности работы в этом видео:

Печка-дымогенератор для коптильни

Для коптильни большого объёма потребуется полноценная печь. Печку дымогенератора для холодной коптильни несложно сделать своими руками: это элементарная буржуйка с двумя уровнями для топлива: нижний − для дров и верхний – для щепы. В нижнюю часть закладывают пеллеты, дрова или ставят портативную газовую плитку, которая будет нагревать верхнюю часть с опилками. От верхней части идёт труба − дымопровод, от нижней – обычная вытяжка, как для печи.

Для понижения температуры дыма трубопровод охлаждают, закапывая в землю или делая водяную «рубашку». Чтобы дым поступал в коптильню, трубу располагают с наклоном в сторону печки

Как собрать самостоятельно?

Процесс подготовки можно разделить на несколько стадий: подготовка камеры, подготовка генератора, соединение конструкции и её испытание.

Подготовка камеры

На самом деле в интернете можно найти достаточно много вариантов камер, поэтому важно обратить внимание на ключевые особенности

  • Камера должна быть герметичной, чтобы дым оставался внутри, это необходимо для копчения продукта.
  • В камере должно быть место для продукта. Ключевым будет являться его наличие, а уж как это будет реализовано, зависит от фантазии.
  • Она также должна содержать отверстие для поступления дыма из генератора.
  • Следует отступить от 6 до 10 сантиметров от крышки и приварить дымоотводную трубку.

Подготовка генератора

Подготовка генератора включает следующие действия:

  • для корпуса необходимо взять примерно 70 сантиметров трубы диаметром 10 см;
  • на новом металлическом листе нужно нанести метки для разрезов под крышку и дно, стоит помнить о припусках для изготовления боковых бортов;
  • над бортом необходимо сделать несколько отверстий диаметром меньше 10 мм, через которое происходит поступление кислорода и зажигается топливо;
  • для устойчивости конструкции настоятельно рекомендуется приварить ножки высотой 15 сантиметров;
  • не рекомендуется делать на верхней крышке дырки для вентиляции. Следует приварить бортики, чтобы она надёжно сидела, а для удобства открывания прибора следует врезать скобу;
  • необходимо присоединить дымоотвода благодаря привариванию. Перед тем как приварить штуцер, нужно сделать на его наружном конце резьбу для тройника;
  • осталось соединить штуцер с тройником.

Установка конструкции

Необходимо выполнить следующие действия для установки конструкции дымогенератора:

  • устанавливать шкаф и генератор рекомендуется на несгораемую плоскую поверхность. Следует проверить инжектор, а также или подходящий у него размер;
  • плотно забить топку топливом, используя опилки только лиственных пород, никакой хвои. Необходимо подготовить примерно 1 килограмм опилок, стружек или щепок. После того как всё пространство будет забито, следует плотно закрыть крышкой аппарат;
  • нужно подсоединить к дымоходу коптильный шкаф, а к тройнику – насос;
  • поджечь топливо;
  • включить насос.

Различные приспособления для дымогенератора

Для повышения качества дыма подойдёт дымогенератор с дополнительными приспособлениями.

Устройство инжектора дымогенератора

Самой ответственной и сложной частью аппарата является эжектор. От его изготовления и настройки зависит качество и количество дыма и работа всей установки.

Принцип действия этого устройства следующий:

  1. поток воздуха, двигающийся по дымоходу, создаёт внутри него пониженное давление;
  2. низкое давление в трубе дымохода затягивает дым из дымогенератора и создаёт дополнительную тягу через нижние отверстия.

Таким образом, работа эжектора усиливает поступление дыма в коптильную камеру, тление щепы и интенсивность дымовыделения.

Конструкция и самостоятельная сборка эжектора

Изготовить это приспособление можно из водопроводного тройника. Средняя часть подключается к источнику дыма, одна из крайних — к коптильной камере, а в противоположную вкручивается пробка с трубкой от компрессора. Температура сравнительно невысокая, поэтому материал пробки может быть любым: пластмасса, резина или металл.

Трубка для подачи воздуха в эжектор берётся диаметром 6-10 мм и такой длины, чтобы заходить в дымоход на 8-10 см

Важно обеспечить соосность сопла и дымохода. Для этого оно должно плотно входить в пробку — в резиновую вставляется, а в металлическую вкручивается на резьбе

Кулер для дымогенератора

В холодном копчении используется дым комнатной температуры, а из генератора он выходит до 120°С, особенно при нижнем подключении дымохода. Для снижения его температуры устанавливается охладитель, или кулер.

Это цилиндрическая или квадратная камера размером, аналогичным корпусу дымогенератора. Попадая в эту камеру, дым замедляет движение и остывает. Для большей эффективности вход в охладитель делается сверху, а выход — снизу.

При остывании из дыма выделяется конденсат, который скапливается на дне кулера, поэтому дополнительно к нему необходимо установить сборник конденсата.

Принцип действия и схема работы кулера показаны на картинке.

Фильтр для дымогенератора

Для улучшения качества дыма его следует очистить от смол, копоти и других веществ. Для этого в дымоход устанавливается фильтр.

Конструктивно это расширение дымохода, наполненное стальными стружками или металлическими мочалками для мытья посуды. Это расширение может быть выполнено в виде дополнительной камеры с крышкой для замены фильтра или трубой большего диаметра, чем дымоход. В этом случае для замены стружки дымоход придётся подвергать частичной разборке.

Принцип действия показан ниже.

Компрессор для дымогенератора холодного копчения

Один из важных узлов дымогенератора — компрессор. Он направляет поток воздуха через эжектор. Этот поток переносит дым в коптильню, создаёт разрежение в камере сгорания и дополнительную тягу.

Самостоятельное изготовление компрессора

Самый простой компрессор можно сделать из компьютерного кулера и пластиковой бутылки:

  1. в дне бутылки вырезается отверстие, соответствующее диаметру кулера;
  2. в него вставляется вентилятор и закрепляется скотчем;
  3. в крышке проделывается отверстие для соединительной трубки;
  4. трубка вставляется в крышку, и место соединения также обматывается скотчем;
  5. кулер подключается к любому источнику питания =12 В.


Самостоятельное изготовление компрессора

Жидкость для генератора дыма своими руками

Кроме дымогенераторов, предназначенных для копчения продуктов, есть устройства, создающие дым на театральной и концертной сценах.

В этих аппаратах дым вырабатывается при попадании специального раствора на нагреватель и его испарении, то есть это не дым, а пар.

Состав может быть разным, например:

  • глицерин – 15%;
  • спирт – 10%;
  • дистиллированная вода – 75%.

Естественно, пар от такого раствора не годится для копчения продуктов.

Трудно ли сделать дымогенератор? Плюсы и минусы самодельного устройства

Описанный агрегат имеет как положительные, так и отрицательные стороны.

Если говорить о плюсах, то к ним относятся: простота в сборке и обслуживании, эффективная работа, отсутствие каких-либо финансовых затрат на создание конструкции и поддержание агрегата.

Но у дымогенератора имеются и отрицательные стороны. Одной из них является необходимость поддерживать тление древесной щепы в постоянном режиме. Дым относительно низкой температуры не способен быстро довести продукты до готовности. Мясо и рыба должны коптиться в течение 2 суток. За меньшее время достичь готовности можно только путём повышения температуры.

Дымогенератор для копчения своими руками

Из самодельного дымогенератора для коптилки, вследствие рассеивания и направления воздуха из компрессора и возникающего разряжения в дымоходе, происходит втягивание дыма в камеру, где предварительно заложены продукты. Чтобы правильно наладить процесс выработки газообразной массы (воздуха, дыма) необходимо придерживаться следующим рекомендациям, указывающим как сделать дымогенератор для коптильного аппарата.

Подготовка камеры сгорания

Для заготовки корпуса дымогенератора подойдет труба с внутренним диаметром 90 мм и длиной 50 см. Это оптимальные размеры, позволяющее избежать частой загрузки щепы.

Далее высверливают отверстия для дымохода и бобышки эжектора. Отступают 5-7 см от верха трубы и делают отверстия исходя от подобранных наружных диаметров дымохода и бобышки. Также просверливают отверстие в нижней части корпуса (3-5 см от дна) диаметром 10 мм для разжигания щепы.

К нижней части гайкой-барашкой прикручивается откидное дно, изготовленное по диаметру трубы для того, чтобы убирать золу.

Для отвода золы, внутри корпуса на расстоянии 2–3 см обустраивают решётку, которую прихватывают к корпусу сваркой. Можно решетку зафиксировать старой растянутой пружиной, подцепив другим концом пружины за трубку эжектора.

Крышка изготавливается в виде пробки. Можно взять пластину ∅100 мм и отрезать кольцо высотой 20 мм из трубы Ду 100 и по контуру обварить.

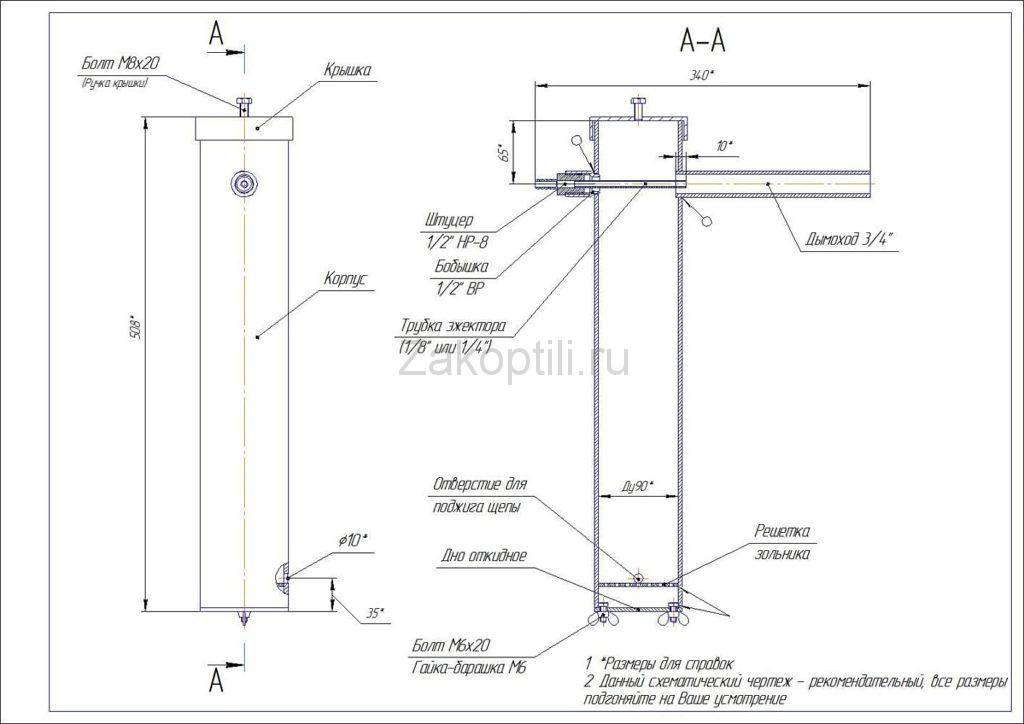

Схематический чертеж

Эжектор

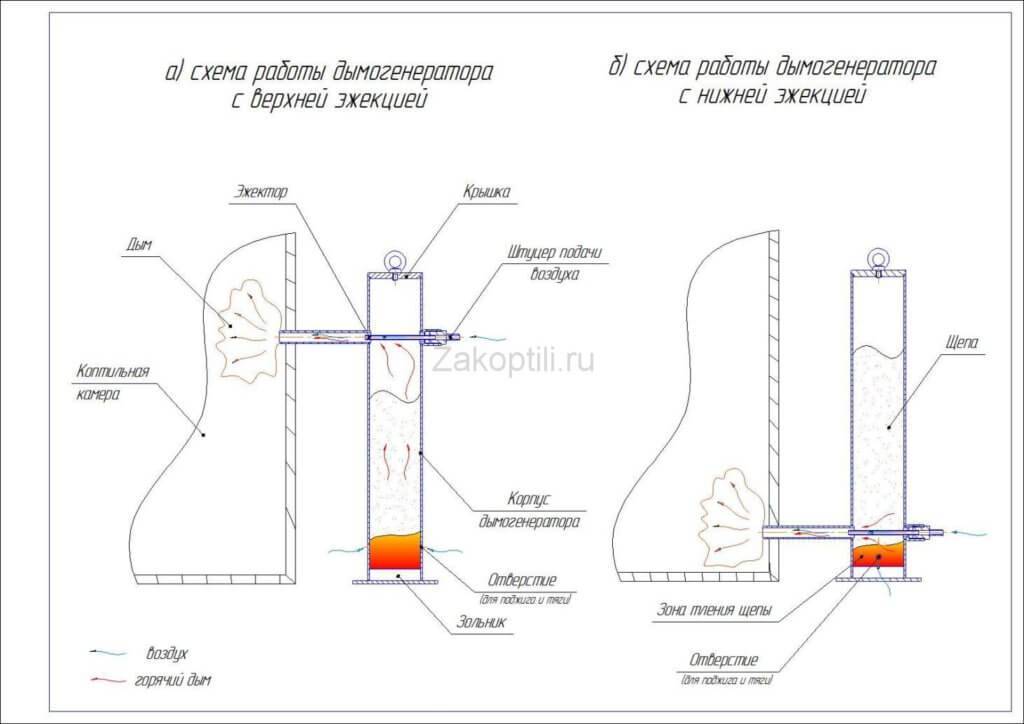

Дымогенератор для коптильни холодного копчения своими руками обязательно оборудуется эжектором. При монтаже используются любые металлические трубки, которые соединяются между собой разными способами: пайкой, сваркой, резьбовым соединением. Различают несколько видов дымогенераторов для коптилки в зависимости от расположения эжектора:

  • В нижней части корпуса генератора;
  • В верхней части корпуса генератора.

В нашем случае рассмотрим расположение эжектора в верхней части дымогенератора.

Итак, передача для коптильни холодного копчения с дымогенератором, изготовленным своими руками предполагает использование трубки диаметром ¾ дюйма, которая служит дымоходом, бобышки и штуцера подачи воздуха. Дымоход и бобышка привариваются к проделанным отверстиям с помощью сварочного аппарата,

Штуцер с трубкой эжектора вкручивается в бобышку. Длина трубки подбирается из условий, что она заходит на 1 см в дымоход (более наглядно показано на схематическом чертеже). Далее к штуцеру присоединяется гибкий шланг от компрессора.

Компрессор

Насос для подачи воздуха в штуцер приобретается в зоомагазине. Это агрегаты, которые используют для аквариумов. Основной критерий выбора — производительность (литры в час). Данный дымогенератор для копчения своими руками предполагает эксплуатацию небольшого компрессора – до 60 л/час.

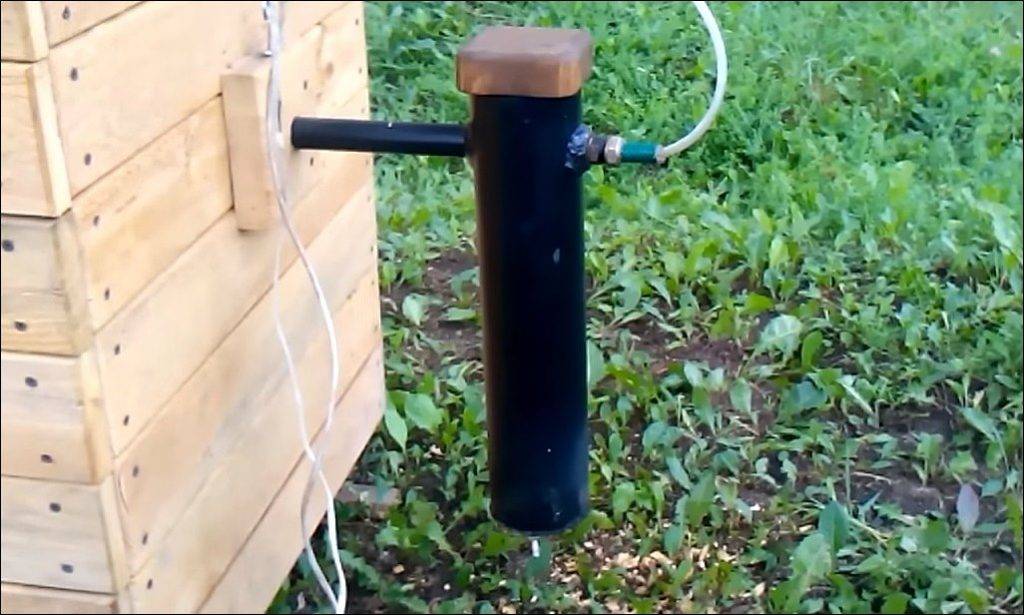

Коптильная камера

Перед монтажом генератора своими руками по производству дыма необходимо определиться с объёмом коптильной камеры. Она не должна быть большой и может представлять собой бочку, деревянный или картонный ящик. Главное условие – герметичность стыков, наличие дымаря (для циркуляции дыма и отвода конденсата) и поддержание постоянного температурного режима.

Дымогенератор вставляется в отверстие и крепиться консольно дымоходом к боковой стенке коптильной камеры. Дополнительно устанавливаются фиксаторы дымохода или, как вариант, сделать фланцевое соединение.

Щепа

Сделать дымогенератор для холодного копчения своими силами несложно, но для самого процесса приготовления пищи нужно использовать правильное сырьё. Для этого используют щепу плодовых пород деревьев и ольхи.

Как работает дымогенератор

В обыкновенной коптильне, где сжигаются дрова, процесс занимает длительное время и запас топлива. С дымогенератором всё проще. В основе дымового процесса — медленное тление топлива. К установке подключён вентилятор «или компрессор», нагнетающий воздух. Отсюда дым попадает в коптильню, где развешиваются «или ложатся на полки» продукты. Как видите, всё просто. Зато результат работы такого устройства стоит его сборки. Так, играя со специями и топливом, можно добиться разных вкусовых качеств от одного и того же мяса. Кроме того, как уже было сказано, оно будет храниться дольше, чем обычное.

Топливо для генераторов

Некоторые покупные модели имеют электрическую или газовую топку. Однако такое копчение может довольно сильно ударить по кошельку пользователя. А вот устройство, работающее на измельчённой древесине, щадит Ваши сбережения. Во-первых, оно не требует электроэнергии; во-вторых, у многих владельцев частных домов, которые, как правило, и собирают эти генераторы, дерева полно. Впрочем, тем, у кого его нет, унывать не стоит, так как топливо можно купить в магазине. Щепа или опилки могут быть от любого дерева, кроме вечно зелёных «таких, как, например, сосна»: с таким топливом Вы только испортите мясо, сделав его горьковатым.

Немаловажен и размер измельчённого дерева: так, для более мелких опилок нужно добавить в конструкцию пружину, позволяющую проходить дыму беспрепятственно. Более крупные элементы таких усовершенствований не требуют.

Охлаждение дыма

С возникновением дыма разобрались. Но вот тем, кому хочется использовать технологию холодного копчения, этого мало. Здесь требуется понижение температуры дыма. Как этого добиться? Есть два способа:

  • водяной. Внутри генератора устанавливаются два резервуара. В одном из них циркулирует вода, другой же отвечает за охлаждение дыма, который просто соприкасается с охлаждёнными стенками;
  • воздушный. В этом случае дым прогоняется воздухом через трубу, имеющую форму змеевика. Такой способ выбирается чаще всего, поскольку отличается дешевизной и простотой конструкции.

Несколько правил безопасности

Перед тем, как обирать дымогенератор, нужно учитывать следующие пункты:

  • проводка должна выдерживать высокие температуры и находиться как можно дальше от нагревательного элемента;
  • поверхность, на которую Вы собираетесь устанавливать конструкцию, должна быть защищена от возможных возгораний;
  • при выборе материала лучше остановиться на металле, окрашенным жаростойкой краской;
  • если есть возможность, предусмотрите автоматику для отключения, чтобы агрегат внезапно не вышел из строя.

Где крепить эжектор

Этот вопрос встаёт передо всеми, кто собирает дымогенератор для холодного копчения своими руками. Можно установить основную часть агрегата как снизу контейнера, так и сверху. В первом случае эжектор работает хорошо, но с рядом минусов. Для начала, придётся ограничить камеру по высоте, иначе огонь просто тухнет. Но из-за этого уменьшается время работы генератора. Кроме того, нужно защитить трубу, в которую из-за низкого расположения может попасть щепа и закрыть ход дыму. Также при отключении компрессора подача дыма прекращается из-за отсутствия естественной тяги. Поэтому есть смысл расположить эжектор сверху, поскольку в таком случае эти недостатки исчезают.
