Как сделать строительный уровень своими руками и разновидности

Отвес – что это такое.

Отвес как инструмент известен с незапамятных времён. Он представляет собой элементарное приспособление в виде груза, привязанного к нитке. Например, булыжник на верёвочке. Это, конечно, очень грубо и неэстетично, но, когда срочно надо…

Настоящий отвес выглядит, как… большая пуля – круглый такой кусок железа, заточенный конусом, как карандаш, на одной стороне. На другой стороне в отвес вкручивается специальный болт, с дырочкой в центре. В это отверстие продевают нитку, завязывают узелком на конце болта, и закручивают его на место. Это делается для того, чтобы шнур крепился в самом центре – тогда грузик не перекашивается, и его заточенный конец также указывает в точку, совпадающую с отвесной линией. Иногда в комплект отвеса входит ещё и приспособление для крепления его на стене. Например, гвоздь! Кстати, один копирайтер в свободное время подрабатывает отделочником – он с вами может поделится кое-какой приспособой в статье «Приспособление для крепления отвеса», за которую очень удобно этот самый отвес подвешивать.

…зачем оно надо.

Так вот, с помощью отвеса можно проверять любые вертикальные поверхности и конструкции на предмет их… вертикальности. Это раз. А два – с помощью отвеса можно прочертить вертикальную линию на стене (ну или где надо). Кстати, отвес и гидроуровень –два самых точных строительных инструмента! Все прочие уровни, нивелиры, лазеры и прочая дребедень – дань скорости, но не точности.

…что с ним делать.

Работать с отвесом, если честно, нудновато. Надо сперва забить в стену «хозяйский» гвоздь как можно повыше, и забить не до упора – а так, чтоб он ещё и торчал на 3-5 см (а с нашими стенами, бывает, и на 15 см приходится – представьте себе, верх завален сантиметров на 10, а надо ещё прибавить миллиметров тридцать, чтобы грузик не касался внизу стены – так что рассчитывайте сразу!). потом привяжите к гвоздю свободный конец отвесной нити так, чтобы груз почти касался пола (выше на 20-30 мм). Чтобы не делать на шнуре много узлов под каждый замер, сообразите на конце петельку, и всегда подвешивайте за неё. Излишки просто наматываете на гвоздь, пока отвес не оторвётся от пола (это я вам секреты выдаю!).

Теперь самое трудное – остановить отвес (он может качаться полдня, господа!). Опытный мастер может остановить этот маятник, собственно, в пару движений просто руками, оттягивая нить, – причем, даже не слезая с табуретки. А вот неопытным приходится преклонить колени и кропотливо останавливать груз в точке покоя.

Дрожат руки? Возьмите, ну, молоток, хотя бы… нет-нет! не для того, что вы подумали! Уприте его железякой в стену для жёсткости, а ручку держите так, чтобы в неё упирался грузик. Медленно отводите ручку молотка в сторону – отвес останется в точке покоя. Между прочим, чтобы грузик не крутился, советуем вместо нити использовать леску.

…и всё?

Когда отвес остановлен – поставьте на стене по метке вверху и внизу. Отойдя на пару метров, «стрельните» глазом, находятся ли обе метки под леской, или «гуляют» по сторонам. Если необходимо, перерисуйте метки. По ним теперь можно прочертить или отбить вертикальную линию.

Каких только устройств и приспособлений не придумано для облегчения работы строителей. Среди их многообразия есть такие, которыми пользовались еще много лет назад, но так же успешно их применяют и сейчас.

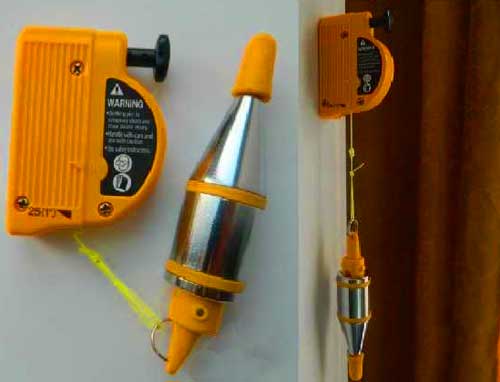

Одно из таких устройств – отвес строительный со шнуром.

Для чего он нужен и как им пользоваться? Это специальное приспособление, с помощью которого можно точно определить и проверить вертикальную плоскость или линию.

Это несложное устройство, представляющее собой груз, расположенный на конце шнура. Поэтому другое его название – шнуровой отвес, в народе назвывают также шнур и шнурка. Нередко в комплекте с ним идет приспособление, которое обеспечивает более удобное его крепление на стене. С помощью этого простого инструмента определяется вертикальность конструкций, стен и строений.

Используя прибор, можно нарисовать на стене линию строго горизонтально полу. Стоимость приспособления невелика и колеблется в пределах нескольких сотен рублей. Достаточно широкий диапазон цен объясняется устройством приспособления, которое может быть элементарно простым, а может иметь дополнительные приспособления.

Электронный отвес

Это не инструмент, а приложение, которое устанавливается на iPhone. Называется она iHandy Carpenter, то есть «Рукастый плотник». Это не измерительный прибор, но оценить насколько ровно или криво выполнена отделка, выставлена мебели или техника он позволяет.

Как работает? Запускаете приложение, прикладываете айфон к проверяемой поверхности (только не той стороной, где кнопки включения и регулировки громкости). На экране есть гиря и система координат, отклонение видно визуально, также дублируются результаты вверху экрана в проекции «сверху». Отображается отклонение в градусах относительно обычной системы координат. Вот, собственно, с электронным уровнем для айфонов все.

Два приложения — электронных отвеса — для айфона и андроида

Есть еще подобная программа для смартфонов и планшетов — Plumb-bob. Этот вариант электронного отвеса для «андроид» дает возможность измерять углы, расстояния, а также проверить вертикальность и горизонтальность линии на изображении. Выставив и замеряв все нужные параметры, можно сделать фото — все результаты измерений останутся. Можно будет изучать их на экране.

Чтобы уже информация о разных отвесах была полной, нужно сказать об оптическом отвесе. Это часть теодолита — геодезического прибора, который в быту использовать просто незачем. Разве что вы работали геодезистом, но тогда и вопросов у вас быть не может.

Обустройство бытовки

Наружные стены вагончика-бытовки обшивают вагонкой или плитами ОСБ, если предполагается отделка под покраску. В этом случае свесы по периметру крыши недостаточно велики, или само строение располагается на открытой площадке, наружные стены лучше всего зашить профилированным кровельным листом. По верхней и нижней кромке листа вырезаются вентиляционные окна, или лучше построить самостоятельные продухи для водяного пара.

Внутренняя отделка бытовки

В том случае, если здание планируется построить с последующим перепрофилированием под баню или гостевой домик, то наилучшим вариантом отделки считается облицовка стен и потолка обычной вагонкой.

После двух-трех лет эксплуатации бытовки материал темнеет, по нижней кромке может появиться темный налет сырости и даже плесени, поэтому для стен редко используют что-либо другое.

Исключением остается санузел и душевой блок бытовки. В этом случае стены и потолок лучше всего сделать на основе пластиковых панелей.

Освещение в бытовке

По правилам пожарной безопасности в обязательном порядке должны освещаться выход из помещения и место установки нагревательного прибора, печки, калорифера. Остальное помещение оборудуют освещением по собственному усмотрению. Обычно бытовку делят на две части, в которых нужно сделать плафонные светильники, — на санузел и зону отдыха.

Всю электропроводку бытовки монтируют в металлических гофрах. Все линии должны располагаться поверх облицовки стен. Место под ящик с автоматом защиты и пакетниками выбирают так, чтобы рабочая панель освещалась потолочным светильником.

Водоснабжение и канализации в бытовке

Подвод воды и сливных коммуникаций вовнутрь помещения выполняется через черновой пол вагончика. Чтобы трубы не перемерзли в зиму, под канализацию и водопровод в грунте строят кессон или коллектор, утепляют пенополистиролом и закрывают пластиковым коробом.

Для мобильных и летних вариантов вагончика можно построить подключение к воде и стоку с помощью гибких и гофрированных труб.

Алгоритм работы с разметочным шнуром

Конструкция устройства достаточно проста, пользоваться разметочным шнуром также несложно.

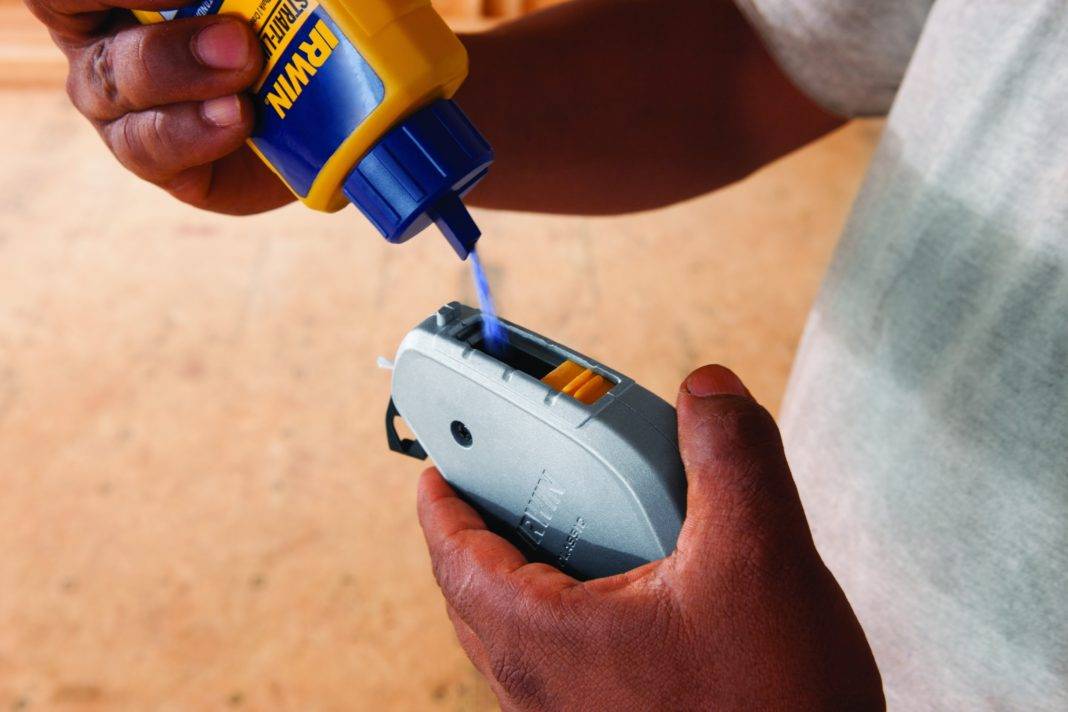

Как заправить

Для того, чтобы шнур оставлял четкий и контрастный след на размечаемой поверхности, корпус необходимо заправить качественным красящим порошком. В процессе разматывания нить покрывается порошком и становится готовым к разметке.

Для того, чтобы заправить корпус красителем, нужно отвинтить колпачок, прикрывающий загрузочное отверстие. В него и засыпают порошок.

Его запас внутри корпуса придется восполнять всякий раз, когда линия разметки, отбитая шнуром, начинает тускнеть.

При первом использовании после покупки необходимо полностью размотать нить и засыпать пигмент на три четверти объема корпуса. Далее нить сматывают и сильно встряхивают устройство. Не следует экономить на покупке красящего состава. В Москве порошок приемлемого качества не должен стоить меньше 80-100 рублей

Как заправляется разметочный шнур

Выполнение разметки

Сначала с помощью гидравлического или лазерного уровня ставятся опорные точки в начале и в конце размечаемой линии. В них вворачиваются саморезы или вбиваются небольшие гвоздики. Между ними и натягивается разметочная нить. теперь шнур надо взять за средину двумя пальцами, немного оттянуть в направлении, перпендикулярном поверхности и размечаемой линии и отпустить. На поверхности должна появиться четкая прямая линия. Теперь шнур можно снимать с маркеров и переходить к разметке следующей линии.

Если есть возможность привлечь помощника, работа существенно ускоряется. Не потребуется крепить маркеры. Один прижимает начало нити, другой – конец. Кто-либо из работников оттягивает и отпускает нить.

Разметка маркерным шнуром

Как правильно пользоваться разметочным шнуром в конкретных ситуациях?

Чтобы разметить гипрочные подвесные потолки, необходимо следовать следующим рекомендациям:

  1. Найти наиболее низкую точку на черновом потолке, который будет зашит гипроком. Для этого используют гидравлический уровень или нивелир. Намного удобнее и быстрее будет использовать лазерный уровень. Его высокая цена многократно окупится за счет сэкономленного времени.
  2. На найденном уровне на ближайшей стене делают отметку. Используя нивелир, ватерпас или лазерный уровень, отметку повторяю по два раза на каждой стене.
  3. По выставленным отметкам фиксируют начало и конец разметочного шнура, он должен плотно прилегать к поверхности.

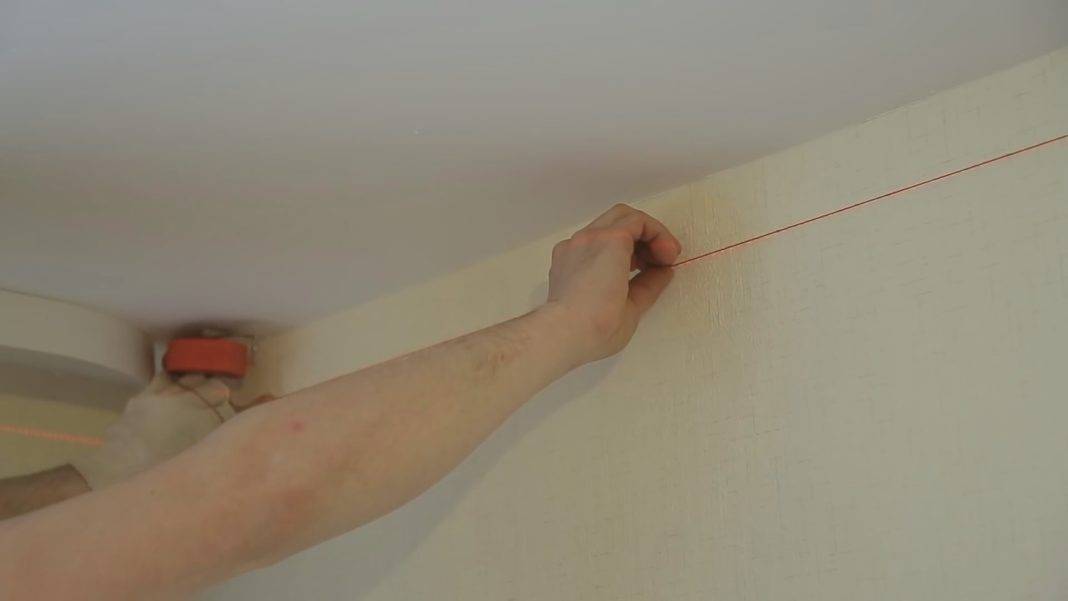

  4. Нить берут за середину двумя пальцами, немного оттягивают и резко отпускают. После удара красящий порошок оставляет на стене ровный след.
  5. Операцию повторяют на остальных стенах.

Отбитый контур будет ориентиром для монтажа стартового направляющего профиля, к которому и будет крепиться подвесной потолок.

Если комната имеет несовершенную форму, отклоняющуюся от правильного прямоугольника, то при укладке на пол керамической плитки ровные ряды подчеркнут это. В одном углов будет отчетливо просматриваться клин. Чтобы замаскировать такой недостаток, плитку укладывают по диагонали.

Разметка маркерным шнуром

Чтобы нанести диагональную разметку стяжки под пол из керамической плитки, действовать следует так:

  1. Разметочный шнур натягивают между углами помещения на высоте 5-10 мм от поверхности чернового пола и отбивают главную диагональ.
  2. Шнур растягивают между двумя другими углами и отбивают вторую диагональ.
  3. Точка пересечения двух линий отметит геометрический центр комнаты;
  4. От него по обе стороны вдоль главной диагонали и следует выложить первые два ряда плитки, пользуясь центровочными крестиками для соблюдения равной дистанции и интервала.

Далее ряды плитки кладутся от центра к вспомогательным углам, используя первые два ряда в качестве опорных.

Металлопрофильные леса

Самостоятельное собирание лесов из металла потребует выполнения подобных предыдущему разделу действий. Изменится только разновидность материала и тип инструментов, с помощью которых производится работа. Также потребуется наличие соответствующих переходников для соединения ярусов и аппарата для сварки.

До того, как собрать строительные леса металлические, необходимо подготовить нужные материалы:

  1. Стоечную трубу, имеющую сечение не ниже 30х30 мм.
  2. Стяжечную тонкостенную трубу, диаметром в 20 мм.
  3. Опорную трубу, имеющую сечение не меньше 25х25 мм (под переходники и подпятники).

Изготовление перил возможно из любой трубной продукции. Под подпятники нужно также использовать тонкие пластины из металла (до 4 мм).

Все соединительные узлы перемычек и стяжек потребуют наличия большого количества крепежа (болты с гайками).

Вариант чертежа для создания строительных лесов из металла своими рукамиИсточник ins05.ru

Последовательность сборки

Существенных различий в том, как сделать леса, из дерева или из металла, нет. Последовательность идентична. Наиболее часто мелкие бригады предпочитают рамные типы лесов. Их сборка и описана ниже.

Изготовление распорок

Стяжечную трубу нарезают заготовками: под горизонтальные распорки – 96 см, под диагональные – 2 м. После чего делаются надрезы по 6 см на концах заготовок и края трубок сплющиваются.

Изготовление переходников

Они необходимы для непосредственного соединения труб с целью увеличения размера лесов. Профтрубу 25х25 мм нужно распилить на отрезки по 30 см. Затем профтруба 30х30 мм пилится отрезками по 8 см. После чего на краях длинных заготовок привариваются сваркой короткие заготовки.

Собирание рамы

Стоечные профильные трубы соединяются между собой горизонтальными распорочными, которые дополнительно привариваются через каждые 30 или 40 см, чтобы повысить надёжность конструкции. Результатом станет рама, по внешнему виду напоминающая широкую лестницу. Затем действия повторяются, и собирается вторая рама. Под нижние концы стоек необходимо приварить металлические пластины 7х7 см для предотвращения проваливания конструкции в землю.

Видео описание

Вариант самостоятельного создания строительных лесов из металла пошагово можно увидеть здесь:

Сборка элементов в готовую секцию

Две готовые рамы устанавливаются так, чтобы соединить их диагональными распорками, приложив которые делается разметка маркером будущих мест крепления. По отметкам сверлятся отверстия для болтов. После этого конструкция собирается и проверяется на правильность соединений (на отсутствие перекосов). При выявлении неровностей работа переделывается заново, т.к. эксплуатация таких лесов недопустима.

Изготовка настила

Укладка досок может производиться в длину либо по ширине секции. Использование поперечного варианта потребует дополнительного монтажа горизонтальных труб с боков конструкции по уровню верхней распорочной трубы. Вариант с продольным настилом возможен при наличии длинных досок (не менее 2 метров), которые необходимо будет сбить и укрепить с помощью поперечных брусков, чтобы не допустить прогибов.

Окрашивание готовой конструкции

Металлические леса используют многократно, поэтому важно их качественно обработать, чтобы защитить от воздействия коррозии, ржавчины и т.д. Поэтому после изготовления и поверки на прочность все части изделия тщательно ошкуриваются, очищаются, грунтуются и окрашиваются

Пример самодельных строительных лесов из металлаИсточник poligon.3dot.ru

Коротко о главном

Изготовление строительных лесов своими руками – это вполне реально. Тем более, что разновидностей их существует довольно много, а это даёт возможность подобрать подходящий по способностям и финансам вариант.

Главным отличием лесов строительных является материал их изготовления – дерево или металл. А устройство, принцип применения и структурные детали конструкции идентичен для изделий из обоих материалов. Единственное, что типов металлических лесов существует несколько больше, но различия их в основном только в методах соединений и креплений элементов.

По факту деревянные конструкции будут дешевле и легче в изготовлении, но их перемещение в процессе работы, разборка и хранение – это их недостатки. А изделия из металла более надёжны, с более лёгким монтажом, но они более сложны и дороги в изготовлении. Выбор необходимого материала остаётся за пользователем.

Инструкция по изготовлению

Как сделать леса из профильной трубы? Работа выполняется в следующем порядке:

  • разработка чертежа;
  • подготовка материалов и инструментов;
  • сборка конструкции.

Что входит в чертеж

Начальный этап сооружения подмостков заключается в разработке чертежа и определении размеров конструкции, чертеж позволяет правильно определить количество необходимых для изготовления материалов.

Чертежи строительных лесов можно разработать самостоятельно или найти в интернете. На эскизе должны быть указаны:

  • ширина конструкции;
  • высота подмостков;
  • места расположения горизонтальных перекладин, лестницы, откосов и иных элементов конструкции;
  • габаритные размеры профильных труб, используемых для сборки.

Схема строительных лесов для изготовления

Подготовительный этап

Чтобы соорудить самодельные леса, потребуются:

  • профильная труба с сечением не менее 30 мм (30х30, 40х30 и так далее) для изготовления стоек;
  • профильная труба сечением не менее 25 мм (25х25, 25х30, 25х35 и так далее) для перемычек и иных функциональных элементов (лестница, держатели для настила и так далее);
  • профильная труба сечением 15 мм для распорок;

Трубы для изготовления строительных лесов

обрезная доска или металлический лист для настила.

Из инструментов потребуются:

  • болгарка для резки металлических труб в соответствии с размерами, указанными на чертеже;
  • сварочный аппарат. В большинстве случаев рамы подмостков соединяются при помощи сварки. Если нет опыта работы со сварочным аппаратом, то можно использовать иные виды соединений, например, при помощи уголков и болтов;
  • инструменты для разметки;
  • строительный уровень;
  • дрель для просверливания отверстий;
  • молоток;
  • саморезы или болты для крепления настила.

Сборка и установка

Как сделать леса самому? После подготовки необходимых материалов и инструментов требуется подготовить участок земли, на котором будет произведена установка конструкции.

Земля равняется в горизонт и тщательно утрамбовывается.

Для придания конструкции большей устойчивости под стойки подмостков устанавливаются деревянные подкладки.

Схема установки подкладок

Далее работа выполняется в следующем порядке:

  1. из труб, имеющих диаметр сечения 15 мм, изготавливают распорки. Для этого они нарезаются в соответствии с заданными размерами + 12 см (для крепления). С каждой стороны на длину 6 см делается надрез. Затем разрезанная область расплющивается;

Сооружение распорок

  1. из труб больших диаметров изготавливаются переходники, позволяющие увеличить высоту подмостков. Для сооружения переходников необходимо:
  • нарезать трубы с сечением 25 мм на отрезы длинной 30 см;
  • нарезать трубы, имеющие сечение 30 мм на отрезы длинной 8 см;
  • надеть отрезы труб с большим диаметром на середину труб с меньшим диаметров и для придания конструкции прочности приварить;

Изготовление переходников для увеличения высоты подмостков

  1. сборка рамы. К стоякам, изготовленным из труб с самым большим сечением, привариваются горизонтальные распорки;

При сборке рамы в виде лестницы для удобства подъема горизонтальные распорки рекомендуется размещать через каждые 30 см. На второй раме достаточно установить 2 или 3 в зависимости от высоты горизонтальных распорки.

Рамы-основания для строительных лесов

  1. подготовленные рамы устанавливаются на место и производится монтаж диагональных распорок. В большинстве случаев сборка производится при помощи болтов;

Установка и соединение рам с диагональными распорками

  1. проверка уровня и выравнивание конструкции при необходимости;
  2. монтаж настила.

Процесс самостоятельного изготовления строительных лесов без сварки представлен на видео.

Для продления срока службы изготовленные строительные подмостки рекомендуется покрасить. В случае использования дерева для сооружения настила проводится предварительная защитная пропитка древесины.

Виды и назначение уровней

Для специалистов в сфере строительства и монтажа лазерный уровень заводского производства — профессиональная необходимость. Стоит такой инструмент недешево. Для тех же, кому он требуется изредка, сумма в 100−200 долларов может показаться высокой.

Именно в таких случаях лучшим решением будет самодельный лазерный уровень. Своими руками собрать его можно из подручных материалов с минимальными денежными вложениями. Благодаря этому вы получите отличный строительно-монтажный инвентарь, выполняющий свою функцию не хуже промышленных аналогов.

По внешнему виду лазерные уровни могут быть разными. Но во всех случаях это небольшое автономное устройство, испускающее лазерный луч работающее на батареях или аккумуляторе. В зависимости от типа и функции, форма луча может быть разной. Устанавливая такой уровень на выбранную поверхность, получают световую проекцию на стены, потолок и пол, что позволяет нанести максимально точные разметки или зафиксировать неровности и неточности обрабатываемых частей помещения.

Существует три варианта лазерных уровней:

  1. Ротационный — вращающийся вокруг своей оси и проецирующий лучи в виде линий. Такие приборы имеют надёжный корпус и способны выполнять практически любую строительную функцию в пределах специфики.
  2. Позиционный — излучает лазерный свет в виде плоскости. Лучше всего подходит для контроля отделки помещения.
  3. Самовыравнивающийся — в своём устройстве имеет маятники, позволяющие ему самостоятельно выравниваться относительно земли. Он оснащён пятью лучами и лазерным прицелом крестообразной формы.

Помимо этого, лазерные уровни могут отличаться и по устройству крепления:

  • штатив;
  • магнит;
  • ремни.

Это наиболее популярные виды систем, позволяющие установить прибор. Хотя существуют и менее известные, но не столь востребованные.

Также по-разному испускаются лучи. Одни создают лишь направление, а другие, позволяют спроецировать плоскость. Каждый вариант имеет своё назначение и область применения.

Отвес строительный со шнуром – как пользоваться?

С помощью отвеса проверяют степень вертикальности сторон, стен и поверхностей. Для осуществления измерений его необходимо закрепить в самой верхней точке измеряемого предмета или плоскости. Некоторые варианты моделей оснащены шайбой, диаметр которой равняется таковому цилиндра. На одном конце устройства находится шайба, а на другом груз.

Приложив к плоскости шайбу и подождав, пока груз перестанет колебаться, можно увидеть разницу между проверяемой плоскостью и вертикальной нитью.

Некоторые модели не оснащаются шайбой, в них шнур просто наматывается на специальный кусок пластика, на который может быть нанесена разметка.

Есть инструменты, у которых шнур запрятан в пластиковом корпусе, как у рулетки. Корпус в них можно использовать в качестве опоры для шнура.

При некоторых видах работ (например, при оштукатуривании) отвес должен быть все время перед глазами – так удобнее равнять поверхность.

В таких случаях для него устраивают специальный крепеж, роль которого может играть забитый гвоздь или саморез. К нему прикрепляют шнур, грузик же опускается вниз по идеальной вертикали. Имея перед глазами данный эталон, можно постоянно отслеживать ровность поверхности.

Так проверяют ровность и вертикальность стен, правильность сборки мебели и монтажа бытовой техники. Когда осуществляют работы по кладке кирпича, отвес необходим для проверки стены: не ушла ли она. Его поочередно прикладывают с обеих сторон, проверяя на всем протяжении расстояние от поверхности до шнура. Оно должно быть строго одинаковым. Контроль необходимо проводить в нескольких разных точках.

Похожим образом контролируется качество возведения (вертикальность) стен из бруса и бревен. Правда, в случаях использования неоцилиндрованного бревна, процесс контроля осложняется разницей размеров венцов. Но заметить отклонение можно и в такой ситуации.

Не обойтись без строительного отвеса при устройстве опалубки, стропильной системы, установке дверей.

Практически все строительные манипуляции не проводятся без контроля этого нехитрого приспособления.

Но даже такое простое устройство имеет один существенный недостаток. Ведь строительные работы зачастую проводятся на открытом воздухе. Если на улице ветер, то он чрезвычайно осложняет работу со строительным отвесом: грузик раскачивается, что весьма осложняет его фиксацию. Но решение этой проблемы оказалось довольно простым – грузик погружается в заранее приготовленную посуду с водой. Если ветер не очень сильный, то работать при нем вполне возможно.

Отвес строительный магнитный

Дополнительная возня со шнуром не может радовать монтажников и строителей. К тому же, нередко он путается, на нем появляются узелки, которые приходится распутывать. Для избавления от этих недостатков разработали усовершенствованный вид устройства. Его нить наматывается на катушку в корпусе.

Для удобного закрепления на рабочей поверхности в его корпус встраиваются специальные магниты. Они обеспечивают простую фиксацию инструмента на любой металлической поверхности.

Лазерный строительный отвес

Самый простой представитель данного вида – заурядная лазерная указка. Был такой тип крохотного брелока, которым любили баловаться дети. Только данное устройство, в отличие от детской игрушки, должно быть откалибровано. Лазерных устройств, выполняющих исключительно функцию отвеса, на рынке совсем немного.

Eubon-PB01-

Это, например, упрощенная модель марки Eubon PB01, представляющая собой металлический корпус, на штыре которого размещена сама указка.

Прибор генерирует две точки, на полу и на потолке, и не имеет дополнительных функций. Нивелируется устройство само, с помощью специальной конструкции, напоминающей таковую в простом шнуровом отвесе.

Дальность работы прибора 30 м, при этом он имеет достаточно высокую точность, питание от батарей. Цена такого строительного отвеса довольно высокая.

Известные серьезные производители также выпускают устройства таких моделей. Цена у них, естественно, соответствует статусу их изготовителей. Светодиод прибора заключен в прочный пластиковый корпус, в нем предусмотрена специальная система самонивелирования при определенном градусе отклонения от горизонтали.

Что такое строительный отвес и как им пользоваться

Строительный отвес — это небольшого размера груз, привязанный к нитке и служащий для точного определения вертикальной плоскости. Ниже представлен рисунок, чтобы Вы наглядно на него посмотрели:

Как же им пользоваться? Представьте, что перед вами ухабистая со множеством выбоин и бугров стена. При этом она может быть завалена в сторону комнаты или от комнаты, т. е стоять не вертикально. А нам нужно эту стену выровнять. Для этого нам обязательно нужно получить ВЕРТИКАЛЬ, т. е. некоторый эталон, относительно которого мы начнем выравнивать стену. Посмотрим на рисунок нашей кривой стены в профиль:

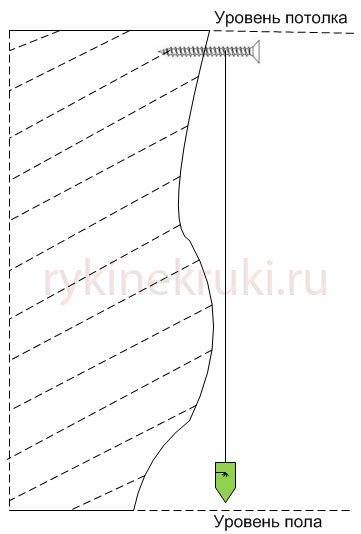

Прямо под самым потолком необходимо вкрутить саморез и закрепить на нем отвес (нитка+грузик). Какое-то время эта конструкция будет мирно покачиваться, но вскоре отвес замрет на месте, и вот — перед нами идеальная вертикаль, которую определяет нитка! (Вы конечно же помните, что саморез просто так в бетон не вкрутить, для этого нужно сначала установить дюбель, подробнее как это сделать, посмотрите в этой статье).

Прекрасно, скажете Вы. И что дальше с этой вертикалью делать? Нитка чуть колыхнется и снова нет вертикали. Все правильно, мы ее определили, а теперь ее нужно как-то зафиксировать.

Один из способов, которым сам пользуюсь, сейчас Вам покажу. Для этого по длине нитки также от потолка и до пола через определенные промежутки начинаем закручивать саморезы. Вкручиваем мы их так, чтобы шляпки саморезов едва касались нитки. Можно сказать, чтобы нитка скользила по шляпке:

Теперь отвес можно снять, а шляпки саморезов будут хранить нашу вертикаль. Что дадут эти саморезы ? А то, что если взять абсолютно ровную палку или линейку и прислонить к шляпкам, то данная палка или линейка будет стоять абсолютно вертикально.

Какие бывают пузырьковые уровни

Все модели пузырьковых уровней делятся на несколько значимых групп. Но вне зависимости от функционала прибора, он во всех вариантах исполнения будет иметь ряд ключевых характеристик. Главная из них — конструкция корпуса. Это обязательно прочная рама, выполняемая в виде коробчатой структуры, двутавра, профилируемая путем фрезеровки цельнометаллической заготовки или отливаемая из алюминия.

Вторая ключевая характеристика пузырькового прибора — измерительные колбы. Это пластиковые емкости цилиндрической формы с легким изгибом по оси. Внутри находится незамерзающая жидкость, обычно на спиртовой основе. Объем колбы она заполняет не полностью. Образуется воздушный пузырек, с помощью которого производится измерение горизонта.

Сегодня можно купить изделия следующих типов.

  1. С одной колбой. Пользоваться строительным уровнем такого типа можно только для проверки одного горизонта. Обычно это горизонтальная поверхность.
  2. С двумя колбами. Такой инструмент предназначен для контроля как вертикальной, так и горизонтальной поверхности. Каждая из колб выполняет отдельную задачу.
  3. С тремя колбами. Приспособление этого класса наиболее популярно. Кроме контроля вертикали и горизонтали, недорогие изделия позволяют измерять наклон плоскости под углом 45 градусов. Купив более дорогую модель, пользователь получает третью колбу в поворотном блоке. Он позволяет измерять произвольные углы с фиксированным шагом.

Отдельно стоит рассматривать профессиональные продукты. К примеру, существуют приспособления с шестью колбами. Каждая из них служит для контроля определенного горизонта. Модели такого класса предназначены для выполнения особых измерений. В частности, выпускались приспособления, специально предназначенные для контроля прокладки трубопроводов, ее соответствия требованиям стандартов.
