Сборка строительных лесов своими руками: Пошаговая Инструкция – Обзор

Подмостки приставного типа

Конструкция получила свое название из-за того, что их просто прислоняют к стене, а не крепят. Удерживаются они за счет упора. Чем больше нагрузить эти строительные леса, тем прочнее они будут стоять. Есть два вида конструкции, которые выполнены по форме буквы «Г», но они развернуты в разные стороны.

На первом рисунке надежная и простая конструкция подмостей. Их единственным недостатком является то, что их нельзя регулировать по высоте. Будет удобно подшить свес кровли, почистить или установит водосток, в общем все работы, которые не имеют большой разброс высоты. Некоторые даже смогли приспособить такие подмостки для строительства дома из бруса. По ребрам упоров будет удобно поднимать или закатывать бревна. Они достаточно надежные, так как могут выдержать на себе бревно 11 метров и трех человек в придачу.

На втором рисунке изображены армянские строительные леса или подмостки-конверт. Эта конструкция тоже надежная и простая, хотя на первый взгляд и не скажешь. Но все же это проверено тысячами людей, которые использовали их при строительстве. Это привлекательно те, что требуется минимальное количество строительных материалов, и произвести сборку/разборку/транспортировку можно за несколько минут. Главное, это изготовление треугольников, а установка на нужной высоте не отнимет много времени – поднять треугольники, подпереть балкой, которую после требуется зафиксировать в земле.

На то, чтобы изготовить треугольники, используют доску с толщиной в 4-5 см и шириной 10-15 см. Вертикальная часть может быть длинной, чтобы было удобно поднимать за нее подмостки на требуемую высоту. Перекладина сверху должна быть в длину от 0.8 до 1 метра, и на нее будут уложены доски настила. Они тоже будут в толщину 5 см, а в ширину – чем больше, тем лучше, желательно 15 см.

Упоры должны быть сделаны из бруса или доски с толщиной не меньше 5 см, трубы не меньше 7,6 см в диаметре или сечения (для профилированных труб не менее 5*4 см). Во время установки упора его следует ставить точно в угол, забить в землю, дополнительно зафиксировать и вбить клинья. Для исключения риска бокового сдвига, установленные упоры следует зафиксировать несколькими укосинами, которые соединят все в жесткую и крепкую конструкцию. Для укосин можно использовать необрезную доску, если она есть, главное, чтобы параметры ширины и толщины было не меньше минимального предела.

Если требуется дорастить упорные доски (чтобы были больше 6 метров в длину), следует сделать дополнительный упор. Он будет упираться в середину основания и тем самым снимать часть нагрузки. Теперь про настил строительных лесов своими руками. Его нужно делать из широкой доски с толщиной в 4-5 см. В таком случае требуется фиксировать их к треугольникам хотя бы на саморезы. Такая конструкция не предусматривает установку перил, и малейшие колебания под ногами будут вызывать дискомфорт, поэтому крайне желательно позаботиться о фиксации.

Инструкция по изготовлению

Как сделать леса из профильной трубы? Работа выполняется в следующем порядке:

  • разработка чертежа;
  • подготовка материалов и инструментов;
  • сборка конструкции.

Что входит в чертеж

Начальный этап сооружения подмостков заключается в разработке чертежа и определении размеров конструкции, чертеж позволяет правильно определить количество необходимых для изготовления материалов.

Чертежи строительных лесов можно разработать самостоятельно или найти в интернете. На эскизе должны быть указаны:

  • ширина конструкции;
  • высота подмостков;
  • места расположения горизонтальных перекладин, лестницы, откосов и иных элементов конструкции;
  • габаритные размеры профильных труб, используемых для сборки.

Схема строительных лесов для изготовления

Подготовительный этап

Чтобы соорудить самодельные леса, потребуются:

  • профильная труба с сечением не менее 30 мм (30х30, 40х30 и так далее) для изготовления стоек;
  • профильная труба сечением не менее 25 мм (25х25, 25х30, 25х35 и так далее) для перемычек и иных функциональных элементов (лестница, держатели для настила и так далее);
  • профильная труба сечением 15 мм для распорок;

Трубы для изготовления строительных лесов

обрезная доска или металлический лист для настила.

Из инструментов потребуются:

  • болгарка для резки металлических труб в соответствии с размерами, указанными на чертеже;
  • сварочный аппарат. В большинстве случаев рамы подмостков соединяются при помощи сварки. Если нет опыта работы со сварочным аппаратом, то можно использовать иные виды соединений, например, при помощи уголков и болтов;
  • инструменты для разметки;
  • строительный уровень;
  • дрель для просверливания отверстий;
  • молоток;
  • саморезы или болты для крепления настила.

Сборка и установка

Как сделать леса самому? После подготовки необходимых материалов и инструментов требуется подготовить участок земли, на котором будет произведена установка конструкции.

Земля равняется в горизонт и тщательно утрамбовывается.

Для придания конструкции большей устойчивости под стойки подмостков устанавливаются деревянные подкладки.

Схема установки подкладок

Далее работа выполняется в следующем порядке:

  1. из труб, имеющих диаметр сечения 15 мм, изготавливают распорки. Для этого они нарезаются в соответствии с заданными размерами + 12 см (для крепления). С каждой стороны на длину 6 см делается надрез. Затем разрезанная область расплющивается;

Сооружение распорок

  1. из труб больших диаметров изготавливаются переходники, позволяющие увеличить высоту подмостков. Для сооружения переходников необходимо:
  • нарезать трубы с сечением 25 мм на отрезы длинной 30 см;
  • нарезать трубы, имеющие сечение 30 мм на отрезы длинной 8 см;
  • надеть отрезы труб с большим диаметром на середину труб с меньшим диаметров и для придания конструкции прочности приварить;

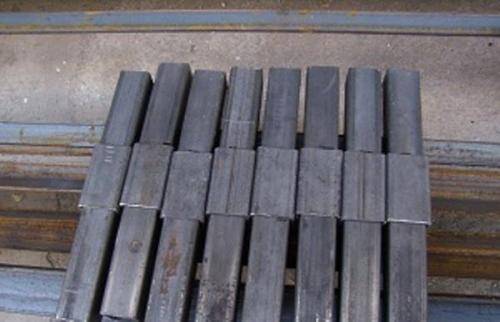

Изготовление переходников для увеличения высоты подмостков

  1. сборка рамы. К стоякам, изготовленным из труб с самым большим сечением, привариваются горизонтальные распорки;

При сборке рамы в виде лестницы для удобства подъема горизонтальные распорки рекомендуется размещать через каждые 30 см. На второй раме достаточно установить 2 или 3 в зависимости от высоты горизонтальных распорки.

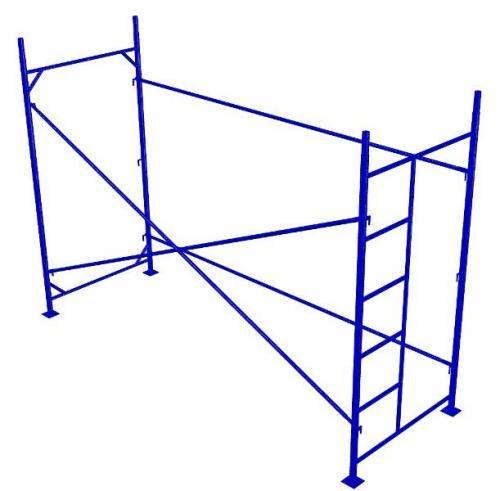

Рамы-основания для строительных лесов

  1. подготовленные рамы устанавливаются на место и производится монтаж диагональных распорок. В большинстве случаев сборка производится при помощи болтов;

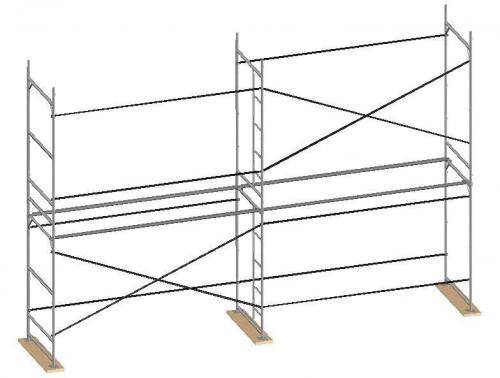

Установка и соединение рам с диагональными распорками

  1. проверка уровня и выравнивание конструкции при необходимости;
  2. монтаж настила.

Процесс самостоятельного изготовления строительных лесов без сварки представлен на видео.

Для продления срока службы изготовленные строительные подмостки рекомендуется покрасить. В случае использования дерева для сооружения настила проводится предварительная защитная пропитка древесины.

Изготовление простых подмостков

Это второй вариант ответа на вопрос, как сделать строительные леса своими руками. На первый взгляд, такие приспособления кажутся очень ненадежными, однако на деле оказывается наоборот. Конструкции, которые называют армянскими строительными лесами, или «конвертами», не менее надежны, чем традиционные изделия. Минус у них есть: это отсутствие возможности дополнить подмостки перилами.

Материалы и требования к подмосткам

Для их сооружения надо запастись:

  • деревянным брусом (50х100 мм);
  • и досками (толщина — 40-50 мм).

В этом случае фаворит тоже ель. Для работы потребуется обычный инструмент для работы с деревом. Но перед началом операции надо познакомиться с этим оригинальным приспособлением.

  1. Данные строительные леса не имеют традиционных стоек: они крепятся к стене, а не упираются в землю.
  2. «Конверт» — своеобразная полка, получающаяся с помощью соединения брусьев под прямым углом.
  3. Шаг этих креплений выбирается произвольно, чаще треугольники устанавливают через метр.
  4. Вертикальные элементы крепятся к стене, горизонтальные становятся настилом лесов.

Если есть шанс прикрепить треугольники к стене, то им можно воспользоваться, однако этот этап не является обязательным. Для упора или подстраховки (если предусмотрена фиксация) используют упорный брус или доски (50х100 либо 50х150 мм).

Сборка строительных лесов

Сначала из бруса делают треугольные опорные площадки. Чем их больше, тем надежнее будут подмостки. Для их сборки также берут гвозди.

  1. Чтобы усилить узлы изнутри, дополнительно используют металлические уголки.
  2. С обеих сторон каждого «треугольника» прибивают укосины из досок. Их количество зависит от ширины настила.
  3. Затем изготавливают подпорные элементы. Если их длина превышает 3 м, то рекомендуют брать более прочные доски (50х150 мм).
  4. После установки конвертов на необходимой высоте концы упорных элементов загоняют в грунт, затем фиксируют их края досками-кольями.

Настил для подмостков изготавливают из досок, толщина их (40-50 мм) зависит от длины пролета между элементами. Их в обязательном порядке фиксируют на конвертах — либо гвоздями, либо саморезами.

Как избежать смещения подмостков вбок?

Подпорки полностью защищают конструкцию от падения, однако есть вероятность, что во время работы она все-таки уйдет «налево» (или направо). Чтобы предотвратить такое развитие событий, придумано несколько способов.

  1. Если материал стены позволяет такое «варварское» обращение, то конверты просто прибивают к стене, но гвозди не вгоняют до самой шляпки.
  2. Когда рядом (сбоку) есть какая-то надежная поверхность, то крайнюю доску настила делают длинной. Ее просто упирают в эту поверхность.
  3. Для конверта устанавливают еще один упорный элемент — боковую укосину.

Если в качестве упора используются доски с меньшим сечением (не 50х150 мм), то для них тоже требуется дополнительный упор. Есть и другой вариант — похожая конструкция, но она имеет один недостаток: это невозможность регулировать высоту подмостков.

Универсальный вариант — козлы

Это еще одна (вернее, пара) конструкция, которая способна стать спасением для отделочных работ, во время которых важно, чтобы стена находилась на некотором расстоянии от строительных лесов. Если возникнет необходимость увеличивать или сокращать дистанцию, то легкие козлы станут решением оптимальным. Поперечины, набитые на два элемента, с определенным шагом, позволят быстро переставлять настил на необходимую высоту

Они же смогут исполнять роль лестницы, что делает данные конструкции максимально удобными, подходящими для целого ряда работ. Примеры — обшивка наружных стен, их плановая защитная обработка, конопачение сруба, покраска и т. д

Поперечины, набитые на два элемента, с определенным шагом, позволят быстро переставлять настил на необходимую высоту. Они же смогут исполнять роль лестницы, что делает данные конструкции максимально удобными, подходящими для целого ряда работ. Примеры — обшивка наружных стен, их плановая защитная обработка, конопачение сруба, покраска и т. д.

Изготовление таких простых конструкций нельзя назвать очень трудным, поэтому соорудить необходимый элемент можно даже в одиночку, но лучше действовать вдвоем. Однако и деревянные подмостки требуют аккуратности, точности, внимания ко всем деталям. О том, как сделать строительные леса своими руками, лучше расскажет следующее видео:

На сколько лет рассчитаны металлические мостки

Срок пользования зависит от условий хранения, эксплуатации, транспортировки, выгрузки, загрузки. Влияет также качество краски, ее слой на ответственных участках, замках. Минимальный срок хранения для металлических лесов в некоторых паспортных данных – 5 лет.

Но если учесть, что окрашенный профильный материал, по уверениям изготовителей, может храниться более 30 лет, то и изделия из него, соответственно, столько же. Если же перед хранением профильный материал обрабатывать антикоррозийными средствами и подкрашивать, а поврежденные детали ремонтировать, то этот срок увеличивается вдвое или втрое.

Описание видов

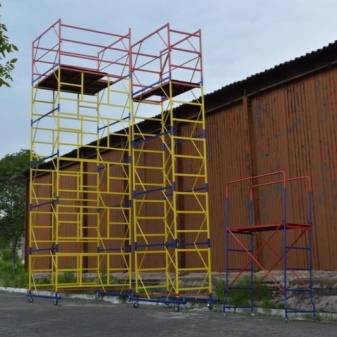

Многие потребители выбирают строительные леса из металла на колесах. Другое их название — вышка-тура. Подобные конструкции могут применяться и внутри зданий, и извне. Колесная база позволяет удобно перемещать опорное сооружение на те места, где оно нужно в первую очередь. К тому же приятны отсутствие необходимости в монтажных работах на самом здании и, вообще, минимум подготовительных процедур.

Но все же популярны и другие типы металлических лесов. Так, разборные рамные изделия, как следует уже из их названия, образованы рамами, между которыми располагаются расположенные по горизонтали и по диагоналям связующие элементы. Фактически воспроизводится схема, типичная для обычных деревянных лесов. Собирать конструкцию можно в сжатый срок, никакие специальные приспособления для этого не нужны. Набор поставки включает:

  • рамы-боковины с внедренной в них лестницей;

  • упорные башмаки;

  • связующие элементы горизонтального и вертикального типов.

Рамное исполнение позволяет удешевить сборку. Сами комплектующие также недороги. Чтобы стыковать части, используют флажковые замки. Норматив нагрузки достигает 200 кг на 1 кв. м. Кладку кирпичей можно выполнять на высоте 25 м, а облицовку — максимум 40 м.

Но прежде чем перейти к характеристике других типов строительных лесов, нужно основательно разобрать, из какого металла они должны быть выполнены. Практически все строители в России отдают предпочтение конструкциям из нержавеющей стали. Они:

  • прочны (в пределах обычной выносливости стали);

  • эксплуатируются весьма широко;

  • устойчивы и могут выполнять поставленные задачи даже в сложных условиях наружной среды;

  • выглядят эстетично;

  • безопасны;

  • надежны;

  • могут быть починены.

Алюминиевые модели:

лучше сопротивляются коррозии;

не дают искр (что очень важно при хранении карбида и других опасных, легко загорающихся материалов поблизости);

служат долго;

весят меньше стальных аналогов;

так же, как и они, поддаются ремонту;

несколько менее прочны;

стоят относительно дорого.

В так называемых лесах Вишнева основные рамы ставятся по горизонтали. Они отвечают за связывание вертикальных стоек и подпор настилов. Диагональные точки контакта отсутствуют. Допускается применение и внутри, и снаружи здания. Наибольшая высота лесов Вишнева составляет 20 м, а удельная нагрузка — 250 кг на 1 кв. м.

Клиновые версии получили свое название за способ крепления. Как нетрудно догадаться, для него применяют клинья из стали, заколачиваемые обычным молотком. Допустимая загрузка одного «квадрата» в такой схеме вдвое выше, чем в конструкции Вишнева

Это очень важно, если планируется обустроить большое здание и вести масштабные работы. Высота подъема достигает 120 м, и клиновыми лесами пользуются также судостроители, реставраторы зданий

При характеристике хомутовых сборок обращает на себя внимание прежде всего их повышенная сложность. Высота поднятия достигает 80 м. Нагрузка не превышает 250 кг на 1 кв

м. Допускается работа на фасаде сложной конструкции

Нагрузка не превышает 250 кг на 1 кв. м. Допускается работа на фасаде сложной конструкции.

В последнюю очередь заслуживают упоминания леса штыревого типа. Их горизонтальные блоки оснащаются приваренными штырями. Такие конструкции заводят в трубки, крепящиеся при помощи сварочного аппарата к вертикальным стойкам. Снизу стойки закладывают в башмаки. Класть кирпичи и блоки можно на высоте до 50 м, а отделывать стены позволяется на высоте до 100 м.

5.1.4. Проверка крепления лесов к стене

Основные параметры крепления проверя ются по силе выдергивания дюбеля (длиной не менее L = 10 см) из стены Q , равной силе трения, и по крутящему моменту Мкр затяжки гайки 1, согласно расчетной схеме на рисунке 5.

Сила выдергивания Q определяется, кгс:

(10)

где f

— коэффициент трения стали по кирпичной кладке (0,35) или бетону (0,4);

z = 2-3 — количество лепестков 2, прижимаемых к стене конусной гайкой 3;

N =sCMde , кгс, — упрощенный расчет допусти мой силы давления лепестка на стену из условия прочнос ти материала стены на сжатие;

sсм — наименьший предел прочно сти материала стены (s см = 50 кгс/см2 — силикатный кирпич,s см = 80 кгс/см2 — бетон);

d, см, — наружный диаметр лепестка;

e,

см, — длина прилегания лепестка к стене.

Оптимальный крутящий момент на гайке, необходимый для того, чтобы надежно закрепить дюбель и не смять материал стены, определяется, кгс·см:

(11)

где dср мм, — средний диаметр винта;

α

— угол подъема винтовой линии, определяется из выражения

(12)

где S

, мм, — шаг винта;

р

— угол трения, который определяется из выражения

(13)

где fр = 0,2-0,28 — коэффициент трения в паре винт-гайка;

р

= 30°-32° — половина угла профиля винта.

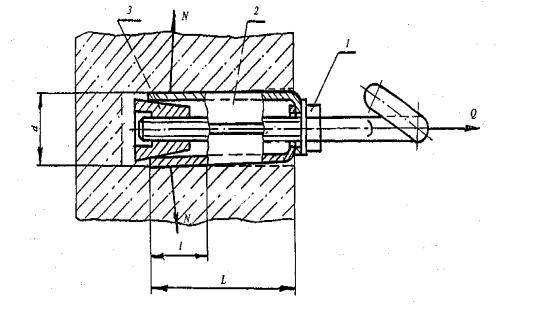

Рисунок 5 — Расчетная схема крепления стоечных приставных лесов к стене

Сборка металлических лесов

Металлические строительные леса гораздо прочнее деревянных и имеют более длительный срок службы. Однако их изготовление занимает больше времени и трудовых затрат. Для расчета материалов и размера обычно используется схема строительных лесов. Многоярусные леса производятся из алюминия, небольшие конструкции – из стали. Сталь, в отличие от алюминия, больше пригодна к самостоятельному обустройству лесов. Чтобы возвести металлические леса своими руками, мастеру потребуется:

  • круглая труба диаметром 15 мм – основа будущих распорок;
  • профильная труба диаметром 30 мм – необходима для производства стоек;
  • профильная труба диаметром 25 – из нее изготавливают соединительные перемычки;
  • крепежные материалы для металла;
  • «болгарка» – ею шлифуют углы и пилят трубы;
  • дрель и сверла.

Подготовка распорок

Монтаж металлических лесов начинается с подготовки распорок. 15-милиметровую трубу разрезают на два фрагмента по 2 метра. Их концы сплющивают. На каждом конце «болгаркой» делаются два продольных надпила не больше 2 см.

Затем 30-милиметровую трубу разрезают на фрагменты по 1,5 м (высоту одного пролета лесов). Затем от этой же трубы отрезают куски по 0,70 м, предназначенные для перемычек между стойками пролета. Перемычки устанавливаются в 35 см друг от друга. Размеры всех фрагментов тщательно перепроверяют. После окончания всех работ конструкцию сваривают в единое целое с помощью сварочного аппарата.

Изготовление переходников

На дальнейшем этапе монтируются переходники между секциями. Для этого труба диаметром 25 мм нарезается на небольшие отрезки по 25 см, а труба диаметром 30 мм нарезается на еще более мелкие отрезки по 5 см, с их помощью будут фиксироваться перемычки. Отрезок в 25 см продевается в отрезок величиной 5 см до своего центра. Затем закрепляется сваркой или саморезами.

Для дальнейшей сборки лесов на торцах перемычек и в стойках проделываются отверстия для болтов. Перемычки надежно крепятся между стоек секции крест – накрест, с двух сторон. Далее, с помощью соединительных переходников, создается следующий этаж конструкции.

Сборка рамы

Рамные металлические леса способны выдержать давление 180-200 кг на кв.м. Они изготавливаются из стоек и рам. Такие леса разрешено возводить на большую высоту – до 45 метров. Перед монтажом металлической рамы в первую очередь определяются с расположением ярусов, лестниц и других элементов конструкции.

Сборка рамы начинается с того, что на подготовленном заранее участке откладываются отрезки по 3 м, на которые укладываются опорные доски. На этих досках закрепляются металлические опоры, составляющие основу начального яруса. После того, как опоры скреплены между собой железными стяжками, монтируется следующий этаж. На каждом этаже обустраивается рабочие поверхности из досок – настилы. Для подъема на них, леса оборудуются лестницами по бокам.

Монтаж секции

Перед обустройством лесов необходимо определиться с размером и расположением секций. При этом обязательно соблюсти три условия:

  • ширина между стойками не больше 3 м;
  • длина между стойками не больше 4 м;
  • высота между этажами не больше 2 м.

Число секций зависит от размера стены. Лист настила закрепляют на стойках саморезами по металлу или струбцинами. Затем к стойкам приваривают горизонтальные направляющие (перемычки). На верхние концы стоек «надевают» обрезки трубы (переходники) и сваривают. Если используется тонкостенная труба, то при сборе ее концы и середину сплющивают, и в этих местах проделывают отверстия для крепежа.

Две диагональные планки стягиваются болтом по центру, затем их прикладывают к стойками и отмечают точки для будущих отверстий. Диагональные планки фиксируются на стойках болтами. Затем на концы труб приваривают подпятники – плоские металлические пластины. После чего конструкцию устанавливают в рабочее положение.

Изготовление настила

Настил для металлических лесов изготавливается по тому же принципу, что и на строительных лесах из дерева. Настилы производят из обрезных досок, толщиной 40-50 мм, также используют металлические листы.

Покраска лесов

Возводя леса своими руками, не каждый задумывается о необходимости их покраски. Это не обязательное условие для их эксплуатации. Однако слой краски защитит металл от коррозии, а дерево от намокания и гниения, что существенно увеличит срок годности строительных лесов.

Как собрать деревянные леса

Что понадобится для монтажа лесов

Для сборки лесов, которые называют еще «козел», или «стол», понадобятся следующие материалы:

  • Гвозди или саморезы (любые, лишь бы хватало длины, кроме ржавых и гнутых, а то работа превратится в сплошное мучение);
  • Доски (поддоны, заборы, старая мебель, куски ДСП, фанеры или деревянных досок);
  • Бруски (любые палки, обломки, куски металлических профилей, ветки от деревьев).

Изготовление рамы

Отличным помощником для тех, кто монтирует строительные леса своими руками, будут чертежи. Именно по ним легче всего собрать раму. Для этого на заранее подготовленной площадке фиксируются деревянные подставки и башмаки, при необходимости устанавливаются винтовые опоры. После чего с определенным шагом монтируются рамы. Их число определяет предполагаемая длина конструкции. По краям устанавливаются специальные рамы с бордюрами. Для спуска и подъема рабочих на рамах монтируются лестницы. Вся конструкция скрепляется горизонтальными и диагональными связями. Для их фиксации в каркасе имеются имеются специальные замки.

Сборка каркаса

Строительные леса своими руками

Минимальная безопасная высота лесов – 5-6 м, ширина – 50 см, а их рекомендуемая длина 4 м. Исходя из этих цифр, рассчитывают размер каркаса и необходимое количество материала, чье качество заслуживает особого внимания.

В частности, для создания каркаса выбирают цельный брус шириной не менее 10 см. Торцевые планки конструкции монтируют под острым углом. Две опорные шестиметровые балки укладываются в горизонтальное положение. Расстояние между ними составляет ширину будущих лесов. Рядом на одинаковом расстоянии укладываются еще две шестиметровые балки. Верхние концы балок должны сходиться под небольшим углом в виде трапеции, это придаст устойчивость будущим лесам.

К этим балкам фиксируются боковые стойки – опора будущих настилов. Закрепляют стойки с внутренней стороны, причем для настилов используются только три стойки, а последняя служит для укрепления конструкции. Всего боковин должно быть не больше 4, поскольку не рекомендуется возводить леса выше «четырех этажей».

Подготовка дополнительных стоек

Монтаж настила

Перед тем, как сделать строительные леса, необходимо определить требования, которым они должны отвечать. Высоту можно считать определяющим параметром, ведь настил необходим именно для работы на какой-то высоте.

Монтаж настила

Длина «козла» зависит исключительно от размеров имеющихся материалов. Разумеется, слишком короткий стол будет очень неудобен, особенно на большой высоте. И нужно помнить о том, что на столе, возможно, будут стоять два человека и ведро с раствором.

Для достижения нужной ширины настила применяют нужное количество досок. Однако если его делают не из досок, а из ДСП, то увеличение будет затруднительно. Что касается лесов, возводимых внутри помещения, так называемых «козлов», то важным моментом станет ширина имеющихся дверных проемов, а также наличие другой мебели. Ведь «козла» нужно будет как-то перемещать.

Фактор веса – один из самых важных, ведь таскать леса неудобно, а тяжелые – тем более. Передвигать их волоком – это лишний раз подвергать нежелательному физическому воздействию. С другой стороны, жертвовать высотой и прочностью точно не стоит.

От прочности строительных лесов зависит не только здоровье строителя, но и целостность стен, полов, техники. Всего того, что может находиться рядом. Однако нагружать конструкцию лишними элементами ни к чему. Далеко не факт, что они реально добавят прочности. Правильно забитые гвозди, закрученные шурупы и смонтированные перемычки, – вот гарантия прочности.

Грамотно сделанные перемычки – основа безопасности строителя

Деревянные леса можно считать устойчивыми, если они не шатаются. И дело не только в том, что работник неуютно себя чувствует, если стол шатается. Любая мебель ломается по этой самой причине, в том числе, и строительные леса. Грамотно расположенные перемычки – единственный способ добиться устойчивости.

Для настила используют широкие и длинные доски, прибивая их к боковинам. Эти три доски нужно распределить по краям и в центре настила, чтобы он не прогибался. Кстати, удобнее отрезать лишнее, когда настил уже собран – тогда не нужно будет ничего отмерять. Зазоры между досками уменьшают вес изделия. С другой стороны, они дают возможность мелким предметам постоянно падать на пол.

Вкручивая саморезы, необходимо следить за тем, чтобы доски не трескались. А торчащие саморезы легко отламываются ударом молотка. Если гвозди оказались длинными, загибать их следует через что-то круглое – ручку плоскогубцев, например. В этом случае, острый конец гвоздя войдет в дерево с обратной стороны, давая дополнительную прочность.

Монтаж штыревых строительных лесов

Давайте рассмотрим особенности сборки и установки штыревых строительных лесов. Этот процесс включает в себя следующие этапы:

Вначале необходимо тщательно подготовить площадку для монтажа конструкции, выровняв и утрамбовав почву. После этого можно ставить опоры, размещая их как можно ближе к стене здания. Когда опоры будут готовы, следует зафиксировать на них первые 4 стойки

Обратите внимание, стойки должны совпадать по типу и размеру, а также иметь заземление. Третий этап – монтаж следующей пары стоек на готовую конструкцию

Выполняя обвязку с помощью ригелей, обогните строение по периметру и скрепите первую и последнюю пару стоек. Затем можно нарастить леса до нужной высоты

В процессе работы следует скреплять новые стойки со стойками нижнего яруса, объединяя их ригелями. Когда конструкция достигнет заданной высоты, можно установить лестницы и ограждения, положить настилы. Леса должны быть прикреплены к стене дома по всей их площади.

Леса строительные разборные металлические своими руками. Как изготовить строительные леса из труб своими руками

Строительные леса представляют собой конструкцию из каркаса, лестниц, настилов и откосов, которая предназначена на работ на определенной высоте. Соорудить подмостки можно самостоятельно. Наиболее популярным вариантом являются строительные леса из профильных труб. Как собрать сооружение и что потребуется для его изготовления? Ответы далее.

Подмостки для работ на высоте из профильных труб

Разновидности подмостков

Прежде чем приступать к изготовлению строительных лесов своими руками, необходимо выяснить, какие виды подмостков существуют, и подобрать наиболее оптимальный вариант конструкции.

Различают:

рамные леса. В основе конструкции находятся рамы из труб, соединенные между собой. Преимуществами рамных подмостков являются простота изготовления, дешевизна, возможность замены отдельных узлов при преждевременном износе. Среди недостатков можно выделить относительно небольшой уровень нагрузки (не более 200 кг на 1 м²) и ограничение по высоте (до 50 м);

Подмостки из отдельных металлических рам

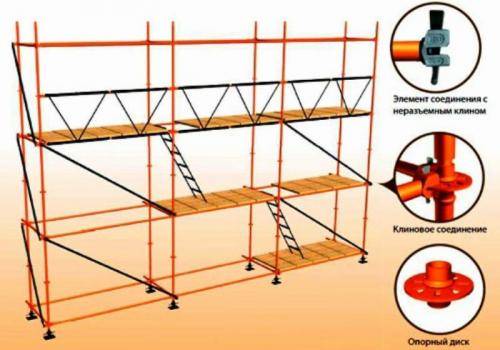

клиновые леса. Более надежная конструкция, так как собрана при помощи клинового способа крепления. Подмостки также быстро собираются и разбираются. В отличие от предыдущего варианта могут достигать в высоту до 80 м и выдерживать нагрузку до 300 – 350 кг на 1 м²;

Подмостки с клиновым способом соединения каркаса

штыревые леса. Основное отличие – наличие штыря, позволяющего укрепить конструкцию и увеличить уровень нагрузки до 500 кг на 1 м²;

Узел соединения каркаса для штыревых лесов

хомутовые леса. Основное отличие конструкции заключается в возможности быстрой смены расположения элементов каркаса для достижения оптимальной высоты установки.

Подмости с хомутовым способом соединения

Самодельные леса чаще всего изготавливают рамного вида. Иные виды конструкций в большинстве случаев используются профессионалами.

Инструкция по изготовлению

Как сделать леса из профильной трубы? Работа выполняется в следующем порядке:

  • разработка чертежа;
  • подготовка материалов и инструментов;
  • сборка конструкции.

Что входит в чертеж

Начальный этап сооружения подмостков заключается в разработке чертежа и определении размеров конструкции, чертеж позволяет правильно определить количество необходимых для изготовления материалов.

Чертежи строительных лесов можно разработать самостоятельно или найти в интернете. На эскизе должны быть указаны:

  • ширина конструкции;
  • высота подмостков;
  • места расположения горизонтальных перекладин,, откосов и иных элементов конструкции;
  • габаритные размеры профильных труб, используемых для сборки.

Схема строительных лесов для изготовления

Подготовительный этап

Чтобы соорудить самодельные леса, потребуются:

  • профильная труба с сечением не менее 30 мм (30х30, 40х30 и так далее) для изготовления стоек;
  • профильная труба сечением не менее 25 мм (25х25, 25х30, 25х35 и так далее) для перемычек и иных функциональных элементов (лестница, держатели для настила и так далее);
  • профильная труба сечением 15 мм для распорок;

Трубы для изготовления строительных лесов

обрезная доска или металлический лист для настила.

Из инструментов потребуются:

  • болгарка для резки металлических труб в соответствии с размерами, указанными на чертеже;
  • сварочный аппарат. В большинстве случаев рамы подмостков соединяются при помощи сварки. Если нет опыта работы со сварочным аппаратом, то можно использовать иные виды соединений, например, при помощи уголков и болтов;
  • инструменты для разметки;
  • строительный уровень;
  • дрель для просверливания;
  • молоток;
  • саморезы или болты для крепления настила.

Сборка и установка

Как сделать леса самому? После подготовки необходимых материалов и инструментов требуется подготовить участок земли, на котором будет произведена установка конструкции.

Земля равняется в горизонт и тщательно утрамбовывается.

Для придания конструкции большей устойчивости под стойки подмостков устанавливаются деревянные подкладки.

Конструкция и виды лесов

Строительные леса — временная конструкция. Они должны легко разбираться и собираться, быть прочными, надежными

Очень важно качество соединительного замка, которые делятся на несколько видов

Клиновые

Такое название леса получили из-за замка, в котором может использоваться металлический клин, палец или болт. Считаются наиболее надежными и универсальными. Могут применяться для ремонта высотных зданий, а также в самолето- и судостроении. Такие леса достигают в высоту 80 м.

Рамные

Эти леса состоят из уже готовых рамных конструкций. В качестве боковых деталей используется рама с лестницей, в середине – проходная рама. Среди различных производителей принят стандартный просвет – 950 мм. Это позволяет использовать рамы разных производителей в одной конструкции лесов. Леса марки ЛРСП-60, например, собирают в высоту до 60 м. Изготовленные своими руками делаются по стандартным размерам, так что могут дополнять заводские.

Штыревые

Конструкция замка у этих видов строительных мостков состоит из трубки, закрепленной на несущих вертикальных стойках, и штыря, который имеется на горизонталях. Леса такого типа выпускаются по нормативам с допустимой нагрузкой – 0,5 т на м². Собирают их на высоту до 80 м.

Хомутовые

Для ремонта сложных форм фасадов применяют хомутовые строительных леса. Замок в виде двух соединенных между собою хомутов можно закрепить в любом месте, на различном участке трубы. Это позволяет создавать неодинакового размера пролеты и устанавливать горизонтали на разных высотах. У других видов лесов такое не всегда возможно.

Из досок

Их чаще всего собирают прямо на объекте. Они самые дешевые, зато неразборные. Повторное применение материала нежелательно. Они бывают нескольких разновидностей:

  1. Армянские. Самые простые в изготовлении и использовании, их проще всего сделать своими руками. Стена здания используется как одна из опор. Высота регулируется подпорными лагами.
  2. Козлы. Треугольные или трапециевидные конструкции, на которые опираются настилы. Их недостаток – сложность регулировки по высоте. Зато их легко переставлять своими руками.
  3. Полноценные строительные мостки. Состоят из опорных стоек и поперечных перекладин, на которые кладут настил из досок. Для предотвращения перекоса стоек используют диагональные перекладины. При подъеме на леса может использоваться прикладная лестница либо специально сооруженная, также целесообразно применение подмостков. Для повышения безопасности с наружной стороны используется ограждение из дощатой обрешетки.

Проектирование конструкций

Монтируют строительные леса заранее, до проведения специализированных высотных работ. Однако к изготовлению этого оборудования нужно подходить со всей серьезностью и ответственностью, ведь работать придется мастерам или лично вам на приличной высоте. При производстве необходимо придерживаться некоторых основных условий, которые нельзя игнорировать.

Леса могут казаться очень простой конструкцией. Однако проектировать ее нужно очень тщательно. На них должно быть удобно работать, подавать мастерам материалы в различных емкостях, которые крепят на время работы на несущих элементах.

При проектировании должны учитываться следующие параметры:

  • Расчетная нагрузка;
  • Безопасность использования;
  • Универсальность применения;
  • Простота монтажа и демонтажа;
  • Многофункциональность конструкций.

При проектировании строительных лесов для собственных нужд необходимо учитывать собственный рост, а также то, сколько человек будет одновременно работать

Стоит принимать во внимание и основные виды планируемых работ (утепление фасадов, монтаж металлоконструкций, отделочные работы, облицовка плиткой или керамогранитом наружных стен). Дело в том, что, кроме людей, на лесах будут располагаться строительные, расходные и отделочные материалы, оборудование и инструменты, которые могут иметь значительный вес

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
