Как сделать виброплиту с электродвигателем своими руками для уплотнения грунта самодельно? Обзор и размеры

Назначение виброопор для производства


Схема расположения виброопор на станке

В большинстве случаев причины возникновения колебаний заключаются в работе цехового оборудования. Силовые установки, система вентиляции или подачи рабочих жидкостей генерируют волны различной частоты. Они сказываются на работе станков.

Это явление негативное и одной из задач инженерного отдела является его минимизация. Очевидным решением будет установка компенсационных элементов, которые бы гасили колебания, предотвращая их распространение и помогали избавиться от вибраций. Для этого и предназначены виброопоры.

Для корректного выбора определенной модели необходимо учитывать следующие факторы:

  • характеристики колебаний. К ним относятся частота, периодичность возникновения;
  • масса оборудования. Виброопора должна не только погасить волны, но и выдержать вес станка. При этом ее эксплуатационные качества не могут измениться в худшую сторону;
  • направление вибрации. Чаще всего возникает необходимость в установке основания. В редких случаях требуется уменьшить колебательные процессы в боковых или верхних частях.

Установка виброподушек скажется положительным образом не только на качестве работы оборудования, но и на сохранности пола в цеху. Он прослужит намного больше без постоянных ремонтных работ.

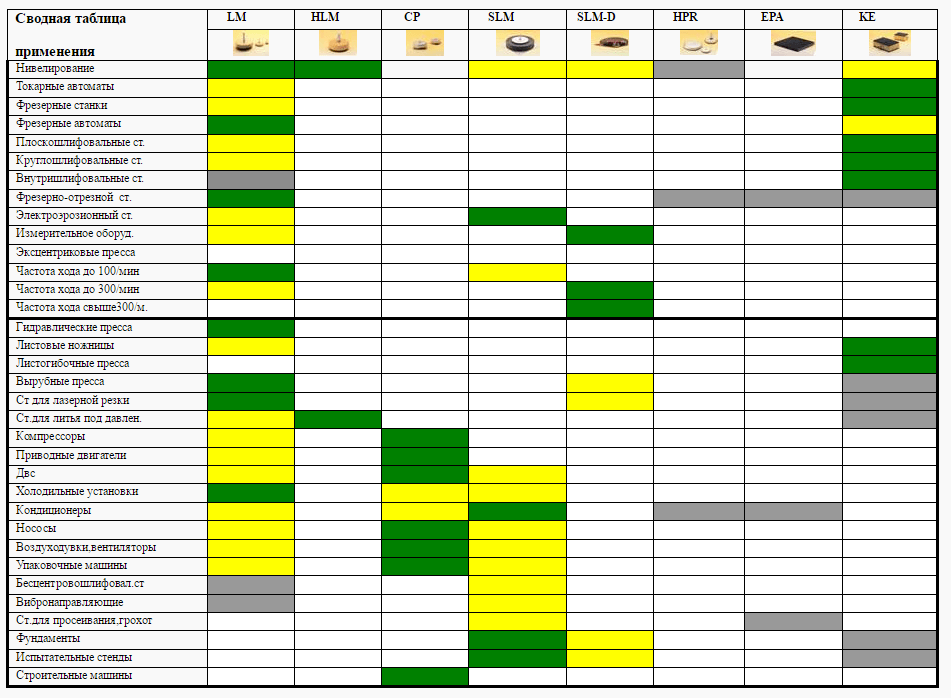

Сводная таблица применения виброопор

Назначение виброплит

Главное задача виброплиты состоит в уплотнении грунта и его подготовки к дальнейшим строительным работам. Такое оборудование нашло широкое применение при выполнении следующих мероприятий:

  • создание уникального ландшафта;
  • возведение фундаментов разных объектов;
  • укладка плитки;
  • проведение коммуникаций;
  • строительство дорог, стоянок, дорог для пешеходов;
  • обустройство спортивных площадок и т. д.

Применение виброплиты актуально при работе на сравнительно небольшой территории, не превышающий 1000 квадратных метров. В отличие от крупногабаритных машин, к примеру, катков, применение такой техники позволяет сэкономить, выполнить поставленные задачи и обработать даже самые неудобные участки.

Виды виброплиты

Виброплиты классифицируются по:

1. Типу двигателя:

  • Дизельная – применяется для больших объемов работ. Отличается повышенной мощностью.
  • Электрическая – используется в закрытых помещениях, так как радиус работ ограничен длиной шнура. Поэтому делать такой вариант самостоятельно не целесообразно. Либо только для небольших дачных участков, где есть возможность использовать удлинители.
  • Бензиновая – самый подходящий вариант для самостоятельного изготовления. Отличается достаточным уровнем мощности и высокой мобильностью.

2. Типу трамбовки:

  • Прямой – устройство двигается только прямо.
  • Реверсный – устройство двигается в любом направлении. Такая функция поможет делать работы в кратчайшие сроки.

Алгоритм сборки виброрейки

Для реализации простейших вариантов чертежи не нужны. В качестве приводного узла подойдут:

  • шлифовальная машинка;
  • болгарка;

электродрель или шуруповерт.

Еще понадобятся следующие рабочие инструменты и материалы:

  • ровная, отшлифованная доска длиной 0,5 м, толщиной около 3 см, шириной 25 см;
  • саморезы;
  • перфолента;
  • брус 5 на 5 см длиной 1-1,5 (2 шт), чтобы изготовить ручку.

Виброрейка из электродрели в виде швабры собирается в такой последовательности:

  • поверхность доски (если она не отшлифована) делают гладкой с помощью рубанка и наждачной бумаги;
  • к ней сверху ровно по центру, используя перфоленту и саморезы, фиксируют уложенную вдоль электродрель;
  • с обеих сторон от дрели, отступив по несколько сантиметров, прикрепляют под углом рукоятки, обрезав предварительно концы брусков наискось;
  • фиксируют в патроне электроинструмента насадку, центр тяжести которой смещен, например, зажимной ключ, изогнутое сверло либо кусок арматуры;
  • включают агрегат в сеть и проверяют его работоспособность.

Патрон дрели должен вращаться вокруг оси, совпадающей с центральной продольной линией доски. Вибрация возникает за счет использования насадки со смещенным центром тяжести.

Виброрейка из шлифмашинки, болгарки или шуруповерта делается аналогичным способом. Только после уплотнения и разравнивания бетона электроинструмент потребуется хорошо очистить от раствора, чтобы было можно им пользоваться в дальнейшем.

Если требуется уплотнить и разровнять бетон слоем до 10 см, то подойдет виброрейка из глубинного вибратора. Изготавливается она следующим образом:

  • вырезают из фанеры лист прямоугольной формы (с длиной сторон примерно 70х50 см);
  • перфолентой или с помощью хомутов к нему прикрепляют булаву, при этом сам глубинный вибратор служит своего рода ручкой.

Чтобы рейка перемещалась свободно, рабочую поверхность фанерного прямоугольника лучше оббить жестью, загнутой по краям.

Завершающие работы

После сборки плиты все металлические части необходимо прогрунтовать и покрасить для защиты от коррозии. Подводящий кабель надежно закрепить на управляющей рукоятке, чтобы исключить вероятность наезда на него. Выключатель двигателя должен быть размещен на самой конструкции, чтобы обеспечить возможность аварийной остановки во время работы.

После этого виброплиту, сделанную своими руками, необходимо испытать. Лучше всего для этого подходит свежевскопанная земля. Проверка на насыпном материале не даст опробовать работу на полной нагрузке.

Как видим, сделать вибрационную машину самостоятельно вполне возможно. Но для этого необходимо обладать начальными знаниями и опытом слесарных и сварочных работ.

Заготовка деталей для крепления вала. Заготавливаются два куска угольника длиной по 10 см. и два кожуха ступиц на металлических пластинах. В эти кожухи ступиц потом впрессуем подшипники.

Сборка виброузла. Из заготовленных деталей собираем виброузел, в котором зафиксированы подшипники с продетым в них валом. С торца на вал крепится шкив.

Изготовление рамы и площадки для крепления мотора. Из профильной трубы сваривается рама с внешним периметром 40×60 см. Из стального листа толщиной 8 мм нарезается пластина 40×50 см.

Сборка петель. Напротив приваренных к пластине колец, к раме привариваем ответные кольца, так, чтобы их расположение полностью совпало.

Сборка всего узла. Подготовленную раму и поворотную пластину соединяем шпилькой через петли. Учитывая то, что конструкция будет вибрировать, шпильку вставляем через резиновые втулки.

Регулировка ремня. Для того чтобы задать подходящую степень натяжки ремня, с обеих сторон пластины, через шайбы, на вертикальную шпильку накручиваются гайки.

Монтаж стоек под раму. С каждого угла рамы приваривается по опоре длиной 10 см. Из листовой стали толщиной 8 мм вырезаются ответные опоры, которые будут крепиться к подошве виброплиты. Соединение опор будет выполняться через резиновые эластичные подушки.

Сборка амортизирующих опор. Заготовленные опоры и ответные планки, через резиновые подушки, стягиваются болтами.

Установка двигателя и примерка виброузла.

Подготовка плиты под подошву. Лист стали толщиной 10 мм размечаем так, чтобы получился прямоугольник 40×120 см.

Обрезка углов. По углам подготовленной плиты отмеряем по 50 мм с каждого края и соединяем метки диагональной линией, чтобы получился треугольник с прямым углом.

Загиб переднего и заднего края плиты. От переднего и заднего края отмеряется 100 мм, и на этом расстоянии чертится линия, параллельная краю пластины.

Сборка всех элементов. Собранная ранее конструкция, включая крепёжные кронштейны и моторную раму, прихватывается на подошву сваркой. Заодно провариваются линии сгиба по переднему и заднему краю сгиба подошвы.

Сборка и монтаж рукояти. В задней части подошвы привариваются петли, к которым крепится рукоять, сваренная в форме буквы «П» из профильной трубы.

Подключение и пробный запуск. Силовой кабель, через УЗО, подсоединяется к двигателю. Вибромашина включается в сеть и выполняется пробный запуск.

Выбор и установка двигателя

Используются разные типы:

Выбор типа двигателя виброплиты обусловлен несколькими факторами:

  • возможности владельца;
  • наличие подключения к сети электротока;
  • специфика предстоящего использования установки.

Виброплиты с бензиновым двигателем удобны тем, что позволяют получить полную независимость от сетевых ресурсов (электроэнергии). Их можно использовать на площадках, располагающихся в значительном отдалении от ближайшего жилья или строений, в поле и т.д. Единственным неудобством является необходимость иметь с собой запас топлива, которого при длительной работе и большой мощности мотора может понадобиться много. Это лишний вес, расходы.

Самодельная электрическая виброплита ограничена в мобильности длиной соединительного кабеля. При этом он нуждается только в подключении и больше не требует никаких дополнительных действий. Основной недостаток электродвигателя — постоянная скорость вращения, что создает сильный пусковой момент и перегружает сеть. Решением проблемы становится сборка регулятора плавного запуска, позволяющего избежать механических и электрических перегрузок.

Внимание! Электродвигатели не требуют особого ухода или обслуживания, тогда как бензиновые или дизельные установки требуют постоянного внимания. Монтаж двигателя на основание виброплиты производится с использованием резиновых подушек, снижающих вибрацию и предохраняющих мотор от механического разрушения

Монтаж двигателя на основание виброплиты производится с использованием резиновых подушек, снижающих вибрацию и предохраняющих мотор от механического разрушения.

Особенности

Не всегда бывает возможна механизированная укладка грунта. Прежде чем приступать к изготовлению трамбовки, следует изучить особенности работы инструмента со щебнем и песком. Начинающие строители не всегда понимают, зачем необходимо трамбовать щебень, однако здесь есть несколько нюансов.

Дополнительно в процессе обработки щебёночного материала следует проводить расклинцовку – деление гравия на фракции. Для этого потребуется сначала выложить слой более крупных камней и утрамбовать его вручную, затем – материала средней фракции, который также необходимо будет уплотнить. Самый верхний щебёночный слой должен включать мелкофракционные частицы. Его нужно разровнять и пройтись трамбовкой.

Что касается особенностей использования трамбовки для уплотнения песка, то у процедуры есть ряд нюансов, которые необходимо учитывать. Для организации прочного и долговечного основания рекомендуется задействовать материал гравелистого типа средней или мелкой фракции. Однако при возведении монолитной конструкции стоит выбирать речной песок, который впоследствии также потребуется утрамбовать.

Чтобы не допустить размывание будущего основания, необходимо перед засыпкой песка выложить дно геотекстилем. Сам песок требуется просеять, чтобы избавиться от посторонних примесей, которые могут негативно отразиться на составе основания.

Устранение основных неисправностей бензогенератора своими силами.

Основным принципом ремонта любой техники, является устранение неисправностей путем исключения. Как мы это делаем. Приходит к нам генератор и мы начинаем проверять:

  • Первым делом осматриваем внешний вид на предмет механических повреждений и масляных подтеков, а также наличия ржавчины в баке. Далее проверяем наличие масла и прокручиваем стартером двигатель (посмотреть сопротивление компрессии и посторонних шумов). Пробуем заводить.
  • Если нет, смотрим искру. Сразу берем новую свечку (прислонив свечку на массу, прокручиваем двигатель), если искры нет или она слабая, пробуем отключить провода от реле датчика масла и заменить колпачок свечи. Если не помогло смотрим замок зажигания или кнопку включения. Если и там все в порядке, значит неисправна катушка зажигания.
  • Если искра есть, пробуем запустить. Если запускается и глохнет или работает на закрытой заслонке — однозначно забит карбюратор. Многие говорят, что чистили сами, но симптомы те же. Это и очевидно, чистить карбюратор нужно, разобрав до болтика, специальными средствами. И это пол дела, далее нужно его установить и правильно отрегулировать тяги и пружинки заслонки и регулятора оборотов. Если вообще не запускается, добавьте немного бензина в камеру сгорания, через свечное отверстие или открытую заслонку карбюратора.
  • Ржавчина в баке — очень неприятная проблема, можно почистить топливную систему и все заработает. Но, уже вскоре, через некоторое время эта ржавчина попадет в карбюратор (в жиклеры, под иглу) и симптомы повторятся. Если в баке есть ржавчина, её практически не реально устранить. Можно залить спец средствами (типа растворитель) в бак на ночь или установить топливный фильтр, но единственным спасением будет замена бака.

Как сделать самому: пошаговая сборка

Рассмотрим процесс, как самому сделать самодельную виброплиту для уплотнения грунта. Порядок действий:

С помощью болгарки вырезается плита (основание). Размер выбирается исходя из собственных представлений, рекомендуется придерживаться среднего значения 60*40 см.
По краям делаются надрезы на расстоянии 7 см (спереди) и 5 см (сзади), на глубину около 5 мм. По линии надрезов края отгибают вверх на 25°, чтобы плита не цеплялась за грунт и не вязла.
На верхнюю часть плиты привариваются два куска швеллера, усиливающие основание и края. Необходимо следить за тем, чтобы они находились в одной плоскости.
С задней стороны в швеллерах сверлятся или прожигаются сварочным электродом отверстия для крепления двигателя. При необходимости предварительно приваривается металлическая площадка с монтажными отверстиями.
Установка двигателя производится с использованием резиновых подушек.
Устанавливаются проушины для крепления рукоятки.
Ротор с эксцентриком изготавливается отдельно и устанавливается на плиту в готовом (собранном) виде. Он представляет собой вал, установленный в ступицы. Одна из них глухая, вторая — проходная. Сквозь нее проходит отрезок вала, на который устанавливается шкив. Необходимо обеспечить соосность шкивов, иначе приводные ремни придется менять каждую смену.
Натяжное устройство крепится к раме в удобном для использования месте. Обычно оно устанавливается в середине, между шкивами, в точке максимального провисания ремня

Важно обеспечить размещение всех шкивов и натяжного ролика в одной плоскости.
Рекомендуется закрыть вращающийся ротор защитным кожухом, чтобы исключить возможность травм.
Устанавливается рукоятка, производится пробный запуск виброплиты, проверяется работоспособность. Устраняются обнаруженные неполадки или изъяны, вносятся необходимые поправки.

Запуск виброплиты в эксплуатацию возможен только после полного устранения всех недостатков. Редко кому удается с первого раза получить ожидаемый результат, но после исправлений обычно установка начинает работать в нужном режиме. Основная настройка заключается в определении оптимальной величины эксцентрика и выборе скоростного режима работы.

Самодельная виброплита, какой бы она ни получилась, обеспечит значительно лучший результат, чем попытки утрамбовать слой засыпки вручную. Все обнаруженные недостатки будут устранены, по мере эксплуатации появятся дополнения или улучшения конструкции. Окончательный результат способен потягаться с промышленными образцами, если не опередить их по эффективности и качеству работы.

Основным преимуществом самодельных устройств является возможность в любой момент исправить или изменить конструкцию, внести дополнительные элементы. С готовыми виброплитами такие действия невозможны, поскольку конструкция подобных технических средств редко позволяет вносить изменения. Качество и скорость трудоемких операций с сыпучими материалами заслуживают усилий и времени, затраченных на создание самодельных установок.

Как собрать виброплиту своими силами

Материалы

  1. Лист стали размером 50х80см и толщиной 8 мм;
  2. Площадочный вибратор и электродвигатель к нему, к примеру ИВ-98Е. Некоторые умельцы мостерять виброплиты с двигателем от стиральной машины
  3. Два куска швеллера длинной до 45см;
  4. Болты М10 и М12 с гайками и шайбами;
  5. Металлические трубы длинной в 1,5 м и диаметром 20-25 мм;
  6. Амортизаторы.

Инструмент

  1. Аппарат для сварки,
  2. молоток,
  3. болгарка с отрезными кругами,
  4. дрель и комплект сверл по металлу к ней,
  5. набор гаечных ключей,
  6. рулетка и маркер.

Пошаговая инструкция по сборке виброплиты

  1. На стальном листе, с двух сторон, выполняют надрезы примерно 5 мм глубиной, этого достаточно, чтобы согнуть лист. Причем от переднего надрез должен отступать на 10 см, а от заднего на 5 см.
  2. Сгибают края листа под углом на 20-30 градусов, а места сгиба заваривают.
  3. Заготовленные швеллера приваривают параллельно согнутым краям. Расстояние от центральной линии листа до швеллеров около 5-10 см.
  4. В центр швеллеров монтируют вибратор, закрепляя его ножки с помощью электродрели и болтов с гайками и шайбами;
  5. Плите крепят амортизационные подушки;
  6. Из трубы формируют п-образную ручку, на краях которой высверливают отверстия под болты;
  7. С помощью металлических уголков через амортизаторы закрепляют ручку к подошве;
  8. Присоединяют кабель электропитания, обеспечивают пускозащиту.

Выполненная таким образом виброплита будет иметь массу около 60кг. Для удобства её транспортировки можно к ней добавить ось с колесиками.

Перед первым запуском конструкции проверьте все её узлы на надежность крепления, отсутствие. повреждений и сколов. Держите её в чистоте, и самодельная виброплита прослужит очень долго.

Если для механизма вы выбрали бензиновый двигатель, то придется почаще чистить свечи, проверять уровень масла, менять фильтры.

Первый раз масло следует поменять уже через 25 часов работы, после можно через 80-100часов. Масло заливать лучше при нагретом, но выключенном двигателе.

Сделав виброплиту своими руками можно сэкономить до 10 000рублей.

Уплотнение грунта, слоя засыпки или бетонной отливки во время выполнения строительных работ требует участия специальной техники. В частном строительстве нередко возникают проблемы, связанные с деформациями или оседанием фундамента.

Причиной этих событий является некачественное уплотнение слоя песчаной засыпки. По технологии, плотность должна соответствовать состоянию давно использующейся проселочной дороги. Проверка качества трамбовки обычно производится путем хождения по уплотненному участку — если следов от обуви не остается, работа выполнена на должном уровне.

Трамбовка грунта требуется не только на ответственных участках. Обычная укладка плитки на садовых дорожках требует создания слоя песчаной подушки, который также требует максимальной степени уплотнения, иначе покрытие начнет проваливаться и разъезжаться. Вручную высокого качества работ добиться невозможно, и на помощь приходит виброплита.

Для домашнего использования приобрести готовое устройство не каждому под силу, так как самый дешевый образец обойдется в 20 тыс. рублей. Люди, способные управляться со слесарным инструментом и сварочным инвертором, предпочитают самостоятельное изготовление виброплит, которое экономит бюджет и приносит нужный результат.

Рейтинг лучших: 5 проверенных моделей

Подобрали пять моделей современных виброплит от проверенных производителей.

CHAMPION PC9045F

Прямоходная виброплита, оснащена четырехтактным бензиновым двигателем мощностью 6.5 л. с. Сила удара — 15 кН.

Относится к профессиональному строительному оборудованию.

Применяется для таких задач:

  • Ремонт дорожного покрытия.
  • Укладка асфальта.

Утрамбовка щебня и песка.

Ключевые особенности:

  • Двигатель оснащен датчиком критического уровня масла. Датчик следит за уровнем масла в картере мотора, если масла недостаточно — виброплита не запустится.
  • Ручной стартер для запуска.
  • Компактная конструкция позволяет работать в труднодоступных местах — около столбов, в траншее, рядом с бордюром или стеной и т. п.
  • Виброплита оснащена топливным баком на 3,6 литра.
  • Максимальная уплотняемая площадь — 416 м2/ч.

Что говорят пользователи:

  • Отлично подходит для работы в ограниченном пространстве — там, где не проедет каток, свободно пройдет виброплита;
  • Прекрасно заводится в мороз;
  • Легко перемещается вручную (не требует много усилий);
  • Ручка снабжена механизмом, который уменьшает передачу вибрации на руки оператора.

DDE VP160-HK

Виброплита реверсивного типа, с бензиновым двигателем Honda GX200. Сила удара — 30,5 кН.

Ключевые особенности:

  • Высокопроизводительная виброплита, оснащенная двигателем с мощностью 6 л.с.
  • Мощный двигатель позволяет уплотнять грунт на глубину до 50 сантиметров за 1 проход.
  • Эффективная передача или отбор крутящего момента от двигателя к эксцентрику (осуществляется с помощью мощного 3-кулачкового сцепления).
  • Ротор вибратора оснащен усиленными стальными втулками, а двигатель установлен на прочном креплении. Виброплита служит долго и надежно.
  • Есть транспортировочные колеса для удобного перемещения.

Что говорят пользователи:

  • Большой моторесурс у двигателя.
  • Высокое качество материалов, из которых изготовлен аппарат.
  • Удобна в работе.

RedVerg RD-29155

Прямоходная виброплита с четырехтактным бензиновым двигателем. Мощность двигателя — 6,5 л.с., сила удара — 13 кН.

Ключевые особенности:

  • Виброплита RedVerg имеет прочное основание из толстого листа штампованной стали.
  • Защитный кожух предотвращает попадание посторонних предметов на приводные ремни.
  • Оснащена мягкой рукояткой, которая гасит вибрации.
  • В комплектации есть полиуретановая подушка — позволяет аккуратно укладывать брусчатку или тротуарный камень.
  • Есть оросительная система — дополнительный бачок для воды, с помощью которого можно увлажнять поверхность под плитой при укладке асфальта.

Что говорят пользователи:

  • Простая в управлении.
  • Лучший вариант по соотношению цена/качество.

Elitech ПВТ 60 БВЛ

Бензиновая виброплита с надежным четырехтактным двигателем. Мощность — 6.5 л.с., центробежная сила — 10,5 кН.

Ключевые особенности:

  • Двигатель виброплиты этой модели установлен на усиленной раме.
  • Работает без перебоев при сильной жаре, а также при морозах. Полный температурный диапазон — от -10 до +40 оС.
  • Аппарат оборудован ударопрочным кожухом для защиты ременной трансмиссии.
  • Виброплита оснащена антивибрационной системой. Снижает негативное влияние вибрации на двигатель и продлевает срок его службы.
  • Есть оросительная система с баком на 10 литров.
  • Эргономичная ручка управления. Удобно складывается для хранения или перевозки.
  • В комплекте есть транспортировочные колеса для удобного перемещения по площадке.

Что говорят пользователи:

  • Легко заводится.
  • Неплохое качество сборки.
  • Из недостатков — при вибрации могут откручиваться болты транспортировочных колес.

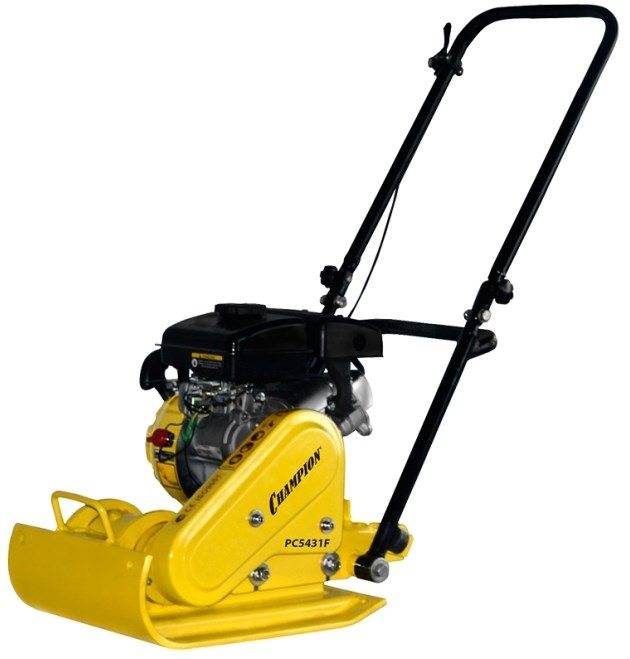

CHAMPION PC5431F

Компактная бензиновая виброплита прямоходного типа. Оснащена четырехтактным двигателем, мощность — 2.3 л.с., сила удара — 8.2 кН.

Ключевые особенности:

  • Частота вибрации — 5140 ударов в минуту, глубина уплотнения — 200 миллиметров.
  • Корпус выполнен из ударопрочного пластика. Обеспечивает надежную защиту исполнительных механизмов аппарата от ударов щебня и мелкого камня, а также от попадания пыли.
  • Виброплита оснащена специальной системой амортизации, которая хорошо поглощает вибрации. Благодаря этой системе детали двигателя меньше изнашиваются и дольше служат.
  • Есть датчик уровня масла в двигателе.
  • Удобная рукоятка. Можно регулировать по высоте, на рукоятке находятся все элементы управления устройством.

Что говорят пользователи:

  • Компактная и легкая виброплита, удобна в использовании и перевозке.
  • Отлично выполняет свою работу.

Виброплита своими руками — это не так сложно, как может показаться на первый взгляд

По многочисленным просьбам, публикую процесс изготовления виброплиты своими руками.

Виброплита своими руками

Необходимость в данном девайсе возникла при обустройстве дорожек из тротуарной плитки на приусадебном участке.

В 2010 году я не нашел где взять виброплиту в аренду в своем городе, а покупать для укладки 100 квадратных метров тротуарной плитки было накладно, поэтому и решил сделать своими силами.

Видео как работает виброплита сделанная своими руками.

Подробнная информация про —>> Вибратор однофазный площадочный ИВ-99Е (220В)

Металлическое основание для виброплиты

За металлом для площадки отправился на металлобазу. Купил листовой металл толщиной 8мм и размером 80см на 45см. Площадка обошлась примерно в 800 руб. (точно не помню)

Подробнная информация про —>>Листовой металл

С двух сторон сделал надрез в металле болгаркой на расстоянии 10 см от края на глубину около 5 мм и с помощью молотка загнул градусов на 20-30, чтобы виброплита не закапывалась в трамбуемый материал.

Надрез болгаркой в основании виброплитыЗагиб основания плошадки виброплиты

Потом взял электросварку и заварил место надреза, чтобы зафиксировать положение торцов виброплиты.

Сварка надрезанного металла основания виброплиты

Сварщик из меня никудышный, но главное держится! Кстати все попытки согнуть металл без надрезов не увенчались успехом, поэтому лучше сразу брать в руки болгарку и надрезать.

Сварной шов на вибраторе

После этого отрезал два швеллера для крепления вибратора к плите.

Швеллер для крепления вибратора к плитеПривариваем швеллер к основанию виброплиты

Вот на этом этапе неумение качественно сваривать, не много подпортило проект. Пока я один за другим тратил электроды на получение качественного сварного шва, площадку от нагрева немного выгнуло по диагонали. Т.е. если сейчас поставить виброплиту на ровную поверхность, два диагональных угла приподняты примерно на 2-5 мм. Я думаю этого можно было избежать если был бы опыт в сварке, или предложите свои варианты. Может нужно было приваривать швеллера не поперек, а вдоль? Может быть.

Сверлим отверстия в швеллерах под болты для крепления вибратора

Далее фотографии сделанные спустя 2 года работы самодельной виброплитой.

Вибратор прикручен болтами М10.

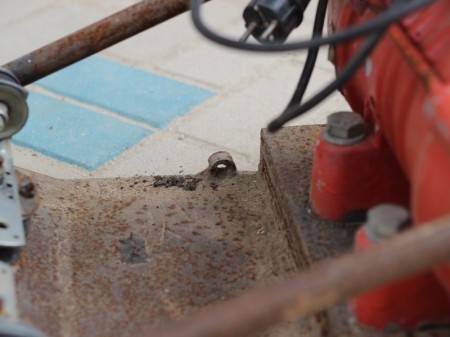

Прикручиваем вибратор болтами М10 к основаниюПрикручиваем вибратор болтами М10 к основанию

Самое интересное, это эксперименты с креплением ручки к виброплите. Процесс подбора конструкции был долгим, затратным и не всегда успешным. Расскажу только о том варианте на котором остановился.

На авторынке приобрел по 100 рублей две подушки двигателя от ВАЗ 2101 (от копейки), дешевле не нашел .:)

Они достаточно крепкие, чтобы справляться с вибрацией от двигателя, и не много гасят ее.  Но только с ними ручку не удержишь, вернее суставы на руках рассыпятся. Поэтому поиск продолжался. В сетевом магазине «Крепмаркет» я нашел что нужно. Две очень мягкие и эластичные подушки, через которые и закрепил ручку к виброплите.

Крепление ручки к виброплитеКрепление подушки двигателя к виброплитеКрепление подушки двигателя к виброплите

Плита получилась достаточно тяжелая (относительно конечно) примерно 60-70 кг. И таскать ее на себе тяжко, поэтому я отрезал от трубы два кольца, приварил их сваркой к основанию самодельной виброплиты и вставляю в них два простецких пластиковых колеса на болтах, купленных в каком-то магазине, торгующем всевозможными тележками. И теперь процесс транспортировки виброплиты стал значительно легче.

Виброплита своими руками — испытай свои возможности

Отрезок трубы для вставки колесОтрезок трубы для вставки колес

Ручку сделал из полой трубы длинной 120 см.

Виброплита своими руками

Теперь про эксплуатацию виброплиты, сделанной своими руками.

Бюджет проекта составил около 10 000 руб. Рассчитывал меньше, но…

Во время работы для еще большего гашения вибрации на ручке помогает петля из любой крепкой веревки и если держаться именно за нее, а не за металлическую ручку, то вибрация практически не чувствуется.

Трамбует эта виброплита увлажненный песок примерно сантиметров на 10 в глубину, щебень тоже трамбует, но по ощущениям виброплите не хватает веса чтобы хорошо его трамбовать.

В принципе для дорожек в саду нормальный вариант, а для фундаментных работ, асфальтных и т.д. — слабовато и легковато.

Борьба за тишину с помощью вибродинамиков.

ВИДЕО ПО ТЕМЕ: ВИБРО-АКУСТИЧЕСКАЯ КОЛОНКА / ВИБРО-ДИНАМИК СВОИМИ РУКАМИ Ситуация стандартная — соседи сверху. Но поскольку они не вели ночного образа жизни и редко «засиживались» до ночи иногда даже их маленький ребенок бегал до часу ночи , то нас это особо сильно не беспокоило. Но год назад заехал новый собственник, который ведет ночной образ жизни, примерно раз в неделю собирает компанию друзей и балаганит с ними до ночи. Мы все слышим, топот, скрежет мебели, падающие предметы. Так же доносится людской гогот, музыка, но это беспокоит не так сильно, как звуки от пола. Этот сосед и без компании друзей, осуществляя свой ночной образ жизни, периодически мешает нам спать своими «половыми» звуками.

Сайт помогает найти что-нибудь интересное в огромном ассортименте магазинов и сделать удачную покупку. Если Вы купили что-то полезное, то, пожалуйста, поделитесь информацией с другими.

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
