Как сделать Вибромотор своими руками: чертеж +схема подключения с электродвигателем

Классификация

Все виброрейки различаются по конструкции и типу привода. У каждой разновидности инструмента есть как свои преимущества, так и недостатки.

По конструкции

Инструменты имеют различия в конструктивном решении. Они отличаются техническими характеристиками, а также назначением.

Плавающая виброрейка

Название указывает на характер перемещения инструмента по поверхности бетона. Их иногда называют виброшвабрами. Предназначена для финишной обработки поверхности, удаляет неровности, выступы и шероховатости.

Основные характеристики:

  • масса 15-25 кг;
  • глубина уплотнения — до 20 см;
  • работают на поверхности без погружения в бетон;
  • длина профиля — 1,5-4 м;
  • привод электрический или бензиновый;
  • мощность двигателя — 1-1,2 кВт;
  • управляется одним оператором.

Устройство устанавливают на поверхность бетона и передвигают с помощью рукояти. Разновидностью является реверсивная виброрейка. Поворотом ручки оператор разворачивает профиль и уплотняет зону движением от себя.

Секционная виброрейка

Применяют в строительстве крупногабаритных объектов, перронов, аэродромов, пролетов мостов, туннелей. Уплотняют и выравнивают участки шириной до 30 м, конструкцию собирают из модулей.

Характеристики секционных реек:

  • глубина вибрирования — 30-35 см;
  • профиль в виде стальной фермы, исключающий прогиб;
  • длина секций — 1-3 м;
  • сборка на болтах;
  • привод электрический, бензиновый или пневматический;
  • мощность двигателя — 3 кВт.

Виброрейка телескопическая

В раздвижных рейках регулируется ширина профиля, расположенного на направляющих балках. Конструкция имеет большую жесткость. Инструмент универсален — его используют для выполнения различных по объему работ.

Технические данные:

  • длина профиля — 2-8 м;
  • привод бензиновый, электрический;
  • глубина уплотнения — 15-18 см;
  • мощность двигателя — 0,25-3,6 кВт;
  • масса — 45-115 кг.

Виброрейка с направляющими

Инструментом обрабатывают бетон на глубину до 30 см. В качестве источника колебаний используют площадочные вибраторы. Перед обработкой бетона выставляют направляющие, по ним перемещают устройство в ходе работы.

Длина профиля 1,5-9 м. Эффективно применять для глубокого уплотнения и для больших площадей бетонирования.

По типу привода

Виброрейки оснащаются тремя типами двигателей:

Бензиновый. Преимущества — маневренность (отсутствие кабеля), автономность питания, электробезопасность. Устройства на бензине применяют на открытом воздухе или в проветриваемых помещениях. Имеют высокую производительность, используют в строительстве больших объектов и в частных целях.

Электрический. Достоинства — экологическая чистота, простота управления, износостойкость, экономичность. Виброрейки с электроприводом легче и компактней бензиновых. Для производства бетонных работ внутри помещений это самый подходящий вариант, нужно учесть доступ к электросети, протяженность кабеля. Питание от сети 220В и 380В.

Пневматический. Компрессор нагнетает воздух в магистральный трубопровод, приводя в движение валы вибраторов. Они равномерно расположены вдоль конструкции секционной виброрейки. Применяют для бетонирования больших площадей.

Изготовление ручной трамбовки

Существует множество вариантов изготовления трамбовщика своими руками. Кто-то изготавливает массивные конструкции, полностью состоящие из железа, однако в этом случае потребуется выполнит сварку. Другие предпочитают обойтись подручными материалами. Рассмотрим оптимальный вариант изготовления ручной трамбовки для уплотнения грунта, песка и гравия.

Для этого потребуется стандартный брус квадратного сечения на 100 — 150 мм. Он не должен быть гнилым или расслоившимся.

Полезно! Некоторые используют круглые бревна, но при помощи таких трамбовщиков невозможно полноценно уплотнять основание в углах.

Также нужно будет подготовить:

Делаем заготовки

Конструкцию будем готовить по чертежу, показанному ниже.

После подготовки всего необходимого, отпилите торцы бруса под прямым ровным углом, согласно размерам. После этого необходимо при помощи рубанка выровнять плоскость нижнего торца бруска и снять с ребер заготовки фаски размером порядка 5 мм.

Чтобы в процессе работы не получить многочисленные занозы, рекомендуется зашкурить и отшлифовать поверхность бруска.

Изготавливаем «башмак»

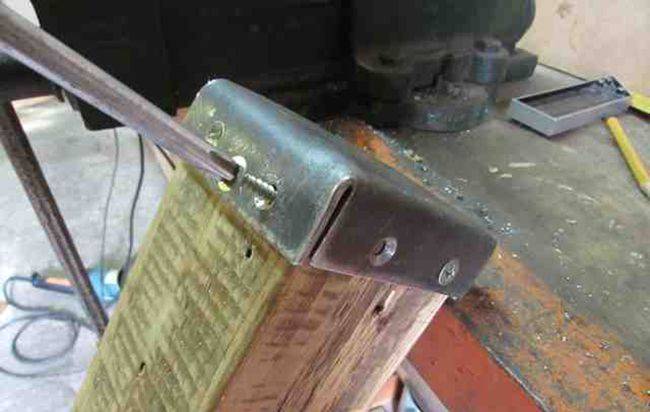

Следующий этап создания трамбовочного инструмента своими руками — изготовление металлического «башмака» из листа стали. Для раскройки пластины используем следующий шаблон.

Либо, можно просто установить брус нижним торцом на лист металла и обвести его карандашом.

После этого необходимо:

Устанавливаем ручку

Отступив 100 мм от верхнего края бруска, необходимо наметить центр будущей ручки. Для этого необходимо сначала замерить диаметр черенка от лопаты. Допустим он составляет 36 мм. Для того чтобы ручка не болталась, нужно использовать сверло, диаметр которого будет на несколько мм меньше диаметра рукоятки. При этом стоит учитывать, что наружная часть отверстия в бруске будет чуть больше внутреннего диаметра, поэтому в процессе работы необходимо периодически вставлять ручку в брус и проверять насколько плотно она садится.

Если рукоятка не входит в отверстие, ни в коем случае не стоит пытаться забить ее молотком. В противном случае брус может треснуть и изготовление трамбовщика для земли, песка и гравия своими руками придется начать заново. Намного проще немного обстругать черенок до требуемого диаметра.

После того, как отверстие будет готово, необходимо нанести на его стенки клей и установить ручку. Излишки клеевого состава можно удалить тряпкой. Для того чтобы ручка держалась плотно, нужно зафиксировать ее при помощи длинного шурупа, который необходимо вкрутить с одной из сторон бруса.

Когда клей наберет прочность, можно начинать использовать трамбовщик. Хранить самодельный инструмент лучше всего в сухом месте, либо можно предварительно покрасить заготовку, чтобы она прослужила дольше. При необходимости стальную насадку можно легко заменить на новую.

Виброплита своими руками — это не так сложно, как может показаться на первый взгляд

По многочисленным просьбам, публикую процесс изготовления виброплиты своими руками.

Виброплита своими руками

Необходимость в данном девайсе возникла при обустройстве дорожек из тротуарной плитки на приусадебном участке.

В 2010 году я не нашел где взять виброплиту в аренду в своем городе, а покупать для укладки 100 квадратных метров тротуарной плитки было накладно, поэтому и решил сделать своими силами.

Видео как работает виброплита сделанная своими руками.

Подробнная информация про —>> Вибратор однофазный площадочный ИВ-99Е (220В)

Металлическое основание для виброплиты

За металлом для площадки отправился на металлобазу. Купил листовой металл толщиной 8мм и размером 80см на 45см. Площадка обошлась примерно в 800 руб. (точно не помню)

Подробнная информация про —>>Листовой металл

С двух сторон сделал надрез в металле болгаркой на расстоянии 10 см от края на глубину около 5 мм и с помощью молотка загнул градусов на 20-30, чтобы виброплита не закапывалась в трамбуемый материал.

Надрез болгаркой в основании виброплитыЗагиб основания плошадки виброплиты

Потом взял электросварку и заварил место надреза, чтобы зафиксировать положение торцов виброплиты.

Сварка надрезанного металла основания виброплиты

Сварщик из меня никудышный, но главное держится! Кстати все попытки согнуть металл без надрезов не увенчались успехом, поэтому лучше сразу брать в руки болгарку и надрезать.

Сварной шов на вибраторе

После этого отрезал два швеллера для крепления вибратора к плите.

Швеллер для крепления вибратора к плитеПривариваем швеллер к основанию виброплиты

Вот на этом этапе неумение качественно сваривать, не много подпортило проект. Пока я один за другим тратил электроды на получение качественного сварного шва, площадку от нагрева немного выгнуло по диагонали. Т.е. если сейчас поставить виброплиту на ровную поверхность, два диагональных угла приподняты примерно на 2-5 мм. Я думаю этого можно было избежать если был бы опыт в сварке, или предложите свои варианты. Может нужно было приваривать швеллера не поперек, а вдоль? Может быть.

Сверлим отверстия в швеллерах под болты для крепления вибратора

Далее фотографии сделанные спустя 2 года работы самодельной виброплитой.

Вибратор прикручен болтами М10.

Прикручиваем вибратор болтами М10 к основаниюПрикручиваем вибратор болтами М10 к основанию

Самое интересное, это эксперименты с креплением ручки к виброплите. Процесс подбора конструкции был долгим, затратным и не всегда успешным. Расскажу только о том варианте на котором остановился.

На авторынке приобрел по 100 рублей две подушки двигателя от ВАЗ 2101 (от копейки), дешевле не нашел .:)

Они достаточно крепкие, чтобы справляться с вибрацией от двигателя, и не много гасят ее.  Но только с ними ручку не удержишь, вернее суставы на руках рассыпятся. Поэтому поиск продолжался. В сетевом магазине «Крепмаркет» я нашел что нужно. Две очень мягкие и эластичные подушки, через которые и закрепил ручку к виброплите.

Крепление ручки к виброплитеКрепление подушки двигателя к виброплитеКрепление подушки двигателя к виброплите

Плита получилась достаточно тяжелая (относительно конечно) примерно 60-70 кг. И таскать ее на себе тяжко, поэтому я отрезал от трубы два кольца, приварил их сваркой к основанию самодельной виброплиты и вставляю в них два простецких пластиковых колеса на болтах, купленных в каком-то магазине, торгующем всевозможными тележками. И теперь процесс транспортировки виброплиты стал значительно легче.

Виброплита своими руками — испытай свои возможности

Отрезок трубы для вставки колесОтрезок трубы для вставки колес

Ручку сделал из полой трубы длинной 120 см.

Виброплита своими руками

Теперь про эксплуатацию виброплиты, сделанной своими руками.

Бюджет проекта составил около 10 000 руб. Рассчитывал меньше, но…

Во время работы для еще большего гашения вибрации на ручке помогает петля из любой крепкой веревки и если держаться именно за нее, а не за металлическую ручку, то вибрация практически не чувствуется.

Трамбует эта виброплита увлажненный песок примерно сантиметров на 10 в глубину, щебень тоже трамбует, но по ощущениям виброплите не хватает веса чтобы хорошо его трамбовать.

В принципе для дорожек в саду нормальный вариант, а для фундаментных работ, асфальтных и т.д. — слабовато и легковато.

Что такое виброрейка?

Виброрейка состоит из рамы, которая может быть изготовлена из алюминия или качественной стали

Кроме того, немаловажной ее частью является вибрационная установка, приводящая саму рейку в движение

Работает она благодаря бензиновому или электрическому двигателю.

Принцип работы данного оборудования заключается в следующем: двигатель передает вращательный момент вибрационной установке, которая приводит в движение стальную или алюминиевую раму.

Последняя приводит в движение бетон. Стоит отметить, что длина самой рейки начинается с 50 сантиметров и может достигать 10 метров.

Как уже говорилось выше, виброрейки бывают двух видов: бензиновые и электрические.

Первые, как правило, имеют большую мощность, но из-за вредных выбросов в атмосферу могут использоваться только на открытом воздухе. Вторые же незаменимы для строительных работ внутри помещения.

Виброрейки используются не только для того, чтобы утрамбовать раствор и выгнать из его толщи пузырьки воздуха, которые плохо влияют на такие качества материала, как долговечность и износоустойчивость.

Известно ли вам, что цены на мотопомпы для сильнозагрязненной воды зависят не только от мощности, но и марки производителя.

Прочитав эту статью, вы узнаете, как выбрать роторную косилку для мотоблока Нева.

Их применяют также и для выравнивания поверхностей различной площади.

Приобрести оборудование подобного типа можно в любом строительном магазине. Однако стоит оно недешево и не факт, что не послужит вам только один раз. Гораздо практичнее и экономичнее будет изготовить виброрейку своими руками.

Что нужно подготовить – инструменты и материалы

Если в мастерской есть всё перечисленное, то можно делать вибростанок для изготовления блоков:

  • Сварочный аппарат. Можно собрать вибратор для утряски блоков своими руками и на болтовых соединениях, но сваркой гораздо быстрее.
  • Болгарка с отрезным и шлифовальным кругами.
  • Дрель и сверла необходимых размеров.
  • Болты гайки шайбы и ключи под них.
  • Рулетка и линейка, для измерений и разметки.
  • Металлический лист – из него будет сделана крышка для вибростола. В домашних условиях можно использовать и деревянный но только для устройства малой мощности в противном случае вибрация очень быстро расшатает крепления.
  • Металлические уголки или швеллера для станины или окантовки столешницы, сечением 5-10 мм. Их количество и длина зависят от расчетных размеров стола. Для вибростола своими руками подойдут и металлические трубы, но их сложнее обрабатывать.

На видео вибростол, собранный из подручных деталей:

Основные узлы и требуемые для них материалы следующие:

Станина

Представляет собой четыре вертикальные опоры, соединённые сверху и при необходимости усиленные перемычками в нижней части. Должна быть достаточно тяжелой, чтобы удерживать на себе всю конструкцию, плюс, вес формочек с бетоном. Заводской или самодельный вибростанок чаще всего изготавливается из уголков с толщиной металла 5-10 мм.

Столешница

Это идеально ровная поверхность с загнутыми вверх краями, чтобы формы с бетоном не выскакивали из нее во время работы. В зависимости от того, для блоков какого размера и веса нужен вибростол, выбирается толщина столешницы и материал из которого она будет изготовлена. Чаще всего для неё выбирают лист железа толщиной от 3 мм. Если работа планируется с тяжелыми плитками большой формы, то по периметру и во внутренней части столешница может быть усилена металлическими уголками. В зависимости от выбранной конструкции, к столешнице может быть прикреплен вибродвигатель.

Пружины

Обеспечивают необходимую амплитуду движений столешницы относительно неподвижной станины. При правильном расчете массы столешницы, не нуждаются в каком-либо закреплении – просто устанавливаются в специально закрепленные для них стаканы. Хорошие вибростанки получаются если в конструкции использовать пружины от мопедных рессор. Длина подбирается таким образом, чтобы столешница могла вибрировать, но при этом не раскачиваться из стороны в сторону.

Стаканы для фиксации пружин

Выполняются из обрезков металлической трубы размерами немногим большими, чем диаметр пружин. Если внутренний размер подобрать маленький, то пружины будут тяжело сниматься, к примеру, для замены столешницы на расформовочную. При слишком большом диаметре, столешница будет сильно «играть» под воздействием вибрации и весом строительных блоков и может просто слететь со станины. Также хороший результат получается если стаканы находятся внутри пружин.

Вибростол без пружин

Вместо стальных пружин без ущерба для качества конструкции возможно использование веревок, цепей или плотных жгутов. В таком случае столешница делается несколько шире станины и крепится к ней ременным амортизатором. Для этого вместо стаканов к углам поверхности столешницы привариваются направляющие, соединенные ремнями со станиной, как показано на схеме.

Вибро-блок

В зависимости от выбранной конструкции вибростола может состоять из одного или двух элементов.

Если в наличии есть вибродвигатель заводского изготовления, то он устанавливается непосредственно на поверхность столешницы. Такой двигатель имеет специфическую конструкцию – с обеих сторон на его вал насажены эксцентрики. Они сделаны в виде двух полукругов, которые могут смещаться относительно друг друга, чем можно регулировать силу вибрации. Заводской вибродвигатель специально сконструирован для работы в условиях постоянной вибрации, поэтому размещение на столешнице ему не опасно.

Как изготовить свой станок и пример его работы на видео:

Все эти конструкции позволяют получить приемлемый результат работы устройства – выбор между ними производится исходя из того, какой нужный материал есть в наличии. Мощность двигателя у заводских вибростолов находится в диапазоне 0,75-2,2 кВт. Для самодельного подбирается экспериментальным путем. Следующая схема это примерные чертежи самодельного вибростола, на которые можно ориентироваться при изготовлении.

Вибростол из автопокрышек

Практически готовым решением для станины вибростола являются б/у покрышки от авто. Они соединяются по высоте саморезами насквозь, вибратор крепится к нижней части съемной виброплатформы, находится внутри шины, предотвращая падение столешницы.

Вибростол из автопокрышек.

Если брусчатка нужна в небольшом количестве, платформу можно сделать из ламинированной или бакелитовой фанеры, ОСП/ДСП. Для мощения больших территорий придется использовать листовой прокат толщиной от 3 мм. Вибратор крепится к площадке согласно чертежу болтами насквозь.

Крепление вибродвигателя.

Шляпки болтов на лицевой стороне платформы прячутся в глухих отверстиях, которые можно залить полимерным или эпоксидным составом. Силовой кабель можно завести под шинами или сквозь отверстие в протекторе любой из них.

Для малых объемов вибролитья фигурных элементов мощения ФЭМ можно применить другую технологию:

  • на покрышку устанавливается столешница верстака с эксплуатируемым бытовым оборудованием (например, заточной станок);
  • фиксация пространственной геометрии осуществляется вбитыми в землю колышками/трубами;
  • заточной станок отгораживается от рабочей зоны бруском, чтобы на него не попадал случайный раствор/бетон.

Вибростол из точильного станка.

Это позволит отлить бордюр, несколько тротуарных плиток и элементы ливневки в сжатые сроки.

Вибростол можно оборудовать дополнительной опцией просеивания песка, необходимой после изготовления тротуарной плитки перед мощением отдельных зон участка. Для этого достаточно укрыть электропривод кожухом из листового материала, организовать воронку из оцинковки или плотной ткани снизу, заменить виброплатформу сеткой.

Дополнительная функция просеивания песка вибростолом.

Таким образом, из рассмотренных вариантов можно выбрать оптимальную для конкретных условий конструкцию. Например, разборный вибростол позволит использовать отдельные элементы и узлы на следующих этапах благоустройства территории и эксплуатации участка.

Хорошая реклама

Самое читаемое

Как работает устройство?

Несмотря на различие моделей, схема действия одинакова: вращательный момент от двигателя передается на вибратор. Эксцентрики создают колебания, передающиеся бетону через раму (профиль). Виброрейка фактически состоит из двух базовых компонентов: рамы и силовой установки.

Схема агрегата достаточно простая, поэтому его часто собирают самостоятельно. Безусловно, устройства, изготовленные своими руками, не обладают идеальными внешними данными, но с работой по уплотнению бетона они справляются. Учитывая высокие цены на новое профессиональное оборудование, дизайном можно пожертвовать ради реальной экономии финансов, которая обязательно будет, если сделать инструмент самому.

Сборка своими руками

Сначала следует перечислить необходимые комплектующие для вибрационной рейки. В список входят:

1. швеллер (для создания каркаса рамы);

4. электрический двигатель;

6. изоляционная резина;

7. трехфазный кабель;

8. пускатель для электродвигателя, регулирующий обороты;

Со схемой самодельной виброрейки можно обратиться в специализированный магазин, чтобы приобрести все материалы по списку. Но вполне возможно, что часть компонентов найдется в собственном гараже или мастерской.

Чтобы сделать виброрейку, потребуется наличие следующего инструмента и оборудования:

  • сварочный аппарат с защитной маской и перчатками;
  • дрель, сверла по металлу;
  • шуруповерт.

Сварочник можно взять в аренду или пригласить специалиста. Это обойдется дороже, но будет 100%-ная гарантия высокого качества швов и креплений. От того, насколько правильно выполнены сварочные работы, зависит долговечность и эксплуатационные параметры создаваемого оборудования.

Тем, кто все-таки решился сделать виброрейку своими руками без посторонней помощи, нужны определенные навыки, а именно:

  • опыт работы со сварочным аппаратом;
  • знания из области электрики;
  • общая аккуратность, умение следовать инструкциям и читать схемы.

Иногда для самодеятельного мастера главным препятствием становится собственное «творчество». Вместо того чтобы правильно выполнять рекомендации, человек хочет сделать «уникальное оборудование», но в итоге получает совсем не тот результат

Чтобы виброрейка для стяжки бетонного пола получилась такой, как она должна быть, важно соблюдать все пункты инструкции

Процесс сборки электрической рейки проводится на ровной поверхности (стол, верстак) в указанной последовательности:

1. Изготовление ручек.

Из куска арматуры формируются 2 изогнутые ручки. При помощи сварки они крепятся к профилю. Можно усилить надежность соединения саморезами, ручки изолируют резиной.

2. Монтаж двигателя.

Мотор размещают по центру рамы. Так обеспечивается равномерная передача вибрации по всему каркасу. Двигатель крепится с помощью двух уголков к раме. Используются саморезы или сварка, последовательность бывает разной. Первый вариант предполагает, что уголки присоединяют к мотору, после чего эта конструкция монтируется на профиль. Во втором случае уголки фиксируются к раме, а потом на них устанавливается двигатель. Методы по своей сути равноценны. Мастер может сделать так, как удобно ему.

3. Крепеж виброустановки.

Важный момент – прочная фиксация кабеля (на раме или на ручках). Пускатель монтируется на моторе или на рукоятке. Аналогично собирается бензиновая виброрейка. Следует отметить, что все сварочные работы при желании заменяются болтовыми соединениями.

1. Рабочая часть виброрейки для домашнего использования в идеальном варианте составляет 2,5-3 м.

2. Мощности двигателя 1,5 кВт достаточно для уплотнения 20-сантиметрового слоя бетона.

3. Вместо металлического профиля вполне подойдут обыкновенные (3/4) или профильные трубы.

4. Наличие преобразователя частоты в конструкции рейки позволяет оптимально выбирать нагрузки.

5. Приваривать двигатель к раме не рекомендуется, так как это усложнит возможные ремонтные работы.

6. Тестируя собранное оборудование, не нужно наливать много раствора. На начальном этапе экспериментируйте на небольших участках. Так приспособиться к технике будет намного проще.

7. Слой бетона наливается выше на 3-4 см от отметки направляющей.

8. Шум двигателя вреден для органов слуха, поэтому используются беруши. Также следует работать в перчатках.

Особенности эксплуатации виброплиты сделанной своими руками

Как и любое сложное технологичное устройство виброплита нуждается в осмотре перед работой и соблюдения всех инструкций по безопасности. Обычно такая инструкция прилагается, если покупаете инструмент в магазине, но поскольку мы делали виброплиту своими руками стоит учитывать некоторые особенности ухода и эксплуатации сложного технического агрегата, созданного в домашних условиях.

  1. Перед включением устройства убедитесь в надежности всех креплений, и правильной установке нужных компонентов. Особенно тщательно стоит осмотреть инструмент сразу после сборки, перед первым запуском.
  2. В бензиновом двигатели есть свечи, которые требуют периодической очистки. Не стоит забывать об этом и регулярно заниматься уходом свечей в виброплите при наступающей необходимости. Проверяйте их и очищайте от нагара вовремя, это предотвратит быстрый износ двигателя, и ваша виброплита сможет прослужить вам долгие годы.
  3. Не стоит также забывать и о том, что мотор нуждается в замене масла. Проверяйте уровень масла регулярно. Лучше всего это делать сразу после работы машины, когда двигатель разогрет.
  4. Фильтр мотора также нуждается в периодической очистке. Следите за отсутствием сильных загрязнений всех частей агрегата и тогда его время эксплуатации значительно увеличится.
  5. Осуществлять заправку виброплиты стоит, только если двигатель выключен. Поскольку при работающей машине делать это крайне опасно.
  6. Никогда не используйте самодельную виброплиту на твердых грунтах, поскольку она может сломаться от сильной вибрации. Прежде всего не рекомендуется использовать ее на асфальте, или бетоне.
