Как устроена вентиляция в панельных домах?

Большинство граждан стран СНГ проживают в многоэтажных домах, построенных во времена советского союза, хотя за последние годы некоторая часть населения переместилась в квартиры новостроек. Но большинство новых зданий по уровню комфорта ненамного лучше советских. Соответственно, и воздухообмен в них организован по бюджетному принципу.

В более дорогих новостройках отопление и вентиляция устроены по современным стандартам и с учетом использования новых материалов и конструкций. На данный момент можно встретить следующие виды вентиляции в жилых домах:

• с естественным притоком и вытяжкой;
• с принудительным движением воздуха посредством вентиляционных установок.

Если вести речь о жилье панельного типа, то в нем используется только естественный воздухообмен. То же относится и к кирпичным жилым домам советской эпохи, а также современным малобюджетным зданиям. Приток в помещения должен осуществляться через неплотности притворов деревянных окон либо специальные каналы и клапаны, сделанные в металлопластиковых стеклопакетах.

Соответственно, вытяжка происходит благодаря природной тяге, возникающей внутри вертикальной шахты, выходящей над кровлей или на чердак. Свежий воздух, попадая в комнаты через окна, под воздействием тяги в шахте устремляется к ее выходу на кухне или в ванной. Таким образом, он проходит через всю квартиру, постепенно загрязняясь, после чего удаляется наружу через вентканалы. Как это происходит, хорошо отражает схема системы вентиляции квартиры:

Если перекрыть путь этому потоку в любом месте, то обновление воздуха в квартире прекратится. Это и делают многие жильцы в процессе ремонтных работ, ошибочно полагая, что вытяжка сможет работать без притока. Вот перечень типичных ошибок, приводящих к нарушению воздухообмена:

• установка глухих стеклопакетов из металлопластика;
• устранение просвета между дверным полотном и полами при замене межкомнатных дверей;
• монтаж периодически работающих осевых вентиляторов в туалете.

Чтобы работа вентиляции с естественным побуждением не нарушалась, нельзя перекрывать путь приточному воздуху. В новые окна надо врезать специальные клапаны или организовать подачу с улицы отдельно. В полотна межкомнатных дверей ставятся переточные решетки, а вентилятор не должен перекрывать сечение всего вытяжного канала.

Назначение общедомовой вентиляции

Воздух в жилой квартире всегда подвержен загрязнениям. Дым от приготовления еды, испарения из ванной, неприятные запахи и пыль – все это оказывается в воздухе и создает неблагоприятные условия для жизни людей. Застоявшийся воздух может даже привести к развитию болезней – астмы и аллергии. Именно поэтому каждый многоквартирный дом должен быть оборудован общей системой вентиляции.

Функции вентиляции в жилом помещении:

• обеспечивать проникновение чистого воздуха в квартиры;
• вместе с отработанным воздухом выводить пыль и другие вредные для здоровья примеси;
• регулировать влажность в жилых и подсобных помещениях.

Бо́льшая часть городского населения нашей страны живёт в панельных домах, построенных ещё в советское время, другие – переселяются в новостройки. Обеспечение вентиляции жилых зданий по СНиП является обязательным требованием при строительстве домов. Тем не менее уровень вентиляции многоквартирных жилых зданий остаётся довольно низким. На системах воздуховодов при строительстве принято экономить.

На данный момент можно встретить следующие виды вентиляции в жилых домах:

• с естественным притоком и вытяжкой;
• с принудительным движением воздуха посредством вентиляционных установок.

В современных домах элитного класса системы отопления и вентиляции соотносятся с новейшими стандартами и создаются с применением специальной техники и материалов. Для вентиляции многоэтажных жилых зданий панельного типа используют естественный воздухообмен. То же относится и к кирпичным жилым домам советской эпохи, а также современным зданиям бюджетного класса. Воздух должен поступать через отверстия между дверьми и полом, а также специальные клапаны на пластиковых окнах.

Вентиляция в панельном доме работает следующим образом. Вывод воздуха производится по вертикальным шахтам вентиляции вверх, благодаря естественной тяге. Он вытягивается за пределы дома через трубу, расположенную на крыше или чердаке. Когда воздух попадает в квартиру через открытые окна или двери, он устремляется к вентиляционным решёткам, расположенным в кухне и ванной комнате – где больше всего требуется очищение от дыма и влаги. Таким образом, застоявшийся воздух выводится в трубу, а чистый поступает в помещение через окна.

Если приостановить приток свежего воздуха, вентиляция будет работать неэффективно. Жильцы квартир в многоквартирных домах часто забывают о естественном проветривании помещения, когда устанавливают дополнительные вытяжные системы. Вот перечень типичных ошибок во время ремонта, которые приостанавливают циркуляцию воздуха:

• установка глухих стеклопакетов из металлопластика;
• устранение просвета между дверным полотном и полами при замене межкомнатных дверей;
• монтаж осевых вентиляторов в туалете (сказывается на вентиляции соседних квартир).

При отделке жилых комнат стоит помнить о создании естественных путей для проветривания. Можно установить пластиковые окна со специальными клапанами, которые будут автоматически подавать воздух с улицы.

Межкомнатные двери стоит подбирать по размеру так, чтобы они не стояли вплотную к полу. При установке дополнительных вентиляторов, можно настроить их и на приток.

Проблемы при эксплуатации и их устранение

Часто в старых зданиях, оснащенных естественной системой проветривания, возникает ситуация, когда в вытяжных каналах меняется вектор движения воздушных масс (опрокидывание). Как следствие, в теплые квартиры дует холодный уличный воздух, стенки каналов охлаждаются, появляется конденсат, иней, потом возможно оледенение.

Причиной выступает дисбаланс между притоком свежего и вытяжкой отработанного воздуха из-за неправильного проекта системы вентиляции, перепланировки помещений или установки герметичных оконных рам. Установка приточных клапанов недостаточна для решения этой проблемы. Но устранить ее возможно.

Если такая ситуация возникла, рекомендуют действенные мероприятия.

1. Закрыть полностью или прикрыть каналы вытяжки. Для усиления эффекта приоткрыть оконную раму.
2. Провести монтаж приточных клапанов во всех жилых комнатах, за исключением бытовых.
3. Уменьшить диаметр вытяжных каналов до 4-5 см с помощью специальных вкладышей из полиуретана, гипсокартона и других подходящих материалов.
4. После исчезновения проблемы заменить вкладыши на решетки с регулируемым диаметром поперечного сечения канала.

При форсмажорных ситуациях (система опрокинулась во время сильных морозов) можно использовать экстренную меру – уменьшить выходные отверстия всех вентиляционных шахт на крыше. Но это действие существенно ухудшит обмен воздушных масс всех квартир, так что рассматривать его можно только в качестве временного шага.

Проблемы, которые могут появиться при эксплуатации приточно-вытяжной системы вентиляции:

• сквозняки, возникающие под приточными решетками, сильно дует;
• система гудит, что создает некомфортные ощущения, особенно в спальнях;
• чересчур теплый поступающий воздух в жаркие сезоны;
• дисбаланс между притоком/оттоком воздуха;
• засорение элементов системы;
• нет эффективной управляющей системы для потребителей.

Большая часть вышеприведенных проблем истекает из ошибок, допущенных при проектировании и монтаже оборудования. Но некоторые проблемы возникают из-за неправильной эксплуатации установленной системы. Так что при заселении в здания с приточно-вытяжной системой вентиляции нужно требовать предоставить паспорт установленной системы, инструкцию по ее эксплуатации и тщательно соблюдать все ее предписания. В случае каких-либо недочетов в работе оборудования следует обращаться в управляющую компанию и в фирму, установившую его.

О том, как работает вентиляция в многоквартирном доме, вы можете узнать из видео ниже.

Засоры вентиляции

Конструкцией подобные инженерные системы в многоэтажных домах отличаются не особенно сложной. Но в некоторых случаях вентиляция многоквартирного здания может выходить из строя. Так происходит обычно при возникновении в шахтах и рукавах засоров.

Подобную проблему в особенности часто приходится решать жильцам старых зданий. Схема вентиляции в многоэтажных домах сталинской постройки, а также в «хрущевках» использовалась самая простая. Однако шахты в таких системах все равно периодически забиваются.

Помимо старых домов, проблемы с вентиляцией достаточно часто возникают, к сожалению, также и в современных высотках. К примеру, схемы вентиляции в многоэтажных домах в 22 этажа или выше используются стандартные. Шахты в таких зданиях, однако, обычно имеют значительную длину. Поэтому забиваются они, к сожалению, очень часто. При этом в квартиры людей, расположенные над проблемным местом, начинает поступать неприятные запахи с нижних этажей.

Самостоятельно подобные неполадки жильцам дома устранять нормативы запрещают. Единственное, что может сделать хозяин квартиры, это снять вентиляционную решетку и прочистить прилегающую к ней область шахты. Если это проблему не устранило, жильцам дома придется обращаться в управляющую компанию и вызывать специалистов.

К сожалению, очень часто на настоящий момент используется крайне неэффективная схема вентиляции в панельных домах, многоэтажных домах, построенных из кирпича, или любых других. В этом случае, как уже упоминалось, владельцы квартир устанавливают под окнами приточные клапаны, а также вытяжные вентиляторы в стояк. Поступать таким образом нормативы допускают тогда, когда толщина стены в квартире не превышает 40 см.

Схемы вентиляции жилых домов

В зависимости от планов по строительству, вентиляция может иметь совершенно разную конструкцию. В этом разделе мы попытаемся разобраться, как устроена вентиляция в панельном доме на схемах и поговорим о степени эффективности того или иного вида её проведения.

В этом случае вентиляционные шахты не соединяются между собой, улучшается тяга внутри трубы, а в дом не поступает загрязнённый воздух из соседских квартир. Другая разновидность такой схемы вентиляции в хрущёвке – из каждой квартиры отдельные каналы ведут к крыше, где соединяются в единую трубу, которая выводит воздушные массы на улицу.

К сожалению, довольно часто используется самый простой, но малоэффективный способ вентиляции, при котором воздух из всех квартир поступает в единую большую шахту – так же, как устроена вентиляция в хрущёвке. Это позволяет сэкономить место и расходы при возведении здания, однако обладает массой неприятных последствий:

• поступление пыли и неприятных запахов из других квартир – особенно этому подвержены жители верхних этажей, куда воздух поднимается естественным образом;
• быстрое загрязнение общей трубы вентиляции;
• отсутствие шумоизоляции.

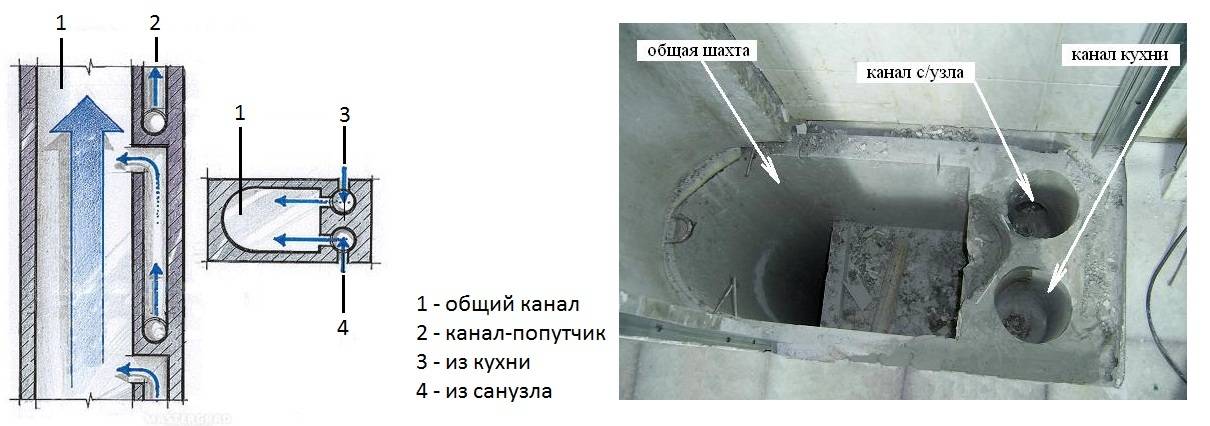

Есть и ещё несколько способов вывода воздуха через вентиляционные шахты – с горизонтальными каналами на чердаке и выводом трубы на чердак без дымохода. В первом случае горизонтальные воздуховоды снижают тягу воздуха, а во втором – чердак загрязняется из-за отсутствия вывода на улицу. Схема вентиляции в хрущёвке и других постройках советского типа хотя и бюджетна, но неудобна для жильцов.

Принципиальные схемы некоторых систем естественной вентиляции жилых зданий: (а) — без сборных каналов; (б) — с вертикальными сборными каналами; (в) — с горизонтальными сборными каналами на чердаке; (г) — с тёплым чердаком

К счастью, существует современная система вентиляции, которая автоматически вытягивает и подаёт воздух. В её конструкцию входит вентилятор, который нагнетает воздух в шахту. Он обычно располагается в цокольном этаже здания. На крыше дома размещена вытяжная вентиляция такой же мощности, которая с силой выводит загрязнённые воздушные массы из воздуховода. Это самая простая схема вентиляции в многоквартирном доме. Она может быть устроена и с применением энергосберегающего оборудования – рекуператоров. Задача рекуператора – отнимать тепло (или холод) от выбрасываемого воздуха и передавать его приточному.

Шахты вентиляции, как правило, идут из подвала многоэтажного дома, дополнительно обеспечивая его защиту от сырости и испарений. Вентиляция подвала обеспечивается с помощью естественной тяги, а в современных домах здесь устанавливают и приточные установки. Для отведения сырого воздуха из подвала используются общие шахты вентиляции, выходящие отверстиями на каждом этаже и в каждой квартире.

Проветривание подвала, места, где начинается система естественной вентиляции – одно из главных условий для её правильной работы. Для этого в стенах подвала делаются отверстия-продухи, через которые в цоколь поступает свежий воздух. Он не только снижает влажность у основания дома, но и создаёт тягу в общедомовой шахте.

Форма отверстий может быть простой – круглой или квадратной. Их необходимо расположить на достаточном расстоянии над землёй, чтобы внутрь не попадала вода и грязь с улицы. Оптимальное расстояние от земли – не меньше 20 см. Отверстия следует разместить равномерно по периметру подвала, если в нём есть несколько помещений – необходимо организовать в каждом несколько продухов. Продухи нельзя закрывать, иначе нарушится весь принцип работы вентиляции многоквартирного дома. От проникновения в подвал животных отверстия прикрываются металлической сеткой.

Устройство вентиляции в частном доме своими руками

Шаг № 1 Расчеты

Чтобы узнать мощность системы, вычисляют такой параметр, как воздухообмен. Его рассчитывают для каждого помещения в отдельности по формуле:

Р=VхK, где

V – объем комнаты (куб. м), рассчитывается умножением ширины, длины и высоты помещения;

K – утвержденные СНиП 41-01-2003 нормы минимального воздухообмена в помещениях (куб. м/ч). Для жилых зон – 30, раздельных санитарных комнат – 25, совмещенных – 50, кухни – 60-90.

Также, в расчетах системы вентиляции частного дома, берут во внимание и другие показатели:

• Количество человек, постоянно находящихся в доме. На одного требуется 30 куб. м/ч воздуха.
• Толщина стен помещений.
• Количество бытовой и компьютерной техники.
• Площадь остекления.
• Расположение здания относительно сторон света.
• Наличие (отсутствие) преобладающего ветра в этой местности.
• Наличие в строении бассейна. Для него рекомендуется проводить отдельную систему.

Шаг № 2 Естественная вентиляция: улучшение параметров

Не всегда естественная вентиляция в частном доме справляется со своей задачей поддержания заданных температурно-влажностных параметров. Тогда, систему желательно «доработать».

Принцип вентсистемы в двухэтажном частном доме

В этом помогут оконные приточные клапаны. Они не разгерметизируют окно, но создадут приток свежего воздуха. Установка их элементарна, следуя инструкции, с ней может справиться даже совсем несведущий человек. Принцип заключается в том, что на верхнюю часть створки монтируется удлиненное устройство (350 мм).  С этого места срезается штатный уплотнитель и устанавливается из комплекта поставки (более узкий).

Еще несколько приспособлений улучшающих циркуляцию воздушных потоков. Чтобы не перекрывать поступление воздуха – на всех межкомнатных дверях устанавливают вентиляционные решетки. Нельзя «перекрывать» слишком широким подоконником процесс смешения холодного воздуха окна и теплого радиатора.

Если во время строительства дома запроектирована естественная вентсистема, то следует учитывать такие нюансы: в доме не должно быть помещений без окон; залог хорошего проветривания – окна выходят на все стороны строения (исключаются «глухие» стены).

Шаг № 3 Приточная и вытяжная вентсистемы

Устройство приточной вентиляции в частном доме решается с помощью стенового проветривателя. Он представляет собой телескопическую или гибкую трубу, с одной стороны (наружной) которой находится декоративная решетка с москитной сеткой (от мошек и комаров), с другой (внутренней) – вентилятор, фильтр.

Рекупепатор для вентсистемы

Приточная вентиляция в частном доме, монтируется в стену таким образом:

• С помощью соответствующего оборудования, пробивается отверстие требуемого диаметра.
• В него вставляется труба с утеплителем.
• На клеевой раствор монтируется сам прибор, состоящий из вентилятора, фильтра, некоторые модели снабжены ионизатором.
• Подключение к электрической сети.
• Со стороны улицы устанавливается декоративная крышка, защищающая от попадания внутрь дождя и снега, с внутренней стороны – декоративная решетка.

Схема вытяжной вентиляции в частном доме, с хорошим естественным притоком, может состоять из вентиляторов, монтируемых в помещениях санитарных комнат, на кухне. Стеновой вытяжной вентилятор на кухне, устанавливают аналогично приточному. В санитарной комнате, в вентиляционный канал монтируют либо осевой, либо канальный.

Вытяжка на кухне над плитой также будет дополнительным вытяжным каналом. Если вытяжная вентиляция будет работать интенсивнее, чем приточная, то в доме будут задыхаться.

Шаг № 4 Вентиляция в частном доме своими руками схема

Самый оптимальный вариант вентиляции для частного дома – приточно-вытяжная с механическим побуждением. Применяется два вида ее конструкций: наборная и моноблочная.

Энергоэкономиное устройство вентканала

Схема вентиляции в частном доме моноблочной системы выглядит приблизительно так:

• воздух с улицы, по приточному воздуховоду, попадает в рекуператор;
• очищается от вредных примесей атмосферы;
• нагревается до необходимой температуры;
• далее, по воздухопроводу, поступает во все помещения дома;
• отработанный воздух по вытяжному трубопроводу поступает в рекуператор;
• отдает свое тепло входящему холодному воздуху;
• из рекуператора, по вытяжной трубе – в атмосферу.

Кто должен чистить вентиляционные каналы в многоэтажных домах

Вентиляция – это такая же общедомовая система, как водопровод, электричество, газопровод, лифты и т. д. Чистка осуществляется управляющей компанией или товариществом владельцев жилья в многоквартирном доме.

Собственники обращаются за услугами к другим организациям, ответственным за управление хозяйством. Воздуховоды очищаются регулярно – по плану или на основании заявления жильцов.

Профессионалы учитывают размер и материалы, из которых созданы каналы. Оборудование для чистки вентиляции отличается по мощности и комплектации.

Способы очистки:

1. Механический, с применением пылесосов и щеточных устройств.
2. Химический, при котором распыляются химические реагенты в воздуховодах.
3. Для криогенной очистки вентиляции в многоквартирном доме используется сухой лед.

Инструменты и расходные материалы:

1. Щетки для механической чистки.
2. Гибкий трос длиной 6 м.
3. Ерши с металлическими щетками.
4. Щеточная машина.
5. Пылесос с гибким шлангом.
6. Парогенератор и устройство для распыления.
7. Комплект инструментов для чистки жира.

Старые дома и заросшие вентиляционные каналы не всегда позволяют устранить неисправность простой механической чисткой.

Используется цифровое устройство для видеоинспекции.

Оплата работы по прочистке

На стоимость очистки влияет комплекс проводимых работ и другие факторы:

1. Доступ к вентиляционным каналам.
2. Количество грязи.

Базовая цена рассчитывается за 1 кв. м. шахты.

Стоимость:

1. Визуальная проверка – 5000 руб.
2. Механическая очистка от грязи – 170 руб.
3. Чистка поверхности от жира – 750 руб.
4. Микробиологическое исследование образцов – 1500 руб. за 1 смыв.
5. Дезинфекция – 50 руб.

Образец заявления на прочистку вентиляции

Это заявление о нарушении норм предоставления населению коммунальных услуг. В «шапке» документа указывается ФИО руководителя организации, оказывающей услуги по очистке вытяжного канала, и данные заявителя. По правилам, управляющая компания должна содержать в хорошем состоянии вентиляцию и дымоходы.

Текст заявления содержит адрес и сообщение о том, что организация не соблюдает положения ЖК РФ, не предоставляет в полном объеме коммунальные услуги. Уточняется информация о том, что в квартире не работает вытяжной канал.

Организация циркуляции воздуха в квартире

Рассмотрим, как циркулирует воздух в отдельно взятой квартире без установки дополнительных устройств воздухообмена.

Как уже было сказано выше, свежий воздух поступает через всевозможные оконные щели и зазоры, а также через дверные проемы – приоткрытые двери и щели под ними.

На схеме хорошо показано направление движения воздуха. Он поступает через окна или двери жилых помещений и перемещается в сторону вентиляционных отверстий

Комфортное проживание в квартирах характеризуется рядом факторов, среди которых кратность воздухообмена и объем регулярно сменяющегося воздуха.

Существуют нормы, регламентирующие поступление воздушных потоков.

Таблица кратности воздухообмена, подходящая для многоквартирного дома. Смена воздуха должна активнее происходить там, где наблюдается повышенная влажность, то есть на кухне и в санузлах

В домах старой застройки вентиляционные шахты не всегда функционируют на 100%, и это можно проверить простым способом. Необходимо взять лист бумаги и приложить его к техническому вентиляционному отверстию. Если бумажка не удержится силой тяги и упадет – естественная вентиляция нарушена.

Вместо листа можно использовать горящую свечу или спичку. По движению языка пламени становится понятно, есть ли тяга из помещения наружу.

Детальнее правила проверки вентиляции в квартире и пути поиска проблемы мы рассмотрели в другой статье.

Проблемы с вентиляцией негативно влияют на самочувствие живущих в квартирах людей. Отсутствие свежего воздуха вызывает нездоровую сонливость, быструю утомляемость, головные боли.

Особо чутко на это реагируют люди с заболеваниями сердца и дыхательной системы. Им постоянно хочется держать форточки и окна открытыми, а это ведет за собой резкое охлаждение помещений и, как следствие, рост числа простудных заболеваний.

Рекомендуем также ознакомиться с информацией о том, как восстановить вентиляцию и работоспособность воздуховодов.

Повысить эффективность естественной вытяжной системы можно с помощью простейшего прибора – вентилятора, установленного в вентиляционный выход в санузле

Если над кухонной плитой установлена регулярно включаемая вытяжка с отводом воздуха в вентиляционную шахту, это также будет способствовать быстрой смене воздушных масс на кухне и в прилегающих комнатах.

При желании жильцы могут самостоятельно организовать и приток воздуха. Для этого используют как обыкновенное проветривание, так и специальные механические и технические устройства, например, приточный клапан на окно.

Клапаны устанавливают не только на стеклопакетах, но и в стенах, чаще всего – под окнами, около отопительных приборов. Воздух с улицы поступает внутрь комнаты через небольшое отверстие диаметром от 5 до 10 см и нагревается благодаря теплу радиатора или конвектора.

Существуют автоматические модели, которые чутко реагируют на смену температуры и влажности: как только параметры превышают норму, происходит проветривание.

Но более совершенной признана централизованная приточная система канального типа. Самостоятельно установить ее можно только в частном доме, потому что в многоэтажках системами такого масштаба занимаются специальные службы.

Воздуховоды и приборы подачи/нагрева воздуха находятся над помещениями, в перекрытиях, проходят в стенах, поэтому их устанавливают еще в процессе строительства.

Приточную канальную вентиляцию оборудуют в новостройках так называемого элитного класса. Одно из условий монтажа – высокие потолки, позволяющие произвести монтаж без ущерба для интерьера

Как видите, отсутствие хорошо налаженной естественной вентиляционной системы можно частично компенсировать установкой дополнительных приборов. Минус только один – дополнительные единовременные траты на покупку устройств и регулярные – на оплату электроэнергии.

Вентиляция на кухне с газовой колонкой

Большинство квартир в хрущевках оснащались газовыми колонками для подогрева воды. Учитывая, опять же примитивное и ускоренное их проектирование, для колонки отводилось место на кухне, которая редко превышала 6 кв.м. Большое содержание газа взрывоопасно, поэтому эксплуатация колонки обременяется рядом обязанностей:

• Нужно постоянно держать окна приоткрытыми;
• Запрещается обкладывать колонку кладкой или оснащать шкафчиком;
• Под входной дверью должно быть обязательное отверстие площадью от 0.02 кв.м;

Эти требования создают неудобства для проживания, что заставляет жильцов переезжать в более комфортабельное жилье или устанавливать электрический котел. Также запрещен монтаж индивидуальной вентиляции или самовольная модернизация существующей по причине возможного нарушения воздухообмена.

Если вентсистема в помещении с газовой колонкой исправна и соблюдены требования эксплуатации, риск утечки газа до взрывоопасного уровня исключается – во время использования горячей воды воздух насыщается влажными парами. Влажный воздух становится тяжелее и выдавливает газы наверх по вентканалу. В дальнейшем влажный воздух выходит через приоткрытые окна.
