Набор инструментов для домашнего электрика

Наборы для домашнего использования

Чтобы начинающему мастеру понять, какой инструмент должен быть у электрика, следует изначально обратить внимание на заводские наборы «Мастер», «Шток», «НЭУ», SATA. В комплект «Шток» входит 13 или 16 предметов (отличие в количестве отверток и типе индикатора)

Универсальный набор электрика «НЭУ-М» имеет в комплекте 37 инструментов. Вместе с предыдущим вариантом их можно отнести к полупрофессиональным товарам. У них, помимо индикаторов, есть устройство для снятия изоляции

В комплект «Шток» входит 13 или 16 предметов (отличие в количестве отверток и типе индикатора). Универсальный набор электрика «НЭУ-М» имеет в комплекте 37 инструментов. Вместе с предыдущим вариантом их можно отнести к полупрофессиональным товарам. У них, помимо индикаторов, есть устройство для снятия изоляции.

Набор электрика SATA обладает 27 предметами, а «Мастер» — 23 инструментами. В них отсутствуют щипцы для снятия изоляции. Для домашнего использования подобная комплектация подходит полностью. При потребности каждый набор можно дополнить предметами, необходимыми при работе мастера.

Дополнительные инструменты

Набор электрика включает в себя дополнительный инструмент, позволяющий выполнять необходимые действия (фото представлено ниже).

Без него не обойтись профессиональному работнику. Это электрооборудование (перфоратор, штроборез, шуруповерт), а также гаечные ключи и молоток.

Перфоратор при помощи специальных насадок позволит высверлить отверстия под розетки, а также с его помощью выполняется множество других операций.

Инструменты электрика должны иметь в своем составе штроборез. При обустройстве скрытой проводки его тяжело чем-то заменить.

Также порой необходимо закручивать различный крепеж, сверлить отверстия и т. д. Для этого потребуется шуруповерт. Однако, чтобы не носить с собой множество видов электроинструмента, необходимо приобрести такой инструмент для работы электрика, как перфоратор с функцией шуруповерта.

Некоторые элементы оборудования имеют довольно прочное крепление болтами и гайками. Тут поможет набор гаечных ключей. Молоток необходим для многих операций.

Ручные инструменты

Из всего комплекта электромонтера есть один инструмент, который обеспечивает безопасность работы, особенно, когда разговор заходит о проведении ремонтных работ. Это индикаторная отвертка. С ее помощью легко можно определить провод, находящийся под напряжением. По сути, это основной измерительный прибор электрика.

Еще один прибор, который отвечает за безопасность, это индикатор скрытой проводки. Он определяет место расположения электрических проводов, замурованных в штробы. Точностью – до 1-2 см. Его используют в том случае, если проводится прокладка новой линии или необходимо провести сверление отверстий. При этом не должна пострадать старая разводка проводов. С помощью этого инструмента можно также определить точно место разрыва фазного провода.

Что касается отверток, то их никогда не бывает много. Все они должны быть разными с различными ручками и жалами (прямые и крестообразные), длинные и короткие. В основном их используют для демонтажа или монтажа розеток и включателей, для подключения проводов к светильникам и в распределительном щитке. Сегодня все чаще для соединения самих проводов в распределительных коробках используют не скрутки, а различные клеммники. В некоторых моделях крепление проводов производится винтами.

Плоскогубцы (пассатижи) электрика свои многочисленные функции постепенно утратили. И если раньше с помощью этого инструмента практически выполнялись все операции, то сегодня мастера используют их в основном для скрутки проводов. Даже перекусывать лучше бокорезами (кусачками), потому что этот инструмент надежнее и служит дольше. Кстати, профессиональные бокорезы перекусывают толстые провода, с их помощью можно также легко снимать изоляцию.

Хотя удалить изоляцию правильно – это использовать стриппер. Аккуратный срез, который не повредить сам металлический провод. В набор электрика этот инструмент должен сегодня входить обязательно.

И последний ручной инструмент электрика – обжимные клещи. Один из способов соединения электрических проводов – использование специальных гильз. Для их обжима и применяется это приспособление.

Чтобы было удобно работать, весь этот ручной инструмент можно разместить на поясе электрика, в котором есть отсеки для каждого вида в отдельности. Обычно этот пояс надевают, когда работы проводятся на высоте. Кроме этого, используют жилет для инструмента с множеством карманов куда можно положить нужные приспособления.

Электроинструменты

При проведении многих электромонтажных работ недостаточно иметь обычные ручные инструменты и измерительные приборы, для выполнения ряда задач могут потребоваться также и электроинструменты:

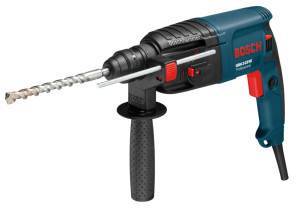

Перфоратор

Является самым важным электроинструментом в инвентаре любого электрика, это обусловлено удобством работы и многофункциональностью. С его помощью можно практиковать любые разновидности сверления и применять данный инструмент вне зависимости от материала, из которого состоит поверхность.

Современный рынок предлагает широкий ассортимент моделей перфораторов, существуют бытовые и профессиональные виды. Помимо прочего, с его помощью можно отбивать штукатурку, готовить цементные растворы и выполнять прочие задачи.

Ударная дрель

В ряде случаев может заменить собой перфоратор, но она является менее функциональным электроинструментом, поскольку обладает меньшей мощностью и в ней отсутствует ряд рабочих режимов.

В некоторых случаях может выполнять функции шуруповерта. Не рекомендуется пользоваться ударной дрелью на протяжении длительного времени без перерывов, поскольку это может отрицательно сказаться на ее качестве.

Шуруповерт или аккумуляторная дрель

Предназначены для осуществления незначительных сверлений и быстрого закручивания шурупов. Для выполнения каждой функции имеется индивидуальный скоростной режим работы.

Углошлифовальная машинка

Это аппарат, который известен большинству под названием болгарка. Может выполнять целый ряд разнообразных функций: шлифовать поверхности, распиливать каменные или металлические объекты.

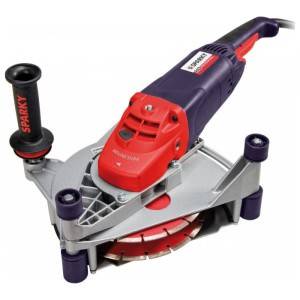

Штроборез

Является особой разновидностью электроинструмента, которая по своей конструкции близка к углошлифовальной машине. Главным рабочим элементом является фреза или несколько алмазных дисков, установленных параллельно относительно друг друга.

Во время работы производит много строительной пыли, по этой причине обладает специальным выходом, который через шланг подключается к пылесосу. В бытовых целях фактически не используется, инструмент больше востребован на промышленных объектах при осуществлении профессиональной деятельности.

Ручной инструмент

Из ручных инструментов электрику необходимы различные отвертки, плоскогубцы, стриппер, кусачки, монтерский нож для снятия изоляции, молоток и зубило.

Отвертки

Отвертки необходимы электрику для откручивания или закручивания различных винтов, шурупов или саморезов, применяемых в монтажных коробах, клеммных колодках, электрических патронах, розетках, выключателях и т.д.

К сведению. Набор отверток, необходимый для электрика, подбирается с учетом таких характеристик данного ручного инструмента, как форма и размер наконечника.

Форма и размеры наконечника

Для проведения электромонтажных работ используют отвертки с наконечниками следующих форм и размеров:

  • Плоская с шириной наконечника 3,0; 4,0 и 5,0 мм;
  • Крестообразная со шлицами без насечек (PH) с шириной наконечника 1 и 2 мм;
  • Крестообразная со шлицами, имеющими насечки (PZ), с шириной наконечника 1 и 2 мм.

Отвертки с наконечниками в виде шестигранника, звезды в электромонтажных работах применяются реже, нежели описанные выше.

Динамометрическая отвертка

Данная отвертка используется в тех случаях, когда необходимо зажать резьбовое соединение с определённым усилием.

Состоит такая отвертка из прочного корпуса с расположенной в нем пружиной, регулировочной рукояти, фиксирующего штифта. Контроль усилия затяжки на динамометрической отвертке производится при помощи расположенной на корпусе измерительной шкалы. Для удобства работы с отдельными профилями закручиваемых винтов такой инструмент комплектуется различными по форме и размерам насадками.

Плоскогубцы, пассатижи, круглогубцы

Плоскогубцы и пассатижи необходимы электрику для захвата и скручивания медных, алюминиевых жил приводов или кабелей. Пассатижи также оснащены специальными бокорезами, при помощи которых можно обрезать жилы до нужной длины.

Плоскогубцы

Круглогубцы, в отличие от двух предыдущих инструментов, предназначены для сгибания концов жил приводов или кабелей в виде колец различного диаметра. Необходима такая операция при креплении жил к различным медным токопроводящим поверхностям с помощью винтов или болтов.

Стрипперы для снятия изоляции

Стриппер – инструмент для электромонтажных работ, используемый для снятия изоляции с различных по толщине и свойствам одно,- и многожильных проводников: кабелей, установочных проводов. Наиболее распространённый среди электриков автоматический ручной стриппер состоит из рычажного механизма двух подвижных губок (подрезающей и удерживающей), ограничителя длины и микровинта настройки.

Кусачки

Кусачки представляют собой ручной инструмент, состоящий из двух шарнирно соединенных рычагов, на каждом из которых располагается губка с режущей кромкой. Используются они для обрезки токопроводящих жил, надрезания внешней изоляции.

Монтерский нож

Монтерский нож – приспособление для снятия внешней изоляции с толстых электрических кабелей. Состоит он из короткой обрезиненной ручки, небольшого лезвия, изгибающегося на конце под прямым углом и имеющего на этом загибе небольшой пятачок – пятку, припаянную своей плоскостью к кончику лезвия.

При снятии изоляции пятка заводится в торец кабеля, после чего плавным движением вдоль него разрезает защитную оболочку.

Молоток и зубило

Такие ручные инструменты, как молоток с зубилом, используются для прокладки штроб в бетонных стенах и перекрытиях. С помощью молотка и зубила выбиваются канавки, выпиленные штроборезом или болгаркой.

Важно! Рукояти всего используемого электриками ручного инструмента в обязательном порядке должны иметь специальное покрытие из диэлектрика – мягкой и прочной резины

Такая защита при соблюдении техники безопасности максимально снизит риск поражения человека электрическим током в случае работы на не обесточенном по неосторожности или невнимательности участке цепи

Виды

Существует несколько видов наборов для электриков, они отличаются по количеству инструментов, но в любой из них обязательно должен входить профессиональный минимум:

  1. Приспособление для контроля состояния электрической сети. Это различные тестеры, в том числе, мультиметры, мегомметры;
  2. Приборы для резки проводов, кабелей, обжима контактов и установки коммутаторов;
  3. Различные устройства для установки крепежных изделий. Это в частности, отвертки, пассатижи, разводные ключи и прочие необходимые инструменты.

Обратите внимание, что в зависимости от типа проводимых работ, может сильно изменяться. К примеру, стандартно в сумке специалиста согласно ГОСТ 11516-79 всегда должен быть диэлектрик, отвертка крестового типа, фонарик для выполнения работ в труднодоступных местах

Электрик KN-989914

Также виды используемых инструментов могут варьироваться в зависимости от напряжения сети. Принципиального деления нет, но в среднем наборы разделяются на:

  1. Для установки, ремонта и демонтажа сети и проводов до 250 вольт (FIT, SATA, VISIO 2007). Это набор для начинающих. Сюда входит комплект диэлектрического инструмента (отвертки, резаки и прочие устройства, покрытые резиной);
  2. Для сетей до 500 вольт (Станкоимпорт набэ, НИЭ-01, Gerät PROFI, AVL elecrtonic company);
  3. Для сетей до 1000 вольт (1000 В НИЗ № 5а, Jonnesway, UniPro U-900, Wilton, Pro’sKit PK-2803BM). Это профессиональный комплект изолированного инструмента. Состоит из набора ключей, отверток, резаков, и прочих устройств для эксплуатационщика (Квазар, Кратон, HAUPA), который нужен для работы на воздушных сетях передач, при ремонте трансформаторов и т. д.

Профессиональный пояс

Также существует специальный набор для электриков промышленных предприятий и прочих установок, где напряжение сети может превышать 1000 вольт. Его стоимость зачастую гораздо больше, чем у стандартного, но зато в него входит расширенное количество инструментов: отвертки разного сечения и формы, ключи на любые диаметры болтов, приборы для установки винтовых и прочих скрытых креплений, ножницы для зажима и обрезки витой пары и т. д.

Комплект складной

Диэлектрические перчатки

Существует большое количество разновидностей средств защиты при работе с электричеством. Средства защиты используют как на руках, так и ногах электромонтера. Особенно в тех случаях, когда проводятся работы под высоким напряжением. В таком случае используют диэлектрические перчатки, разработанные по государственному общесоюзному стандарту (ГОСТ) или технологиям зарубежных коллег.

Набор электромонтажника хорошо помогает при работе

Диэлектрические перчатки изготовлены из резины с повышенной электропрочностью. Модели для электрика изготавливают из высококачественного каучука, в соответствии с техническими требованиями к материалам для защиты рук. Реже используют латексные или силиконовые составляющие.

Руки находятся под самым большим воздействием при работе с ручным электроинструментом

Все изделия должны быть надежными и устойчивыми к разрывам и образованию потертостей.

Электропрочные перчатки используются в качестве основного и дополнительного средства защита в зависимости от напряжения в электропроводке.

СИЗ для рук обязательно к исполнению

Перчатки маркируются: «Эв» или «Эн». Изделия с указанием «Эв» используют, как основное средство защиты при работе с напряжением в установке более 1000 вольт. Модели с маркировкой «Эн» с электросетью ниже 1 кВ. Также диэлектрические перчатки на производственных работах подразделяются на классы в зависимости от уровня напряжения. Всего их выделено шесть:

  • «00» — 500В;
  • «0» — 1000В;
  • «1» — 7500В;
  • «2» — 17000В;
  • «3» — 26500В;
  • «4» — 36000В.

К сведению. Класс «00» в соответствии с ГОСТом позволяет работать в бытовых условиях при низком напряжении. Чем выше классификация, тем более значительны мощности.

Выбор перчаток должен быть правильным и соответствовать размеру руки, чтобы работать в них было удобно и свободно

К каждой паре в комплекте идёт технический паспорт с указанием основных параметров, на которые обязательно следует обратить внимание. В работе с высоким напряжением, необходимо использовать только перчатки, выполненные из двух слоёв высокопрочной резины

Перед использованием необходимо осмотреть на наличие проколов, порезов, спайки швов если они имеются. После проведения работ необходимо промыть и очистить от загрязнений, и обязательно просушить до начала предстоящей смены.

Каждая партия перчаток имеет свой срок годности, который указывается на упаковке или в сертификате качества

Стоит обращать на это внимание при покупке

Электрики должны работать с винтами соответствующим инструментарием

Типы инструмента

Инструмент электрика можно подразделить на основной и вспомогательный.

Также инструменты еще можно поделить по виду использования: электротехнические – электрик ими выполняет проверку сетей, соединяет провода, устанавливает электротехнические приборы, и монтажные – при помощи которых производится прокладывание и монтаж электрической сети.

Электротехнического инструмента и проборов у электрика не так уж и много, но они должны быть всегда под рукой.

Зачастую для этого электрики используют специальные пояса с карманами под инструмент.

В этот комплект входит:

  • Ножи;
  • Набор отверток;
  • Пассатижи, плоскогубцы, кусачки, стриппер;
  • Измерительные приборы (мультиметр, токоизмерительные клещи);
  • Изоляционные материалы.

При прокладке сетей, а также монтаже электрического оборудования электрику помимо указанного инструмента дополнительно может понадобиться:

  • Перфоратор с насадками (буры, коронки);
  • Шуруповерт;
  • Штроборез;
  • Пресс-ключ;
  • Молоток;
  • Уровень электротехнический, рулетка;
  • Набор ключей рожковых и накидных;
  • Инструменты под определенные условия работ.

И это только инструменты и оборудование, которое может понадобиться электрику, а есть еще и расходные материалы.

Но пока нас интересует только инструмент и приспособления, а также что ими выполняют.

Вспомогательные приспособления и расходные материалы

    • Они не являются обязательными, но сильно облегчают производство работ.
  • К ним относятся:
  • переноска, без которой сложно обойтись;
  • лестница-стремянка;
  • автономный источник света (ведь большинство электромонтажных работ производится при отключенном питании) – это может быть фонарик, питающийся от аккумулятора или батарей. Очень удобны фонарики, одевающиеся на голову и оставляющие руки монтажника свободными;
  • штангенциркуль для измерения диаметра проводников;
  • строительные карандаши и маркеры для разметки проводки и мест установки приборов;
  • лазерный уровень для пробивки ровных линий.

К расходным материалам относится изолента, без которой невозможно обойтись при электромонтаже. Лучше иметь как ПХВ ленту, так и х/б. Нередко она используется не по назначению. К примеру, для того, чтобы метить концы при отключении кабеля, поэтому желательно иметь ленту фазных цветов — красную (фаза С), желтую (фаза А), зеленую (фаза В).
В конечном итоге набор инструментов формируется в зависимости от объема и сложности работ.

Ручной инструмент электрика

Для работы в собственном доме или квартире при монтаже электропроводки требуется малый электромонтажный набор. В него входят необходимые инструменты для электрика: простые и специальные отвертки, ножи и плоскогубцы или пассатижи. Для выявления неисправностей в сети необходимы специальные приборы и инструменты. При их выборе следует помнить об особенностях каждого предмета.

Ножи выбирают 2 видов: специальный и дополнительный. Специальным ножом снимают изоляцию с проводов, не нанося повреждений металлическим жилам. Дополнительный используется для обрезания изоленты, придания размеров пластиковым деталям, которые применяются в электромонтаже. Выполнены изделия в виде перочинного ножа, канцелярского с выдвижным лезвием или представляют собой рукоятку с маленьким и узким лезвием.

Отвертки нужны простые и электротехнические с жалами разных форм: прямым, крестообразным и др. Они оснащены ручками из диэлектрического материала. Если отвертка электрика имеет выступы или пупырышки, ее удобнее держать в руках. Специальный упор для пальцев сохранит ладонь от поражения током. Изоляционная рукоятка выдерживает напряжение до 1000 В.

Головки винтов, предназначенные для отверток, бывают 6 разновидностей. В работе электрика чаще используются плоский инструмент (SL), крестовый (PZ или PH). Остальные шлицы встречаются редко. Отвертки с плоским наконечником имеют размеры. В чемодане электрика это 3, 4 и 5 мм. Крестовые — 1 и 2 мм. Можно приобрести набор электромонтажного инструмента с 1 рукояткой и несколькими сменными битами.

Полезной является динамометрическая отвертка. Часто при монтажных работах приходится закручивать винты с усилием, измеряемым динамометром. В этих случаях на помощь приходит динамометрический инструмент. В комплекте этот предмет встречается редко, даже многофункциональный набор электрика не всегда имеет его.

Индикаторные отвертки — дешевый инструмент для определения напряжения. Они бывают нескольких типов:

  • имеющие неоновую лампочку;
  • оснащенные светодиодной лампочкой и пальчиковой батарейкой;
  • многофункциональные.

Жалом первой отвертки касаются провода, рукой — контактной пластины, находящейся на ручке. При наличии напряжения лампочка загорится. Недостаток — не реагирует на напряжение ниже 60 В. Вторым прибором касаются контакта, лампочка загорится при наличии напряжения. Достоинством является реакция на низкие напряжения, недостаток — нужно постоянно следить за работоспособностью батарейки.

Многофункциональный вариант изделия — сложный, он помогает определить полярность, найти скрытые в штукатурке провода.

Пассатижи и плоскогубцы электромонтажника входят в набор. Ими удобно загибать провода, скручивать, поддерживать при монтаже. Пассатижи с губками сложной формы и насечками помогают поддерживать провода разного диаметра. Есть небольшие кусачки, но перекусывать провода лучше специальными кусачками или бокорезами.

Плоскогубцы имеют удлиненные тонкие губки, позволяющие поддерживать провода в труднодоступных местах. Разновидность инструмента — круглогубцы. Они имеют рабочую часть круглой формы. Используются при формировании на концах проводов петель различного диаметра. Все предметы имеют изолированные ручки с упорами для рук.

При монтаже проводов приходится снимать часть изоляции. Делать это можно ножом, кусачками, но лучше стрипперами, которые входят в некоторые наборы. Купить его можно отдельно, для работы сгодится дешевый инструмент китайского производства.

Вспомогательные инструменты

Для того, чтобы быть готовым ко всему и иметь наиболее полный инвентарь необходимых инструментов, его можно дополнительно расширить, включив туда следующие приспособления:

  1. Расширенный комплект буров и коронок, предназначенных для перфоратора. Их наличие значительно увеличивает список возможностей и функциональность данного электроинструмента.
  2. Электромонтажный пояс, специальная сумка и подсумок для перфоратора или шуруповерта не являются инструментами по своей сути, но при этом выполняют важные функции при транспортировке или хранения электромонтажного инвентаря. Без этих элементов не может обойтись ни один профессиональный электрик, поскольку наличие большого количества инструментов может затруднить их поиск, а специальные приспособления для хранения позволяют систематизировать данный процесс.
  3. Бита под шестигранник, которая представляет собой особую разновидность рабочих насадок, используемых совместно с шуруповертом при работе с шестигранными шурупами. Электрики пользуются данным приспособлением не особо часто, но в отдельных случаях оно может им пригодиться.
  4. Буры по бетону, которые принципиально отличаются от сверл, предназначенных для деревянных и металлических поверхностей. Конструкция устроена таким образом, что приспособление не зажимается в дрели, а вставляется в перфоратор. В подобных бурах имеется несколько продольных пазов с симметричным расположением, это позволяет при помощи ударного механизма дробить каменные или бетонные поверхности.
  5. Коронки по бетону с алмазными зубьями будут необходимы для монтажа розеточного гнезда в бетонных поверхностях.
  6. Коронки по керамике с алмазным наконечником и такой же стружкой по периметру кольца. Приспособления необходимы для работы с плиточной поверхностью, чтобы избежать возникновения на ней нежелательных сколов.
  7. Насадочный миксер, необходимый для приготовления специальных смесей, которые требуются при установке подрозетников или распределителей.
  8. Набор торцевых головок разных габаритов, эти приспособления могут помочь при осуществлении монтажа электросети в местах с низким уровнем доступа.
  9. Налобный фонарь для освещения места проведения работ.
  10. Набор пинцетов разной величины для захвата наиболее мелких деталей.
