В чем особенность технологии?

  • Вся плита покрывается утеплителем (отсюда и часто применяемая аббревиатура – УШП). Это исключает влияние перепадов температуры почвы на основание строения. Так как промерзание грунта под самим домом незначительное, риски его подвижек существенно снижаются.
  • Глубина такого фундамента – минимальное.
  • Все коммуникационные трассы проходят внутри утепленной шведской плиты.
  • Такие основания используются, как правило, при возведении домов не более чем в 2 этажа.

С учетом особенностей климата нашей страны, для частного сектора – отличный вариант. Вот теперь, зная обо всех нюансах строительства, можно перейти к его поэтапному описанию. Получиться должна примерно такая конструкция, как на рисунке (вариант).

Монолитная бетонная плита = черновой пол

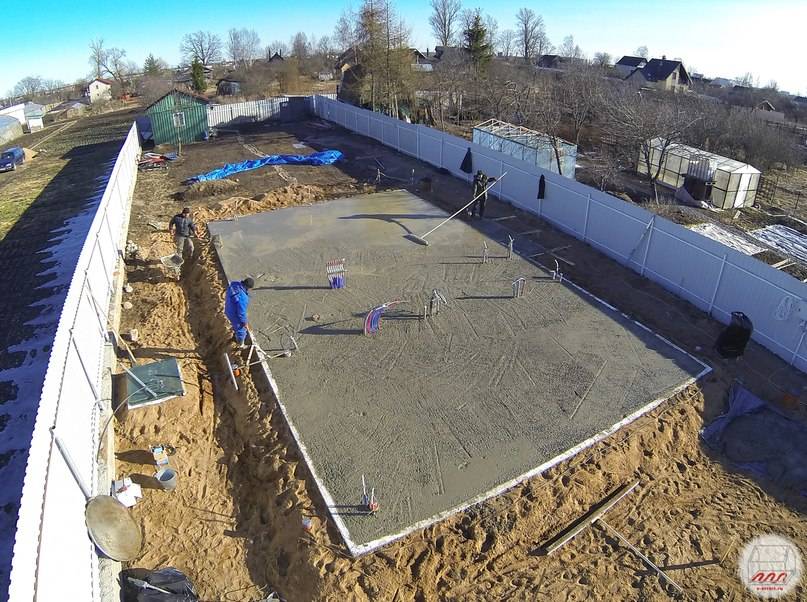

Завершается работа над УШП заливкой бетона и его затиркойшлифовкой. Когда все коммуникации и тёплые полы готовы, проверены все выводы и кабели, целостность всех труб протестирована под давлением, приезжает миксер и заливает качественную бетонную смесь. Никакого самодельного бетона, только смесь с проверенного бетонозавода, со всеми документами и пробами.

После заливки разглаживаем бетон большой гладилкой

Спустя некоторое время после заливки, когда бетон набирает немного прочности, поверхность шлифуется специальной затирочной машиной, которую еще называют «вертолёт». Как при заливке, так и при затирке, ровность плиты постоянно контролируется лазерным уровнем.

Так работает вертолёт:

В результате мы получаем гладкое бетонное основание с минимальными перепадами. На него сразу же можно класть плитку или ламинат, не нужно заливать дополнительную стяжку — всё уже готово.

Технология изготовления фундамента

Устраивается шведская плита согласно следующим этапам:

  1. Сначала разрабатывается котлован мелкого заглубления. Расчет его ширины должен включать размера дома по периметру плюс немного припусков с каждой стороны. Также производятся углубления под несущие стены.
  2. Котлован покрывается ровным слоем песка. В некоторых случаях целесообразен геотекстиль. Он пропускает воду, но удерживает песчаный слой. Его толщина должна быть 10-15 см.
  3. Слой песка тщательно утрамбовывается. Поверх него укладывается дренаж и водопроводные, канализационные и электротехнические коммуникации. По их длине необходимо дать небольшой запас.
  4. Укладывается слой гравия, который покроет трубы. Его необходимо утрамбовать так, чтобы монолитная железобетонная плита была идеально ровной. Для этого слой материала увлажняют водой.
  5. Укладываются два слоя пенопласта, между которыми выстилается гидроизоляция. Можно воспользоваться полимерной плойкой. Слой утепления должен составлять 20 см.

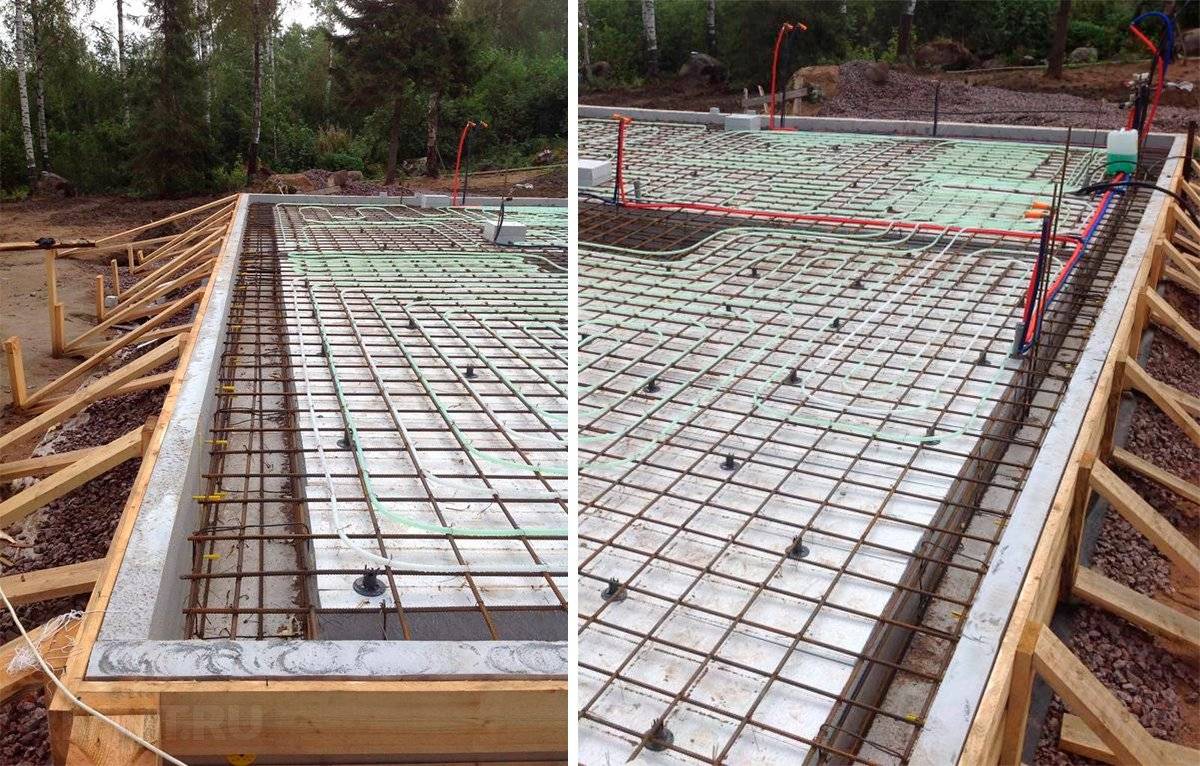

  6. Поверх пенопласта выкладываются трубы системы теплого пола. Чтобы они сохранили объем при заливке бетоном, их стоит накачать воздухом.
  7. Выкладывается армирующая сетка.
  8. Многослойная конструкция одномоментно заливается бетоном и сразу разравнивается.

Следуя технологии многослойного пирога, шведская плита своими руками вполне реализуема и не требует привлечения специалистов.

Правила армирования фундамента

Чтобы плита сохранила свою жесткость и форму на протяжении всего срока эксплуатации, применяется армирование. Перед началом работ необходимо произвести расчет прутьев и подготовить их к эксплуатации, а также проволоку для соединения пересечений прутьев.

Она может иметь сечение диаметром от 4 до 8 мм. Необходимо нарезать из нее куски по 20 см. Расчет количества арматуры производится исходя из правила, что расстояние между ее прутьями составляет от 20 до 40 см.

Материал не должен быть ржавым или иметь малейшие деформации в своей структуре. Для связки шведской плиты, необходимо использовать два слоя арматуры. Первый располагается на высоте 5 см от дна котлована, а второй – чуть ниже уровня опалубки.

Для связки прутьев стоит применить специальный крюк или пистолет для вязки. Если планируется возвести тяжелые стены дома, то можно использовать и сварку

Важно надежно зафиксировать углы связки. Для устройства шведской плиты лучше применить ребристые прутья с поперечным сечением. Связывают их проволокой, узлом в виде восьмерки

Чтобы утепленная шведская плита не деформировалась, необходимо постараться, чтобы связка была максимально крепкой

Связывают их проволокой, узлом в виде восьмерки. Чтобы утепленная шведская плита не деформировалась, необходимо постараться, чтобы связка была максимально крепкой

Важно помнить, что прутья не должны соприкасаться с грунтом, так как это может вызвать их коррозию

Как произвести расчет?

Если планируется возвести «шведскую стенку» для малогабаритного здания, то расчет параметров можно произвести самостоятельно, придерживаясь таких параметров:

Слои фундамента шведская плита

  • толщина общей плиты производится железобетонной отливкой и должна оставаться в пределах 120-180 мм;
  • по периметру основания необходимо оснастить ребра жесткости не меньше, чем 30×30 см. Они станут основанием под несущие стены;
  • под стены дома по всему периметру возводятся внутренние ребра жесткости с шагом от 1.5 до 4 м;
  • размер укрепляющих полос должен быть не меньше, чем 200×200 мм;
  • ушп фундамент может иметь разную глубину. Если задумано цокольное помещение, то котлован может достигать 2 м;
  • плита армируется стальным прутом диаметром 10-14 мм и ячейкой 20×20м; производится двухслойное армирование, с расстоянием между слоями более 100 мм. Нужно следить, чтобы сетка армирования полностью поглотилась бетоном.

Утепление фундамента

Технология фундамента предполагает интегрирование в него системы теплого пола. Чтобы утепленная шведская плита стала возможна, необходимо следовать следующим правилам установки греющих труб:

  • устройство труб должно быть плотным, причем вдоль наружных стен необходима более высокая плотность, нежели посередине плиты;
  • чтобы сбалансировать расход труб и обеспечить оптимальную теплоотдачу, расстояние между ними должно быть не менее 10 см;
  • чтобы обеспечить равномерное распределение тепловых потоков, расстояние между трубами должно составлять не более 25 см; температурные перепады по полу не должны превышать 4 градусов, тогда они не будут ощущаться ногой;
  • греющие трубы должны быть заложены в ушп фундамент не менее, чем в 15 см от наружных стен;
  • расчет длины труб рекомендуется производить так, чтобы она не была больше, чем 100 м, потому как чрезмерная длина приводит к гидравлическим потерям.

Конструкция утеплённой плиты

В отличие от обычной монолитной плиты, фундамент УШП имеет ряд конструкционных особенностей, обеспечивающих ей выдающиеся показатели устойчивости и теплосбережения. Другой характерной чертой шведской плиты считается использование материалов премиального качества. Это подразумевает значительные финансовые вложения, однако результат определённо того стоит: при сроке эксплуатации свыше 50–70 лет застройщик получает готовый пол с практически глухим утеплением и возможность основать многоэтажное здание даже на очень слабых и пучинистых грунтах с высоким УГВ.

Утепление шведской плиты выполняется специальным сортаментом изделий из экструзионного пенополистирола. Поскольку даже при относительно небольшой толщине плита может иметь значительный собственный вес и выдерживать массу постройки до 2–3 этажей, материал утепления должен обладать высокой устойчивостью к деформациям при сжатии — от 200 кПа. Более дешёвый ПСБ не может похвастать достаточно высокими показателями прочности.

Устранение проявлений морозного пучения под фундаментом достигается непрерывным поясом утепления по периметру фундамента и устройством отмостки, отводящей воду. Утепление под отмосткой обычно составляет 50–70 мм, при теплопроводности изоляционных материалов не выше 0,035 Вт/м*К. При тех же показателях толщина слоя утепления самой плиты может достигать 200–250 мм. Максимальное значение деформации качественного утеплителя под полной нагрузкой при такой толщине составляет порядка 10–15 мм.

Другая особенность УШП — повышенная прочность и пространственная жёсткость, что достигается за счёт специальной конфигурации нижней части фундамента. По периметру и под несущими стенами плита имеет выступающие рёбра, равномерно распределяющие нагрузку по всей площади опоры и придающие ей очень высокую жёсткость. Даже при строительстве двухэтажного каменного дома сила давления на грунт редко превышает 0,6–0,8 кгс/см2, соответственно здание будет устойчиво стоять даже на насыщенной влагой супеси, торфяном грунте и пластичной глине.

Ввиду описанных выше особенностей основная задача при сооружении УШП сводится к тому, чтобы плита не испытывала деформаций под весом строительных конструкций. В общей практике высота рёбер жёсткости составляет от 2 до 5 значений толщины плиты. При этом если пролёт между рёбрами превышает 50–70 значений их толщины, плиту усиливают либо более густой схемой армирования, либо устройством дополнительных промежуточных рёбер.

Преимущества и недостатки УШП фундамента

Фундамент УШП, заказать который можно в любой крупной строительной компании,  характеризуется рядом отличительных преимуществ:

низкой стоимостью выполнения работ, что связано с небольшим количеством строительных материалов и привлечением малого числа работников;

В шведскую плиту вмонтировано отопление (система теплого водяного пола) и другие инженерные коммуникации

  • высокой скоростью производительности;
  • благодаря дополнительному слою утеплителя исключается вероятность промерзания грунта под подошвой фундамента, что избавит плиту от пучения и усадки основания;
  • фундаментная плита является полноценным черновым полом, на который можно укладывать плитку без предварительного выравнивания поверхности;
  • обустройство теплого пола в фундаменте позволит снизить в будущем затраты на отопление в связи с меньшим расходом тепловой энергии;
  • утеплитель характеризуется высокой прочностью на сжатие и дает усадку здания на 2%;
  • теплоизоляционный слой не подвержен влиянию влаги, что увеличивает срок его эксплуатации;
  • благодаря тому, что фундамент изолирован, в доме не будет образовываться сырость и плесень;
  • в изоляционном слое исключено появление насекомых и грызунов;
  • небольшая толщина теплоизоляционного слоя обеспечивает необходимый коэффициент теплопроводности;
  • наличие на плитах теплоизоляции кромок исключает создание мостиков холода;
  • плита выполняет одновременно обогревающую, теплоизоляционную и несущую функции;

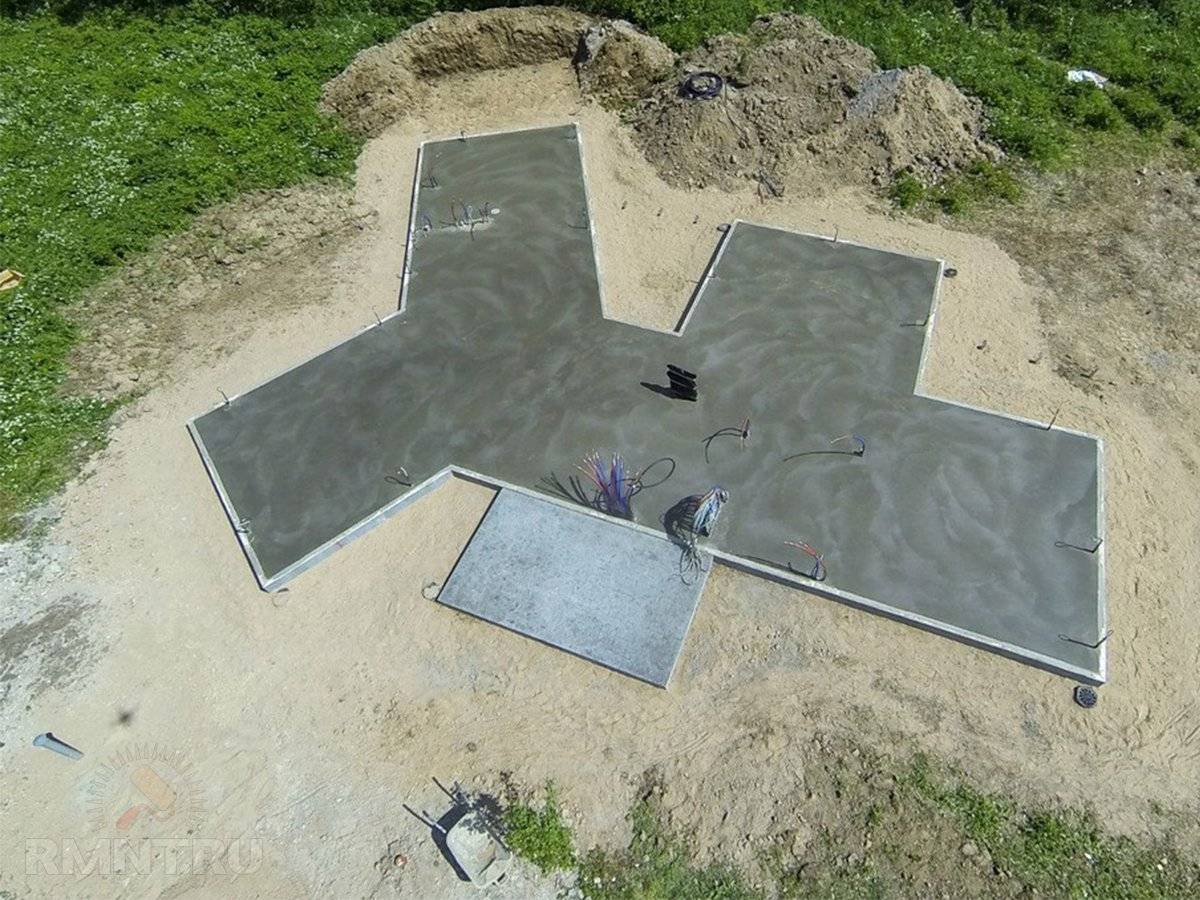

Основание фундамента УШП — это уже черновой пол, готовый к любому напольному покрытию

  • обладает долговечностью конструкции с сохранением всех технико-экономических характеристик;
  • благодаря высокой теплоемкости может быть использована в регионах с холодным климатом.

Недостатки УШП:

  • плита фундамента создается исключительно на надежном основании, что исключает ее обустройство на илистых, заторфованных или растительных грунтах;
  • существенная часть инженерных коммуникаций располагается в толще плиты, вследствие чего доступ к ним ограничен;
  • УШП нельзя применять при возведении тяжелых многоэтажных строений;
  • фундамент исключает создание подвала в доме.

Рекомендации специалистов как утеплять фундамент

Строительство финского и шведского фундаментов и их утепление — это единый процесс. Еще до разметки основания будущего здания нужно позаботиться о таких моментах:

  • устройстве дренажной системы;
  • достаточной толщины подушек из песка и гравия (обе они должны быть не менее 15 см);
  • обязательной прослойке из геотекстиля (ее укладывают на грунт или между слоями плиты).

Очень важно, какие именно изоляционные материалы используются при устройстве финской плиты. Поскольку горизонтальные поверхности фундамента испытывают большие механические нагрузки, сэкономить на качестве утеплителя не получится. Схема и чертеж для утепления фундамента финская плита представлен ниже

Схема и чертеж для утепления фундамента финская плита представлен ниже.

Схема-фото утепления фундамента шведская плита представлена ниже.

Чтобы лучше понять разницу между шведской и финской технологиями, сравним представленные в таблице схемы проведения работ по устройству фундамента.

Таблица 1. Сравнение схем проведения работ по устройству фундамента
Шведская плитаФинская плита
Снятие верхнего слоя грунта (1-1,5 м).Снятие верхнего слоя грунта (0,8 м).
Засыпка и утрамбовка песчаной подушки 15-20 см.Засыпка и утрамбовка песчаной подушки 15-20 см.
Укладка дренажного слоя, разводка труб под коммуникации.Монтаж гидроизоляции.
Засыпка слоя гравия 15-20 см.Закладка труб под коммуникации.
Укладка полистирола.Бетонирование плиты.
Устройство опалубки, проверка горизонта.Укладка толстого (от 15 см) слоя утеплителя.
Установка временных подставок для армирующей основы.Монтаж плит с теплым полом и дополнительными инженерными коммуникациями.
Прокладка труб для теплого пола.
Заливка основания слоем бетона до 10 см.

Важно: для финской плиты не нужен глубокий котлован

При его устройстве не берут во внимание такие показатели, как глубина промерзания и уровень грунтовых вод.. Итак, основная разница между скандинавскими технологиями состоит в способе теплоизоляции: если шведская плита защищена по бокам грунтом, то финский фундамент имеет внушительный слой утепления между стяжкой и бетоном. Итак, основная разница между скандинавскими технологиями состоит в способе теплоизоляции: если шведская плита защищена по бокам грунтом, то финский фундамент имеет внушительный слой утепления между стяжкой и бетоном

Итак, основная разница между скандинавскими технологиями состоит в способе теплоизоляции: если шведская плита защищена по бокам грунтом, то финский фундамент имеет внушительный слой утепления между стяжкой и бетоном.

Плюсы финской технологии утепления фундаментов:

  • отличная энергоэффективность;
  • отсутствие необходимости устройства чернового пола;
  • возможность монтажа теплого долговечного фундамента на проблемных участках с пучинистым грунтом и влажным грунтом;
  • возможность устройства системы теплого пола непосредственно во время монтажа фундамента.

К недостаткам можно отнести большой объем ручного труда (земляных работ) и достаточно высокую стоимость (на 35-40 % больше по сравнению с «русской плитой»).

Плюсы шведской технологии:

  • отсутствие необходимости в чистовой отделке (стяжка — это уже готовый пол);
  • устройство теплого пола и коммуникаций непосредственно в плите;
  • сравнительно быстрый монтаж и утепление фундамента — около двух недель;
  • экономия средств на строительство в сравнении с финской плитой.

Из минусов: необходимость точных инженерных расчетов (ничего изменить или дополнить в ходе работ не получится), невозможность реставрации или ремонта всего, что находится внутри плит.

То, что скандинавские инновации в утеплении фундаментов отлично показали себя в большинстве европейских стран, — уже свершившийся факт. Насколько они будут эффективны в наших условиях, пока лишь предстоит узнать.

Пошаговую инструкцию по утеплению фундамента шведской плиты УШП вы найдете на видео:

О технологии монолитных плит для фундамента узнайте из видео ниже:

Изыскательные работы, расчет УШП и трассировка местности

Изыскательные мероприятия предшествуют началу строительства. Они выполняются с целью определения характера грунта и его несущей способности. Уточняется уровень грунтовых вод местности, состав почвы и возможные колебания нижних слоев грунта. Эти показатели должны быть максимально правильными и точными, чтобы обеспечить впоследствии прочный фундамент. Поэтому здесь следует воспользоваться услугами специалистов.

Главным отличием расчета утепленной плиты фундамента является последовательное определение параметров каждого слоя по мере строительства с учетом фактических нагрузок и воздействий. Для этого применяются специальные компьютерные программы, которые определяют индивидуальные характеристики фундамента.

Обратите внимание! Проектирование шведского фундамента лучше проводить с привлечением профессионалов, что позволит избежать множества ошибок при расчете. После проведения всех подготовительных мероприятий приступают непосредственно к строительству фундамента

Для этого следует выполнить разметку территории, представляющую собой нанесение натурных осей. По грунту очерчиваются контуры котлована, устанавливаются обноски, по которым натягиваются шнуры, необходимые для монтажа опалубки. Главным преимуществом обносок (по сравнению с обычными колышками) является удобная П-образная конструкция, положение которой нивелируется один раз в горизонтальной плоскости. Если шнур при необходимости временно снимается, после установки его на место не требуется выполнять регулировку

После проведения всех подготовительных мероприятий приступают непосредственно к строительству фундамента. Для этого следует выполнить разметку территории, представляющую собой нанесение натурных осей. По грунту очерчиваются контуры котлована, устанавливаются обноски, по которым натягиваются шнуры, необходимые для монтажа опалубки. Главным преимуществом обносок (по сравнению с обычными колышками) является удобная П-образная конструкция, положение которой нивелируется один раз в горизонтальной плоскости. Если шнур при необходимости временно снимается, после установки его на место не требуется выполнять регулировку.

Перед закладкой фундамента проводятся изыскательные работы, которые направлены на определение типа грунта, его несущую способность.

Котлован должен планироваться больших размеров, чем плита фундамента. С каждой стороны следует оставить припуск около 1 м. Такие отступы будут использоваться для монтажа дренажей. Это может быть кольцевой дренаж для понижения уровня грунтовых вод или пристенный, применяемый для отведения верховодки, которая образуется при постоянном скоплении дождевых и паводковых вод подстилающего слоя в техногенных зонах.

Советы

В последнее время при сооружении новых зданий стараются применять инновационные технологии – это касается не только строительства каркаса, но и фундамента. Большинство застройщиков для установки основания выбирают шведские панели, так как они обладают отличными эксплуатационными характеристиками и имеют положительные отзывы. Воздвигая такой фундамент, стоит учесть некоторые рекомендации специалистов.

Начинать работу нужно с проектирования. Для этого определяется план здания, выбирается материал для кровли и стен, так как от этих показателей зависит нагрузка на основание

Важно также рассчитать ширину фундамента под несущими стенами
Лучше всего проектирование доверить опытным специалистам, но если имеются личные навыки, то с этим можно справиться и самостоятельно.
Во время монтажа важно обратить внимание на правильность размещения плит, особенно это касается тех случаев, когда материал имеет не прямоугольную, а сложную геометрию.

  • Чтобы затраты на последующую отделку здания были небольшими, поверхность будущих плит нужно предварительно выровнять.
  • Толщину шведских плит определяют индивидуально для каждого проекта, так как она напрямую зависит от нагрузок.
  • Важным моментом при закладке УШП-фундамента считается обустройство дренажной системы. Если ее выполнить с ошибками, то возможны проблемы с отводом грунтовых вод.
  • Выполняя монтаж труб в фундамент, необходимо заложить несколько дополнительных каналов и кабелей. Они пригодятся в том случае, если в будущем понадобится проложить новую систему коммуникаций.
  • После установки теплого пола перед заливкой бетоном необходимо проверить качество отопления. Для этого трубы наполняют водой, и выполняется опрессовка. Если нарушена герметизация, то появится протечка, которую придется устранить. Давление в системе теплых полов должно быть в диапазоне 2,5-3 атм.
  • После заливки бетона дается время на застывание основания. Как правило, на это уходит не более недели. Приступать к дальнейшему строительству можно только в том случае, когда поверхность приобретет прочность. В жаркое время года бетон рекомендуется увлажнять и накрывать пленкой.
  • Для бетонирования основного слоя лучше всего выбирать бетон марки М300 – он гарантирует надежный фундамент.
  • Цоколь по завершении работ можно отделать любым материалом, но особенно красиво смотрится оформление искусственным камнем.
  • Нельзя применять этот вид фундамента для строительства домов выше двух этажей.
  • Для обустройства фундамента не нужно рыть глубокий котлован – достаточно подготовить яму глубиной 40-50 см. Подготовленный котлован желательно обработать химикатами – это поможет остановить рост растительности.

О том, как уложить УШП-фундамент, смотрите в следующем видео.

Выбор утеплителя

Экструдированный пенополистерол — лучший утеплительный материал для фундамента

Ввиду особенностей конструкции фундамента вся нагрузка от постройки приходится на слой утеплителя. Поэтому к выбору теплоизоляционного материала стоит отнестись очень серьёзно. Он должен быть максимально прочным и влагостойким. Для этих целей эксплуатируется экструдированный пенополистерол. Этот материал является экологически чистым, не содержит токсичных веществ, имеет отличную тепло- и звукоизоляцию и обладает высокой прочностью на сжатие и паронепроницаемостью. Помимо этого, преимущества пенополистерола заключаются в следующем:

  • не выделяет вредных для здоровья веществ;
  • не подвержен образованию трещин;
  • материал является биостойким, то есть различная живность и микроорганизмы им не «интересуются»;
  • устойчив к разложению;
  • обладает высокой воздухопроницаемостью;
  • огнестоек.

Единственным недостатком пенополистерола является низкая стойкость к воздействию химических соединений. К примеру, при контакте материала с ацетоном он будто растворяется, превращаясь в вязкую субстанцию.

Фундамент вида УШП

Шведская плита с утеплением — это улучшенный вид классического фундамента, перенявший все его положительные черты. УШП по своей конструкции он очень напоминает слоеный пирог.

Преимущества шведской конструкции

  • Универсальность. УШП способен устанавливаться на любом участке независимо от того, какие результаты были получены в результате изучения почвы на месте строительства. Данный тип плиты применяется, в том числе, и на почвах, какие первоначально являются «проблемными».
  • Существенно уменьшается цена обогрева жилья. Не понадобится расходовать время на прокладывание трасс коммуникационных систем, они размещаются сразу же, в ходе установки плиты основания дома.
  • Нет ограничений по выбору строительных материалов для здания.

Отличия от иных видов фундаментов:

  • После обустройства фундамента не понадобится проводить подготовительные работы для «финишной» обработки полов первого этажа, поскольку они уже готовы.
  • Наличие постоянно теплого пола дает возможность сохранять в жилье более комфортный климат. А возникновение трудностей с плесенью и высокой влажностью исключается.
  • Малые сроки установки УШП. Для частного здания — меньше двух недель.
  • Бетонного раствора для плиты необходимо намного меньше, что уменьшает расходы на его получение.

Недостатки утепленной плиты

  • Оборудование подвального помещения достаточно проблематично.
  • Необходимо кропотливое выравнивание почвы под фундамент УШП.
  • Относительно малая толщина бетона является ограничением этажности дома (никак не больше трех этажей).
  • Ремонт коммуникационных систем в случае их поломки — дело непростое и дорогое.
  • Особенность установки «пирога» УШП усложняет самостоятельные работы, так как потребует четкого расчета и фактического опыта.

По заключительному пункту имеются диаметрально обратные мнения. Однако все-таки необходимо учитывать, что не любой застройщик сумеет без помощи других продумать и собрать все без исключения коммуникационные системы, нужные для жизнеобеспечения владельцев. Конкретную трудность вызывают и большие требования к материалам, применяемым в создании плиты, что обуславливает нюансы их выбора с учетом совместимости.

Плюсы и минусы

Шведская фундаментная плита отличается от других популярных фундаментов своими конструктивными и функциональными особенностями. Преимущества следующие:

  1. Экономия денег. УШП не требует обустройства глубокого котлована, поэтому можно обойтись без аренды тяжелой техники.
  2. Долговечность. За счет расположения утеплителя происходит постоянная поддержка оптимальной температуры, что увеличивает срок службы всего основания.
  3. Продуманная конструкция. Позволяет монтировать главные инженерные коммуникации еще до начала строительства. Работы ускоряются, исключается обустройство технического подполья с водопроводными и канализационными трубами.
  4. Пригодность для установки на любых типах почв. Плита располагается на поверхности земли, поэтому она не подвергается воздействию грунтовых вод. При этом возрастает несущая особенность основания.
  5. Герметичность, отсутствие мостиков холода. Исключено появление сырости, плесени, грибка на площади фундамента.
  6. Сокращение временных и финансовых затрат на отделочных работах. Благодаря идеально ровной поверхности, плита считается хорошим готовым черновым основанием для укладки напольных покрытий.
  7. Хорошие теплоизоляционные свойства. Уменьшаются расходы на отоплении и повышается уровень комфорта в доме, даже при внедрении системы «теплый пол».

Многие люди считают УШП не лучшим видом фундамента. В качестве аргументов они приводят следующие факторы:

  • высокая цена материала;
  • невозможность создания подвалов;
  • недостаточная жесткость теплоизолирующего слоя, провоцирующая последующую усадку сооружения;
  • высокий риск порчи пенополистирола грызунами;
  • неизвестен срок службы утеплителя;
  • сложность формирования конструкции на покатых участках;
  • ограничения к этажности возводимых построек.
Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
