Монтаж фундамента на винтовых сваях: Понятие и Разновидности

Виды фундамента на сваях

В зависимости от технологии погружения опор свайные фундаменты бывают:

  • На висячих сваях;

  • На подпорных сваях.

В первом случае столбы как бы висят в земле без опоры на несущий слой за счет банальных сил трения. Во втором они наоборот опираются на твердые пласты грунта. Висячий фундамент требует большого количества свай и более основательных расчетов на базе серьезных геодезических исследований участка. Для строительства частных коттеджей в два-три этажа такую технологию не используют.

В малоэтажном домостроении более востребован подпорный вариант. Сваи здесь не забиваются сплошным полем, их требуется гораздо меньше. Для обычного дома за городом вполне хватает четырех опор по углам и нескольких под несущими стенами. Такой свайный фундамент своими руками выполнить гораздо проще.

Сваи для устройства подобного основания можно взять:

  1. Винтовые (вкручиваемые) стальные.

  2. Забивные железобетонные.

  3. Буронабивные из асбестоцементной трубы и железобетона внутри.

Виды свай для разных типов фундамента

Частные застройщики для строительства свайного жб фундамента обычно выбирают винтовую либо инъекционную (буронабивную) технологию. При этом у “винтов” из стали есть серьезное ограничение – глубина заложения при самостоятельном монтаже. При неглубоком залегании плотных слоев (до 2-х метров) их самостоятельно еще можно закрутить в землю, а вот для более длинных опор уже нужна будет специализированная техника.

С буронабивными аналогами ситуация принципиально иная. Они делаются из труб, для погружения которых в землю необходимо вырыть соответствующего размера яму. Даже если она потребуется под пару метров глубиной, в плотном не осыпающемся грунте выкопать такой котлован своими руками для будущего основания будет несложно.

Список статей

Свайный

667

Особенности фундамента на буронабивных сваях и детали устройства своими руками

Свайный

358

Какие формулы используют, чтобы рассчитать свайный фундамент и онлайн-сервисы для вычисления

Свайный

278

Сколько составляет цена на свайный фундамент с установкой, что на нее влияет и из чего складывается стоимость?

Свайный

623

Основные виды и типы свайных фундаментов

Свайный

637

Сферы применения и этапы работ по возведению свайно-плитного фундамента

Свайный

329

Рекомендации специалистов по установке теплицы на сваи

Свайный

339

Способы забирки свайного фундамента, способы обустройства, гидроизоляция и утепления

Свайный

258

Основные характеристики, разновидности и особенности монтажа комбинированных свай

Свайный

453

Какими способами можно провести усиление свайного фундамента?

Что такое свайно-ростверковый фундамент?

Свайно-ростверковый фундамент — это опорная конструкция, состоящая из системы вертикальных опор (свай), входящих в жесткий контакт с плотными слоями грунта (глинистыми, крупнообломочными или скальными), и наружного пояса обвязки, несущего стены дома и передающего нагрузку на сваи.

Все вопросы и методики строительства свайно-ростверковых оснований регулируются СНиП 2.02.03-85. Существуют разные варианты конструкции, в которых используются те или иные виды свай, размеры и материал ростверка.

Сочетания этих элементов дают возможность получить наиболее подходящую конструкцию фундамента, обладающую оптимальным набором параметров для заданных условий.

ОБРАТИТЕ ВНИМАНИЕ!

Свайно-ростверковый фундамент очень похож на свайно-ленточный тип, что вызывает немало споров и разночтений. Некоторые специалисты объединяют их в единую группу, другие принципиально делят их по способу опоры ленты. Общего мнения они так и не достигли, что необходимо учитывать при изучении специальной литературы.

С монолитным ростверком

Свайный фундамент с монолитным ростверком представляет собой систему свай, погруженных в грунт на необходимую глубину.

На верхней части устанавливается монолитный железобетонный ростверк, который имеет со сваями общий арматурный каркас и максимально жестко связан с ними.

Внешне ростверк выглядит как некое подобие традиционной ленты, но разница между ними в том, что лента передает нагрузку на поверхность грунта, а ростверк распределяет ее по системе вертикальных опор и, через них, на плотные слои грунта.

При этом, в большинстве случаев, габариты о общие параметры у ленты и ростверка мало отличаются и обладают практически равными возможностями. Свайно-ростверковый фундамент такого типа представляет собой максимально жесткую конструкцию, способную выдерживать все внешние нагрузки.

В частности, такое основание отлично себя зарекомендовало на проблемных грунтах, расположенных на склоне. Подобна конструкция — единственная, способная выполнять свои функции в подобных условиях.

Оптимальное расстояние

Оптимальное расстояние между сваями — это абстрактное понятие, не имеющее реального числового выражения.

Некоторые источники приводят вполне конкретные значения, но они вызывают больше сомнений, чем полезной информации.

Прежде всего, необходимо учесть нагрузку на каждую опору, которая должна быть меньше предельно допустимых величин.

Кроме этого, необходимо обеспечить такую длину пролетов между сваями, чтобы балки ростверка сохраняли неподвижность и не прогибались.

В этом отношении оптимальное расстояние определяется материалом и размерами ростверка, величиной нагрузки и прочими факторами воздействия.

Поэтому общего оптимального значения расстояния между сваями нет и не может быть. Это величина расчетная, зависит от многих факторов и в каждом конкретном случае имеет собственное значение.

Как выбрать стержни?

Выбирая изделия, нужно учитывать:

  1. Тип и вес сооружения.
  2. Несущую способность опоры.
  3. Геологические условия участка.

Рассчитав суммарные нагрузки и используя справочную информацию о сопротивлении грунта, выбирают количество свай с учетом их несущей способности. Последний параметр напрямую связан с диаметром и длиной опоры. Длину выбирают, исходя из глубины промерзания грунта и высоты цоколя.

Рекомендации по выбору диаметра свай:

  • Ø57 мм – заборы из сетки, легковесные конструкции;
  • Ø76 мм – тяжелые ограждения из кирпича и профнастила;
  • Ø89 мм – пристройки, террасы, гаражи, хозяйственные постройки;
  • Ø108 мм – малоэтажные дома, дачи, бани, ангары;
  • Ø 133 мм – тяжеловесные постройки весом до 12 т.

О размерах и диаметрах винтовых свай читайте в этой статье, как выбрать опоры для разных типов фундаментов — в этой. О винтовых сваях 108 расскажет эта статья.

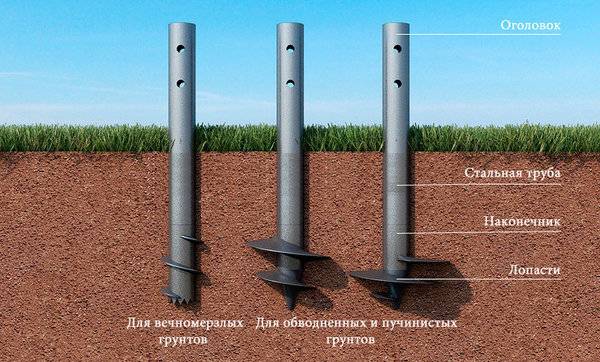

Виды винтовых свай

В зависимости от материала изготовления винтовые сваи различаются на типы:

  1. Металлические сваи – стальные изделия из профильной трубы. Отличаются недорогой стоимостью и возможностью ручного монтажа.
  2. Железобетонные сваи – изделия, изготовленные из бетона, упрочненные армированным каркасом (подробнее об армировании свай читайте тут). Столбы имеют винтовую часть и оснащены металлическим наконечником. Отличаются повышенной несущей способностью и сроком службы от 100 лет за счет стойкости бетона к коррозийным процессам.

Металлические винтовые сваи по конфигурации лопастей различаются на:

  • лопастные;
  • спиральные;
  • комбинированные.

По способу изготовления наконечников:

  • литые;
  • сварные;
  • кованные.

По способу нанесения антикоррозионного покрытия:

  • нанесение обмазочных материалов;
  • холодное оцинкование;
  • горячее оцинкование.

Подробнее о том, каких видов бывают винтовые сваи, можно узнать здесь, об оцинкованных винтовых сваях читайте здесь, о бетонных — тут, о металлических — тут.

Заводское производство и самостоятельное изготовление

Бетонные винтовые сваи изготавливают только на заводах, поскольку технология производства предполагает использование виброоборудования и сушильных камер. Металлические сваи можно сделать в домашних условиях при умении обращаться со сварочным аппаратом и болгаркой.

нужно учитывать такие факторы:

Использовать профильные трубы из высокопрочных марок стали. Для лопастей применять листовую сталь толщиной не ниже 4–5 мм

Уделять внимание прочности сварочных швов. Выбирать качественные гидроизоляционные материалы

Заводские изделия изготовлены по ГОСТУ и соответствуют заявленным техническим характеристикам. В свою очередь для самодельных труб сложно рассчитать несущую способность, что предполагает риски в процессе монтажа и эксплуатации. Как сделать винтовые сваи своими руками, можно узнать тут.

Размеры опор

Характеристики винтовых свай:

  • длина трубы – от 1 м;
  • диаметр сечения – от 57 мм;
  • толщина стенки трубы – от 3,5 мм;
  • толщина лопасти – 4–5 мм;
  • диаметр лопасти – 150–300 мм.

Сваи с такими размерами обеспечивают необходимую несущую способность для легковесных сооружений, построенных на суглинистых почвах, которые преобладают на территории Московского региона и других областей РФ.

Нагрузка

Допустимая нагрузка на фундамент определяется типом грунта, а также несущей способностью одной опоры. Характеристика винтовой металлической сваи зависит от длины столба, а также диаметра трубы и лопастей. Подробнее о нагрузке на винтовые сваи можно узнать тут.

Зависимость параметров отражена в таблице:

Тип грунтаНесущая способность сваи (тонны) диаметром 108 мм при диаметре лопастей 300 мм
длина столба – 1,5 мдлина столба – 2,5 мдлина столба – 3м
Пластичные глины3,74,45,0
Полутвердые глины4,75,46,0
Суглинки, супеси3,74,55,0
Пески средней фракцииНе используются9,510,5

Устройство основания

Схема свайного фундамента практически всегда одна и та же, вне зависимости от типа свай.

Основание состоит из:

  • Опорные элементы (сваи) — вертикальные стержни, опирающиеся на глубинные плотные слои грунта или удерживающиеся в неподвижности за счет силы трения.
  • Ростверк — пояс обвязки, на котором установлены стены дома.

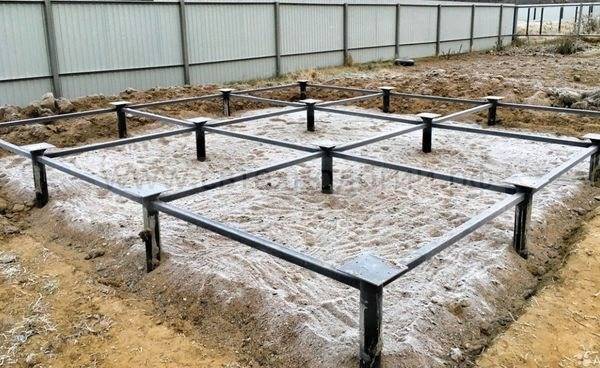

  • Обвязка — применяется в дополнение к ростверку на металлических (винтовых) сваях для соединения всех стволов в единую систему и увеличения жесткости и прочности свайного поля.

Сваи погружаются в грунт соответствующим способом, после чего их верхушки обрезаются до получения ровной горизонтальной плоскости по всему полю. Затем на них устанавливаются специальные колпаки с монтажными площадками — оголовки, на которые монтируется деревянный или металлический пояс обвязки.

Для железобетонных ростверков оголовки не используются, вместо них собирают опалубку и отливают монолитную ленту с армпоясом, жестко связанным с каркасом свай. Основная задача состоит в обеспечении максимально прочной и жесткой связи ростверка и всех свай, превращении отдельных элементов в единую систему.

Это позволит ростверку принимать на себя вес дома и перераспределять его по всем опорам, которые, в свою очередь, передадут нагрузку на твердые слои грунта.

Создание свайно-ростверкового фундамента своими руками

Сооружение свайно-ростверкового фундамента вполне возможно сделать своими руками. Для строительства небольших зданий (беседки, дачные домики) выбирают ростверк на столбчатом основании, свайный вариант подходит для зданий постоянной эксплуатации. Работы лучше всего выполнять в конце весны, в самом начале лета либо ранней осенью. Сначала готовят площадку, очищая от растительности и мусора, потом реализуют дальнейшие этапы выполнения работ.

Предварительно нужно подготовить материалы и инструменты, заказать бетон класса прочности В17.5-22.55 либо закупить ингредиенты, из которых он будет приготовлен в бетономешалке. Под будущую обвязку в случае необходимости нужно подсыпать гравий или мелкий щебень.

Опалубка

Опалубка монтируется выше на 10 сантиметров, чем высота ленточного ростверка. Опалубку делают из деревянных щитов или досок достаточного уровня прочности для того, чтобы не треснуть и не разойтись под весом бетона.

Как выполняется армирование

Сборно-монолитный ростверк обязательно должен армироваться. Для армирования выбирают стальные прутья сечением 12-18 миллиметров, глубина зависит от проекта, но сетку закладывают равномерно, с шагом в 15-30 сантиметров. Обвязка монтируется по всему периметру основания ленты.

Проволоку нарезают заранее, каркас устанавливается в смонтированную опалубку, там связывают с арматурой свай максимально жестко. В проступающей над уровнем почвы верхней части свай сверлят отверстия, через них пропускают закладные, к ним крепят продольные хлысты арматуры. Стальные прутки заводятся внутрь свай, хлысты связывают между собой, с верхними хлыстами. Внутрь свай арматура укладывается слоем в 2-3 прутка.

Бетон

Заливка бетона осуществляется равными горизонтальными слоями, толщина которых должна составлять 10-15 сантиметров. После заливки каждый слой последовательно трамбуется виброинструментом, потом лишь заливается следующий.

Для заливки ростверка подойдет марка бетона М300 или М350.

Ростверк: погода и температурно-влажные условия

Устройство ростверка осуществляется в жаркую погоду, безветренную желательно, без осадков. Прямые солнечные лучи попадать на поверхность тоже не должны. Если температура воздуха отрицательная, бетону нужно обеспечить минимальные потери тепла на всех этапах – от приготовления до укладки. Если работы выполняются на пучинистых грунтах, землю сначала прогревают до плюсовой температуры, защищают от промерзания.

Разборка опалубки

После завершения заливки бетона опалубку демонтируют, сначала снимая крепления и распорки, лишь после этого доски. Опалубочные щиты должны легко отходить от застывшего монолита, если же такой ситуации не наблюдается, это говорит о том, что раствор еще не застыл и нужной прочности не набрал.

Сушка и уход

Когда залит бетонный ростверк, нужно обеспечить правильный уход за монолитом. Конструкция надежно защищается от солнечных лучей, ветра, осадков. Поверхность накрывают полиэтиленовой пленкой, периодически увлажняют водой, если температура воздуха превышает отметку в +22С.

Гидроизоляция

Бетонный ростверк должен быть гидроизолирован, особенно актуально это при сооружении свайно-ростверковых фундаментов заглубленного типа. Также желательно изолировать от влаги повышенные ростверки.

Варианты гидроизоляции:

  • Проникающая – специальный раствор с прекрасными адгезионными характеристиками покрывает фундамент.
  • Обмазочная – обвязку покрывают битумной мастикой.
  • Напыляемая – жидкие составы с высокими водоотталкивающими свойствами наносят при помощи пульверизатора.
  • Рулонная – ленту обмазывают мастикой, сверху кладут рулонный материал.

Выбор метода и материала для гидроизоляции зависит от типа грунта, уровня грунтовых вод, вида ростверка, финансовых возможностей и других факторов.

Какими бывают ростверки

Материалом для ростверка могут служить металлические балки, дерево и железобетон. Швеллеры и двутавры обладают великолепной прочностью, но они тяжелы, дороги и не слишком удобны при установке на оголовки разноуровневых свай. Бревна и брусья из древесины выполняют функцию нижнего венца деревянного дома. Сборные конструкции поставляются уже готовыми и требуют лишь монтажа их в проектное положение.

Монолитный железобетонный ростверк считается универсальным и технологически удобным. В отличие от сборных балок, он не предполагает присутствия на строительной площадке подъемных механизмов, выполняется в различной конфигурации в виде плит или лент, может иметь нестандартные размеры, изгибы и преломления. В зависимости от конструктивных особенностей сооружения и грунтовых условий, ростверки бывают:

  • высокими;
  • низкими;
  • заглубленными.

Прочность и долговечность монолитного ростверка обеспечивает правильно подобранный и установленный арматурный каркас. Для возвышающейся над поверхностью грунта конструкции требуется установка более усиленного металлического каркаса, чем для ростверка, опирающегося на грунтовую подушку.

Как найти нагрузку на основание

Нагрузка на фундамент определяется как суммарный вес постройки и всех дополнительных элементов:

  • Стены дома.
  • Перекрытия.
  • Стропильная система и кровля.
  • Наружная обшивка, утеплитель.
  • Эксплуатационная нагрузка (вес мебели, бытовой техники, прочего имущества).
  • Вес людей и животных.
  • Снеговая и ветровая нагрузка.

Производится последовательный подсчет всех слагаемых, после чего вычисляется общая сумма. Затем необходимо увеличить ее на величину коэффициента прочности.

Необходимо решить, возможны ли какие-либо дополнительные пристройки или дополнения, увеличивающие вес дома и изменяющие величину нагрузки на основание. Если подобные изменения входят в планы, лучше сразу заложить их в несущую способность фундамента, чтобы упростить себе задачу в будущем.

Применение свайно-ростверкового фундамента

Использование СРФ при строительстве деревянного дома.

Где используется СРФ?

  1. На слабонесущих грунтах. При строительстве домов на глубоко уходящих (до 1.5 метра) нестабильных почвах, таких как торфяники, карстовые грунты, плавающие и т.п., оптимальным вариантов является свайно-ленточное основание. Использование свайных столбов позволяет с минимальными затратами добраться до плотного почвенного слоя.
  2. Для строительства на местах с перепадом рельефа. Это позволяет значительно сэкономить на выравнивании поверхности с помощью бетонирования и объемных земляных работ. Чтобы создать ровное основание под постройку на грунтах с уклоном, достаточно лишь варьировать длину сваи.
  3. Для почв с любым уровнем грунтовых вод. Единственное на что это повлияет – высота ростверка. Низкий – для глубокого залегания вод, высокий – для поверхностного.
  4. Для тяжелых зданий. Обустройство ростверка не только позволяет более равномерно распределить нагрузки на сваи, но и повысить несущую способность фундамента.
  5. При строительстве на жестких почвах. Для ленточного или плитного в этом случае придется производить слишком трудоемкие земляные работы.
  6. На участках, где новые земляные работы могут повредить фундаменты близлежащих построек или испортить ландшафтный дизайн.
  7. В местах расположения некоторых коммуникаций (трубопроводы, подземные электролинии и др.), которые могут быть повреждены объемными земляными работами – рытьем траншей, котлованов и т.д.

Как рассчитать свайно-плитный?

Особенность расчета сводится к определению оптимальной площади плиты:

где:

  • Kn  – коэффициент надежности ростверка относительно нагрузкам;
  • F – суммарная нагрузка на фундамент;
  • Кр – коэффициент, зависящий от типа грунта (в пределах 0,7 – 1,05);
  • R – сопротивление грунта.

Расчет фундамента должен включать:

  • определение нагрузок на плиту и сваи;
  • определение усилий в конструктивных элементах;
  • определение перемещения конструкции в целом и ее отдельных элементов.

В инженерных расчетах необходимо учесть:

  1. Возможность деформаций.
  2. Внутренние усилия.
  3. Просадки, подвижки конструкции и другие значимые аспекты.

Оптимальное соотношением параметров нивелируется за счет изменения толщины плиты, количества и диаметра арматуры, параметров опор и глубины погружения. Также нужно учесть связь между стволами свай и плитой. Самостоятельно провести вычисления невозможно, поэтому проектирование доверяют специалистам.

Свайная конструкция фундамента – преимущества и недостатки

Фундамент свайного типа по сравнению с другими видами фундаментных оснований обладает комплексом достоинств:

Фундамент свайного типа обладает повышенной устойчивостью к воздействию нагрузок

  • повышенной устойчивостью к воздействию нагрузок, действующих в продольном и поперечном направлении;
  • продолжительным периодом эксплуатации, связанным с прочностными свойствами используемых материалов и технологией сооружения;
  • увеличенным запасом прочности свайных опор, позволяющим осуществлять достройку и изменять этажность строения;
  • универсальностью, позволяющей сооружать свайное поле под фундамент на различных видах почвы;
  • ускоренными темпами сооружения, обеспечивающими возможность значительного сокращения строительного цикла;
  • отсутствием необходимости выполнения трудоемких земляных работ, что значительно упрощает процесс возведения основания.

К недостаткам свайного основания относятся следующие моменты:

  • необходимость использования специальной техники;
  • проблематичность сооружения фундамента на каменистом грунте;
  • отрицательное влияние ударных факторов и вибрации на близлежащие постройки.

Точного выполнение расчетов требуют фундаменты свайного типа

Еще одна слабая сторона – отсутствует возможность создания подвала под зданием. Фундаменты свайного типа требуют точного выполнение расчетов, осуществления геодезической разведки и определения глубины погружения опоры в почву. Технология сооружения фундамента допускает пробное погружение опоры в грунт для определения уровня плотных слоев. Решая использовать свайный фундамент, изучите его положительные стороны и оцените сложности, связанные с недостатками конструкции.

Применение фундамента на винтовых сваях

Свайно-винтовой фундамент (СВФ) нетребователен к характеристикам грунта и особенностям ландшафта. Он идеально подходит для установки на местности, где плотные несущие грунтовые слои находятся гораздо ниже отметки поверхности.

Также винтовые сваи выбираются при строительстве зданий на:

  • склонах;
  • сильно обводненных почвах;
  • торфяных грунтах;
  • местности, постоянно заливаемой паводком;
  • пучинистых почвах;
  • подвижных и плавающих грунтах.

Фото 2. Бревенчатый дом на склоне, строящийся на свайном основании

Свайные основания сооружаются даже вблизи пролегания разнообразных инфраструктурных коммуникаций и возле деревьев с густой корневой системой, поскольку они не являются преградой для их установки.

Технология

Каждое конкретное решение свайного фундамента имеет свою технологию монтажа. В общем виде устройство свайного фундамента производится в следующей последовательности.

  1. Подготовительные работы. Горизонтальная планировка участка, выноска в натуру осей, разметка местоположения свай.
  2. Погружение свай в грунт. Производится согласно технологии для конкретного типа свай.
  3. Обрубка концов недобитых свай, устройство свайного ростверка.

Технология устройства свайного фундамента для каждого типа свай описана выше. Следует отметить, что при выборе способа монтажа следует руководствоваться не только экономической целесообразностью, но и опытом проектирования в каждом регионе строительства. Местные проектные институты разработали типовые технологические карты, в которых содержится полная информация по технологии производства работ, составлены графики работы, а также спецификации требуемых машин, механизмов, оборудования и материалов.

Свайный фундамент может стать единственным приемлемым решением для слабонесущих грунтов и сложных геологических условий. В остальных случаях следует руководствоваться принципами экономической и технологической целесообразности. Устройство свайного фундамента может потребоваться для высотных зданий, ответственных или уникальных объектов. Такое решение позволяет повысить надежность основы постройки, предотвратить нежелательные деформации и перемещения.

Несмотря на технологическую сложность, в ряде случаев устройство свайного фундамента может быть экономически оправдано. Устройство свайного фундамента не требует больших объемов земляных и бетонных работ, возведение можно проводить в зимнее время без дополнительных мероприятий. Применение свай может сократить срок выполнения работ. Яркий тому пример – возведение фундаментов коттеджей с применением металлических винтовых свай.

К преимуществам свайного фундамента следует отнести:

  • возможность устройства в особых геологических и климатических условиях;
  • высокая надежность и стабильность фундамента;
  • небольшой объем земляных и бетонных работ;
  • большое количество разнообразных конструктивных и технологических решений.

Однако свайный фундамент имеет ряд недостатков, связанных в основном со сложностью технологии возведения. Среди них:

  • потребность в специальных машинах и механизмах;
  • требуется квалифицированный персонал;
  • существует значительная вероятность возникновения непредвиденных трудностей на стадии возведения.

Также следует отметить, что в большинстве случаев стоимость свайного фундамента будет выше, чем аналогичных фундаментов мелкого заложения.

Расчет с помощью онлайн-калькулятора

Тип грунта определяется по результатам бурения пробной скважины. Она имеет глубину до появления контакта с плотными слоями, или до момента погружения на достаточную глубину для установки висячих свай.

Некоторую информацию можно получить в местном геологоразведочном управлении, но она будет усредненной и не сможет дать максимально полные данные о качестве и параметрах грунта на данном участке.

Участок способен иметь специфические инженерно-геологические условия, не свойственные данному региону в целом, поэтому всегда следует производить специализированный геологический анализ.

Глубина промерзания грунта — табличное значение, которое находят в приложениях СНиП.

Существует специальная карта, на которой все регионы России разделены на специальные зоны, обладающие соответствующей глубиной промерзания.

Тем не менее, в действующем ныне СП 22.13330.2011 «Основания зданий и сооружений» имеется методика специализированного расчета глубины промерзания, производимого по теплотехническим показателям грунта и самого здания.

В чем преимущества

Виды свай

Ленточный фундамент со сваями имеет ряд преимуществ:

  • возможность устанавливать на любом составе почвы и площадках со сложным рельефом;
  • опоры забиваются в плотные слои земли, а верхняя конструкция располагается на рыхлом грунте;
  • минимальное использование строительной техники и сырья (требуется устройство для ввинчивания опор и бетономешалка);
  • конструкция выдерживает небольшие толчки и движения почвы;
  • набивные сваи можно делать самостоятельно из подручного материала;
  • для буронабивных опор рекомендуется делать опалубку квадратной или круглой формы;
  • технология рассчитана на повышенное расположение грунтовых вод;
  • основание возводится за несколько дней, после застывания бетона можно приступать к установке стен.

Устройство свайного фундамента

Конструкция свайного фундамента может быть самой разнообразной, то есть он может иметь разные комбинации. Так конструкция фундамента будет зависеть от нескольких факторов:

  • От вида свай, которые будут использоваться при его возведении.
  • От глубины установки свай.
  • От расположения непосредственно под будущим строением.
  • От особенностей свай, то есть от их поведения непосредственно в грунте.
  • От типа ростверка, который будет использоваться при его возведении.

В целом конструкция фундамента состоит из свай, которые установлены по периметру будущего строения, а также под несущими стенами и перегородками.

Что касаемо установки свай, то в большинстве случаев для их установки требуется специальная техника, и если строительство происходит на небольших участках, то целесообразнее всего использовать те конструкции свайного фундамента, которые можно сделать своими руками, например свайный фундамент с железобетонными буронабивными сваями.

Конструкция ростверка

Ростверком называют верхнюю часть фундамента, которая объединяет между собой сваи и служит опорой для несущих стен сооружения.

Как правило, нагрузка, которую оказывает здание на грунт, по всей опорной площади будет различной. Это связано с неравномерным расположением мебели и других тяжелых конструкций внутри дома.

Ростверк, в свою очередь, принимать на себя вес сооружения и перераспределят его между сваями. Это особенность обеспечивает фундаменту большую устойчивость и необходимую несущую способность.

По материалу изготовления различают такие виды ростверка:

  1. Металлические – крепятся к оголовкам винтовых свай.
  2. Деревянные – подходят под строительство домов из бруса.
  3. Бетонные – связаны с буронабивными и железобетонными сваями.
  4. Железобетонные – конструктивные элементы, армированные стальным каркасом для улучшения прочностных характеристик.

По типу устройства относительно поверхности почвы ростверк может быть:

  • высоким – между верхней частью фундамента и грунтом есть воздушный зазор;
  • повышенным – ростверк заглублен в почву, но на небольшую высоту выступает над уровнем земли;
  • заглубленным – верхняя плоскость фундамента полностью погружена в грунт.

Эксперты советуют в частном домостроении использовать высокий ростверк. Зазор между землей и основанием минимизирует риск давления грунта на конструкцию под действием сил пучения.

Применение фундаментов на сваях в строительстве

Фундамент на железобетонных сваях прекрасно подходит для многих типов частных малоэтажных домов. Сделать его самому, руководствуясь представленной выше пошаговой инструкцией, не должно составить труда. Вот только расчеты лучше заказать у специалистов. Для гаража или бани подобную основу можно рассчитать и самостоятельно. А для коттеджа проект фундаментного основания должен быть выполнен только профессионалом.

Процесс строительства забивного варианта

Разметка свайного поля

Разгрузка сваебойной машины

Разгрузка

Транспортировка столбов

Забивка

Сваи забиваются специальной машиной

Все сваи должны быть на одном уровне

Установка пластин под обвязку

Готово!

Идеальное решение для малоэтажного строительства

Организация основания дома с помощью винтовых свай – оптимальный выход из многих сложных строительных ситуаций. Например, если вы не хотите портить ландшафт, окружающий будущий дом, рекомендуем обратиться к опыту наших специалистов. Установленные в нужных местах сваи позволят поместить ваше жилище в любой природной зоне – как посреди лесного массива, так и на местности со сложным рельефом, исключением является только скалистый грунт.

Профессиональная установка свай дает возможность надежно укрепить основание для дома в несколько этажей. Главное – после выбора места строительства обратиться к настоящим специалистам. Ведь непрофессиональный монтаж свай способен свести на нет все преимущества данной технологии. Сотрудники ООО «ЗСК» имеют большой опыт успешно выполненных монтажных работ, о чем свидетельствуют многочисленные отзывы наших клиентов. Перед отгрузкой заказчику сваи осматривают специалисты, что позволяет минимизировать вероятность брака.

Типы металлических труб

Винтовые сваи представляют собой металлические трубы с толщиной стенок не менее 4 мм, оснащенные сварным или литым острым наконечником и спиралеобразными режущими лопастями.

Погружение винтовых свай больше всего походит на завинчивание самореза — наконечник втыкается в грунт, стволу придают вращательное движение, лопасти врезаются в грунт и начинают понемногу затягивать ствол.

Считается, что их можно погружать вручную, с использованием только мускульной силы.

Это верно, но только до определенных пределов — наиболее распространенные винтовые сваи диаметром 108 мм вручную погрузить практически невозможно.

Специалисты не рекомендуют погружать вручную вообще никакие сваи, даже небольшого диаметра.

Неравномерность распределения усилия и колебания оси значительно ослабляют грунт вокруг ствола и лопастей, снижая несущую способность опоры.

Существуют разные конструкции винтовых свай, различающихся по признакам:

  • Тип наконечника — сварной или литой.
  • Количество лопастей — одна, две или три.
  • С защитным слоем оцинковки, или без нее.

ОБРАТИТЕ ВНИМАНИЕ!
Наличие на винтовых сваях слоя краски нельзя рассматривать как защитный слой, поскольку при погружении он полностью стирается. Единственный эффективный вид защиты — слой оцинковки

Если его не имеется, лучше поискать другие варианты.

Отношение диаметров лопастей и ствола также бывает разным. Для рыхлых и мягких грунтов используются большие диаметры, обеспечивающие обширную опорную площадку.

Для скальных или обломочных грунтов применяют многовитковые сваи типа «шуруп», хотя для индивидуального строительства их использовать нецелесообразно. Существуют также сваи для погружения в вечную мерзлоту.

Они не имеют заостренного наконечника, так как погружаются в лидирующую скважину, и диаметр лопастей у них довольно низок — превышает размер ствола менее, чем в полтора раза.

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
