Как установить сплит-систему (кондиционер) самостоятельно

Вакуумизация кондиционера

А вот для дальнейшего этапа работ вам понадобится вакуумный насос. Он необходим для сушки вакуумом фреоновой магистрали.

Ошибка №10
Никогда нельзя гарантировать, что всю влагу выгонит просто сам фреон. Эту влагу содержит воздух. Без нормальной вакуумизации у вас рано или поздно выйдет из строя компрессор.

Если вы не удалите воздух, это окажет влияние на давление в системе (оно поднимется). Производительность компрессора при этом может упасть примерно на 30-35%, а работать он будет под постоянной нагрузкой.

А еще влага, содержащаяся в воздухе, влияет на быстрое разложение масла и повышение в нем уровня кислотности.

Это в дальнейшем приводит к двум последствиям:

разрушению кислотной средой лаковой изоляции обмоток на эл.двигателе и выходу его из строя

постепенному ”вымыванию” меди из трубок и попаданию ее на рабочую поверхность компрессора с уменьшением зазоров

Поэтому, если приглашенный “специалист” пришел без вакуумного насоса, то знайте, что очень скоро вы его увидите опять. И будете встречаться с ним очень часто.

Время работы вакуумного насоса зависит от длины магистрали. Минимальной считается длина 2м. Если у вас получилось меньше, то масло рано или поздно из компрессора обязательно попадет в испаритель и долго ваш кондиционер не проработает.

Для стандартного участка небольшой длины, время вакуумизации от 15 до 20 минут. Оно отсчитывается после непосредственного создания вакуума (достижения давления в 5 торр). Это можно проконтролировать на манометрическом коллекторе, либо услышать по изменившемуся звуку работы насоса.

Когда звук практически пропадет, с этого момента и начинайте отсчет времени.

https://youtube.com/watch?v=BUEBqJV1yMI%3F

Обзор лучших моделей по соотношению цена-качество

Здесь мы представляем Вашему вниманию ТОП-5 относительно недорогих домашних кондиционеров с оптимальным набором функций.

Electrolux EACS-07HG2/N3

Классический настенный кондиционер от фирмы Electrolux в стильном белом корпусе. Сплит-система считается одной из лучших в своем ценовом сегменте. Быстро создает комфортный микроклимат в помещении, осушает и очищает воздух.

Система оснащена одними из самых мощных воздушных фильтров. В этом же кроется и небольшой минус кондиционера – фильтры быстро загрязняются, однако их легко чистить.

Технические характеристики:

• Тип: настенная сплит-система;
• Режимы: обогрев, охлаждение;
• Воздушный поток – 7,83 куб.м./мин
• Потребляемая мощность: 664-685 Вт.

Плюсы

• антикоррозийное покрытие внешнего блока;
• простота в использовании;
• мощное очищение воздуха;
• высокая энергоэффективность.

Минусы

быстро засоряются фильтры.

LG B09TS

Инверторная настенная сплит-система сочетает в себе классическое дизайнерское решение и высокие эксплуатационные характеристики.

Запатентованные технологии бренда позволяют создать мощный поток ионов для очистки воздуха, а дополнительные фильтры задерживают мелкие механические частицы пыли.

Также в кондиционере реализована система самодиагностики через встроенный Wi-Fi модуль.

Технические характеристики:

• Тип: настенная сплит-система;
• Режимы: обогрев, охлаждение;
• Воздушный поток – 8 куб.м./мин
• Потребляемая мощность: 729-771 Вт.

Плюсы

• эффективность;
• отсутствие вибрации;
• низкий уровень шума;
• многоступенчатая очистка воздуха;
• уникальный дизайн.

Минусы

высокая цена.

Roda RS-A09F/RU-A09F

Компактная настенная сплит-система с хорошим функционалом. Несмотря на свою бюджетность, модель изготавливают по высочайшим стандартам качества с учетом всех современных требований безопасности.

Качественный компрессор обеспечивает быстрое охлаждение помещение и поддержание комфортной температуры. Пользователи отмечают не очень удобное управление за счет двойных назначений клавиш.

Технические характеристики:

• Тип: настенная сплит-система;
• Режимы: обогрев, охлаждение;
• Воздушный поток – 8 куб.м./мин
• Потребляемая мощность: 825 Вт.

Плюсы

• антиплесневое покрытие испарителей;
• невысокая цена;
• низкое потребление энергии;
• небольшие габариты.

Минусы

• шумный внутренний блок;
• неудобное управление;
• на корпус липнет пыль.

Electrolux EACS/I-09HM/N3_15Y

Инверторная настенная сплит система, подходящая для небольших помещений благодаря своим небольшим габаритам.

Мощности кондиционера хватает на поддержание комфортной температуры в помещении до 25 кв.м. Оптимально подходит для небольших квартир и студий, компактных офисов.

Имеется два фильтра в комплекте – антиаллергенный и бактерицидный.

Технические характеристики:

• Тип: настенная сплит-система;
• Режимы: обогрев, охлаждение;
• Воздушный поток – 8 куб.м./мин
• Потребляемая мощность: 775-777 Вт.

Плюсы

• бесшумная работа;
• компактность;
• управление с пульта;
• многофункциональность.

Минусы

несколько завышена стоимость из-за дополнительных функций.

Electrolux EACS-09HG2/N3

Модель 2018 года остается популярной на рынке за счет оригинального дизайна и функциональности.

Многоступенчатая очистка воздуха обеспечивается генератором холодной плазмы, который разлагает неприятные запахи и аэрозоли, а также убивает патогенную микрофлору воздуха.

Управление интуитивное и понятное, во время работы система отличается низким уровнем шума и отсутствием вибраций.

Технические характеристики:

• Тип: настенная сплит-система;
• Режимы: обогрев, охлаждение;
• Воздушный поток – 8,83 куб.м./мин
• Потребляемая мощность: 733-824 Вт.

Плюсы

• высокая энергоэффективность;
• низкий уровень шума;
• многоступенчатая очистка воздуха;
• функциональность.

Минусы

в комплекте нет вилки.

На что обратить внимание при покупке кондиционера

Выбирая модель кондиционера, проверьте показатель мощности – он должен позволять полноценно охладить комнату. Помимо этого, следует учитывать:

1. Тип компрессора (экономичность и надёжность у инверторного кондиционера выше, чем у неинверторного)
2. Уровень шума (идеальным уровнем считается 25-30 дБ).
3. Наличие фильтров (они служат для очистки воздуха от грязи и неприятных запахов).
4. Вентиляция (опцией подачи свежего воздуха оснащено не всякое устройство, у большинства остальных моделей в этом режиме не задействуется наружный блок).
5. Автоматический режим (данная опция обеспечивает возможность работы прибора без постоянного выставления параметров).
6. Дизайнерское решение (внутренний блок располагается на виду, вследствие чего его дизайн обязан соответствовать стилю помещения).

Вакуумирование — для чего и как сделать

Последний этап, которым заканчивается установка кондиционера своими руками — удаление воздуха и влаги, остатков аргона из системы. При монтаже влажный воздух из помещения или с улицы заполняет медные трубки. Если его не удалить, он попадет в систему. В результате компрессор будет работать с большей нагрузкой, будет больше греться.

Чтобы выглядела трасса аккуратней, ее можно замотать алюминиевым скотчем

Наличие влаги также негативно сказывается на работоспособности системы. Дело в том, что фреон, которым заправляют кондиционеры, содержит некоторое количество масла для смазки элементов изнутри. Это масло гигроскопично, но напитавшись водой, оно менее эффективно смазывает внутренности, а это приводит к их преждевременному износу.

Из всего этого следует, что без удаления воздуха работать система будет, но не очень долго и с возможными отключением по перегреву (если есть такая автоматика).

Удалить воздух из системы можно двумя способами: при помощи вакуумного насоса или некоторого количества фреона, выпущенного из наружного блока (он заправляется на заводе и имеет некоторый излишек фреона — на всякий случай).

Метод «пшика»

На портах внешнего блока откручиваем заглушки клапанов (на фото они обозначены стрелками).

Откручиваем крышки клапанов

Операции будем проводить с нижним портом (большего диаметра), который торчит перпендикулярно по отношению к корпусу. Под крышкой находится разъем под шестигранник, подбираем подходящий по размеру ключ.

Под крышкой находится клапан с разъемом под шестигранник

Далее, этим ключом, на одну секунду поворачиваем клапан на 90°, возвращаем в прежнее положение. Мы впустили в систему немного фреона, там создалось избыточное давление. Нажимаем пальцем на золотник, который находится на том же порту. Этим мы выпускаем смесь фреона и находящихся там газов. Нажимаем буквально на секунды. Част смеси должна остаться, чтобы не запустить новую порцию воздуха внутрь.

Повторить можно 2-3 раза, не больше, второй раз можно поворачивать клапан, расположенный выше. При трассе в 2-3 метра — можно 3 раза, при длине 4 метра — всего два. На большее запасов фреона не хватит.

Когда воздух практически удален, на выход с золотником (заправочный) накручиваем заглушку, управляющие клапана (под шестигранник) открываем полностью, запуская фреон в систему. Все места соединений промазываем мыльной пеной чтобы убедиться что они герметичны. Можно запускать.

Вакуумный насос

Для данной операции необходим вакуумный насос, трубка высокого давления, группа из двух манометров — высокого и низкого давления.

Не открывая клапанов на управляющих вентилях, ко входу с золотником подключаем шланг от вакуумного насоса, включаем оборудование. Оно должно работать 15-30 минут. За это время вытягивается весь воздух, пары, остатки азота.

Потом насос отключают, закрывают вентиль насоса но не отсоединяют и оставляют еще минут на 15-20. Все это время надо наблюдать за показаниями манометров. Если система герметична, изменения давления нет, стрелки манометров замерли на месте. Если стрелки меняют свое положение — где-то есть утечка и ее необходимо устранить. Найти ее можно с помощью мыльной пены и подтянуть соединение (обычно проблема находится в месте подсоединения медных трубок к выходам блоков).

Вакуумирование кондиционера при помощи насоса

Если все нормально, не отключая шланг насоса, полностью открываем клапан, который находится внизу. Внутри системы слышны какие-то звуки — фреон заполняет систему. Теперь в перчатках быстро окручиваете шланг вакуумного насоса — из клапана может вырваться некоторое количество ледяного фреона, а вам обморожения ни к чему. Теперь откручиваем полностью клапан вверху (где подключена более тонкая трубка).

Почему в таком порядке? Потому что при заполнении фреоном система находится под давлением, которое быстро запирает заправочный порт при отсоединении насоса. Вот и все, установка кондиционера своими руками завершена, можно включать.

Справедливости ради надо сказать, что подобную операцию — вакуумирование — проводит только в России и ближайших странах. В том же Израиле, где кондиционеры работают круглый год, ничего подобного не делают. Почему — вопрос для размышлений.

3 Общая информация

Процесс переноса кондиционера состоит из двух этапов:

1. Демонтаж (с сохранением хладагента). Снимается наружный и внутренний блок, демонтируется фреоновая трасса;

2. Установка в новом месте (с удлинением трассы, если это необходимо).

Всего два этапа, но в процессе переноса необходимо выполнить множество промежуточных работ. Сначала аппарат нужно демонтировать, сохранив при этом фреон. Если этого не сделать, кондиционер можно смело отправлять на металлолом.

На новом месте нужно подготовить место под кондиционер. Определить оптимальное место установки, произвести штробление и сверление стен. Если окажется, что старая фреоновая трасса недостаточной длины, нужно удлинить трассу, припаяв дополнительные трубки.

Весь процесс переноса занимает немало времени. Но профессиональные мастера могут управиться и за считанные часы. Но вы должны понимать, что в этой ситуации главное — качество работ, а не скорость. На каждом этапе необходимо учитывать множество нюансов, чтобы на новом месте кондиционер работал исправно.

Как правильно установить проводку

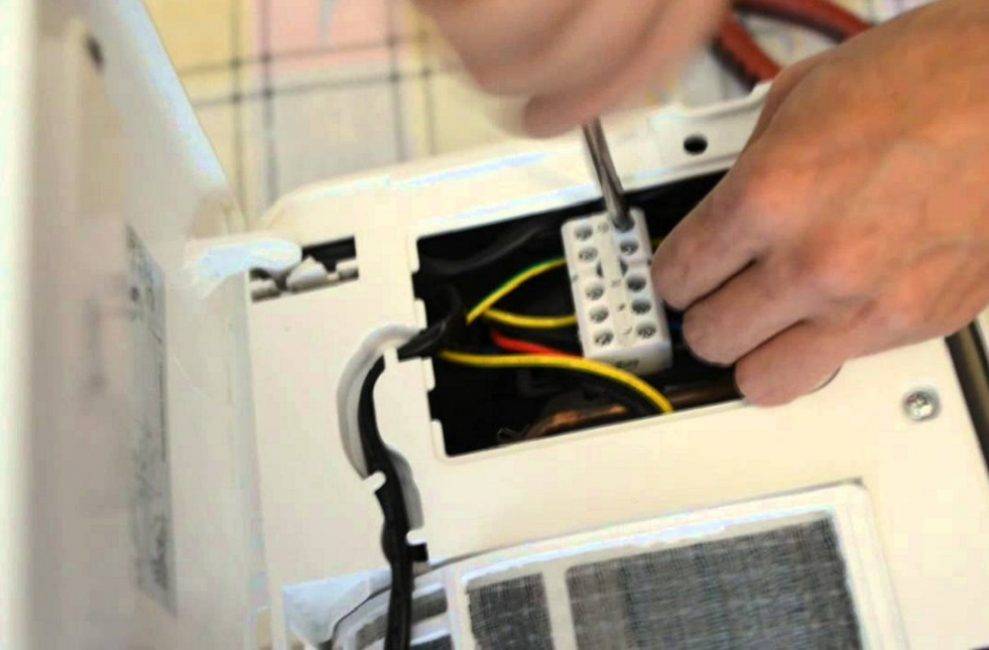

Подключение электропроводки кондиционера

Обычно для внутреннего блока ставят другую электропроводку. Обязательно установите автомат для отключения. Далее подключаем проводку к щитку. Наружную и внутреннюю часть нужно соединить двумя медными трубками, но перед этим нужно сделать дыру в стене, чтобы трубки можно было провести к блокам.

• Трубки применяются с разными диаметрами, один больше другого, а их длина равна длине кондиционера + 40см. Отрезаем нужный кусок, заглушим края и проводим через стену
• Обязательно одеваем термоизоляцию, чтобы вода в трубках зимой не замерзала
• Подключаем провода к клеммам, ихние цвета должны совпадать. Один конец большой трубы подключают к выходу кондиционера, а другой конец выводят на улицу либо в канализацию

Как сделать кашпо для цветов своими руками: уличные, для дома, подвесные | Пошаговые схемы (120+ Оригинальных Фото-идей & Видео)

Как правильно установить сплит систему самостоятельно

Алгоритм действий:

Фиксация внутреннего блока

Взять монтажную стальную раму, затем приложить горизонтально к стене с помощью уровня, где будет находиться фен. Аккуратно отметить все места крепления, сделать отверстия перфоратором и забить дюбели из пластика. С помощью саморезов закрепить пластину. Подвесить фен, проверив уровнем.

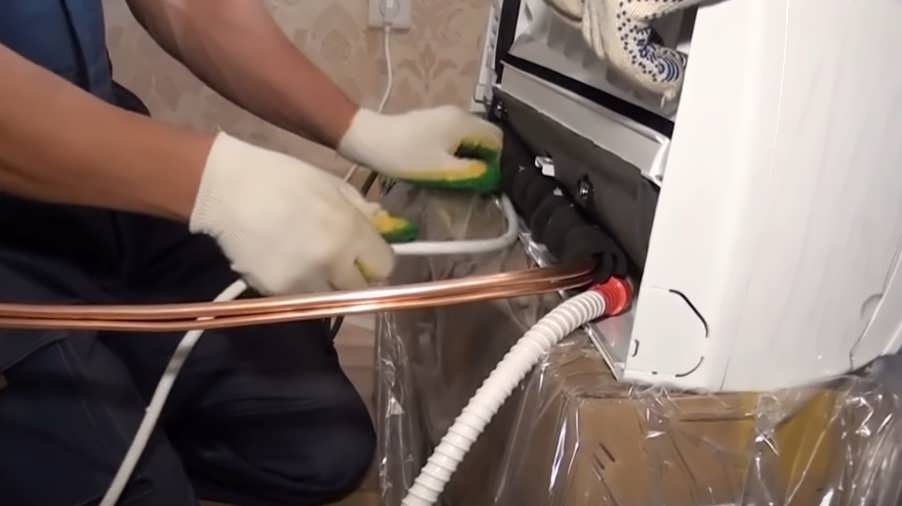

Монтаж внутреннего блока

Подготовительные работы с коммуникационными каналами

Чтобы самостоятельно монтировать прибор, следует грамотно подготовить канал под магистраль. В стене сделать соответствующие отверстия, используя перфоратор, провести трубку контура хладогента. В процессе сверления нужно сделать не очень резкий уклон, чтобы образовался полноценный путь для отхождения образующегося конденсата.

Фиксация наружного блока

Это наиболее сложная часть работы, так как масса блока может превышать двадцать килограмм. Зачастую приходится монтировать на достаточно большой высоте. С помощью уровня выполнить разметку, перфоратором проделать отверстия нужного диаметра. Вкрутить болты анкерные, прикрутить кронштейны. После этого разрешается монтировать внешний блок. В процессе монтажа понадобится помощь хотя-бы одного человека. Если высота слишком большая, желательно обратиться к альпинистам. Учитывая тот факт, что модуль крепится болтами, желательно поместить под лапки резину, это поможет снизить возможную вибрацию.

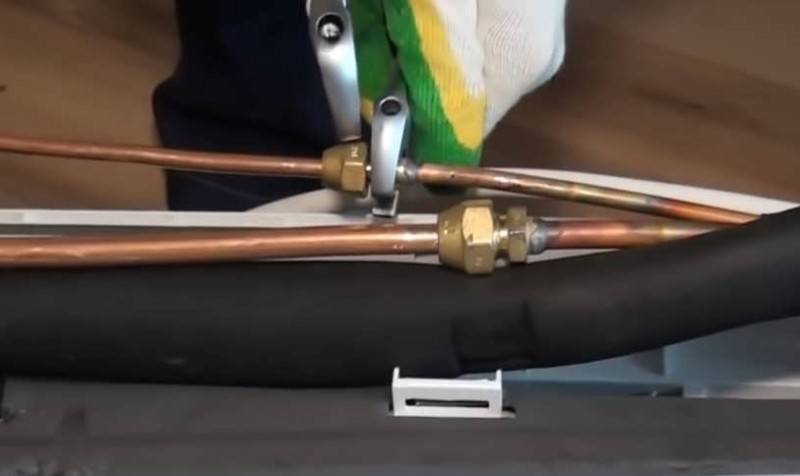

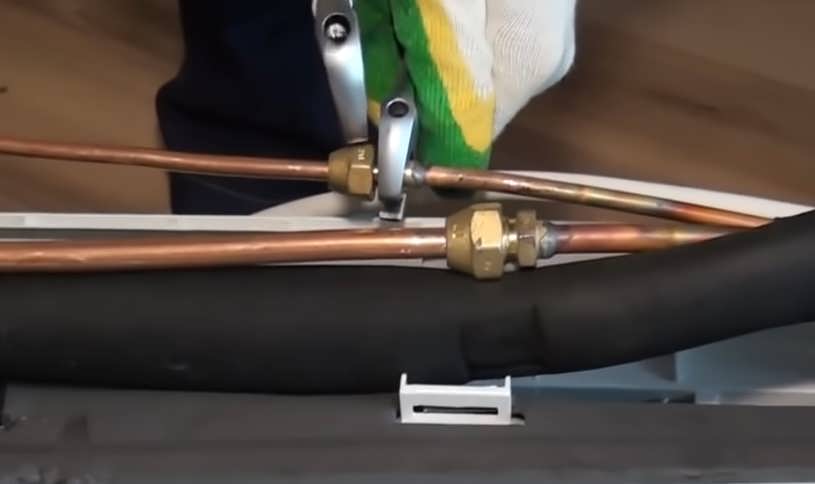

Соединение двух модулей

С клемм наружного модуля снять все защитные крышки из пластика, после этого аккуратно подключить все кабели, идущие от внутреннего блока. Выполнить монтаж трассы сплит-системы, не забыв выполнить теплоизоляцию на трубки. Чтобы в них не попадал мусор, концы можно заклеить армированным скотчем. Хомутами прикрепить трассу к стене, трубки обрезать, но должен оставаться запас в десять сантиметров, на них крепятся накидные гайки. Снять фаску с помощью специального риммера. Накидными гайками прикрепить трубки к штуцерам внешнего и внутреннего блока.  Потом аккуратно прикрепить дренажную трубку, для этого можно взять пластиковые хомуты.

Процедура вакуумирования

Прежде чем запустить фреон, нужно выполнить вакуумирование, используя коллектор, насос. Что касается насоса, то его следует подсоединить к штуцеру через коллектор, включить на полчаса. Этого времени хватит для ликвидации воздуха. Когда насос будет включен, нужно открыть рукоятку, она располагается под манометром. После процедуры перекрыть краник, который расположен на коллекторе, затем можно выключать насос.

Наполнение фреоном

Запустить хладагент можно с помощью ключа-шестигранника, открыв клапан. Заполнив трассу фреоном, шланг откручивают

Важно знать, что в процессе отсоединения шланга, может наблюдаться выброс хладагента, а это чревато повреждением глаз и обморожением рук. Избежать неприятностей помогут перчатки и защитные очки

Штуцер с вентиля откручивать быстро, чтобы не терять фреон. Обмылить возможные места утечки, проверить заглушки.

Убедившись в стопроцентной герметичности, можно выполнить пробный запуск прибора, затем снова проверить соединения.

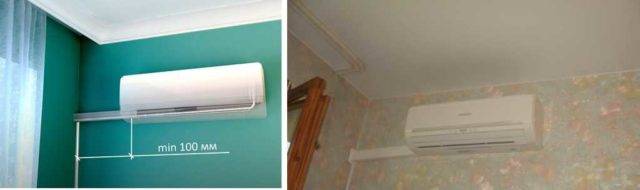

Установка внутреннего блока сплит-системы:

Внутренний блок кондиционера устанавливается на соответствующую перфорированную монтажную (фиксационную) пластину, предназначенную для удержания аппаратуры в надёжном статичном положении. Компания-производитель обязана предоставить соответствующую фиксационную плиту вместе с самим кондиционным устройством.

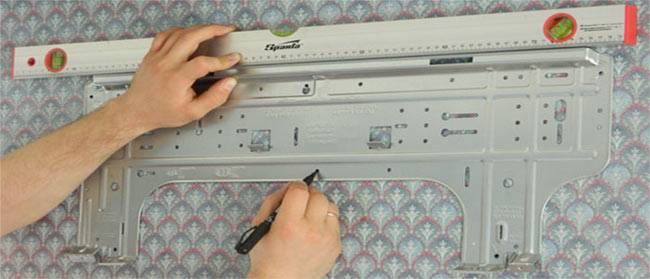

Расставление отметок

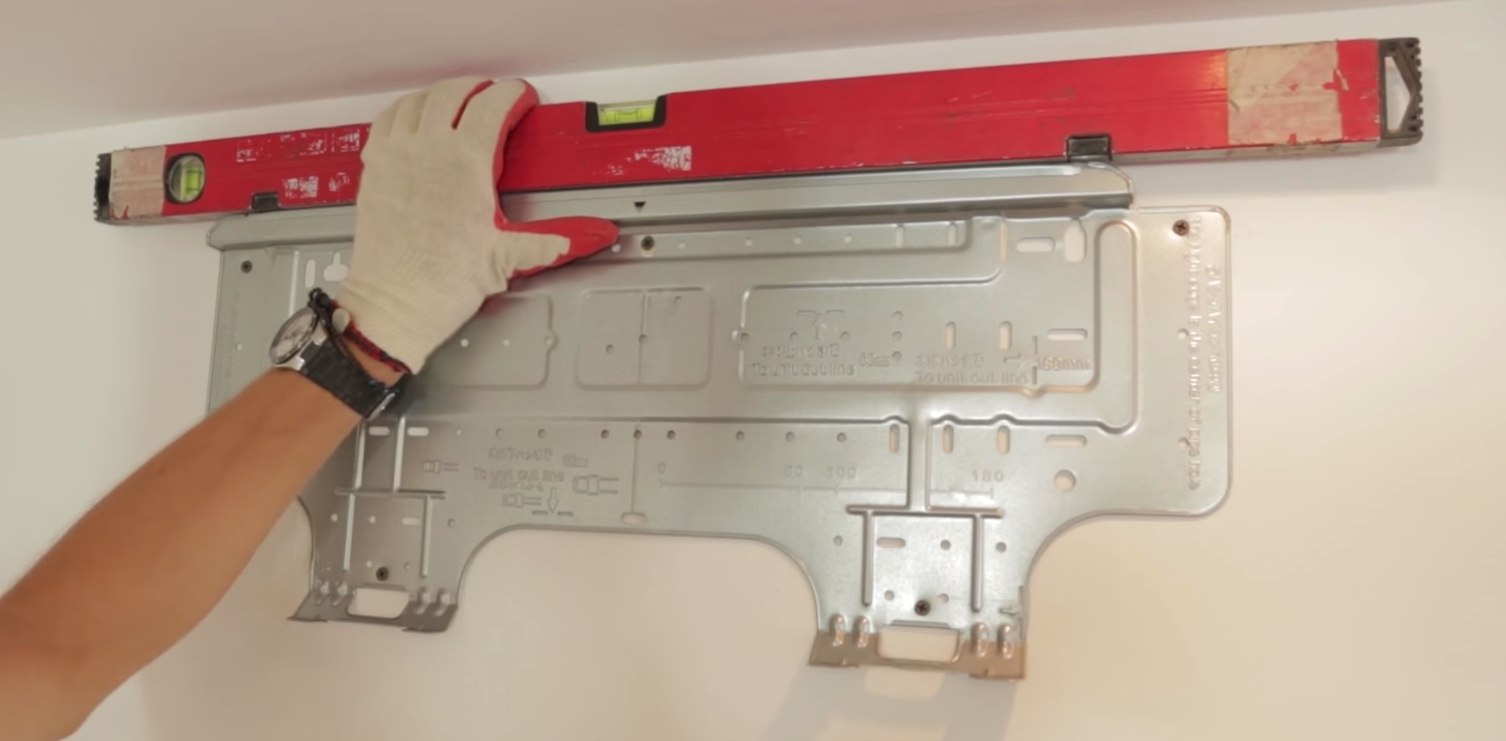

Для стабильной работы кондиционера важно зафиксировать пластинку в точности так, как это требуется по изначальному инженерному расчёту. Поэтому, чтобы самостоятельно определить строгую горизонталь, необходимо использовать строительный уровень

Если же расчёт будет проведёт неверно, а внутренний блок будет установлен неправильно, то накапливающийся в нём конденсат не будет выходить в трубу, а будет стекать прямиком на пол, поэтому следует очень серьёзно отнестись к процедуре крепления внутреннего блока к монтажной пластине, и желательно попрактиковаться перед этим.

Монтажную пластину прижмите к стене и отмерьте от неё нужное вам расстояние (в соответствии с указанными выше минимумами) к потолку и стенкам, и расставьте фломастером отметины на местах, где должны быть просверлены отверстия.

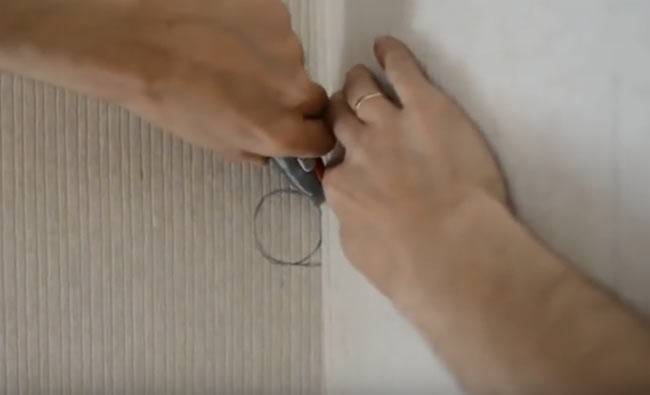

Бурение отверстий в стене

После того, как вы расставите всю соответствующую разметку для отверстий – её, соответственно, потребуется реализовать. Отмеченные места необходимо пробуравить перфоратором. При этом, минимальный диаметр пробуравленного отверстия должен составлять 5 сантиметров, т.к. это минимальное открытое отверстие, в которое способна свободно пройти магистраль.

Данный метод, кроме того, отлично работает при потребности провести магистраль сквозь бетонированную стену. Осуществляя бурение, следует внимательно следить за происходящим на улице, чтобы на проходящих мимо вашего дома граждан не упали фрагменты кирпича или бетонная крошка, рассыпавшиеся при просверливании последних нескольких сантиметров стенки.

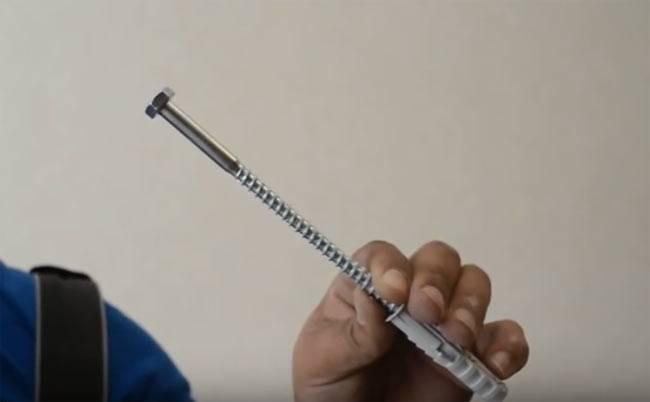

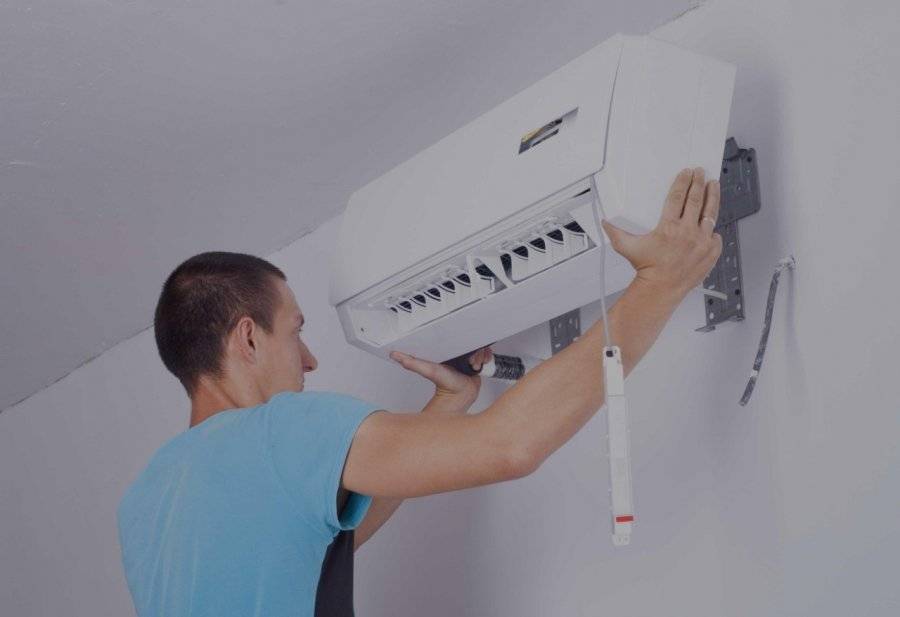

Закрепление внутреннего блока

Наконец, когда почти всё готово, в просверленные отверстия необходимо протолкнуть дюбеля. Хорошо примерьте внутренний блок на монтажную пластину и закрутите в каждый из дюбелей подходящие по диаметру саморезы, таким образом закрепив с их помощью пластину, а затем просто установите сам внутренний блок поверх, таким образом крепко и основательно его укрепив.

Проверка давления и герметизации

Перед процессом закачки фреона обязательно проверьте дренаж. Для этого сняв фильтр, заливаете чистую воду на испаритель внутреннего блока, как бы имитируя образование конденсата.

Если дренаж выполнен правильно, то вода будет свободно выходить через трубку и не переливаться за край внутреннего поддона.

Также перед открыванием портов фреоновой магистрали желательно проверить давление в системе. Производитель, как правило, заправляет хладогента на 5 метров трассы, и сообщает об этом на шильдике наружного блока.

Однако попадаются и полупустые экземпляры (экономят фреон).

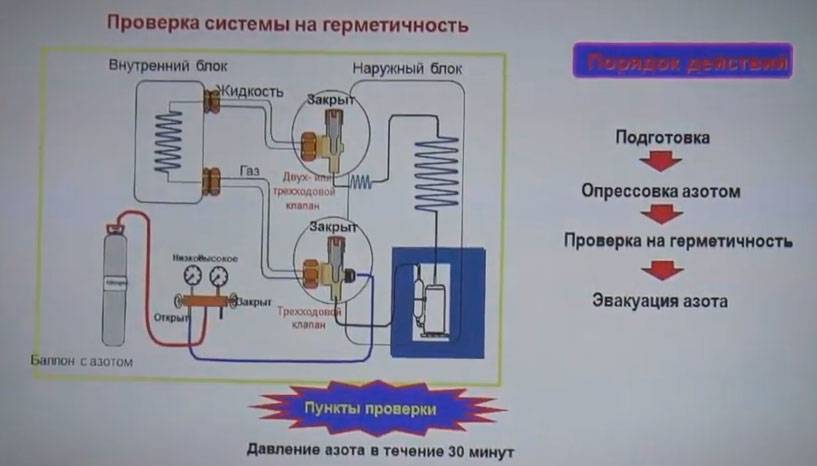

Далее проверяется герметичность всех соединений. Суперпрофессионалы за соответствующую цену делают это азотом, под давлением 38 бар. Но готовы ли вы платить деньги за такое качество?

При стандартном варианте, после отсоединения вакуумного насоса, просто выпускают в трассу некоторое количество хладогента (5-7 бар) и запоминают значение давления.

Выжидают минут 20 и проверяют, не изменились ли показания. При положительном результате, используя шестигранники, полностью открываются сервисные краны кондиционера и запускается весь фреон в магистраль.

Далее подаете на кондиционер напряжение и испытываете его во всех режимах. При охлаждении измеряете температуру поверхности испарителя пирометром, а лучше всего контактным термометром.

После выхода на рабочий режим она должна быть не менее +6С. Если температура выше, возможно потребуется дополнительная зарядка фреоном.

При этом больше используется полная перезаправка системы, а не просто его дозаправка, ввиду сложности процесса.

Если все этапы монтажа пройдены без замечаний, можете наслаждаться прохладой и считать, что ваш кондиционер установлен правильно.

Вакуумирование

Зачем проводить эту процедуру? Во время монтажа в систему попал воздух, также там содержатся остатки аргона. Эту смесь надо удалить, иначе она значительно сократит рабочий ресурс оборудования. Естественно, лучше если есть специальное оборудование. Но, на крайний случай, можно обойтись и без него.

При наличии вакуумного насоса

Если есть вакуумный насос, все несколько проще. С ним обычно идут два манометра (низкого и высокого давления) по ним можно отследить падение давления в системе, то есть выявить негерметичность. Подключается вакуумный насос к выводу на внешнем блоке с золотником (заправочный порт), включается минут на 15-20. За это время он удаляет остатки воздуха и азота из системы.

Схема подключения вакуумного насоса к кондиционеру

По прошествии этого времени насос отключают, но не отсоединяют, а оставляют подключенным еще на 20-30 минут. Все это время надо наблюдать за показаниями манометров. Если они изменились, в системе есть негерметичное соединение. Скорее всего — это место подключения медных трубок и их надо перезаделать. Если показания манометров стабильны, не отключая насос, полностью открываем клапан, который находится внизу. Из блока начинает выходить фреон, заполняя систему (слышен шум). Надеваем перчатки и быстро откручиваем шланг вакуумного насоса (фреон может повредить кожу). После отсоединения оборудования открываем клапан на трассе вверху (выходы меньшего диаметра). Теперь установка кондиционера своими руками окончена. Можно включать.

Без вакуумного насоса

При длине трассы до 5 метров установка кондиционера может быть проведена без вакуумного насоса. Для очищения оборудования придется спустить некоторое количество фреона, но по-другому никак. Порядок действий такой:

• Откручиваем все три заглушки (две на нижнем порту, одну на верхнем).
• Работать будем с выходом нижнего порта (он перпендикулярен боковой стенке сплита). Там есть разъем под шестигранный ключ, подбираем его по размеру, но пока ничего не делаем.
• Вставляем ключ, поворачиваем его на 90° против часовой стрелки на секунду или меньше. В это время из блока начинает выходить фреон. Он смешивается с воздухом и остатками аргона, которые сейчас есть в системе, создавая при этом избыточное давление.

  Управляющие порты, через которые выпускается фреон из блоков в систему

• На этом же порту есть выход с золотником. На короткое время (доли секунды) нажимаем золотник (не пальцами, а чем-то довольно длинным, чтобы руки были подальше). Смесь газов с шипением выходит, унося с собой воздух и аргон. Часть смеси должна остаться внутри, чтобы туда снова не зашел воздух.
• Еще раз повторяем все: открываем шестигранником подачу фреона, затем выпускаем смесь газов. Если трасса длиной 4 метра, на этом все. Если -3 метра, можно повторить еще раз.
• На заправочный выход (который с золотником) накручиваем заглушку.
• На нижнем и верхнем порту шестигранниками открываем клапана, выпуская в систему фреон.

И в этом случае установка кондиционера своими руками завершена и оборудование готово к работе. Но в данном случае герметичность системы ничем не проверена и фреон может потихоньку улетучиваться, да и в системе все равно осталось некоторое количества воздуха и аргона. В общем, решение не идеальное.

Установка кондиционера своими руками: инструменты – полный список

Установка систем кондиционирования – технически сложное, ответственное, а потому и дорогое мероприятие. В этом вопросе важны все аспекты – опыт, практические навыки, теоретическая база и наличие необходимого инструмента. Перечисленные факторы определяют скорость и качество монтажа. Проанализируем целесообразность использования инструментов, которыми комплектуется стандартный установочный набор.

С учётом области применения их делят на несколько функциональных групп.

Электроинструмент

Без электроинструмента установка кондиционера своими руками просто невозможна. Речи не идёт о каких-либо специализированных решениях:

• перфоратор;
• «болгарка»;
• дрель.

Перфоратор выбирают мощный, чтобы он без проблем проделывал сквозное отверстие в стене, через которое прокладывается магистраль между внутренним и наружным блоками. Маломощными комбинированными электродрелями, где предусмотрена лишь функция перфоратора, в данном случае не обойтись. Они не в состоянии просверлить кирпичную кладку.

Без мощного перфоратора кондиционер не установить

Перед тем как установить кондиционер самостоятельно, следует удостовериться в наличии всего необходимого инструментария.

Измерительный инструмент

Монтаж оконного кондиционера осуществляется с обязательным контролем горизонтального уровня. Можно воспользоваться маркерами, разметочными карандашами, строительным или лазерным уровнем. Понадобится и ряд дополнительного оборудования. Кондиционеры с установкой невозможно надёжно и качественно зафиксировать без дополнительных технических средств.

Специализированное оборудование

Специализированный инструментарий необходим для качественного и эффективного функционирования климатического оборудования. Инструменты для пайки медных труб, пылесос промышленного типа и вакуумный насос.

1. Приборы для соединения медных труб. Речь идёт о низкотемпературной сварке. Осуществляется она при помощи специального припоя и газовой горелки. Для их обрезки используется труборез. От обычной ножовки для резки металла лучше отказаться, поскольку мелкая стружка непременно останется в магистрали, что чревато поломкой климатического устройства. Для удаления фаски используют риммер, вальцовку. Магистральные повороты формируют трубогибом.
2. Промышленный пылесос используют для всасывания пыли и мелкого мусора. Они ни при каких обстоятельствах не должны попадать внутрь прибора.
3. Вакуумный насос. Агрегат высушивает магистраль. Если соблюдать правила монтажа, то данная процедура — обязательная, без неё эффективность кондиционера будет номинальной.

Перечисленное оборудование для установки – базовое. Не обойтись и без дополнительных расходных материалов – пассатижей, гипсокартона, стремянки, ножниц по металлу, отвёрток. Точный перечень определяет хозяин с учётом конкретных условий.

Запускаем систему

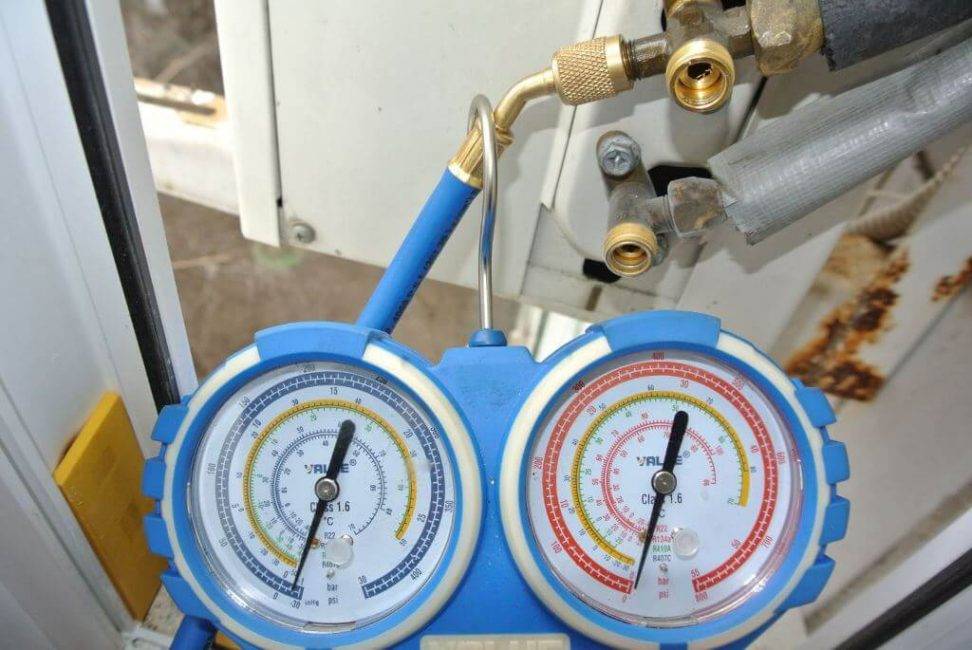

Стрелки манометра, проверка давления, заглушки

Для начала нужно запустить сплит систему. Тут нужно придерживаться рекомендаций:

• Присоединить большую трубу к порту, который находится на газовой стороне
• Средний шланг подсоедините к насосу, закройте все краны
• Включите на 20 минут. После, отключите насос, и в течение 20 минут наблюдайте за стрелкой манометра
• Если манометр поднимается до нуля, то стоит переделать вашу систему
• Включите кондиционер и проверьте его работоспособность (когда давление поднимется, открутите шланг и поставьте заглушки на края)

Как сделать детский домик своими руками: из дерева и других материалов. Чертежи с размерами | (80 Фото Идей & Видео)

Какие потребуются инструменты для самостоятельного монтажа кондиционера

Вот какие инструменты следует иметь под рукой.

1. Вакуумный насос.

1. Велосипедный нанос.

1. Индикатор.

1. Тестер для электросистем.

1. Перфоратор.

1. Манометр.

1. Труборез.

1. Ример.

1. Набор, используемый для развальцовки труб.

Еще следует запастись бухтой медной трубки, концы должны быть завальцованы в заводских условиях. Вмятины, царапины, прочие дефекты недопустимы.

Когда начинать работу

Заниматься установкой кондиционера лучше всего во время проведения капитального ремонта. Всё равно отделка стен будет повреждена, ведь придется делать сквозной пробой. Цены на комплектующие для кондиционеров

Как выбрать место установки

Определение места – это фундаментальный этап установки сплит-системы, который регламентируется производителями.

Что касается расположения, следует знать следующие требования:

• Внутренний блок должен размещаться от потолка на расстоянии 20 см;
• Внутренний блок должен размещаться от другой стены на расстоянии 30 см;
• Расстояние между наружным и внутренним блоками должно быть не менее 1,5 м.

Следует отметить, что максимальное расстояние между блоками сплит-системы не ограничивается. Монтажники стараются не превышать показатель 6 метров, ведь, если потребуется дополнительная заправка фреоном, дополнительные расходы только усугубят ситуацию. Идеальное расстояние – 3 метра.

Установка монтажной пластины

Наружный блок часто размещают на открытых балконах или в районе окна. В многоэтажных домах руководствуются следующим принципом: до 5-го этажа наружный блок сплит-системы устанавливают выше окна и на определенном расстоянии от него, если кондиционер устанавливается на 9-ом этаже, например, то наружный блок монтируется на уровне окна или ниже него.

В частных домах выбор места зависит от крепости стен и подходящих условий. Установка осуществляется на несущую стену с помощью кронштейнов или навешивается на сам цоколь дома.

Блок слева от наружной стены

Если внутренний блок находится слева от внешней стены, а трассы выходит ровно, минимальное расстояние от стены до блока — 500 мм (1 картинка на фото). Его можно уменьшить до 100 мм если трассу завернуть на прилегающую стену, но общая ее длина не должна быть меньше 500 мм. Если это невозможно, вывести отводы можно слева и уложить трубы в штробу (рисунок справа). В данном случае это возможно, так как место соединения выводов и трассы получается под крышкой корпуса, так что оно доступно для ремонта и обслуживания.

Варианты прокладки трассы хладагента если внутренний блок кондиционера находится слева от наружной стены

Если по наружным стенам здания нельзя тянуть кабели, трубы и т.п. (чтобы не портить внешний вид), придется всю трассу укладывать в помещении. Менее затратный вариант — провести ее в углу, закрыв специальными коробами. Такое расположение удобно, так как потом можно короб закрыть шторами.

Установка кондиционера своими руками: если трасса должна проходить в помещении

Второй вариант более трудозатратный (штробу сделать сложнее), но с эстетической стороны более выигрышный — это вывод перевести на левую боковую панель и уложить все в сделанную выемку.

На стене справа от наружной

Этот вариант можно назвать типовым — это стандартное решение при выборе такого местоположения. чаще всего трассу в коробе выводят прямо в стену, но если необходимо, ее можно опустить в углу (тоже закрыв коробом).

Пример монтажа внутреннего блока кондиционера на справа от наружной стены

При необходимости можно ее уложить в штробу (место соединения — в корпусе). Если трассу нельзя проводить снаружи здания, можно ее уложить в штробу в помещении. Трасса может быть похожа на два последних фото в предыдущей главе.

Подготовка к заправке

Начинать подготовку к заправке кондиционера необходимо с его чистки. Это позволит добиться оптимальной производительности все компонентов системы и, соответственно, исключить погрешности измерений, связанные с отклонением режимов работы от оптимальных.

В чистке нуждаются фильтры внутреннего блока сплит-системы и ее наружный блок.

Обслуживание последнего ведут в следующей последовательности:

Желательно провести механическую очистку

1. Обесточить оборудование.
2. Провести механическую очистку:
   • убрать грязь и пыль с наружной стороны кожуха;
   • демонтировать его;
   • удалить изнутри корпуса скопившийся мусор.
3. Выполнить промывку. Для этого:
   • закрыть полиэтиленом электронный блок, чтобы исключить попадание воды;
   • влажной губкой удалить пыль и загрязнения с лопастей и элементов конструкции вентилятора;
   • аналогичным образом очистить конденсатор;
   • ручным пылесосом удалить пыль в труднодоступных местах.
4. Произвести чистку радиатора. Для этого воспользоваться специальными щетками, промыть ячейки водой под напором или использовать пароочиститель.
5. Установить кожух, оставит до полного высыхания влаги.

Следующим этапом подготовки является проверка системы на герметичность. Если скорость утечки хладагента превышает допустимую (те же 8% в течение сезона), скорее всего, есть проблемы с герметизацией соединений. Найти место серьезной утечки можно в процессе визуального осмотра магистралей и мест соединений.

Если найти проблемное место простым осмотром не удалось, помогут другие методы с использованием:

• Мыльного раствора. Хорошо работает если предполагаемое место утечки известно.

• Галоидного искателя. Использует эффект изменения цвета пламени при взаимодействии с парами хлора. Может применяться только на оборудовании с хлорсодержащими фреонами.
• Воды. Требует предварительной закачки азота в контур и погружения деталей системы в воду, что не всегда удобно.
• Ультрафиолетового красителя. В газ, закачиваемый в систему добавляют УФ-краситель, который обозначает место утечки. Найти его легко с ультрафиолетовой подсветкой.

Мнение эксперта
Старостин Константин Адреевич
Специалист по монтажу и обслуживанию кондиционеров

Если есть подозрение на утечку из-за негерметичности соединений или компонентов системы, следует удалить из системы хладагент, закачать ее азотом, провести поиск проблемных мест, устранить неполадки, выполнить опрессовку и вакуумирование системы.

Опрессовка системы представляет собой закачку контура азотом через манометрический коллектор. Закачку осуществляют по допустимому давлению в контуре (указано в технической документации и на шильдике устройства).

После достижения давления подача азота в систему прекращается. В герметичной системе давление будет оставаться константой, если утечки сохранились – продолжится стравливание азота. В этом случае процедуру поиска проблемных мест и опрессовки следует повторить.

Вакуумирование

После того как восстановлена герметичность (система опрессована) выполняют вакуумирование:

1. Подключают к манометрическому коллектору вакуумный насос.
2. Запускают насос, открывают газовый вентиль.
3. Давление в системе контролирую по показаниям манометра.
4. При достижении минимума, насос отключают.
5. Закрывают газовый вентиль.

Выводы и полезное видео по теме

Как заложить трассу кондиционера:

Установка и монтаж кондиционеров, тонкости и секреты:

Стоит помнить, что при самостоятельной установке кондиционера, незначительных факторов не существует. И все, что было сделано некорректно, к примеру, вальцевание труб без зачистки каймы, или недостаточно зафиксированное соединение – в итоге приводит к быстрому износу комплектующих охлаждающей системы. Поэтому в процессе установки нужно проявить предельную аккуратность ко всем деталям.

Если у вас есть необходимый опыт или знания в вопросе монтажа сплит систем, пожалуйста, поделитесь им с нашими читателями. Возможно вам известны некоторые тонкости, о которых мы не упомянули в этом материале? Оставляйте свои комментарии, задавайте вопросы в расположенном ниже блоке.
