Инструменты и материалы

Что нам понадобится, чтобы собственными силами установить двери.

  • Сама дверь вместе со всеми комплектующими: наличниками, коробкой, полотном и т. д.

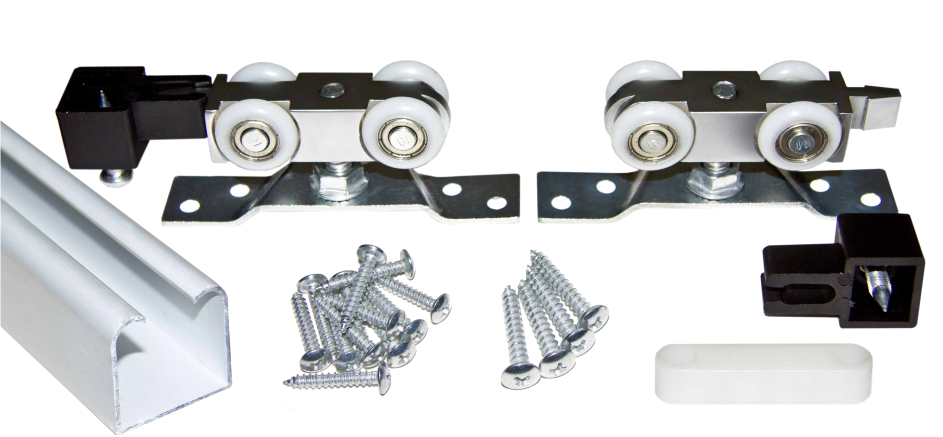

  • Необходимая дополнительная фурнитура. Это ролики, рельсы (направляющие), а также замки и ручки, если они предусмотрены моделью.
  • Понадобится брус 50 см на 30 для того, чтобы закрепить рельсы. Крепление будет производиться при помощи метизов, поэтому про них тоже не забудьте.
  • Строительный уровень понадобится для того, чтобы двери были установлены ровно. Также для этой цели не помешает рулетка.
  • Мелкая ножовка поможет скорректировать длину рельсов.
  • Дрель и стамеска помогут проделать необходимые отверстия в нужных местах.

Внимание: опытные специалисты-установщики советуют для модели весом более 27 кг использовать четыре ролика, а в том случае, когда дверь весит меньше, достаточно будет и двух. Возможно

Возможно

Установка раздвижной системы

Любой вариант установки дверей начинается с тщательной подготовки стен. Они должны быть ровными, соответствовать уровню. Пол и потолок – параллельными, с допустимым отклонением в 5 мм. Дверной проем должен быть проверен на вертикальность и иметь четкие размеры.

Когда дверь скользит вдоль стены, она может быть закреплена только сверху

Особое внимание нужно уделить установке верхнего направляющего профиля. Он должен быть расположен максимально, если не сказать больше – идеально ровно

Кроме того, независимо от ровности стены, он должен плотно прилегать к ней.

Малейшего отклонения достаточно для того, чтобы ваша дорогая (в прямом и переносном смысле) дверь начала болезненно кряхтеть и дергаться. Работу лучше делать с помощником, если он будет обладать прямыми руками и некоторым опытом, то все пойдет так, как нужно.

Типы сдвижных систем

В зависимости от реализации конструктивной идеи, откатные системы могут несколько направляющих. Чаще одну или две. Расположение опорных роликов тоже может быть различным:

  • Вверху. Это система подвесного типа. Подвес полотна осуществляется только к верхней направляющей. Нагрузка распределяется только на верхние ролики, а открывание двери осуществляется без касания пола.
  • Внизу. Это опорная система. Вся нагрузка приходится на нижнюю направляющую. Верхний подвес не используется.

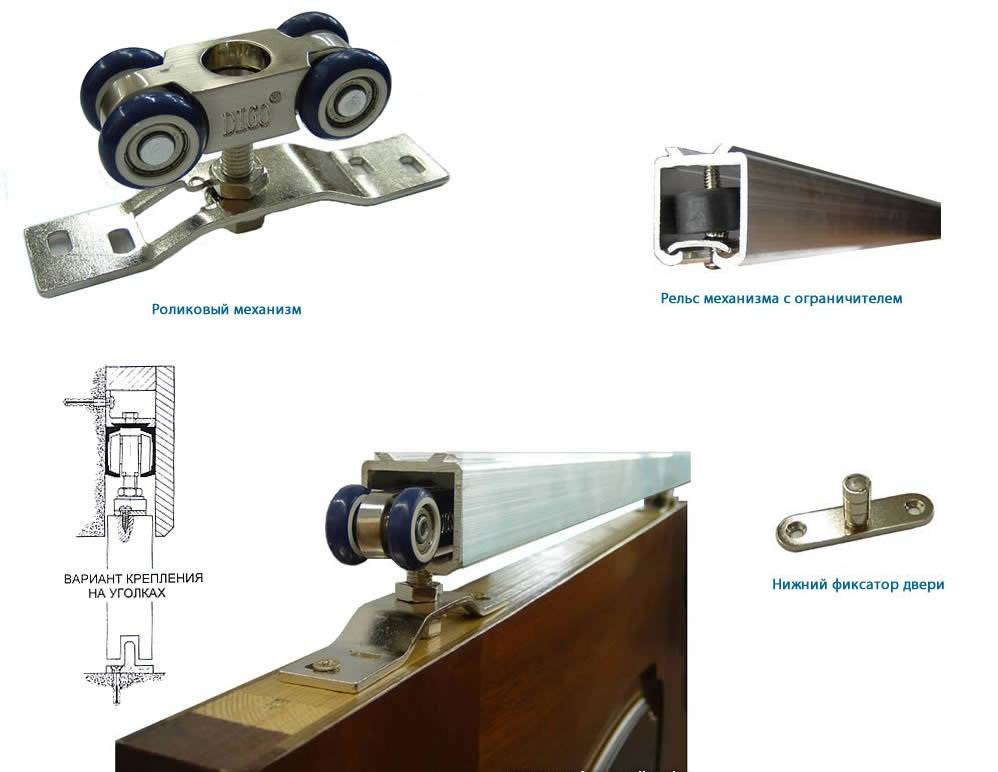

Сами механизмы по исполнению и предназначению делятся на следующие:

Стандартный. Это самый простой и распространенный вариант, который не вызывает сложностей при монтаже своими руками. Как правило, безпороговый.

  • Открытого типа. Называется так, потому что видимы все элементы конструкции. Подвес рассчитан на дверь с полотном массой до 100 кг. Допустим монтаж пенала своими руками.
  • Скрытого типа. Элементы конструкции спрятаны за полотном створки. Нижняя направляющая не используется. Не рекомендуется для стеклянных дверей. Ввиду простоты допускается установка своими руками.
  • С доводчиком. Специальное устройство обеспечивает плавность движения створок. Доводчик устанавливается на любой тип двери и может работать в обоих направлениях движения створок.
  • Синхронный. Механизм обеспечивает синхронное открывание створок в разные стороны. Рассчитан на двери массой не более 80 кг. Дополнительно в комплект входят натяжные ролики, трос, крепления и зацепы. Своими руками устанавливать не рекомендуется ввиду сложности работы.
  • Телескопический. Механизм обеспечивает открывание створок в одну сторону. Имеется две параллельные рельсы, на которые подвешиваются двери, соединенные устройством синхронного открывания. Допускается подвес до трех створок.
  • Роторный. Это новый тип механизма для межкомнатных конструкций. Обладает преимуществами, характерными для сдвижных, маятниковых и распашных дверей.

Как установить раздвижную дверь?

Установка раздвижных дверей может отличаться в зависимости от особенностей конструкции. Монтаж предусматривает следующие этапы:

  • подготовка дверного проема;
  • крепление направляющих элементов;
  • установка полотна;
  • врезка ручек.

Чтобы правильно произвести монтаж, необходимо точно следовать инструкции по установке раздвижных дверей.

Подготовка межкомнатного проема

Прежде всего необходимо подготовить проем. Если полотно будет двигаться вдоль стены, следует удалить все выступающие элементы, выровнять поверхность, щели шпатлевать. Полотно должно двигаться без препятствий. Поскольку конструкция не предусматривает лутку, стены штукатурят. Проем должен быть максимально ровным и гладким.

Если планируется установка сдвижной двери внутрь перегородки, следует произвести демонтаж части стены. Для этого увеличивают проем на ширину дверного полотна, а затем монтируют нишу из гипсокартона. Перегородка в стену должна заходить так, чтобы оставалась только небольшая часть полотна, на которой находится ручка.

Монтаж направляющих

Если полотно легкое, его навешивают только на верхнюю направляющую. Если створка из дерева и имеет большой вес, необходима его фиксация в нижних полозьях. Поскольку установка раздвижной двери может производиться на 1 или 2 рельсы, необходимо рассмотреть оба варианта.

Чтобы смонтировать верхнюю направляющую, к проему ставят полотно. Отмеряют положение двери в закрытом и открытом состоянии. От полученной линии отступают вверх 7 см и проводят горизонтальную черту. Она определяет положение бруса, на который крепится рельс.

Брус по длине должен соответствовать направляющей. Его размещают таким образом, чтобы середина приходилась точно над верхним углом проема со стороны открытой двери. Затем осуществляют крепление направляющего профиля.

Верхние полозья фиксируются с помощью саморезов. Затем собирают каретку с роликами и вставляют внутрь направляющих. Необходимо проверить, двигается ли механизм в рельсе свободно. По краям направляющих устанавливают ограничители, чтобы полотно не выскочило из колеи.

Нижний паз делают с помощью фрезерного станка. Он должен быть на 1-2 мм больше направляющего ножа, а глубина равна 18 мм. Если конструкция не предусматривает нижний рельс, то на полу устанавливают флажковый направляющий стопор. Он должен заходить в паз в полотне двери. Его задачей является ограничение движения полотна и исключение поперечных колебаний створки снизу.

Монтаж полотна

Монтаж раздвижных дверей осуществляется после установки всех направляющих. Сначала необходимо поставить крепежные скобы. Их фиксируют с помощью саморезов к верхнему торцу двери, предварительно сделав отверстия при помощи тонкого сверла. Полотно навешивают на верхнюю рельсу, а затем заводят в нижнюю направляющую. Каретки с роликами соединяют со скобами так, чтобы гайка и шайба оказались сверху. Затем крепления затягивают гаечным ключом. После проверки движения по верхней направляющей полотно может быть установлено в нижний паз.

Фурнитуры

Монтаж раздвижных межкомнатных дверей будет неполноценным без установки фурнитуры. Для таких конструкций используют врезные ручки, а также специальные замки. Запорные устройства устанавливают редко, поскольку уровень защиты таких механизмов низкий. Чтобы сделать ручки, понадобятся:

  1. линейка и карандаш;
  2. фрезерный станок;
  3. стамеска и молоток;
  4. саморезы и отвертка.

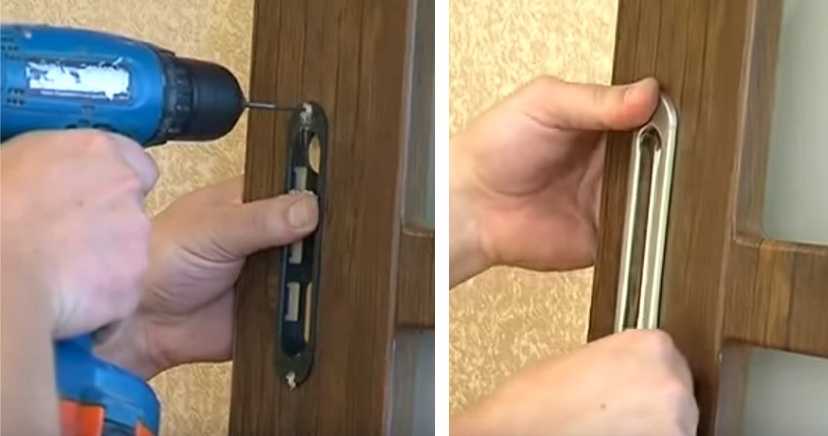

Сначала производят разметку положения ручек. Их размещают на уровне пояса на расстоянии 4-5 см от вертикального края полотна. Ручки прикладывают к двери и обводят карандашом. По размеру делают углубление на толщину фурнитуры фрезерным станком или стамеской. Еще можно использовать дрель со сверлом-коронкой необходимого диаметра. Следует сделать отверстие с нижней и с верхней стороны ручки. Дерево между углублениями удаляется стамеской или фрезером.

Чтобы установить раздвижные двери с врезным замком, необходимо дрелью сделать углубление в торце полотна. В паз монтируют запорный механизм и закрывают специальной планкой. Ручка в данном случае используется не врезная, а скоба. В проеме делают углубление для ответной планки. Если замок навесной, его прикручивают саморезами к полотну двери.

Чтобы в комнату не попадала пыль, к нижнему торцу полотна крепят специальные уплотнители-щетки. Если конструкция перегородки предусматривает 2 створки, дополнительно устанавливаются особые уплотнители на торцах примыкающих полотен.

Монтаж системы крепления дверей купе для гостиной комнаты и кухни

Конструкция раздвижных дверей в основном служит для значительной экономии пространства в квартире, особенно актуальной такая конструкция будет в качестве дверей в столовую, кухню или ванную комнату.

Пошаговая инструкция по установке раздвижных дверей своими руками

Рекомендуется проводить установку дверей-купе, на окончательном этапе строительных работ в помещении, уже после того, как будут выполнены все отделочные работы с потолком, стенами и полом.

Крепление откатных дверей

Инструкция по установке:

  1. Для начала необходимо провести монтаж верхней направляющей, установить. Для этого необходимо закрепить в заранее намеченном месте монтажный брус на стене.

Рекомендуется предварительно, перед установкой направляющей выровнять стену и провести стяжку.

  1. При расчете высоты установки направляющей, необходимо придерживаться простой формулы: высота полотна+79 мм.
  2. Используя саморезы, закрепить профиль к стене на расстоянии 24 см, при условии, что в дальнейшем будут установлены плинтус и наличники.
  3. Каретки механизма необходимо установить в верхнюю направляющую, а по краям вмонтировать ограничители (стопорные блоки).
  4. Далее можно переходить к подготовительным работам с полотном. Необходимо в верней части дверного полотна вмонтировать крепеж, таким образом, чтобы он был повернут к стене.

Если полотно двери выполнено из стекла, скобы можно устанавливать без зазора от края.

  1. Нижний профиль закрепляется саморезами к торцу дверного полотна, которое в последствие нужно будет точно отрегулировать. Для этого нужно вешать полотно двери сначала правой скобой, затем левой скобой на регулировочный штырь.
  2. Затягиваем и закручиваем крепеж (болты и гайки).
  3. Далее необходимо переходить к монтажу нижнего направляющего сектора, установка которого должна проходить после того, как будет удален выступ до общей высоты 10 мм.
  4. Необходимо снять полотно и установить напольный сектор, так чтобы в длину его ось находилась на одной линии с осью симметрии дверного полотна, но при этом край отступал от торца на 10 мм.
  5. Теперь регулируем основные положения двери «открыто» и «закрыто», поочередно передвигая полотна. При этом необходимо отметить, что ручка должна быть доступна с обеих сторон.
  6. Последний этап – установка ручек, которые должны находиться в специально выполненных пазах.

Рекомендации по установке нижней направляющей и роликов

Прежде чем установить дверное полотно необходимо проверить качество установки направляющих или полозьев, по которым раздвижные двери будут передвигаться.

Направляющая снизу достаточно редко используется как самостоятельный крепеж, чаще всего в комплекте с верхней направляющей. Только в исключительных случаях, когда дверное полотно имеет минимальный вес.

Детали нижней направляющей

Также стоит отметить, что одна нижняя направляющая в конструкции подвержена высокой опасности поломки или деформации и при такой ситуации дверь не будет тихо и плавно передвигаться.

Схема монтажа нижней направляющей

Принцип крепления нижней направляющей при самостоятельной установке межкомнатных раздвижных дверей достаточно прост. Для этого необходимо:

  • Закрепить рельсу к торцу двери, тем самым образуя специальный паз;
  • Поводок нижней направляющей устанавливается на пол.

Ни в коем случае не стоит забывать систематически, в процессе установки направляющей и дверного полотна проверять правильность расположения.

Советы

Существуют некоторые советы специалистов, которые помогут самостоятельно выполнить установку раздвижных межкомнатных дверей грамотно и качественно:

  1. Вблизи раздвижных дверей (в обоих положениях) не должно находиться розеток и выключателей.
  2. Для того чтобы увеличить уровень шумоизоляци и герметичности необходимо использовать специальный строительный уплотнитель.

    Строительный уплотнитель

  3. Перед установкой необходимо просчитать и продумать уровень напольного покрытия.
  4. Для установки верхней направляющей рекомендуется использовать отвес, который дает более точные результаты.
  5. Рекомендуется на весь крепеж (на резьбу) нанести клей или герметичный состав, для увеличения надежности и прочности.

Советы по установке своими руками

Установка раздвижных дверей своими руками – не такая уж сложная задача. Вполне реально самостоятельно установить как открытую, так и закрытую систему.

Любой вид данной конструкции состоит из дверного полотна (количество створок зависит от комплектации), направляющих, ограничителей, не менее двух роликов, верхней накладной панели (в некоторых конструкциях отсутствует), наличников, крепёжных деталей (болты, саморезы и прочие элементы).

Перед установкой необходимо подготовить инструменты, ведь без них монтаж будет невозможен. В первую очередь готовят строительную рулетку и специальный уровень, так же понадобится дрель или перфоратор (зависит от вида стен). Не лишними будут: шуруповёрт, строительный отвес, небольшой молоток, карандаш (маркер).

Для каждого способа установки существует своя правильная инструкция. В зависимости от расположения конструкции различают: скрытую установку, когда дверь при открытии убирается в специальный пенал и внешний монтаж, когда движение полотна не скрыто ни при открытии, ни при закрытии двери.

Открытая раздвижная конструкция

Перед установкой в первую очередь необходимо демонтировать старую дверь, петли, на которых она висела и наличники. Коробку дверную лучше тоже убрать, так как при установке раздвижной конструкции она может помешать.

Теперь нужно привести в порядок дверной проём. Убираем все неровности: шпатлюем, штукатурим и выравниваем края. Нижняя часть проёма должна быть параллельной полу, допускается погрешность не более 5 мм. Стоит учесть толщину напольного покрытия. При его отсутствии нужно делать с учётом толщины покрытия.

С помощью отвеса проверяются боковые поверхности, они могут иметь отклонения в пределах 3-5 мм. Лучше, если стены имеют идеально ровную поверхность, тогда и дверное полотно будет прилегать хорошо.

Теперь можно приступать к установке дверной коробки. Для её выравнивания потребуются специальные клинья, которые будут располагаться между коробкой и стеной. Регулируя место расположения клиньев и степень утоплености в проёме можно добиться ровного положения дверной коробки. Проверить правильность установки можно либо с помощью строительного отвеса, либо применить строительный уровень. Добившись ровного размещения можно закреплять конструкцию с помощью шуруповёрта.

Перед закреплением верхних направляющих необходимо убедиться в ровности подвешивания дверного полотна. Для этого нужно приставить полотно к стене рядом с дверной коробкой и сделать пометку по верхней части. Затем полотно вставляют в проём и также делают отметку.

От полученной линии отмеряем 5-7 см в направлении потолка и чертим линию. С помощью её отмечаем место расположения бруса. Длина бруса должна быть больше ширины полотна в два раза плюс 10 см. Если крепится двустворчатая система, то длина бруса и профиля должна быть больше ширины одного полотна в 4 раза и плюс несколько см. Это необходимо для того, чтобы дверь при открытии полностью открывала дверной проём.

Расположение бруса зависит от количества створок. Если створка одна, то крепление бруса зависит от стороны открывания двери. Его середина может располагаться как над правой частью, так и над левой. Если предусмотрена установка двух створок, то длина бруса делится на три части, где средняя часть должна располагаться над проёмом.

Пенал

Ширина пенала должна быть больше дверного полотна в два раза, оно должно полностью скрываться в пенале при открытии створок. Пенал устанавливается либо в проёме, либо рядом со стеной. С внешней стороны для сокрытия конструкции используется гипсокартон, либо каркас декорируется стеновыми панелями.

Каркас изготавливают из деревянного массива, он подходит для дверей с массой, не превышающей 80 кг, а также из металла для полотен с массой больше 80 кг. Каркас приобретается в зависимости от параметров двери и вида раздвижной системы. В проёме он сначала тщательно выравнивается, а затем фиксируется с каждой стороны к стене. Щели между пеналом и стеной заделывают специальной пеной.

Затем можно монтировать раздвижную систему. Схема крепежа при любом способе установки практически идентична. Верхняя направляющая крепится либо к брусу, либо на кронштейны. В верхней части полотна прикрепляются ролики, их количество зависит от ширины и веса двери. Полотно с роликовым механизмом вставляется в профиль и свободно перемещается там по всей длине. Наличие нижней направляющей зависит от конструкции.

Какими бывают раздвижные конструкции

С одной створкой

Отлично подойдут для маленькой комнаты. Они максимально компактны и в небольшом пространстве не отнимут ни одного лишнего сантиметра. Открываясь, дверь смещается в бок, а не загромождает место снаружи или внутри. Крепить их можно и к потолку, и к стене

Фото с сайта moy-domik.com

С двумя створками

Двери из двух частей отлично подойдут для широкого проема. Теперь это не только экономично и функционально, но модный элемент интерьера. Такая конструкция хорошо будет смотреться в большой, габаритной комнате. Различие тут в том, что вместо сплошной конструкции вы получаете две половинки, одну из которых можно зафиксировать в неподвижном состоянии и использовать другую.

Монтаж дверей-купе

Есть разные модели раздвижных дверей-купе. Они могут немного отличаться конструкцией, но общие правила сборки и установки аналогичны.

Предварительно необходимо выполнить следующие требования:

  1. Выровнять стены входного проема, чтобы не пришлось приобретать дверное полотно больших размеров, способное скрыть все изъяны;
  2. Стены входа должны иметь повышенную несущую способность;
  3. Входной проем должен быть полностью отделан: заштукатурен, окрашен или покрыт прочей финишной отделкой.

Сборка полотна

После подготовки проема можно приступать к сборке межкомнатного дверного блока. Предварительно необходимо на торцы дверного полотна установить ролики. Каждый производитель для своей модели предлагает пошаговую инструкцию сборки и монтажа. Поэтому ролики могут фиксироваться от угла полотна на расстоянии монтажной пластины или на 1/6 длины торцевой части полотна.

Монтаж роликов

Ролики обязательно центруются, т.е. они должны быть расположены на одинаковых расстояниях. Для этого с помощью пластины на торцевой части полотна отмечаются места фиксации роликов и делаются отверстия. При этом берется сверло диаметром меньшим на 1 мм от диаметра саморезов.

Далее пластины закрепляются саморезами, длина которых подбирается в зависимости от массы дверного полотна. Крепежные элементы не должны быть короче 7 см. Чтобы не возникало излишних напряжений, саморезы рекомендуется закручивать четко перпендикулярно основанию.

В закрепленные пластинки вставляются опорные элементы для роликов. Их фиксация осуществляется на боковой поверхности с помощью крышки. Далее необходимо платформы для роликов зафиксировать на штырях, концы которых имеют для этого резьбу.

Закрепление фурнитуры

Перед тем, как полотно двери будет устанавливаться в проем, рекомендуется установить замок и ручки. В данном случае используются специальные элементы фурнитуры врезного типа. Если в комплект поставки дверного блока входят ручки и затворные механизмы, тогда под них уже подготовлены места установки.

Если же полотно и фурнитура приобретались отдельно, тогда все необходимые выемки и отверстия необходимо выполнять самостоятельно с помощью стамески и электродрели. При этом обязательно делается предварительная разметка участков фиксации элементов фурнитуры.

Установка направляющей

Когда ролики уже установлены и закреплены на полотне двери намного легче определить место крепления направляющих элементов дверной конструкции. В подобной ситуации четко понятно, на какой высоте размещать нижнюю грань направляющей рельсы для роликов.

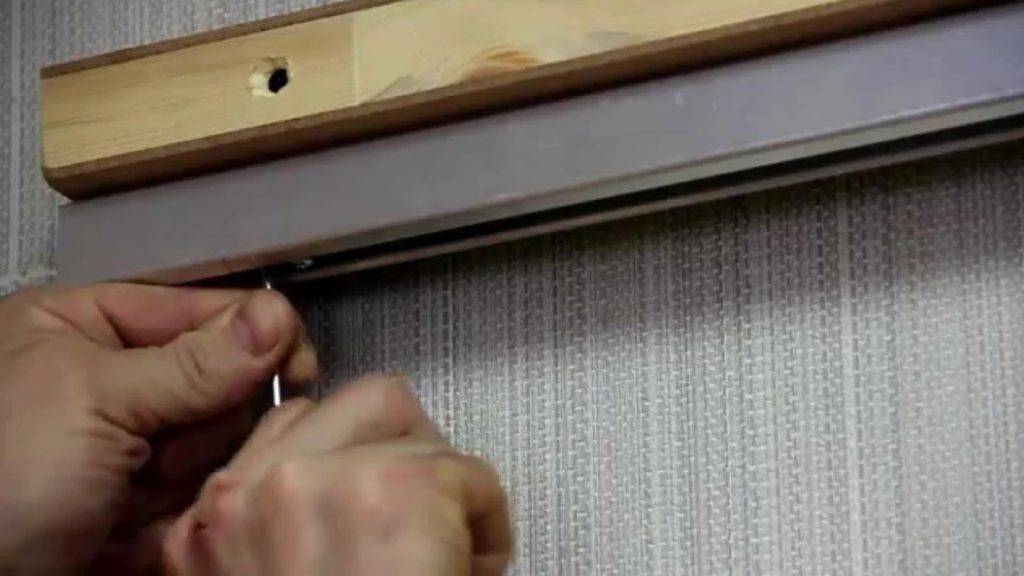

Наиболее удобный вариант фиксации рельсы – на деревянный прямоугольный брус, минимальное сечение которого должно составлять 5х7 см, а длина равна ширине дверного полотна, умноженной на 2, плюс дополнительные 5 см. Направляющие рельсы должны иметь аналогичную длину.

Направляющая крепится к брусу минимум 3 саморезами: 2 по краям, с отступом 10 см, 1 в центре (мест фиксации может быть больше, но не меньше трех). При этом необходимо использовать только саморезы, длина которых не меньше 8 см.

Далее брус с рельсом накатывается на ролики полотна, двери приставляются к проему, на стене делается разметка для закрепления направляющей конструкции. Обязательно необходимо добавить около 1 см, чтобы нижняя часть полотна не соприкасалась с половым основанием. А если планируется дополнительная укладка напольного покрытия, тогда необходимо учесть также его толщину. Крепежных элементов должно быть минимум 4.

После нанесения линии на стену для установки направляющей сначала сверлятся дырки в деревянном брусе. Затем он прикладывается обратно к стене по отмеченной линии и через сделанные отверстия с помощью гвоздя отмечаются места для сверления отверстий в стене. Если стена позволяет, для крепления направляющих брусьев рекомендуется использовать анкерные болты или саморезы длиной 12 см.

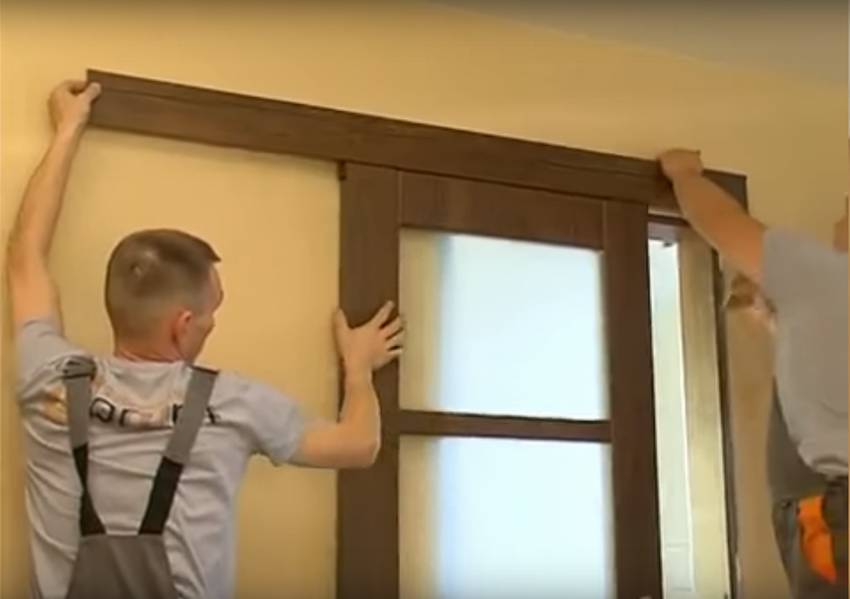

После закрепления бруса с рельсом над входным проемом можно подвешивать дверное полотно. Для этого ролики вставляются в рельс, после чего его края блокируются прижимными винтами. А на половом основании монтируется флажковый ролик, чтобы предупредить отклонение двери по вертикали. На этом этапе можно считать установку раздвижной конструкции завершенной.

Плюсы и минусы

В первую очередь нужно сказать, что конструкция раздвижной двери постоянно изменяется. Каждая новая модель более совершенна, чем старая, ну а плюсом к этому идет ряд дополнительных преимуществ:

  • значительная экономия квадратных метров, которые «съедаются» стандартной распашной дверью
  • невозможность внезапного порыва сквозняка – открыть ветром раздвижную конструкцию нельзя
  • можно самостоятельно выбрать размер и материал
  • избавление от надоедливого скрипа петель – из здесь просто нет
  • безопасность: раздвижные двери – это выход для семей с детьми, ведь отсутствует риск, например, прищемить палец
  • простор для воображения дизайнера
  • гармонично вписывается в интерьер
  • с помощью такой двери можно объединить смежные комнаты.

Фото с сайта worldofdoors.ru

Конечно, есть и недостатки:

Двери устроены таким образом, что щели даже при самой качественной установке все равно останутся. Поэтому от звуков и проникновения холодного воздуха изоляции не будет. Стоимость такой двери выше, чем обычной

Неправильный монтаж или некачественный механизм створки может повлечь за собой неравномерное перемещение в полозьях, а это приводит к заклиниванию всей двери

Важно заранее подумать о том, чтобы на стороне в которую будет смещаться дверь было свободное место. При установленной раздвижной двери поставить крупногабаритную мебель можно будет только если дополнительно установить «карман»

Если не сделать этого, можно будет установить шкаф на расстоянии не менее 100 мм, а значит уменьшает пространство. Если же избежать этого и установить потайной «кармашек», стену нельзя будет использовать для монтажа светильников, декоративных элементов и розеток. Здесь приходится выбирать.

Ниша может скрывать проблемы от невооруженного глаза – внутри могут перекоситься ролики и дверь попросту заклинит.

Фото с сайта strmnt.com

Хватает как плюсов, так и минусов, поэтому прежде чем решиться на установку такой конструкции следует тщательным образом все обдумать, взвесить все «за» и «против».
