Монтаж оконных отливов своими руками

Возможные сложности и ошибки

Несмотря на простоту установки изделия, многие допускают типичные ошибки:

• Несоблюдение сроков монтажа. Если установку отлива отложить на неопределенный срок, то в дальнейшем придется ремонтировать фасад (из-за попадания влаги).

  Это увеличит затраты на установку и облагораживание внешнего вида окна.

• Отказ от установки подставочного профиля. Это снижает гидроизоляцию и уменьшает качество и срок службы окна.
• Не проводится герметизация всех стыков. Отлив не будет выполнять защитные функции, и влага станет проникать на фасад здания.
• Неправильный выбор гидроизоляционных материалов. Например, медный или оцинкованный отлив нельзя плотно прикрепить к кирпичной кладке. Поэтому герметичность конструкции будет нарушена.
• Установка неправильного угла наклона. Подобная ошибка исправляется с трудом, а последствия у нее серьезные. Влага будет скапливаться на подоконнике или затекать внутрь окна.

Разновидности отливов

Отливы могут изготавливаться из абсолютно любых материалов, а также в любых формах. Основная задача этой конструкции состоит в том, чтобы производить сбор воды с поверхности кровли, а после транспортировать ее в дренажную или канализационную систему.

Отличия отливов по материалам:

• Отливы из оцинкованной стали. Толщина этой конструкции не превышает одного миллиметра. Для этих отливов предусмотрено покрытие с использованием пластизола или полиэстера, это выполняется для того, чтобы заглушить шум падающих капель дождя, в противном случае стальная поверхность будет лишь усиливать этот звук;
• Отливы из алюминия. Толщина этой конструкции также составляет около одного миллиметра. Алюминиевые отливы обрабатываются специальным лаком с двух сторон для того, чтобы сохранить изделие от возможной коррозии;
• Необработанная медь тоже является материалом для изготовления отливов. Эти конструкции дополнительно обрабатываются сплавом цинка и меди. Их характеризует привлекательный внешний вид и высокое качество, хотя цена отливов может быть очень большой для некоторых потребителей.
• Отливы из пластизола и полиэстера имеют высокую долговечность и прочностью. Помимо этого, им присуща стойкость к ультрафиолетовым лучам и небольшой вес. За счет этих характеристик, они сегодня пользуются очень большой популярностью. Также радует и удобный монтаж изделий, который можно сделать самостоятельно;
• Пластиковые отливы помогут выделить индивидуальность вашего жилища, предлагая огромную гамму цветов изготовления конструкций. Эти изделия не нуждается в особом уходе, не боятся перепадов температур. Огромная популярность пластиковых отливов еще объясняется и тем, что они почти не создают шума при дожде и имеют доступную цену.

Факторы, которые влияют на выбор отлива

• высокая стойкость к внешним факторам, в том числе атмосферные осадки и резкие перепады температуры;
• эстетическая функция, которая обеспечивает красивый внешний вид вашего жилища;
• защита крыши и стен от воздействия влаги.

Выбор отлива зависит именно от отсутствия или наличия этих основных характеристик. Каждый из вышеперечисленных материалов имеет свои особые преимущества, но некоторые из них выражены более ярче, другие не так видны.

На сегодняшний момент предпочтение больше отдается отливам, изготовленным из пластика и металла. Такие изделия покрываются особым слоем, который защищает их от коррозии. Качество изделия значительно зависит от марки стали и ее толщины.

Отливы, изготовленные из цветных металлов, тоже пользуются популярностью за счет своей высокого качества, привлекательному виду и долговечности. Но их цена на порядок выше обычных изделий, потому доступны только тем людям, которые готовы выделить необходимую (немалую) сумму денег на монтаж этой системы.

Пластиковые отливы

Эти отливы отлично будут служить в случае, если чердачное помещение дома используется в качестве жилой комнаты.

К основным достоинствам установки пластиковых отливов относятся:

• Удобство эксплуатации и скорость установки достигаются благодаря небольшому весу изделия;
• Доступная цена;
• Размер отлива равняется длине периметра сооружения;
• Удобный способ соединения – замок-кляймер;
• Стойкость к коррозиям;
• Несколько видов материала – полиэтилен и ПВХ;
• Стойкость к перепадам температуры и погодным явлениям;
• Пластиковые отливы разнообразны по цвету и дизайну, это дает возможность выбрать необходимый вариант четко под проект дома.

Нужно заметить, что отливы, сделанные из поливинилхлорида, немного надежней, это объясняется их термостойкостью. Но низких температур все-таки они не выдерживают. Также при установке в качестве дополнения потребуется труба, сечением не меньше 45 мм.

Расчет нужного диаметра водоотлива

Прежде чем начать работы по монтажу отлива нужно сделать расчеты его размеров, иначе вы рискуете соорудить конструкцию, которая не будет выполнять свои основные функции.

Площадь крыши можно рассчитать по такому принципу: площадь равняется длине крыши, включающую высоту крыши плюс длину ската, это значение делится пополам.

Нужно учесть и расстояния между водоотводами и между точками разворотов водосточного желоба. Желоба обязаны находиться выше дренажной системы.

На каждый скат кровли необходимо продумать установку двух желобов, диаметр одной конструкции должен быть не больше 125 миллиметров.

Критерии выбора

Купить сегодня отливы для окон не проблема. Ими торгуют все строительные магазины и рынки, есть даже интернет-порталы, где можно их заказать с доставкой. Что касается выбора, то с материалом, из которого эти оконные элементы изготавливаются, разобраны. Теперь, что касается наиважнейшего для многих критерия – цена изделия. В таблице ниже показаны расценки на все вышеописанные элементы оконного проёма. Конечно, многое будет зависеть от ширины, поэтому показаны средние пределы по регионам.

Цена изделия зависит от материала, из которого оно изготовлено, и размеров

Цена отливов для окон из металла:

• из оцинкованной стали без покраски: в пределах 300 руб. за погонный метр;
• из оцинкованной стали покрашенный: 350−400 руб./м;
• из алюминиевого сплава: 450−550 руб./м;
• из меди: от 650 руб. и выше.

Из ПВХ: 200−300 руб./м.

Watch this video on YouTube

Выбор по размерам

Что касается ширины, то она соответствует ширине подоконника – а это расстояние от оконной рамы до края стены. Сюда надо добавить 3−5 см на козырёк, который будет защищать вертикальную плоскость выступа, плюс придётся учесть угол наклона элемента. Отлив устанавливается именно под углом, чтобы атмосферные осадки смогли самотёком с него скатываться вниз.

Что касается длины, то и здесь не всё просто. Для расчёта данного размера берётся не ширина окна, а ширина оконного проёма. Его замеряют между внешними выступами, то есть по плоскости стены фасада. Делается это потому, что оконные откосы монтируются с уклоном в сторону улицы. К вопросу, что такое откосы на окнах. Это вертикальные плоскости торцов стены, которые придают оконному проёму законченный вид. Как таковых серьёзных назначений у них нет.

К измеренному параметру надо ещё добавить по 3−5 см с каждой стороны для загиба на откосы. То есть, сам отлив должен закрывать собой угол подоконника.Чисто конструктивно отлив – это фасонная планка, состоящая из трёх частей: полка монтажная, с помощью которой элемент крепится к оконной раме, сам отлив −в виде почти горизонтальной плоскости и капельник.

Схема наружного отлива

Виды оконных отливов, классификация по материалам

Неверно подобранный материал для изготовления отливов может стать причиной ряда нежелательных последствий, таких как подтеки на фасаде здания, частичное разрушение откосов окна, отслоение покрытия отлива с последующей коррозией.

Чтобы сделать правильный выбор, необходимо иметь представление о том, какие изделия более предпочтительны в каждом конкретном случае. Современный рынок предлагает следующие разновидности.

Оцинкованный отлив

При использовании такого варианта оконных водоотливов первую очередь необходимо уделять внимание качеству цинкового покрытия, которое должно быть равномерным и достаточной толщины. В противном случае атмосферные воздействия приведут к скорой коррозии и последующему разрушению отлива

Толщина оцинкованной стали, используемой для изготовления, также имеет значение. Слишком тонкие изделия более подвержены деформациям и создают больше шума, поскольку реагируют даже на незначительные порывы ветра. Не следует использовать чрезмерно массивные изделия, по причине их необоснованно высокой цены и нежелательных нагрузок на подоконную область фасада. Чаще всего применяют материал толщиной от 0,3 до 0,5 мм.

Положительные качества оцинкованных отливов:

• невысокая стоимость;
• доступность самостоятельного изготовления профиля;
• можно использовать на любых окнах.

Наиболее распространенным и выгодным во всех смыслах вариантом являются оцинкованные стальные отливы

Алюминиевый оконный отлив

Стандартные размеры алюминиевых оконных отливов

Это отливы, изготовленные из алюминия или его сплавов. Для производства используется листовой прокат толщиной 1–2 мм. В зависимости от изготовителя, такие оконные отливы могут иметь однотонное полимерное покрытие или покрытие, имитирующее натуральные материалы (камень, дерево). Еще для декорирования и защиты водоотливного профиля от атмосферных воздействий применяется анодирование поверхности.

Алюминиевый оконный отлив – это качественная, дорогая продукция, устойчивая к механическим воздействиям и рассчитанная на длительное использование в разных климатических условиях. К их недостаткам можно отнести сравнительно высокую стоимость и, свойственный всем металлическим изделиям, шум во время дождя или града.

Пластиковый отлив для окон

Использование на окнах пластиковых отливов наиболее практичный и эстетически обоснованный вариант. Они долговечны, неприхотливы в обслуживании, не подвержены коррозии, имеют презентабельный вид и легко монтируются. Особенно уместно использовать водоотливы из поливинилхлорида для отвода воды от пластиковых окон.

Процесс изготовления пластикового отлива

Ламинированные оконные отливы

Это покрытый декоративной пленкой металлический профиль. Для изготовления таких изделий используют оцинкованную сталь, которую сначала покрывают полимерной краской, после чего производят оклейку пленкой. Срок службы ламинированных отливов напрямую зависит от качества оцинковки, целостности пленки и профессионализма работ, предшествовавших ее поклейке.

При ламинировании металлопластикового профиля пленками возможны следующие варианты декора поверхности

Отливы для окон с использованием эпоксидной смолы

Это оконный водоотлив, изготовленный из эпоксидной смолы, армированной стекловолокном или другим волокнистым наполнителем, например, углеволокном. Устойчив к механическим повреждениям и агрессивным воздействиям окружающей среды. Изделиям из эпоксидной смолы не свойственно создавать шум во время дождя или гарда: стеклопластик отлично поглощает звук.

Недостатки:

• сравнительно высокая стоимость;
• ограниченный выбор цвета (белый, черный и коричневый).

Металлический отлив с полимерным покрытием

Технология изготовления заключается в покрытии оцинкованного металла полимерным красящим составом, которое, как правило, состоит из нескольких слоев. Качество изделия зависит от толщины металла и используемых для покраски материалов.

Такой отлив можно изготовить самостоятельно, приобретя лист соответствующего металла, можно купить готовое изделие или заказать, если подходящего размера нет в наличии. При установке пластиковых окон, чаще всего монтируются именно такие отливы.

Оконный металлический отлив — схема

Положительные качества:

• стойкость к коррозии;
• сравнительно невысокая стоимость;
• простота в установке;
• богатый выбор цветов.

Недостатки:

• шумят во время дождя;
• требуют бережного к себе отношения, по ним нельзя ходить, стучать, они не стойки к царапинам и прочим пагубным воздействиям.

Делаем правильный выбор

На рынке есть большое количество материалов, из которых изготавливают отливы для окон. Такое обилие продукции иногда озадачивает даже профессионального монтажника. Но не стоит соглашаться на первый попавшийся вариант отливов, т. к. он может очень быстро выйти из строя и понадобится замена. В худшем случае средства будут потрачены, а пользы отливы для окон не принесут. Одним из популярных материалов для отливов является оцинковка. Она имеет невысокую стоимость и проста в обработке. Обычно такие изделия для пластиковых окон продаются в серебристом цвете, но покрасить их можно по личному предпочтению. Для отливов высокого качества срок службы достигает 30 лет, что является идеальным соотношением цены и качества. Но стоит помнить, что расчеты приблизительны. Недостатком таких отливов является барабанная дробь при падении капель дождя, но для этого есть некоторые способы компенсации.

Обратите внимание! При выборе отливов из оцинковки обязательно попросите сертификат соответствия на материал, из которого он изготовлен. Оцените также толщину металла и качество покрытия. Более дорогим, но и имеющим больший срок службы является вариант из алюминия

Останавливать свой выбор стоит на тех отливах для окон, которые имеют порошковый способ нанесения покрытия. Благодаря инертности алюминия изделия практически не подвержен внешнему коррозионному воздействию. Даже если один небольшой участок отлива для окна оголяется, то после реакции окисления появляется пленка, которая защищает лист. Недостаток этого варианта такой же, как и в предыдущем варианте — плохая шумоизоляция

Более дорогим, но и имеющим больший срок службы является вариант из алюминия. Останавливать свой выбор стоит на тех отливах для окон, которые имеют порошковый способ нанесения покрытия. Благодаря инертности алюминия изделия практически не подвержен внешнему коррозионному воздействию. Даже если один небольшой участок отлива для окна оголяется, то после реакции окисления появляется пленка, которая защищает лист. Недостаток этого варианта такой же, как и в предыдущем варианте — плохая шумоизоляция.

Совет! Приобретайте отливы для окон, изготовленные в заводских условиях. Только так можно гарантировать одинаковые размеры у двух отдельных элементов. Это сыграет важную роль, если их придется стыковать в будущем.

Пластик по своей долговечности и устойчивости к химическим и коррозионным воздействиям также зарекомендовал себя неплохо. Его шумоизоляция после монтажа на порядок выше предыдущих вариантов отливов. Но у него есть другие нюансы и недостатки. Например, не все виды пластика хорошо переносят воздействие УФ лучей. Также вы не сможете покрасить такой отлив для окна в желаемый цвет. Точнее, покрасить сможете, но краска слезет очень быстро. Для таких решений может потребоваться дополнительная защита в зависимости от того, на какую из сторон света выходя окна.

Обратите внимание! На отливе обязательно должна быть защитная заводская пленка. Она позволит защитить его от повреждения во время транспортировки или монтажа. Также если после монтажа отливов планируются отделочные работы, то клей будет попадать на пленку, а не на металл

Впоследствии его легко будет удалить

Также если после монтажа отливов планируются отделочные работы, то клей будет попадать на пленку, а не на металл. Впоследствии его легко будет удалить.

Выбор, конечно же, неограничен только этими материалами для монтажа. Есть еще изделия из гранита и другого камня. Но монтируются они довольно редко и их цена высока. Останавливаться на них стоит в том случае, если вы решили построить особняк с уникальным оформлением. Срок службы гранитных практически ничем не ограничен, кроме тех случаев, когда на них может упасть что-то действительно тяжелое. Кто-то выбирает бронзу или медь, но отливы для окон из таких составов нуждаются в периодической полировке, т. к. со временем могут тускнеть и терять свой цвет. Существуют также варианты из древесины, с защитным покрытием.

Преимущества и недостатки материала для изготовления отлива

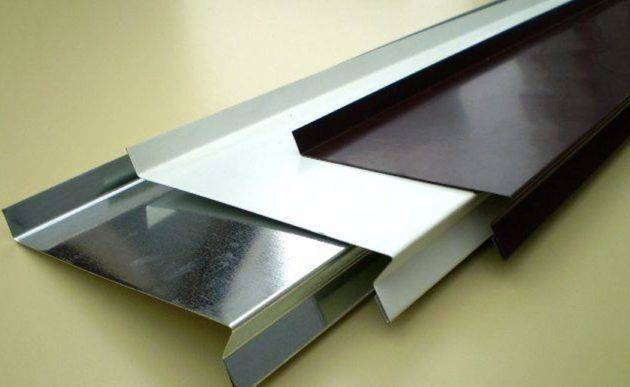

Рис. 3. Виды отливов.

Материалы, из которых изготавливают отливы имеют универсальный характер, но все же они различны по ряду характеристик. Как правило, первое, что бросается в глаза – это различная стоимость конструкции. Самым дешевым материалом является оцинкованный металл. Другой критерий – это шумоподавление. На первом месте здесь оказывается пластик. Третий критерий – устойчивость к морозу: металлы хорошо проходят тест низкими температурами, а пластик может повести себя непредсказуемым образом. Остановимся более подробно на каждом материале и его характеристиках.

Оцинкованный металл

Рис. 4. Оцинкованный отлив.

Отлив из оцинкованного металла прекрасно справляется со всеми функциональными требованиями:

• Он легкий и не перегружающий здание;
• Срок службы – до 50 лет;
• Устойчивость к деформациям и УФ лучам;
• Высокая морозостойкость;
• Крепление к любым материалам;
• Пожаростойкость.

Единственным весовым недостатком такого отлива является тот факт, что он не подавляет шум дождя. Для этого материала характерен гул при попадании на него капель. Однако даже этот недостаток контролируется с помощью мягкого изоляционного листа.

Алюминий

Рис. 5. Отлив из аллюминия.

То, что бросается в первую очередь в глаза в случае данного вида, – это его цена. Среди популярных материалов только медь стоит дороже. Однако за свои деньги вы получаете отлив, который:

• Отличается большой прочностью и стойкостью к износу;
• Переносит любые температурные изменения;
• Устойчив к коррозии;
• Эстетично выглядит с деревянным окном и может быть окрашен в любой необходимый цвет.

Недостатком данного вида является цена, а также тот факт, что металлический отлив не будет подавлять шум дождя.

Пластик

Рис. 6. Пластиковый отлив.

На сегодняшний день отливы из ПВХ набирают популярность в силу ряда характеристик:

• Шумоподавление – многие выбирают данный материал только из-за этой характеристики;
• Они недорого стоят;
• При должном уходе они способны долго прослужить;
• Такой материал прекрасно гармонирует с окном, существует возможность выбора огромного разнообразия цветов;
• Коррозия и влажность такому отливу не страшны.

Главным недостатком пластикового отлива является меньшая прочность по сравнению с металлическими (если на отлив упадет тяжелая ветка дерева, то он может треснуть). Помимо этого ПВХ непредсказуемо ведет себя под воздействием низких температур, а также при серьезных перепадах температур.

Как правильно установить отливы на пластиковые окна – на раму, под раму и другие варианты

Один из неправильных вариантов – установка отлива строго по ширине оконного проема – мы только что рассмотрели. Большее значение имеет и вызывает споры другая тема – монтаж под раму и на раму, допустимость второго варианта. Безусловно, правильным и даже не требующим пространных обоснований вариантом является монтаж под раму.

В этом случае стекающая по стеклопакету и профилю вода не затекает под, а однозначно попадает на отлив, и за счет его наклона и выступа удаляется за вертикаль стены. Правильная установка пластикового окна на подставочном профиле автоматически подразумевает, что ниже рамы оставляется место, а в профиле имеется специальный паз, в который заводится верхняя часть отлива. Но если установщики окон сделали свою работу недобросовестно?

Методически правильный вариант – демонтировать и правильно установить окно или разрушить перфоратором нижнюю горизонтальную часть проема, чтобы получить нужное пространство, завести отлив под раму. Но это дело хлопотное, причем при работе перфоратором можно случайно задеть элементы крепления и утепления по оконному периметру.

Поэтому установка отливов на пластиковые окна – это неправильно, но по ряду причин так приходится делать. Прикручивают отлив саморезами к ПВХ профилю и предпринимают особые меры по герметизации их стыка. Применяется резиновая лента, силиконовый герметик или их комбинация. Но даже в этом случае нельзя считать такой вариант надежным, как говорится, «на века».

Так должен быть установлен отлив на пластиковое окно

Как правильно выполнить узел примыкания отлива к пластиковому окну

Хорошо, если установка отливов на пластиковые окна ведется согласно законодательству. Как это часто бывает в России, каждый хочет получить денежку, но лишь немногие желают ее отработать.

Многим, наверное, не очень понятна сама постановка вопроса. У нас уже были монтажники, присобачили раму к проему, и нужно поставить отлив. Какой еще шов пластикового окна? Зачем это? Объясняем. По ГОСТ 30971, который успешно игнорируется большинством установщиков в силу того, что приложение В документа является рекомендуемым описаны общие правила выполнения стыков, швов и соединений. Вот что там вкратце говорится:

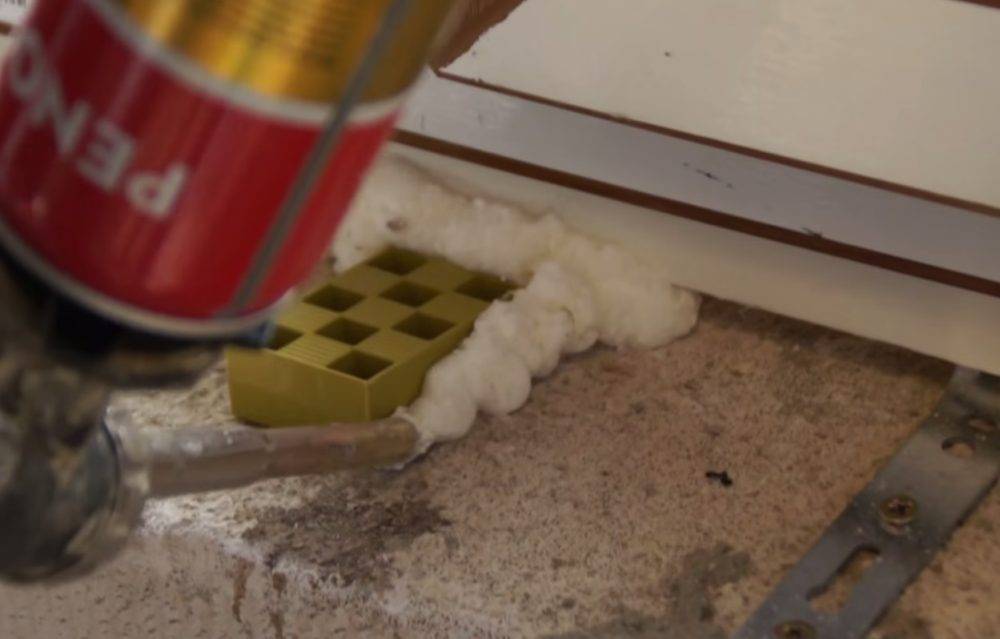

Установка окна на пену

1. Швы монтажные при установки пластикового окна выполняются пеной. Строители это называют продуванием. Но! Суть в том, что пена полиуретана жутко боится мороза. Вроде бы это гидроизолятор, но в его полости успешно затекает вода, после чего первый же мороз превращает внешнюю часть монтажного слоя в крошево. Если из помещения по периметру пластикового окна внутрь проникнет пар, то в сильный мороз процесс повторится, но уже изнутри. Вот так, подъедаемая с обоих концов льдом, монтажная пена выкрашивается. Затем анкерные пластины гнутся, будучи не в состоянии удержать тяжесть окна, и наступают неприятные последствия.

2. Защита швов от проникновения влаги проводится со всех сторон. Изнутри и снаружи это прежде всего пароизоляционная мембрана, которая не дает влаге проникать внутрь шва, зато в обратную сторону дозированно пропускает пар. Это базовые сведения о строительстве, более подробно об идее осушения сандвичей строительных конструкций читайте в разделах, посвященных каркасным домам. Но пароизоляционная мембрана не является единственным материалом. И вот в чем дело. Мембрану нужно наклеить одним концом на профиль, другим на оконный проем. Но! В месте прилегания оконной четверти у нас нет плоскости, лишь щель. Казалось бы можно наклеить пароизоляционную мембрану сверху, а как же тогда внешний вид? А чем это заделать? Наличниками и откосами? Слишком сложно, поэтому многие стандарты рекомендуют применять ПСУЛ (предварительно сжатую уплотнительную ленту). Она наклеивается на саму раму или четверть по трем сторонам периметр (исключая часть отлива). Со временем расширяясь, лента напрочь закупоривает доступ для воды внутрь шва. Наконец, со стороны стены гидроизоляция обеспечивается обработкой специальным праймером. Этот грунт не должен пропускать воду.

   Установленные окна

3. По ГОСТ 30971 подоконники и отливы можно сажать в том числе на пены. Как и откосы. В то же время допускаются и другие виды отделки с использованием утепления. Давайте посмотрим, как обычно монтируется отлив многими, вроде бы бывалыми мастерами. Для этого кусок профиля (чаще стального) отрезается по месту, по краям подгибается, на установочном зубце сверлятся отверстия для крепления к раме. Потом задувается шов прилегания к раме, змейкой пена кладется по низу проема, некоторые еще делают финишную прямую вдоль уличного края. И все! Отлив ставится на место, прижимается руками, привинчивается. Что нам здесь не нравится?

Установка отливов на пластиковые окна – критерии выбора

Основная задача отлива – удалять попадающую во внешнюю часть оконного проема влагу (во время дождя, снегопада), не давать ей скапливаться у нижней части рамы. Если влага будет накапливаться, она через не гидроизолированные стыки и поверхности проникает внутрь стен, слоя теплоизолятора, под ПВХ раму окна. Результатом этого становятся рост теплопотерь в доме и постепенное разрушение строительных конструкций. Итак, задачи отлива:

• собрать попадающую снаружи в оконный проем, стекающую по откосам и стеклу, профилю влагу;
• не допустить её проникновения под ПВХ профиль, в места стыка с откосами;
• вывести воду за вертикаль стены на 1-5 см.

Отлив на пластиковом окне

Последнее важно для того, чтобы вода не стекала по стене и не разрушала её. Эти задачи можно решить разными способами

При этом вдумчивый хозяин дома будет руководствоваться тремя условиями:

• цена;
• надежность выбранного материала;
• шумозащищенность.

При дальнейшем анализе мы также будем руководствоваться этими критериями. А предварительно поясним последний пункт. Люди по-разному оценивают значимость этого условия, но в любом случае желательно, чтобы во время дождя, при ударах крупных капель шума было как можно меньше. Решение вопроса обеспечивают правильный выбор материала и правильный монтаж отлива на пластиковом окне.
