Ленточный фундамент с монолитным перекрытием

Такелажные работы

ПК обладают немалым весом, манипуляции с ними непросты. В большинстве тяжёлых железобетонных изделий имеются закладные петли

для зацепа крюков стропальных тросов. Однако, выпускается ряд многопустотных железобетонных перекрытийбез петель . Плиты из ячеистого бетона, производимые по лицензиям немецких компаний, также не оснащаются такелажными петлями. Для подъёма таких ПК применяютзахватные устройства, так называемые кондукторы . ПК, не оснащённые петлями, обладают трапециевидным сечением, сужающимся кверху. На боковых поверхностях имеются выступы, за которые фиксируют зацепы кондуктора.

Расчет размеров фундамента

Расчеты толщины плиты исходят из размеров самого дома. Минимальная высота фундамента – десять сантиметров. Такая плита используется в качестве основания для гаража, или небольшой хозяйственной постройки. Во время строительства загородного жилища размеры монолита не должны превышать 25 сантиметров. В этом случае легче будет монтировать каркас из арматуры, а также заливать конструкцию.

Количество песка и щебня рассчитывается по следующей схеме. Толщина подушки под бетон умножается на площадь заливаемой плоскости. В результате вычисляется необходимая кубатура подсыпки. Гидроизоляция с каждой стороны должна на 15 сантиметров быть больше всей плиты. Так как в природе не существует таких широких полотен, то несколько отрезков нужно укладывать внахлест с минимальным наложением в 150 миллиметров. Кубатура бетона рассчитывается по той же схеме, что и подсыпка: толщина предполагаемого основания умножается на его площадь.

Арматура для каркаса монолитной плиты

Размеры и количество щитов для опалубки высчитывается исходя из величины периметра монолитной плиты.

Длина арматуры (диаметр 14) вычисляется следующим методом. Замеряется длина и ширина фундамента. Желательно, чтобы прутья были целыми. Чем меньше стыков – тем крепче конструкция. Если отрезки металла будут соединяться, тогда минимальный нахлест должен быть 30 сантиметров. Вначале укладываются самые длинные прутья, а затем, поперек них – те, что короче. Между собой они связываются «катанкой» (мягкой вязальной проволокой). Таких сеток (с ячейкой в 400 миллиметров) должно быть две: одна внизу, а другая – вверху предполагаемого фундамента. Между собой они должны быть соединены вертикальной арматурой.

Общая схема возведения

Существуют два варианта реализации плитного основания на ленте:

С цокольным этажом

В данном случае основную нагрузку на себя принимает ленточное основание. Оно устанавливается по периметру, а плита служит, по сути, перекрытием 1 этажа (нулевого уровня).

Схема строительства:

  • На подготовленной площадке выкапывается котлован на определенную глубину.
  • Создается слой засыпки из ПГС.
  • Устанавливается опалубка по форме ленты, изготавливается армпояс.
  • Производится заливка ленты.
  • Выдержка ленты по всем нормам технологии — 28 дней.
  • Установка сплошной палубы, опирающейся на края ленты. Для надежности и неподвижности она подпирается снизу брусками. Фактически, это нижний слой опалубки под плиту, поэтому строить надо с учетом веса материала. В палубе делаются колодцы в местах будущих проходов для людей или коммуникаций.
  • Установка арматурного каркаса.
  • Заливка бетона, выдержка до полного затвердения.

Этот вариант довольно сложен и требует привлечения опытных специалистов. Иногда процесс ускоряют и упрощают, устанавливая готовые плиты перекрытия.

ОБРАТИТЕ ВНИМАНИЕ!
По технологически требованиям длина свободно висящей плиты без дополнительных опор не должна превышать 6 м.

Методика определения толщины плиты

Плиту фундамента дома или хозяйственных построек рассчитывают как сложный конструктивный элемент, несущие способности которого определаются взаимодействием армирующего каркаса и бетона. В качестве ориентира служат следующие факторы:

  • расстояние между рядами каркаса из прутьев при двухслойном армировании плиты;
  • толщина бетонного слоя, расположенного выше и ниже арматуры;
  • сечение арматуры.

При расчете толщины основания необходимо учитывать вес будущего дома

Чтобы рассчитать размеры более точно, сначала необходимо определиться с нагрузками на фундамент. Суммарная величина постоянных нагрузок определяется с учетом массы стен, перекрытий и кровли и высоты здания.

Если в качестве основания служит монолитная плита фундамента, то ее толщина для двухэтажного дома из газобетона или построенного по каркасной технологии будет составлять от 200 до 250 мм.

Для аналогичного здания из кирпича или бруса с массивными перекрытиями слой бетона не может быть меньше 250‑300 мм при объемном армировании в два ряда. Хозяйственные сооружения, веранды и помещения для хранения инвентаря устанавливают на плиты высотой 100-150 мм.

В качестве арматуры для плиты при возведении легких построек используют стержни, минимальный диаметр которых составляет 10 мм. Для кирпичного двухэтажного дома понадобятся прутья сечением 10-16 мм. При использовании стержней разных размеров арматуру большего диаметра располагают в нижнем ряду, поскольку плита в этом месте испытывает наибольшие нагрузки на изгиб.

В итоге глубина котлована для плитного фундамента включает следующие слои:

  • Геотекстиль. Его используют на илистых почвах, чтобы предотвратить перемешивание грунта и песка.
  • Песчаная подушка. Для ее сооружения следует использовать материал с зернами средних размеров, которые позволят сократить усадку. При укладке подушки необходимо проводить уплотнение каждого слоя.
  • Бетонная подготовка. Ее применяют для массивных домов из кирпича или бетона для упрощения монтажа гидроизоляции. В качестве подготовки служит слой бетона 5-7 см толщиной.
  • Гидроизоляция. Ее размеры зависят от параметров используемых материалов.
  • Монолитная плита, толщину которой рассчитывают индивидуально.

Рекомендуем посмотреть видео о том, какую толщину должна иметь плита основания и как правильно ее залить.

Уход после заливки

Если говорить об уходе за таким изделием, то следует сказать, что в процессе его застывания исходит немало тепла, а это становится причиной быстрого испарения влаги. Ее недостаток ведет к деформации бетонного покрытия, по причине чего на первых порах следует смачивать плиту водой на регулярной основе. Лить ее можно либо ведрами, либо при помощи шланга со специальным распылителем. Перед этим на бетон можно положить тряпки и наливать воду.

При жаре бетон следует накрывать полиэтиленом, чтобы плита не потрескалась. Опалубку можно убирать уже через 10 суток после последнего смачивания. Обычно плита набирает прочность приблизительно 3-4 недели. Когда этот срок пройдет, можно продолжать строительные работы.

В следующем видео вас ждет возведение монолитной плиты перекрытия своими руками.

Перекрытие по фундаменту

Из чего перекрытие по фундаменту дешевле и проще? Перекрытие по фундаменту должно отвечать одновременно следующим требованиям:

  • минимально возможная стоимость;
  • быть надежным, способным нести нагрузку (с запасом прочности) от мебели и от людей, находящихся на перекрытии;
  • возможность выполнить работы в одиночку или с минимальным привлечением ресурса со стороны.

Какие варианты, перекрытия рассматривал и какой, оптимальный вариант (с моей точки зрения) выбрал. Имеем наружные размеры по фундаменту 8,8 х 8,0 м, при этом пролет 8,8 м разделен пополам несущей стеной,  и пристройку 2,5х2,0 м.

Вариант 1. Перекрыть пустотными плитами

Пролеты, два по 4 метра или  один на 8 метров, вполне реально закрыть плитами.  Потребуются плиты перекрытия, подъемный кран и 1-2 пары рук. Будет надежно, пролеты небольшие (4 м), нагрузку плита выдержит,  быстро делается.

По стоимости исполнения

Подъемный кран на 5-6 часов (можно найти по 1500 руб./час) — минимум 5×1500 приезд 1500 = 9000 руб. За 5 часов, думаю, справимся. —  нужны плиты перекрытия  3,9 м х 1,2 м —   13 шт × 5885 = 76505 руб. (одну убираем где будет вход в подвал) плюс плиты 2,4 х 1,0 м — 2 шт× 3670 = 7340 руб.

Стоимость плит перекрытия с доставкой 76505+7340+1500 = 85345 руб. (прайс 2014 года с ценами  на плиты перекрытия с сайта завода-производителя плит). Есть бесплатный помощник, цементный раствор и др. мелочи не учитываем.

Итого получаем минимум 94345 руб.

Вариант 2.  Деревянные перекрытия

Потребуется брус, доска пятидесятка на черновой пол,  один человек может справиться, делается быстро.

Чтобы обеспечить надежность конструкции  (400 кг/м2) при перекрытии пролета в 4,0 м возьмем брус (ель) 100х200 мм. Стандартная длина 6 м, для лаг с шагом 0,85-0,9 м и доску 50х120 мм или 50х150 мм стандартная длина 6 м.

По стоимости исполнения:

Брус 100х200х6000 мм,  с шагом между балками 0,9 м  — 20 шт. будет достаточно, чтобы перекрыть основной и пристройку (куски по 2 метра будем отрезать от бруса при перекрытии пролета в 4 м.).

Получаем: 0,1×0,2×6×20 = 2,4 м3 х 6800 руб./куб. = 16320 руб. (можно найти стоимость бруса при таком сечении ).

Доска пятидесятка, потребуется перекрыть площадь 8,4 х 7,8 = 65,52 и пристройка 1,6 х 2,1 м =  3,36 м2. Всего 68,88 м2. Потребуется 3,83 м3 доски пятидесятки (50х150х6 м). Возьмем с запасом досок (10% от объема), получим: 3,83   (10%) = 4,21 м3 × 6300 руб./куб = 26 523 руб. —  две коробки гвоздей «сотка» по 5 кг каждая, получим 10кг×65 руб = 650 руб. Рабочие руки и другие мелочи считаем бесплатно.

Итого получаем минимум 43493 руб.

Вариант 3. Монолитная плита

В результате должна получиться монолитная железобетонная плита, перекрывающая необходимые пролеты между опорами (между сторонами фундаментной ленты).

Сразу скажу, что я выбрал этот вариант исполнения перекрытия.

Что необходимо:

Арматура металлическая. Я использовал арматуру диаметром 12 мм. Также остатки арматуры диаметром 10 мм из ранее купленной партии;

Сетки-карты из проволоки, диаметром 4 мм, с ячейкой 15 см. (1768 руб.);

цемент (6300 руб), песок, вода;

на первом этапе заливки: одна пара рук, бетономешалка, бензогенератор;

на втором этапе заливки: две пары рук, товарный бетон марки М200, автомиксер (19710 руб.);

полиэтиленовая пленка черная(400 руб.)

Итого: 34178 руб+10% = 37596 руб.

Как укладывать плиты перекрытия на фундамент – виды плит и нюансы технологии

Не всегда начинающие строители имеют полное представление, как правильно уложить плиты перекрытия на фундамент. Несмотря на кажущуюся простоту операции, имеется ряд нюансов.

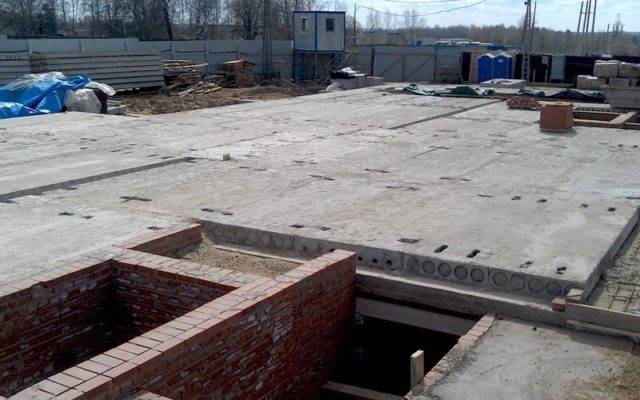

В монтаже плит перекрытия на фундамент заключается завершение большого этапа строительных работ

Важно знать, что для разграничения цокольной и жилой части строения, используют различные способы монтажа перекрытий:

сооружают цельную плиту из армированного бетона. Для этого производят монтаж опалубочной конструкции, размещают в ней арматурную решетку и выполняют бетонирование. Несмотря на повышенные прочностные характеристики, монолитный вариант отличается увеличенной трудоемкостью и дороговизной, а также требует увеличенного объема бетонной смеси;
возводят перекрытия из стандартных плит, произведенных на заводах ЖБИ. Перекрытие, сформированное из отдельных панелей, устанавливается с использованием грузоподъемного оборудования и обеспечивает необходимый запас прочности

При монтаже следует обратить внимание на горизонтальность поверхности фундамента и тщательно заделать швы.

Повышенной прочностью и используется чаще, чем монолитный вариант обладает сборная конструкция

Они имеют определенные конструктивные отличия:

  • полые панели легко отличить по продольно расположенным внутренним полостям. Пустоты имеют круглую или овальную форму. Пустотные плиты отличаются уменьшенным весом, и не создают повышенной нагрузки на фундамент дома. Благодаря наличию внутренних полостей, изделия эффективно шумоизолируют помещение и обладают повышенными теплоизоляционными характеристиками;
  • шатровые плиты имеют характерное П-образное сечение благодаря параллельно расположенным ребрам усиления. Ребра усиления повышают жесткость конструкции, увеличивают прочностные характеристики и позволяют ребристым панелям воспринимать повышенные нагрузки. Отличительная особенность ребристых панелей – повышенная стойкость к воздействию деформаций;
  • сплошные плиты не имеют внутренних полостей, что легко определить визуально, взглянув на торец изделия. Цельные панели отличаются увеличенным весом и укладываются на усиленную фундаментную основу. Цельная конструкция, усиленная арматурной проволокой, отличается высокими прочностными характеристиками, однако имеет увеличенную теплопроводность.

Плиты перекрытия имеют конструктивные отличия

Следует тщательно изучить технологию монтажа, и обратить внимание на следующие нюансы:

  • отсутствие высотных перепадов. При отклонении от горизонтальности до 50 мм, плоскостность поверхности обеспечивается цементным раствором;
  • величину опорной поверхности. Размер зависит от материала стен, и составляет 125 мм для кирпичной кладки и 60 мм для железобетона;
  • надежность крепления сборных плит. Для фиксации панелей применяют анкерные крепления или соединяют элементы перекрытия за строповочные проушины;
  • консистенцию цементного раствора. Следует применять цементно-песчаную смесь без каменистых включений, вызывающих перекосы плит при установке;
  • расстояние между противоположными сторонами фундаментного основания. При проектировании фундамента учитывается стандартная длина плит.

Действующие нормативные документы предусматривают возможность установки перекрывающих плит различными методами:

  • путем опирания панелей по ширине изделия на две параллельно расположенные торцевые плоскости фундамента;
  • способом укладки изделий на П-образный контур, образованный торцевыми плоскостями фундаментной основы.

С опорами по двум сторонам следует укладывать на фундамент перекрытия

Алгоритм действий по монтажу плит:

  1. Выполнение подготовительных мероприятий. Они включают доставку к месту монтажа панелей и их складирование, а также обеспечение горизонтальности фундамента.
  2. Осуществление работ по монтажу панелей. Для этого подготавливается грузоподъемное оборудование, необходимые инструменты и завозятся стройматериалы.
  3. Производство работ по герметизации внутренних полостей и стыков, а также усиление перекрывающей конструкции с помощью анкеровки или дополнительного армирования.

При выполнении каждой стадии работ имеются определенные нюансы. Остановимся на особенностях каждого этапа.

Определенные нюансы имеются при выполнении каждой стадии работ
