Самостоятельная установка и регулировка дверного доводчика

Регулировка доводчика двери в процессе эксплуатации

Устройство, смонтированное и отрегулированное правильно, гарантирует безупречную работу долгое время. Однако масло внутри механизма по-разному реагирует на смену погодных условий, а значит, и пружина будет сжиматься по-разному. Характеристики системы изменяются после холодов и иначе проявляются в летнюю жару. Это нормативные показатели, и регулировка доводчика двери возможна своими руками без вызова специалиста. Главное, вовремя это сделать и учесть некоторые нюансы:

• подробно изучить инструкции по доводчику, точно следуя каждому описанному шагу;
• винт № 1 провернуть против часовой стрелки на ½ оборота, чтобы отрегулировать вылет;
• винт № 2, повернутый на ¼ оборота по часовой стрелке, определяет скорость открывания;
• винт № 3 (боковой) определяет силу движения створки.

Причины регулировки

Любой механизм в результате длительной эксплуатации утрачивает свои первоначальные характеристики. Так и доводчик, отклоняясь от настроек, может закрывать створку очень медленно или с грохотом. Ремонт доводчика, проведённый вовремя, и регулировка его механизма позволят избежать в дальнейшем более серьёзных проблем. Причинами для корректировки работы устройства могут быть следующие события.

1. Профилактическую проверку работы всей системы необходимо производить 1-2 раза в год.
2. В преддверии низких зимних или высоких летних температур профилактика обязательна. При падении или подъёме температур масляный наполнитель изменяет свои свойства, и движение полотна зимой замедляется. В летнюю жару состав наполнителя, наоборот, разжижается и вызывает ускорение и удары створки о коробку. Проблемы можно избежать, своевременно отрегулировав механизм.
3. При возникновении сбоев корректировка работы механизма особенно нужна. Если замечены неисправности, следует провести осмотр и починить поломки.

Советы: как ослабить доводчик двери

Когда установленные настройки не нравятся пользователям, работу устройства корректируют дополнительно. Отрегулировать доводчик можно с помощью винтов. Если дверь двигается туго, и надо прилагать немалые усилия, винты следует ослабить, и полотно будет работать легко и мягко. Полное ослабление винта позволяет держать полотно открытым при необходимости.

Это интересно: Регулировка доводчика двери инструкция (видео)

Регулировка доводчиков

Перед тем, как отрегулировать доводчик дверной, необходимо иметь:

• Пассатижи.
• Ключи гаечные.
• Отвертку.

По инструкции, прикладываемой к изделию, можно произвести корректировку устройства своими руками. Несколько функций, имеющихся в механизме, можно отрегулировать простыми методами. А как отрегулировать доводчик, подскажет видео.

Регулировка скорости перемещения

Работа доводчика аналогична работе автомобильного амортизатора.

• Человек, прикладывая некоторое усилие, открывает дверь.
• Этим усилием, через встроенную систему рычагов, сжимается силовая пружина доводчика.
• Пружина взводится, и при освобождении начинает обратный ход.
• Пружина свое усилие передает на шток или зубчатую рейку, которая через эту систему рычагов, пытается вернуть конструкцию в начальное положение.
• Шток, передвигаясь в масляной среде, проводит состав через жиклеры.
• Из-за гидравлического сопротивления жиклеров, масло препятствует передвижению штока.
• Пружина с усилием продолжает толкать шток, и дверь начинает закрываться с определенной скоростью.
• Для изменения скорости, уменьшается или увеличивается сечение жиклера, который пропускает масло.

Для изменения скорости в приборах, устанавливается регулировочный винт. На представленном ниже фото, он обозначен значком «С».

При вращении винта изменяется скорость закрытия дверей. Так выполняется регулировка доводчика дверного «Дипломат». Его винты для регулирования расположены на торцевой части прибора. При этом скорость движения полотна может изменяться в диапазоне открывания дверей от 15° до 180°.

Настройка скорости закрывания двери должна проводиться регулярно, не менее чем через полгода. Это нужно для профилактических целей, и из-за возможного изменения физико-химических свойств масла. Чтобы лучше представить процесс, стоит посмотреть видео в этой статье.

Установка дохлопа

Очень актуальна такая функция, как дохлоп. Такая регулировка особенно важна для конструкций дверей с мягкими уплотнениями, кодовыми и магнитными замками. Что и как сделать подскажет видео.

Таким дверям очень важно, как происходит момент их закрытия. Диапазон перемещения полотна располагается в промежутке от 0° до15°

В таком диапазоне полотно должно закрываться достаточно медленно и надежно

В таком диапазоне полотно должно закрываться достаточно медленно и надежно.

Для настройки доводчиков дверей, предусматривается винт регулировки дохлопа. При его вращении будут меняться характеристики передвижения полотна в диапазоне от 15°.

Винты для регулировки скорости и дохлопа, расположены на панели изделия рядом.

Винт дохлопа, как и регулировка скорости требует большой осторожности при работе с ним. Регулировка дохлопа должна проводиться лишь после окончания отладки скорости движения дверей

Поворачивая регулировочный винт по часовой стрелке, можно уменьшить скорость, а против нее – увеличить

Поворачивая регулировочный винт по часовой стрелке, можно уменьшить скорость, а против нее – увеличить

Регулировка дохлопа должна проводиться лишь после окончания отладки скорости движения дверей. Поворачивая регулировочный винт по часовой стрелке, можно уменьшить скорость, а против нее – увеличить.

Регулировка открытого положения двери

Бывают случаи, когда дверь требуется длительное время держать в открытом виде. В этом случае нужно знать, как правильно выполнить регулировку доводчика, чтобы проем был открытым.

Механизмы имеют функцию сдерживания при открытом положении дверей — «hold open». Ее настройка выполняется при открытой на 90° двери, затягиванием фиксатора.

• Двери остаются открытыми при их распахивании на нужный градус.
• В приборе срабатывает фиксатор, который удерживает дверь в открытом положении, на необходимый промежуток времени.

• Для закрытия двери, достаточно ее слегка потянуть на себя, и фиксация снимется.
• При неполном распахивании, полотно перемещается в обычном режиме без задержек.
• Величина натяжения пружины устанавливается регулировочной гайкой.
• Вращая ее по часовой стрелке, можно увеличить угол раскрытия двери. А откручивая против часовой стрелки, повышается усилие для передвижения дверного полотна.

Выпускаются модели устройства с дополнительной функцией hold-open, позволяющей застопорить дверь под углом от 90° до 100° на определенное время, для проветривания помещения или других целей.

Для каждого типа двери необходимо правильно выбирать доводчик — устройство и регулировка всех функций аппарата, должны выполняться так, как рекомендует инструкция по эксплуатации. Установка прибора на дверь снижает нагрузку на петли при передвижении полотна.

Как установить устройство на калитку

Для калитки вам понадобится купить морозостойкий уличный дверной доводчик, такие модели могут эксплуатироваться снаружи.

У всех калиток имеется боковая стойка, но часто отсутствует верхняя перекладина. Если это ваш случай, механизм придется крепить к боковой стойке, для этого разверните крепежную пластину вдоль стойки.

При выборе устройства для работы на улице, учтите, что не стоит брать гидравлические доводчики. Масло внутри корпуса такого устройства может менять свое состояние из-за морозов, это приводит к плохой работе механизма, калитка закрывается очень медленно. Избежать подобных проблем просто – выберите пневматический доводчик.

Типы доводчиков и способы установки

Установка плавно закрывающего дверь механического устройства снижает нагрузку на фурнитуру, оберегает петли и саму конструкцию от преждевременного износа. Оборудовать им можно и входную, и межкомнатную дверь, и дверь между домом и банной пристройкой или гаражом.

Различия в способе монтажа определили классификацию доводчиков, делятся которые на:

• накладные механизмы, устанавливаемые на коробочный брус или на полотно, или в дверные петли вместо стержня;
• напольные конструкции, закладка которых производится в период устройства напольного покрытия и проектируется обычно заблаговременно;
• скрытые устройства, расположенные или в коробке при достаточной ее мощности, или в полотне. Для оснащения данным типом механизмов нужно фрезеровать полости, за осуществление чего без опыта не стоит браться.

Самой простой и доступной для неопытного исполнителя будет накладная установка доводчика на дверь, процесс которой в большинстве случаев подробно описан изготовителем. Заботливые производители сейчас прилагают к своим изделиям не только подробное описание, но и точно повторяющий контур механизма шаблон с четкой разметкой точек для крепления. Практически все действия осуществляются согласно стандартному алгоритму, но существуют нюансы, забывать о которых не нужно.

Варианты монтажа конструкции

Механизмы с рычагами или со скользящими каналами крепить можно, как с внутренней, так и с наружной стороны межкомнатной дверной конструкции. Только на наружную сторону входных дверей устанавливать устройство нежелательно из-за негативного влияния характерных перепадов атмосферной температуры.

Дело в том, что плавность хода управляющей рычагом пружины обеспечивает переменное перетекание машинного масла из одной полости в другую. А оно в морозы становится более вязким и густым, а в жару более жидким. Стало быть, из-за температурных колебаний регулировать работу устройства придется чаще, чем указано производителем, что в конечном итоге сокращает рабочий ресурс системы.

Можно выбрать одну из трех распространенных схем монтажа:

• Стандартная установка предопределяет фиксацию основного рабочего органа на полотне. Рычаг при такой схеме расположения крепится к притолоке дверной коробки.
• Верхняя схема диктует крепление механизма на притолоке – верхнем коробочном брусе, а башмак рычага привинчивается к дверному полотну.
• Параллельное расположение подобно стандартному варианту, но рычаг крепится не перпендикулярно, а параллельно с помощью монтажного уголка.

Зависит схема установки доводчика двери от варианта расположения петель. То есть, от направления движения полотна при открывании/закрывании. Если дверь открывают «на себя», то монтаж устройства осуществляется стандартно на полотно, а рычаг крепится к коробочному брусу. Вариант «от себя» заведомо предполагает верхнее крепление устройства к притолоке с фиксацией рычага на полотне.

Бывают еще нестандартные случаи, такие как, например, недостаточная высота дверного просвета. Но ушлые разработчики нашли выход из конструктивно сложных ситуаций, предложив домашним и профессиональным мастерам монтажные уголки и пластины.

Установка дверного доводчика в подобных случаях выполняется по параллельной схеме двумя способами:

• рычаг крепят параллельно, установив башмак его на монтажный уголок, зафиксированный на коробке;
• основной орган доводчика крепят к коробочному брусу с помощью монтажной пластины.

Кратко о доводчиках со скользящей тягой

Устройства со скользящей тягой привлекают оптимизированным дизайном, практически не нарушающим декор интерьера. Среди плюсов возможность модернизировать устройство электромагнитным фиксатором или пожарным сигнализатором. Функционируют такие доводчики с большим усилием, и нет возможности контролировать их работу, но оснащение эластичным ограничителем-вставкой позволит задавать необходимый угол раскрытия створки. Большинство модификаций устанавливается по схемам, аналогичным вышеописанному перпендикулярному варианту. А вот универсальные модели со скользящей канальной тягой можно монтировать с обеих сторон.

Внимание. Монтаж канальных (слайдерных) доводчиков со стороны, обратной стороне расположения дверных петель, диктует оснащение устройства ограничителем угла открывания полотна

Заменить его может встроенный в слайдер специализированный стопор

Заменить его может встроенный в слайдер специализированный стопор.

Монтаж доводчика

Как установить дверной доводчик своими руками? Работа производится в несколько этапов:

• подготовка инструмента и ознакомление со схемой, прилагающейся к устройству;
• монтаж доводчика;
• регулировка устройства.

Подготовка

Для крепления доводчика к двери потребуется подготовить следующий набор инструментов:

• дрель с набором сверл;
• мерительные инструменты;
• набор отверток или шуруповерт.

Все крепежные болты входят в комплект устройства.

После подготовки инструментов рекомендуется изучить схему установки, прилагаемую к устройству. Доводчик крепится:

• на дверное полотно при условии, что дверь открывается внутрь помещения. В этой ситуации рычаг устройства монтируется на дверную коробку;
• на дверной косяк, если дверь открывается наружу. В этих условиях рычаг доводчика необходимо закрепить на двери.

Правильное расположение элементов доводчика на двери

Перед установкой устройства рекомендуется проверить работоспособность всей дверной фурнитуры и при необходимости провести регулировку или смазку отдельных элементов.

Установка

Как поставить устройство на дверь, надежно закрепить его и подготовить к работе? Монтаж доводчика двери осуществляется следующим способом:

1. в первую очередь в месте установки устройства производится разметка. Для упрощения этой процедуры и уменьшения риска неправильного определения точек крепления к устройству прилагается схема установки, выполненная в натуральную величину. Для определения точек крепления готовый шаблон (схема) крепится к двери скотчем или любым иным, наиболее удобным способом. Далее при помощи маркера (карандаша) выделяются места расположения крепежных болтов;

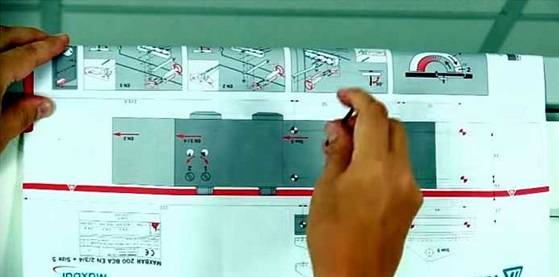

Определение мест расположения крепежных болтов по шаблону

1. в отмеченных местах высверливаются отверстия. При подготовке отверстий необходимо подобрать сверло максимально соответствующее размерам крепежных болтов;

Подготовка отверстий для крепления устройства

1. фиксируются отдельные части доводчика. Установка корпуса устройства производится таким образом, чтобы регулировочные болты были направлены в сторону расположения дверных петель;

Фиксация отдельных частей доводчика

1. к корпусу доводчика присоединяется рычаг-тяга. Для присоединения рычага в нижней части корпуса расположен специальный винт, который после соединения устройств затягивается.

Как производится установка доводчика на дверь, рассказано на видео.

Регулировка

Заключительный этап монтажа доводчика – это регулировка устройства. Инструкция по регулировке должна прилагаться к доводчику. Если описания регулировки нет, то можно руководствоваться следующей схемой:

• отрегулировать можно скорость закрытия двери до момента захлопывания (регулировка от 90º до 15º) и скорость доводки (от 15º до 0º);
• для регулировки на корпусе доводчика располагаются специальные болты. В некоторых моделях болты могут быть скрыты за декоративной накладкой;
• вращать регулировочные винты необходимо медленно, приблизительно по ¼ оборота до момента получения оптимальных результатов.

Нельзя выкручивать регулировочные винты полностью, так как это приведет к неработоспособности устройства.

Болты для окончательной регулировки доводчика

В процессе использования доводчик рекомендуется постоянно проверять, при необходимости заменять смазку основных элементов устройства. При соблюдении правил подбора, монтажа и использования доводчик прослужит длительный период времени.

Ограничения в регулировке доводчика

Для того чтобы устройство работало стабильно и легко регулировалось, при его эксплуатации требуется соблюдение некоторых ограничений.

1. Настраивая механизм, винты нельзя проворачивать от исходной позиции более, чем на 2 оборота. При несоблюдении правила произойдёт вытекание масла, что плохо повлияет на функционал конструкции, а ремонт дома дверного доводчика довольно сложен.
2. При монтаже надо внимательно следить, чтобы конструкцию не перекосило, иначе поломки неизбежны.
3. Подпирать незакрытую дверь различными предметами недопустимо. Для этого имеется специальная опция.
4. Загрузка полотна тяжёлыми предметами запрещена, поскольку от дополнительной тяжести произойдёт перекос диагонали.

Виды доводчиков

Для начала, я расскажу немного о доводчиках, что они представляют собой. Доводчик крепится на дверные полотна, и делает закрывание двери тихим и плавным. С доводчиком дверь закрывается самостоятельно, и аккуратно. Благодаря ему полотно дольше прослужит.

Доводчики делятся на три вида, выбор не большой, но можно подобрать по вкусу.

Верхние доводчики, самые распространенные,  легки в установке. Их можно увидеть на входных дверях в здании.

Устройства механизма делятся на два вида:

1. Зубчатый привод, популярный вид;
2. Со скользящим стержнем. Есть шансы вырваться вперед по популярности.

Напольные (нижний), такой вид доводчика выйдет немного дороже, способ монтажа сложнее. Отличие между «верхним» и «нижним», в том, что у второго вида отсутствует рычаг приводящий ось в движение. Очень хорошо подходит для дверных конструкций, которые открываются в обе стороны. Напольный доводчик, можно увидеть на стеклянных дверях.

Скрытые доводчики. Такой вид практически не заметен. Монтируется в дверь при ее изготовлении, нижняя часть устанавливается в пол.

Они делятся на два вида:

1. Скользящий стержень – схож с верхними доводчиками, отличается своей миниатюрностью, легко спрятать в дверном полотне или коробке;
2. Петля-доводчик – маленькое на столько, что вся система встроена в дверную петлю. Очень удобный вид доводчика, имеет ряд недостатков. Первый, его нельзя установить на массивные полотна, а из-за размера теряется рабочий ресурс, такую систему стоит правильно установить иначе все будет «впустую».

Классификация доводчиков

Поскольку вес и размер полотен различен, а наугад покупать количество доводчиков нет смысла. Так как на дверную массу в 20 кг. не нужно большого количества доводчиков, ведь от их переизбытка дверное полотно будет открываться сложнее.

Класс	Ширина двери (см.)	Масса двери (кг.)
1	до 7,5	до 20
2	от 7,5 до 8,5	от 20 до 30
3	от 8,5 до 9,5	от 30 до 50
4	от 9,5 до 11	от 50 до 80
5	от 11 до 12,5	от 80 до 100
6	от 12,5 до 14	от 100 до 120
7	от 14 до 16	от 120 до 160

Думаю, эта таблица поможет разобраться с количеством приобретения доводчиков на дверь.

Какой доводчик выбрать

Выбор зависит от пропорций дверной коробки, от веса и размера. Можно взять два вместо одного, но более мощного.

Для дверей расположенных внутри помещения используют от 3 до 5 класса. Если дверная конструкция достаточно легкая, то можно использовать классы ниже, например 1 или 2. Если дверное полотно достаточно тяжелое, то необходимо выбирать из 5 и 6 класса. А 7 класс подходит для бронированной двери.

Принцип действия

Он состоит из корпуса с механизмом, и рычажной тяги. Механизм оснащен мощной пружиной, она расположена в капсуле с маслом, когда происходит сжатие (когда открывают дверь), пружина плавно возвращается в первоначальное положение (происходит закрытие полотна). Думаю, более подробно описывать механизма работы не имеет никакого смысла. А принцип работы понятен.

Типы доводчиков и способы установки

Установка плавно закрывающего дверь механического устройства снижает нагрузку на фурнитуру, оберегает петли и саму конструкцию от преждевременного износа. Оборудовать им можно и входную, и межкомнатную дверь, и дверь между домом и банной пристройкой или гаражом.

Различия в способе монтажа определили классификацию доводчиков, делятся которые на:

• накладные механизмы, устанавливаемые на коробочный брус или на полотно, или в дверные петли вместо стержня;
• напольные конструкции, закладка которых производится в период устройства напольного покрытия и проектируется обычно заблаговременно;
• скрытые устройства, расположенные или в коробке при достаточной ее мощности, или в полотне. Для оснащения данным типом механизмов нужно фрезеровать полости, за осуществление чего без опыта не стоит браться.

Самой простой и доступной для неопытного исполнителя будет накладная установка доводчика на дверь, процесс которой в большинстве случаев подробно описан изготовителем. Заботливые производители сейчас прилагают к своим изделиям не только подробное описание, но и точно повторяющий контур механизма шаблон с четкой разметкой точек для крепления. Практически все действия осуществляются согласно стандартному алгоритму, но существуют нюансы, забывать о которых не нужно.

Варианты монтажа конструкции

Механизмы с рычагами или со скользящими каналами крепить можно, как с внутренней, так и с наружной стороны межкомнатной дверной конструкции. Только на наружную сторону входных дверей устанавливать устройство нежелательно из-за негативного влияния характерных перепадов атмосферной температуры.

Дело в том, что плавность хода управляющей рычагом пружины обеспечивает переменное перетекание машинного масла из одной полости в другую. А оно в морозы становится более вязким и густым, а в жару более жидким. Стало быть, из-за температурных колебаний регулировать работу устройства придется чаще, чем указано производителем, что в конечном итоге сокращает рабочий ресурс системы.

Можно выбрать одну из трех распространенных схем монтажа:

• Стандартная установка предопределяет фиксацию основного рабочего органа на полотне. Рычаг при такой схеме расположения крепится к притолоке дверной коробки.
• Верхняя схема диктует крепление механизма на притолоке – верхнем коробочном брусе, а башмак рычага привинчивается к дверному полотну.
• Параллельное расположение подобно стандартному варианту, но рычаг крепится не перпендикулярно, а параллельно с помощью монтажного уголка.

Зависит схема установки доводчика двери от варианта расположения петель. То есть, от направления движения полотна при открывании/закрывании. Если дверь открывают «на себя», то монтаж устройства осуществляется стандартно на полотно, а рычаг крепится к коробочному брусу. Вариант «от себя» заведомо предполагает верхнее крепление устройства к притолоке с фиксацией рычага на полотне.

Бывают еще нестандартные случаи, такие как, например, недостаточная высота дверного просвета. Но ушлые разработчики нашли выход из конструктивно сложных ситуаций, предложив домашним и профессиональным мастерам монтажные уголки и пластины.

Установка дверного доводчика в подобных случаях выполняется по параллельной схеме двумя способами:

• рычаг крепят параллельно, установив башмак его на монтажный уголок, зафиксированный на коробке;
• основной орган доводчика крепят к коробочному брусу с помощью монтажной пластины.

Кратко о доводчиках со скользящей тягой

Устройства со скользящей тягой привлекают оптимизированным дизайном, практически не нарушающим декор интерьера. Среди плюсов возможность модернизировать устройство электромагнитным фиксатором или пожарным сигнализатором. Функционируют такие доводчики с большим усилием, и нет возможности контролировать их работу, но оснащение эластичным ограничителем-вставкой позволит задавать необходимый угол раскрытия створки. Большинство модификаций устанавливается по схемам, аналогичным вышеописанному перпендикулярному варианту. А вот универсальные модели со скользящей канальной тягой можно монтировать с обеих сторон.

Внимание. Монтаж канальных (слайдерных) доводчиков со стороны, обратной стороне расположения дверных петель, диктует оснащение устройства ограничителем угла открывания полотна. Заменить его может встроенный в слайдер специализированный стопор

Заменить его может встроенный в слайдер специализированный стопор.
