Строительство камина дровяной для дома своими руками недорого из кирпича? Пошаговая инструкция

Рекомендации профессионалов

Чтобы соорудить качественный камин для отопления помещений, нужно учитывать определенные особенности. Источник огня нужно установить так, чтобы минимизировать вероятные риски пожара. Рядом не должно быть легковоспламеняющихся предметов, около очага необходимо установить огнетушитель.

Правильно построить камин помогут следующие советы специалистов:

1. Стена около топочной камеры должна быть огнеупорной. Причем дополнительно укладывается еще слой теплоизоляции из алюминиевой фольги либо других металлических сплавов.
2. Пол возле очага нужно покрыть негорючими материалами — металлом, керамогранитом или камнем. Это предотвратит пожар из-за падающих искр.
3. Для защиты потолка от повышенных температур используются перегородки из металлической обрешетки и гипсокартона.
4. Для устройства дымоотводного канала советуют применять двухслойный материал.

Камин не всегда может обогреть здание полностью, поскольку основная часть тепловой энергии уходит через дымоход. В этом случае наилучшей конструкцией может являться печь-камин, которая дает возможность не только обогревать дом, но и приготовить пищу. Для нагрева дома можно подключить водяной отопительный контур.

Читать подробнее: камин печь для дачи длительного горения.

Варианты

Вариаций агрегатов из кирпича довольно много. Они отличаются по сложности и функционалу. Самыми распространенными считаются такие виды: шведка, финка, русская и голландка. Также существуют модифицированные версии печей, которые названы в честь своих создателей.

Существуют печи, которые совершенно не имеют варочной плиты. Они представляют собой элементарную конструкцию стен с расположенными между ними каналами для отвода дыма, топками, очистительными и поддувальными камерами. Такие агрегаты используются для отопления. Другой вариант – камин-печь с отопительно-варочной поверхностью. Такие печи привлекают своей многофункциональностью. Они более сложные в проектировании и установке. Рассмотрим несколько интересных разновидностей каминов-печей из кирпича:

С открытой топкой

Камины с открытой топкой позволяют прогреть воздух в помещении за довольно короткий срок. Если же такая конструкция предусматривает варочную поверхность – готовить очень легко. Обладатели таких каминов-печей могут устанавливать мангалы прямо в доме и жарить барбекю в любое время года.

С воздушным отоплением

Самыми лучшими для отопления дома считаются камины с воздушным отоплением. В таких конструкциях используется чугунная топка. Система воздуховодов распространяется по всему дому и кожух в сочетании дают нужный результат – полный обогрев. Система работает так, что холодный воздух направляется прямиком в топку, нагревается и поднимается по трубам вверх.

С водяным отоплением

Камины с водяным контуром набирают популярность. Такая конструкция может предусматривать отопительно-варочную панель. Подключенная к отоплению печь имеет большое преимущество над своими собратьями – радует глаз, греет весь дом, дает возможность готовить. Такие конструкции часто используются для бани.

Основание камина

Фундамент под камин

Конструкция фундамента будет включать в свой состав металлические уголки. Они дополнительно увеличат прочность площадки и защитят ее от разрушения при сезонных изменениях грунта.

Выройте яму для обустройства фундамента в соответствии с проектными размерами.

Засыпьте дно ямы песчано-гравийной смесью. Уплотните подушку и уложите на нее металлические уголки. Сдвойте уголок так, чтобы в процессе кладки было создано максимально надежное и прочное основание. Уголки рекомендуется сварить, чтобы они не смещались в дальнейшем.

При этом уголки нужно смонтировать таким образом, чтобы устанавливаемые в дальнейшем элементы кладки были расположены параллельно по отношению к межкомнатной перегородке, сопрягаемой с камином (если выбран такой вариант обустройства конструкции).

Уложите в уголки кирпичи, залейте всю конструкцию раствором цемента и тщательно разровняйте его при помощи штукатурной терки.

По густоте раствор должен приблизительно соответствовать густоте сметаны. При такой консистенции раствор сможет проникнуть во все щели кладки, не выходя, при этом, из швов.

Обеспечьте горизонтальность основания. Для устранения неровностей поверхности используйте тот же цементный раствор. Оставьте конструкцию сохнуть на пару дней.

Кладка камина с чугунной топкой и металлическим дымоходом

Чтобы упростить конструкцию, можно воспользоваться стальным дымоходом из сэндвич труб, которые вполне подходят для выведения через стену – а это дает большую свободу при выборе участка для установки камина.

Перед тем, как сделать камин из трубы своими руками, нужно запастись следующими материалами:

• Чугунная топка с жаропрочным стеклом;
• Необходимое количество сэндвич труб;
• Герметик на основе силикона;
• Тройник и набор хомутов;
• Колено с соответствующим проекту углом изгиба;
• Кронштейн для установки дымохода;
• Минвата, необходимая для теплоизоляции дымохода в точке прохождения через перекрытие;
• Зонтик для верхней части дымохода.

Камин в частном доме своими руками с использованием этих материалов монтируется по следующей технологии:

1. Первым делом заливается фундамент. Заливка осуществляется точно так же, как в описанном выше примере.
2. Защита стен от температурного воздействия. Поскольку камин нельзя устанавливать в непосредственной близости от стены, между ними должна быть прослойка из суперизола или силикатного кирпича. Разумеется, в последнем случае опорой для кирпичной стенки должен быть фундамент камина, а не основного здания.
3. Кладка основания. Основание выкладывается в два ряда из обычного кирпича.
4. Создание постамента. Четыре ряда кирпичей выкладываются П-образно. Для кладки используется раствор из цемента и глины. Наличие постамента позволяет увеличить эффективность камина – холодный воздух будет забираться с пола и постепенно прогреваться. На четвертом ряду кирпича при помощи напильника создаются пазы, в которые устанавливаются металлические уголки. Пятый ряд будет основанием для топки, поэтому его нужно покрыть жаростойкой мастикой.
5. Монтаж зольника.
6. Монтаж чугунной топки. Топливная камера устанавливается на свое место так, чтобы между ней и стеной был зазор в 5 см. Топка должна располагаться строго горизонтально – этот момент нужно проверить и исправить до застывания мастики.
7. Установка дымохода. Сэндвич трубы устанавливаются в соответствии с проектом.
8. Кладка кирпича вокруг топки. Когда топочная камера соединена с дымоходом, ее можно обкладывать кирпичом. Порядовка в данном случае особого значения не имеет – кирпичная конструкция укладывается вокруг готового топливника.
9. Облицовка дымохода гипсокартоном. Снаружи дымоотводная труба закрывается конструкцией из металлопрофиля, к которому прикреплены листы гипсокартона. К внешней стороне этого короба крепится негорючий теплоизоляционный материал.
10. Отделка камина. Для отделки камина можно использовать любые облицовочные материалы – от декоративного камня или плитки до обычной штукатурки, поэтому здесь проявляется полная свобода творчества. После отделки вокруг камина укладывается напольное покрытие. Нужно помнить о том, что горючие материалы нельзя располагать ближе 80 см к камину.
11. Сушка камина и его первая растопка. Собранный и подготовленный к вводу в эксплуатацию камин нужно высушить и протестировать, после чего им можно будет смело пользоваться в любое время.

Для достижения хорошего визуального эффекта камин стоит дополнить хорошей поленницей. Знание того, как сделать красивый камин, позволит максимально использовать потенциал этой конструкции как объекта интерьера.

Заключение

Камин – это не только отопительное устройство, но и отличное дополнение к интерьеру, позволяющее создать атмосферу комфорта и уюта в доме. Знание того, как правильно сделать камин в доме, позволит выполнить эту работу самостоятельно и грамотно, и созданная конструкция будет эффективно выполнять все возложенные на нее задачи – и функциональные, и декоративные.

Кладка

Схема укладки рядов для углового каминаПорядовка английского камина

Укройте высохший фундамент двойным слоем рубероида. Этим вы обеспечите необходимую защиту основания.

Приготовьте раствор для кирпичной кладки. Традиционно камины выкладываются с применением раствора на основе предварительно вымоченной глины.

Кладку первого ряда лучше всего выполнять с применением раствора с небольшим добавлением цемента (примерно 10-20% от общей массы смеси).

Заранее откалибруйте кирпичи, отобрав наиболее подходящие по размеру изделия для кладки каждого ряда.

Перед началом кладки погрузите кирпичи в воду на некоторое время. Это позволит изделиям насытиться влагой. В противном случае кирпичи заберут воду из глиняного раствора, что приведет к существенному ухудшению качества кладки.

Выложите первый ряд кирпичей ребром. Проверьте правильность выкладки ряда угольником и уровнем. Убедитесь в одинаковой длине противоположных сторон и диагоналей основания.

Рекомендованная толщина швов – до 0,5 см.

Кладка ведется в соответствии с порядовкой. Далее будет приведен порядок действий, актуальный для большинства существующих разновидностей каминов. В остальном же ориентируйтесь на имеющиеся у вас чертежи.

Кладка камина, пошаговая инструкция

Выложите три сплошных ряда основания.

Кладка камина, пошаговая инструкция

Второй шаг

Выложите 4-5 ряды с обустройством зольника.

Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Третий шаг

Выложите 6-7 ряды с обустройством дна и оклада кирпичного камина.

Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКружало и опалубка для кладки арки подшесткаКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Пятый шаг

Выложите 14-19 ряды с обустройством дымосборника.

Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Шестой шаг

Выложите 20-25 ряды камина с обустройством дымохода.

Цоколь и сплошные ряды кладки обустраивайте с применением кельмы либо мастерка. Дымоход и топливная камера выкладываются вручную, т.к

на этих этапах очень важно контролировать качество используемого раствора

Раствор для каминной кладки наносите на середины кирпичей. Края элементов должны оставаться свободными.

При выкладке каждого ряда придерживайтесь выбранной порядовки. Для большего удобства можете пронумеровать изделия.

Уделяйте отдельное внимание качеству кладки топливного отделения и дымоотводящих каналов – эти элементы нужно выложить максимально ровно и как можно более герметично. Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Для формирования красивого изогнутого каминного свода выполняйте постепенный напуск элементов кладки

Важно, чтобы размер напуска не превышал 50-60 мм в каждом ряду

Обустройство изогнутых перемычек выполняется с применением временной опалубки – кружала. Для фиксации такой опалубки используйте опоры под обустраиваемым каминным сводом.

Класть начинайте от кирпича, установленного в центре, и дальше выполняйте симметричную кладку в обоих направлениях.

Периодически контролируйте вертикальность выкладки дымоотводящей трубы. Даже малейшие отклонения от вертикали могут привести к появлению задымленности помещения.

Кладка камина, пошаговая инструкция

Для кладки дымохода используйте раствор с добавлением цемента, аналогичный смеси, применявшейся при выкладке цоколя камина.

Дымоотводящая труба обязательно покрывается слоем огнеупорной изоляции для повышения противопожарной безопасности. Изоляция обустраивается в местах прохождения труб через конструкции дома (перекрытия, кровлю и пр.). Чаще всего используются изоляционные материалы на основе асбеста.

Дымоход камина

Подготовка к постройке

Кладку камина можно выполнить своими руками. Первым делом выбирают место. Чтобы не создавать сквозняков, нельзя обустраивать камин на той же стене, где расположены окна, а также строить его напротив входной двери. Пол должен быть устойчивым, чтобы выдерживал вес конструкции.

Чертежи с размерами

Схема камина

Рассчитывать размеры камина нужно с таким условием, чтобы топка составляла 1/50 часть размера помещения. Если сделать ее больше, КПД снизится, если меньше – дым будет попадать в помещение.

Площадь сечения дымохода должна составлять в 10 раз меньше площади топки. Высота от 4 до 5 метров. Правила, которые нужно предусмотреть заранее:

• При установке дверцы оставляют зазор между металлом и кирпичом, так как металл расширяется при нагревании. Необходимо проложить асбестовую прослойку.
• Топливная камера по задней стенке должна иметь наклон вверх-назад.

Топливная камера изнутри не нуждается в штукатурке.

Материалы и инструменты

Шамотный кирпич

Необходимо подготовить следующие материалы:

• Шамотный или жаропрочный кирпич для выкладки топки самого высокого качества без трещин и сколов. Дымоход также выкладывают из кирпича или устанавливают металлический.
• Керамический кирпич для внешней облицовки.
• Чугун для топочной камеры. Можно купить уже готовую топку и обложить ее кирпичом.
• Дверцу из жаропрочного стекла.
• Каминные решетки для отсечения горячего воздуха и направления его в помещение.
• Колосниковая решетка для топки.

Понадобится глина, цемент, песок и щебень. Можно приобрести готовую смесь для кладки печей своими руками. Инструменты – мастерок для намазывания раствора на кирпич, рулетка для замеров.

Порядок обустройства фундамента

Фундамент под камин

Вес конструкции средних размеров будет не менее 1000 кг, поэтому для камина обустраивают отдельный фундамент, который будет предохранять его от деформаций и смещений.

Составляющие фундамента:

• подушка утрамбованного щебня;
• бетонная плита;
• сваренные металлические уголки для укладки кирпича или блоков;
• вертикальная гидроизоляция по бокам;
• два слоя рубероида поверх кладки блоков фундамента.

Кирпич предварительно опускают в воду, чтобы впитал жидкость и не забирал ее у глиняного раствора.

Камины из кирпича для дома дровяные должны иметь под собой лист металла, чтобы обезопасить пол от возгорания.

Разнообразие стилей

Современные очаги выполняются в разных стилях, всегда можно подобрать подходящий вариант для загородного дома.

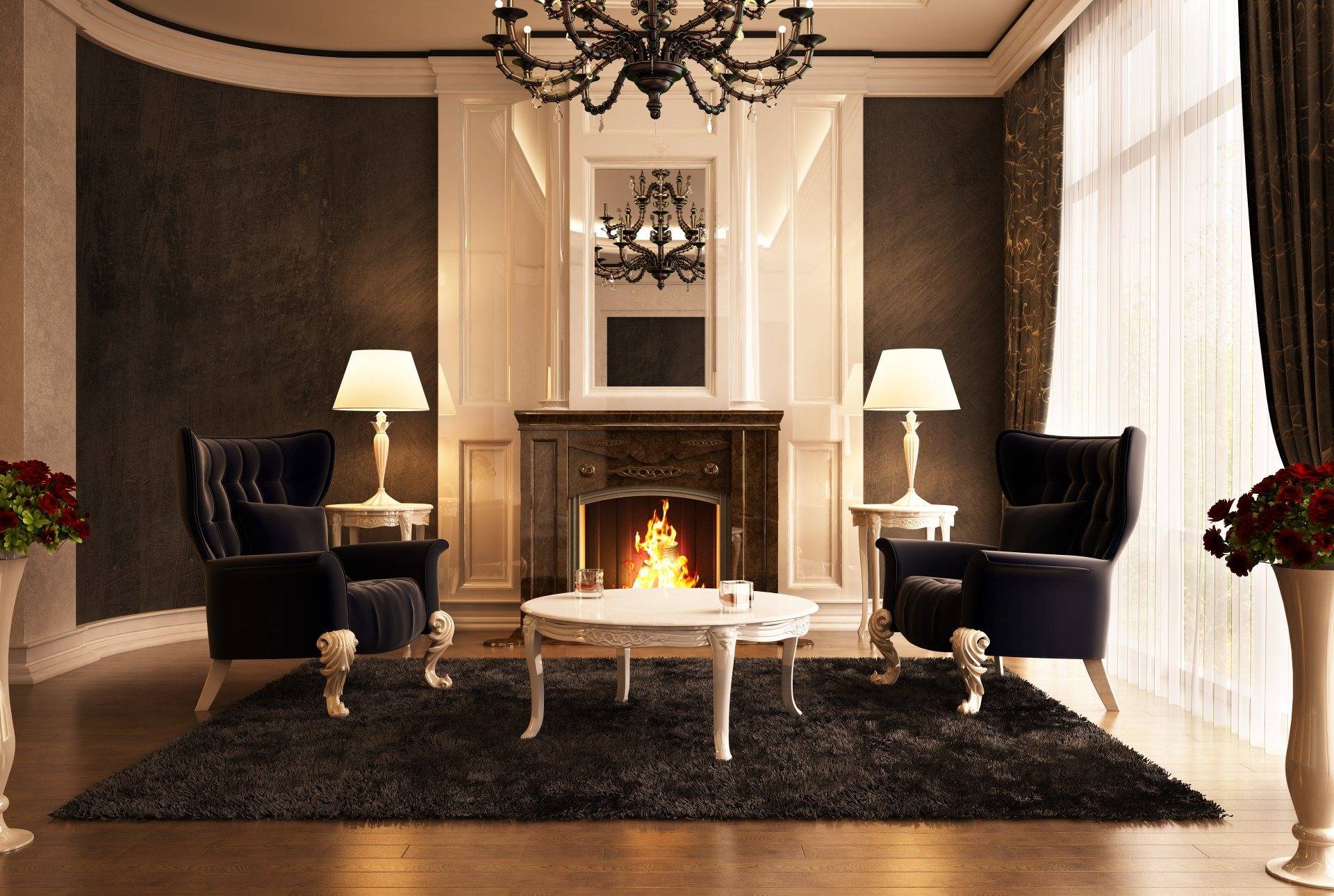

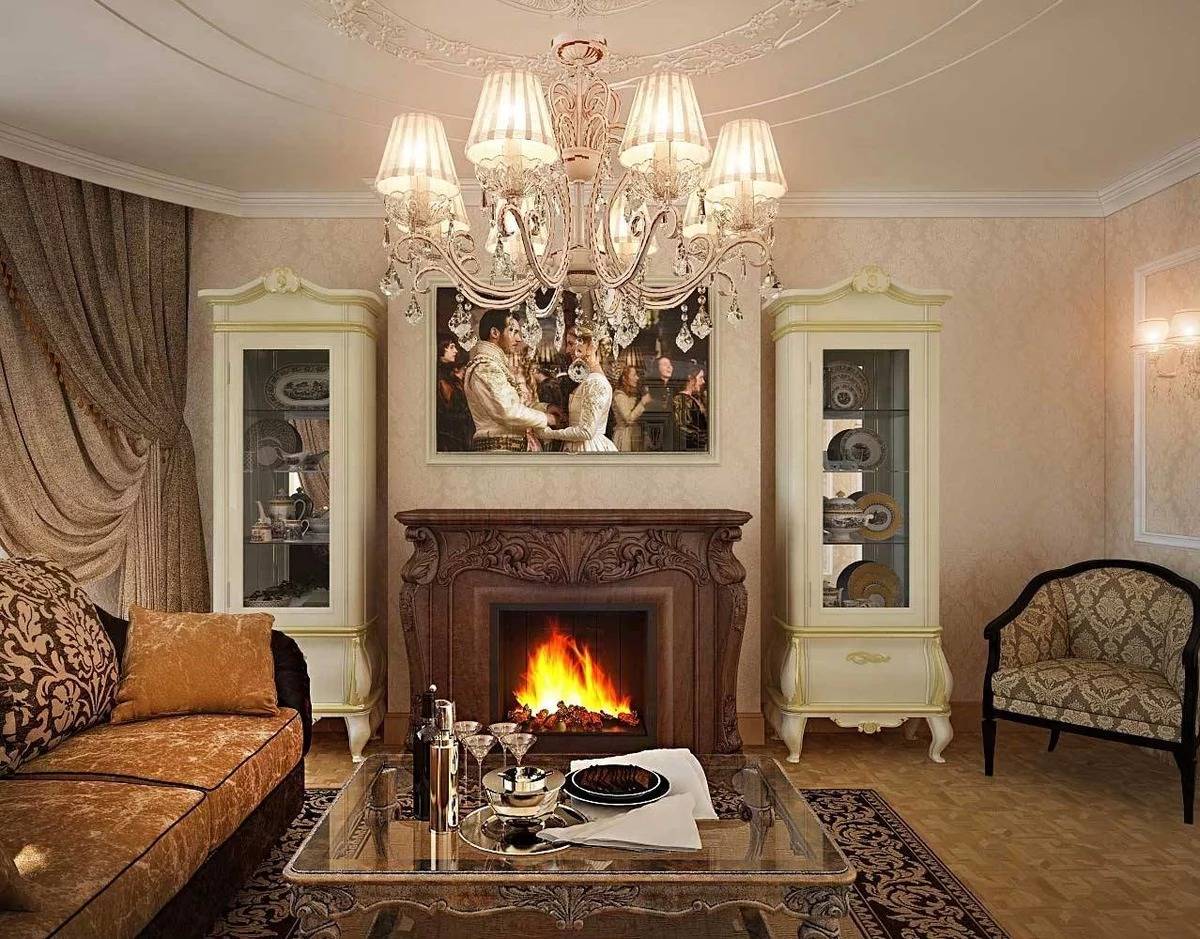

Классика

В понятие классические камины входят все модели, выполненные в стилях ренессанс, барокко, ампир и т. д. Их основное преимущество заключается в универсальности, сочетаемости с разными стилями интерьера. Классические модели отлично вписываются в роскошные, богато декорированные помещения. Их особенность заключается в помпезности, торжественности, присутствии римских мотивов.

Присутствие камина в интерьере квартиры придаёт помещению изысканность и шик.

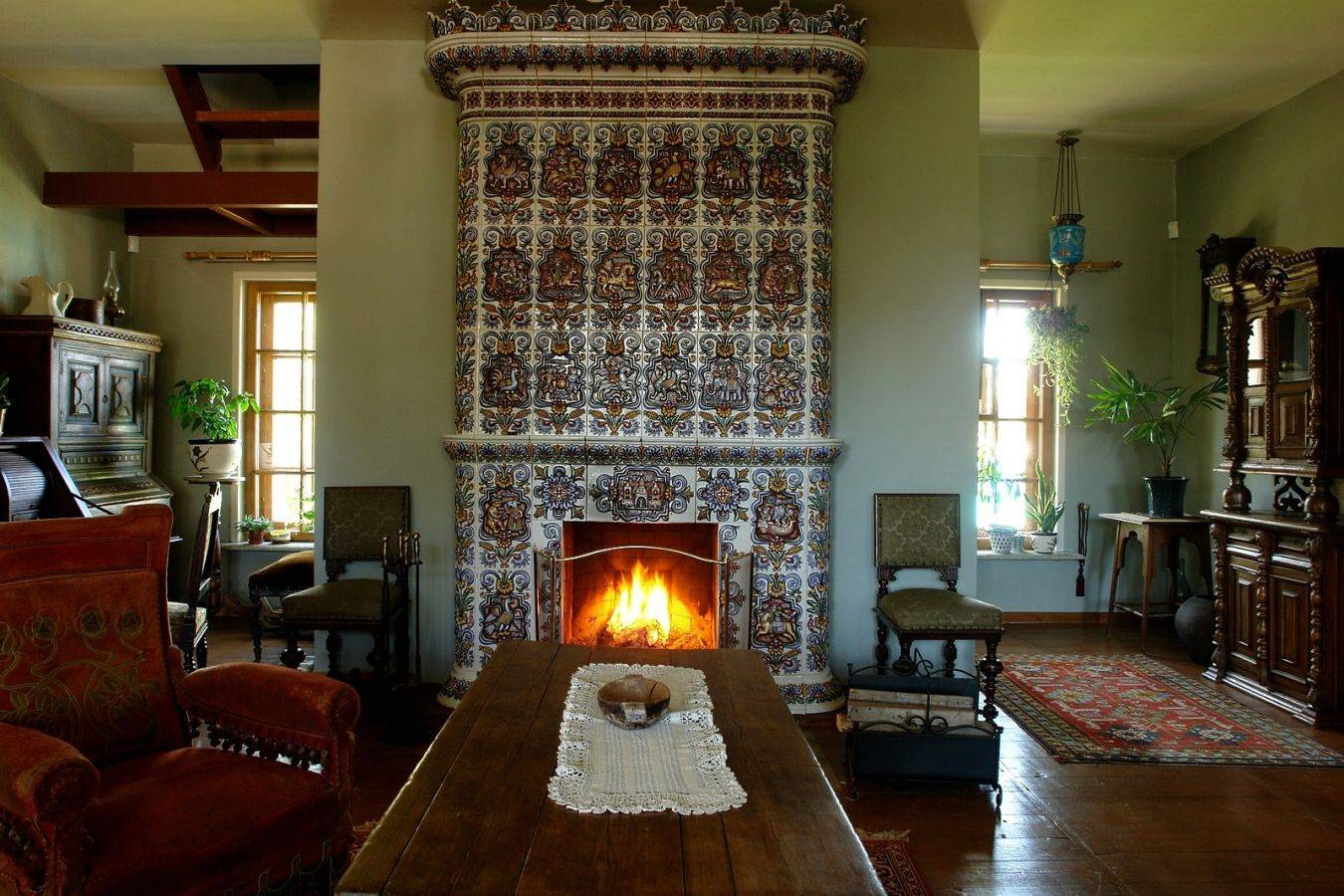

Русский

Русские камины выполняются в традиционно русском стиле, очень часто присутствуют изразцы, благодаря которым модель напоминает музейный экспонат. Они отлично сочетаются с традиционно русскими интерьерами, придадут дому изюминку.

Каждый может выбрать тот вид, особенности которого наилучшим образом согласуются с его личными вкусами и предпочтениями.

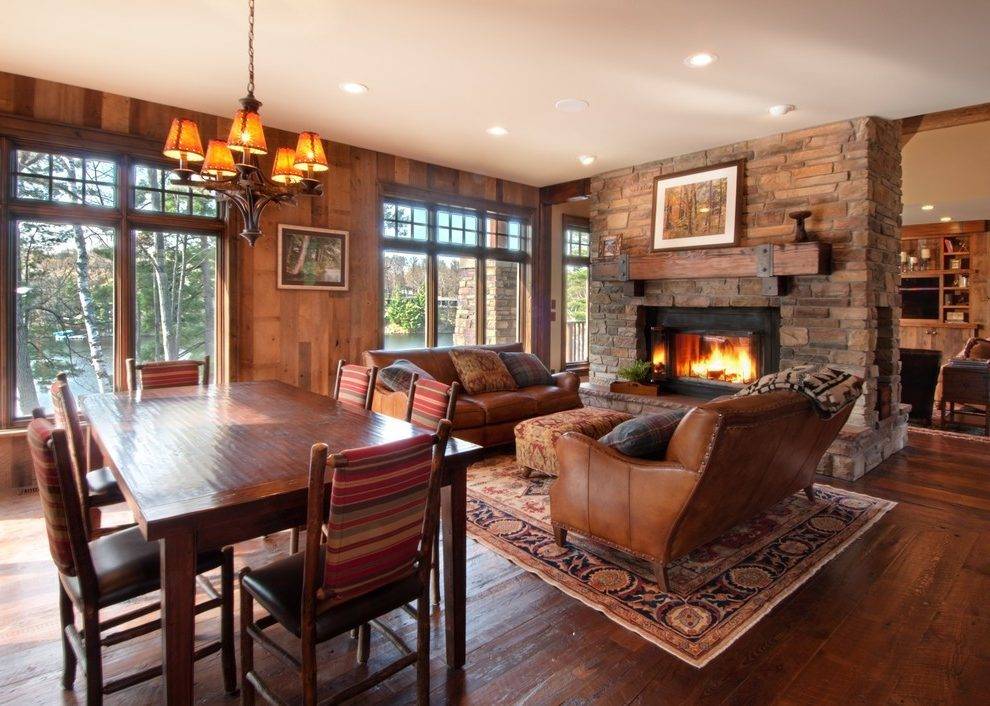

Рустик

Стиль рустик не имеют аналогов, хотя их отдельные черты встречаются в других направлениях. Визуально конструкция напоминает первобытный очаг в скале. Установка такой модели требует полного отказа от закрытых конструкций с дверцей. Повысить безопасность поможет монтаж специального экрана. Выполненные в этом стиле модели отличаются громоздкостью, массивностью, они требуют установки мощного фундамента. При изготовлении очага используется натуральные или искусственные камни.

Наличие камина позволяет осуществлять в квартире интереснейшие дизайнерские решения, которые невозможны были бы без установки каминного портала.

Модерн

Базовое оформление позаимствовано у классического стиля. Основное отличие от классики заключается в обилии прямых линий, декораций в виде барельефа. Конструкции отличаются легкостью, такие камины отлично вписываются в интерьеры офисов и загородных домов. Достаточно часто модели выполняются по высоте потолка.

В некоторых случаях камин – это не только дань моде и украшение комнаты, но также и источник тепла и уюта, особенно в начале осени.

Какой лучше: кирпичный или чугунный?

Чугунный. Конструкция современного камина обычно состоит из толстостенной топки, корпуса и дымохода. Некоторые модели могут быть подключены к трубопроводу с помощью теплообменника. Это избавляет от необходимости подключения центрального отопления и покупки водонагревателей. Срок эксплуатации при постоянном использовании составит более 15 лет. Стоит выбирать качественные модели с прочно установленными деталями и из толстого чугуна.

Камин из прочного чугуна прослужит долго. Материал выдерживает самые высокие температуры и меньше подвержен выгоранию.

При воздействии высокой температуры конструкция печи не деформируется.

Чугун обладает высокой теплоотдачей. После того, как дрова в камине догорят, чугун ещё долгое время будет хранить и распространять тепло, что позволяет обогревать большие помещения и экономит затраты.

Многие компании предлагают купить уже готовый чугунный камин. Сборка и установка не составят большого труда, но, если планируется установка теплообменника, лучше заручиться поддержкой специалиста.

Вариант печи из чугуна не будет таким дорогостоящим, как модели из камня или кирпича. Средняя модель обойдётся в 20-25 тысяч рублей.

Не стоит резко охлаждать чугунную печь, холодная вода, лёд или снег могут повредить материал. Также не нужно ударять раскалённый камин, от этого он может лопнуть.

Требуется регулярный и тщательный уход. Все сильно загрязняемые части камина: зольник, дымоход, нельзя оставлять без внимания и обязательно проводить регулярную чистку.

Многим такой вариант камина кажется непрезентабельным из-за чёрного цвета и простоты материала. Но чугунную печь можно заказать с любой отделкой, специальная краска не подвергается изменениям даже из-за высокой температуры.

Кирпичную печь чаще всего устанавливают в загородных домах. Материал позволяет собственноручно соорудить конструкцию. При регулярном использовании кирпичный камин начнёт портиться через 5 лет. Печи из кирпича позволяют быстро нагреть помещение даже в холодное время года.

Конструкция достаточно прочная, устойчива к резким перепадам температуры и влажности, что делает её менее хрупкой.

Настоящий кирпичный камин достаточно прост в использовании, в отличие от чугуна не нуждается в частой уборке.

Качественный кирпич не выделяет при нагревании вредных веществ и неприятных запахов.

Чтобы самостоятельно выложить кирпичный камин необходимо обладать соответствующим опытом и специальными инструментами, в противном случае необходима помощь специалиста-печника. На хорошую работу камина могут повлиять даже незначительные ошибки, допущенные при установке.

Качественный кирпич — дорогой материал. Также необходимы затраты на работу печника, укрепление пола и оформление.

Кирпичные печи достаточно тяжёлые, для их установки необходим прочный фундамент.

Установка на нижних этажах. В современных квартирах трудно установить кирпичный камин. Перегородка между этажами может не выдержать веса, а установку вытяжки придётся согласовывать со специальной инстанцией.

Устройство камина

Домашний камин состоит из 4 частей:

• топка, где сжигаются дрова;
• дымосборник для плавного перехода дыма в трубу;
• дымоход, выводящий продукты горения наружу;
• портал вокруг топки с декоративной облицовкой.

Варианты печки могут быть разными, но лучше всего выбирать трапециевидную форму открытой топки с внутренними стенками под небольшим углом. Это обеспечит наибольший КПД такого камина. Очень эффективная в работе модель камина для помещения с воздушным теплообменником. Эта деталь может быть выполнена в форме трубы змеевидной формы, которая выделяет дополнительное тепло. Поэтому для притока горячего воздуха в комнату нет необходимости поддерживать постоянный открытый огонь.

Уличные камины с топкой могут иметь дымоходы, барбекю, духовой шкаф, металлические конфорки и даже крышу для готовки пищи под дождем. Их устройство зависит только от фантазии и возможностей хозяина. Есть интересные модели каминов с хлебопечью, с дровяником или несколькими топками.

Конструктивные особенности дымохода

Назначением каминного дымохода, как и главной функцией дымовых труб печей или котлов, является вывод наружу, в атмосферу, продуктов сгорания топлива. Газы вместе с сажей поступают из топки в трубу под действием тяги.

Правильное формирование дымохода заключается в выборе и строительстве такой конструкции, при которой на стенках трубы остается минимум копоти, а тяга препятствует поступлению газов в помещение.

Дымоходы из различных материалов имеют свои особенности и могут отличаться по конструкции. Например, традиционный кирпичный дымоотвод состоит из следующих частей.

У современных дымоходов из стали или керамики нет таких фрагментов, как выдра или распушка, но для нормального удаления дыма в кирпичных трубах и защиты перекрытий от нагревания они просто необходимы

При выборе материала необходимо учитывать температуру газов: в топке она выше, на выходе ниже, однако даже в самой высшей точке может достигать +100 °С. На разнице температур и строится создание тяги – горячий воздух замещается холодным.

Также важны такие показатели, как высота и внутренний диаметр дымохода – их рассчитывают при составлении проекта.

Вариант схемы камина с дымоходом из стальной трубы. Особенности: облицовка пола и стены негорючими материалами, отделка перекрытий, возможность создания не вертикальных участков с помощью полуотводов

При всем желании невозможно построить дымоход, который не нуждался бы в чистке. Даже в собранном по всем правилам керамическом дымоотводе со временем скапливается сажа, затрудняя выход газов. Поэтому чистку дымохода нужно проводить регулярно. Делают это обычно в период, когда камин простаивает.

Выводы и полезное видео по теме

Видеоролики полезны тем, кто хочет самостоятельно построить камин и не наделать ошибок при проектировании и монтаже дымохода.

Еще больше информации о сэндвич-дымоходах:

Обустройство кирпичной трубы на кровле:

Сборка модульной керамической трубы:

Возведение дымохода для камина – увлекательное занятие, но оно принесет практическую пользу только при соблюдении норм и правил монтажа.

Если вы затрудняетесь с выбором материала или конструкции трубы, рекомендуем обратиться к опытным печникам, которые знают немало секретов качественного строительства каминов.

Решили собственноручно соорудить дымоход для своего камина, но в процессе изучения информации у вас остались невыясненные моменты? Спрашивайте совет у наших экспертов и других посетителей сайта – мы постараемся разъяснить сложные вопросы.

А может вы обладаете практическим опытом обустройства дымоходов и хотите указать на некоторые неточности или недочеты в изложенном материале? Или хотите дополнить материал полезными советами от профессионала? Напишите нам, пожалуйста, об этом в блоке комментариев.
