Винтовая лестница на чердак своими руками: Разновидности винтовых конструкций – Деревянные, металлические.

Варианты складных лестниц на чердак

Стационарная конструкция (маршевая либо винтовая).

Возводится для постоянного использования. Надежна, безопасна, удобна, однако занимает достаточно места.


Складная с люком. Устанавливается на входе в чердачный люк. Компактна, но отличается меньшей надежностью и безопасностью относительно предыдущей. В зависимости от типа конструкции может быть откидной, ножничной телескопической или рычажной.

Ножничная – чаще всего полностью металлическая. Механизм складывания напоминает гармошку. В процессе ухода за конструкцией необходимо смазывание, в противном случае с течением времени не избежать скрипа.

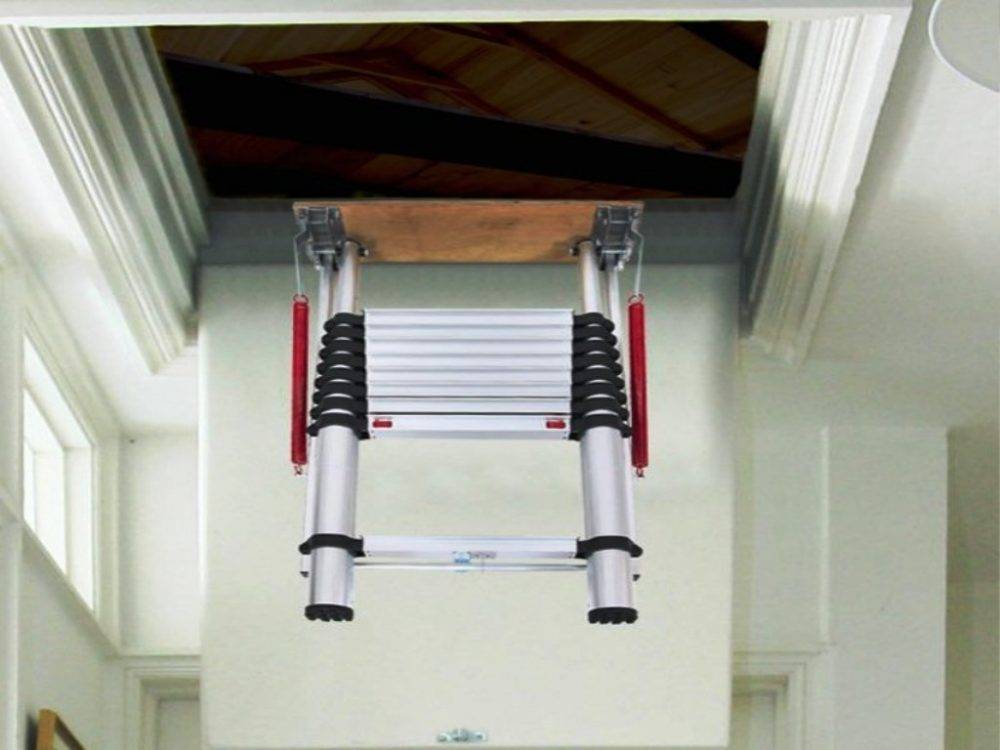

Телескопическая – обычно алюминиевая, достаточно легкая и жесткая. При раскладывании секции лестницы выдвигаются одна из другой.

Раскладная (рычажная) – двух-, трех- либо четырехсекционная конструкция. Первая часть прикреплена к проему люка и равна его размерам. Оставшиеся секции, соединенные петлями и шарнирами, раскладываются в лестничный марш.

Откидная – в собранном состоянии зафиксирована на стене. Для крепления ступеней к тетиве используются карточные петли.


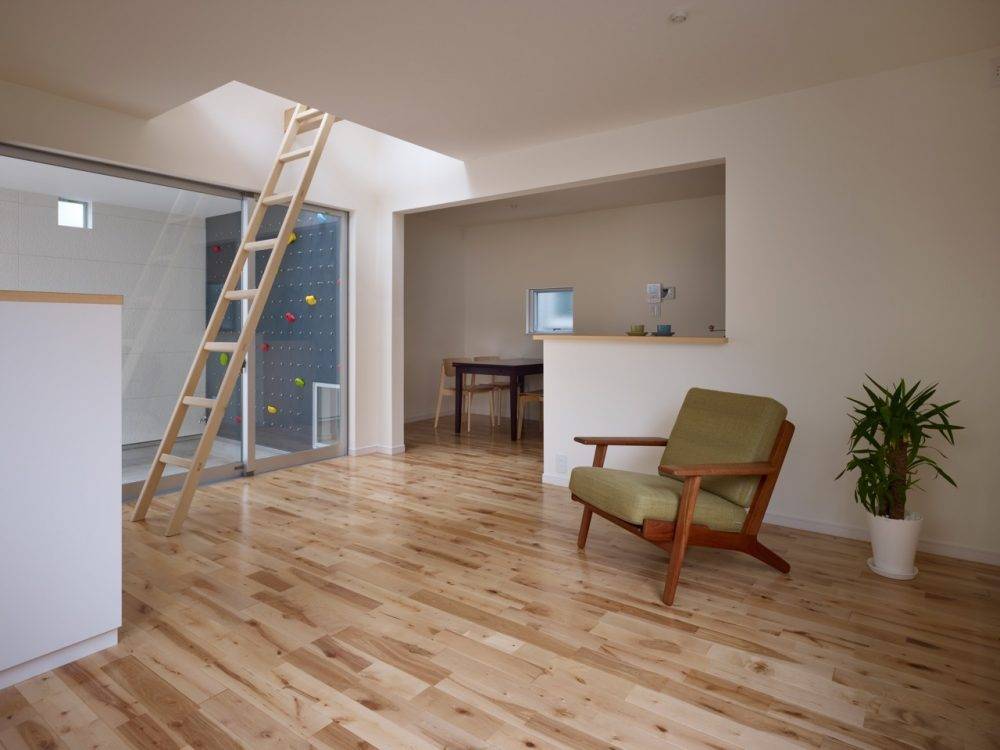

Приставная (стремянка). Наименее безопасная и крайне неудобная для ежедневного использования.

Виды межэтажных лестниц

Лестницы, располагаемые между этажами, можно поделить в зависимости от их особенностей, на группы по:

  • размещению – внутри и снаружи дома, внутри здания на открытые или размещенные в шахте. Лестница на втором этаже в частном доме почти всегда находится внутри строения;
  • способу строительства – сборные (из крупных модулей или отдельных деталей), монолитные (железобетонные и бетонные), металлические (с открытым или скрытым металлическим каркасом, обычно выполняются комбинированными), деревянные (самонесущие);
  • назначению – основные и вспомогательные, в том числе спасательные и пожарные;
  • материалу – бетон и железобетон, кирпич, камень (натуральный и искусственный), металл, стекло, дерево, полимеры, комбинированные;
  • по типу монтажа – консольные (вмонтированные в стену с помощью венцов или непосредственно ступеней); на одном или нескольких косоурах, тетивах, на больцах (специальные детали, скрепляющие ступени в цельную конструкцию), подвесные на тросах;
  • по типу ступеней – с подступенком, без подступенка, с частично закрытым просветом между ступенями;
  • по количеству и форме лестничных маршей – прямые одно- или многомаршевые (обычно двухмаршевые), поворотные (в виде букв Г, П, S, спирально-винтовые, четверть- и полуоборотные, круговые, криволинейные, комбинированные;
  • по наличию лестничных площадок – отсутствуют или имеются (одна, две, три и более);
  • по форме ступеней – прямые, забежные (винтовые и поворотные), «гусиный (утиный) шаг» (ступени расположены симметрично относительно линии хода), комбинированные;
  • стационарные и раскладные (распашные, сдвижные).

Выбор конкретного вида межэтажной лестницы зависит от площади свободного пространства для сооружения, удобства размещения конкретной разновидности и надежности ее крепления. Необходимо также учитывать вопрос, как сделать перила для лестницы – их наличие обязательно в жилых и общественных помещениях. Мы подготовили для вас отдельную статью про строительство забежной лестницы своими руками. Здесь более детально описаны все нюансы, связанные с этим видом конструкции лестниц.

Виды лестниц

Определяясь с типом лестницы, важно иметь в виду вес конструкции: для легких строений каркасного типа, деревянных домов монолитные модели из железобетона или массивного металла неуместны, поскольку создают избыточную нагрузку на основание постройки. Устанавливать легкие деревянные, комбинированные и металлокаркасные варианты можно в любых строениях. Выбор раскладной лестницы имеет смысл при редком посещении этажа (например, технический этаж многоквартирного здания или чердак в частном доме)

Выбор раскладной лестницы имеет смысл при редком посещении этажа (например, технический этаж многоквартирного здания или чердак в частном доме).

Компактность лестницы имеет значение в малогабаритных частных домах, но установка таких моделей ограничена физическими возможностями пользователей. При наличии в семье пожилых людей с проблемами координации и маленьких детей желательно выбрать традиционный вариант. Если разбирается вопрос, как сделать лестницу на дачу, можно использовать более крутые и компактные модели при условии их редкой эксплуатации.

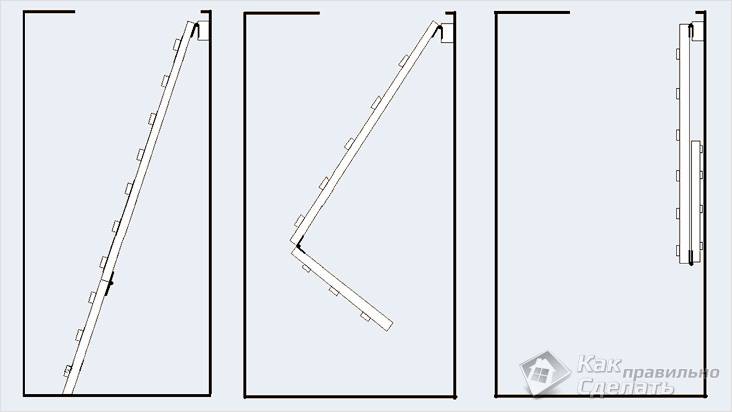

Изготовление лестницы из двух секций

Из двух секций

Если вы хотите изготовить простую лестницу без сложных механизмов, то лестница из двух секций это идеальный вариант. Для ее изготовления вам потребуются:

  • Ножовка по дереву.
  • Рулетка.
  • Стремянка.
  • Карточные петли по ширине косоура – 4 штуки.
  • Брус – 2 штуки толщиной 2–3 см. По длине должен равняться ширине люка.
  • Петли, саморезы, крючок и анкера.

При помощи петли короткий брус закрепляется на верхний конец лестницы. Второй, аналогичный отрезок бруска, на нижней части. Они должны закрепиться наискось, иначе будут мешать движению. Такая конструкция будет достаточно жесткой. После, отмеряете 2/3 лестницы и делаете аккуратный распил. При помощи металлических петель соединяете две части.

Теперь на стене под люком монтируйте верхний брусок. Чтобы в сложенном состоянии лестница не раскрывалась, можно использовать крючок. Для этого рядом с местом распила вкрутите петлю, а крючок на соответствующем расстоянии – в стену. Чердачная двухсекционная лестница готова!

Одним из недостатков такой конструкции является то, что она всегда на виду. Но если приложить немного больше усилий, то своими руками можно соорудить лестницу, которая будет спрятана в люке.

Видео изготовления винтовой лестницы на второй этаж

Хорошая тема термопанели! Быстро тепло и надежно! Есть еще термопанели из керамобетона делали офис просто круть.

Построил дом из газобетона и собираюсь обшить его снаружи термопанелями. Кто уже их монтировал? Как результаты? Или может проще и дешевле сделать мокрый фасад, хотя он не.

Спасибо за подробную инструкцию! У меня на даче как раз валяется стиральная машинка старая. Надо будет использовать моторчик от нее для создания наждачного станка. Единст.

Этот стиль очень напомнил мне фильм Великий Гэтсби, в котором интерьеры домов и квартир в 1930х годах были оформлены очень роскошно и помпезно. Конечно, это была прерогат.

Механизм для лестницы с люком – шарнирный без пружины

Один из важных узлов складной чердачной лестницы – механизм открывания. Самый простой метод заключается в его покупке. Но при желании сэкономить семейный бюджет его можно сделать своими руками.

Для этого вам потребуется:

  • Уголок – 1 штука.
  • Кусок металлического листа.
  • Две полоски разной длины.
  • Болты М10.
  • Дрель.
  • Сверла.
  • Малка.
  • Лобзик.
  • Тески.
  • Струбцины.

Технология изготовления:

  1. Первым делом делается чертеж на картоне лестницы. При этом следует указать приблизительный угол ее наклона в открытом состоянии.
  2. Теперь из картона вырезаете пример конструкции и отдельные детали. Это позволит подобрать правильную длину шарнира.
  3. На металлических полосках отмеряете отверстия для шарнира. Расстояния отмеряете согласно предварительным измерениям. Отверстие делается для болта М10.
  4. Эти детали собираете между собой и слегка стягиваете.
  5. Теперь замеряете нужный угол, используя малку. После чего раздвигаете механизм на нужный угол.
  6. На металле отмечаете область, которая при открывании будет перекрываться уголком. При помощи лобзика вырезаете ее.
  7. На этом этапе полосам придаете товарный вид. Закругляете углы и обрезаете лишнюю длину. Это позволит им не цепляться между собой и, соответственно, не мешать друг другу.
  8. После удаления лишнего металла уголок станет упираться в требуемом положении. Первый механизм готов!
  9. Для приготовления второго механизма скрепите между собой струбцинами каждую пару деталей. Это позволит сделать идентичную деталь. Просверлите отверстия.
  10. В готовое отверстие вставляете болт и просверливаете второе.
  11. Скрутив заготовки двумя болтами, ровняете их по длине и придаете одинаковую форму.

По такому принципу делаете все части механизма. В результате у вас получится сделать две одинаковые части механизма.

Когда механизмы готовы, их следует прикрепить к люку, который был сделан раньше. При этом следует примерить люк с механизмами к проему.

В открытом положении люк не должен касаться стенок проема. В случае необходимости его можно отрегулировать. Чтобы все сооружение хорошо удерживалось, следует изготовить еще одну важную деталь. Для этого возьмите две полосы, ширина которых 2 см, а также уголок. К концу одной из полос приварите небольшой кусок металла. В качестве опорной площадки будет выступать уголок.

Так, вы сделаете шарнир, который в открытом положении слегка будет сгибаться, но при этом выдерживать всю нагрузку. Кроме всего прочего, он должен полностью раскрываться. Это позволит равномерно распределить нагрузку, создаваемую шарнирной лестницей.

Технические характеристики складных лестниц

Какая бы конструкция ни была выбрана в качестве варианта подъема на чердак, стоит иметь в виду, что есть рекомендованные параметры, которым изделие должно отвечать. В частности, это касается таких характеристик, как:

  • высота – четкого значения данная характеристика не имеет, так как в каждом конкретном случае может изменяться расстояние от пола до люка, то есть раскладная лестница должна основательно стоять на ровной поверхности пола и надежно зафиксирована на чердачном перекрытии, но при этом не стоит забывать, что лестничная система имеет определенный угол наклона;
  • ширина – ориентироваться стоит на значение в 60-70 см, если планируются поручни, то данный параметр стоит увеличить в зависимости от их параметров;
  • угол наклона – не менее 60-75 градусов, чем больше данный параметр, тем более безопасным и комфортным будет подъем;
  • количество ступеней – зависит от высоты лестницы, но приблизительно составляет 14-16 ступеней;
  • шаг ступеней – 16-23 см, данный параметр должен быть таким, чтобы владельцам было удобно передвигаться по ступеням;
  • толщина ступеней – 17-25 мм, не стоит слишком увеличивать характеристику, так как это приведет к утяжелению конструкции, но и делать слишком тонкие ступени не желательно, потому что потеряется прочность;
  • допустимая нагрузка – так как изделие должно быть рассчитано на вес человека плюс определенный груз, который может переноситься, то стоит делать небольшой запас в данной характеристике, то есть все крепления и ступени должны выдерживать не менее 150 кг;
  • параметры люка – стандартом считается размер 120х60 см.

Учитывая все перечисленное можно приступать к составлению плана будущей лестницы. Раскладная лестницы на чердак своими руками требует произведения определенных расчетов, без которых гарантировать прочность и безопасность изделия невозможно

Но также важно и правильно установить изделие

Красивые примеры

Простая деревянная винтовая лестница экономкласса, полностью созданная руками хозяина. Классическая прямоугольная конструкция с одним пролетом. Используется для спуска в подвал.

Еще одна простая недорогая конструкция, имеющая спиралевидную форму. Основные материалы, использованные при производстве составляющих: дерево и металл. Винтовая лестница опирается на центральную ось, выполненную в виде завитой трубы, имеет металлические перила-прутья. Такая конструкция весьма безопасна и проста в установке.

Межэтажная винтовая лестница из древесины S-образной формы, не имеет перил, но оснащена высоким плинтусом по всей длине. Нижняя и верхняя ступени отличаются по своей форме от остальных. Они чуть шире и более устойчивы. Небезопасна для использования маленькими детьми.

Спиральная винтовая лестница из металла для маленьких проемов. Окрашена в яркий красный цвет, по стилю сочетается с интерьером помещения. Основная опора – металлический столб и угловые стены. Тоже одна из вариаций экономкласса.

Компактные винтовые конструкции из дерева и металла подойдут для использования не только в малогабаритных многоуровневых квартирах. Такая модель также является идеальным вариантом для дачи, для помещений, в которые не имеется большого и постоянного потока людей.

Оригинальная космическая винтовая лестница со ступенями-лепестками из металла. Опора – только центральная труба, на которую нанизаны ступени. Не рекомендована для использования маленькими детьми и пожилыми людьми.

Классическая модульная винтовая конструкция. Состоит из деревянных ступеней и металлической основы. И также очень удобная для использования в узких потолочных проемах. Пригодна только для перемещения человека вверх или вниз.

Ажурная винтовая лестница, выполненная с использованием ковки. Винтажная конструкция станет не только функциональным, но и очень красивым приобретением. Внесет свой шарм в отделку помещения в классическом или ретростиле.

Чугунные винтовые лестницы встречаются довольно редко. Обычно они используются в интерьерах в стиле лофт. Эта оригинальная черная конструкция со ступенями, похожими на ступени в поезде, создает приятную атмосферу, когда все находится на своих местах. Несмотря на свою громоздкую конструкцию, чугунная лестница смотрится довольно легко и непринужденно.

Еще один оригинальный вариант для маленьких проемов в стиле лофт. Ограждение имеет монолитную конструкцию и выполнено в виде перфорированной стали.

Конструкции нового стилевого андеграундного направления производятся не только из металла. Существуют также вариации с деревянными ступенями темного окраса, а также с каменными комплектующими.

Невесомые футуристичные модели в стиле хай-тек не оставят равнодушными любителей оригинальных и практичных интерьеров. Зачастую такие конструкции имеют довольно большой диаметр, соседствуют с панорамными окнами и просторными помещениями.

Основными материалами, используемыми для изготовления винтовых лестниц в стиле хай-тек, являются металл, стекло и пластик. Все те основные сырьевые комбинации, которые так прочно укоренились в современном строительном мире.

Простые бетонные конструкции сегодня также можно встретить повсеместно в интерьерах лофт, хай-тек и модерн. Они очень громоздкие, тяжелые, но винтовая лестница из такого материала прослужит так же долго, как площадки в стандартных подъездах многоквартирных домов.

Нежная винтовая лестница в японском стиле. Способ крепления – на тетивах. Материал изготовления – пластик и дерево. Высокие монолитные перила позволяют уверенно держаться на ней. Белый цвет и оригинальный японский рисунок не оставят вас равнодушными.

Винтовая лестница как центральный предмет интерьера. Массивные деревянные марши, уложенные по спирали. Прозрачные стеклянные поручни. И нижние ступени как пьедестал для постамента. Все указывает на широту размаха и модернистский уклон помещения.

Еще одна конструкция родом из будущего. Парящие в воздухе стеклянные ступени, обрамленные практически невидимой опорой из такого же материала, упираются в периметральные стены помещения. Несмотря на кажущуюся хрупкость всей конструкции, данная винтовая лестница является очень прочной и устойчивой к механическим повреждениям. Одним из нюансов является возможность скольжения ноги по ступеням, который легко устраняется при помощи специальных силиконовых или резиновых накладок.

Подробнее о винтовых лестницах вы узнаете из следующего видео.

Проектирование и расчет основных размеров винтовой лестницы

Хотя схема винтовой лестницы кажется сложнее, ее можно построить самостоятельно, не прибегая к помощи специалистов. Для этого, прежде всего, нужно сделать правильные расчеты, без этого невозможно возведение ни одной надежной конструкции. Стоит внимательно отнестись к проектированию металлической винтовой лестницы и заранее определить основные ее параметры:

  • высоту;
  • диаметр;
  • количество ступеней;
  • ширину проступи;
  • высоту подступенка.

Высота лестницы

Высота всегда ограничена высотой потолков, то есть расстоянием от пола до потолка. Этот параметр легко измерить и применить для последующих расчетов.

Диаметр лестницы

Диаметр лестницы равен длине ее ступеней, умноженной на два, плюс ширина опорного столба (если возводится конструкция на больцах). Для нежилых помещений, вроде чердака или мансарды, можно построить данное сооружение с небольшим диаметром, где длина ступеней будет в пределах 50-60 см. Для перемещения между жилыми этажами здания стоит выбрать ширину лестничного марша от 80 см. Такой подъем будет более удобен для ежедневного использования.

Количество ступеней и высота проступка

Чтобы правильно рассчитать количество ступеней, нужно выбрать высоту проступка (или подступенка). В соответствии с ГОСТом, для комфортного подъема это значение должно находиться в пределах от 15 до 19 см.

Для начала расчетов нужно выбрать подходящее для себя значение высоты подступенка. Затем высоту лестницы разделить на это число. Поскольку полученное значение будет не целым, нужно его округлить и теперь уже разделить высоту на округленное количество ступеней. Новое число и будет равно высоте проступка.

Поскольку функции верхней ступени выполняет площадка верхнего этажа, число их самих, которые нужно будет установить между этажами, будет на единицу меньше рассчитанного.

Иногда высота проступка равна числу с сотыми долями, которые не очень удобно измерять. В этом случае округляют значение до десятых, но изменяют высоту нижней ступени. Например, для возведения винтовой лестницы высотой 260 см нужно построить 15 проступков высотой 17,33 см. Округлив это значение до 17,3, получим 14 ступеней с такой высотой (14 x 17,3 = 242,2 см), а нижнюю – высотой 17,8 см (260 – 242,2 = 17,8).

Это интересно: какая оптимальная высота ступеней.

Ширина ступеней

Чтобы рассчитать ширину проступка по внутреннему и внешнему краю, придется воспользоваться некоторыми математическими формулами. Поскольку ступени для винтовой лестницы будут иметь клиновидную форму и станут расширяться от центра к краям, точно задать значения ширины не получится без расчетов.

Не забываем рассчитать ширину ступеней

Значение глубины проступи у внутреннего края может быть выбрано произвольно, но не меньше 10 см, а ширина ступени по линии движения не должна быть меньше 20 см. Для того чтобы узнать ширину с наружной части, нужно посчитать длину окружности по этой внешней линии по формуле: L = 2πR, где: L – длина окружности, R – радиус окружности по внешнему краю, π = 3,14).

Если угол поворота лестницы на 360 градусов, и она не представляет собой полную окружность, то полученное значение длины окружности умножают на отношение угла поворота спроектированной конструкции к 360 градусам (например, для 270 градусов это будет 270 / 360 = 0,75). Получив длину окружности по внешнему краю лестницы, разделить полученное число на количество ступеней.

Полученное значение – это ширина проступка по внешнему краю, но чтобы убедиться в том, будет ли данная лестница удобна для перемещения по ней, нужно рассчитать их ширину по линии подъема, которая находится на 2/3 R.

Рассчитав все величины, нужно выполнить чертеж будущей винтовой лестницы из металла, чтобы можно было своими руками воплотить проект в жизнь.

Как построить винтовую лестницу своими руками

Винтовую лестницу можно построить самостоятельно или приобрести уже готовую сборную конструкцию. Очень распространены сборные металлические лестницы с центральным столбом. Глубина проступи в них уже рассчитана, а ступеньки, гильзы, больцы выполнены на заводе из качественных материалов. Такой элемент интерьера станет настоящим украшением любого помещения. Простота сборки конструкции не даст потратить на работу слишком много времени, особенно если при ее изготовлении воспользоваться готовыми чертежами.

Сборка винтовой лестницы на центральном столбе своими руками, как описано ранее, также не причинит больших хлопот, если заранее произвести расчеты и позаботиться о наличии всех необходимых материалов. Конечно, обязательно нужна будет сварка.

Монтаж модульного сооружения на косоуре также не займет больших временных затрат. Чтобы получить прочный несущий элемент, нужно собрать единую конструкцию из отдельных секций, которые закрепляются между собой и образуют один косоур. Для укрепления под каждую четвертую ступень подставляется опора в виде стойки. После сборки всех элементов закрепляются деревянные ступени. Они монтируются с помощью саморезов и между собой соединяются металлическими трубами с фланцами.

Винтообразные лестницы на двух косоурах можно выполнить своими руками, сделав каркас со ступеньками. Для сборки такой конструкции необходимо подготовить профиль из металла с прямоугольным сечением, из которого вырезать детали, равные высоте подступенков и ширине ступеней. Полученные детали соединить между собой сваркой таким образом, чтобы в итоге получить каркас в виде двух спиральных лесенок.

Чтобы получить винтовую лестницу, готовую к эксплуатации, нужно установить на каркас деревянные ступени, которые закрепить при помощи саморезов, и ограждения. Перила из металла можно приварить к металлическому каркасу или закрепить вдоль стены. Высоту ограждения обычно делают не меньше 90 см, а расстояние между стойками – 60 см. Это пространство закрывают панелями или сваренными между собой металлическими перегородками.

Если металлический каркас не будет скрыт декоративным элементами, а станет элементом интерьера, предварительно стоит основательно проработать все швы, чтобы они стали незаметными после грунтовки и покраски.

Сборка и установка

Рассмотрим подробно, как собрать деревянную лестницу своими руками на примере простой конструкции с косоурами, подробно останавливаясь на каждом этапе.

Порядок

При сборке лестницы важно придерживаться такого порядка действий:

  • Балку, предназначенную для таких деталей, как косоуры, надо подрезать до длины будущего сооружения. Кроме того, с нижнего края следует срезать участок с толщиной, соответствующей толщине 1 проступки.
  • Далее нужно сделать пропилку в косоуре для фиксации ступеней. Нужно отметить высоту ступенек, а также ширину проступи при помощи угольника. Перенесите выявление значения на балку, а потом выпилите ненужный участок.
  • Прижмите получившийся косоур к его нужному месту. Край сверху данной детали должен находиться на одном уровне с полом второго этажа. Во время нахождения косоура на своем месте нужно убедиться в горизонтальности выпилов, подготовленных для ступенек.
  • Когда один косоур будет изготовлен и выверен, по его образцу нужно сделать следующий. Учтите, что косоуров в конструкции может быть 2, 3 или больше – все зависит от строения лестницы.
  • Прошкурьте косоуры, а потом соедините друг с другом. Для этого надо проделать выпил в верхней и нижней частях, а затем закрепить их на толстой балке с использованием анкерных болтов. Косоуры также допустимо прикрепить и к стене.
  • Далее нужно взять досчатые материалы для подступенек и распилить их в соответствии с проделанными расчетами. Получив заготовки, отшлифуйте их и прикрепите к косоурам на саморезы.
  • Далее нужно заняться проступами. Доску так же нужно распилить в соответствии с чертежом, а затем отшлифовать. После этого их внешний край надо фрезеровать для получения покрытия полукруглой формы. Далее проступи надо прикрепить к выделенным для них участкам с помощью саморезов.
  • Далее на шпильки присоединяем балясины и ставим перила.

К укладке ступенек следует приступать, начиная с нижнего марша. Сначала к опорным деталям прикрепляются подступенки, а потом кладутся проступи

На данном этапе очень важно пользоваться уровнем, чтобы конструкция получилась ровной. На этом изготовление и сборка конструкции завершены

Способы

Существует несколько способов фиксации лестниц разного типа:

  • Прямая одномаршевая лестница крепится так: ее верхний конец прикрепляется к перекрытию, а нижний фиксируется на полу первого этажа. Подобная конструкция не нуждается в промежуточной фиксации.
  • Если лестница оснащена поворотом, то ее прикрепляют к стене.
  • Лестница с двумя поворотами требует и вспомогательного крепления на полу и верхнем конце марша, и крепежа на опорном столбе.
  • Для лестниц с более замысловатыми конструкциями с поворотами и разветвлениями нужно сформировать сквозные крепежи на тетиве, косоурах и ступеньках.

В роли фиксации для лестниц применяются следующие типы крепежа:

  • клеевой;
  • механический;
  • шировой.

Рекомендации

Если вы выбрали для конструирования сооружения сосну, то вам нужно учесть, что данная порода является самой мягкой среди прочих, поэтому не может похвастаться достаточными прочностными характеристиками. Перед непосредственной сборкой все детали из древесины необходимо обработать защитными составами (специальными антисептиками). Покрывать лестницу защитными средствами нужно как в разобранном, так и в собранном состоянии. Разумеется, в первом случае промазка будет более тщательной и скрупулезной, так как речь будет идти о недоступных участках будущего сооружения.

Если вы решили окрасить лестницу из древесины, то вам надо предоставить для этого подходящие условия – красить такие объекты нужно в чистоте, можно использовать краскопульт. Обычно лестницы собираются после покраски и высыхания всех деталей.

Чтобы лестница не деформировалась и не потеряла своей привлекательности, она должна находиться в помещении, в котором держится оптимальная температура и умеренная влажность. Если не обращать внимания на данный нюанс, то натуральный материал может покрыться плесенью и начнет гнить.

О том, как собрать лестницу из деревянных элементов, смотрите в следующем видео.

Как правильно рассчитать размеры винтовой лестницы в частном доме на второй этаж

Рассмотрим, как происходит расчет конструкции винтовой лестницы со стандартными размерами. Допустим, угол поворота винтовой лестницы составляет 360°, диаметр равен 2000 мм, а высота — 3000 мм.

Во-первых, необходимо определить длину окружности по средней линии движения. Расчет размеров винтовой лестницы своими руками должен производиться по формуле: L = 2mR, где г = 2R : 3. Следует помнить, что средняя линия движения отстоит от радиуса лестницы на две трети. После преобразования формула выглядит следующим образом: L = 4wR: 3. Подставляем результаты, получаем: 4 х 3,14 х 1000 : 3 = 4187 мм.

Во-вторых, нужно определить высоту шага ступеней. При высоте этажа 3000 мм данный размер в конструкции винтовой лестницы на второй этаж может быть равен 150 или 200 мм, т. е. число подъемов будет составлять 20 или 15.

Ширина пятнадцатой ступени может быть равной ширине 2-4 основных ступеней. Но следует учитывать, что при подъеме на первую ступень общая высота сокращается на высоту ступени, т. е. на 200 мм, что соответствует 15 подъемам. При этом в винтовых лестницах с поворотом 360° над головой располагается площадка. Следовательно, при высоте этажа 3000 мм необходимо соорудить площадку шириной в 4 ступени. Это означает, что на четвертой ступени общая высота сократится на 800 мм, но при этом над головой будет сохраняться безопасный промежуток более 2000 мм.

При правильном расчете винтовой лестницы на второй этаж важно определить ширину проступи по средней линии движения. Здесь применимы следующие формулы: 2h + b = 600-650 мм и h + b = 460 мм

Преобразовав формулы (b = 600-650 мм — 2h и b — 460 мм — К) и подставив в них значение высоты ступени (200 мм), можно вычислить ширину проступи, которая, исходя из первой формулы, будет составлять 200-240 мм, а согласно второй — 240 мм.

Теперь необходимо проверить, соответствуют ли эти значения тем, которые есть на самом деле. При делении длины развертки 4187 мм на 14 ступеней получаем 299 мм. Такая ступень является слишком широкой. Если в проекте указать проступи с подобным параметром, то возникнет необходимость в увеличении ширины шага. Для проверки следует произвести расчеты по первой формуле. Получаем: 2 х 200 + 299 = 699 мм вместо средних 620 мм. Это означает, что нужно увеличить число подъемов с 15 до 17, что включает 16 ступеней и одну площадку.

После вычислений станет ясно, что ширина проступи будет 262 мм (4187 мм : 16 подъемов), а высота подъемов — 177 мм (3000 мм : 17 ступеней), причем первый подъем необходимо уменьшить на 9 мм, чтобы уложиться в общую высоту этажа (168 мм+ 16×177 мм = 3000 мм). При таких размерах ступеней винтовой лестницы появляется возможность спроектировать верхнюю площадку шириной в 5 ступеней, так как они составят 1000 мм, что при общей высоте 3000 мм создаст нужный запас в 2000 мм.

В целом подбор количества ступеней осуществляется следующим образом: необходимо разделить общую высоту этажа на определенное число подъемов и сопоставить полученные высоту и ширину ступеней с тем, подходят ли они ширине среднего шага человека. Если при подсчетах будет образовываться остаток, то следует увеличить или, наоборот, сократить высоту первой ступени. Возможная разница составит менее 10 мм, что в результате практически не будет заметно. Такое допущение оправдано тем, что изменить высоту этажа нельзя, ее можно только скорректировать за счет укладки напольного покрытия, чтобы при делении ее на высоту подъемов получалось целое число.

Не менее важно при расчете размеров винтовой лестницы на второй этаж своими руками определить ширину ступени в ее узкой части. В качестве опоры забежных ступеней винтовой лестницы выступает центральная стойка в виде обсадной трубы диаметром 50 мм, на которую нанизываются ступени

Для того чтобы стойка стала более жесткой, а ступени были надежно зафиксированы, между ними необходимо вставить гильзы с шайбами. В этом случае произойдет увеличение диаметра трубы. Кроме того, в узкой части каждой ступени следует просверлить отверстие диаметром 50 мм. Для большей прочности ступени ее нужно расширить, сделав больше поверхность вокруг отверстия на аналогичную величину (на 50 мм). Становится понятно, что ширина узкой части ступени равна 150 мм.

Таким образом, можно определить все параметры проступи, ширина которой в узкой части составляет 150 мм, по линии движения — 262 мм, а в широкой части — 393 мм.

Руководствуясь полученными размерами, можно изготовить ступень, но обычно поступают гораздо проще, соединив разметку в узкой и широкой частях. Благодаря этому проступь становится шире, хотя после монтажа она не превышает расчетной ширины, потому что ступени являются забежными.

Далее представлена пошаговая инструкция по возведению винтовой лестницы в доме своими руками.
