УШП фундамент – особенности изготовления своими руками: Итоги и Фото

Элементы УШП плиты

В целом утеплённая шведская основа представляет собой монолитную систему с армированием. В ней заложены инженерные коммуникации и модификация тёплого пола для первого этажа.

Отечественных стандартов для иностранной методики не разработали, поэтому при возведении используются международные требования и правила.

Основой для плиты служит грунт. От типа и плотности зависит устойчивость дома. В некоторых случаях под плиту мастера кладут шар геотекстиля. Элемент используется для илистого грунта, чтобы дренирующий слой не перемешивался с частицами земли. Кроме геотекстиля в работе употребляется:

Дренажная труба в щебне. Нужна для того, чтобы накопившаяся влага удалялась из основы и не скапливалась под домом. Трубы устанавливают на расстоянии, чётко прописанном в проекте жилья.
Песчаная подушка. Удерживает влагу на определённом уровне и не позволяет воде подняться выше основы прослойки. Предотвращает возникновение возможных сил пучения. Она хорошо справляется с задачей укрепления основы.
Канализационная труба.

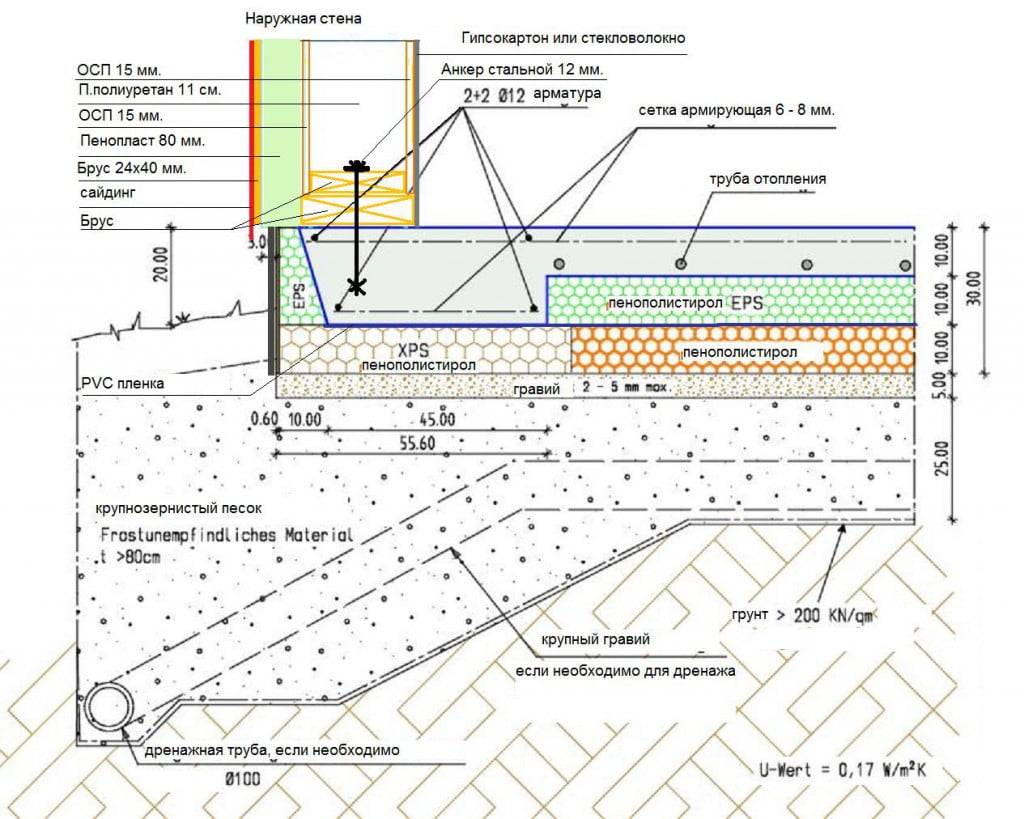

Утеплитель. Позволяет аккумулировать нагретый воздух и сохранять температуру в доме. Через пол уходит тёплый воздух, но если установить прослойку, это приведёт к экономии средств за отопление. Наличие слоя гарантирует отсутствие промерзания почвы под домом.
Гидроизолят. Важный этап для сохранения прочности и однородности фундамента. Чтобы на поверхности не появлялись трещины и расколы, обязательно установление гидроизоляции. В технологии шведской плиты используется двухуровневая система, чтобы исключалась возможность появления конденсата на поверхности.
Инженерные системы устанавливаются глубоко в основе, некоторые мастера заглубляют их до отметки промерзания грунта.
Армопояс усиливает прочность и благодаря металлическим прутьям предотвращает растрескивание поверхности.
Основа тёплого пола для качественного прогревания дома. Можно обойтись и без дополнительных затрат, но в будущем, благодаря подогреву снизу, в доме будет комфортнее и удобнее.
Плита с ребристой поверхностью, примерная толщина которой составляет 9,8−10 см. Этот шар считается завершающим и служит для дополнительного укрепления фундамента и улучшения теплоизоляции.

Стандартно в основу заложен утеплитель, рёбра для жёсткости и обогрев.

Этапы устройства УШП фундамента

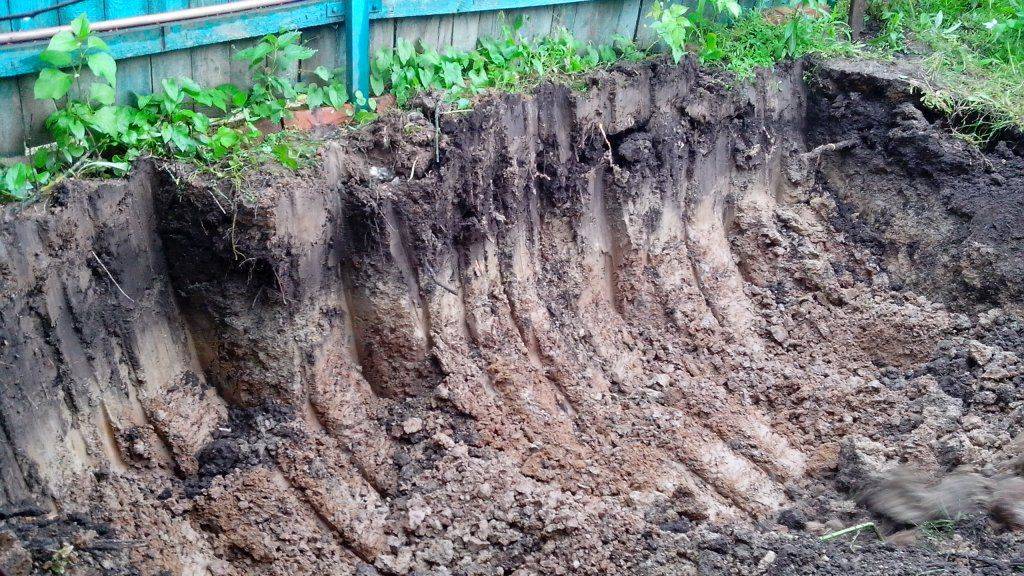

Котлован под УШП

Перед котлованом участок следует осушить (если нужно). Сделать разметку по плану, который у вас должен быть заранее сделан.

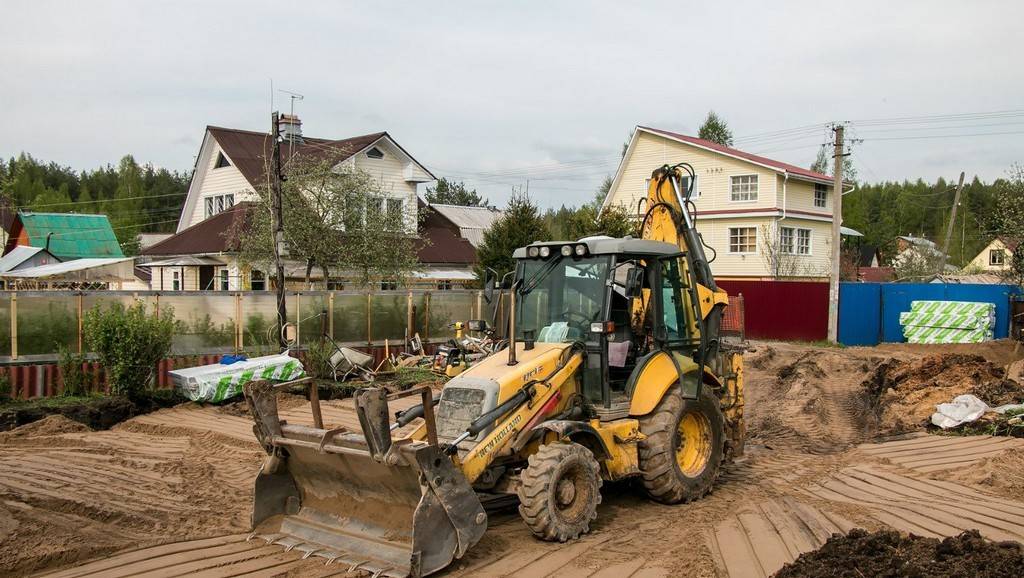

Для рытья котлована нанимается экскаватор. После грубого рыться дно котлована ровняется вручную. Если велика вероятность подтапливания, то монтируется система дренажа. Это колодец в два бетонных кольца Ø1000мм и дренажной канавы по периметру фундамента.

Геотермальный контур

Иногда, делают геотермальный контур под УШП. Геотермальный контур позволяет загонять под УШП лишнее тепло летом и «забирать» его зимой. Одно из решений геотермального контура: уложить змейкой на земле 40 мм трубу и впоследствии подсоединить ее к тепловому насосу в котельной дома.

Изоляция котлована

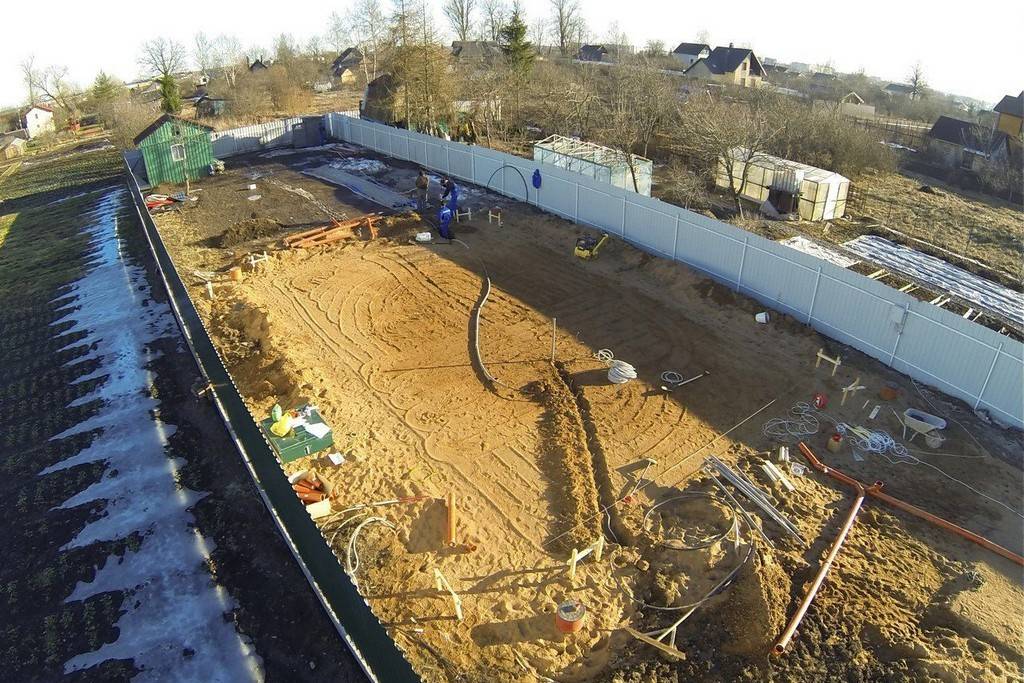

Песчаную подушку отделяют от земли. Для этого используется геотекстиль плотностью 250 грамм на кВ. метр. Геотекстиль укладывается и на дно дренажных канав.

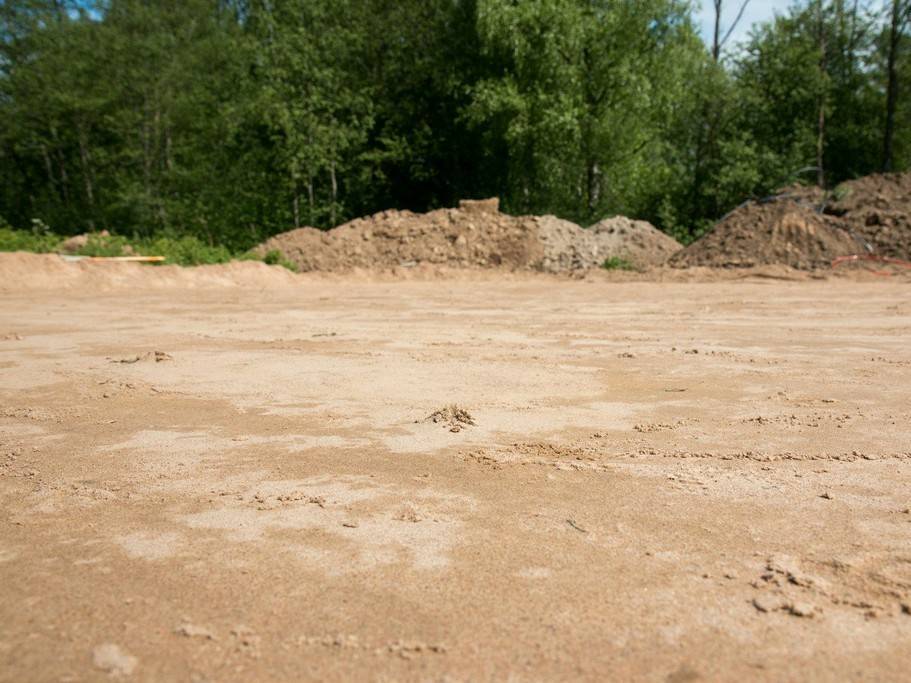

Песчаная подушка

Особое внимание уделяется песчаной подушке под УШП. Если возможно, используют для обратной засыпки песка экскаватор. Если экскаватор использовать не получается, высыпанную кучу песка приходится разбрасывать по котловану вручную

Если экскаватор использовать не получается, высыпанную кучу песка приходится разбрасывать по котловану вручную.

Расход песка. На дом 9×15 уходит 160-165 кубов песка.

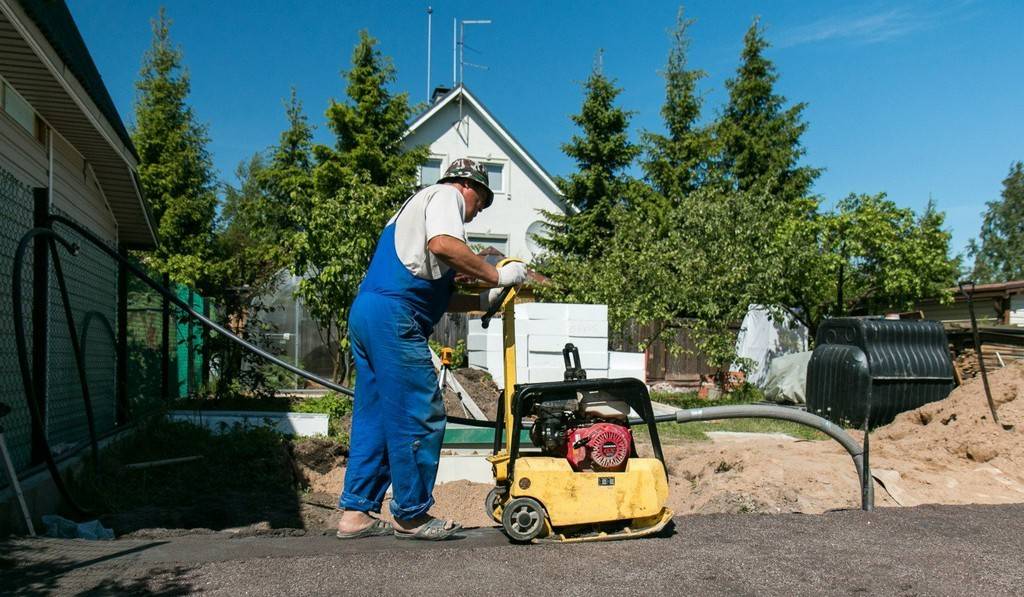

Песок не просто разбрасывается по котловану, но тщательно утрамбовывается вибромашиной. Для качественной трамбовки песок постоянно проливается водой.

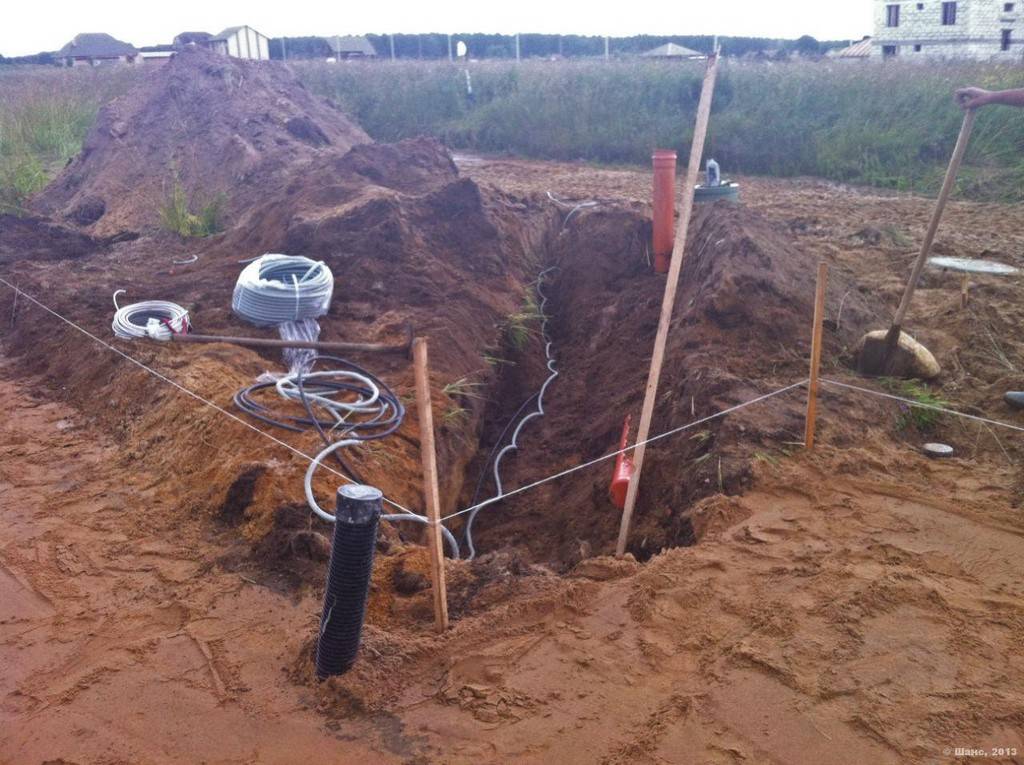

Каналы под коммуникации

Укладка коммуникаций начинается с точной разметки. По плану вымеряются будущие стены комнат с сантехническим оборудованием и котельной. Определяем места вывода коммуникаций, включая электрические кабели, которые планируется проложить в полу.

Для коммуникаций, в песке роются траншеи. Песчаной подушкой в траншеях создается нужный уклон. В траншеи укладываются трубы коммуникаций, бронированные кабели электропитания, пластиковые трубы электропроводки и шины заземления.

Укладка утеплителя

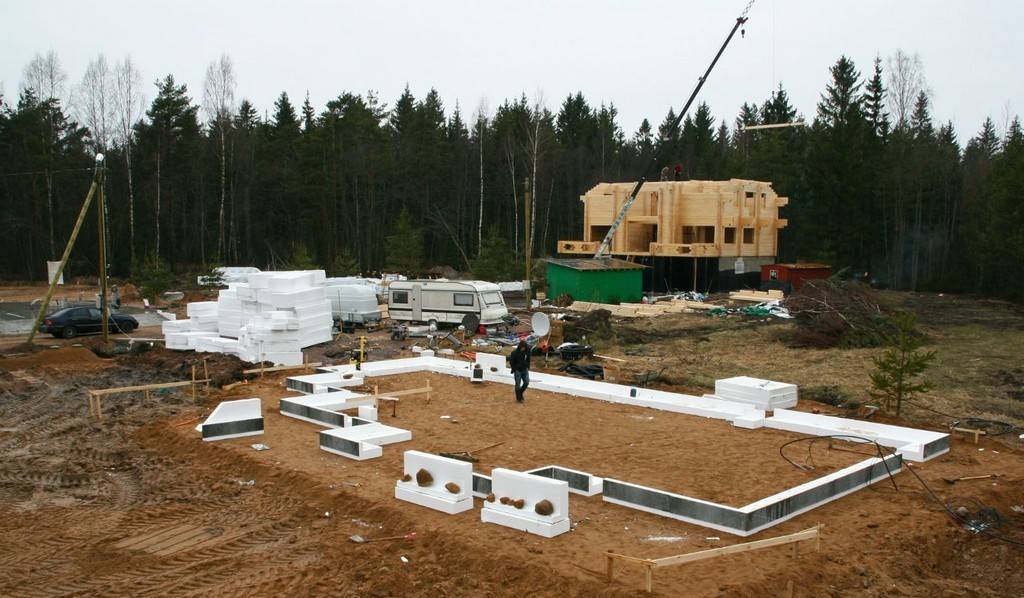

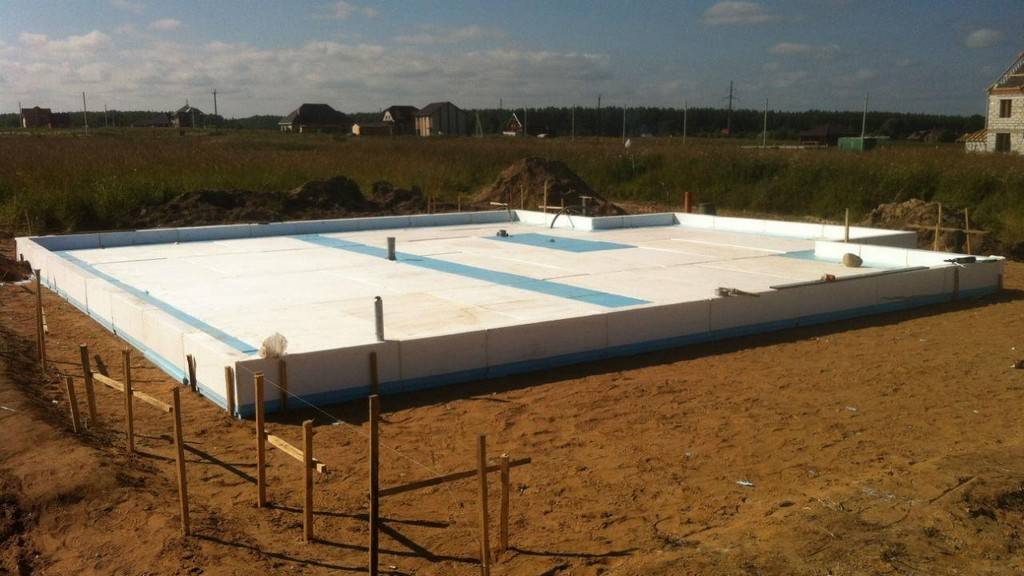

Утеплитель укладывается по всему периметру дома. Он не позволяет промерзать фундаменту и не дает теплу теплого пола уходить в землю. После первого слоя утеплителя прокладывается гидроизоляционный слой.

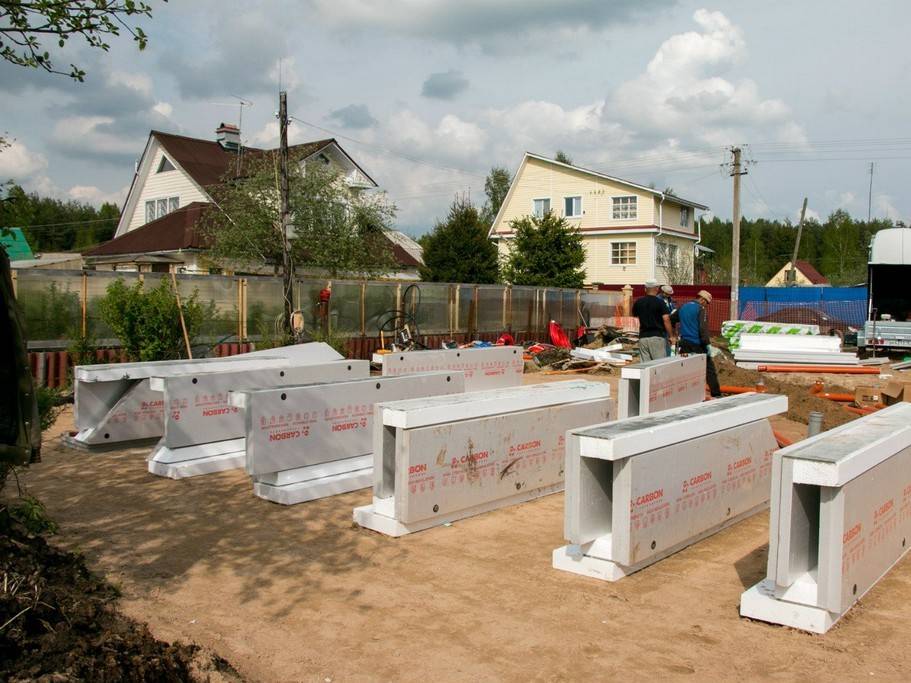

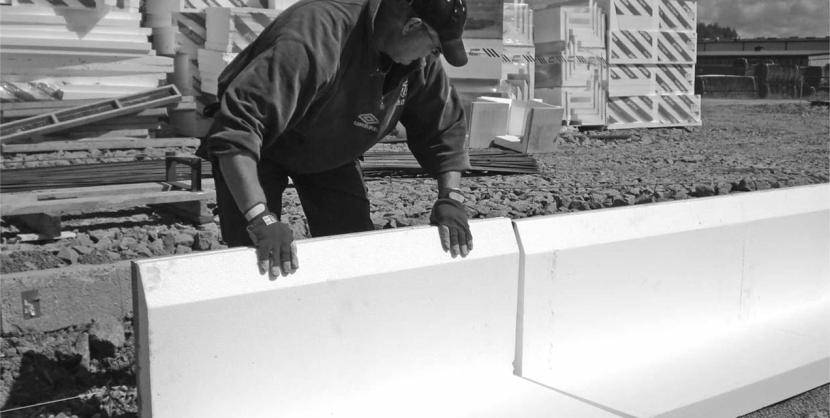

По периметру дома укладываются L-образные плиты утеплителя. Они образуют опалубку. Для защиты внешней поверхности утеплителя его закрывают плоским шифером. Верх L-образных блоков утеплителя заклеивают скотчем, от попаданий бетона.

По периметру дома с внешней стороны укладывается ряд утеплителя для создания теплой отмостки вокруг дома.

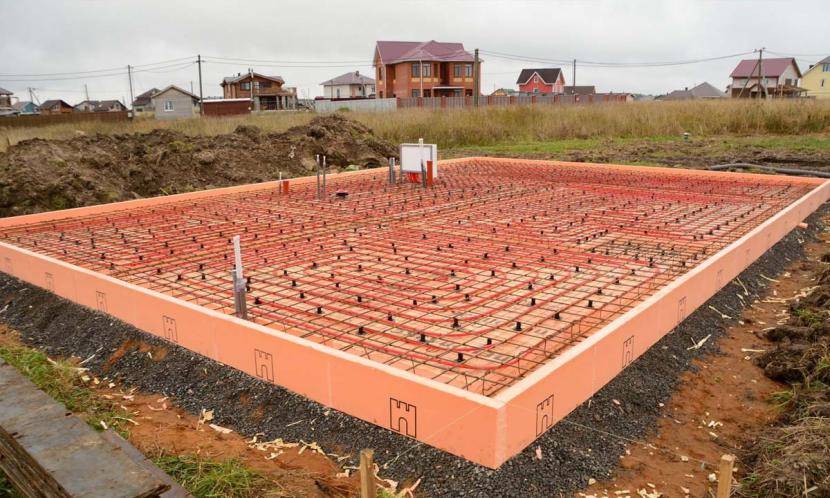

Армирование плиты

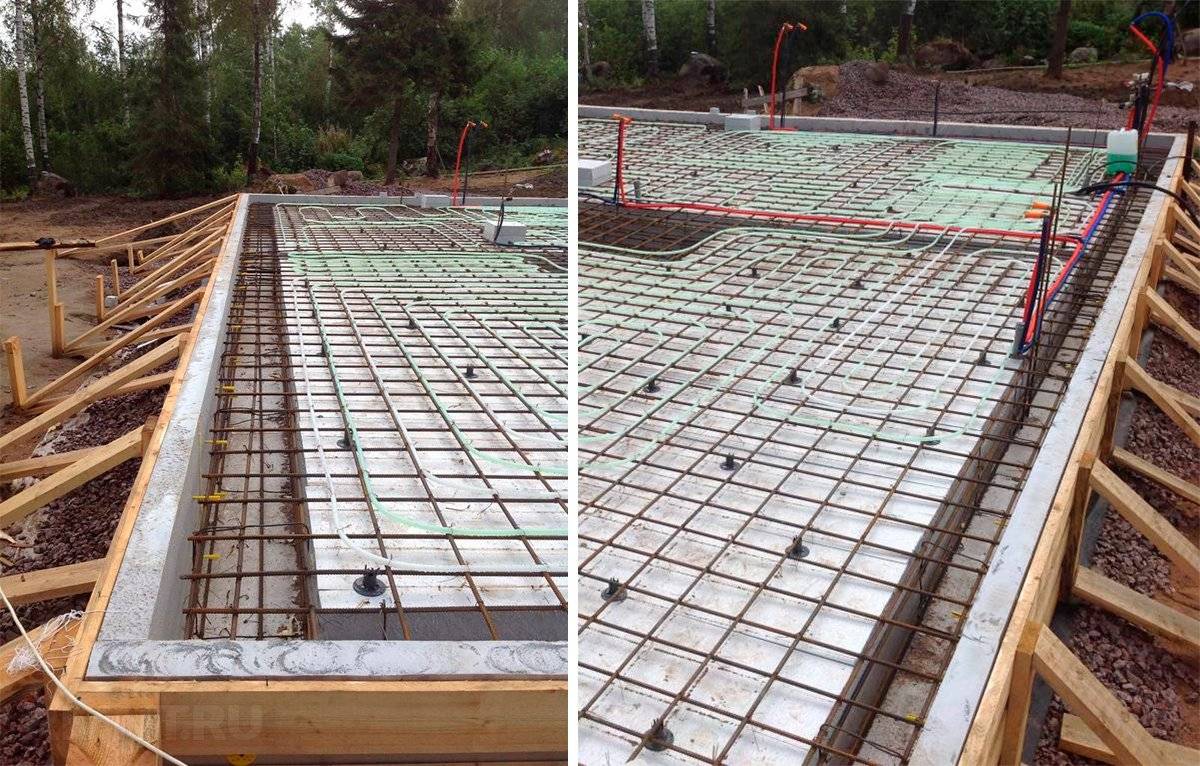

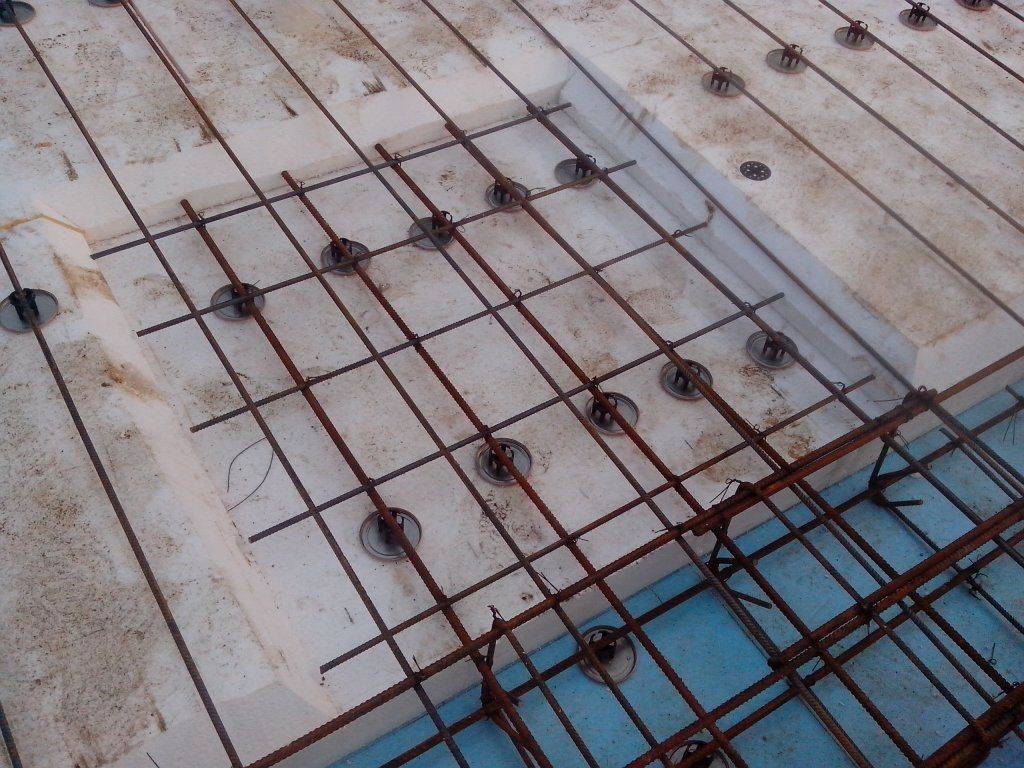

Под бетон делается армирование. Тип армирования зависит от будущей нагрузки, которая рассчитывается предварительно.

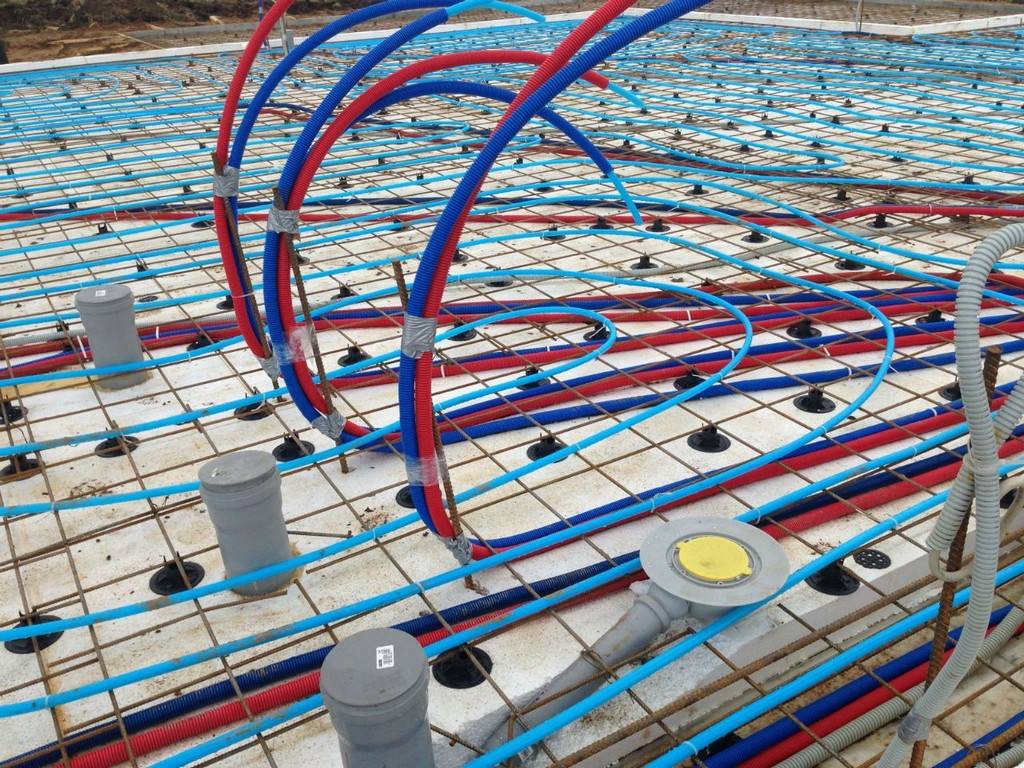

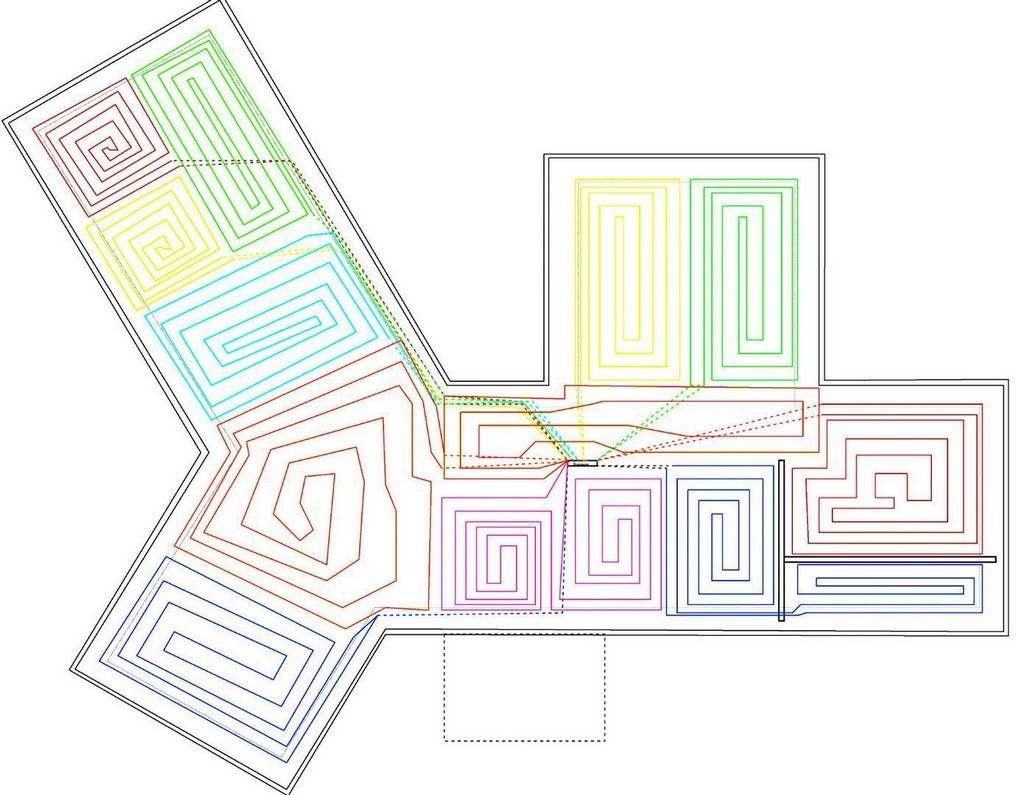

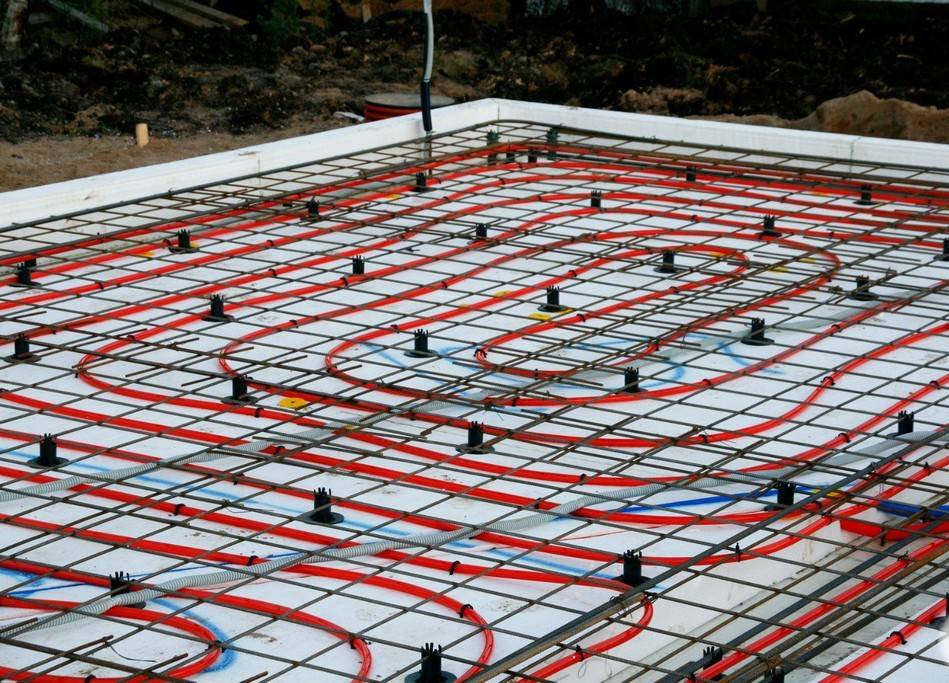

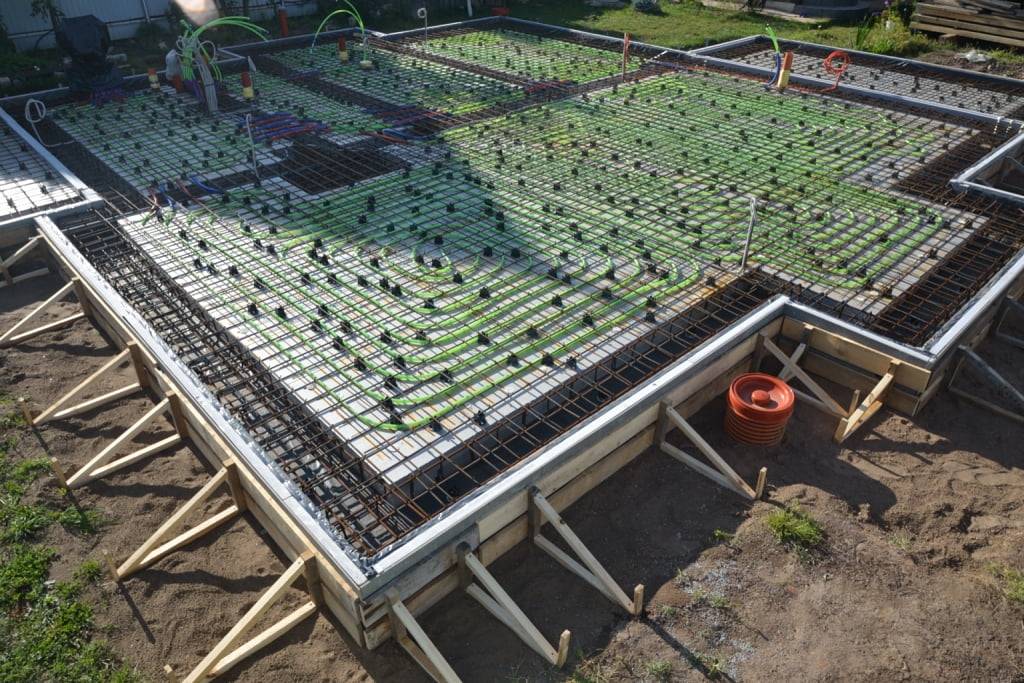

После армирования укладываются трубы теплого пола. Трубы фиксируются к арматуре и прокладываются по плану.

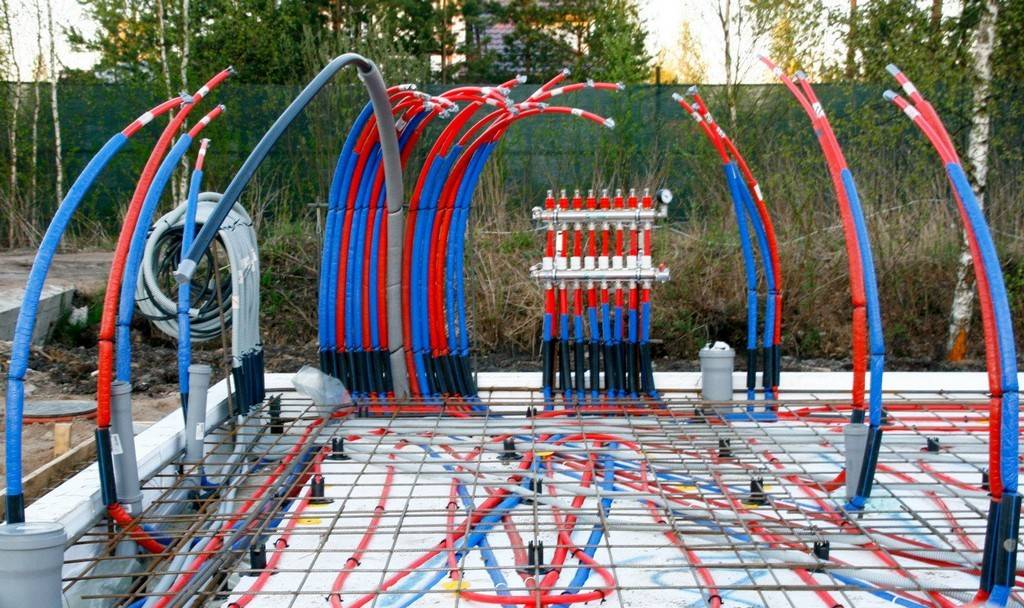

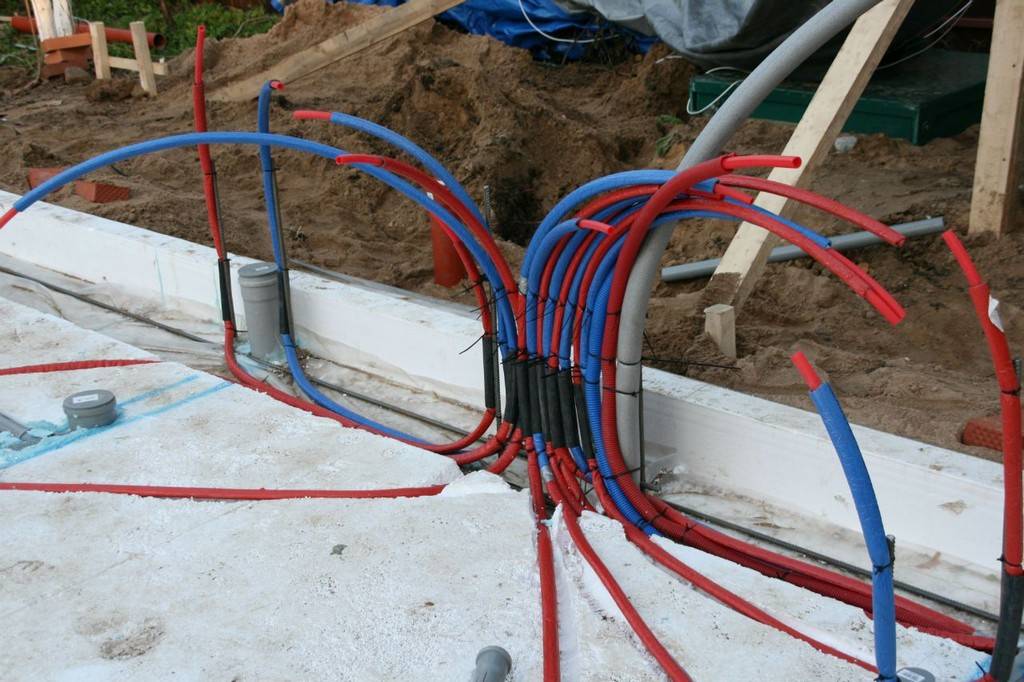

Монтаж коллектора водяного теплого пола

Все трубы теплого пола «стекаются» к месту установки коллектора теплого пола. Коллектор теплого пола монтируется сразу и проверяется нужным давлением. После заливки исправить теплый пол будет невозможно.

Прокладка скрытых коммуникаций

Вместе с теплым полом, прокладываются скрытые коммуникации: водопровод и трубы под электропроводку в полу. Фундамент УШП это черновой пол вашего дома.

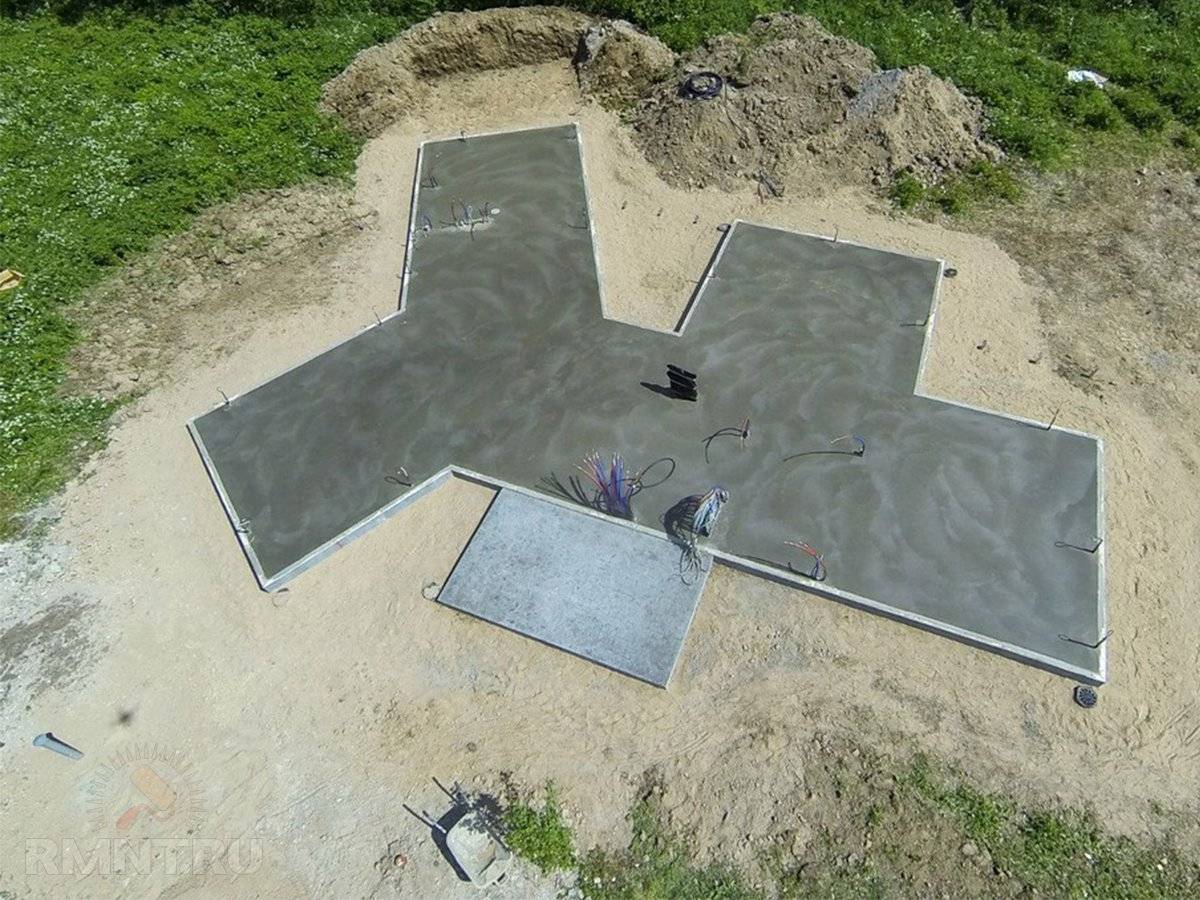

Заливка плиты фундамента

Все проложенные коммуникации тестируются специалистами. Открытые выводы труб закрываются от попадания бетона.

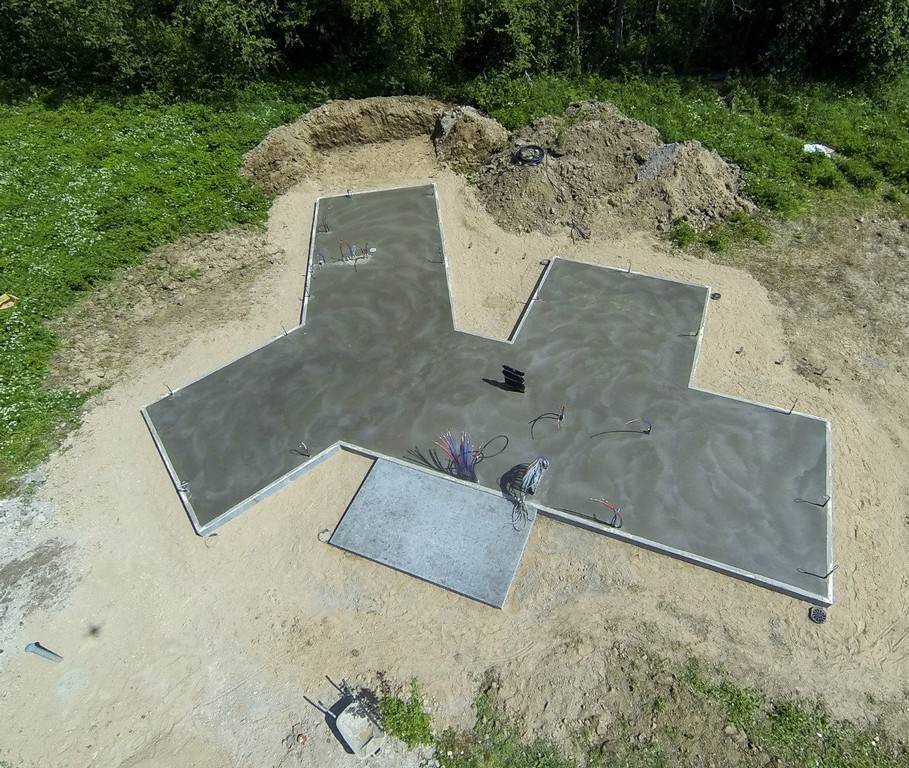

Бетон закупается только на бетонном заводе с пакетом документов о качестве и результатами проб.

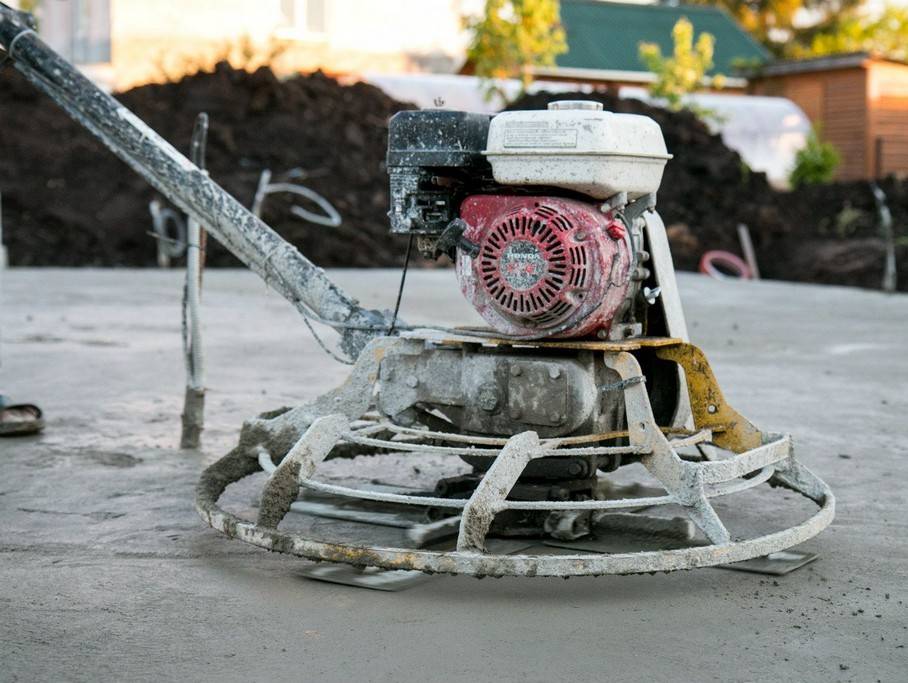

До полного застывания бетон укрывается полиэтиленом. После застывания бетона, он шлифуется, образуя ровный черновой пол будущего дома.
