Способы обозначения кабельной трассы и коммуникаций
Кабельная трасса на местности вне населённых пунктов обозначается типовыми предупредительными знаками (аншлагами) и замерными столбиками. В населённых пунктах если нет возможности установки таких знаков, размещают таблички с обозначением кабельной линии на стенах зданий, на столбах, на заборах и др. Для защиты от повреждений укладывают сигнальную ленту, а для простоты обнаружения муфт и др. электронные маркеры.
Аншлаги следует размещать.
- около муфт на кабеле.
- на прямолинейном участке трассы, с шагом не более 300 метров(обозначение трассы кабеля).
- на поворотах, изгибах трассы на местах сгибов (для точного определения места поворота трассы).
- при переходах через реку, озёра, болота и т.д по обеим сторонам.
- при пересечении с автодорогами, железными дорогами по обеим сторонам обочин.
- при пересечении подземных коммуникаций (для исключения повреждения кабеля в случае ремонта коммуникаций сторонних организаций).
- при пересечении с линиями воздушной связи, проводного вещания, линиями электропередач.
Аншлаги размещают на расстоянии 10 см от кабеля в сторону от дороги. Табличка на аншлаге должна быть размещена перпендикулярна к оси кабельной линии. Направление стрелок должно указывать охранную зону кабеля.
Возможно вас также заинтересует: «Для чего нужны и как выбрать электронные маркеры ?» и другие статьи раздела: «Разные полезности».
Замерные столбики следует размещать.
- в местах подключения рабочих шин, защитных заземлений, протекторов.
- в местах установки термодатчиков.
- на концах грозозащитных проводов.
В случае, если установить замерный столбик на трассе нельзя (пахотные земли, условия местности), допускается вынос замерного столбика в сторону от кабельной трассы ближе к дороге. На замерном столбике отмечается расстояние до муфты с указанием направления.
Дополнительно следует выполнить привязку координат муфт на участке при помощи GPS навигатора, все координаты заносят в паспорт трассы.
На замерные столбики также наносят следующие обозначения:
Скачать таблицу условные обозначения для нанесения на замерных столбиках можно в разделе: «Вспомогательные материалы».
Сигнальная лента.
Для предупреждения повреждений кабельной линии, при строительстве также необходимо укладывать над кабелем (на половину глубины прокладки кабеля) сигнальную ленту. Таким образом, в случае не согласованных работ, производитель работ в первую очередь натыкается на такую ленту, тем самым предотвращая дальнейшие раскопки, а соответственно и кабель от повреждения.
Электронные маркеры.
Электронные маркеры служат для облегчения обнаружения тех или иных коммуникаций на местности. Маркер закапывается над ключевыми точками (муфтами, колодцами, пересечениями, поворотами и т.д.).
Для обнаружения маркера нужен маркероискатель. Внутри маркера находится колебательный контур настроенный на частоту излучения маркероискателя. При приёме отражённого сигнала, маркероискатель подаёт звуковой или визуальный сигнал оператору.
Существуют также, так называемые, интеллектуальные маркеры. Такие маркеры позволяют предварительно записать информацию об объекте, а затем прочитать её. Глубина обнаружения/считывания таких маркеров примерно 1,5/0,3м.
Электронные маркеры для каждого типа коммуникаций отличаются. Отличие заключается в частоте настройки резонансного контура, цвета.
Скачать таблицу соответствия цвета и частоты электронного маркера в зависимости от типа коммуникаций можно в разделе: «Вспомогательные материалы».
Более подробно об электронных маркерах читайте в статье: «Для чего нужны электронные маркеры и их виды».
Вас также может заинтересовать: «Как маркировать кабели при прокладке…» и другие статьи раздела: «Разные полезности».
xn--80aalccoafpfcpgdfeii1bzaks8eyg5cl.xn--p1ai
Типы электрических цепей
В электротехники по типу соединения элементов электрической цепи существуют следующие электрические цепи:
- последовательная электрическая цепь;
- параллельная электрическая цепь;
- последовательно-параллельная электрическая цепь.
Последовательная электрическая цепь.
В последовательной электрической цепи (рисунок 2.) все элементы цепи последовательно друг с другом, то есть конец первого с началом второго, конец второго с началом первого и т.д.
Рисунок 2. Последовательная электрическая цепь.
При таком соединении элементов цепи ток имеет только один путь протекания от источника тока к нагрузке.При этом общий ток цепи Iобщ будет равен току через каждый элемент цепи:
Iобщ=I1=I2=I3
Падение напряжения вдоль всей цепи, то есть на участке А-Б (Uа-б), будет равно приложенному к этому участку напряжению E и равно сумме падений напряжений на всех участках цепи (резисторах):
E=Uа-б=U1+U2+U3
Параллельная электрическая цепь.
В параллельной электрической цепи (рисунок 3.) все элементы соединены таким образом, что их начало соединены в одну общую точку, а концы в другую.
Рисунок 3. Параллельная электрическая цепь.
В этом случае у тока имеется несколько путей протекания от источника к нагрузкам, а общий ток цепи Iобщ будет равен сумме токов параллельных ветвей:
Iобщ=I1+I2+I3
Падение напряжения на всех резисторах будет равно приложенному напряжению к участку с параллельным соединением резисторов:
E=U1=U2=U3
Последовательно-параллельная электрическая цепь.
Последовательно-параллельная электрическая цепь является комбинацией последовательной и параллельной цепи, то есть ее элементы включаются и последовательно и параллельно (рисунок 4).
Рисунок 4. Последовательно-параллельная электрическая цепь.
Виды и обозначения релейных контактов
Обозначения релейных контактов
В зависимости от конструкции реле существует три типа контактов:
- Нормально-разомкнутые. Размыкаются до подачи тока через катушку реле. Буквенное обозначение – НР или NO.
- Нормально-замкнутые. Находятся в замкнутом положении до момента протекания тока через релейную катушку. Обозначаются буквами НЗ или NC.
- Перекидные/переключающиеся/общие. Представляют собой комбинацию из контактов нормально-разомкнутого или нормально-замкнутого типа. Оснащаются общим приводом переключения. Буквенная символика – COM.
На сегодняшний день распространены реле с перекидными контактами.
Какие виды электросхем могут пригодиться?
Рассмотрим проектную информацию с точки зрения электромонтажника-любителя, желающего своими руками поменять проводку в доме или составить чертеж подключения дачи к электрокоммуникациям.
Сначала нужно понять, какие знания будут полезными, а какие не понадобятся. Первый шаг – это знакомство с видами электрических схем.
Схема щита, использующая реальные изображения коммутационных, защитных устройств, – электрические связи изображены цветными проводами. По сути, она не имеет ничего общего с профессиональной документацией, которая сопровождает проекты по энергоснабжению дома
Вся информация о видах схем изложена в новой редакции ГОСТ 2.702-2011, которая носит название «ЕСКД. Правила выполнения электрических схем».
Это дубликат более раннего документа – ГОСТ 2.701-2008, в котором как раз подробно говорится о классификации схем. Всего выделяют 10 видов, но на практике может потребоваться только одна – электрическая.
Кроме видовой классификации, существует и типовая, которая подразделяет все чертежные документы на структурные, общие и пр., всего 8 пунктов.
Домашнему мастеру будут интересны 3 типа схем: функциональная, принципиальная, монтажная.
Тип #1 – функциональная схема
Функциональная схема не содержит детализации, в ней указываются основные блоки и узлы. Она дает общее представление о работе системы. Для устройства электроснабжения частного дома не всегда есть смысл составлять такие чертежи, так как они обычно типовые.
А вот при описании сложного электронного устройства или для оснащения электрикой цеха, студии или пункта управления они могут пригодиться.
Образец функциональной схемы. Она содержит минимум условных обозначений. Вся информация представлена блоками с подписями – наименованиями устройств. По чертежу можно понять, как элементы связаны между собой
Тип #2 – принципиальная схема
Принципиальная схема, в отличие от функциональной – это набор условных обозначений, без знания которых сложно разобраться в устройстве сети в целом. На чертеже указываются все устройства и связи между ними. Если схема сложная, содержащая, например, резервирующие цепи, то эксплуатационники пользуются оперативным схемами, дающими представление о “сегодняшнем положении коммутационных аппаратов”.
Если же нужно отразить только силовые линии, достаточно начертить линейную схему, а для изображения всех видов цепей с приборами контроля и управления понадобится полная.
Вариант принципиальной схемы для электроснабжения дома с обозначением розеток, выключателей, разъема подключения электроплиты, звонка и его кнопки, светильников, автоматических предохранителей
Тип #3 – монтажная схема
Монтажная схема – документ, которым удобно пользоваться при установке сетей. По ней можно узнать, какие устройства следует подключать, где именно и как далеко друг от друга они находятся.
Указано расположение таких элементов, как выключатели и розетки, светильники, автоматы защиты. Прямо в схеме можно расставить номиналы и длину цепей.

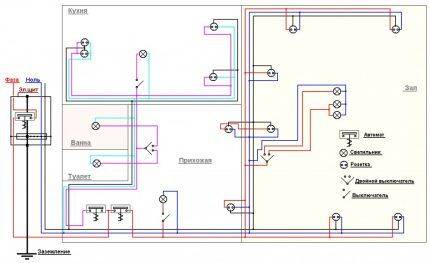

Образец примитивной, но понятной и читаемой монтажной схемы для электроразводки частного дома, который можно составить самостоятельно, пользуясь ограниченным набором условных обозначений
Требования по всем видам схематической документации изложены в ГОСТ 2.702-2011, именно им и следует в дальнейшем руководствоваться при составлении собственных проектов.
Здесь же можно найти в полном объеме ссылки на другие полезные документы, в которых размещены таблицы графических и буквенных обозначений различных элементов, использующихся на электрических схемах, а также правила их использования.
Изображение электрооборудования на планах
Согласно ГОСТ 21.210-2014 — документу, регламентирующему условные графические изображения электрооборудования и проводок на планах, есть четкие условные обозначения для каждого вида электрических устройств и связующих их звеньев: проводок, шин, кабелей. Распространяются они для каждого вида оборудования и недвусмысленно определяют его на схеме в виде графического или буквенно-численного условного обозначения.
Вам это будет интересно Редактор для рисования схем
В документе приведены представления для:
- Электрооборудования, электротехнических устройств и электроприемников;
- Линий проводок и токопроводов;
- Шин и шинопроводов;
- Коробок, шкафов, щитов и пультов;
- Выключателей, переключателей;
- Штепсельных розеток;
- Светильников и прожекторов.
Электрооборудование, электротехнические устройства и электроприемники
К категории электрооборудования относятся: силовые трансформаторы, масляные выключатели, разъединители и отделители, короткозамыкатели, заземлители, автоматические быстродействующие выключатели и бетонные реакторы.
Таблица УГО для электрооборудования
К электротехническим устройствам и приемникам относятся: простейшие электротехнические устройства, общие электрические аппараты с двигателями, электроустройства, работающие на электроприводе, приборы с генераторами, приборы представляющие собой двигатели и генераторы, трансформаторные устройства, конденсаторные и комплектные установки, аккумулирующая аппаратура, нагревательные элементы электрического типа. Их обозначения представлены на картинке ниже.
УГО для электротехнических устройств
Линии проводок и токопроводов
К данной категории относятся: линии проводки, цепи управления, линии напряжения, линии заземления, провода и кабеля, а также их возможные виды проводки (в лотке, под плинтусом, вертикальная, в коробе и т.д). В таблицах ниже представлены основные обозначения для этой категории.
Первая таблица обозначений для линий проводок
Линии проводок представляют собой кабеля и провода, способные передавать электроэнергию на достаточно большие расстояния. Токопроводами же чаще всего называют электротехнические устройства, способные передавать электричество на небольшое расстояние. Например, от генератора тока к трансформатору и так далее.
Вторая таблица обозначений для линий проводок
Третья таблица обозначений для линий проводок
Четвертая таблица обозначений для линий проводок
Шины и шинопровода
Шинопроводы представляют собой кабельные устройства, которые состоят из проводниковых элементов, изоляции и распределителей, которые передают и распределяют электроэнергию в производственных помещениях. Условные обозначения шин и шинопроводов представлены на картинке ниже.
Обозначение шин и шинопроводов
Выключатели, переключатели и штепсельные розетки
Сюда входят и штепсельные розетки.
Первая таблица обозначений для переключателей
Все эти элементы используют для переключения, включения и отключения электрических цепей.
Вторая таблица обозначений для переключателей
Это может быть освещение или изменение напряжения. Следующие таблицы содержат основные обозначения для такого типа электроэлементов.
Третья таблица обозначений для переключателей
Обновленная версия ГОСТ содержит изображения светильников с лампами люминесцентными и светодиодными.
УГО электромашин
Приведем несколько примеров, отображения электрических машин (далее ЭМ) в соответствии с действующим стандартом.
Обозначение электродвигателей и генераторов на принципиальных схемах (ГОСТ 2.722-68)
Описание обозначений:
A – трехфазные ЭМ:
- Асинхронные (ротор короткозамкнутый).
- Тоже, что и пункт 1, только в двухскоростном исполнении.
- Асинхронные ЭМ с фазным исполнением ротора.
- Синхронные двигатели и генераторы.
B – Коллекторные, с питанием от постоянного тока:
- ЭМ с возбуждением на постоянном магните.
- ЭМ с катушкой возбуждения.
Обозначение электродвигателей на схемах
УГО трансформаторов и дросселей
С примерами графических обозначений данных устройств можно ознакомиться на представленном ниже рисунке.
Правильные обозначения трансформаторов, катушек индуктивности и дросселей (ГОСТ 2.723-78)
Описание обозначений:
- А – Данным графическим символом могут быть обозначены катушки индуктивности или обмотки трансформаторов.
- В – Дроссель, у которого имеется ферримагнитный сердечник (магнитопровод).
- С – Отображение двухкатушечного трансформатора.
- D – Устройство с тремя катушками.
- Е – Символ автотрансформатора.
- F – Графическое отображение ТТ (трансформатора тока).

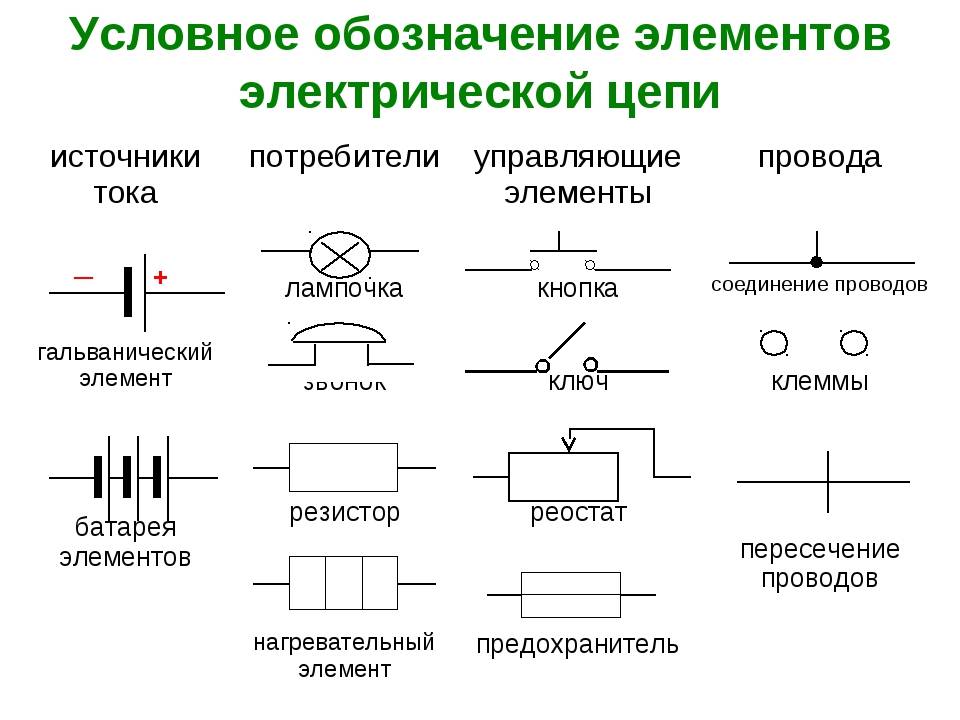

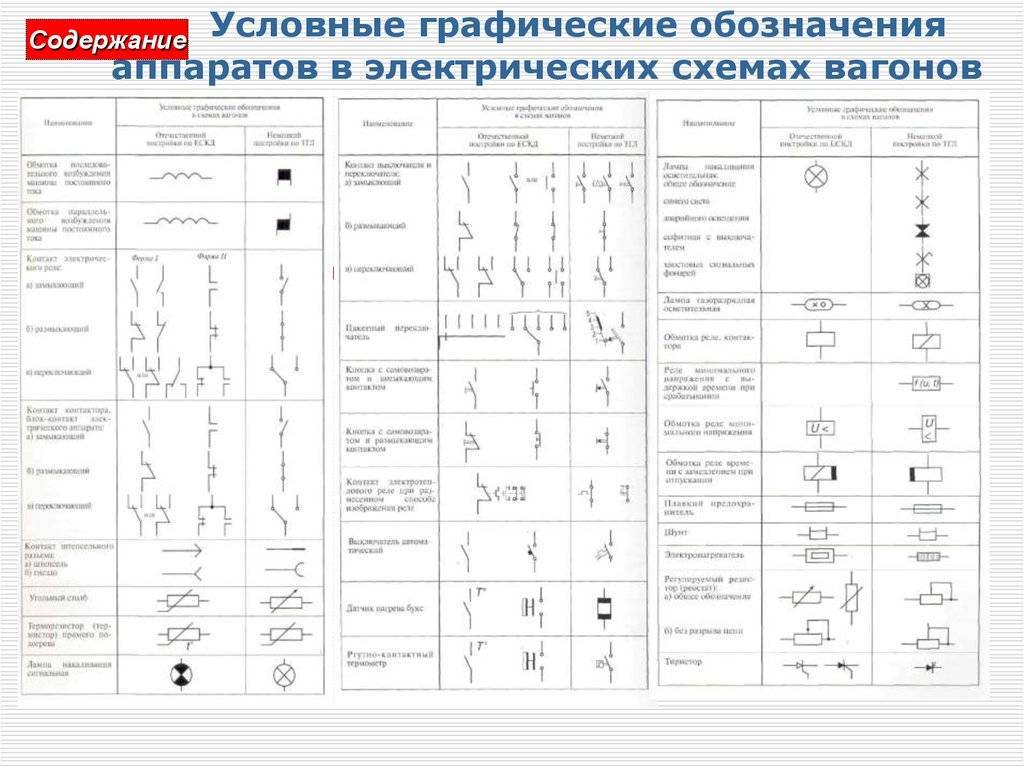

Условные графические обозначения ЭРЭ в схемах электрических, радиотехнических и автоматизации
Например, предохранитель и резистор имеют незначительные отличия.
Функции подвижных контактов Основные функции могут выполнять только неподвижные контакты.
Можно выделит такие традиционные схемы : схемы аналоговых и цифровых устройств схемы промышленного оборудования схемы электроснабжения и освещения Дальнейшее описание основано на схемах для аналоговых и цифровых устройств.
Но начнем немного издалека H — Соединение в месте пересечения. Внешне выглядит как набор прямоугольников с проложенными между ними связями. Если точек нет — это не соединение, а пересечение без электрического соединения.
На однолинейных изображены только силовые цепи, а управление и контроль прорисованы на отдельном листе. Эти устройства служат для запуска электрических моторов, бесперебойной работы системы. Это и будет полная принципиальная схема.
2.1. Символы общего применения (ГОСТ 2.721-74)
Все они отображаются латинскими символами в виде одной или двух букв. Линии связи, клеммы, разъемы, лампочки изображаются также, но, кроме того, присутствует большое количество радиоэлементов: резисторов, емкостей, предохранителей, диодов, тиристоров, светодиодов. В — Коллекторные электродвигатели постоянного тока: 1 — с возбуждением обмотки от постоянного магнита 2 — Электрическая машина с катушкой возбуждения В связке с электромоторами, на схемах показаны магнитные пускатели, устройства мягкого пуска, частотный преобразователь. Элементы, применяемые в общем порядке, обозначаются на чертежах, как квалификационные, характеризующие ток и напряжение, способы регулирования, виды соединений, формы импульсов, электронную связь и другие.
И в этом сложность чтения схем новых устройств. Большая часть условных обозначений в электрических схемах этой элементной базы приведена на рисунках ниже. Например, светильники с лампами накаливания изображают в виде кружка, с длинными линейными люминесцентными — длинного узкого прямоугольника. На однолинейных изображены только силовые цепи, а управление и контроль прорисованы на отдельном листе. На чертеже обязательно обозначают функциональные узлы, их связь.
В этой статье рассмотрим условные обозначения в электрических схемах: какие бываю, где найти расшифровку, если в проекте она не указана, как правильно должен быть обозначен и подписан тот или иной элемент на схеме. От сочетания символов между собой во многом зависит значение каждого отдельного образа. Условные графические обозначения на электрических схемах и схемах автоматизации: ГОСТ 2.
Однолинейные схемы
Класс токоограничения
При появлении сверхтоков (КЗ) изоляция проводов начинает резко нагреваться. Автомат разъединит цепь, когда сила тока достигнет своего максимального значения. За это короткое время изоляция может повредиться. Поэтому установлена еще одна характеристика, которая контролирует этот самый ток, чтобы он не дошел до своего максимума, и автомат отключился.
То есть, данный параметр влияет на безопасность эксплуатации всей электрической схемы дома, плюс долговечность и надежность проводки. По сути, класс токоограничения – это промежуток времени, при котором произойдет размыкание силовых контактов и гашение дуги в гасительной камере прибора. Отсюда и три класса:
- 3 класс – самый высокий, то есть, быстрый. Время гашения – 2,5-6 миллисекунд.
- 2 класс – 6-10 мс.
- 1 класс – более 10 мс.
На корпусе прибора этот параметр обозначается в черном квадрате под обозначением коммутационной способности.
Вот такие технические характеристики у автоматического выключателя. Если в них разобраться, то можно легко подобрать под условия эксплуатации электрической схемы дома определенные приборы.
Каждый человек в общих чертах знает, что представляет собой автоматический выключатель, установленный в электрощите. Большая часть населения на генетическом уровне знает, когда пропал свет в квартире нежно пойти и проверить, не отключился ли автомат в этажном щите, и при необходимости его включить. Однако не все имеют представления об технических характеристиках данных устройств, и по каким критериям их требуется подбирать для сохранения высоких эксплуатационных качеств работы распределительного щита.
Приветствую всех друзья на сайте « Электрик в доме ». Сегодня разберем очень важную, на мой взгляд, тему, которая напрямую влияет на нормальные условия работы автоматических устройств защиты, а именно — маркировка автоматических выключателей. Не все знают, что означают символы и обозначения на корпусе автомата, поэтому давайте расшифруем маркировку и подробно разберем что означает каждая надпись на корпусе автоматического выключателя.
Примеры построения обозначений контактов коммутационных устройств
С — символ переменного и постоянного напряжения, используется в тех случаях, когда устройство может быть запитано от любого из этих источников. Условное графическое обозначение элемента аналоговой техники: 1 обозначение функции элемента; 2 линии выводов; 3 указатели; 4 метки; 5 основное поле; 6 дополнительные поля Обозначения основных меток выводов Метка вывода Начальное значение интегрирования Установка начального значения Установка в состояние 0 Установка в исходное состояние сброс Поддержание текущего значения сигнала Строб, такт Пуск Балансировка коррекция 0 Коррекция частотная Питание: от источника напряжения общее обозначение от источника напряжением 15 B Общий вывод общее обозначение : для аналоговой части элемента для цифровой части элемента Обозначение I S R SR H C ST NC FC Таблица 13 U 15 B V V или V V 35 Электрические параметры некоторых элементов могут быть отображены, непосредственно в документе, или представлены отдельно в виде таблицы. С помощью буквенного обозначения определяют название элемента, если этого не понятно из чертежа, технические параметры, количество.
Пример функциональной схемы телевизионного приемника Принципиальная. С целью повышения компактности схемы допускается размеры графических обозначений пропорционально уменьшать.! В приложении приведены примеры электрических схем. Переключатель двухполюсный трехпозиционный с самовозвратом в нейтральной положение 5. Но начнем немного издалека В схемах электропроводки для жилых помещений указывается количество, место расположения, номинал, способ подключения и другие точные указания для монтажа проводов, выключателей, светильников, розеток и т. Функциональные части на схеме изображают в виде прямоугольников или условных графических обозначений. Пример принципиальной схемы фрезерного станка Если на схеме отображается только силовая часть установки, то она называется однолинейной, если приведены все элементы, то — полной. Если в стандарте нет нужного обозначения, то его составляют, исходя из принципа действия элемента, обозначений, принятых для аналогических типов аппаратов, приборов, машин с соблюдением принципов построения, обусловленных стандартом.
Так, например, существует три типа контактов — замыкающий, размыкающий и переключающий. Пример функциональной схемы телевизионного приемника Принципиальная.
На схеме должны быть изображены изделие, его входные и выходные элементы разъемы, зажимы и т. Выключатель концевой с двумя отдельными цепями 9. Графические обозначения следует выполнять линиями той же толщины, что и линии связи. Учитывая такие обстоятельства, проектировщики перенимают практический опыт от более опытных коллег, многие вещи просто знают как делать правильно, но не знают почему.
Понятие схемы и ее составных частей Разновидности схем и их особенности Условные обозначения в электрических схемах Буквенно-цифровые позиционные обозначения Графические обозначения Коммутационные и контактные элементы Резисторы и конденсаторы Полупроводниковые элементы Элементы аналоговой техники Элементы цифровой техники Электрические машины Прочие элементы Общие правила выполнения схем Основные положения Линии Текстовая информация Оформление схем Заключение.. УГО трансформаторов Обозначение трансформаторов тока на полной а и однолинейной в схеме Графическое обозначение электрических машин ЭМ Электрические моторы, зависит от вида, способны не только потреблять энергию. Примеры построения обозначений многопозиционных коммутационных устройств приведены в табл. Поскольку функциональные схемы при эксплуатации изделия применяют совместно с принципиальными, необходимо чтобы буквенно-цифровые обозначения элементов и устройств на этих схемах были одинаковыми. Переключение SWT или Условные графические обозначения силового оборудования станций и подстанций
Обозначения выводов
Цель применения выводов в автомобильных системах электрооборудования, перечисленных в DIN 72552, — обеспечение простого и правильного подсоединения проводников к различным устройствам во время ремонта или замены оборудования. Обозначения выводов (табл. «Обозначения выводов» ) не идентифицируют провода, так как с двух концов каждого провода могут быть подключены устройства с разными обозначениями выводов. По этой причине их не нужно наносить на провода.
Дополнительно могут, использоваться обозначения выводов, соответствующие стандартам DIN-VDE для электрического оборудования. Множественные соединители, для которых уже недостаточно количества обозначений выводов по DIN 72552, нумеруются порядковыми номерами или буквами, для которых стандарты не регламентируют распределения функций.
