Как заменить автомат в щитке
Выражение “замена автомата со снятием напряжения” означает, что отключен должен быть не только данный выключатель, но и снято все напряжение до него. Как правило, для этого выключают вводной автомат, рубильник или пакетник, питающий весь распредщиток.
После отключения при помощи индикаторной отвертки или мультиметра, нужно проверить и убедиться в отсутствии напряжения на контактах.

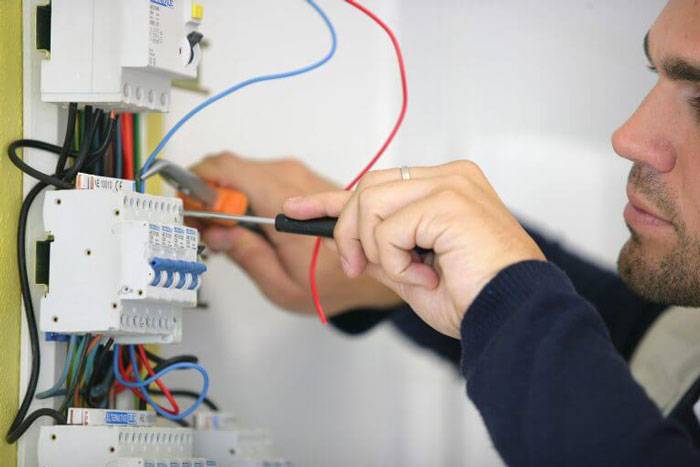

Далее ослабляем винтовые зажимы на выключателе сверху и снизу.
Сделать это можно как крестовой, так и плоской отверткой, так как профиль винтов в модульных автоматах рассчитан под любую из них.
Хотя профессиональные электрики для этого используют специальный инструмент с профилем Pz/fl или Ph/sl.
Что это такое и нужно ли это вам, можете ознакомиться в отдельной статье.
Если контакты до этого грелись и заплавились, то такой винт выкрутить у вас не получится.
Такое очень часто случается на алюминиевой проводке. Данный металл со временем ослабевает и начинает течь. Контакт прослабляется все больше и больше.
Говорят, что новые алюминиевые провода, сделанные из сплавов 8030 и 8176, которые совсем недавно опять разрешили использовать в домашней электропроводке, лишены этих недостатков.
Однако только многократная практика, может подтвердить или опровергнуть эти заявления производителей.
Так вот, при невозможности открутить винт, просто перекусываете бокорезами или пассатижами сами провода в чистом месте там, где нет оплавления или почернения изоляции.
Подключать в новый автомат нужно только зачищенные, чистые концы провода. Иначе вся ситуация у вас очень скоро повторится опять.
Далее отводите провода в сторону и приступаете к демонтажу выключателя.
Разводка проводов
В идеале, если автоматы стоят на DIN-рейке рядом, то можно отмерить эти расстояния просто приложив проводник так, чтобы переходная его часть от одного автомата к другому образовывала петлю. Она позволит проводу выходить из корпуса вертикально.
Зачищенное место должно иметь длину, вдвое большую, чем на конце провода, потому что нам придётся делать из него небольшую петельку, которой предстоит подключать автомат. На эту петельку надо будет надеть термоусадочную трубку или крепко обмотать изолентой то место, где заканчивается изоляция. Это даст нашему проводу жёсткость.
Затем петлю надо вставить в контактное отверстие автомата и крепко затянуть. Зачищенных мест должно быть по числу автоматических выключателей. Зато мы будем уверены, что фаза разведена правильно – одна и та же на квартиру.
Как подключить проводку к автомату.
Процесс установки и подключения проводки к автомату требует внимательности и знаний инструкций и схем подключения. Каждый автоматический выключатель должен соответствовать своему назначению в распределительном щитке.
Для этого следует поделить провода на узлы (прихожая, спальня, коридор, кухня, санузел, котел).
Когда все готово для подсоединения проводки к электрическим автоматам, необходимо переходить к подключению:
- сперва автомат крепится на специальную, металлическую рейку (din-рейка). Для этого с тыльной стороны автомата нужно отщелкнуть зажимной клапан вниз. Потом вставить автомат в щиток на планку и защелкнуть зажим, подняв его вверх;
- зачищаем кончики проводов. Провода крепятся при помощи специальных зажимов, потому, ослабеваем винтовые крепления и вставляем вводной провод в гнездо верхнего зажима. Затем зажимаем крепежный винт до упора, только нужно следить, чтоб не пережать его.
- в гнездо нижнего зажима вставляем провод, идущий с одного из узлов, и зажимаем его;
- один автомат уже подключен. Такую же операцию нужно провести со всеми автоматами.
После подключения силового провода к автомату необходимо подключить нулевые провода и провода заземления на соответствующие шины.
Как выбрать автомат по величине силы тока
Мы уже знаем, что через этот выключатель будет протекать весь электроток для питания объекта. По закону Ома ясно, что нагрузка должна суммироваться исходя из всех потребителей в доме (квартире). Вычислить это значение довольно просто.
Конечно, вы можете одновременно включить бойлер, электродуховку, кондиционер и утюг. Но для такого «праздника жизни» потребуется мощная электропроводка. Да и технические условия под такую входную мощность обойдутся существенно дороже. У энергоснабжающих организаций, тарифы за согласование подключения растут в линейной зависимости от количества киловатт.
Для типовой квартиры можно предположить одновременную работу холодильника, телевизора, компьютера, кондиционера. В дополнение к ним допустимо включить один из мощных приборов: бойлер, духовку или утюг. То есть, суммарная мощность электроприборов не превысит 3 кВт. Освещение в расчет не берем, сегодня в каждом жилище установлены экономные лампы.
Обычно, для запаса по мощности (возможны форс-мажорные обстоятельства), к расчетам добавляют 20–30%. Если вы забудете выключить бойлер, и начнете пользоваться утюгом при работающем кондиционере, не придется бежать к электрощитку для восстановления энергоснабжения. Получается: 4 кВт делим на 220 В (по закону Ома), потребляемый ток 18 А. Ближайший защитный автомат номиналом 20 А.
Маркировка есть в паспорте изделия, и обязательно на корпусе.
При более точном подборе устройства, особенно при использовании совместно с нестандартной нагрузкой (двигатели или другая нагрузка со значительными пусковыми токами) необходимо делать выбор не только по номинальному току, но и времятоковой характеристике.
Например, вводной автомат, приведенный ниже на картинке имеет номинальный ток 16А и характеристику типа «C» (разновидность «C» хорошо подходит для обычной стандартной нагрузки — наших квартир).
Подробнее о времятоковой характеристике расскажем далее.
Более высокие токи нас не интересуют, это превышает мощность 15 кВт. Такое подключение в квартиру вам никто не согласует. Обычно квартирный ввод ограничен автоматами с оком срабатывания порядка 32 А.
Для частного дома показатели могут быть выше. В расчет идет увеличенная жилая площадь, наличие хозяйственных построек с энергоснабжением, гараж, мастерская, мощные электроинструменты. Вводный автомат для подачи питания в частный дом обычно имеет ток срабатывания 50 А или 63 А.
Установка защитного автомата в электрощитке своими руками
В первую очередь нужно определиться с подсоединением проводов питания, и лишь после этого разбираться, как подключить к сети автомат. Если вы не знаете, сверху или снизу пакетника должны подключаться питающие проводники, обратитесь к требованиям ПУЭ, которые являются основным руководящим документом при проведении электромонтажных работ.
В Правилах четко оговорено, что кабель питания должен присоединяться к неподвижным контактам, и это требование должно выполняться в любой схеме подключения защитных автоматов. В любом современном устройстве неподвижные контакты расположены сверху.
Для установки понадобятся контрольные приборы и инструмент, в который входят:
- Монтажный нож.
- Отвертки (крестовая и шлицевая).
- Мультиметр или индикаторная отвертка.
Итак, как же правильно подключить автомат? Рассмотрим установку защитных автоматов в однофазных сетях.
Однополюсный автомат
Установка производится в сети, где для выполнения ввода задействовано два кабеля: нулевой (PEN) и фазный (L). Такая система существует в зданиях старой постройки. Питающий проводник подсоединяется к входной клемме автомата, затем с выходной он проходит через счетчик, после чего разводится по защитным устройствам конкретных групп. К PEN запитывающий нулевой кабель также подводится через электрический счетчик.
Применение одно, двух и трехполюсных автоматов на видео:
Двухполюсный автомат
Рассматриваем установку защитного устройства в однофазной сети, где для ввода задействовано три проводника: фазовый, нулевой и кабель заземления. Входные клеммы, обозначенные на устройстве цифрами 1 и 3, расположены в верхней части автомата, а выходные (2 и 4) – в нижней.
Питающий кабель подходит к входной клемме 1 и надежно фиксируется на ней. Аналогичным образом нулевой провод крепится на клемме 3. Фаза проходит через счетчик электричества. Питание равномерно распределяется по группам выключателей. С клеммы 4 нулевой кабель подключается к шине N, проходя через счетчик и УЗО.
Подсоединение проводов
К любому автоматическому выключателю прилагается паспорт, в котором прописано, как правильно подключать провода к его клеммам. В документе имеются все нужные сведения – от сечения кабелей и типа их соединения до длины зачищаемой части проводника.
Зачистка концов проводов для подсоединения бытовых автоматов производится монтажным ножом примерно на 1 см. Различить проводники можно по их цветовой маркировке:
- Фазный кабель – белый или коричневый.
- Нулевой провод – черный, синий или голубой.
- Проводник заземления – зеленый.
Зачистив ножом конец провода, его нужно вставить в зажим контакта и закрепить с помощью фиксирующего винта. Винты закручиваются отверткой. После закрепления провод нужно немного подергать, чтобы убедиться в надежности фиксации. Если для подключения к пакетнику используется гибкий провод, то, чтобы увеличить надежность соединения, следует использовать специальные наконечники.
Чтобы установка автоматов в электрощитке и подсоединение к ним кабелей были выполнены правильно, нужно помнить о распространенных ошибках и не допускать их при работе:
- Попадание изоляционного слоя под контактный зажим.
- Слишком большое усилие при затягивании, которое может привести к деформации корпуса и, как следствие, к поломке автомата.
Нередко в распределительном щите монтируется сразу несколько защитных устройств. Для их соединения неопытные специалисты используют перемычки.
Как правильно подключить дифференциальный автомат
Дифференциальный автомат из всех разновидностей коммутационных приборов считается самым практичным, но и одновременно дорогим. Он сочетает в себе функции автоматического выключателя и устройства защитного отключения. Устанавливается такой аппарат не как обычный пакетник, а требует несколько иного подхода.
Дифференциальный автомат подключается следующим образом:
- В верхний зажимной контакт устанавливается нулевой провод.
- В правый зажимной контакт устанавливается фазный провод.
Следует сразу уточнить, что места контактов могут быть изменены, но при этом изготовитель маркирует гнёзда подключений соответствующими буквами. А под переключателем рабочего или нерабочего положения должна находится специальная кнопка проверки работоспособности прибора.
Нулевой провод, который проходит через дифференциальный автомат, нельзя соединять с другими автоматическими выключателями. При таком монтаже прибор будет постоянно отключаться, так как токи по проводнику протекают совершенно разные.
Существуют схемы, при которых дифференциальный автомат подключается к группе пакетников, в других же схемах такие приборы используются исключительно для одного потребителя. При проектировании проводки лучше выбирать второй вариант, в котором при срабатывании прибора будет обесточен только один потребитель, а не целая группа автоматов.
Цветовая маркировка и перемычки автоматов
Также важную роль играет цвет оболочки
Нужно обращать на это внимание, потому что черные, красные, коричневые, фиолетовые, серые, розовые, оранжевые, белые и бирюзовые – это фазные. Желто-зеленая оболочка говорит о том, что перед вами защитный или нулевой защитный, который можно использовать для заземления
Если к этому цвету добавляется голубой –это совмещенный рабочий и нулевой. Если провод просто голубой, значит, проводник нулевой рабочий или средний.
Между соседними автоматами устанавливают перемычки. Для подключения можно использовать и одножильные, и многожильные материалы, но первые все же будут удобнее – их не нужно прессовать.
Чтобы сделать правильные выбор комплектующих, нужно учитывать материал, просчитать величину напряжения, которое будет проходить по проводнику. Немаловажную роль играет сечение и даже цвет оболочки. Ошибочный выбор материала может привести ко многим плачевным последствиям, поэтому лучше всего делегировать задачу создания разводки мастеру, который может подтвердить свою профессиональность.
Выполнить разводку бытовой электропроводки, как и ту же вентиляцию частном доме, самостоятельно по инструкции выше не сложно. Основной момент здесь – это подготовка проекта со всеми расчетами мощностей и сечениями жил, а также сборка распределительного щитка. А провода проложить по коттеджу и соединить их с розетками под силу даже начинающему электрику-монтажнику.
Что лучше: жесткий или гибкий провод в монтаже распределительного щитка?
Главным отличием жестокого провода, применяемого для электрощита от гибкого является возможность гибкого провода изгибаться в нужном направлении до 12 раз (снижается со временем), а также лёгкость, с которой он гнётся.
Как правило, для подключения автоматики в распределительном щите, профессиональные электромонтажники используют гибкий провод ПуГВ. Так как с ним удобнее работать. При работах, самостоятельно выполняемых жильцами или неквалифицированными шабашниками, весьма часто применяют жёсткий провод.
И в первом, и во втором случае можно добиться требуемого качества сборки. Однако, более эстетично смотрится монтажная схема, собранная с использованием гибкого провода.

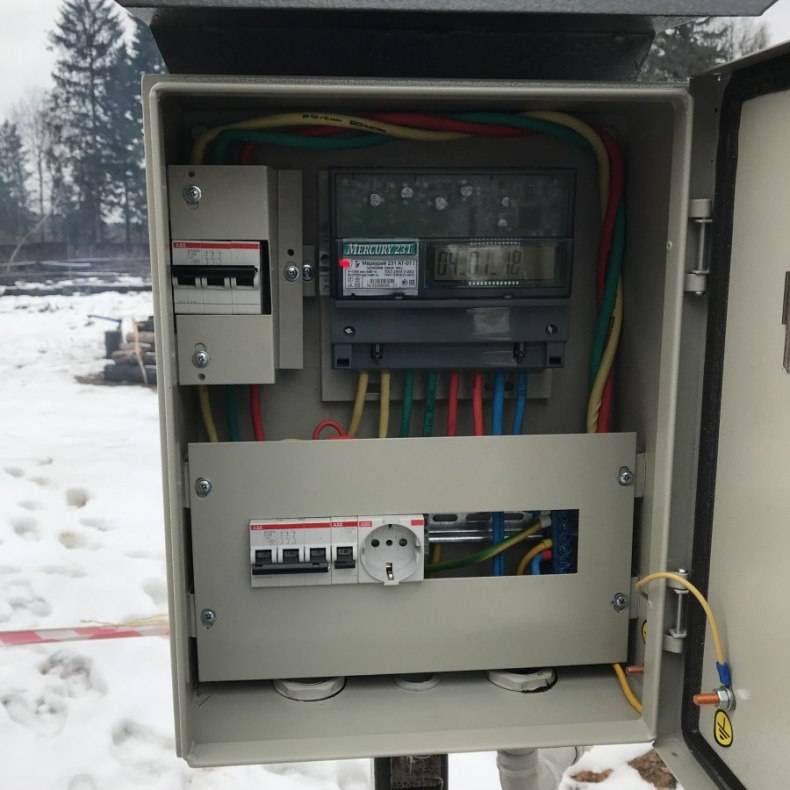

Расположение электрощита в помещении
Важно определится с местом установки щита. Его расположение требует постоянный доступ, нельзя загораживать дверку щита посторонними предметами
В большинстве случаев щит крепят недалеко от входа в дом, либо уже внутри, но сразу в коридоре дома или квартиры. Это упрощает монтаж кабеля подающего напряжение в помещение.
- Высота щитка определяется на уровне глаз постояльцев жилья. Такое расположение нужно для удобства снятия показаний счетчика при оплате электроэнергии.

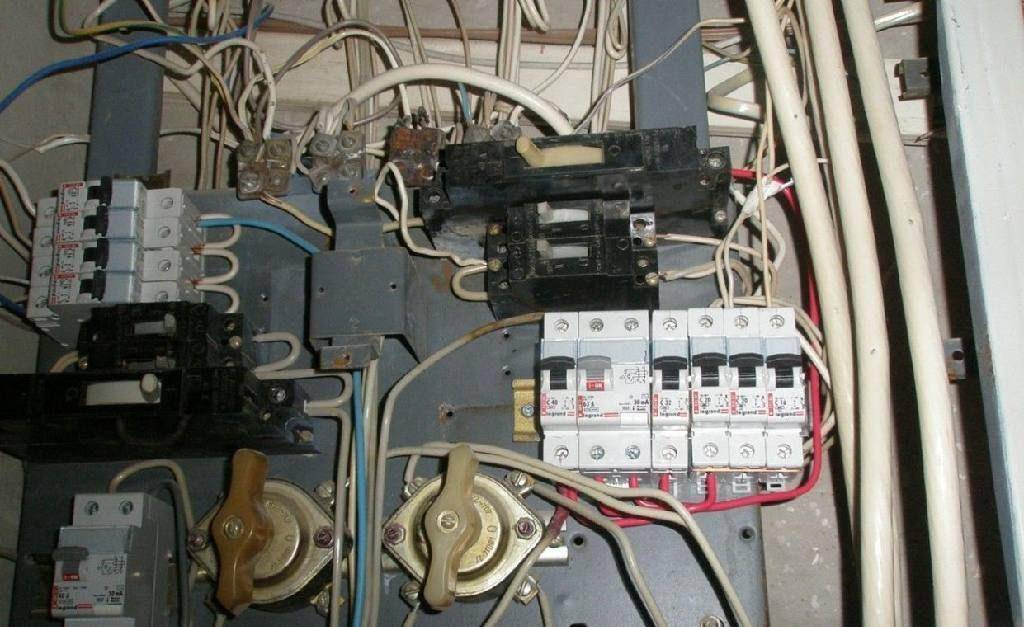

- Раньше, в недалекие времена, ставили счетчики с автоматами на деревянной планке на стене.
- Хоть и расположение их было как правило под потолком, так делать нежелательно. В щитке вся конструкция будет в более безопасном положении.
В частном доме при расположении щитка учитывается расположение высоковольтной линии, откуда будет подача кабеля в помещение.
Пошаговая инструкция, как подключить одножильный провод
После того, как приобрели УЗО и все необходимые приборы для монтажа, можно приступать к работе. Необходимо помнить, что все этапы монтажа нужно проводить последовательно и принять все меры безопасности.
Практические советы
Опытные электрики рекомендуют монтаж проводить в такой последовательности:
- обесточить щит. Проверить наличие тока при помощи индикатора;
- нужно позаботиться о том, чтобы никто неожиданно не включил электричество;
- оборудование должно быть крепко защелкнуто на дин-рейке;
- подключать устройство рекомендуют электрики по такому принципу – вверху все входящие провода, а снизу – исходящие. Данная общепринятая схема поможет избежать неразберихи при замене оборудования;
- на проводке при подсоединении не должно быть перегибов;
- лишние части кабеля отсоединить кусачками;
- на 10 мм удалить с кабеля аккуратно изоляцию;
- кабель установить в необходимые клеммы и закрепить. Необходимо следить за силой зажима – сильно закрученные клеммы быстро приведут к поломке рубильника;
- включить подачу электроэнергии;
- проверить доступ напряжения в рубильник при помощи индикатора.
Распространенные ошибки
Иногда случается так, что автовыключатель электроэнергии не выполняет свои функции, поэтому приходится переустанавливать заново. Чтобы избежать неисправностей, нужно не допускать таких ошибок в монтаже:
- изоляция с провода попала под контакт. Если не снять изоляцию до монтажа, это повышает риск короткого замыкания, которое приводит к пожару;
- подключение в одну клемму нескольких проводов с разным сечением. В этом случае хорошо затягивается только жила большого сечения, а тонкие жилы имеют плохой контакт, который приводит к оплавлению корпуса и пожару. Это происходит при подсоединении различных приборов к рубильнику. Чтобы избежать этого, нужно применять перемычки между кабелями и устройствами. Они делаются из проводов такого же сечения;
- не соединять вместе медные и алюминиевые провода. Устройство придет в негодность по причине окислительного процесса при соединении двух металлов;
- не стоит подключать ровный провод в клемму, а нужно загнуть его крючком, что увеличит площадь контакта и повысит производительность устройства, также такой кабель сложнее выдернуть из устройства.
Расчет автомата ввода
Перед приобретением автомата важно правильно его рассчитать. Характеристики:
Характеристики:
- количество полюсов;
- времятоковую характеристику;
- номинальный ток;
- установленная мощность;
- номинальный ток утечки;
- линейное напряжение;
- селективность;
- максимальный ток короткого замыкания.
Номинал тока определяется для одновременного подключения всех электроприборов в сеть. От тока зависит и мощность.
На мощные устройства, такие как водонагреватели и электрические плиты, ставятся дополнительные вводные автоматы.
Используются автоматы для систем TN-S и TN-C. В первом случае выбирается однополюсник с нулем или двухполюсник либо трехполюсник с нейтралью. Во втором случае нужен однополюсный (для сети 220 В) или трехполюсный (для 380 В) автомат.
Расчет для электросети квартиры 220 Вольт
Вводный автомат в квартиру с напряжением 220 В рассчитывается по следующей формуле:
Ip=Pp/(Uф*cosф). В этой формуле Uф – фазное напряжение, Рр – расчетная мощность, Ip – ток нагрузки. Cosф является безразмерной величиной, характеризующей наличие реактивной мощности.
Расчет для электросети квартиры 380 Вольт
Чтобы рассчитать выключатель для электросети 380 В, формула немного видоизменяется:
Ip=Pp/( Uн*cosф). Uн – это напряжение сети.
Выбирая устройство, номинальный ток следует увеличить на 10% для запаса.
Как выбрать автоматический выключатель
Автоматические выключатели согласно ГОСТ 9098-78 выпускаются на следующие токи защиты: 1, 2, 3, 6, 10, 16, 20, 25, 32, 40, 50 и 63 A. Выбрать из этого ряда необходимый по току защиты автомат можно воспользовавшись ниже представленной таблицей только после определения сечения провода электропроводки.
Таблица для выбора автомата для защиты бытовой однофазной электропроводки в зависимости от сечения медного провода | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Сечений жил провода, мм2 | 1,0 | 1,2 | 1,5 | 2,0 | 2,5 | 3,0 | 4,0 | 5,0 | 6,0 | 8,0 | 10,0 |
Диаметр жилы провода, мм | 1,1 | 1,2 | 1,4 | 1,6 | 1,8 | 2,0 | 2,3 | 2,5 | 2,7 | 3,2 | 3,6 |
Номинальный ток нагрузки провода, А | 5 | 6 | 7 | 10 | 16 | 20 | 25 | 32 | 40 | 50 | 63 |
Номинальная мощность нагрузки, кВт | 1,1 | 1,3 | 1,6 | 2,2 | 3,5 | 4,4 | 5,5 | 7,0 | 8,8 | 11 | 14 |
Номинальный ток защиты автомата, А | 3 | 6 | 6 | 10 | 16 | 16 | 25 | 25 | 32 | 50 | 50 |
Помимо тока защиты автомат должен быть рассчитан для работы в электросети переменного тока напряжением 220 В, частотой 50 Гц, с характеристикой отключения типа С (величина тока при котором сработает автомат, равная номинальному току автомата, умноженному на 5-10) и класса 3 (время срабатывания менее 1/3 полупериода синусоиды).
При выборе автомата нужно учитывать, что реальный ток его защиты больше указанного в паспорте. Поэтому при выборе по таблице, в случае если ток нагрузки не попадает в стандартный ряд автоматов, то необходимо выбрать автомат на меньший ток защиты. Например, расчетное сечение провода электропроводки получилось 3,0 мм2, номинальный ток нагрузки 20 А. В этом случае нужно выбирать автомат на ток защиты 16 А.
Важно заметить, что при выборе автомата следует учитывать не только сечение электропроводки в квартире, а и сечение проводов, приходящих к счетчику. Вполне может оказаться, что новая электропроводка в квартире проложена проводом сечением 4,0 мм2, а от щитка подъезда приходит провод сечением 3,0 мм2
В таком случае нужно выбрать автомат, исходя из меньшего сечения провода, или заменять подходящие к счетчику провода на провода большего сечения жил.
Автоматический выключатель предназначен исключительно для защиты электропроводки от разрушения. Для защиты электроприборов в них устанавливается своя защита, обычно в виде плавкого предохранителя.
Типы автоматических выключателей
Для всех видов бытовых электроприборов и оборудования в домах и квартирах обычно устанавливают автоматические выключатели типа С.
Таблица для выбора типа автомата в зависимости от вида нагрузки | ||
---|---|---|
Тип временной характеристики автомата | Ток срабатывания, А | Вид нагрузки |
B | In×3…5 | Освещение и розеточные цепи резистивной нагрузки (обогреватель, утюг) |
C | In×5…10 | Индуктивная и емкостная (двигатели) |
D | In×10…20 | Силовые трансформаторы, моторы с тяжелым пуском, комплексы освещения |
Z | In×2…3 | Полупроводниковые устройства, кабели |
K | In×8…15 | Моторы трансформаторы, электроника |
S | In×1 | Контакторы, моторы, измерительные трансформаторы |
Примечание. In – номинальный ток защиты автомата, указанный на его лицевой панели.
Устройство, принцип работы и типы вводных автоматов
Коммутационные устройства электрической линии, обеспечивающие защиту от перегрузок и токов короткого замыкания, называют автоматическим выключателем. Он предназначен для обеспечения сохранности электролинии при возникновении аварийной ситуации.
Это определение относится ко всем коммутационным приборам, которые смонтированы в электрощите. Основное отличие вводного автомата от линейного заключается в том, что он имеет большее значение номинального тока.
И рассчитывается в зависимости от разрешенной мощности потребления электроэнергии. Вводной автомат (ВА) — вторая ступень защиты, применяется как коммутационное устройство. При перегрузке или коротком замыкании первым должен сработать линейный элемент.
ВА имеет две степени защиты:
- Защита от перегрузки. Представляет собой биметаллическую пластину. При превышении допустимого тока она нагревается. В результате чего выгибается и приводит в действие механизм теплового расцепителя. Чем больше нагрузка, тем больший ток протекает по пластине. Скорость нагрева возрастает. И быстрее срабатывает автомат. После отключения включить устройство сразу не получится. Необходимо время, чтобы биметаллическая пластина остыла и приняла свое исходное положение. Только после этого можно включить устройство в работу.
- Защита от короткого замыкания. В автомате установлена токовая катушка (соленоид). При коротком замыкании в линии происходит мгновенное нарастание тока. Соленоид втягивает сердечник, срабатывает токовая защита и отключает электроэнергию. Время срабатывания составляет доли секунды.
Монтируются ВА перед или после счетчика электроэнергии на DIN рейку. В зависимости от питающего напряжения могут быть однополюсные, двухполюсные, трехполюсные или четырехполюсные. Двухполюсные устанавливаются при подключении однофазного напряжения 220 В.
Монтируются в квартирах многоэтажных домов. Для обеспечения электричеством коттеджей или частных домов подводится трехфазное напряжение. Для их подключения применяются четырехполюсные ВА. Раньше трехфазное напряжение не подключали, к старым домам подводилось однофазное напряжение.
В качестве вводных коммутационных систем ПУЭ запрещает устанавливать однополюсные автоматы. Из-за разброса времени срабатывания они не могут обеспечить необходимую защиту, что приведет к порче оборудования или пожару.
ВА характеризуются:
- Номинальным током. На корпус устройства наносится номинальное значение, при котором прибор может длительно работать без отключения, например, С40. Это значит, что ВА может выдерживать ток до 40 ампер бесконечно долго. Однако эти показания определены для температуры воздуха 300С. При более низкой температуре ВА выдерживает токи выше номинального.А при повышенной тепловая защита срабатывает при меньших нагрузках. Это следует учитывать при выборе места, где будет установлен вводной щит;
- Количество полюсов. Для однофазного напряжения применяют двухполюсные устройства, а для трехфазного четырехполюсные. Некоторые специалисты монтируют трехполюсные, что не обеспечивает надежной защиты;
- Важным показателем является время, за которое срабатывает автомат. При перегрузке это время может изменяться от нескольких десятков минут до нескольких секунд. Это зависит от величины тока, протекающего через биметаллическую пластину. Защита от короткого замыкания срабатывает за доли секунды.
Все устанавливаемые приборы должны согласовываться по току. Например, если на счетчике указан ток 40 А., то ВА должен быть рассчитан на ток менее 40 ампер. А линейные приборы суммарно не должны превышать ток ВА.
Автоматы разбиты на три подгруппы В, С, D:
- В – это самые «нежные» приборы. Допускают нагрузку с пусковыми токами, не превышающими 3-5 номинальных значений, указанных на ВА;
- С – распространенные автоматы, устанавливаемые в частных домах и квартирах. Превышение пусковых токов изменяется от 5 до 10 раз от номинала;
- D – применяют в сетях с большими пусковыми токами и кратковременными перегрузками. Превышение составляет 10-20 раз от номинального значения.
В заключение
Автоматы в щитке должны располагаться в строгом порядке
Строгое соблюдение технологии подключения должно стать основополагающим в деле установки. На вопрос, как подключить пакетник автомат, ответ будет один – главное, безопасно. Неправильная установка может привести к пожару и поломке не отдельно взятого прибора, а всей электрической цепи и большого количества бытовых приборов. Чтобы избежать подобных неприятностей, достаточно не торопиться, выполнять действия последовательно, с использованием качественных инструментов. При установке УЗО существуют свои нормативы и тонкости.
Подробнее об установке можно узнать из видео:
Подводя итоги
Основные технические моменты, которые следует запомнить из данной статьи:
- Питающий провод подключается к неподвижному контакту автоматического выключателя. Практически на каждом автомате такой контакт расположен сверху.
- Через однополюсный автомат проходит только фаза, через двухполюсный — фаза и ноль, через трёхфазный — 3 рабочих фазы. В последнем случае также необходимо воспользоваться фазоуказателем, чтобы определить правильное чередование фаз.
- Через УЗО и дифференциальный автомат должны проходить фаза и ноль.
- Для подключения проводов к автоматическому выключателю следует пользоваться специальными обжимными наконечниками и пресс-клещами. Особенно при монтаже многопроволочного кабеля.
- Перед подключением кабеля необходимо очистить жилу от изоляции достаточной длины. Иначе изоляция станет первой причиной плохого контакта.
- Основной автоматический выключатель монтируется до электросчётчика для того, чтобы обеспечить возможность быстрой замены прибора учёта электроэнергии в случае его выхода из строя.
Перед любым электромонтажом следует сверится с нормативной или технической документацией. Только тогда все работы с электрическими приборами и расходными материалами будут считаться правильными, а самое главное — законными.
