Каким должен быть уклон канализации

Скорость и коэффициент наполнения – дружная парочка

Какой же взять уклон?

Из первой формулы видно, что скорость и коэффициент наполнения имеют обратно пропорциональную взаимосвязь. То есть, чем больше один из этих показателей – тем меньше второй. На практике это означает: чем выше скорость потока, тем меньше наполняется труба (в отношении к диаметру), чем больше наполнение трубы – тем ниже скорость.

Конечно, это правило работает до тех пор, пока труба не будет заполнена на 100%, тогда и поток достигнет своей максимальной скорости при данных условиях, и система стабилизируется.

Однако здесь в игру включается уже уклон самотечной канализации.

В той же формуле при его увеличении будет расти скорость потока, при уменьшении – наполнение трубы. Как же влияют эти показатели на работу канализации в реальных условиях, когда через систему проходит не просто поток воды, а канализационные стоки?

В этом случае всплывает еще одна характеристика водоотводящего трубопровода – способность к самоочищению. Это – показатель того, насколько участок разводки  канализации в частном доме способен полностью выносить все твердые загрязнения.

Ситуация несколько осложняется тем, что бытовые стоки содержать разные виды бытовых отходов, и каждый из этих видов имеет собственные взаимоотношения с водным потоком. Так, песок и прочие минеральные вещества, будучи тяжелыми, оседают на дно трубы.

Для их выноса не требуется слишком большой объем воды – значит, коэффициент наполнения не так важен. Зато скорость потока – здесь определяющий фактор, чем быстрее движется вода – тем полнее удаляются минеральные отложения.

И зависит она от того, какой имеет уклон канализация в частном доме.

Напротив, большинство органических веществ, в том числе – и фекалии, обладают плавучестью. И для их нормального отведения требуется достаточно большой объем жидкости, а его может обеспечить только поток с хорошим наполнением диаметра, при этом скорость не так важна.

Напротив, быстрая, но тонкая струя воды может расслоить сток – жидкость будет перемещаться по дну трубы под загрязнением, не удаляя его. Естественно, если застрявшее загрязнение будет зацеплять новые частицы – рано или поздно, сток будет перекрыт совсем, и существующего в трубе напора не хватит, чтобы пробить засор – придется применять трос для прочистки канализации или  более сложные специальные методы.

Итак, больший уклон даст большую скорость, меньший – большее наполнение трубы. Но как совместить эти взаимоисключающие факторы, выбрать золотую середину? На помощь придут данные, полученные опытным путем.

Замеры показали, что для удаления 50-100 г сухого осадка в бытовой канализации необходимы 6-10 литров воды, в среднем – 1л/10 г осадка. Конечно, от того, как разведена канализация в частном доме уклон зависит очень сильно. Но есть и способы предварительного расчета.

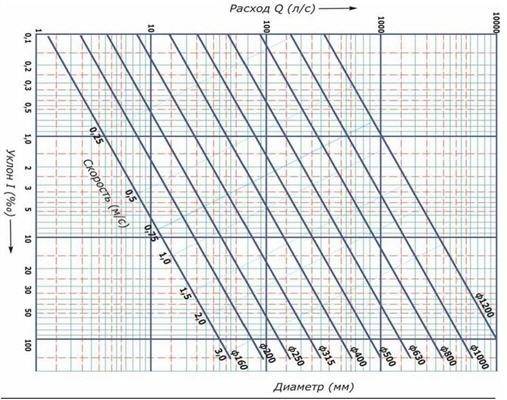

Графическое представление взаимосвязи факторов водного потока

Данный график подскажет, как рассчитать уклон канализации, обеспечивающий при данном диаметре труб необходимый расход воды.

Следует отметить, что на стояки, расположенные строго вертикально, эти способы расчета не распространяются – при равном диаметре здесь действуют совсем другие принципы – сила тяготения, свободное падение воды и стоков. Поэтому стояк без проблем пропускает в гораздо больших количествах те загрязнения, которые равную горизонтальную трубу забьет очень быстро.

Стоит остудить и любителей «экстрима», считающих, что, в любом случае, чем больше уклон – тем работоспособнее система.

Тот же СНиП имеет ограничения, определяющие и максимальный уклон канализации – он должен быть не более 15% на участках длиной более 1,5 м. Иначе – возможны проблемы, связанные с засорами, а причина их описана в приведенных выше расчетах.

Помочь определиться с приблизительными, усредненными значениями уклонов от различных подключаемых сантехприборов, а также – стандартными диаметрами труб для их подключения, поможет эта таблица

Диаметры подключения и уклоны

Оптимальный угол наклона для внутренней канализации

Необходимый уклон требуется определить перед началом монтажных работ, исходя из диаметра канализационных труб на этом участке. Соответственно, чем меньше сечение, тем больший угол наклона будет нужен, для того чтобы система исправно работала.

Существуют определенные нормативы, на которые следует ориентироваться при выборе необходимого уклона:

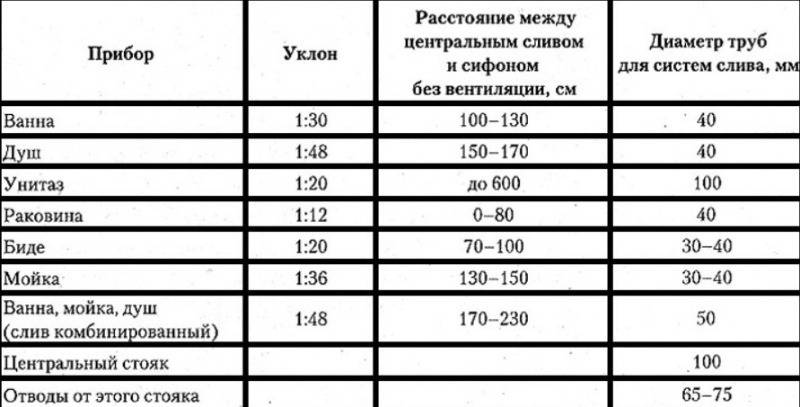

• Диаметр трубы 50 мм – уклон 30 мм на 1 метр
• Диаметр 110 мм – уклон 20 мм на 1 метр
• Диаметр 160 мм – уклон 8 мм на 1 метр
• Диаметр 200 мм – уклон 7 мм на 1 метр

При длине веток канализации меньше 1,5 метра, уклон может отличаться друг от друга.

Расчет высоты и ширины лотка производится с учетом скорости стоков, подходящей для самоочищения. Наполнение лотков должно не превышать 80% от их высоты, ширина при этом должна быть не менее 20 см. Все эти данные получают при обработке результатов конструктивных данных канализации и с учетом гидравлического расчета. Например, если высота лотка 50 см, то ширина его будет не меньше 70 см.

Related Posts via Categories

• Фасонные части канализационных труб – важные кирпичики сети
• Диаметры канализационных труб – что производят и как используют?
• Угол наклона канализационной трубы для внутренних и наружных систем
• Срок службы чугунных канализационных труб и методы его продления
• Промывка канализационных труб – устранение простых и сложных засоров
• Канализационные трубы – что лучше, сталь или ПВХ?
• Ремонт канализационных труб в квартире своими руками – это не проблема!
• Гофрированная труба канализационная – безупречная канализация!
• Канализационные трубы и фитинги – какие выбрать?
• Утеплитель для канализационных труб на улице – какой использовать?

Какие виды труб использовать для укладки в землю

Укладывая канализационные трубы в землю, стоит знать, что тут не подходят те же трубы, которые были изначально предназначены для создания сети внутри помещений. Тяжелые слои грунта постепенно способны нанести серьезные деформации стенкам труб, сплющивая их, что может привести даже к абсолютному перекрытию трассы. Одним из самых неприятных последствий будет то, что придется полностью переделывать всю работу, что особенно некстати на уже благоустроенных участках возле дома, когда земляные работы просто уже невозможны или нежелательны. Кроме того, ситуация грозит стать критической, и работы потребуются максимально срочно, поскольку использовать канализационную систему будет нельзя во избежание других проблем.

Для наружных работ применяют трубы с толщиной стеной не менее 3,2 мм, чтобы они могли выдержать соответствующую нагрузку. Обычно они имеют рыжую окраску, но иногда встречаются варианты серого или насыщенного черного цвета. Именно такие трубы следует укладывать в подземные конструкции, чтобы они выдержали тяжесть насыпанной поверх труб земли.

Что такое угол уклона канализационных труб

Один из принципов монтажа труб, который применяют на практике опытные строители, – возможность установки магистрали таким образом, чтобы сточные воды перемещались самотеком. Этот принцип применяют повсеместно – и при обустройстве квартир в многоэтажках, и при строительстве частных 1- или 2-этажных коттеджей.

Горизонтальные отводы, для которых и рассчитывают угол уклона, устанавливают после того, как проложены и зафиксированы стояки – вертикальные отрезки канализации. Стояки отличаются большим диаметром, чем остальные трубы.

Горизонтальные ответвления присоединяют к стоякам с помощью фитингов (тройников) и направляют в сторону сантехнических приборов (унитазов, раковин, ванной, душевой кабины) по наименьшему пути.

Чаще всего около стояка монтируют унитазы – сантехнические приборы, «дающие» наибольшее количество твердых стоков. Чем короче путь движения твердых отходов к выходу, тем меньше вероятность возникновения пробки

А сейчас разберем определение угла уклона горизонтальной канализационной трубы – наружной или внутренней.

Представим, что вдоль проложенной магистрали проходит прямая линия, параллельная полу или поверхности земли в случае с наружными трубами. Если начало линии соединить с нижним концом трубопровода, то получаем угол – при правильном монтаже. Это и есть угол уклона.

Его измеряют в градусах или, что проще для восприятия, в сантиметрах на погонный метр – см/пог.м.

В процессе строительства для удобства и облегчения расчетов просто натягивают выровненный по горизонтали шнур. Его начало закрепляют у нижней точки магистрали, а конец подводят под верхнюю. Замеры угла происходят относительно его.

Расчет угла уклона напрямую связан с такими параметрами труб, как длина и диаметр.

По нормативам, изложенным в СНиП, диаметр горизонтальных отводов внутренней разводки должен отвечать следующим нормам:

• D 40-50 мм – от посудомоечной или стиральной техники;
• D 50 мм – от раковин, моек, ванн, писсуаров (то есть приборов с жидкими стоками;
• D 110 мм – от унитазов.

Для наружной канализации предусмотрен диаметр труб 110-160 мм.

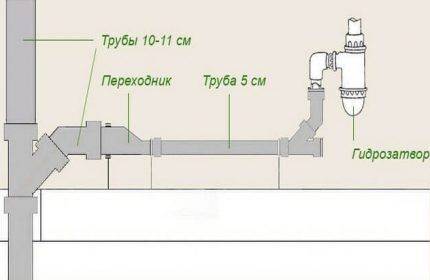

Возможны варианты, когда приходится комбинировать трубы различного диаметра. Например, к отводу от раковины (50 мм) присоединяется труба унитаза. Очевидно, что требуется переходник на трубу 110 мм (+)

Важно правильно подобрать и диаметр, и угол уклона коммуникаций, иначе система будет часто выходить из строя. Рассмотрим возможные негативные последствия

Задание уклона при монтаже канализационной трубы

Математические вычисления производить легче, чем выдержать требуемые параметры при монтаже бытовой канализации. Облегчить работу может специальный строительный прибор – угломер. Однако, можно обойтись без него.

Поскольку перепад положения одного конца слива по отношению к другому составляет известные значения, высчитываем необходимую высоту и проводим линию на стене от точки стока до предполагаемого расположения входа в сантехнический прибор с учетом угла наклона канализационных труб. Затем отвод аккуратно устанавливаем и прикрепляем к стене держателями с шагом в 40 см.

При монтаже канализации в частных домах и квартирах, следует иметь в виду, что для различной сантехники подходят трубы только определенного сечения, что влияет на уклон. Для ванн, раковин, умывальников и писсуаров достаточно небольших труб от 40 до 50 мм. Для кухонных моек, где количество крупных пищевых отходов больше – 50 мм, для унитазов – 100 мм.

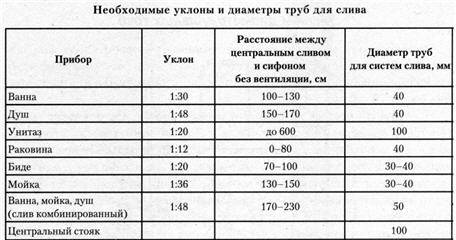

В таблице приведены данные не только максимальных уклонов соединительных участков для каждого прибора домашней сантехники, но и примерные расстояния до общей сливной трубы.

Существует несколько правил, соблюдать которые необходимо при проведении работ по устройству в доме сетей канализации:

• прямолинейность каналов. Любые искривления выводящих путей являются «слабыми» местами сети, в которых скапливаются отходы;
• уклоны всех сливов жилища должны быть одинаковыми. Если на первом этаже частного дома значение уклона равняется 0,02, то и на втором этаже должно быть таким же. Тогда работа всей системы будет максимально продуктивной, без лишнего шума и частых аварий;
• минимальная протяженность. Целесообразно все места в помещении, где располагаются сантехнические приборы, размещать вблизи друг от друга. Тогда соблюсти необходимый уклон слива будет намного легче;
• гладкие трубы, выдерживающие уклон. Любые впадины на внутренней стороне илопровода являются местом потенциального засора. Поэтому не подходят гофрированные трубы. В некоторых случаях и полипропиленовая труба под воздействием горячей воды может «провиснуть», образовав контруклон. В этом месте неизбежно соберутся частицы пищи и прочих отходов. Такие участки подлежат замене.

Трубами большого размера (110 и 200 мм) устраивают выводы для наружной канализации. При этом принцип прямолинейности трасс сохраняется. В случае, если избежать изменения направления канала нельзя, используют тройные переходники с выводом на поверхность ревизионной трубы с заглушкой, которая облегчит прочистку стока.

Труба наружной канализации помещается под уклон, который проверяется специальным двухметровым уровнем. После проверки параметров засыпается песком и грунтом. Наружная канализация всегда устраивается под землей во избежание смерзания стоков и перекрытия возможности слива. Для каждого региона глубина залегания канализационных каналов определяется, исходя из климатических особенностей местности.

Рассмотренная тема при всей важности и сложности расчетов достаточно проста. Применение необходимых значений при строительстве облегчаются готовыми таблицами с нужными цифрами, которые помогут справиться с самостоятельным монтажом системы. Но при необходимости всегда можно обратиться к специалистам, которые разработают проект и подберут материалы согласно установленным строительным нормам

Но при необходимости всегда можно обратиться к специалистам, которые разработают проект и подберут материалы согласно установленным строительным нормам.

Мне нравитсяНе нравится

Эффективность канализации и строительство траншеи

Для правильной установки наружной канализации определение уклона трубы недостаточно, необходимо грамотно выполнить раскопку траншеи, чтобы выдержать рассчитанный размер. Траншеи в зависимости от сечения линии могут быть широкими или глубокими.

Требования к широкой траншеи:

• Максимально допустимый наклон грунта в районе траншеи составляет 25 процентов.
• Абсорбционная траншея должна быть установлена параллельно контуру наклона.
• Ширина траншеи должна быть шириной от 0,9 до 1,5 м
• При использовании двух или более траншей горизонтальное расстояние между стенами траншеи должно быть в три раза ниже глубины дренажа перфорированной трубы или 3 м, в зависимости от того, что больше.
• Глубина дренажа ниже перфорированной трубы должна быть не менее 0,3 м или более 1,2 м
• Уплотнительная труба для очистки должна быть установлена в конце каждого прохода перфорированной трубы.
• Перед укладкой дренажной колодки необходимо расколоть или снести дно и боковые части широкой траншеи.
• При определении площади поглощения будет использоваться боковая стенка и нижняя область траншеи. Коэффициент уменьшения к общей площади.

Для глубокой траншеи необходимо выдержать условия:

• Максимально допустимый наклон грунта в районе траншеи составляет 25 процентов
• Траншея должна быть установлена параллельно контуру наклона
• Глубина дренажа под трубой должна быть не менее 1,0 м
• Стороны стен траншеи должны быть раскристаллизованы или расколоты перед размещением дренажных стволов
• Поглощающие слои почвы должны быть толщиной менее 1,2 м
• При определении общей площади поглощения может учитываться только площадь боковой стенки глубокой траншеи. Нижняя часть также должна быть в пределах допустимых скоростей просачивания.
• Максимальная допустимая глубина глубокой траншеи составляет 4 м.

Правила регламентируют минимальное разделение между водопроводными и канализационными трубами, чтобы обеспечить защиту водоснабжения. Соответствие нормам позволяет устанавливать канализационные трубы, которые пересекаются и параллельны друг другу без каких-либо специальных требований.

Как выбрать трубы

При выборе труб необходимо обратить внимание на их цвет – канализационные окрашивают в серый. Разный диаметр сечения говорит о том, что каждый вид предназначен для выполнения отдельных функций. Если реконструируется уже существующая канализация, на работу которой не было нареканий, то проще всего сопоставить диаметр старых труб с новыми – ошибки в таком случае практически исключены

Если реконструируется уже существующая канализация, на работу которой не было нареканий, то проще всего сопоставить диаметр старых труб с новыми – ошибки в таком случае практически исключены.

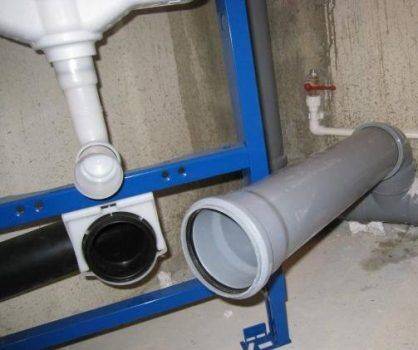

В зависимости от назначения, канализационные трубы и тройники бывают различного диаметраИсточник besplatka.ua

Кроме того, при монтаже нужно учесть какая бытовая техника будет подключаться к системе. Для слива воды с посудомоечной и стиральной машины достаточно будет диаметра в 2,5 сантиметра, для ванной и душевой потребуется уже 3,5 сантиметра. В целом, по всему дому проводятся трубы не больше 5 сантиметров в диаметре, но для стояка понадобится приобрести трубу сечением 11 сантиметров.

Чтобы не покупать лишние материалы или не просчитаться в подсчетах, лучше всего измерить старые трубы и сделать соответственную покупку. Кроме того, в соответствии старой конструкции покупают и такое же количество соединительных элементов.

Как выставить угол наклона трубы

Самый простой способ – использование пузырькового уровня с дополнительными рисками. Если на колбе с пузырьком имеется по три черты с каждой стороны, значит, этот уровень как раз подходит. Каждая черта соответствует наклону в 1 см на каждый метр.

Инструмент закрепляется сверху на трубе, и далее с помощью подкладок выставляется наклон, чтобы пузырек коснулся нужной отметки.

Второй способ – это измерение расстояния от горизонтальной плоскости концов участка. Соотношение длины трубы и высоты подъема верхней стороны соответствует требуемому коэффициенту наклона.

Третий способ это выставление по уровню двух меток по краям маршрута. Между ними натягивается нить или бечевка, по которой уже ориентируются при составлении трубопровода.

Самый наглядный способ – использовать лазерный нивелир и лазерный уровень для построения требуемой плоскости. Особенно это поможет при прокладке труб в штробе и зашивки в стены с использованием короба.

https://youtube.com/watch?v=kSrrzzrgXg8%3F

Как выдержать требуемый уклон

Определиться с углом уклона канализации недостаточно. Его еще при прокладке надо выдержать. Самый удобный вариант — наличие специального уровня с угломером. Если профессионального оборудования нет, придется хитрить.

Строительный уровень с угломером

Есть способы контролировать угол канализационной трубы при помощи обычного уровня:

• Нарисовав на стене линию с желаемым уклоном, прикладываете к ней строительный уровень, делаете на пластике отметку в том месте, где находится край пузырька. При выставлении труб располагаете их так, чтобы пузырек оказался в нужном положении.
• Если взять метровый уровень, можно с одной стороны прикрепить подкладку требуемой ширины. На котортких участках такой способ не работает, но протяженный трубопровод выставлять удобно.

Внутренняя канализация

При прокладке трубопровода надо выдерживать заданный уклон, не допустить прогибов и провисаний. Кстати, при укладке отводных труб от разных сантехнических приборов требуется выдерживать разные уклоны (смотрите фото ниже).

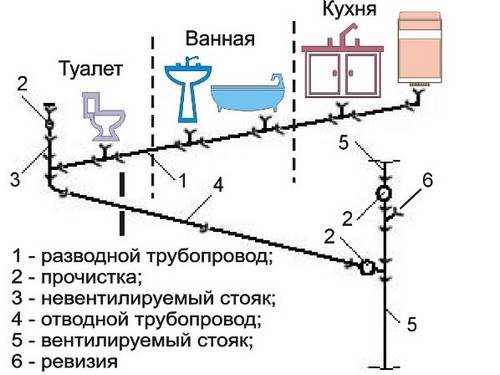

Уклон отводных труб от разных сантехнических приборов

При прокладке внутреннего трубопровода можно начертить требуемые уклоны на стене, по ним выставить трубы. На уровень пола ориентироваться не стоит, лучше отбить горизонтальную линию. Проще это сделать при наличии нивелира, если его нет, можно пользоваться пузырьковым уровнем. После этого, высчитав требуемый перепад (описано выше), «задираете» дальний конец. Еще раз проверяете точность расчетов и нанесенных линий. После можно приступать к монтажу.

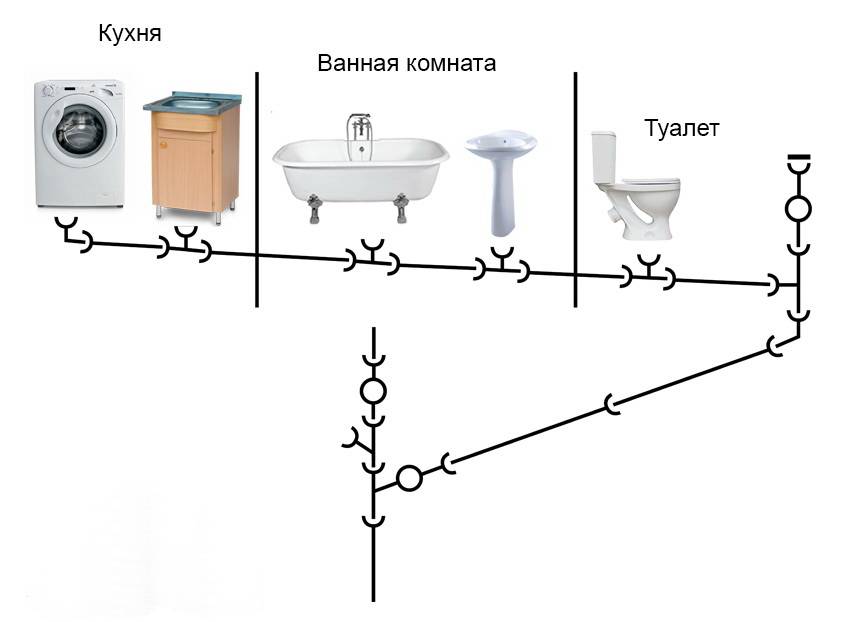

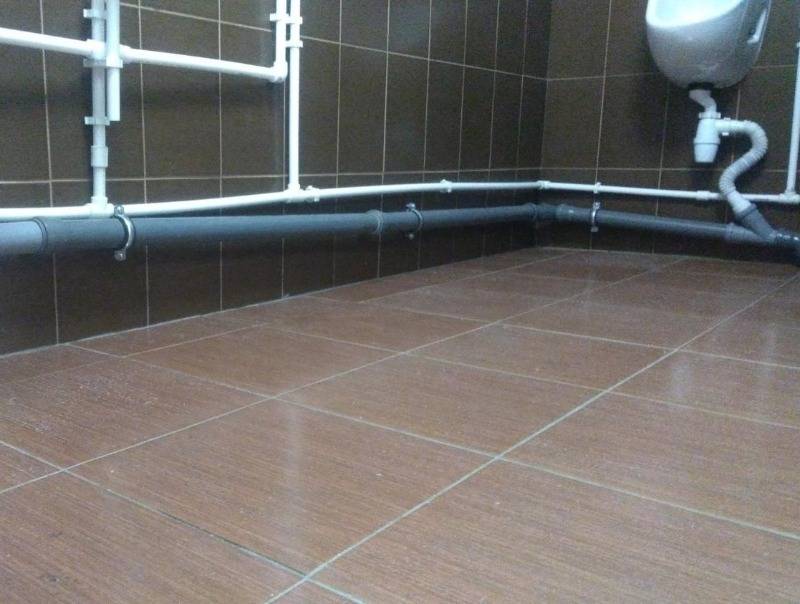

Пример разводки внутренней канализации

В ванных и туалетах обычно выкладывают требуемый уровень при помощи густого песко-цементного раствора. Все равно потом труба отделывается — ставится короб из гипсокартона, на который затем наклеивается плитка. Более современный вариант — укладывать трубы в штробу доступен не всем — в панельных домах нет такой толщины стен. При прокладке канализационных труб от кухни чаще пользуются подставками и клиньями. После уложенный с требуемым уклоном трубопровод фиксируется к стенам при помощи специальных держателей. Их устанавливают с шагом не более 40 см.

Наружная канализация

Канализация на участке укладывается в траншеи. Прокладывая трассу, старайтесь ее сделать как можно более прямой. Любые повороты — потенциальное место образования засора. Если без поворотов обойтись никак не получится, рядом с ним установите тройник, выведите трубу чуть выше уровня грунта и заглушите ее герметичной крышкой. Это будет верное решение — сможете быстро и без проблем прочищать пробки.

При прокладке внешней канализации копают траншею с ровным дном. Глубина траншеи — на 20 см больше необходимой — это место под песчаную подушку. При небольшой протяженности и малом перепаде дно можно так и оставить — ровным. Если перепад большой, придется формировать уклон. На этом этапе слишком выдерживать наклон нет необходимости — делаете приблизительно. Затем дно выравнивают, убирают все камни, корни, сравнивают ямы, уплотняют. Должно быть ровное плотное основание.

Основные моменты, которые надо помнить

На выровненное дно насыпают песка. Его надо сыпать слоями по 5 см, разравнивать по уровню, уплотнять (проливать большим количеством воды). Послойно уложив 4 слоя, получаем подушку в 20 см. В песок укладывают трубы, формируя заданный уклон. Уклон можно проверять длинным строительным уровнем (1,5-2 метра или больше). Если такого нет, можно к длинной ровной рейке (брусу) примотать посередине скотчем пузырьковый уровень. Так можно добиться минимальной погрешности.

После того как труба уложена и проверен ее уклон, ее засыпают песком. Он должен закрывать ее практически на половину. Песок аккуратно выравнивают и проливают. После этого труба на 1/3 засыпана плотным песком (можно чтобы уровень был больше). Дальше можно засыпать грунтом.

Зачем делается уклон

Для того, чтобы сток воды в канализации смывал за собой твердый частички, трубы нужно укладывать под уклоном. При этом угол наклона канализации должен соответствовать нормам, установленным СНиПом. Но в погоне за скоростью монтажа или используя труд неквалифицированных рабочих, можно получить канализационную систему, сделанную с серьезными ошибками:

1. Игнорируя установленные нормы, не делают уклона вообще или же угол канализации совсем небольшой. Таким образом, движение стоков будет чрезмерно медленным и в трубах начнут образовываться пробки из твердых частиц. Очень быстро это приведет к необходимости прочищать всю канализационную систему, ведь если установили унитаз, а уклон трубы не сделали, то смыва практически не будет и фекалии начнут разлагаться прямо в трубах, распространяя запах по всему дому.
2. Угол канализационной трубы сделан слишком большим. В этом случае стоки по трубам будут двигаться слишком быстро, омывая твердые частицы, но не забирая их с собой. Этот факт опять-таки приведет до засорения труб, которые придется регулярно чистить.

При неправильном угле наклона сток воды не работаетИсточник termo-house.com

Не стоит пренебрегать нормами, установленными в СНиП, поскольку их определяли, исходя из расчетов и наблюдений на протяжении долгих лет.

Задание уклона при монтаже канализационной трубы

Математические вычисления производить легче, чем выдержать требуемые параметры при монтаже бытовой канализации. Облегчить работу может специальный строительный прибор – угломер. Однако, можно обойтись без него.

Поскольку перепад положения одного конца слива по отношению к другому составляет известные значения, высчитываем необходимую высоту и проводим линию на стене от точки стока до предполагаемого расположения входа в сантехнический прибор с учетом угла наклона канализационных труб. Затем отвод аккуратно устанавливаем и прикрепляем к стене держателями с шагом в 40 см.

При монтаже канализации в частных домах и квартирах, следует иметь в виду, что для различной сантехники подходят трубы только определенного сечения, что влияет на уклон. Для ванн, раковин, умывальников и писсуаров достаточно небольших труб от 40 до 50 мм. Для кухонных моек, где количество крупных пищевых отходов больше – 50 мм, для унитазов – 100 мм.

В таблице приведены данные не только максимальных уклонов соединительных участков для каждого прибора домашней сантехники, но и примерные расстояния до общей сливной трубы.

Существует несколько правил, соблюдать которые необходимо при проведении работ по устройству в доме сетей канализации:

• прямолинейность каналов. Любые искривления выводящих путей являются «слабыми» местами сети, в которых скапливаются отходы;
• уклоны всех сливов жилища должны быть одинаковыми. Если на первом этаже частного дома значение уклона равняется 0,02, то и на втором этаже должно быть таким же. Тогда работа всей системы будет максимально продуктивной, без лишнего шума и частых аварий;
• минимальная протяженность. Целесообразно все места в помещении, где располагаются сантехнические приборы, размещать вблизи друг от друга. Тогда соблюсти необходимый уклон слива будет намного легче;
• гладкие трубы, выдерживающие уклон. Любые впадины на внутренней стороне илопровода являются местом потенциального засора. Поэтому не подходят гофрированные трубы. В некоторых случаях и полипропиленовая труба под воздействием горячей воды может «провиснуть», образовав контруклон. В этом месте неизбежно соберутся частицы пищи и прочих отходов. Такие участки подлежат замене.

Трубами большого размера (110 и 200 мм) устраивают выводы для наружной канализации. При этом принцип прямолинейности трасс сохраняется. В случае, если избежать изменения направления канала нельзя, используют тройные переходники с выводом на поверхность ревизионной трубы с заглушкой, которая облегчит прочистку стока.

Труба наружной канализации помещается под уклон, который проверяется специальным двухметровым уровнем. После проверки параметров засыпается песком и грунтом. Наружная канализация всегда устраивается под землей во избежание смерзания стоков и перекрытия возможности слива. Для каждого региона глубина залегания канализационных каналов определяется, исходя из климатических особенностей местности.

Рассмотренная тема при всей важности и сложности расчетов достаточно проста. Применение необходимых значений при строительстве облегчаются готовыми таблицами с нужными цифрами, которые помогут справиться с самостоятельным монтажом системы. Но при необходимости всегда можно обратиться к специалистам, которые разработают проект и подберут материалы согласно установленным строительным нормам

Но при необходимости всегда можно обратиться к специалистам, которые разработают проект и подберут материалы согласно установленным строительным нормам.

Мне нравитсяНе нравится

Формула для расчета уклона труб

Скорость течения сливаемых отходов является ключевым параметром при вычислении оптимального уклона канализационной трубы. Ее минимальное значение составляет 0,7 м/с. Выполнить расчет для индивидуальной системы можно по формуле:

V√(H/d)≥K,

K – наполнение трубы, для полимерных материалов коэффициент – 0,5, для чугуна – 0,6;

d – сечение трубы;

V – скорость потока.

Из формулы следует, что соотношение скорости движения канализационных стоков к наполненности магистрали не должна быть меньше коэффициента K. В случае H/d=0 – канализация пуста, и скорость потока рассчитать невозможно.

Рекомендации по монтажу внутренней системы канализации

В квартирах и внутренней разводке частного дома используются трубы небольшого диаметра, кроме подключения унитаза. Уклон канализационной трубы 50 мм, используемой для ванны, раковины и душа, составляет 3 см на каждый метр. При монтаже магистрали длиной в 10 метров, ее самая высокая точка должна находиться в 30 см от самой низкой. Устраивая самостоятельно разводку, необходимо действовать согласно правилам:

• для горизонтальных труб не допускаются повороты в 90º, нужно устанавливать два фасонных элемента по 45º;
• соединение вертикальных участков под прямым углом допускается нормативами;
• исключаются изменения в типе канализационной разводки на ее различных участках, это приведет к выходу из строя всей системы в результате возникновения гидроударов;
• на отдельных частях магистрали, имеющих небольшое расстояние, возможно увеличение уклона больше максимальной нормы.

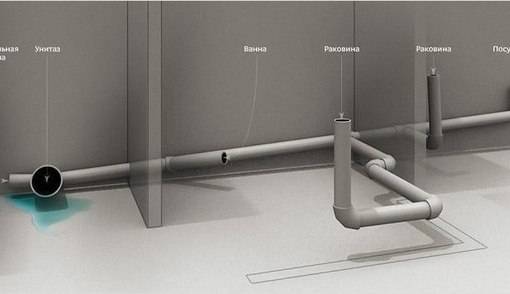

Схема размещения сантехники с уклоном труб

Уклон канализации на 1 метр: СНиП и его роль в проектировании системы

Комфортное проживание в загородном доме возможно только при наличии системы, предназначенной для отвода и утилизации бытовых стоков. Для этих целей используется канализация автономного типа (централизованная для квартир) или септическая конструкция. Внутри системы перемещение отработанной жидкости по трубам осуществляется безнапорным способом. Другими словами, загрязненные стоки транспортируются к месту очищения самотеком. Этому способствует естественная гравитация, которая достигается за счет уклона магистрали.

В большинстве канализационных систем стоки выводятся за счет естественной гравитации, поэтому трубы должны монтироваться с уклоном

Важно! Естественная гравитация появляется лишь в том случае, если канализация располагается под определенным уклоном. При этом система будет нормально функционировать, только если уклон канализации на каждый метр трубопровода будет соответствовать нормативным требованиям СНиП. Оптимальный коэффициент уклона также зависит от дополнительных факторов:

Оптимальный коэффициент уклона также зависит от дополнительных факторов:

• диаметра элементов трубопровода;
• материала, из которого изготовлены трубы;
• схемы внешнего и внутреннего размещения канализации.

Несмотря на кажущуюся простоту, в результате некорректного проектирования очистных сооружений канализации и отводящей стоки магистрали в коллекторах могут формироваться засоры и пробки, а сама система не сможет полноценно выполнять свою основную задачу.

Как избежать ошибок при монтаже канализации в квартире своими руками

Когда речь идет об уклоне трубопровода, важно не опускаться в крайности. Существует лишь два вида популярных ошибок, которые допускают неопытные люди при строительстве канализации

Схема канализации в квартире

В первом случае наклон магистрали отсутствует либо его недостаточно для перемещения жидкости самотеком. В результате снижается скорость потока, из-за чего плотные фракции не смываются, а остаются на внутренних стенках труб. Наблюдается постепенное накапливание осадка, который перерастает в засор.

Частично сточная вода с примесями фракций различной плотности задерживается на стенках магистрали, в результате чего трубопровод покрывается илом и начинает источать неприятные запахи, которые проникают обратно в помещение. Поэтому придется регулярно выполнять прочистку канализации в частном доме или квартире, где монтаж системы выполнен с нарушением требований.

Чрезмерный наклон системы также может создать предпосылки для частых чисток в целях профилактики. Интенсивный поток жидкости с высокой скоростью не сможет захватить твердые частицы со стенок и смыть их. Более того, в процессе перемещения воды фекальные фракции будут наслаиваться, и прессоваться на стенках канализации. В этом случае все запорные клапаны и места стыков труб будут подвергаться серьезным нагрузкам, что увеличивает риск поломки

Поэтому очень важно придерживаться рекомендуемых параметров, приписанных в документах СНиП

От чего зависит уклон кровли

• От способности крыши защищать строение от внешних факторов и воздействий.
• От ветра — чем больше уклон крыши, тем больше значение приходящихся ветровых нагрузок. При крутых уклонах уменьшается сопротивляемость ветру, повышается парусность. В регионах и местах с сильными ветрами рекомендуется применять минимальный уклон крыши, чтоб уменьшить нагрузки на несущие конструкции крыши.
• Откровельного покрытия (материала) — Для каждого кровельного материала существует свой минимальный угол наклона, при котором можно использовать данный материал.
• От архитектурных задумок, решений, местных традиций — так в разных регионах отдаётся предпочтение для той или иной конструкции крыши.
• От атмосферных осадков: снеговых нагрузок и дождей в регионе. На крышах с большим уклоном не будет скапливаться в огромных количествах снег, грязь и листья.

Полезные советы

Специалисты выделили несколько полезных советов, речь о которых пойдет далее.

1. Прокладывайте трубы, учитывая естественную усадку. Довольно часто трубы прогибаются и провисают. Это означает, что будет требоваться регулировка. Именно поэтому нужно оставить немного свободного места.
2. Трубы должны соединяться под углом около 120 градусов. Если достичь такого показателя невозможно, необходимо выставить лючки ревизии.
3. Следите за тем, чтобы трубы соединялись герметично. Иначе канализационная система будет работать неправильно.
4. Не создавайте много лишних стыков и поворотов. Долговечность канализационной системы зависит от ее простоты.
5. Ведите трубопровод по наименьшему пути.

Теперь вы знаете, какой должен быть уклон для канализации на 1 метр. В ее монтаже нет никаких сложностей. Главное – соблюдайте расчеты по калькулятору угла наклона. Это позволит создать надежную и долговечную канализационную систему.

Выбор оптимальной величины

Уклон рассчитывается не в градусах, а в сантиметрах, что гораздо проще проконтролировать, натянув ровно веревку. При прокладке 1 м трубы необходимо наклонять ее в направлении колодца-отстойника на определенную величину, которая зависит, прежде всего, от диаметра и структуры внутренней поверхности.

Чтобы определиться с наклоном, специалисты применяют специальные формулы

Важно вычислить скорость движения потоков, исходя из материала, а также степени наполненности. За максимальный показатель наполненности трубы принято брать 1 (единицу)

В таком случае уклон полностью отсутствует – система смонтирована неправильно. Нормальным показателем является заполнение просвета на 50%.

Формула для вычисления степени наполненности: Н (наполненность)= В (высота стоков): Д (диаметр трубы). Это необходимо просчитать, чтобы определить максимальную скорость, с которой массы должны двигаться внутри по направлению к отстойнику.

Чтобы рассчитать скорость движения, необходимо учитывать:

• коэффициент (К) шероховатости и гидравлического сопротивления потока, который для полимерных материалов равен 0,5, для всех остальных – 0,6;
• диаметр трубы — Д;
• высота стоков (В) – уровень заполнения просвета трубы.

Технология укладки трубы

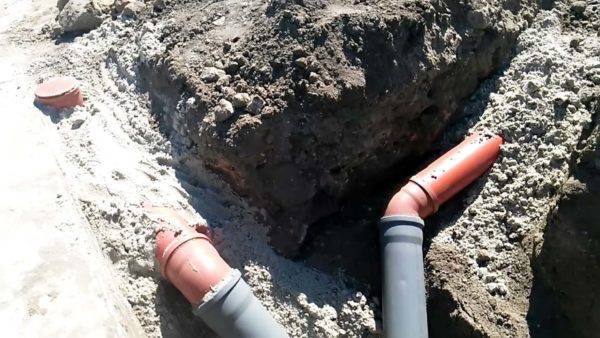

Правильная технология прокладки такая: сначала копаем траншеи с некоторым запасом по глубине. Далее делаем песчаную подушку 10-15 см, проливаем ее, и сверху на нее укладываем фанину.

Контролируем уклон – эту работу, на коротком участке (до 10- 15 метров) можно выполнить при помощи уровня со специальной отметкой, соответствующей уклону 2 см/м!

На участках со сложным рельефом или со значительной длинной прокладки мы, конечно, рекомендуем использовать нивелир.

Трубы обсыпаем песком, а во избежание дальнейшей усадки, проливаем его и трамбуем.

В обязательном порядке производим подбитие пазух- под трубой не должно оставаться пустот!

Сверху трубу на 10-15 см опять же укрываем песком, а вверх траншеи естественным вынутым при копке грунтом.

Что получаем в итоге?

Проложенный таким образом канализационный трубопровод сохраняет уклон, это гарантирует, что весь сток протечет по трубе и попадет в септик.

Источники

• https://stroy-okey.ru/house/vodoprovod/uklon-kanalizacionnoj-truby-po-snip-tablicy-pamyatka-i-pravila-rascheta/
• https://vseotrube.ru/kanalizatsiya/uklon-v-chastnom-dome-i-kvartire
• https://truby-moskva.ru/kak-rasschitat-uklon-kanalizatsionnoj-truby.html
• http://okanalizacii.ru/sistemy/uklon-kanalizacii-na-1-metr.html
• https://kanalizaciyadoma.com/montazh/uklon-kanalizatsii-v-chastnom-dome-kakoy-dolzhen-byt.html
• https://poweredhouse.ru/uklon-kanalizacionnoj-truby-dlya-vnutrennej-i-naruzhnoj-kanalizacii/
• https://glav-dacha.ru/uklon-kanalizacionnoy-truby/
