Виды электрических удлинителей для розетки
В магазинах представлено великое разнообразие вариантов устройств. Самыми распространенными являются:
Обычный бытовой удлинитель
Это модель, активно используемая в повседневной жизни. Стандартная длина кабелей таких удлинителей составляет от 1 до 10 метров, какой бывает вполне достаточно, чтобы обеспечить одну из функций. А еще это помогает спрятать приборы от посторонних глаз.
Катушка
Знаете ли вы, как называется удлинитель с розетками, расположенными по бокам? Это модель в катушке. Подобная категория нашла распространение в строительных и сельскохозяйственных работах. Выбрать удлинитель на катушке несложно, нужно лишь учитывать его характеристики, какими являются допустимая мощность и длина кабеля. А вообще это самый длинный из всех вариантов переносок. Длина прибора может варьироваться от 20 до 100 метров. Накручивается устройство на катушку. Она же в свою очередь закреплена на рамке, поэтому свободно прокручивается. Такое решение способствует быстрому разматыванию, а также наматыванию провода на катушку, справляется с длиной и борется с образованием узлов
Модель с заземлением
На справедливый вопрос, зачем заземление в удлинителе, мы, конечно же, ответим. Но чуть позже. Ведь правильнее будет сначала разобраться с теоретической составляющей проблемы. Нужно понять, что значит удлинитель с заземлением и без него. В первом случае у приспособления имеются заземляющие контакты. Во втором – их нет. Какой же удлинитель лучше – с заземлением или без? Первый вариант имеет несколько неоспоримых плюсов. Устройство защищает от поражения электрическим током, которое может возникнуть в случае повреждения изоляции провода, а также способствует лучшему удерживанию вилки. Но есть один важный момент – использовать такую переноску можно только в помещениях с заземлением. Заземляющие контакты должны иметься и в розетке
Изделия с кнопкой
Модель подходит для тех, кто не хочет постоянно выдергивать вилку из розетки. Для чего нужна кнопка на удлинителе? Ответ прост – для включения и выключения прибора. Производители поступили очень предприимчиво. Они придумали, как облегчить жизнь пользователям, посоветовав подключить удлинитель с выключателем. И это действительно удобно!
Лучшие сетевые фильтры на 5 розеток
Купить недорого сетевой фильтр можно не только на 3, но и на 5 розеток. Такие приспособления позволяют без проблем подключить компьютер к электросети или большое количество других приборов, расположенных в комнате на относительно небольшом пространстве. В отличие от фильтров на 3 розетки, данные модели являются более надежными и устойчивыми, у них также большая выносливость к нагрузкам.
Power Cube SPG-B-10-BLACK
Сетевой фильтр рассчитан на напряжение сети 220 В и номинальную силу тока 10 А. Данное устройство выполнено в черной цветовой гамме, в его корпусе имеется 5 розеток. Дополнительно предусмотрена красная кнопка, обладающая функцией световой индикации. Длина кабеля Power Cube SPG-B-10-BLACK не очень маленькая – 3 метра. Также прибор имеет систему заземления, а габариты следующие: 324х52х41 мм.
Достоинства
- Значительная длина кабеля;
- Классическая компоновка со сдержанным дизайном;
- Наличие заземления и функции индикации;
- Относительно небольшие размеры.
Недостатки
- Не очень высокая надежность;
- Низкая устойчивость к механическим повреждениям.
Defender ES largo (99497)
Сетевой фильтр Defender на 5 розеток имеется классическую компоновку. Выполнен прибор в черной цветовой гамме. Он является весьма минималистическим, поэтому выгодно выписывается практически в любой интерьер помещения. Устройство рассчитано на максимальную нагрузку 2200 Вт при напряжении сети 220 В. Длина кабеля прибора не очень большая – всего 1,8 метра, плюс производитель предусмотрел систему заземления и выключатель на корпусе.
Достоинства
- Классический минималистический внешний вид;
- Черный цвет;
- Относительно небольшие размеры;
- Надежность работы.
Недостатки
- Недостаточная длина кабеля;
- Минимальное количество функций.
Отзывы про этот сетевой фильтр в интернете преимущественно положительные. Это связано с его классическим внешним видом и стандартными техническими характеристиками. Особыми функциями прибор не отличается.
Buro 500SH-10-B
Сетевой фильтр для компьютера выполнен в черном цвете, он имеет 5 розеток, расположенных в одном ряду. Максимальная нагрузка, на которую рассчитан прибор, составляет 2200 Вт. Длина его кабеля достигает 10 метров, плюс производитель предусмотрел функцию индикации работы и систему заземления. Устройство функционирует при напряжении сети 220 В и номинальной силе тока 10 А. В конструкции используется трехжильный провод ПВС, сечение которого составляет 0,72 мм. Степень защиты прибора соответствует классу IP 20, а габариты сетевого фильтра следующие: 295х42х41 мм. Вес устройства составляет 875 г.
Достоинства
- Длинный кабель;
- Привлекательный дизайн;
- Надежная защита электроприборов;
- Предотвращение короткого замыкания, перегрева;
- Подавление высокочастотных помех;
- Достаточный функционал.
Недостатки
- Стоимость выше цен на другие модели;
- Не очень приятный запах пластмассы.
Пользователи в отзывах отмечают электрическую и механическую устойчивость прибора. Работает устройство в соответствии с заявленными производителем параметрами.
Рейтинг лучших умных сетевых фильтров
В продаже Вы также можете встретить дорогие сетевые приборы, которые относятся к категории Smart. Их главное отличие заключается в возможности управления устройством через Wi-Fi или Bluetooth с помощью смартфона или компьютера, поэтому их можно интегрировать в систему Умный дом.
AOFO Smart Power Strip-925b
AOFO Smart Power Strip-925b
Мне нравитсяНе нравится
Компактное прочное устройство, которое оборудовано 4 розетками и 4 портами USB. Управление осуществляется через Wi-Fi (управляющая утилита вполне неплохая и содержит все необходимые функции). Длина кабеля – 2 метра. Стоимость модели – 2000 рублей.
Плюсы и минусы
Хорошая мощность
Гибкое управление по Wi-Fi
Продвинутая индикация
отсутствие кнопок для ручного выключения той или иной розетки
Rubetek RE-3310 с Wi-Fi
Rubetek RE-3310 с Wi-Fi
Мне нравитсяНе нравится
Недорогой и качественный сетевой фильтр, которым можно управлять через Wi-Fi. У прибора всего 3 розетки и 4 USB-порта, поэтому его рекомендуется использовать дома, а защитные шторки позволят исключить возможность удара током (актуально при наличии детей). Длина провода – 1,8 метров. Стоимость – 3000 рублей.
Плюсы и минусы
Полностью совместимо со всеми программами для управления Умным домом.
Хорошие технические показатели (регуляция сигнала, защита от короткого замыкания).
Приятный внешний вид, прочный корпус, прочные гнезда
хотелось бы побольше гнезд и отдельные механические включатели

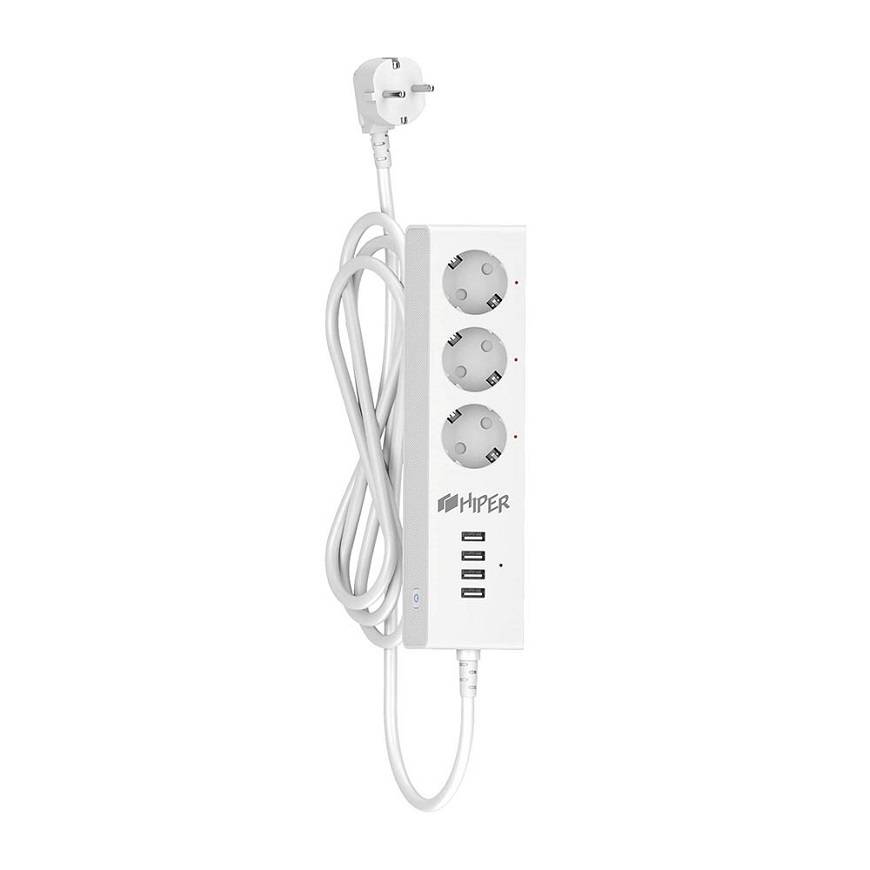

HIPER IoT PS34
HIPER IoT PS34
Мне нравитсяНе нравится
Хорошая альтернатива Rubetek RE-3310 с Wi-Fi с тем же функционалом – 3 розетки, 4 USB-порта, включение/выключение через один переключатель и так далее. Длина кабеля – 1,5 метра. Стоимость – 12 тысяч рублей.
Плюсы и минусы
Удобное приложение
Качественная сборка
Неплохая мощность.
Хорошие гнезда
высокая цена

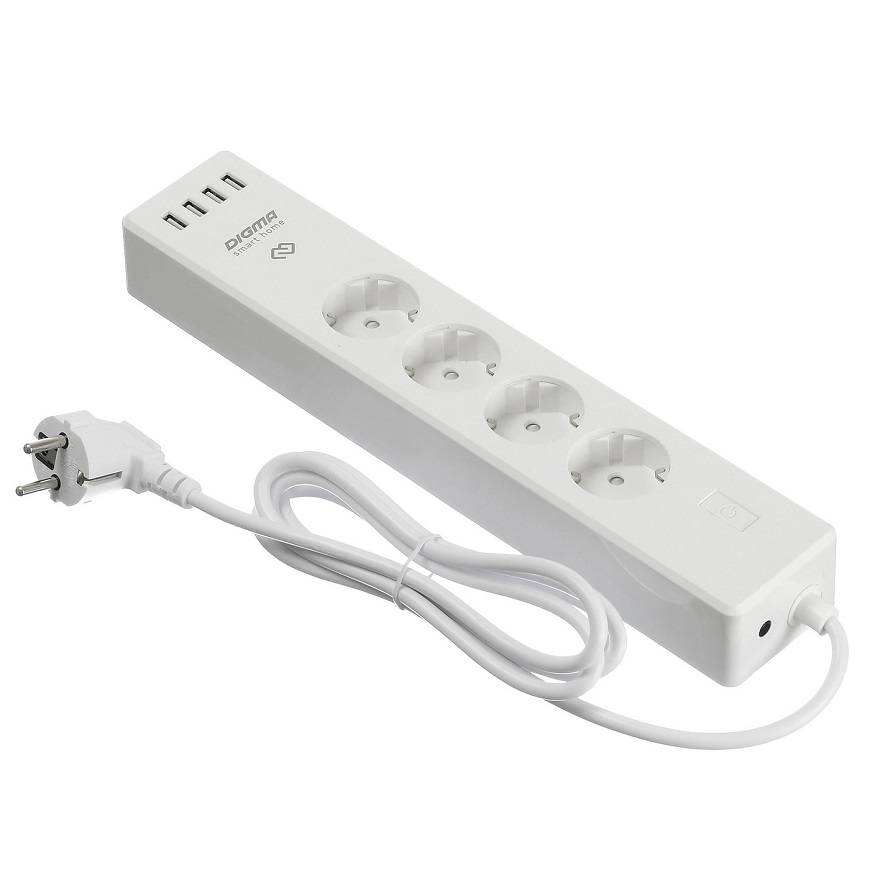

DIGMA DiPlug Strip 40
DIGMA DiPlug Strip 40
Мне нравитсяНе нравится
Еще один умный сетевой фильтр, который управляется по Wi-Fi. У устройства 4 порта и 4 розетки, что весьма радует. Длина кабеля – 1,8 метров. Стоимость – 2,5 тысячи рублей.
Плюсы и минусы
Много разъемов
Хороший функционал
Прочный пластик
короткий кабель
нет переключателей на корпусе

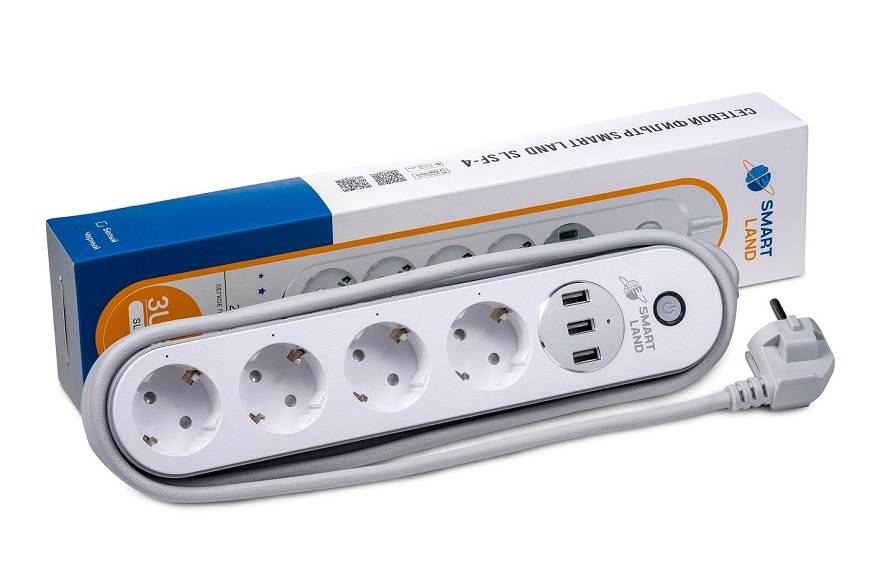

Smart Land SL SF-40
Smart Land SL SF-40
Мне нравитсяНе нравится
Компактный недорогой прибор, который хорошо дружит с системой Умный дом, а управлять устройством можно по Wi-Fi. Фильтр оборудован 4 розетками и 3 портами. Длина кабеля – 2 метра, стоимость прибора – 3 тысячи рублей.
Плюсы и минусы
Малый вес, закругленные края
Умеренная стоимость
Прочные надежные гнезда
короткий кабель
мало выключателей
Итоговая таблица рейтинга
Most Elite ERG
2
Dynavox X7000
1
Pilot X-Pro
DIGMA DiPlug Strip 40
HIPER IoT PS34
Rubetek RE-3310 с Wi-Fi
AOFO Smart Power Strip-925b
ЭРА USF-5es-USB-W (Б0019037)
LDNIO SE6403
Defender DFS 755 (99755)
LDNIO SC3604

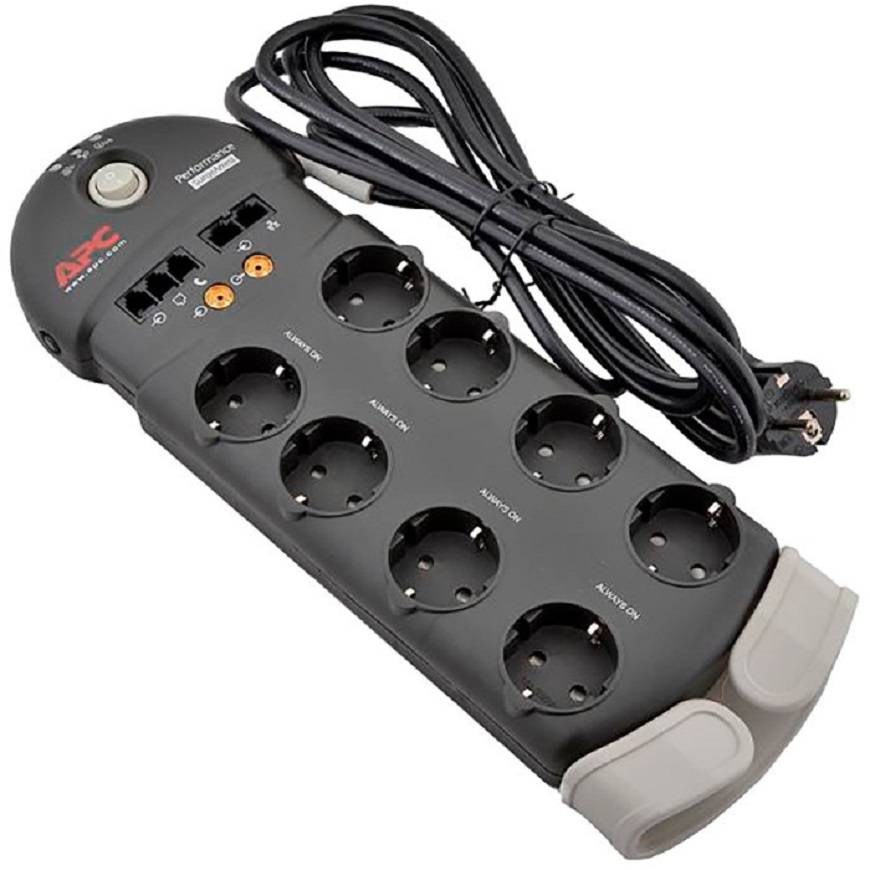

APC by Schneider Electric PM5U-RS
Crown Micro CMPS-10
Schneider Electric APC PM5-RS
ЭРА SF-1e-W
Orico HPC-8A5U-BK
Belkin Surge Protectors BSV103
Oehlbach Powersocket 505
Koogeek Smart Outlet O1EU
Supra Mains Block MD-04EU MK3
Taga Harmony PF-1000
Defender DFS 155
Smart Land SL SF-40
Buro 600SH-1.8-UPS-W
-1
Power Cube SPG-B-10-Black
-1
4 Smart Land SL SF-40
Этот сетевой фильтр слушается Сири и Гугл Ассистента, то есть вы можете управлять им голосом. Он поддерживает экосистемы умного дома от Google и Apple. Устройство наделено 4 розетками и 3 портами USB, заземлением и Wi-Fi для беспроводной синхронизации с элементами умного дома. В мобильном приложении можно настроить таймеры включения и отключения, по отдельности отключать любую из розеток.
Корпус прочный, выглядит аккуратно. Производитель уверяет, что подключенные к Smart Land SL SF-40 устройства надежно защищены от повреждений при коротком замыкании или перегрузках сети. Гарантия составляет 1 год.
Лучший электрический удлинитель с выключателем
Мощный электрический удлинитель Brennenstuhl 1391000016 на 6 розеток (под углом 45°) с функцией сетевого фильтра. Корпус модели изготовлен из алюминия, что повышает его прочность, по периметру расположены пазы для намотки лишней длины кабеля. Установлен выключатель с подсветкой, сигнализирующий о наличии тока в сети. Кроме того, на корпусе расположено ушко, что дает возможность его размещения на стене.
Встроенный в Brennenstuhl 1391000016 сетевой фильтр высокого качества надежно защищает подключенные электроприборы от сверхтока, чрезмерной нагрузки и короткого замыкания. На каждой розетке смонтированы защитные шторки для дополнительной безопасности.
Характеристики
- допустимая нагрузка – 3,5 кВт;
- длина – 3 м.
- ток – 10 А;
- параметры провода: тип – ПВХ, количество жил – 3;
- количество розеток – 6.
Плюсы
- высокая мощность нагрузки;
- 6 розеток;
- встроенный сетевой фильтр;
- прочный алюминиевый корпус;
- наличие выключателя.
Для чего нужен удлинитель
Устройство выполняет две основные функции: удлинительную и разветвительную.
Первая проявляется в тот момент, когда электроприбор расположен слишком далеко от гнезда питания, а его провод никак не может дотянуться до нужного места. И именно удлинитель спасает в тот момент, когда мы пытаемся решить для себя задачу, какой шаг нужно предпринять, чтобы подключить к сети стиральную машину, микроволновую печь или чайник, находящиеся на некотором удаленном расстоянии.
Вторая функция вступает в действие, когда нескольких розеток не хватает для обилия техники и оборудования, имеющихся в нашем распоряжении.
Сетевой фильтр какой фирмы лучше выбрать?
Производителей данного вида товаров достаточно много на рынке, от ведущих производителей и до незнакомых китайских. В рейтинг попали лишь самые качественные и надежные сетевые фильтры, которые произведены следующими известными компаниями:
- Sven. Этот российский бренд, основанный в 1991 году, занимается производством акустических систем и компьютерной периферии. Зарегистрирована компания в Финляндии. Производственные мощности сосредоточены в КНР и на Тайване. Продукция фирмы относится к низкому ценовому сегменту.
- IEK. Бренд был зарегистрирован в 1999 году, сначала компания занималась производством низковольтной электротехнической продукции. В дальнейшем перечень товаров фирмы был несколько расширен. Сейчас IEK является ведущим российским производителем электротехнического оборудования.
- Power Cube. Данный бренд был зарегистрирован в Российской Федерации в 1999 году. В настоящее время компания представляет собой производственный холдинг полного цикла. Она производит разнообразные сетевые фильтры, удлинители, провода ПВС, акустические кабели, сетевые шнуры и т.д.
- Defender. Эта российская торговая марка занимается производством периферийных устройств и компьютерных аксессуаров. Основана компания была в 1990 году. Продукция предприятия изготавливается на высокотехнологических заводах Западной Европы и Азии.
- Buro. Торговая марка присутствует на рынке Российской Федерации более 10 лет. Продукцию данной компании составляют аксессуары, офисная оргтехника и канцелярские товары. Ассортимент товаров постоянно обновляется и расширяется. Он отличается идеальным сочетанием цены и качества.
- ЗИС. Одной из ведущих линеек сетевых фильтров данной компании является бренд Pilot. Первые устройства такого типа предприятия выпустило в 1992 году. Если первоначально они предназначались исключительно для компьютеров, то в настоящее время их сфера использования значительно расширилась.
- СЗП Энергия. Эта компания была зарегистрирована в России в 1999 году. Основное направление ее деятельности заключается в производстве устройств защиты электронной техники. Инженеры предприятия в этих целях специально создали отдельный ряд сетевых фильтров MOST.
- APC. Под этим брендом осуществляет свою деятельность американская компания, которая наиболее известна как производитель источников бесперебойного питания. В 2006 году предприятие было поглощено организацией Schneider Electric, сохранив при этом собственный бренд без изменений.
- Schneider Electric. Под этим брендом себя позиционирует французская энергомашиностроительная компания. Она является производитель оборудования для энергетических подкомплексов промышленных предприятий, объектов гражданского и жилищного строительства, а также центров обработки данных.
- Rubetek. Данная российская компания развивается в нескольких направлениях собственной деятельности. Это касается производства электротехнического оборудования, разнообразных «умных» устройств и систем управлений частными домами. Отличительной особенностью продукции бренда считается ее высокая технологичность.
- ЭРА. Российская компания производит освещение и электротовары для дома, офиса и промышленных объектов. Бренд был зарегистрирован более 15 лет назад. На сегодняшний день он занял прочное положение на рынке. Постоянно ассортимент компании пополняется большим количеством технологических новинок. Дополнительно предприятие осуществляет модернизацию старых моделей технических устройств.
- Orico. Эта высокотехнологичная инновационная компания специализируется на разработке и выпуску устройств передачи данных, а также девайсов для питания и зарядки. Бренд обладает права на более 70 патентов на собственные разработки.
Внутренности удлинителей
Один из самых распространенных типов – это так называемый компьютерный удлинитель или сетевой фильтр. Он имеет в корпусе встроенный выключатель, которым можно отключать питание всех розеток.
Рассчитан он обычно на ток от 10А (мощность 2,2кВт). Каждая розетка в них имеет заземляющий контакт. Что крайне необходимо для квартир с трехжильной проводкой (фаза-ноль-земля).
Питающий провод на качественных моделях должен быть промаркирован. На нем штампуется марка и сечение жил.
Не покупайте переноски, где сечение жил менее чем 0,75мм2 или где вообще нет никаких опознавательных надписей на проводах.
При этом не стоит особо доверять толщине самого кабеля. Вполне возможно, что изоляция в нем будет довольно толстая, а вот жилки совсем тонюсенькие.
Такой провод будет однозначно греться, даже при минимальной нагрузке.
Самое главное в таких моделях, чтобы внутри был не просто выключатель, а именно “автомат”, который будет автоматически срабатывать при превышении нагрузки.
Данный удлинитель используется для питания компьютеров, ЖК и Led телевизоров, принтеров и другой бытовой техники.
Каким же образом он защищает оборудование от перепадов напряжения? Для того чтобы это понять, необходимо заглянуть во внутрь корпуса.
Для этого раскручиваете винты на обратной стороне и снимаете крышку. Контактные площадки розеток переноски должны быть выполнены из латунных пластин.
В большинстве своем они идут толщиной 0,3мм. Более качественные модели под большие токи, имеют толщину до 0,6мм.
В дешевых китайских подделках можно встретить не латунные, а всего лишь напыленные латунью железные шинки-пластины. Проверить это дело можно обыкновенным магнитом. Цветной металл магнититься не будет, а железо запросто.
Кроме худшей токопроводимости, железные контакты после первого применения широкой евровилки расширятся, а в обратное состояние уже не вернутся. Латунь же обладает значительной упругостью.
Кстати, многие “советские”вилки в такие разъемы не подойдут из-за наличия боковых штырьков заземления.
Самый главный элемент, защищающий все подключенное оборудование – это варистор. К нему с двух сторон подходят фаза и ноль. При кратковременном скачке напряжении (около 300В), у него резко падает сопротивление, зато возрастает ток протекающий через него.
За счет этого напряжение на самом варисторе стабилизируется. Если же скачок не кратковременный, а перенапряжение идет постоянно, то он просто замыкает цепь и внутри корпуса создается искусственное короткое замыкание.
То есть, если напряжение в розетках подскочило и держится в пределах 300В, у варистора резко уменьшается внутреннее сопротивление (вплоть до нуля), он срабатывает, создавая КЗ.
И именно от этого КЗ отключается автоматический выключатель, защищая все подключенные приборы.
Более качественные изделия комплектуются несколькими варисторами, плюс конденсаторами и катушками индуктивности.
В недорогих, вся защита заканчивается варистором и автоматом или кнопочным предохранителем.
Применять такой удлинитель-переноску рекомендуется именно для бытовых приборов, а не для силовых инструментов – болгарка, дрель, фен и т.д. Включая в него мощные приборы, вы уменьшаете срок службы удлинителя в разы.
Сами пластинки здесь не подпружинены, хоть и латунные. И при относительно больших токах быстро прогорают.
2 SVEN SF-05PL
Второе место отдадим еще одной бюджетной модели SVEN. Корпус модели выполнен в достаточно интересном форм-факторе с несколькими скругленными углами. Пластик матовый, однако его фактура на верхней и боковых гранях отличаются. Провод длинной 1,8 метра, достаточно толстый и прочный.
Отличительной особенностью SF-05PL являются индивидуальные выключатели на каждой из пяти розеток. Это удобно, если вы периодически не пользуетесь тем или иным устройством – переключатель позволяет быстрее, удобнее и безопаснее отключить или включить питание, не трогая саму вилку и не расшатывая контакты. Единственный недостаток, о котором пользователи говорят в отзывах – большой процент бракованных моделей и не очень высокое качество. Советуем тщательно проверять устройство перед покупкой и, при возможности, дополнительно пропаять контакты внутри него.
4 NTONPOWER NSC-4A4U-EU
В сетевом фильтре от популярного на АлиЭкспресс вендора NTONPOWER используются комплектующие от не менее известного бренда ORICO. Родственные связи прослеживаются и в дизайне. Это классический блок розеток, но с модулем USB разъемов в придачу. Устройство заряжает самые разные девайсы максимально быстро. Но функция быстрой зарядки не поддерживается.
Сетевой фильтр безопасный. Защита здесь двухступенчатая. Производитель использует варисторы и реле для защиты от перегрузки. Гнезда электрических розеток также снабдили контактами заземления и шторками от несанкционированного проникновения. Посторонним предметам, как и детским пальчикам, будет трудно попасть в розетку. А от скольжения блока по поверхности защищают ножки, выполненные из силиконовых наклеек. В целом, модель стоящая, к ее качеству нет никаких претензий.
Как выбрать сетевой фильтр
Сетевые фильтры могут обладать различной “начинкой”, что нужно помнить при выборе устройства
Основные технические параметры, на которые следует обращать внимание:
Количество и тип розеток. Рекомендуется покупать фильтр “с запасом” по гнездам
Также обратите внимание на категорию розетки (отдайте предпочтение универсальным розеткам).
Защитные опции. Недорогие устройства состоят обычно из розеток, кабеля с вилкой и блока-фильтра
В состав более дорогих приборов могут входить и дополнительные функции – защита от перегрева, контроль мощности.
Мощность. Если Вы планируете подключать несколько производительных устройств, то нужно брать фильтр повышенной мощности.
Наличие USB-разъемов. Многие современные устройства питаются от кабеля USB (телефоны, планшеты и другие). Поэтому наличие соответствующих разъемов будет большим плюсом.
Выключатели. На недорогих приборах обычно ставится один выключатель, который при активации обесточивает все устройство. Более дорогие фильтры обычно оборудованы несколькими выключателями (по одному на каждую розетку).
Дополнительные функции. Дорогие современные фильтры оснащаются дополнительным функционалом. Например, может быть блок для зарядки аккумулятора, контроллер Wi-Fi и так далее.
Теперь давайте рассмотрим реальный пример сборки переноски.
Допустим нужно сделать переноску, в которую будет включаться обогреватель мощность 1.5 кВт, иногда будет включаться дрель мощностью 0.85 кВт или ещё какую-нибудь мелочь: зарядное устройство от телефона, переносной светильник, паяльник и может ещё что-то. Если подсчитать суммарную мощность всех этих приборов, то она получится не более 3 кВт. Исходя из этого будет брать провод ПВС 3*1.5 мм 2 , его вполне хватит. Даже останется запас по мощности.
Сделаю небольшое отступление, и немного объясню, что обозначают эти цифры — 3*1.5 мм 2 .
3 – первая цифра всегда обозначает количество жил в проводе. Желательно на переноску брать именно трёхжильный провод, так как кроме фазы и нуля у нас ещё будет заземление.
1.5 мм 2 – это сечение одной жилы. Бывает так, что в проводе или кабеле несколько жил имеют одно сечение, а одна или несколько жил имеют другое сечение.
Возвращаемся к нашей сборке. В магазине покупаем розетку или блок розеток с заземляющим контактом. Если нагрузка у нас будет 3 кВт, то ток у нас будет приблизительно 13.6 А. По этому, розетки покупаем выдерживающие 16 А. Так же на 16 А берём вилочку, и обязательно чтобы на ней был контакт заземления.
Приступаем к сборке переноски.
Все нужные материалы и средства у нас имеются. Сначала нужно разобрать вилку. Большинство вилок имеют контактное соединение винтового типа. Если взять и просто зажать винтом зачищенную многопроволочную жилу, то значительная часть проволочек повредится.
Вследствие этого площадь контактного соединения может уменьшиться, что в последствии может привести к нагревам и различным поломкам. Начиная от банального отгорания провода, и заканчивая полным выходом со строя вилки.
По этому, мы будем использовать специальные наконечники для обжима НШВИ.
Для начала нужно зачистить провод. Аккуратно снимаем верхнюю изоляцию, а потом зачищаем жилы на ту длину, которая необходима для обжатия наконечниками. Для зачистки лучше всего использовать специальный нож.
Но если такого у вас нет, то можно воспользоваться любым ножом. Кстати, канцелярским ножом я бы не советовал зачищать жилы, так как он режет проволочки. А вот для снятия верхней изоляции он очень хорошо подходит.
Теперь опрессовываем жилы, и можно приступать к сборке вилки. Обычно все вилки оснащены специальным хомутом для фиксации провода. Зажимаем внешнюю изоляцию провода хомутом и подключаем жилы к контактам вилки.
Внимание. Хочу объяснить вам, зачем необходимо фиксировать провод хомутом. Дело в том, что многие люди при выключении переноски или других электрических приборов тянут не за вилку, а за кабель
И таким образом может повредиться контактное соединение жилы с контактом вилки. Или провод вообще может выдернуться
Дело в том, что многие люди при выключении переноски или других электрических приборов тянут не за вилку, а за кабель. И таким образом может повредиться контактное соединение жилы с контактом вилки. Или провод вообще может выдернуться.
Теперь подключаем провод к розетке или к блоку розеток. Для этого разбираем его. Заземляющий провод, так же само, как и в случае с вилкой опрессовываем его в наконечник НКИ. Если такого нет, то просто скручиваем жилу в кольцо и подключаем к заземляющему контакту. Остальные две жилы подключаем на соответствующие клеммы.
Теперь, чтобы закрыть крышку блока розеток нам нужно сделать специальное углубление для провода. Аккуратно вырезаем его, потом укладываем провод, закрываем крышку и прикручиваем её.
Чтобы всё было более понятно, смотрите видео.
А в этом видео человек без объяснения делает переноску.
В принципе всё, переноска готова и её можно эксплуатировать. Но мы с вами можем её усовершенствовать, и вставить в неё кнопку.
