Монтаж кабельного теплого пола под кафельную плитку своими руками
При выборе такого типа нагревательной системы важны два аспекта – правильность прокладки самого кабеля (с учетом интенсивности его нагрева, расположения массивных элементов обстановки) и правильность заливки стяжки. Отделочные работы ведутся по стандартным правилам, останавливаться на нюансах укладки плитки здесь мы не будем.
Подготовка пола производится так же, как при устройстве обычной стяжки – обязательно снимается частично разрушенное и потерявшее прочность старое покрытие, фрагменты прежней стяжки, убирается весь мусор и пыль. С учетом того, что в стяжке будет проложен кабель, необходимо как можно внимательнее отнестись к гидроизоляции перекрытия (чернового пола) и выполнить теплоизоляцию под стяжку.
Далее определяется схема прокладки кабеля. Выбор зависит от площади помещения, количества отдельных кусков провода, его типа (одно- или двухжильный). Ниже представлено несколько популярных схем.
При выборе схемы обязательно учитывают положение мебели, имеющей значительный вес и плотно прилегающей к полу, а также сантехнического оборудования (если речь идет о ванной комнате, туалете или совмещенном санузле).
Шаг укладки (h) определяется, исходя из данных об общей площади укладки и необходимого уровня отдачи тепла. Допустим, для санузла общей площадью 8 кв.м. площадь укладки составит (за вычетом размеров душевой кабинки, раковины, унитаза и стиральной машины) 4 кв.м. Уровень комфортного нагрева пола требует не менее 140…150 Вт/м.кв. (см. таблицу выше), причем эта цифра относится ко ВСЕЙ площади помещения. Соответственно, при сокращении площади укладки в два раза по сравнению с общей требуется 280…300 Вт/м.кв
Далее необходимо учесть коэффициент теплопередачи стяжки (для керамической плитки, как писалось ранее, он может не приниматься во внимание)
Если принимать обычный раствор (цементно-песчаный) с коэффициентом 0,76, на каждый квадратный метр для получения количества тепла 300 Вт исходного нагрева требуется около 400 Вт.
Взяв данные из таблицы выше, получим длину провода 91 м (суммарная мощность 1665…1820 Вт) на все 4 кв.м. укладки. При этом шаг укладки выбирается не менее 5…10 диаметров кабеля, первые витки располагаются не менее чем в 5 см от вертикальных поверхностей. Приблизительно рассчитать шаг укладки можно по формуле
H=S*100/L,
Где S — площадь укладки (именно укладки, не помещения!); L – длина провода.
При выбранных параметрах
H = 4*100/91 = 4,39 см
Учитывая необходимость отступа от стен, можно принять 4 см.
Планируя монтаж, важно выполнить следующие правила:
- никаких петель и скруток! Кабель не должен укладываться петлями, соединять отдельные фрагменты можно только с помощью специальных клемм;
- недопустимо подключение «теплого пола» к домовой электросети напрямую, исключительно через специальный регулятор (обычно входит в комплект поставки);
- чтобы продлить срок использования системы, следует защитить ее от скачков напряжения (стабилизаторы, автоматы с предохранителями) и соблюдать рекомендованную производителем технику монтажа.
Последовательность работ такова:
- заливается первичный слой стяжки, в материале выполняется штроба для прокладки канала – подвода кабеля к терморегулятору, обычно подвод делается в гофрированной трубке;
- на него (после полного отверждения, естественно) монтируется теплоизоляция с отражающим тепло слоем;
- укладка кабеля с помощью армирующей сетки или ленты с соблюдением запланированного шага;
- вывод кабеля к терморегулятору;
- заливка верхнего слоя стяжки (3…4 см). Подключение кабеля к электросети допустимо только после полного отверждения стяжки.
К сожалению, при неверном монтаже или повреждении кабеля выявить ошибку можно только при попытке включения, следовательно, для ремонта придется вскрывать и переделывать стяжку. Поэтому мастера рекомендуют проверить работоспособность кабеля на всей протяженности (включая соединения и внешние приборы контроля) до заливки смеси.
Шаг 4. Укладка труб отопительной системы
Настоятельно рекомендуем обязательно перед укладкой нарисовать несколько вариантов схем. Это отнимает совсем мало времени и позволяет избегать досадных ошибок. Кроме того, во время составления схем есть возможность подобрать оптимальное расположение контуров с учетом их длины и геометрии.
Трубы для теплого пола
Практический совет. Есть правильные рекомендации не прокладывать трубы под местами установки мебели, она будет перегреваться и быстро терять свою привлекательность. Мы советуем действовать очень продуманно. Кто может дать гарантию, что в этих местах мебель будет стоять все время, что не захочется сделать ее перестановку или полную перепланировку помещений?
Длина каждого контура должна учитывать мощность водяного насоса, данные указываются в инструкции по эксплуатации, внимательно изучите ее перед началом монтажа.
Таблица определения производительности насоса в зависимости от отапливаемой площади
В противном случае возможны ситуации, когда температура пола в различных зонах помещения будет значительно отличаться, а добиться комфортных значений обогрева комнаты станет трудно.
Трубы можно крепить двумя способами:
специальными скобами сразу на отражающей пленке, для облегчения процесса на ней нанесена сетка. Система фиксируется специальными скобами. Метод неплохой, работы делаются быстро и качественно;
к металлической армирующей сетке. Она ложится на теплоотражающую пленку, трубы фиксируются пластиковыми хомутами. Считаем, что этот метод никаких преимуществ перед первым не имеет. Зато есть у него недостатки: дополнительное увеличение стоимости монтажа и опасность механического повреждения труб. Как армирующий элемент в таком положении сетка не играет никакой роли. Согласно строительным правилам она должна быть со всех сторон залита бетоном на толщину не менее пяти сантиметров, только в таком положении сетка работает в связке и повышает физические показатели прочности стяжки.
Никогда не покупайте некачественные фитинги и запорную арматуру из непрочных сплавов. Дело в том, что они со временем под воздействием явлений усталости материала дают трещины. Как правило, протечки образуются в местах состыковки гайки и штуцера. Визуально трещина не видна, кажется, что причина в плохо затянутой прокладке. Попытки подтянуть гайку всегда кончаются печально – обламывается резьбовая часть штуцера и остается в гайке. Вынуть ее оттуда очень сложно, чаще всего приходится менять пару. Идеальный вариант материала изготовления фитингов – нержавеющие стали, подойдет и бронза. Все остальные цветные сплавы покупать не стоит
Не нужно экономить на фитингах, их важность в системе обогрева трудно переоценить
Как выбрать фитинги
Еще один нюанс. Используйте для герметизации соединений только резиновые прокладки, не стоит применять паронит, его нужно сильно затягивать, не все фитинги выдержат такие усилия. И последнее. Элементы, работающие в паре, должны быть из одного металла. Это нужно для того, чтобы исключить появление критических напряжений из-за разности тепловых расширений.
Соединение труб с пресс-фитингами
Последовательность соединения металлопластиковых труб с обжимными пресс-фитингами
Подключение и опрессовка
В самом начале монтажа теплых водяных полов начальный конец трубы соединяется с распределительным коллектором. Сюда же, когда заканчивается укладка теплого пола подключается второй конец трубы – обратная подача.
Данный распределительный узел выполняет различные функции. С помощью регулировок можно повысить давление в системе, установить нужное значение температуры, обеспечить равномерную подачу теплоносителя в разные контуры, скомбинировать совместную работу теплого водяного пола с традиционными радиаторами отопления.
Непосредственное подключение труб к коллектору осуществляется специальными зажимными фитингами конструкции «евроконус». После установки и подключения всех контуров вся система проверяется на герметичность путем проведения пневматических испытаний. Данная операция называется опрессовкой, выполняемой с помощью компрессора. Внутри системы поднимается давление примерно до 4 бар, и в таком состоянии она находится до момента запуска теплых полов. Размеры молекул воздуха значительно меньше, чем у воды, поэтому даже незначительная разгерметизация очень быстро обнаруживается.
Могут проводиться и гидравлические испытания, однако в холодном помещении вода может замерзнуть во время проверки, а воздух не подвержен каким-либо воздействиям.
Виды теплого пола для ванной
Устройство электрического тёплого пола может быть:
- Кабельный.
- Плёночный (инфракрасный).
Это основное деление. В зависимости от формы выпуска, кабель может выпускаться:
- На катушке.
- В матах. Это такой же кабель, но он закреплён на пластиковой сетке.
А плёночные полы подразделяются по используемым материалам на:
- Углеродные.
- Биметаллические.
В силу своей специфики, электрические плёночные полы идеально подходят для укладки под ламинат. В ванной же, самым оптимальным выбором будет кабельный тёплый пол. Своими руками и без опыта его уложить проще всего. При этом, следует отметить, что кабель может быть двужильным и одножильным. Если монтаж теплого пола будет производиться своими руками, и навыка у вас нет, то обязательно берите двужильный нагревательный кабель. Его преимущество в том, что он подключается только с одного конца. Второй конец, останется там, где вы окончите укладку.

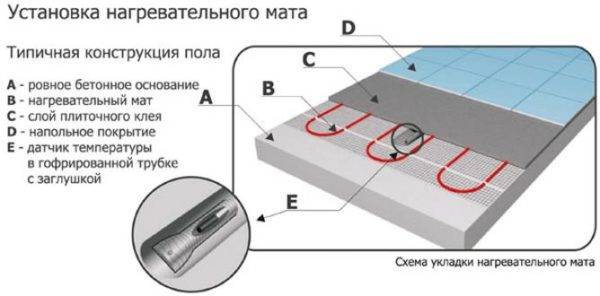

Укладывать нагревательный кабель в матах(как на видео), первый раз будет несколько труднее. В такой комплектации, он выпускается больше для профессионалов. А для начала давайте остановимся на двужильном кабеле.
Мощность нагревательного элемента рассчитывается исходя цифры 150 в/м2. Для ванной комнаты, как для помещения с повышенной влажностью, это минимальное значение.
Что входит в комплект
Кроме самого кабеля, потребуется:
- Терморегулятор (комплектуется выносным датчиком температуры).
- Монтажная лента.
- Теплоизоляция толщиной 4 мм.
- Сухая смесь для стяжки.
- Расходные материалы: скотч, дюбеля.
Сколько это стоит?
Действительно, когда в планах появляется задача установки в помещении теплого электрического пола своими руками, в первую очередь возникает вопрос о его стоимости. Сразу отметим, что выполнив монтаж системы своими руками, вы сэкономите половину стоимости всего ремонта, т.к. именно услуги мастеров потребуют больше всего затрат.
Итак, если речь идет о готовых комплектах теплого пола, то в среднем 1 м2 будет стоить около 3500 рублей. В специализированных магазинах можно найти разнообразные комплекты, стоимостью от 2000 до 5000 рублей за 1 квадратный метр. Тут мы не рекомендуем гнаться за низкой ценой, т.к. это обычно означает низкое качество системы. И понятно, что если нагревательный кабель выйдет из строя, то просто заменить его не получится, т.к. он обычно укладывается под плитку.
Стоимость работы мастера по укладке теплого пола колеблется около 1000 рублей за кв.м.
Правила монтажа теплого пола с электрическим проводом
Для электрического теплого пола необходимо обеспечить идеально ровную поверхность чернового основания, поскольку в пустотах может оказаться воздух, который приведет к перегоранию резистивного элемента. На черновой пол рекомендуется тонкая стяжка от 3 до 5 см.
Схема монтажа электрического кабеля на пол
Далее идет термоизоляция. Толщина материала должна быть минимум 2 см, но если это квартира на первом этаже, лучше выбрать потолще
При выборе материала следует обратить внимание на термостойкость – он должен выдерживать нагрев до 100оС. Материал с фольгированным покрытием лучше не использовать – фольга под воздействием постоянно высоких температур быстро испортится. Альтернативой является металлизированное покрытие – оно будет отражать тепло и направлять его вверх
Альтернативой является металлизированное покрытие – оно будет отражать тепло и направлять его вверх.
Самостоятельный монтаж электрического теплого пола
Используются как рулонные утеплители, так и плиты. Одно условие – нельзя допускать щелей меду полотнами. Если теплый пол оборудуется в ванной комнате или на кухне, следует использовать гидроизоляционные материалы. Они будут препятствовать проникновению нежелательной влаги.
Чаще всего используется толстая полиэтиленовая пленка. Следующий этап – монтаж нагревательных элементов. Он может осуществляться на специальную монтажную ленту, которая имеет крепежи для кабеля. Заменить ее можно арматурной сеткой, ячейки которой не превышают 1,5 см.
Этапы монтажа теплого пола с электрическим проводом
Следующий этап – стяжка. Можно использовать любые материалы, которые выдерживают высокие температуры. Это или бетонный состав с добавлением полимеров, или готовые сухие смеси для теплого пола. Перед тем как заливать стяжку, необходимо проверить работоспособность отопительной системы. Проверка происходит с использованием тестера, который измеряет максимальное сопротивление. Допускаются отклонения в пределах 10% от данных, указанных в паспорте провода.
Виды и типы электрополов
С точки зрения технического оснащения все современные электрические полы можно разделить на 3 основных вида:
- классические кабельные, имеющие несколько разновидностей;
- инновационные инфракрасно-карбоновые, стержневые и пленочные;
- и термоматы, то есть тонкокабельные на сетке.
Все эти виды электрического пола имеют ряд обобщающих признаков:
- им требуется сухое монтажное основание;
- они нуждаются в теплоизоляции с заземлением;
- их оснащают специальным терморегулятором.
Кроме того, все они являются надежными и долговечными системами дополнительного отопления помещений.
А еще существует несколько типов электрополов, которые могут относиться к одному виду (а могут и нет), но различаться между собой по:
- особенностям монтажных технологий;
- сочетанию с различными видами напольных покрытий;
- качеству вырабатываемого тепла.
Классификация теплых полов
Благодаря желанию людей улучшить качество жизни появились новые системы подогрева пола. Речь идет о таких видах, как инфракрасный пол, термоматы, кабельная и водяная системы. Рассмотрим каждую из разновидностей отдельно.
Классификация теплых полов
Инфракрасный
Под термином «инфракрасный теплый пол» подразумевается система, основой которой является тонкая нагревательная пленка. При подключении системы к питанию углеродная пленка излучает инфракрасные лучи, нагревающие не воздух в помещении, а предметы. Система успешно используется в качестве дополнительного или основного вида отопления дома. К преимуществам данной разновидности относится универсальность системы, ведь ее можно монтировать под любое напольное покрытие.
Инфракрасный теплый пол
Термоматы
Это современный метод подогрева пола, при котором на основание укладываются специальные маты, питающиеся от электричества. При монтаже термоматов уровень пола в доме остается практически неизменным. Функцию нагревательного элемента в термоматах выполняет карбон (углеродный порошок).
Термоматы или тонкокабельный пол
Кабельный
Классическая система подогрева пола, состоящая из нагревательных секций. Изначально в домах монтировались одножильные электрические полы, но со временем система модернизировалась. Теперь кабельная система представляет собой двужильный теплы пол или специальный экран, выполненных из фольги. Монтаж и эксплуатация системы очень просты, из-за чего кабельный пол пользуется высоким спросом на рынке.
Кабельный теплый пол
Водяной
Одна из самых распространенных разновидностей теплого пола, используемая преимущественно в коттеджах или частных домах. Если говорить о старых многоэтажных домах, то монтировать водяной пол там не рекомендуется из-за возвращения охлажденной воды из контура теплого пола обратно в стояк. Это приведет к тому, что соседи будут из крана получать не горячую воду, а прохладную. К основным преимуществам теплого водяного пола можно отнести экономию на электричестве. Если технология монтажа была соблюдена, то водяная система будет работать практически со всеми видами напольных покрытий.
Водяной теплый пол
Профильные маты для укладки теплого пола
Устройство стяжки
После проведения испытаний теплого водяного пола готовый контур заливается стяжкой. Для этого применяется раствор бетона марки не менее М300, с фракцией щебня 5-20 мм. Толщина стяжки над трубами составляет минимум 3 см, что дает возможность не только получить нужную прочность, но и равномерно распределить тепло по всей отапливаемой поверхности. Масса 1 м2 стяжки толщиной 50 мм составит примерно 125 кг.
С целью предотвращения преждевременного разрушения бетонной стяжки в покрытии нужно монтировать деформационные (усадочные) швы или температурные зазоры. Их нужно делать при большой площади помещения (свыше 30 м2), длине стен более 8 метров, нестандартной форме самого помещения, а также когда отношение длины к ширине превышает два раза. Кроме того, усадочные швы на плане должны перекрывать деформационные швы основных конструкций здания.
На месте шва выполняется разделение арматурной сетки, а по его периметру устанавливается демпферная лента. Толщина деформационного зазора у основания составляет 10 мм, а верхняя часть обрабатывается герметиком. При нестандартной форме помещения, оно разбивается на несколько простых составляющих с квадратной или прямоугольной формой. Если труба пересекает усадочный шов, в этом месте ее укладываем в гофрированную трубу, заходящую в обе стороны по 30 см.
Монтаж электрического теплого пола
Чтобы подогрев пола служил как можно дольше, а монтаж проходил без ошибок, соблюдайте следующую пошаговую инструкцию:
Установка монтажной ленты. Расстояние между полосами около метра. Такое приспособление облегчит фиксацию кабеля. Если используются секции или маты, то этот пункт можно пропустить. Смотрите видео чтобы более наглядно понимать о чем речь.
Предварительное тестирование кабеля. Для этого нужно измерить мультиметром сопротивление кабеля и сравнить данные с теми, которые указаны в сопроводительной документации. Допускается разница в значениях, но не более 10%.
Монтаж системы отопления. Укладку кабеля нужно проводить на расстоянии 5-10 см от стен. Длина шага (расстояние между кабелем) вычисляется следующим образом: площадь обогреваемого пола умножается на 100, полученное число нужно разделить на длину кабеля. Как правило, длина шага варьируется от 8 до 15 см
На этом этапе важно не перегибать кабель, для этого нужно соблюдать радиус изгиба (не менее 5 см). Важно: если кабель имеет одну жилу, то его конец должен быть максимально близок к началу (подключается и начало, и конец к одной линии)
Двужильный кабель подключается к сети с одного конца
Двужильный кабель подключается к сети с одного конца.
Закрепить сенсорный датчик температуры. Его устанавливают на равном расстоянии от секций, и не ближе, чем полметра от закругления кабеля. Подключение датчика, как и он сам, лучше расположить в гофрированной трубке (так будет легче его заменить, в случае выхода из строя). На этом же этапе проводится монтаж коробки для регулятора температуры в стену, штробление каналов для укладки электропроводки, подключение обогрева к сети.
Контрольный замер сопротивления системы обогрева. Если значения не изменились, можно проводить пробное включение теплого пола, минимум на 12 часов. Это позволит убедиться в работоспособности и отсутствии дефектов монтажа.
Если тестирование прошло успешно, можно приступать к заливке бетонной стяжки. Для нее используется цемент марки от М-300, в пропорции с песком 1:3. Толщина стяжки примерно 15-20 см. Если больше – снизится температура поверхности пола, а при меньшем значении появляется риск разрушения стяжки от нагревания.
Время полного застывания и высыхания бетона около 4х недель. Раньше этого срока включать подогрев категорически запрещено.
Монтаж кабеля под деревянным полом
По своей сути, устройство такого обогрева почти не отличается от укладки кабеля под бетонную стяжку. Однако, есть некоторые нюансы:
- места пересечения кабеля и деревянных лаг нужно защитить от чрезмерного перегрева. Для этого можно воспользоваться фольгой;
- толщина досок для пола не должна превышать 3 см;
- для обеспечения безопасности необходимо подключить дополнительно УЗО (устройство защитного отключения). В случае значительного перегрева жилы или короткого замыкания, оно обесточит проблемный участок.
Укладка кабеля без стяжки
Такое решение приемлемо в помещениях с низким потолком и в случае, если сверху будет укладываться кафельная плитка или керамогранит. Для этого варианта устройства теплого пола идеально подходят секции или маты. А вот кабель в катушках использоваться не рекомендуется. Технология монтажа не отличается от устройства кабельного пола с бетонной стяжкой. Единственное исключение – монтажную сетку можно не использовать.
Дополнительное оборудование
Помимо регулятора температуры, нелишним будет приобрести и УЗО. А в случае, если используется несколько секций кабеля (в помещениях со сложной планировкой), то для каждого терморегулятора установить отдельный автоматический выключатель.
Не допускайте распространенных ошибок!
- Категорически запрещено подключать кабельный пол непосредственно к розетке.
- Резистивный кабель нельзя укорачивать или пытаться нарастить.
- Подключение дополнительного оборудования должен проводить специалист.
- Если кабель расположен на металлической сетке, то ее необходимо заземлить.
- Любые работы по укладке кабеля должны быть выполнены в строгом соответствии с прилагаемой инструкцией от производителя.
При соблюдении наших рекомендаций, а также требований производителя, электрический кабельный пол будет служить длительное время, и радовать вас теплом.
Расчет и выбор покрытия: теплый пол для ванной, комнаты, лоджии или балкона
В первую очередь необходимо определить, какие именно функции планируются для электрического «теплого пола» — будет ли он основным источником нагрева воздуха или только вспомогательным. В любом случае проверяется количество тепла, которое может излучать данная система при данных условиях монтажа.
Указанные в таблице показатели – это итоговое тепловое излучение, уже прошедшее монтажный слой (стяжку, клей) и слой напольного покрытия. При этом следует учитывать, что разные материалы покрытия по-разному пропускают тепло. Кроме того, некоторые (паркет, массив дерева) плохо воспринимают нагрев свыше 26…28 градусов Цельсия.
Представить себе картину в целом поможет иллюстрация ниже.
Если же брать в цифрах, то для расчета удобно использовать не стандартные данные о сопротивлении теплопередаче, а коэффициент теплопроводности материала.
Как видно из таблицы, только при укладке керамической или каменной плитки можно не беспокоиться о потере мощности. Соответственно, при расчете данные о тепловом излучении нагревательной системы можно брать «как есть».
Если же речь идет о ламинате, ковровом покрытии и паркетной доске (именно паркетной доске, а не паркете!), следует учитывать: до потребителя дойдет только десятая доля излучаемого кабелем, матом или пленкой тепла.
Пример
Планируется уложить пленочный пол под ламинат в спальне как дополнительное отопление. Требуемая мощность излучения – 120 Вт/м.кв. Стяжки нет, теплоизоляция чернового пола достаточная, ламинат используется специальный «под теплый пол» с коэффициентом теплопроводности 0,15 (обычный ламинат имеет коэффициент 0,1, см. таблицу выше). Планируется использовать пленочный пол Caleo GOLD с мощностью 170 Вт/м.кв.
Учитывая коэффициент 0,15 для ламината, в помещение будет проникать
170х0,15=25,5 Вт с каждого квадратного метра.
Согласно стандартам, основное отопление на один квадратный метр должно давать около 100 Вт.
Следовательно, даже при недостаточном обогреве центральным отоплением дополнительные 25 Вт/кв.м. дают вполне достаточную «прибавку» по теплу.
Важно: пленочные «теплые полы» монтируют не на всю площадь помещения! Под сантехническими приборами, габаритной мебелью и техникой пленку на настилают! То же касается кабельных систем и термоматов.
Учитывая приведенный выше пример расчета и ориентируясь на минимальные потери энергии, оптимальный вид покрытия пола для напольных систем отопления – керамическая или каменная плитка.
Подключение электрического теплого пола
Схема подключения электрического теплого пола
Они представляют из себя отрезки греющего кабеля фиксированной длины, оснащенные установочным проводом для подключения к сети через терморегулятор.
Обрезать такие кабеля нельзя, если обратное не разрешено производителем в инструкции.
Кабельные системы укладываются в слой стяжки или в слой плиточного клея.
Мощность кабельного теплого пола выбирается от площади, которую необходимо обогревать.
Для этого пользуются следующими соотношениями:
- Не менее 110-120 Вт/м², если кабельная система используется как дополнительная вместе с другой системой отопления (например, вместе с радиаторами).
- Не менее 150-160 Вт/м², если кабель будет использован в качестве основной системы отопления. В условиях нашего климата использовать теплые полы в качестве основного отопления рискованно из-за того, что они отдают меньше тепла, чем, например, радиаторы. Можно просто начать замерзать зимой. К тому же, если вы используете кабель как основное отопление, то площадь укладки кабеля должна быть не меньше 70% от отапливаемой.
- Для отопления лоджии или зимнего сада также стоит взять не менее 160 Вт/м². Это связано с большими потерями тепла через окна.
Монтаж кабельной системы
Как уже говорилось ранее, кабель можно укладывать или в слой плиточного клея, или в слой стяжки.
Монтаж начинается подготовки поверхности, которую надо очистить, выровнять и загрунтовать.
Укладывать теплый пол можно только на сухую поверхность, то есть стяжка и грунт должны простоять на «сушке» минимум 21 день.
Монтаж в стяжку и в слой клея отличается, поэтому рассмотрим эти способы отдельно.
Как правильно пользоваться?
Электрический теплый пол
Каждый вид пола по-разному устроен. Нелишним будет узнать о некоторых тонкостях его эксплуатации.
У электрического пола есть несколько видов регуляторов, благодаря которым можно контролировать расход тепла:
- Электронно-механический регулятор – им управлять легче всего: у него небогатый набор функций (контролирование нагрева и отключение пола), управляется при использовании колесика на регуляторе, цена небольшая, данное устройство ломается нечасто и легко чинится.
- Цифровая панель управления – похожа на предыдущий образец, только управляется кнопками или сенсором. Аппарат оснащен электрическими датчиками, отмечающими температуру воздуха и пола в квартире.
- Программируемый терморегулятор – оснащен несколькими датчиками для измерения температуры; информацию они передают на контроллер, который поддерживает температуру в отдельных помещениях. Некоторые регуляторы контролируются даже через интернет.
Одно дело – настроить, а другое – установить регулятор. Потребуется повредить стену, чтобы вмонтировать в нее контроллер. В качестве альтернативы можно установить короб с терморегулятором. Главное, запомнить: не устанавливать регулятор во влажных комнатах. Чаще всего в быту применяют блоки управления с маленьким функционалом. Но можно приобрести программер, с помощью которого можно контролировать пол на расстоянии.
Иногда блок управления может неисправно работать и приходится применять тестер. Необходимо подать ток на принимающую клемму и отметить его на второй клемме, которая делится энергией с нагревательным элементом. В тех случаях, когда ток отсутствует, устройство требуется отдать на ремонт специалисту.
Иногда неправильно функционирует датчик температуры. Он проверяется с помощью мультиметра, измеряющего сопротивление датчика.
Водяной теплый пол
Обратите внимание на некоторые нюансы, связанные с эксплуатацией водяного пола:
- Конструкцию стоит активировать в первые холодные дни. Нагревание комнат может длиться с большой продолжительностью, поскольку сначала теплеет пол, за ним стены, потом воздух. И только тогда стабилизируется температура с определенными показателями.
- Температура циркулирующей жидкости должна повышаться медленно, если напольное покрытие – ламинат или дерево. Благодаря этому пол сохранит долговечность.
- В случае необходимости водяной пол может греть целый год. В жаркие дни имеет смысл использовать отопительные ветки под плитой из керамики, сохраняющей холод в любое время года.
Если не уделить должного внимания обустройству теплого пола, будут допущены ошибки, которые проявятся в будущем:
- Поверхность пола не будет равномерно распространять тепло.
- Затраты на материалы окажутся напрасными, поскольку какая-то часть из них окажется ненужной, а какой-то даже будет не хватать.
- Мебель, стены и подполье будут прогреваться, хотя этого не должно быть.
- Избыток воды и цемента приводят к появлению трещин на полу. В некоторых ситуациях трещины можно устранить, прогрунтовав поверхность несколько раз. Но лучше всего обратиться к специалисту.
Отдельный совет для тех, кто хочет установить теплый пол с таким покрытием, как ковролин: если покупатель живет на даче – ему пригодятся нагревающие маты, для жителей частного дома – водяные полы, для обителей квартир – инфракрасные образцы.
Более подробную инструкцию с особенностямм монтажа теплого пола смотрите в следующем видео
Помещения для установки
Теплые полы разных видов можно устанавливать где угодно. В квартире можно укладывать как электрический, так и водяной пол. Причина такова: в городе найдутся все необходимые ресурсы для комфорта.
Есть нюансы, по которым водяные и электрические полы стоит монтировать в определенных местах:
- В частном доме лучше укладывать водяной пол, поскольку за пределами города не стоит особо полагаться на электричество.
- Каркасный дом будет обеспечен максимально естественным уровнем влажности и равномерной температурой воздуха, если в здании будет установлен водяной пол. Если электричество отключится при непредвиденных обстоятельствах, дом останется без подогрева.
- Ключевой фактор, который влияет на уют в доме – это мощность теплых полов. Она, в свою очередь, зависит от вида помещения. Для согревания сухих комнат оптимальная мощность составляет 100-120 Вт на квадратный метр, для влажных понадобятся 150 Вт, для лоджий – 180 Вт.
Чтобы хозяину стало проще ориентироваться в подборе пола, ему стоит ознакомиться с таблицей, где приведены необходимые тепловые расчеты.
Подготовка поверхности
Первый шаг. Демонтируем старое напольное покрытие и стяжку. При выполнении укладки пленочного теплого пола старую стяжку, если она в нормальном состоянии, можно не демонтировать. В случае же монтажа кабельной системы от стяжки придется избавиться. Тщательно очищаем поверхность от пыли и грязи.
Демонтаж напольной стяжки
Второй шаг. Укладываем слой гидроизоляционного материала. Традиционно используется полиэтиленовая пленка, но при желании вы можете выбрать и другую изоляцию
Важно, чтобы влагозащитный материал заходил на стены приблизительно на 100-120 мм
Гидроизоляция пола
Третий шаг. По периметру основания закрепляем на стене демпферную ленту. Благодаря ней будет обеспечиваться компенсирование теплового расширения системы во время нагрева. Излишки гидроизоляции и демпферной ленты аккуратно обрезаем.
Пленка и демпферная лента
Четвертый шаг. Укладываем теплоизоляционный слой. Благодаря ему будут исключены потери тепловой энергии через основание. Утеплитель выбирайте с учетом особенностей расположения комнаты, типа основания и целевого предназначения отопительной системы.
Утепление пола пенополистиролом
Если вы планируете использовать систему в качестве дополнения к основному обогреву, теплоизоляцию можно выполнить с применением вспененного полиэтилена, оснащенного отражающим фольгированным слоем. Дополнительно материал возьмет на себя функцию подложки под теплый пол.
Вспененный полиэтилен в системе теплых полов
Если на нижнем этаже находится обогреваемое помещение, теплоизоляцию лучше всего обустраивать с использованием листового пенополистирола. Толщина материала – 2-5 см. Подойдет и другой изолятор с аналогичной толщиной.
При установке системы обогрева в неотапливаемой ранее комнате, к примеру, на веранде либо балконе, теплоизоляционный слой должен быть более основательным. К примеру, хорошо подойдет 10-сантиметровая изоляция пенополистиролом или минватой аналогичной толщины.
Утепление пола лоджии минеральной ватой
Пятый шаг. На утеплитель укладываем армирующую сетку. При желании можно добавить в раствор стяжки микрофибру и пластификатор. Такое усовершенствование состава позволит обойтись без дополнительного армирования.
Поверх утеплителя уложена армирующая сетка и установлены маяки для заливки стяжки
