Тёплый плинтус: Бюджетную систему отопления своими руками сможет сделать каждый – Инструкции

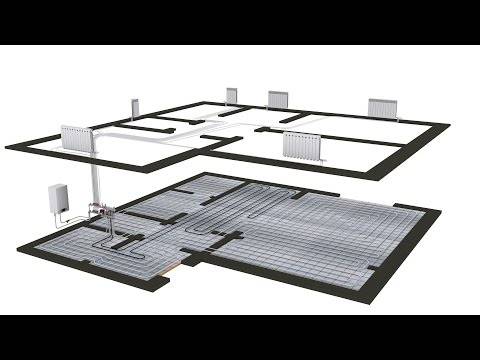

Лучевая система с коллекторами

Лучевая система отопления с использованием коллектора.

Это одна из самых современных схем, подразумевающая прокладку индивидуальной магистрали к каждому отопительному прибору. Для этого в системе устанавливаются коллекторы – один коллектор является подающим, а другой – обратным. От коллекторов к батареям расходятся отдельные прямые трубы. Такая схема позволяет обеспечить гибкую регулировку параметров отопительной системы. Также она дает возможность подключить к системе теплые полы.

Лучевая схема разводки активно используется в современных домах. Подающие и обратные трубы здесь могут прокладываться как угодно – чаще всего они идут в полах, после чего подходят к тому или иному отопительному прибору. Для регулировки температуры и включения/отключения отопительных приборов в доме устанавливаются небольшие распределительные шкафы.

Как утверждают специалисты-теплотехники, такая схема является идеальной, так как каждый отопительный прибор работает от собственной магистрали и почти не зависит от других отопительных приборов.

Достоинства и недостатки лучевых систем

Положительных качеств набралось много:

• возможность полностью спрятать все трубы в стены и в полы;
• удобная настройка системы;
• возможность создания дистанционной раздельной регулировки;
• минимальное количество соединений – они сгруппированы в распределительных шкафах;
• удобно ремонтировать отдельные элементы, не прерывая работу всей системы;
• почти идеальное распределение тепла.

При монтаже лучевой системы отопления все трубы прячутся в полу, а коллекторы в специальном шкафу.

Есть и парочка недостатков:

• высокая стоимость системы – сюда закладываются расходы на оборудование и расходы на монтажные работы;
• трудность в реализации схемы в уже построенном доме – обычно эта схема закладывается еще на этапе создания проекта домовладения.

Если с первым недостатком еще приходится мириться, то от второго никуда не деться.

Особенности монтажа лучевых систем отопления

На этапе создания проекта предусматриваются ниши для прокладки отопительных труб, указываются точки монтажа распределительных шкафов. На определенном этапе строительства прокладываются трубы, устанавливаются шкафа с коллекторами, монтируются отопительные приборы и котлы, производится тестовый запуск системы и ее проверка на герметичность. Лучше всего доверить всю эту работу профессионалам, так как эта схема является самой сложной.

Несмотря на всю сложность, лучевая система отопления с коллекторами является одной из самых удобных и эффективных. Она используется не только в частных домах, но и в других постройках, например, в офисных.

Преимущества

Количество «поклонников» электроплинтусов стремительно возрастает. Этот прибор все чаще встречается в загородных домах и в городских квартирах. Своей популярностью он обязан собственным положительным качествам:

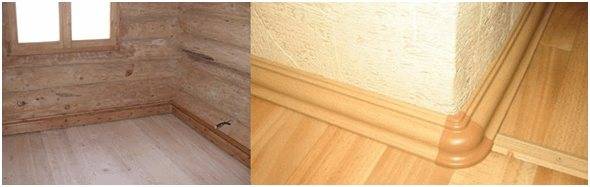

Плинтус незаметен в интерьере, ведь он монтируется в стандартное для подобных элементов декора место

Это очень важно в комнатах с нетипичным дизайном, где привычный многим радиатор может испортить внешний вид;
Большой диапазон температуры нагревающего элемента от 40 до 70 градусов Цельсия позволяет очень точно регулировать интенсивность нагрева помещения в любую погоду;
Нагретый воздух идет к потолку очень медленно и его движение не приводит к поднятию легких пылевых частиц с пола. Это особенно важно для людей, страдающих от аллергии или в домах с маленькими детьми;

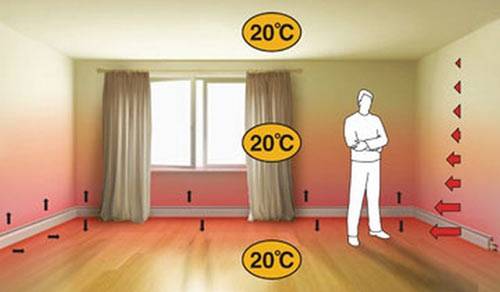

Нагрев комнаты осуществляется равномерно, температура во всем помещении остается одинаковой

Этому способствует сниженная конвекция воздуха. Благодаря равномерному распределению тепла люди начинают реже болеть, ведь причиной простуды и насморка часто является холодный пол;
При работе прибора тепло передается воздуху и конструкциям дома. Даже при наличии отражающего элемента часть тепла уходит в стены, сокращая теплопотери здания.

Принцип работы

Перед выбором отопительного прибора необходимо понять принцип его работы.

Внешне электрический плинтус представляет собой металлическую планку, шириной примерно 3 см. Высота составляет от 10 до 25 см. прибор устанавливается по периметру комнаты сразу над полом, он максимально незаметен и может обогреть помещение, не привлекая излишнего внимания.

Цвет, форма и фактура планок выбираются в зависимости от интерьера комнаты или изготавливаются на заказ. Корпус выполняется из алюминия или биметалла — материалов, стойких к нагреванию и механическим воздействиям. Качество выполнения электроплинтуса влияет на его долговечность и эффективность.

Главный элемент прибора — это трубчатый электрический нагреватель (ТЭН), занимающий все внутреннее пространство металлический планки.

Принцип работы электрических теплых плинтусов схож с принципом работы теплых полов:

• После включения электричество, проходя сквозь элементы с высоким сопротивлением, вскоре нагревает их;
• В результате этого воздух вблизи плинтусов нагревается за счет теплообменных процессов;
• Воздушные массы расширяются под действием тепла, их плотность уменьшается и легкий нагретый газ поднимается вверх.

Принцип движения воздуха из-за разницы температур называется конвекция. Именно он лежит в основе работы теплых плинтусов.

Отопительный электроприбор помимо создания конвекции обогревает комнату инфракрасным излучением. Основная часть эффективности прибора приходится на долю конвекции, но присутствующего инфракрасного излучения хватает на обогрев полов  создание уюта внизу помещения.

Основные преимущества плинтусного обогрева

Таковых много, но мы ознакомимся столько с самыми важными из них.

• Комната обогревается вдоль стен, а они, соответственно, передают тепловую энергию воздуху внутри. В это время температура в самой комнате составляет 20-24 градуса. Но важнее то, что под потолком не создается так называемая тепловая «подушка», то есть тепло распределяется максимально равномерно. Поэтому, если комнату проветрить, основное тепло все равно будет оставаться внутри.
• Благодаря плинтусному отоплению, обеспечивается оптимальная конвекция. То есть она присутствует, но при этом не является активной. А значит, вы можете не опасаться по поводу плесени, пыли, высокой влажности и иных малоприятных вещах.

Температура, до которой прогревается прибор, колеблется в пределах 40-70 градусов, о чем уже упоминалось ранее. Это значит, что энергия экономится на 1/3 экономнее, если сравнивать с тем же радиаторным обогревом. Более того, сечение труб в данном случае незначительно, благодаря чему объем используемой рабочей жидкости уменьшается вдвое. Следовательно, потребуется и вдвое меньше энергии на нагрев.
Ввиду небольшого количества рабочей жидкости наблюдается и низкая инерция (ведь на каждый метр магистрали приходится около 340 миллилитров теплоносителя). Это позволяет более оперативно реагировать на изменения температуры, а также регулировать ее более точно.

Наконец, теплопотери не превышают 5 процентов (для сравнения: а радиаторов этот показатель достигает 20 процентов). Объясняется это тем, что скорость циркуляции рабочей жидкости по внутренним полостям достаточно высокая, а потому теплоноситель не остывает, а тепло распределяется по контурам предельно равномерно.

Отдельно стоит упомянуть о том, что плинтусный обогрев оптимален для некоторых помещений, где традиционное отопление попросту не обеспечивает нормальной работы. Это, например, упомянутые ранее комнаты с панорамными окнами либо же со сплошным остеклением. Еще это хороший вариант для квартир, где достаточно высокие потолки. Не забывайте и о крупногабаритных помещениях – спортивных залах, больницах, учебных заведениях и прочем.

Еще к преимуществам можно отнести и температуру самих нагревательных плинтусов. Древесина рядом с ними не рассыхается, поэтому о мебели и различных бытовых приборах беспокоиться также не стоит.

При необходимости вы можете демонтировать теплый плинтус, а затем монтировать его на новом месте, где он будет работать столь же эффективно.

И, наконец, последнее преимущество – это то, что компактный плинтус может с легкостью вписаться практически в любой дизайн помещения. Благодаря стараниям производителей, декоративное оформление прибора может быть различным, равно как и цвет. Относительно недавно появились даже модели, имитирующие натуральную древесину.

Принцип действия

Плинтусное устройство обогрева — это система для обогрева жилья, устанавливаемая над стыком пола со стенами на небольшой высоте. Кроме способа расположения обогревательного прибора в помещении, у него может быть ещё и внешнее сходство с обычным плинтусом, так как наружное исполнение плинтусных обогревателей различное.

Но, даже если художественное решение по оформлению устройства далеко от того, как выглядит настоящий плинтус, скрыть с его помощью дефекты сопряжения пола со стенами– вполне уместное решение.

Плинтусный отопитель представляет собой длинномерный обогреватель малого поперечного сечения – инфракрасный излучатель тепла, помещённый в защитный кожух декоративного исполнения. Система крепится к стенам кронштейнами и располагается на уровне пола или чуть выше, являясь основным или дополнительным средством отопления жилья – в зависимости от высоты помещения, длины устройства и его мощности.

Плинтусный обогреватель отапливает помещение за счёт двух факторов – инфракрасного излучения теплообменника и конвективного движения нагретого устройством воздуха, создающего экран, ширму между стенами и основным пространством помещения. Эта тёплая ширма, в отличие от тепла конвекторных радиаторов, нагревает стены по всему периметру комнаты, и они также начинают излучать тепло в направлении центра помещения.

Область применения, цены, производители

Поставить плинтусный обогреватель можно в любом помещении любого назначения. Есть специальные модели для условий повышенной влажности. С точки зрения дизайна они практически идеальны: не портят интерьер и не привлекают внимания. По ощущениям — очень комфортно находится в таком помещении: воздух свежий и нет посторонних запахов.

Есть только одна особенность: они эффективны в домах с постоянным проживанием. Как минимум, с постоянным отоплением в режиме на низких температурах и периодическом повышении до комфортного уровня. Режим быстрого нагрева — это не их область применения: мощности мало. Требуется длительный по времени нагрев.

На рынке есть как европейские производители, так и отечественные. С ценами и качеством как обычно: у европейцев красиво, надежно, дорого; у отечественных — дешевле, но хуже сделано. И разница не только во внешнем виде. С этим часто более-менее нормально. Проблема в возникновении скрипов и щелчков в системе при резком нагреве и остывании. Эта проблема характерна для соединения двух металлов: разное температурное расширение провоцирует возникновение такого эффекта. Европейцы производят такую технику уже десятки лет и научились с этим бороться. Наши — пока не умеют. Так что вот такая особенность. Исходя из этого, в спальни по возможности ставьте теплые плинтусы от проверенных и маститых производителей.

Есть модели с медными пластинами. Они имеют очень высокую теплоотдачу и соответствующие цены

По названиям и странам производителей примерно так:

• Хемо Термборд — Австрия
• Best Board (Бестборд) Австрия
• Термаскерт — Англия
• Термия — Украина
• Аврора — Украина
• Мистер Тектум — Россия
• КЗТО — Россия

Классификация плинтусного отопления

Плинтусные обогревательные сети классифицируются на два типа:

• электрические;
• водяные.

Главные элементы водного плинтусного отопления — пластиковые, пропускающие кислород, трубки, распределяющий коллектор, плинтусные батареи.

Плинтусная обогревательная система устраивается в дополнение к основному отоплению индивидуального дома лишь тогда, когда теплоноситель нагревается менее чем на 85°С, а давление в «централке» не превышает 3 атмосфер. Ограничения, которые следует учесть и при монтаже системы, налагаются в связи с возможностью возникновения гидравлического удара.

При устройстве водяной плинтусной системы обогрева необходимо придерживаться таких указаний:

• обыкновенным трубкам из ПВХ следует предпочесть медные;
• устанавливается теплообменник, забирающий тепло от основного отопления и встраивается в систему при помощи специальных медных пластинок;
• на все батареи можно поставить термостаты;
• на распределяющий коллектор устанавливается сервопривод;
• ставится манометр, термометр, циркуляционный насос.

Электрическое плинтусное отопление реализуется по более простой схеме. Главный элемент системы — специфический радиаторный блок с ТЭНом. Трубчатый электронагреватель ставится в нижнюю радиаторную трубку, а питающий кабель пускается в верхней. Такой вид плинтусного отопления нельзя применять в комнатах с повышенной влажностью воздуха.

Питание системы осуществляется от стандартной розетки 220 В.

Общее описание

Как и у любых приборов отопления, основной задачей нагревательного плинтуса является обогрев дома, но непосредственно принцип работы значительно отличается от обычных отопительных устройств, которые лишь за счет значительного нагрева передают тепло в помещение.

Система электрического обогревающего плинтуса соответствует всем современным нормам по энергосбережению и сохранению микроклимата в помещении.

Нагревательный плинтус работает по нескольким принципам:

Первый состоит в том, что монтируют систему, как и любой другой декоративный плинтус, по периметру помещения.
Второй принцип – обеспечение нагрева как соприкасающегося с этим элементом воздуха, так и всех стен помещения, а, соответственно, прогретые стены будут непреодолимым барьером для прохождения холодного воздуха.
Третий принцип − это организация равномерной воздушной конвекции в доме, таким образом тепло начинает распределяться равномерно между потолком и полом.
И последнее, что очень важно для хозяек, которые пытаются соблюдать чистоту: подъем прогретого воздуха происходит медленно, а, соответственно, одновременно с ним не начнет подниматься пыль.

Электрический плинтус поможет поддерживать в доме порядок Напольные плинтуса с подогревом устанавливают по всему периметру жилища, где необходим обогрев. ТЭНы установлены в металлические короба, которые имеют нижнюю щель для входа холодного воздуха и верхнее выходное отверстие для циркуляции теплого воздуха.Читать так же: по какому принципу работает плинтусная система отопления. Причем отверстия не просто подают прогретый воздух в помещение, чтобы он самостоятельно обогревал комнату. А имеют четко регулируемую систему микроклимата, поскольку теплый поток направленно направляется на стены, чтобы затем от них равномерно прогреть все помещение. Электро- и теплопроводящие части этого оборудования делаются из цветных металлов: алюминия и меди.

Непосредственно нагревательные части могут работать в диапазоне температур 50-80 градусов, передавая поверхности стен основную часть тепла. Потому не нужно разогревать ТЭНы в плинтусе до максимальных температур, так как даже при показателе в 50 градусов стенка может прогреться до температуры человеческого тела.

В этом видео вы узнаете, что такое теплый плинтус:

Сфера использования

На сегодняшний день на рынке можно с легкостью приобрести электрический плинтус для обогрева помещения. Он значительно превосходит по эксплуатационным способностям любые способы обычного отопления, которые при этом не всюду можно использовать.

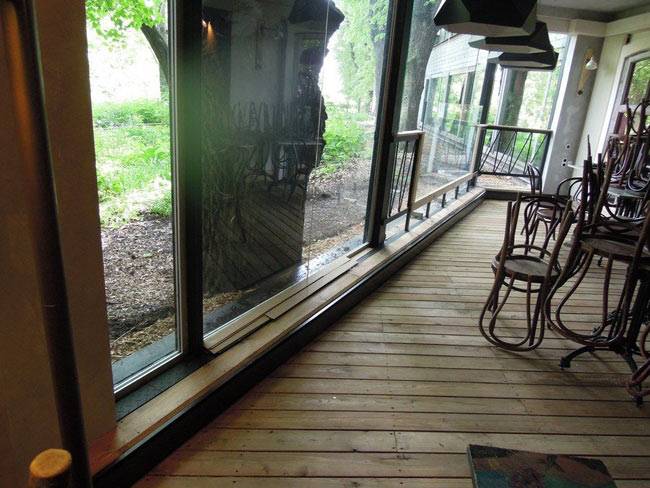

Теплый плинтус устанавливают в тех местах, где трудно поставить радиаторы отопления

К примеру, на дачах, где нет теплоцентралей, а в некоторых случаях и газопровода, единственным способом отопления являются лишь дрова и электроэнергия. В этом преимущество, естественно, за плинтусом, так как намного проще включить электронагревательный прибор, нежели топить печку.

Этот плинтус − по большому счету обычный ТЭН со спиралью из жаростойкого сплава, обеспечивающий продолжительное время эксплуатации устройства.

Система электрического плинтуса аналогична принципу работы теплых полов, здесь так же находится терморегулятор для настройки микроклимата. Информация о температуре поступает из датчиков, которые находятся на стенах.

Подробнее о принципе действия теплого плинтуса:

Принцип устройства плинтусного отопления

Плинтусный обогреватель — это нагревательный прибор 140 мм в высоту и 30 мм в толщину, который размещают вдоль стен над полом по периметру комнаты.

Представьте, что известный всем нам большой радиатор отопления уменьшили и растянули — упрощенно конструкцию можно описать именно так.

Требуемая мощность собирается из нагревательных секций разной длины, теплый плинтус не только обогревает комнату, но и подсушивает влажный низ стен и углов

Материалы для производства используются самые теплопроводные и, соответственно, дорогие — алюминий, медь, латунь. Внешне термоплинтус представляет собой короб из алюминия, внутрь него помещен греющий элемент — две медные трубки с нанизанными на них латунными, медными или алюминиевыми пластинками (ламелями).

Наружный диаметр трубок — 13 мм, внутренний — 11 мм. Греющие модули стыкуются между собой, стыки соединяются медной пайкой или обжимными гайками, в углах используются специальные поворотные детали — полиэтиленовые или медные

В зависимости от теплоносителя различают жидкостные и электрические теплые плинтусы:

• в жидкостных циркулирует вода или антифриз, на 1 погонный метр приходится 0,34 литра жидкости, диапазон температуры — от 50 до 85 °C, температура задается вручную на коллекторе или автоматически;
• в электрических параллельно подсоединяются ТЭНы, их работа регулируется терморегулятором с встроенным температурным датчиком, определяющим степень нагрева воздуха в помещении.

Нагревательные модули надеваются на заднюю алюминиевую пластину, которая крепится к стене непосредственно над полом. Снаружи конструкция закрывается лицевой пластиной — тоже из алюминия.

Теплоноситель подводится от распределительного коллектора. Распределительный коллектор комплектуется счетчиками расхода, кранами (сливными, отсечными), автоматическими воздухоотводчиками, термометрами, манометрами — все это нужно для контроля и регулировки отопительной системы. Безопасный нагрев поверхности плинтуса — 40°С, максимальный — 80°С,  воздух в помещении прогревается до 20-24°С.

В нижней и верхней частях предусмотрены прорези. Холодный воздушный поток заходит снизу внутрь корпуса, нагревается там, проходя между горячими пластинами, и снова выходит наружу, но через верхнюю прорезь.

В водяном термоплинтусе теплоноситель движется внутри теплообменников по трубкам, а в электрическом функцию теплоносителя выполняет греющий кабель, проложенный аналогично

Производители плинтусного отопительного оборудования заявляют теплоотдачу в пределах 200 Вт на 1 метр длины, но чтобы достичь этого показателя в жидкостной системе, температуру теплоносителя надо поднимать до 65 ºС, а такой нагрев лицевой панели безопасным уже не назовешь.

Принцип функционирования системы плинтусного отопления

В принципе работы плинтусных радиаторов заложена не конвекция воздуха, а эффект Коанда. Его смысл заключается в том, что у поверхностей возникает зона пониженного давления, которая обусловлена свободным доступом воздуха только с одной стороны и непроницаемостью. На большую площадь распространяется поток воздуха, который развивается только вдоль поверхности.

В коробе, который сформирован алюминиевыми планками, есть два отверстия горизонтального вида по всей длине – у пола и ближе к стене. Холодный поток воздуха попадает вовнутрь короба, нагревается и поднимается вверх. Так, воздух распространяется по поверхности стены. Благодаря этому инфракрасное тепло распределяется равномерно по материалу стены, обогревая таким образом помещение и обеспечивая ему оптимальную температуру, одинаковую вверху и внизу комнаты.

Принцип работы плинтусного отопления

Так как в процессе работы такого отопления не принимает участие конвекция, то нет надобности слишком нагревать носитель тепла. Система отопления плинтусного типа использует в конструкциях такие материалы, которые обладают хорошей проводимостью тепла – алюминий, медь и др.

Монтаж системы плинтусного отопления самостоятельно

Система плинтусного отопления устанавливается практически таким же образом, как и традиционная отопительная система. Отличие состоит только в разных нюансах. Конечно же, такую серьезную работу лучше доверить профессионалам, но если вы не хотите нести лишние финансовые затраты или любите производить ремонт своими руками, то можно сделать все самостоятельно. Процесс установки плинтусного отопления состоит из следующих этапов:

1. монтаж настенной планки. Такая планка ставится над полом и закрепляется на стене саморезами или дюбелями;
2. монтаж и соединение отдельных модулей конвекторов в одну систему. Для этого служат специальные обжимные фитинги;
3. подключение системы к магистрали отопления. Для этого служит коллектор распределения;
4. проверка работоспособности системы. Перед закрытием обязательно следует проверить систему на наличие течей;
5. закрытие декоративной панелью.

Монтаж теплого плинтуса

Преимущества плинтусного отопления

К положительным свойствам плинтусного отопления можно отнести такие моменты:

1. отсутствие эффекта конвекции, который обычно сопровождается взвешиванием пыли;
2. наличие инфракрасного тепла, которое воспринимается нашим организмом положительно;
3. тепло распределяется равномерно;
4. тепло не скапливается возле потолка, а во всем помещении – одинаковая температура;
5. удаляется проблема откладывания влаги на стенах и потолке, что обычно привело бы к возникновению плесени;
6. быстрый монтаж;
7. нет необходимости слишком нагревать носитель тепла, что позволит сэкономить ресурсы;
8. все элементы системы пригодны к ремонту, благодаря чему можно без вскрытия пола и стен произвести ремонт;
9. благодаря специальным терморегуляторам можно настроить необходимую температуру для каждого помещения отдельно.

Заметим также тот факт, что система отопления плинтусного типа может быть применима и для охлаждения помещений. Для этого ее нужно просто заполнить холодной жидкостью

Здесь важно выдерживать температуру жидкости на уровне, который превышает точку росы в определенных условиях, так как на контурах появится конденсат

Недостатки плинтусного отопления

Среди негативных моментов в обустройстве системы плинтусного отопления можно выделить такие, как:

1. достаточно высокая первоначальная стоимость, в которую входит также дорогостоящий монтаж. Можно сделать плинтусное отопление своими руками, но цена элементов системы отопления обусловлена дороговизной материалов, из которых они сделаны;
2. нельзя устанавливать разные декоративные накладки на радиатор, так как они могут существенно уменьшить теплоотдачу;
3. радиаторы должны очень плотно прилегать к стене, что часто приводит к короблению пленочной отделки стен помещения;
4. помещение, в котором установлено отопление теплый плинтус, необходимо держать более свободным, не загораживать плинтусы и стены корпусной мебелью. Это может повлиять на эффективность отопления.

Отопление плинтусного типа не отличается большой декоративностью

Использование чугунного радиатора для самоделки

Отличный водяной котел для печи можно легко сделать своими руками – как и построить самому такую чудо-печь. А в качестве водонагревателя подойдет обычный чугунный радиатор – можно использовать М-140, который часто выбрасывается после сноса старых пятиэтажек. Примерная емкость таких радиаторов – 1,5 л, а площадь их поверхности – 0,254 кв.м. Если же соединить 12 секций, получится нагреватель с площадью 3 кв.м. и 18 литрами емкости. Сваренный из листового материала котел с такими характеристиками занимал бы уйму места, в чем и несомненный плюс именно такой конструкции.

Отапливать такая печь с водяным котлом-радиатором может даже достаточно большую баню – до 100 кв.м. Но, прежде чем ставить сам котел, нужно будет сначала разобрать радиаторы, очистить от грязи и хорошо промыть горячим раствором соляной кислоты – 6%. После чего снова сполоснуть водой. Далее меняются картонные прокладки между секциями, ведь температура в печи достигает 600?С, при угле – еще больше. Картон просто выгорит, и радиатор начнет течь – чтобы этого не произошло, вместо него целесообразнее использовать асбестовый шнур, пропитанный порошком графита с натуральной олифой.

Теперь части радиатора нужно собрать в такой последовательности:

1. В соединяемые секции вворачиваются ниппели со своей правой и левой резьбой, после чего на них наматывается тот же пропитанный асбестовый шнур и ключом затягиваются оба ниппеля – но без какого-либо перекоса секций.
2. Как только стянутся две из них, можно подсоединять третью.
3. Теперь нужно спрессовать радиатор, чтобы проверить качество сборки – не смотря на то, что давление воды будет невелико.
4. После всего этого можно переходить к монтажу стояков – их диаметр должен быть 1 и ? дюйма. Вход холодной воды и выход горячей можно расположить по диагонали радиаторной батареи, а два других отверстия – заглушить пробками для обеспечения циркуляции воды через весь объем. Причем один из стояков при этом должен иметь левую резьбу – если ее не оказалось, то можно поступать так: ввернуть в отверстие радиатора обычный ниппель, а на него – муфту с сгоном.

Вот только саму батарею ставить нужно не в топку печи – а прямо в дымовой канал, тот, что за топкой. Это необходимо для того, чтобы нагревать котел не непосредственным огнем, а горячими газами – чугун все-таки. А ее вход-выход целесообразнее располагать перпендикулярно полу.

А чтобы повысить естественную циркуляцию воды в такой печи, трубу обратной линии проводить нужно через ее фундамент и подпольное пространство – это увеличит разность температур между обратной и горячей линиями, а батарею в печи – устанавливать с небольшим уклоном для выхода воздуха и его попадания в систему. Не помешает и в самом дымовом канале печи с нагревателем установить дополнительную дверцу для чистки.

Главное преимущество такой печи с котлом водяного отопления – это общие размеры банной котельной: всего 1,6х0,2х0,7 м.

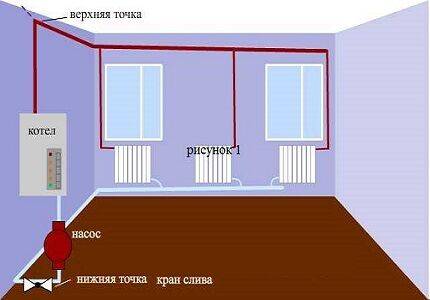

Нижняя и верхняя схема разводки

При нижней разводке системы магистраль прокладывают в цокольном помещении или подвале. А также допускается монтаж труб под полом. Теплоноситель поступает в нагревательное оборудование снизу вверх.

Удаление смеси газов осуществляется через специальную воздушную линию, подсоединённую к стоякам. На случай непредвиденных аварийных ситуаций обратный и подающий стояки оснащены специальными кранами для отключения.

Чтобы реализовать схему с верхней разводящей линией, расширительный резервуар монтируют в высшей точке трубопровода. В том же месте выполняют и разветвление сети.

Спроектировать верхнюю разводку невозможно в частных домах, где нет чердака

Водяной тёплый плинтус

Особый комфорт в жилых помещениях может создать собранный водяной тёплый плинтус своими руками. Если посмотреть на водяной плинтус с конструктивной точки зрения, то мы увидим компактные «растянутые » в длину модули.

Для монтажа плинтусной системы водяного отопления наиболее подходят частные домовладения или общественные учреждения. Необходимые условия для монтажа тёплых плинтусов – это наличие газового котла и центральное водоснабжение.

В некоторых случаях используют котлы, работающие на твёрдом и жидком топливе. Также потребуется резервная ёмкость (водонапорная башня) для восполнения уровня воды в отопительной системе.

Плинтусные конвекторы с водяным теплоносителем устанавливают по периметру помещения. Модульный жидкостный электро обогреватель может быть различной длины. В углах помещения модули соединяют специальными угловыми элементами, чем заполняют полностью обогреваемый периметр комнаты. Благодаря такому размещению плинтусов, помещение прогревается более равномерно, чем при отоплении обычными водяными радиаторами.

В противном случае вас могут оштрафовать и заставить демонтировать обогреватели.

Конструкция водяного конвертера

Конструкция плинтуса довольна проста. Верхняя труба, как правило, выходит из системы газового котла, проходит через весь периметр обогреваемой площади и переходит в нижнюю обратную трубу. Нижняя труба возвращает охлаждённый теплоноситель в газовый котёл.

Трубопроводы вмонтированы в корпуса ребристых теплопередатчиков. За счёт ребристого строения поверхность теплоотдачи многократно увеличивается, что значительно способствует активной циркуляции нагретых воздушных масс.

Чтобы установить тёплый плинтус водяного обогрева самостоятельно, надо обладать достаточным опытом работы по монтажу сантехнического оборудования. Рассказывая ниже об особенностях монтажа тёплого водяного плинтуса, мы обращаемся именно к таким людям. Это поможет при выборе той или иной системы обогрева жилища.

Принцип функционирования водяных плинтусов

Холодный воздух поступает через нижний паз корпуса плинтуса.

Проходя через теплообменник, горячий воздух медленно поднимается, равномерно растекаясь по всему объёму помещения.

Монтаж плинтусной системы водяного отопления

В строительных супермаркетах всегда можно приобрести нужную вам готовую систему водяного отопления плинтусов. Имея даже небольшой опыт сантехнических работ, вы вполне сможете сделать тёплый плинтус своими руками. отоплении теплым плинтусом смотрите в этом видео:

После соответствующей разметки точек крепления кронштейнов и их установки монтируют сами жидкостные модули (смотрите выше монтаж электрических плинтусов). В отличие от электрических обогревателей монтаж жидкостных модулей требуют тщательного контроля плотности соединений трубопроводов.

Испытание смонтированных плинтусов

Молекулы воздуха значительно меньше молекул воды. Практика показывает, что проверка плотности соединений более эффективна созданием высокого давления сжатого воздуха внутри трубопроводов.

В местах, где будет происходить утечка, появятся пузыри. Неплотности соединений устраняют и проводят повторное испытание на герметичность всей системы.

Ошибки и проблемные моменты

Чтобы сэкономить, многие упрощают конструкцию, исключая важные элементы. Но этого делать не следует, по следующим причинам:

1. При закрытых батареях и функционирующем тёплом полу, насосы котла и ТП будут мешать работе друг друга.
2. При функционировании радиаторов и пола с обогревом, насос пола может понижать давление, тем самым уменьшать циркуляцию воду в батареях.
3. Даже при остановке котельного оборудования, насос ТП осуществляет движение жидкости через котёл и радиаторы, что нецелесообразно. И если с ненужным перемещением теплоносителя в батареях можно справиться, установив обратный клапан, то остановить движение водяных потоков в котле не удастся.
4. Отсутствие защитного термостата может спровоцировать выход из строя смесительного узла, чрезмерно горячая вода попадёт в трубы пола, и есть риск повреждения стяжки.
5. При отсутствии перепускного крана, если закрываются петли пола, циркуляция жидкости в них прекращается. При этом если забыли выключить насос, то он работает на закрытую задвижку и нагревается, что приводит к быстрому выходу из строя.

Можно не устанавливать перепропускной клапан, если:

• один контур пола будет постоянно открыт;
• насос имеет частотное регулирование;
• автоматика ТП может управлять циркуляцией, и если надо, отключать оборудование.

Решили обогревать частный дом с использованием системы отопления комбинированного типа — тёплый пол и радиаторы, следует ознакомиться со всеми схемами, их плюсами и минусами. Только потом, нужно переходить к выбору модели, в соответствии с вашими требованиями, финансовыми возможностями и характеристиками помещения.

Видео инструкции

Как сделать теплый пол от отопления? Подключаю теплый пол к системе отопления без коллектора

Watch this video on YouTube

Схема отопления двухэтажного дома теплый пол + коллекторное отопление

Watch this video on YouTube

Комбинируем отопление. Теплый пол + радиаторы. Простое решение

Watch this video on YouTube
