Как рассчитать свайное поле и что это такое? Инструкции

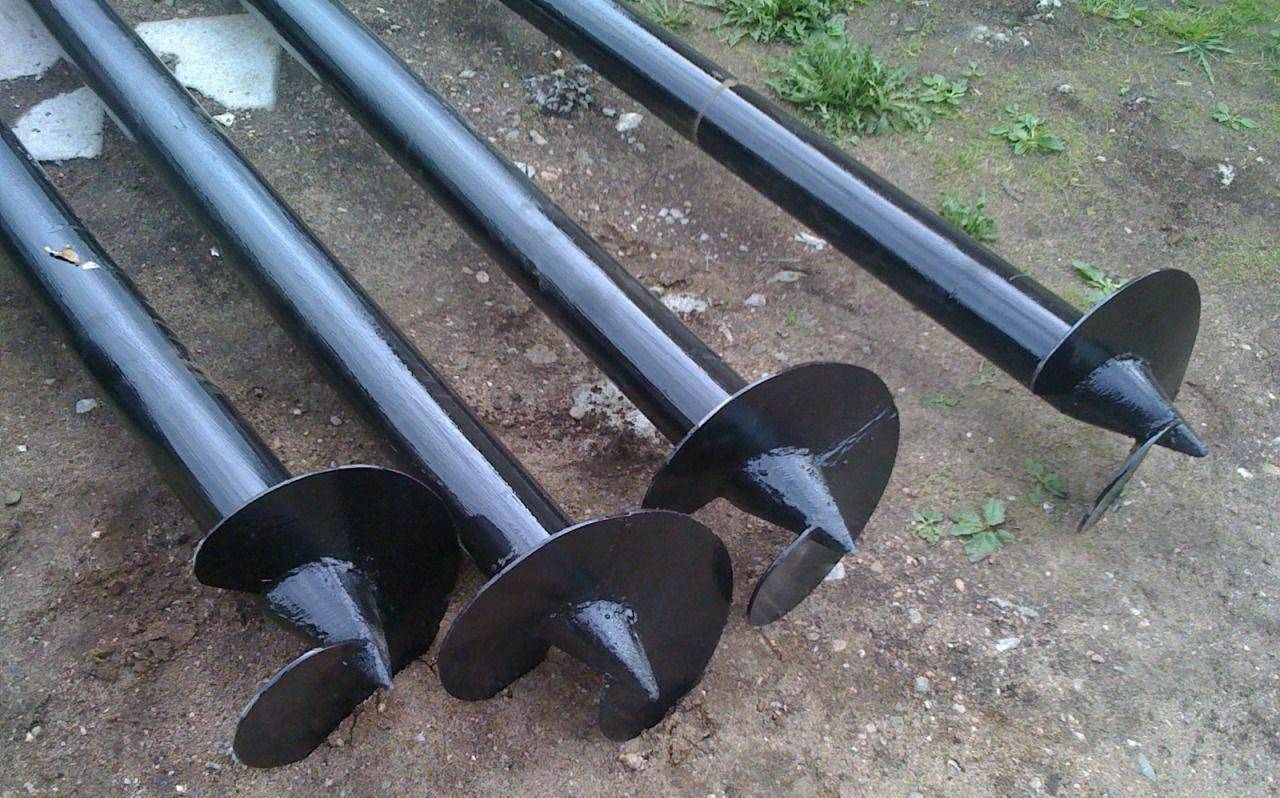

Диаметр и длина винтовых свай

Диаметр и длина свайно-винтовых конструкций подбираются отдельно для каждого типа сооружения. Варианты применения винтовых свай:

  • Опоры диаметром 76 мм используют для фундаментов легких сооружений — беседок, террас, веранд, навесов.
  • Сваи с толщиной ствола 89 мм применяются при строительстве небольших гостевых домиков, бань, хозблоков.
  • Винтовые стержни диаметром 108 мм подойдут для постройки дачного дома из бруса.
  • На фундаменте из стержней диаметром 133 мм строят коттеджи из поризованного бетона — газоблока, пеноблока.
  • Усиленные винтовые конструкции диаметром 102 мм применяют в качестве опор свайно-ростверкового фундамента под кирпичные дома.

Для строительства дома на участке с устойчивым стабильным грунтом используют винтовые сваи длиной 2,5 м. Если на пятне застройки есть перепады по высоте, то длину стержней увеличивают. Максимальная длина свайных стержней 12 метров, при необходимости их удлиняют через сварные муфты.

Глубину ввинчивания опор определяют путем пробного или лидерного бурения. Лопасти свай должны пройти верхние слои почвы и зафиксироваться в плотных несущих пластах. Метод контрольного вкручивания состоит в следующем. На верхней части ствола каждого стержня имеются монтажные отверстия. В них заводят рычаг и закручивают опору, сочетая завинчивание с давящей нагрузкой. В процессе заглубления опоры постоянно контролируется ее вертикальность при помощи пузырькового строительного уровня. После того, как наконечник сваи погрузился ниже уровня промерзания почвы и резко увеличилось усилие затяжки работу прекращают.

Этим способом определяется глубина залегания плотных слоев и длина свай. В зависимости от сложности рельефа при расчете длины опор предусматривают запас от 0,2 до 0,5. После монтажа всех элементов, формирующих свайное поле, стержни выравнивают в один уровень при помощи лазерного уровня, излишки обрезают болгаркой.

Виды размещения опор в ростверке сваи

Свайное поле В зависимости от геометрической формы ростверка и проектной нагрузки от элементов конструкции сооружения, составляется исполнительная схема, согласно которой сваи могут быть размещены следующими способами:

  • В форме свайного куста, то есть объединения нескольких компактно размещенных свай в единую конструкцию. При этом отношение сторон ростверка не должно превышать 1:5. Такой способ размещения используется под стойки, колонны, а также некоторые виды конструкций значительной высоты (к примеру, дымовых труб).
  • Свайной полосой – под вытянутые основания значительной протяженности, например, набережных.
  • В свайном поле, отличающемся от куста тем, что его устройство предусматривает объединение большего числа свай, к примеру, при строительстве дома на цельном ростверке.

Расчет количества винтовых свай с помощью калькулятора

Калькулятор свай

  1. Укажите длину сторон вашего строения.
  2. Укажите тип строения – беседка, баня, дом, гараж, бытовое сооружение и т.д.
  3. Укажите при необходимости кол-во этажей. Примечание:дом с мансардой будет считаться 1,5-этажным строением.
  4. Выберите строительный материал вашего сооружения.
  5. Укажите тип грунта на участке.
  6. Укажите количество углов планируемого дома.
  7. Укажите высоту цокольного этажа из предложенных вариантов.
  8. Отметьте, собираете ли вы устанавливать камин/печку.
  9. Нажмите на кнопку «Рассчитать».

Конечно, данный расчет является предварительным, он послужит ориентиром при планировании бюджета и дальнейшего заказа.

Винтовой фундамент служит отличным решением с точки зрения экономии времени и денег, а также по показателям качества итогового результата. Кроме того, монтаж такого типа основания прост и не вызывает затруднений у строителей. В некоторых случаях, застройщик может выполнить установку своими силами (частное домостроение).

Преимущества и недостатки свайно-ростверкового фундамента

Выбор в пользу фундамента на сваях определяется геологическими условиями местности и особенностями возводимого здания. При сопоставлении плюсов и минусов, характеризующих данный вид основания, перевес в пользу первых очевиден. К достоинствам свайно-ростверкового фундамента относятся:

Возможность применения не только на стабильных грунтах, но и на вспученных и слабых, а также при резких перепадах рельефа, высоких грунтовых водах, вечной мерзлоте.

Высокая экономичность расходных материалов и меньшие финансовые затраты по сравнению с другими типами оснований.

Отличные технические характеристики: прочность, надежность, а также устойчивость к химическим, физическим и биологическим воздействиям.

Независимость монтажа от погодных условий, в частности от низкой температуры воздуха.

Подготовительный этап не требует выравнивания грунта, рытья котлована.

Так как сваи могут держать строение практически на любых грунтах, их нередко используют в регионах с обильными паводками. Вода не доходит до постройки и не разрушает ее. В этом случае материал основания и стен сохраняет свои качества, а период эксплуатации дома может доходить до нескольких десятков и сотен лет.

Отрицательные моменты ограничивают применение фундамента с оголовком. Во-первых, такой тип основания не подходит для каменистых почв. Во-вторых, усложняется строительство и обустройство цокольных и подвальных помещений. В-третьих, для расчетов и самого процесса монтажа ростверка необходимо обладать профессиональными навыками. Кроме того, заниматься устройством свайного фундамента с ростверком вручную не всегда возможно. Нередко эта работа требует специальной строительной техники.

От чего зависит шаг?

Расстояние между ближайшими опорными элементами рассчитывается индивидуально, исходя из количества свай, их диаметра, схемы свайного поля, а также особенностей конструкции. Количества опор, а также их параметры выбирают, учитывая проектные нагрузки и несущую способность грунта.

Популярные схемы свайного поля:

  • одинарные сваи – расставляют по углам конструкции и в местах, где на грунт действуют максимальные нагрузки;
  • ленточное размещение – сваи устраивают по периметру на минимальном расстоянии;
  • кустарное расположение – группы из нескольких опорных элементов расставляют в максимально нагруженных местах, при этом шаг не имеет значения;
  • сплошное свайное поле – опорные столбы с шагом в 1 м расположены по всему периметру конструкции.

Расчёт количества свай

Перед тем, как приступать к монтажу свай, необходимо выполнить ряд предварительных работ. Первым этапом является расчет свайного поля.

Эта процедура представляет собой детальный и математически обоснованный анализ распределения опор на строительной площадке. Он производится в несколько этапов:

  1. Проектировщик определяет общую нагрузку, которую создаст возводимое строение на основание.
  2. Рассчитывается несущая способность 1 сваи, закладываемой в фундамент.
  3. Общая нагрузка разделяется на характеристику одной опоры и таким образом определяется количество необходимых на конкретный объект свай.

В разработанных проектными институтами и утвержденных ГОСТах содержатся расчетные показатели нагрузки при эксплуатации каждого типа зданий. Они определены с учетом практического опыта. Для жилых зданий – примерно 150 кг/м2; при промышленном строительстве – 200 кг/м2.

Удельный вес 1 м2 стены

Каркасные стены толщиной 150 мм с утеплителем30-50 кг/м2
Стены из бревен и бруса70-100 кг/м2
Кирпичные стены толщиной 150 мм200-270 кг/м2
Железобетон толщиной 150 мм300-350 кг/м2

При возведении нескольких этажей важно учитывать этажность и производить расчеты как для каждого этажа в отдельности, так и для всей конструкции в целом. Удельный вес 1 м2 перекрытий

Удельный вес 1 м2 перекрытий

Чердачное по деревянным балкам с утеплителем, плотностью до 200 кг/м370-100 кг/м2
Чердачное по деревянным балкам с утеплителем плотностью до 500 кг/м3150-200 кг/м2
Цокольное по деревянным балкам с утеплителем, плотностью до 200 кг/м3100-150 кг/м2
Цокольное по деревянным балкам с утеплителем, плотностью до 500 кг/м3200-300 кг/м2
Железобетонное500 кг/м2

Удельный вес 1 м2 кровли

Кровля из листовой стали20-30 кг/м2
Рубероидное покрытие30-50 кг/м2
Кровля из шифера40-50 кг/м2
Кровля из гончарной черепицы60-80 кг/м2

При расчетах необходимо учитывать регион, где происходит строительство. Для каждого района характерны уникальные средние показатели снежного покрова. При разработке проекта свайного поля обязательно высчитывают нагрузки от давления снежного покрова, исходя из среднестатистических наблюдений для конкретной местности.

Средний вес снежного покрова приведен в таблице:

Для юга России50 кг/м2
Для средней полосы России100 кг/м2
Для сервера России190 кг/м2

Для получения указанных данных необходимо площадь крыши здания умножить на массу снежного покрова. К итоговому результату прибавляют 20% — это дополнительный параметр, называемый коэффициентом надежности.

Проектирование свайного поля требует особого внимания к расчетам. Необходимо достигнуть оптимального сочетания количества опор, их прочности и заглубления

Для этих работ важно иметь точные данные геологических и геодезических предпроектных испытаний

В качестве примера таблица ниже содержит показатели несущей способности грунтов и винтовых свай:

Тип грунта Расчетное сопротивление грунта *, кг/см2Несущая способность винтовой сваи, кг
ВСГ-1 73/250ВСГ-1 89/300
плотныйср. плотнплотнср. плотнплотнср. плотн
Крупный гравелистый песок13.012.06378588891858478
Песок средней крупности12.011.05888539784787772
Мелкий маловлажный песок5.04.02453196335332826
Мелкий песок, насыщенный влагой3.02.0147298121201413
Супеси сухие5.04.02453196335332826
Супеси, насыщенные влагой3.02.0147298121201413
Суглинки сухие4.03.01963147228262120
Суглинки, насыщенные влагой3.01.014724912120707
Глины сухие6.02.52944122742391766
Глины, насыщенные влагой4.01.019634912826707

И в конце, после получения всех расчетных данных, переходят к определению числа опор для конкретного проекта. Для этого общую массу делят на несущую способность одной сваи (как упоминалось выше).

Разновидности опор

Производители свай предлагают несколько видов изделий. Они различаются по нескольким критериям:

  • размерам;
  • наконечникам;
  • по ширине и количеству лопастей;
  • типу стали (материалу изготовления);
  • защитному покрытию.

Все эти характеристики оказывают влияние на эксплуатационные качества готовой конструкции.

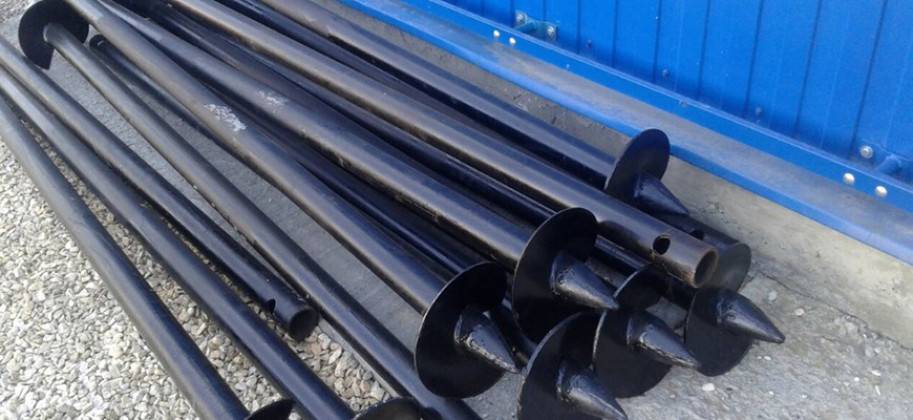

По диаметру и длине

Длина опоры в каждом случае рассчитывается индивидуально

При этом важно учитывать несколько показателей:

  • глубину, на которой залегает плотный грунт;
  • глубину промерзания почвы в регионе;
  • высоту цокольного этажа.

Диаметр и длина винтовых свай  рассчитывается индивидуально.

В большинстве случаев длина опоры варьируется в пределах 2500-3500 см.

Диаметр опор — от 57 мм до 130 мм. От этого показателя зависит прочность готовой конструкции и несущая способность фундамента. Производители предлагают несколько вариантов изделий:

  1. Маленький диаметр опоры 57 мм. Для такой сваи нагрузка составляет 800 кг. Сфера использования такого фундамента относительно узкая: установка ограждений из сетки-рабицы или штакетника.
  2. Труба диаметром 76 мм. Она подходит для строительства заборов из частого штакетника или профнастила. Максимальная нагрузка достигает 3000 кг.
  3. Диаметр 89 мм. Использовать опоры можно для возведения беседок, легких гаражей, хозпостроек, веранды. Несущая способность достигает 4-5 т.
  4. Диаметр 108 мм. Такие трубы рекомендуют при строительстве небольших бревенчатых срубов и каркасных домов. Опора выдерживает до 5-9 т.
  5. Диаметр 133 мм. Сваи с максимальной нагрузкой 12-14 т используются в малоэтажном строительстве, когда в качестве строительных материалов используется кирпич или газосиликатные блоки.

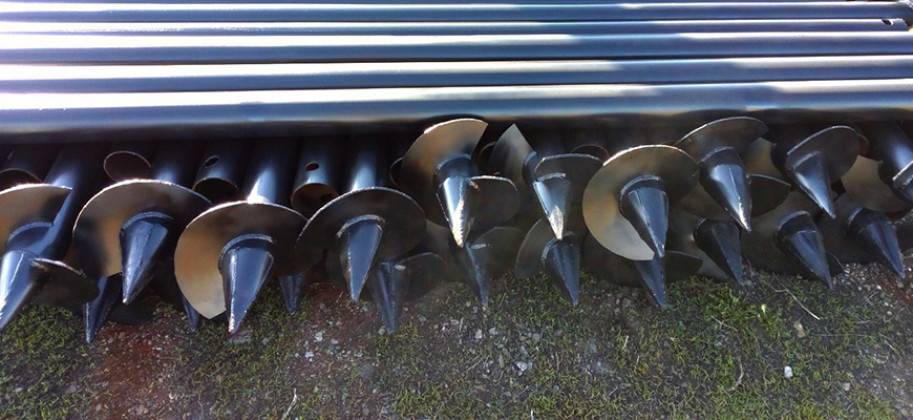

По типу наконечников

Винтовые сваи бывают 2 видов:

  1. Литые. Такие элементы изготавливаются путем литья, в результате наконечник с лопастью представляет собой единую деталь. Они характеризуются повышенной прочностью, однако их цены выше. Применять их рекомендуют на твердых каменистых почвах.
  2. Сварные. Эти наконечники изготавливаются путем приваривания лопасти к наконечнику. Низкая цена объясняется относительно низкой прочностью. Если такую опору попытаться поднять из земли, есть высокий риск срыва лопасти.

Винтовые сваи бывают литые и сварные.

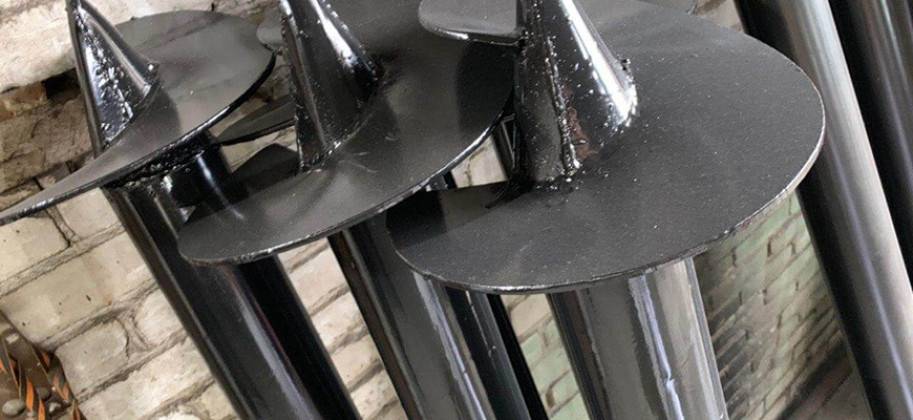

По количеству лопастей

Опоры бывают:

  1. Однолопастными. Их рекомендуют к использованию на грунте с высокой несущей способностью. Однолопастные сваи со сварным наконечником быстро достигают критической нагрузки, что вызывает срыв лопасти.
  2. Многолопастными. Наличие 2 лопастей обеспечивает повышенную стойкость к горизонтальным, вдавливающим и выдергивающим нагрузкам.

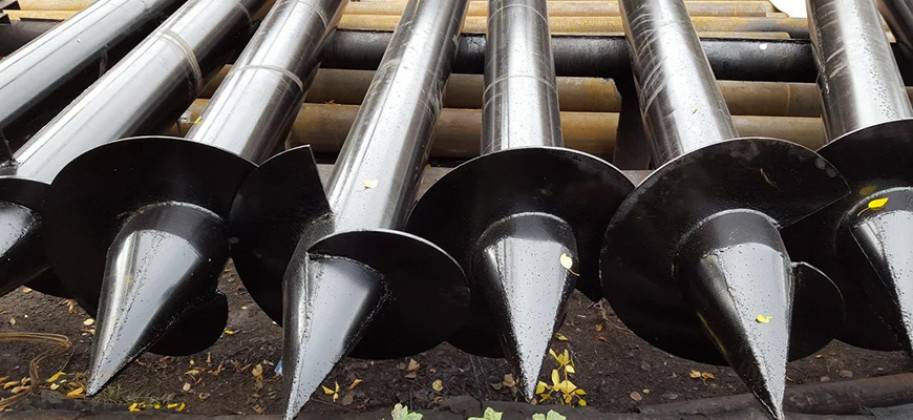

По материалу изготовления

В зависимости от применяемой стали выделяют несколько видов опор:

  • сталь СТ3 — из нее производят сваи, подходящие для грунта со слабой химической агрессивностью;
  • Ст20 — такой сплав рекомендуют для работ на почвах средней химической агрессивности;
  • опоры из стали 30ХМА и 09Г2С подходят для высокой химической агрессивности среды.

Сваи различаются по материалу изготовления.

По типу защитного покрытия

Стальные опоры после установки будут взаимодействовать с влагой, поэтому им необходима надежная наружная защита от коррозии. Лучше всего выбирать изделия, которые уже обработаны защитным составом на заводе. Существует несколько типов покрытий. Максимальную защиту обеспечивают эпоксидные и полиуретановые составы, а также цинкование холодным способом.

Стандартные полимерные покрытия и цинкование горячим способом не могут обеспечить высокую защиту от появления ржавчины.

По области применения

Сваи различаются шириной и расположением лопастей, строением наконечника. Эти особенности влияют на эксплуатационные характеристики. По области применения винтовые опоры делят на 4 категории:

  1. Изделия с 1 широкой лопастью, которая расположена на коротком наконечнике. Они подходят для работы на любых грунтах. Для строительства частных домов из блоков следует брать опоры большого диаметра и соблюдать малый шаг при установке.
  2. Сваи с 2 лопастями, расположенными на разной высоте. Для установки такого фундамента требуется специализированная техника. Опоры подходят для строительства 2-этажных дачных домов и характеризуются повышенной устойчивостью к усадке и выдергиванию.
  3. Изделия многовитковые с длинным наконечником и узкими лопастями разработаны для установки в каменистый грунт.
  4. Сваи без острого наконечника имеют ограниченные функции и предназначены для строительства в условиях вечной мерзлоты.

Алгоритм расчета свайного фундамента

Процесс расчета начинается с определения общего веса здания.

Он состоит из суммы массы всех конструкций:

  • Кровля;
  • Стены;
  • Перекрытия;
  • Железобетонный каркас.

При расчете толщина каждого слоя конструкции умножается на ее высоту и на плотность. В результате рассчитывается нагрузка на 1 м2 конструкции.

Кратковременные равномерно распределенные нагрузки (вес людей и мебели) берутся с расчетом 150 кг/м2. Сумма нагрузок вычисляется путем умножения значения на общую площадь здания. После этого определяется нагрузка от веса снега. Она будет зависеть от климатического района и форму крыши.

После этого определяется несущая способность каждой сваи и их количество в ростверках. Полученные значения дополнительно проверяют и только после этого приступают к дальнейшему проектированию и строительству здания.

Пример нахождения размеров ростверка

Рассмотрим порядок расчета железобетонного ростверка. Ширина ленты должна быть равна толщине стен.

Если стены дома в 1,5 кирпича, то ширина стен составит 38 см. Такой же будет и ширина ростверка.

Высота ленты при такой ширине должна составить 50 см — это обеспечит необходимую жесткость на прогиб.

Арматурный каркас Будет состоять из двух горизонтальных решеток по 2 стержня 12 мм.

Общий объем бетона, необходимого для отливки, составит 0,5 · 0,38 · 30 м (общая длина ростверка) = 5,7 м3.

Учитывая возможность непроизводительных потерь, лучше заказывать 6 м3 готового бетона марки М200 и выше, или изготовить его самостоятельно прямо на площадке.

Пример расчета фундамента на винтовых сваях

В большинстве случаев расчет свайного основания (в том числе и винтового типа) ведется на специальных программных продукта – так называемых «калькуляторах фундамента». Но всю последовательность вычислений, проводимых таким «калькулятором» можно произвести и вручную.

И далее по тексту мы изложим именно «ручную» методику расчетов. Причем все вычисления будут изложены именно в том прядке, который был описан при изложении типовой методики расчетов свайного основания. Итак..

Определение характеристик почвы

Как говорилось выше, все характеристики почвы определяют в ходе инженерно-геологических изысканий. Однако для сооружения небольших фундаментов под относительно легкие строения можно воспользоваться и усредненными, табличными данными, увязав несущую способность грунта с типом почвы.

Правда, в этом случае вам придется отрыть шурф, обнажающий слой грунта на глубине погружения сваи. Причем в качестве шурфа можно использовать котлован для септика.

Сбор нагрузок

Сбор нагрузок предполагает  расчет по массе стройматериалов, эксплуатационной, снеговой и ветровой нагрузкам.

Масса строения 6х4 метра определяется по объему и удельному весу стройматериалов. В среднем на такой дом расходуют около 12 кубов бруса на несущие стены и еще 3-4 куба на обустройство кровли, цокольного и чердачного перекрытия. При удельной массе дерева в 550-600 кг/м3 такой объем пиломатериалов «потянет» на 9-10 тонн.

Эксплуатационная нагрузка считается исходя из площади строения, умноженной на усредненный вес оборудования, мебели и жильцов. И при значении среднего веса в 350 кг/м2 эксплуатационная нагрузка равняется 8,4 тонны (6х4х350).

Ветровая нагрузка определяется по площади пола умноженной на коэффициент (40+15Н), где Н – это высота фасада дома. При высоте фасада в 3,5 метра, ветровая нагрузка равна 2,2 тонны (6х4 х (40+15х3,5)).

Снеговая нагрузка вычисляется по площади кровли, умноженной на коэффициент среднего веса снежного покрова (180 кг/м2 для жилищ, расположенных в средних широтах).  И при высоте фронтона в 2 метра площадь двускатной кровли нашего дома равна 34 м2. В итоге, снеговая нагрузка равняется 6,1 тонны (34х180).

Таким образом, сбор нагрузок предполагает, что на грунт и основание будут давить не менее 26,7 тонн общего веса строения.

Расчет параметров свай

Перед тем, как рассчитать количество винтовых свай для фундамента и определить шаг расположения опор, следует вычислить несущую способность одной сваи. Для этого нужно умножить на площадь пяты (винтовой лопасти) опоры несущую способность грунта.

Площадь пяты выбирается по специальной таблице, в которой указан диаметр всех нормированных (производимых по ГОСТ) винтовых свай. Наименьший диаметр такой сваи равен 300 миллиметрам. Следовательно, площадь пяты опоры равняется 706 см2.

А при несущей способности грунта в 3-4 кг/см2 несущая способность сваи будет равна 2,1-2,8 тонны.

Таким образом, для удержания нагрузки в 26,7 тонны достаточно 10-12 свай. Габариты опор берутся по общим рекомендациям. Например, для деревянных конструкций в большинстве случаев советуют опору СВ108 с диаметром стержня в 108 миллиметров.

Свайное поле считают исходя из жесткости балок ростверка. И если под нашим домом заложат металлический или деревянный ростверк то максимальный шаг (расстояние между двумя соседними опорами) будет равен 2-2,5 метрам. Причем формируя свайное поле нужно заложить опоры еще и под межкомнатную перегородку.

https://youtube.com/watch?v=6kJPnSH1oAs

О сайте

zalman

Что мы предлагаем клиентам

выполняет весь спектр услуг по установке, реконструкции и демонтажу свайных конструкций. Являясь производителем винтовых свай, компания придерживается гибкой ценовой политики, предлагая заказчикам многочисленные скидки и акции. Воспользовавшись специальным предложением, застройщик может сэкономить до 20% бюджета от запланированных на строительство фундамента денежных вложений. Качество работ контролируется на каждом этапе производства, что подтверждено гарантийным сроком, предоставляемым нашим предприятием на все виды работ. Узнать более подробную информацию можно у менеджеров нашей компании, которые с радостью ответят на все интересующие клиента вопросы.

Придерживаясь профессионального подхода к строительным работам, в ходе проектирования следует произвести необходимые расчёты.

Они позволят сократить время и силы на выполнение всего объёма задач и существенно сэкономят материалы.

Наиболее популярный тип основания для частного дома

Когда речь идет о строительстве своими руками, то большинство собственников отдают предпочтение ленточному фундаменту в силу его надежности и долговечности.

Как правило, для возведения домов на неустойчивых и переувлажненных грунтах, ленту необходимо закладывать ниже линии промерзания, что приводит к большим трудовым и финансовым затратам.

Свайный фундамент, в свою очередь, решает эту проблему, но опоры сами по себе способны выдержать вес легковесных конструкций, максимум – каркасных построек и малоэтажных домов из пеноблоков.

Типы свайно-ростверкового основания, которые можно построить своим силами:

  1. На винтовых сваях.
  2. На буронабивных сваях.
  3. С ленточным ростверком (монолитным или блочным).
  4. С деревянным ростверком.
  5. С обвязкой металлически профилем.

Троим строителям под силу вкрутить винтовую сваю небольшого диаметра и высоты, но такая опорная конструкция отличается ограниченной несущей способностью.

Она подходит для строительства:

  • гаражей,
  • ограждений,
  • бань,
  • террас,
  • легковесных построек.

Для надежности будущего сооружения целесообразно использовать винтовые сваи с большими габаритами, но тогда придется нанимать спецтехнику или редукторные установки для ввинчивания стержней. Поэтому для домашнего строительства большинство собственников решают сами устраивать буронабивные сваи с ростверком.

Обвязку можно делать из брусьев, металла или выбрать ленточный тип. Дерево отличается небольшим сроком службы и низкой прочностью, поэтому подходит для нетяжелых деревянных построек.

Для работы с металлическим профилем нужно уметь управляться со сварочным аппаратом. Исходя из вышесказанного, ленточный ростверк – самый простой тип обвязки, который можно сделать без привлечения наемных работников.

Чем на самом деле являются сваи? Подбор и монтаж

Сваями, как конструкционными элементами, пользуются для передачи нагрузки на грунт. Нагрузка передаётся через нижний конец (вертикально) или трением, через боковую поверхность (горизонтально), а также их комбинацией.

Самые популярные виды свай, используемых в строительстве

В строительстве применяется множество видов свай, которые различаются геометрией, материалами и технологией исполнения.

  1. Сваи готовые – заранее подготовленное изделие из железобетона, металла, пластика, дерева. Вводятся в грунт с помощью различных методов (забивки, вибрации, вдавливания, завинчивания или их комбинации).
  2. Сваи, выполненные в грунте – обычно железобетонные или бетонные. Выполняются в скважине, пробуренной с помощью обсадной трубы, полого шнека. В скважину подаётся бетонная смесь, которая, затвердев, образует тело сваи.


Железобетонные сваи Способы монтажа и используемый материал, как правило, обусловлены типом грунта, рельефом местности, требуемой расстановкой свай.

Параметры для расчета основания

Перед началом расчетов основания необходимо проанализировать геологические и климатические условия на участке.

При дальнейшем понадобятся такие сведения:

  • тип грунта, а также его химический состав, физико-механические свойства, влажность;
  • глубина промерзания земельных масс и уровень подземных источников под опорной площадью;
  • риски подтопления, оползней и т.п.;
  • карта участка, где отображены особенности ландшафта, а также линии инженерных коммуникаций.
  • среднее количество осадков в регионе.

Вычисления проводят с целью определения таких параметров, как:

  • глубина закладки основания;
  • количество свай и оптимальный шаг между ними;
  • вес конструкции, который давит на фундамент;
  • допустимая нагрузка на силовые элементы;
  • сопротивление почвы.

Для расчета суммарных нагрузок от проектного сооружения необходимо иметь его план, чтобы знать:

  1. площадь перекрытий;
  2. высоту этажей, толщину стен;
  3. используемые строительные материалы.

Все допустимые и поправочные коэффициенты берутся из вышеуказанных СНиП.

Расчет необходимого количества свай

Монтаж свай

Определение числа опор, размещающихся в свайном поле, проводится в несколько стадий:

  • Вычисление суммарного нагружения, приходящегося на основание во время его эксплуатации;
  • Определение несущей способности каждой сваи;
  • Деление суммарной нагрузки на величину несущей способности опоры, в результате чего определяется требующееся количество свай.

По окончании расчетов составляется исполнительная схема, на которой отражается расстановка опор по периметру и внутренним стенам дома. Для выполнения расчета суммарной нагрузки следует определить общую массу здания с учетом удельной массы используемых стройматериалов, а также площади конструктивных элементов дома.

Затем производится расчет эксплуатационной нагрузки на здание, по ГОСТ 20107-85 она равна:

  • Для промышленных зданий 200 кг/м2 перекрытия;
  • Для жилых домов – 150 кг/м2.

На следующем этапе выполняются расчеты снеговой нагрузки в зимний период времени; значение ее рассчитывается в зависимости от региона строительства. Для этого площадь крыши умножается на нормативный вес слоя снега, приходящегося на 1 м2.

Полученные нагрузки суммируются и умножаются на 1,2 (коэффициент надежности). На следующей стадии осуществляется расчет несущей способности опор на основании данных об основных характеристиках грунта. После выполнения расчетов суммарное значение нагрузок делится на несущую способность сваи, в результате чего получается требующееся количество опор, которое и отражается на исполнительной схеме, чертежах и плане дома.

Выбор типа свай

Для строительства фундамента чаще всего применяют цельные железобетонные изделия, сечение которых равняется 300 х 300 мм. Такие опоры используют для возведения сооружений таких типов:

  1. Много- и малоэтажных зданий.
  2. Объектов промышленного типа.

Кроме того, упомянутые опоры приобретают, когда надо усилить свайное основание. Но для сооружения массивных строений в качестве стержней иногда используют изделия сечением 400 х 400 мм. Если пол на свайном фундаменте будет сделан из пиломатериалов, то рекомендуется применять сваи, габариты которых составляют 250 х 250 мм.

Стержни квадратного сечения чаще всего применяют в процессе строительства зданий, размещенных на таких типах почвы:

  • пучинистых (грунт, расширяющийся зимой, поэтому он сильно давит на фундамент в холодное время года);
  • торфяниках;
  • заболоченных и илистых почвах;
  • на участках, где грунт подвергается сдвигам в горизонтальном направлении.

Иногда свайное поле строители организовывают из составных изделий, если на участке низкоплотная и влажная почва толщиной свыше 10 см. В этом случае длины сплошных стержней для возведения надежного фундамента попросту не хватит. Мастера делают даже соединенные опоры, которые погружают в почву на 20-метровую глубину.

Расчет с помощью онлайн-калькулятора

Тип грунта определяется по результатам бурения пробной скважины. Она имеет глубину до появления контакта с плотными слоями, или до момента погружения на достаточную глубину для установки висячих свай.

Некоторую информацию можно получить в местном геологоразведочном управлении, но она будет усредненной и не сможет дать максимально полные данные о качестве и параметрах грунта на данном участке.

Участок способен иметь специфические инженерно-геологические условия, не свойственные данному региону в целом, поэтому всегда следует производить специализированный геологический анализ.

Глубина промерзания грунта — табличное значение, которое находят в приложениях СНиП.

Существует специальная карта, на которой все регионы России разделены на специальные зоны, обладающие соответствующей глубиной промерзания.

Тем не менее, в действующем ныне СП 22.13330.2011 «Основания зданий и сооружений» имеется методика специализированного расчета глубины промерзания, производимого по теплотехническим показателям грунта и самого здания.

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
