Возведение: технология
Наиболее простой в возведении является двухскатная конструкция. Ее чаще других делают своими руками, не прибегая к помощи профессиональных мастеров, так что имеет смысл рассмотреть именно ее.
Стропила могут быть висячими или наслонными. В первом случае стропила упираются в боковые стены, как бы служа распорками, в результате чего усиливается воздействие. Чтобы снять нагрузку, стропила дополнительно соединяют между собой дополнительной балкой, называемой затяжкой. Это помогает снизить нагрузку.
Наслонный вариант предполагает наличие несущей стены посередине. Над ней создается еще одно перекрытие, к которому и прислоняются боковые скаты. Получается, что нагрузка распределяется равномерно между всеми тремя стенами. Однако чаще всего встречается комбинированный случай, когда часть конструкции наслонная, а часть – висячая.
Обратите внимание, что стропильная система полностью собирается на земле, а только потом устанавливается на свое законное место. Стропила крепятся к мауэрлату, надежно фиксируясь (обычно при помощи металлических скоб). Сначала крепят крайние элементы, а потом промежуточные
После того как основные элементы (ноги) надежно установлены, можно прикреплять и все остальное
Сначала крепят крайние элементы, а потом промежуточные. После того как основные элементы (ноги) надежно установлены, можно прикреплять и все остальное.
Стропильная система
Сборка стропильной системы начинается с установки стропильных конструкций на обоих фронтонах. Если в середине дома проходит перегородка или несущая стена, это позволяет уложить на нее балку и установить опоры для конькового прогона. В этом случае стропильные ноги верхней частью крепятся к коньковому прогону, а нижней – к мауэрлату.
Если сооружение имеет небольшую ширину, устанавливаются А-образные стропильные конструкции без конькового прогона. Горизонтальная перемычка (ригель) придает конструкции жесткость и снижает нагрузку на распор, которая передается на стены. Крепление стропильных ног в верхней части усиливается деревянной или металлической пластиной-накладкой.
Нижняя часть стропил может упираться в мауэрлат срезанным торцом – в этом случае стропильная система выполняется без свеса. Если проект предусматривает возведение крыши со свесом стропильных ног, в нижней части стропила вырезается выемка таким образом, чтобы стропило горизонтально расположенной частью выреза упиралось в мауэрлат.
Строительство крыши дома может выполняться без укладки мауэрлата на длинных стенах. В этом случае монтируются балки поперек длинных стен, при этом длина балок превышает ширину здания. Шаг укладки балок должен совпадать с шагом стропил
Важно надежно закрепить балки – вмурованной проволокой или насадить на вмонтированную в бетон арматуру. Нижние концы стропильных ног крепятся к балкам без свеса или со свесом. При возведении с жилым мансардным этажом обычно применяются стропильные системы с наслонными стропилами
Это означает, что стропильные ноги имеют дополнительную точку опоры. С этой целью устанавливаются специальные опорные стойки, соединенные прогонами. Кроме того, для обеспечения жесткости конструкции применяются подкосы и другие элементы
При возведении с жилым мансардным этажом обычно применяются стропильные системы с наслонными стропилами. Это означает, что стропильные ноги имеют дополнительную точку опоры. С этой целью устанавливаются специальные опорные стойки, соединенные прогонами. Кроме того, для обеспечения жесткости конструкции применяются подкосы и другие элементы.
Кровельный пирог
К созданию кровельного пирога приступают после установки стропильной системы. В первую очередь рекомендуется уложить гидроизоляцию – специальную мембрану или рубероид. Она крепится к стропилам
Важно не делать перехлест гидроизоляции через конек – это ухудшит вентиляцию кровли. Поверх гидроизоляции на стропила набиваются бруски сечением 50 мм – контробрешетка. Это позволяет создать необходимый воздушный зазор между гидроизоляцией и кровельным покрытием
Это позволяет создать необходимый воздушный зазор между гидроизоляцией и кровельным покрытием.
Обрешетка крепится к контробрешетке. Она может выполняться из досок, брусков или плитных древесных материалов (сплошная обрешетка). Тип обрешетки напрямую зависит от особенностей монтажа выбранного кровельного материала.
На следующем этапе выполняется укладка финишного кровельного покрытия. Для скатных крыш обычно используются :
- листовые материалы из металла (профнастил, металлочерепица, медная, стальная и алюминиевая фальцевая кровля), асбоцемента (плоский и волнистый шифер), битумосодержащие (ондулин);
- штучные материалы из керамики (классическая черепица), натурального камня (сланец), битумная черепица.
Утепление скатной кровли выполняется изнутри. В качестве теплоизоляторов могут фигурировать материалы из растительных волокон (маты из соломы, морских водорослей, пеньки), из целлюлозы (эковата). Но чаще всего применяется минеральная вата – экологически чистый огнестойкий волокнистый материал, полученный из расплава базальта или стекла. Несколько реже применяются листовые и напыляемые полимерные теплоизоляторы – они дороже, кроме того, листовой пенополистирол и пенополиуретан имеют определенные недостатки в монтаже, а для напыления пеноизола требуется специальное оборудование.
Технология строительства крыши подразумевает монтаж паробарьера из специальной мембраны. Он позволяет уберечь утеплитель и деревянные стропила от разрушительного воздействия влаги.
Не рекомендуется заменять мембрану полиэтиленовой пленкой и другими материалами.
На видео представлены основные этапы монтажа крыши частного дома своими руками.
Виды стропильных систем на односкатной крыше
Стропильная система при обустройстве односкатной кровли может исполняться в одном из трех вариантов, выбор которых зависит от типа и размеров строения:
Висячая система устанавливается в редких случаях, когда между основными несущими стенами нет капитальных перегородок. При постройке такой крыши, для удобства работы, на балки перекрытия укладывается временный настил из досок. На этой основе и собираются фермы стропильной системы. Чтобы висячая система была надежной, параллельные стены, на которые будут укладываться балки перекрытия, должны быть выведены на одинаковую высоту. При необходимости этот тип конструкции применяют в домах, выстроенных из любых используемых в строительстве видов материалов.
Стропильная система может представлять собой конструкцию по типу фермы
Если в чердачном помещении запланирована комната, то вентиляция устраивается, как для жилого помещения.
Если же конструкция будет выполнять только роль чердака, то вентиляция должна быть усилена, так как помещение не будет отапливаться. Вентиляция в этом случае должна функционировать эффективно, чтобы здесь не скапливалась влага и не возникала сырость и плесень, которая со временем появится и в доме.
Наслонные стропильные системы отличаются тем, что их устанавливают в строениях с внутренними капитальными перегородками, которые становятся дополнительными опорами для балок перекрытия.
Крепление стропил на мауэрлате
В наслонных системах стропила устанавливают жестко на фронтонную стену, на которой заранее установлен мауэрлат, а нижний их край может быть зафиксирован как жестко, так и на скользящие крепления. Такими конструкциями односкатной крыши в основном покрывают кирпичные или каменные дома.
Для жесткости конструкции устанавливают дополнительные распорные элементы. Существует несколько систем их установки, в зависимости от того, сколько должно быть свободного места в чердачном помещении, угла уклона ската и массивности стропил.
Скользящая стропильная система используется в основном для бревенчатых срубов, так как она позволяет избежать деформации конструкции крыши, если дом даст усадку. При устройстве этого вида крыши, стропила жестко фиксируют на фронтонной стене, на мауэрлате, а нижнюю их часть крепят к мауэрлату исключительно скользящими креплениями, которые при колебаниях стен дома дают возможность стропилам принимать удобное положение.
Скользящие крепления стропил к мауэрлату
Возведение стропильной системы и контробрешетки
Наиболее распространены двухскатные крыши с наслонными фермами. Сначала надо уложить мауэрлат на внешние продольные стены.
Стропильная система двускатной кровли
Опорный брус, сечение которого 15×15см, крепится к стене анкерами, под него нужно прокладывать гидроизоляцию — полосы рубероида. Далее ставятся стропила.
Верхние их стороны закрепляются к коньковому брусу либо соединяются внахлест при помощи стальных накладок. Низ крепится скобами к мауэрлату и скрутками — к стенам постройки.
Чтобы стропила были более устойчивы, меж стойками и прогонами делаются подкосы.
Размер стропильных ног, подкосов, обрешетки и пр., определяет расчет кровли двухскатной крыши.
Ширина стропильных досок, как правило, составляет 5см, высота — 15см, 18 или 20. Чтобы образовать свес, который будет защищать от намокания внешнюю стену, стропила либо затяжки выводят за ее плоскость, минимум, на 40/50см.
После монтажа стропильной системы начинается обустройство пирога кровли такой конструкции, как двускатная крыша Вашего дома. Для этого необходимо собрать контр-обрешетку.
Это бруски, сечение которых 5×5 либо 6×6см, закрепляемые вдоль стропильных ног. Контр-обрешетка играет важную роль — она создает вентиляционный промежуток меж утеплителем и гидроизоляцией.
Этапы строительства
Принцип строительства кровельной конструкции заключается в поэтапном возведении ее элементов. Чтобы понять, как правильно строить крышу частного дома, необходимо процесс строительства разделить несколько основных этапов:
Оборудование армированного пояса. В подготовленную опалубку, по всему периметру стены и по ее ширине, заливается бетонный раствор. В процессе застывания раствора, в него устанавливаются железные штыри, на которые впоследствии будет посажен мауэрлат. Процесс установки опалубки, заливки бетона и его застывания длиться от 5 до 7 дней, в зависимости от размеров здания. Если здание построено из дерева, то необходимость установки армированного пояса отсутствует.
Армопояс для крышиИсточник lineyka.net
- Установка и крепление мауэрлата. Укладка мауэрлата проводиться через отверстия на штыри в армированном поясе. Если металлические штыри не были установлены заранее, то крепление мауэрлата к стенам проводиться при помощи крепежных скоб с шагом, не более 1.0 метр. Укладка мауэрлата проводится по всей длине армирующего пояса и занимает не более 1-2 дней.
- Монтаж стропильной системы. Работы начинаются с монтажа стропил на фронтальных стенах. После этого устанавливается лежень и опорные стойки, на которые крепится коньковая балка. В дальнейшем, согласно проекту, устанавливаются внутренние стропила. В верхней части они крепятся к коньковой балке, в нижней части – к мауэрлату с врубкой или без врубки. Этот самый трудоемкий объем работ может занимать от 3 до 5 дней.
- Монтаж тепло и гидроизоляции. Выполнение работ проводится по схеме кровельного пирога, в котором монтаж элементов, начиная изнутри, проводится в следующей последовательности:
- внутренняя облицовка;
- обрешетка;
- пароизоляционный слой;
- утеплительный наполнитель;
- гидроизоляционный слой;
- обрешетка;
- контробрешетка.
Тепло и гидроизоляция на схеме крышиИсточник stk-prof.ru
Укладка кровли. Кровельные работы могут занять 2-3 дня. Это зависит от выбора кровельного материала. Чем больше его площадь, тем быстрее будет проведен его монтаж.
Если не учитывать армированный пояс, то возведение покрытия дома может занять от 7 до 14 дней.
Наглядно весь процесс монтажа крыш смотрите в видеоролике:
Заключение
В целом, возведение кровельной системы не является очень сложной задачей, но надо учитывать, что от качества выбора и монтажа всех элементов будут зависеть будущие теплопотери вашего дома. Поэтому настоятельно рекомендуется доверить стройку строителям, а полученные знание конструкции крыши и этапов монтажа использовать для контроля хода работ.
Утепление и пароизоляция
Использование качественного утеплителя для крыши позволяет значительно снизить тепловые потери и сэкономить на обогреве помещения. Компании предоставляют большое количество разнообразных материалов со своими преимуществами и недостатками. Тем не менее, наиболее распространенными до сих пор остаются:
- минеральная вата;
- базальтовая вата;
- стекловата;
- пенопласт.
Монтаж производится с внутренней стороны в междустропильное пространство. Листы следует нарезать так, чтобы их ширина превышала расстояние между стропилами на 15-30 мм, что позволяет обеспечить более надежную фиксацию материала, то есть «в распор». При утеплении в несколько слоев, материалы следует располагать в шахматном порядке, чтобы исключить появление мостика холода.
Для того чтобы защитить утеплитель от испаряющейся влаги с нижних этажей здания и соответственно предотвратить появление грибка, обязательно требуется настелить пароизоляционную пленку изнутри. Ее крепление следует производить с помощью степлера соблюдая нахлест 4-6 см, а швы обязательно должны быть заклеены герметизирующей лентой.
Утепление особенно актуально при наличии мансардного помещения.
Разновидности крыш домов
Первым делом нужно определить, какой формы будет крыша дома. Существует немало разновидностей:
Односкатные крыши
Конструкция легко выполняется при отсутствии высокой мансардной стенки и небольшом уклоне. В случае, если владелец дома хочет, чтобы чердачное помещение было жилым, схема используется более сложная.
Двухскатные крыши
Чтобы сделать монтаж такой крыши дома, подойдет любая конструкция. При ее выборе учитывают пролет наружных стен, планировку внутренних несущих стен, перекрытия и уклона кровли.
Четырехскатные (вальмовые)
Такая конструкция более сложная. Для нее используются балки и двойные затяжки.
Многощипцовая
Самой красивой и в то же время непростой в строительстве по праву считается многощипцовая конструкция. Усложнённая стропильная система многощипцовой крыши возводится на сооружениях со сложной планировкой, а также является отличным решением для организации дополнительного освещения на мансардах.
Мансардная
Конструкция легко выполняется с помощью решетчатых ферм.
Шатровая
Такая крыша идеальна для балочно-затяжечной конструкции со стойками и подкосами.
Многоскатная
Такой вид крыши используется в домах со сложной планировкой. Относится к наиболее трудным типам крыш.
Крыша со скосом
Такая крыша подобна двухскатной, поскольку используется для такого же типа конструкции.
Мы рассмотрим несколько наиболее часто используемых форм с учетом их особенностей. Для экономии нервов и материалов нужно воспользоваться самым простым вариантом — используют перекрытие крыши одним единым скатом. Самостоятельно сделать монтаж такого каркаса – это наименьшая трудоемкость и большая скорость установки.
Однако, этот монтаж не без недостатков. При таком перекрытие нет возможности обустроить полноценный чердак или мансарду, потому что пространство под кровлей получится очень низкое.
Постройка крыши: материалы

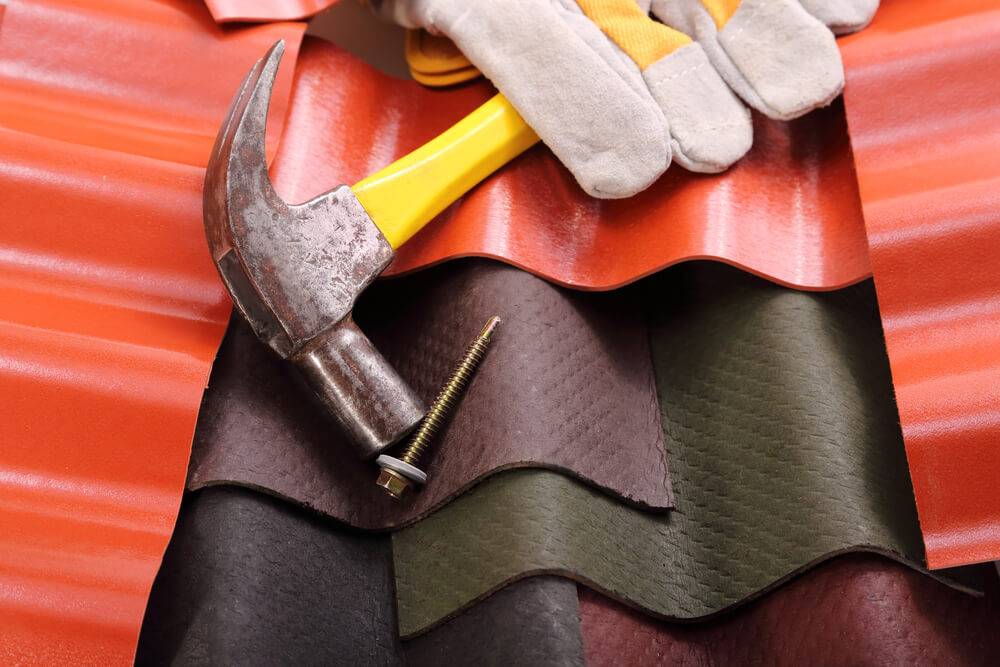

Виды кровельных материалов: черепица, ондулин, металлочерепица, битумная кровля, деревянная, сланцевая кровля.
В зависимости от того какой тип кровли выбран вами для своего дома, нужно выбрать и материал
Обращайте внимание на его качество, а потом уже на цену. Не стоит экономить на строительстве защитной конструкции для дома, так как ремонт может обойтись в будущем в несколько раз дороже
Надежная кровля – надежная защита дома.
Для плоской крыши хорошо подойдут кровельные материалы дегтевые или битумированные. Сверху их нужно накрыть облицовкой. Не следует использовать в качестве водоизоляционного материала листовое кровельное покрытие, так как в нем будут образовываться складки, препятствующие стоку воды.
Скатные конструкции
Материалы для сооружения скатных конструкций должны отличаться высокой несущей способностью. Для этого можно применять профнастил, металлочерепицу и различные рулонные основы. Сегодня на современном строительном рынке выбор весьма обширен.
Материал для теплоизоляции должен быть оптимальной толщины и ширины. Рекомендуется использовать утеплители: стекловату рулонную или минеральную вату. Причем плиты из минералваты зарекомендовали себя с лучшей стороны. Они не сползают, не деформируются и не уплотняются. Плотность плиты составляет 75-125 кг/м3.
Несущие элементы будущего покрытия могут быть металлические, деревянные, железобетонные или каменные.
Как выбрать кровельные материалы
Разновидности кровельных материалов
Кровельные материалы – это и надежность защиты помещения от влаги и холода, и экологичность, и соответствие архитектурному решению. Поэтому для выбора подходящего кровельного материала необходимо учитывать целый ряд факторов.
Разные кровельные материалы имеют различную «продолжительность жизни». Некоторые уязвимы для перепадов температуры и повышенной влажности, со временем они утрачивают качество. Другие обладают повышенной хрупкостью. Иные являются дорогими и в установке. Поэтому выбор должен диктоваться гармоничным соединением следующих параметров:
- Длительность службы.
Простейший вариант кровли, до недавнего времени практически исчезнувший, а теперь активно продвигаемый в качестве экологичного – крыши из тростника. Они имеют очень хороший внешний вид, но срок их жизни невелик. Через несколько лет тростник придется заменять. В тоже время черепица и металлочерепица – долгоживущие и устойчивые к влаге варианты кровли.
- Удобство при монтаже.
Крупные листы профнастила или стали располагаются на обрешетке очень легко, установка их производится быстро, но они не всегда создают наилучшие условия в плане экологии.
- Устойчивость к метеорологическим воздействиям.
Керамическая черепица достаточно хрупка, но отлично защищает от влаги. Крыша из профнастила может повреждаться ветром. Поэтому следует определиться, насколько в конкретных условиях удобно использовать тот или иной тип кровли – стоит ли дом на открытом месте с сильными ветрами или, наоборот, прикрыт холмами, много ли солнца на него попадает и другие подобные нюансы.
- Создание оптимальных условий для проживания.
Самыми экологичными и «дышащими», обеспечивающими наилучшие условия для жильцов вариантами кровли является керамическая черепица и обработанный тростник. Хотя при этом они имеют ряд других недостатков, как малый срок службы, или хрупкость. Мансардные крыши лучше делать именно из таких экологических материалов, иначе помещения мансард могут оказаться крайне некомфортными. Например, раскаляясь под стальной крышей.
- Соответствие архитектурному решению.
Хотя в настоящее время кровля изготавливается из качественных материалов, внешний вид некоторых из них может не соответствовать стилю архитектурного сооружения. Поэтому необходимо учитывать, насколько данный вариант кровли впишется в проект, иначе здание приобретет вульгарный и уродливый вид.
Выбор типа кровли
При проектировании частных домостроений всё чаще выбирают конструкцию крыши в виде горизонтальной плоскости с незначительным уклоном. Она может быть традиционной (неэксплуатируемой) или инверсионной (эксплуатируемой). Застройщик до начала проектирования принимает решение по выбору типа кровли в зависимости от её предназначения.
Традиционная
Неэксплуатируемая плоская кровля – это малопосещаемая площадь дома. Подъём на неё совершают только для ремонта и профилактического осмотра антенн, труб вентиляции и пр. Неэксплуатируемые кровли устраивают там, где возведение двухскатных и более сложных по рельефу крыш экономически нецелесообразно и невыгодно.
Кровельный пирог формируется традиционно. На твёрдое перекрытие (ж/б плиты) сначала укладывают слой из утеплителя, затем гидроизоляцию и лишь потом стелют кровельное покрытие. Для небольших построек плоскую крышу взводят, монтируя деревянное основание из балок и досок, с последующим финишным покрытием из рулонных материалов.
Неэксплуатируемая крыша:
Инверсионная
Эксплуатируемые плоские кровли бывают 3-х видов:
- Первый вид — это крыши с несущественными нагрузками (частные дома), основу которых составляет вес людей, передвигающихся по её поверхности.
- Во втором случае – это кровли, несущие средние нагрузки от стационарного и мобильного оборудования разного назначения.
- Третий вид предназначен для повышенных нагрузок. Это, когда наверху здания устраивают парковку для авто, бассейны, спортивные площадки и пр.
Особенностью кровельного пирога инверсионной крыши является то, что гидроизоляция становится предпоследним слоем, на который укладывают эксплуатируемое покрытие (бетонную стяжку, армированную плиту из бетона, тротуарную плитку или асфальт).
Инверсионная кровля:
Основные составляющие чертежа двухскатной кровли
Можно выделить несколько моментов, которые должны быть отражены на чертежах с двускатной крышей:
- Принципиальная схема стропильной системы. Она предполагает нанесение на чертёж расположения ключевых элементов и их количество, определяя при этом тип необходимого пиломатериала, в том числе следующие:
- Мауэрлат — брус, уложенный на несущие стены здания, являющийся опорным для крепления стропил и распределяющий нагрузку между стропильной системой и стенами;
- Лежень — брус, закрепленный на внутренних стенах постройки, который служит опорой для стоек;
- Стропильная нога или стропило — доска, которая служит элементом формирования кровли. Пара стропил, соединённых между собой, образуют стропильную ферму. Равномерно установленные на крыше фермы в комплексе составляют основу для укладки кровельного покрытия;
Расчёт стропильной системы двухскатной крыши
- Стойка — вертикально установленный брус, который служит опорой для стропил двухскатной крыши, а в кровле ломаного типа также и элементом каркаса для внутренней обшивки;
- Подкос или подстропильная нога — доска или брус, закрепленные под углом к опорному столбу и упирающиеся в стропило, его функцией является распределение нагрузки;
- Затяжка или ригель или схватка — горизонтально укреплённая доска, которая придаёт стропильной ферме жёсткость, выполняя функцию распора;
Схема стропильной системы двухскатной крыши
- Прогон — дополнительный горизонтальный брус для укрепления стропильной конструкции, может быть: коньковым, расположенным по линии соединения стропильных ног или коньку;
- боковым, который фиксирует линию в середине ската.
Кобылка — доска, используемая для удлинения стропила и формирования свеса кровли; Обрешётка — доски, закреплённые на внешнем торце стропил и им перпендикулярно, служит основой для крепления внешнего покрытия.
Макет обрешетки крыши
Расположение ключевых элементов определяет тип стропильной системы двухскатной крыши, который может быть:
- наклонным, предполагающим установку центральной опоры на которой происходит крепление стропильной пары;
- висячим, при котором деревянная стропильная ферма формируется посредством затяжек и подкосов и устанавливается на крышу в готовом виде;
- комбинированным, сочетающим в себе оба способа крепления стропил.
Два основных вида стропильной системы
При планировании строения кровли необходимо учитывать, что при устройстве тёплой крыши потребуется кровельный пирог, то есть материалы для утепления и изоляции, а также элементы их крепления. После составления основного чертежа с расположением элементов необходимо проставить размеры по всем рёбрам конструкции. При этом необходимо учитывать спецификацию пиломатериалов, которые планируется использовать.
- Детализация узлов соединения элементов. Для определения потребности в крепёжных и соединительных материалах, а также для обозначения способа крепления необходимо выполнить чертежи узлов соединения элементов стропильной системы. На основании этих данных составляется спецификация по элементам крепления, включая их характеристики и количество.
Виды крепежных элементов для стропил
Узлы крепления стропил из пиломатериалов
- Конфигурация элементов конструкции. На основании схемы стропильной системы рекомендуется составить подробную спецификацию с прорисовкой каждого элемента конструкции. Данный чертёж-спецификация должен отражать:
- характеристики используемого пиломатериала;
- размеры каждой детали;
- конфигурацию элемента с отметками мест замковых запилов.
Данная информация будет служить основанием, как для закупки материалов, так и для их комплектации при монтаже.
Пример комплектации элементов конструкции при монтаже
Комплектация кровельного покрытия. По факту всех проведённых расчётов составляется план кровли и вычисляется необходимое количество кровельного покрытия требуемого типа, подборных элементов, а также составляющих кровельного пирога при необходимости.
Комплект чертежей и материалов, полученный в результате проведения вышеуказанных действий, будет служить рабочей документацией при строительстве.
Варианты конфигурации кровельного покрытия
