Железобетонные сборные перекрытия – общая информация по монтажу
При выполнении монтажных мероприятий обратите внимание на соблюдение следующих моментов:
- укладку панелей с минимальным зазором между боковыми поверхностями;
- прочность соединения панелей анкерами;
- выравнивание уровня опорной поверхности по периметру капитальных стен;
- контроль правильности монтажа на стены и обеспечение горизонтальности;
- возведение внутренних перегородок после завершения монтажа.
Ширина опирания зависит от материала стен и составляет:
- для панельных конструкций – 10 см;
- для опор из кирпича и пористого бетона – 12 см;
- для внешних несущих стен здания – 25 см.
При выполнении монтажных работ необходимо правильно устанавливать сборные плиты перекрытия.
Недостатком сборных плит из железобетона (как и других жби) является достаточно высокий вес, что значительно ограничивает область их применения в строительстве
Допускаются следующие варианты установки:
- на опорную поверхность двух параллельно расположенных стен опираются короткие стороны плиты. В данном варианте арматура демпфирует изгибающие нагрузки, бетон сохраняет прочность и не растрескивается;
- на три стены, формирующие П-образный контур. Приведенный метод используется при установке крайних плит, контактирующих длинной стороной со стеной. Под влиянием усилий деформируется только консольная сторона.
Характерные ошибки, вызывающие нарушение целостности бетона с образованием трещин:
- опирание панелей по контуру строения длинными сторонами;
- установка плит на три опорные поверхности, расположенные параллельно;
- монтаж изделий на торцевые плоскости двух стен с консольным выносом;
- опирание панелей на торцы отдельно расположенных колонн;
- защемление опорных поверхностей с одной или двух сторон.
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 плита: Крупноразмерный плоский элемент строительной конструкции, выполняющий несущие, ограждающие или совмещенные – несущие и ограждающие, теплотехнические, звукоизоляционные функции.
3.2 перекрытие: Горизонтальная внутренняя несущая конструкция в здании, разделяющая этажи.
3.3 координационный (номинальный) размер плиты: Проектный размер плиты между разбивочными (координационными) осями здания в горизонтальном направлении.
3.4 конструктивный размер плиты: Проектный размер плиты, отличающийся от конструктивного (номинального) размера на нормированный зазор, учитывающий допуски на монтаж и изготовление.
Общие сведения
Что такое железобетон
Таким образом, железобетон представляет собой материал, образованный бетоном и металлической арматурой, расположенной внутри него. В совокупности получается единая конструкция, которая обладает высокой прочностью, благодаря совокупности свойств бетона и металла.
Впервые железобетонные изделия стали патентовать в конце ХIX века. С тех пор прошло более 150 лет, и за это время, конечно же, железобетон серьезно усовершенствовался. Однако, можно с уверенностью сказать, что его «эволюционный» процесс еще не завершен.
Схема армирования изделий
Виды армирования
В наше время железобетонные конструкции армируются не только для увеличения прочности бетона на растяжение, но и на внецентренное и осевое сжатие, кручение и пр. Кроме того, рабочая арматура позволяет уменьшить размер сечения элементов, а также снизить вес конструкций.
Наряду с обычным армированием, на сегодняшний день широко распространены предварительно напряженные железобетонные конструкции. Их особенностью является то, что при изготовлении бетон подвергается обжатию, а сама арматура – предварительному растяжению.
Предварительное напряжение позволяет существенно повысить трещиностойкость, а также снизить деформации элементов конструкций. С предварительным напряжением обычно выполняют большепролетные железобетонные конструкции, а также другие элементы, на которые предполагается большая нагрузка на растяжение.

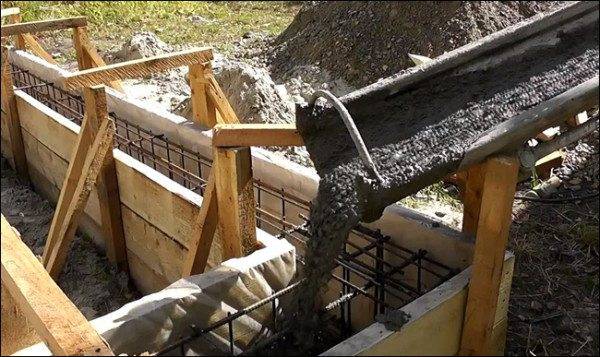

Заливка железобетонного фундамента
Виды конструкций из железобетона
Все существующие железобетонные конструкции можно условно поделить на три типа:
| Сборные | В последнее время пользуются большой популярностью, так как их использование позволяет максимально механизировать строительство. Кроме того, изготовление ЖБИ в заводских условиях позволяет применять прогрессивную технологию приготовления раствора, а также его укладки и обработки. |
| Монолитные | Используются при возведении сооружений, которые не поддаются разделению и унификации. К таким относятся некоторые гидротехнические сооружения, тяжелые фундаменты, сооружения, выполняемые в скользящей опалубке и пр. |
| Сборно-монолитные | Как не сложно догадаться, являются сочетанием монолитного бетона и сборных элементов, которые укладываемого на объекте. Закладные детали для железобетонных конструкций позволяют соединить между собой сборно-монолитные изделия не только при помощи бетона, но и путем сварки металлических элементов. |
По области применения конструкции могут быть:
- для общественных сооружений и жилых домов;
- для промышленных строений;
- для зданий общего назначения.
Как уже было сказано выше, ЖБИ также делятся на:
- Предварительно напряженные;
- Ненапряженные.
Что такое железобетонные плиты
Плиты, используемые для возведения потолка и пола, это особые железобетонные изделия, выступающие опорами. Это неотъемлемые атрибуты абсолютно каждого сооружения независимо от его типа постройки.
Устройство железобетонной плиты перекрытия.
Размеры таких материалов и их марка определяются, прежде всего, условиями среды, в которой они используются, необходимостью применения дополнительной изоляции и нагрузкой.
Железобетонные плиты перекрытия имеют очень хорошее качество и достаточно просто монтируются. Большим преимуществом их является то, что они очень устойчивые и совершенно не проседают.
Для обеспечения лучшей прочности многие железобетонные изделия армируются. Кроме использования обычного армирования зачастую дополнительно может применяться еще и напряженное армирование, которое выдерживает очень большие нагрузки. Такая плита становится более выносливой и долговечной.
Технико-эксплуатационные характеристики
Существуют разные типы плит, отличия между которыми обуславливаются и размерами, и физическими характеристиками. Среди базовых технико-эксплуатационных свойств выделяют прочность, жесткость, а также изоляционные качества. Что касается прочности, то она напрямую влияет на способность плиты выдерживать расчетные нагрузки, находясь в структуре возведенного здания. Высокая жесткость означает, что даже под высоким давлением конструкция не будет прогибаться. Обычно эта характеристика рассчитывается по пролетам для межэтажных перекрытий – установленная плита не должна прогибаться в центральной точке. К слову, с этой характеристикой связана и трещиностойкость. Качественные железобетонные плиты перекрытия не прогибаются и, соответственно, не деформируются. В результате сохраняется структура даже в условиях значительных нагрузок. Изоляция плиты как минимум должна минимизировать прохождение сторонних шумов. Это не прямая задача, и в дальнейшем ее будет эффективнее выполнять специальный шумоподавляющий материал, но, в зависимости от состава, осуществлять функцию звукоизолятора способна и железобетонная структура.
Использование в строительстве
С помощью заливки армопояса нивелируется разность высот между противоположными стенами.
Прежде чем устанавливать плиты перекрытия, нужно подготовить опорные стены. И первым делом сравнивают высоту противоположно стоящих элементов, чтобы разница между ними была не более 10 мм. И если несущие стены слишком отличаются по высоте, то потребуется выровнять их, используя армирующий пояс. Для его установки готовится цементно-песчаная смесь средней вязкости, которую выливают в опалубку, тщательно размешивают и выгоняют пузырьки воздуха. После этого раствором выравнивают поверхность и оставляют сохнуть на срок не менее 21 дня.
По истечении времени можно устанавливать сборные железобетонные плиты. Для этого потребуется кран и несколько строителей. На армирующий пояс наносят цементный раствор и опускают на него с помощью грузоподъемного механизма ЖБ плиту
Далее важно убедиться в правильности монтажа конструкции и с этим поможет строительный уровень и визир. Возможно потребуется заново приподнять плиту и добавить рабочей смеси
Лучше проверять ровность установки сразу, чтобы не пришлось потом удалять ранее положенный бетонный раствор. Строители настоятельно не рекомендуют доливать воду на старую смесь, нужно класть только новый клеящий состав.
Убедившись, что немонолитные армированные бетонные перекрытия установлены ровно, их нужно закрепить, используя анкера, которыми приваривают между собой железобетонные плиты перекрытия. После этого следует залить бетонной смесью щели, которые получаются между плитами, но чтобы она не вытекала вниз, застройщики советуют просыпать их слоем щебенки.
Аэродромные плиты
Бетонная аэродромная плита обозначается аббревиатурой ПАГ. Изделия были спроектированы для строительства аэродромов, военных полигонов, плацдармов, складов и трасс для крупнотоннажного транспорта. Поскольку эти ЖБИ обладают повышенной износостойкостью, прочностью и морозостойкостью, со временем их начали использовать для сооружения автомагистралей, грузовых площадок, мостов.
Бетонные плиты ПАГ изготавливают в соответствии с требованиями ГОСТ 25912-2015 и по рабочим чертежам технической документации.
Основные характеристики:
- класс бетона по прочности на сжатие — В30 (М350-М400), морозостойкость — F200, коэффициент водонепроницаемости — W6;
- расчётная нагрузка — 75000 кг/м2, сейсмостойкость — до 7 баллов по шкале Рихтера;
- армирующие сетки — сталь ВрI, армирующий каркас — ненапрягаемая сталь классов А-II, А-III, Ат-IIIC, напрягаемая арматура классов А-IV, Ат-IV, Ат-IVC, А-V, A-V.
Популярные аэродромные бетонные плиты и их особенности:
- ПАГ-14. Длина изделия — 6000 мм, высота —140 мм, ширина — 2000 мм, объём бетона — 1,68 куб м, масса — 4,2 т.
- ПАГ-18. Масса плиты — 5,4 т, объём бетона — 2,16 куб. м, ширина — 2000 мм, длина — 6000 м, высота — 180 мм.
- ПАГ-20. Продукция имеет высоту 200 мм, для изготовления одной плиты требуется 2,4 куб. м бетона. Длина — 6000 мм, высота — 200 мм, ширина — 2000 мм.
ПАГ укладывают на подготовленное основание. Монтаж непосредственно на грунт не допускается.
Рис. 3. ПАГ-14
Вес плит перекрытия разных размеров
Плиты перекрытия являются одним из самых востребованных строительных материалов. Они представляют собой горизонтальные несущие конструкции, имеющие форму параллелепипеда и делящие здание на этажи. Их основные функции — обеспечение пожаробезопасности, теплозащиты и звуконепроницаемости. Объем, габариты и вес плиты перекрытия зависят от ее предназначения.
Виды плит и их вес
На строительном рынке представлен широкий ассортимент железобетонных разделяющих конструкций, однако специалисты выделяют три основных типа:
- Пустотные внутри имеют цилиндрические пустоты, так называемые воздушные камеры. Их наличие делает панель жесткой и позволяет ей выдерживать значительные механические нагрузки. Воздушные камеры помогают скрыть электрическую проводку, слаботочные сети, а также трубопровод принудительной вентиляции. Также они снижают вес всей бетонной конструкции и, как следствие, уменьшают общую нагрузку на фундамент. Масса пустотной плиты 6х1,5 м составляет около 3 000 кг, что позволяет легко произвести ее монтаж. Бетонные панели с воздушными камерами используются при возведении коттеджей, складов, гаражей, торговых и офисных центров.
- Основным преимуществом сплошного перекрытия является высокая несущая способность. Масса железобетонных плит обычно составляет 7 000 кг, что позволяет обеспечить предельно разрешенную нагрузку выше 800 кгс/м2. Использовать его целесообразно при возведении зданий с массивным каркасом, при строительстве теплотрасс, а также в процессе сооружения непроходных проемов. Недостатком является высокая звукопроницаемость.
- Ребристое перекрытие представляет собой изделие из железобетона П-образной формы, имеющее продольные ребра в верхней части. В строительстве жилых зданий применение не представляется возможным, поскольку они не позволяют создать плоский потолок. Чаще их используют для возведения промышленных и вспомогательных зданий различного назначения. Ребристые плиты перекрытия могут иметь вес от 65 до 2650 кг. Отличаются такие панели наличием усиленного армирующего каркаса, способного выдерживать серьезные нагрузки на изгиб.
Стоимость плит
Цена плит перекрытия различного веса колеблется в пределах от 3 600 до 13 800 руб/шт. Стоимость изделия напрямую зависит от его массы и размеров. Ниже представлены цены московских компаний на пустотные плиты, размер которых составляет 6х1,5 м, а вес – 3 000 кг.
| Компания | Цена, руб/штука |
| ООО «Мега-Торг» | 13 800 |
| ГрандСервис | 12 683 |
| Интернет магазин строительных материалов «Товарищи» | 10 918 |
| ООО «Смоленский кирпич» | 12 300 |
| Завод ЖБИ 4 | 12 358 |
| СтройСервис | 12 649 |
| ПСО ТОР-ЖБИ | 9 735 |
Как правило, доставка продукции осуществляется собственным автотранспортом предприятия, оборудованным манипуляторами, автокранами и низкорамными платформами. Панели из железобетона обойдутся вам дешевле, если вы сумеете самостоятельно организовать их вывоз с территории склада.
stoneguru.ru
Нагрузка на пустотные плиты перекрытия
На практике часто встает вопрос, какую нагрузку способна нести железобетонная пустотная плита перекрытия, не сломается ли она от того или иного напряжения.
В любом случае на нее не должна опираться несущая стена. Капитальные (несущие) стены могут опираться строго либо на фундаментные блоки, либо на такие же стены нижних этажей.
Там где панель нахлестывается на несущую стену, она дополнительно укрепляется – с торцов отверстия пустот заливаются бетоном, а по бокам не рекомендуется делать нахлест более чем на 100 мм, т.е. до 1-ой пустоты.
Нагрузка может быть распределенная или точечная. Для распределенной нагрузки все просто – высчитать площадь плиты в м2, умножить на нагрузку согласно маркировки (как правило это 800 кг/м2) и вычесть собственный вес плиты. Так для ПК 42-12-8 имеем площадь = 5м2. Умножаем на 800 = 4 тн. И вычитаем собственный вес = 1,53 тн. Оставшиеся 2,5 тонны и будут допустимой распределенной нагрузкой. Можно, для примера, залить ее бетонной стяжкой в 20 см.
Для точечных нагрузок привести аналогичный расчет затруднительно, так как несущая способность плиты в случае точечного давления зависит не только от веса тела, но и от точки приложения. Так по краям панели значительно крепче, чем по центру. Обычно рекомендуют не превышать номинальную нагрузку более чем в 2 раза, т.е. до 1,6 тн при отсутствии других воздействий.
На практике чаще приходится рассчитывать комбинированную нагрузку от разных источников, таких как стяжка, мебель, люди, ненесущие перегородки. Тут следует довериться опыту советских НИИ, которые приняли нагрузку «8» типовой, т.е. достаточной для всех «стандартных» случаев использования.
Их расчеты основаны на следующих соображениях:
- собственный вес = 300 кг/м2
- стяжка + заливные полы = 150 кг/м2 (примерно 6-7 см.
- мебель + люди = 200 кг/м2
- стены/перегородки = 150 кг/м2
Если в вашем случае эти показатели существенно превышаются, возможно, стоит задуматься о приобретении панелей с более высокими показателями несущей способности.
Пустотные плиты перекрытия, благодаря армированию и свойствам бетона, распределяют вес давящего на них предмета на большую поверхность, чем фактическая площадь контакта. Так, например, если у Вас перегородка имеет ширину 100 мм., а вблизи нее других нагрузок нет, то давление это распределится по большей поверхности и не выйдет за пределы, заложенные в расчетах предельных норм.
Так же следует не забывать, что помимо постоянных (статических) нагрузок бывают и переменные (динамические). Например, стоящая на полу гиря будет оказывать значительно меньшее разрушительное воздействие, чем упавшая со шкафа. Поэтому динамических нагрузок на панели следует по возможности избегать.
Монолитные конструкции
Предыдущий и данный виды панелей имеют одинаковую сферу применения и устанавливаются там, где есть необходимость создать крепкую постройку, способную выдержать сверхнагрузки. Такая перегородка не содержит полостей и создается непосредственно на стройплощадке по имеющимся точным расчетам, поэтому она может принимать любую конфигурацию и размеры, ограниченные лишь площадью возводимого объекта.
В статье мы подробно описали, какие бывают виды панелей перекрытия, какими стандартными размерами они обладают и где применяются чаще всего, поэтому вы сможете выбрать необходимые изделия для предстоящего строительства и получите прочную долговечную конструкцию, способную прослужить вам не менее столетия.
Нормативные требования
К важным нормативам, которые касаются создания, монтажа и эксплуатации монолитов, установления класса бетона и качества арматуры, относят следующие технические документы:
ГОСТ 13015-2012.
- ГОСТ 12767-94.
- ГОСТ 9561-2016.
- ГОСТ 34028-2016.
- ГОСТ 25192-82.
- ГОСТ 26434-2015.
- СНиП 3.03.01-87.
- СНиП 52-01-2003.
- СП 52-103-200.
- СП 387.1325800.2018.
- СП 371.1325800.2017.
- СП 63.13330.2012.
- СП 70.13330.2012.
Представленные нормативы делают акцент на том, что армирование и заливка монолита всегда должно оформляться Актом, который называется «Освидетельствование скрытых работ».
Подписывается Акт всегда главным инженером объекта и мастером, под руководством которого происходила закладка, связывание, сварка и формирование металлического каркаса бетонного перекрытия.
Здесь уделяется особое внимание отклонениям, которые должны находиться по стандартам в пределах:
- + 20 (мм) – для отдельных рабочих стержней;
- + 10 (мм) – для рядов сетки;
- 15 (мм) – от проектной толщины слоя бетона, 5 (мм) до 200 (мм)-толщины;
- 70 % – и выше (прочность бетонной смеси).
Если состав бетона уже уложен и утрамбован в опалубку, запрещено добавлять воду в состав, чтобы создать подвижность раствора
Линия плоскости монолита не должна быть отклонена больше 30 (мм), поэтому при разметке и формировании опалубки, обращают внимание на точность распределения бетонной смеси. Для стыков поверхностей допустимо отклонение лишь в пределах 3-5 (мм)
Полученные монолитные поверхности распределяют при оценке на 4 основных класса, которые имеют определенные габариты и зависят от марки бетона, стального каркаса и степени сложности их создания.
На готовом монолите не допускается наличие:
- пятен ржавчины и жира, кроме перекрытий класса А7;
- обнаженных участков арматуры и уплотнений бетона, за исключением специально оставленных частей каркаса, для дальнейшего соединения и сварки;
- необработанной антикоррозионными средствами армировки;
- наличие трещин на поверхности, сколов и больших раковин от 4 до 20 (мм).
Помимо выполнения стандартов, необходимо в работе использовать только качественные маркированные материалы. При этом производители должны предоставлять сертификаты, гарантии и всю необходимую сопровождающую документацию на изготовленную продукцию.
Для устранения всех неровностей и формирования гладкой монолитной поверхности, готовой к отделке, разрешается ее шлифовать любым удобным способом.
Как транспортировать и складировать железобетонные плиты
Если плиты вам везет поставщик, то ответственность за целостность изделий будет полностью возложена на него, а вот если вы занимаетесь самовывозом – то тут уж будьте бдительны сами.
Прежде всего, соблюдайте рядность штабелей по высоте, что очень важно именно в случае с плитами перекрытий. Следите, чтобы плита опиралась о дно кузова всей поверхностью, а не частями
Следите, чтобы плита опиралась о дно кузова всей поверхностью, а не частями.
Транспортировка плит перекрытия
Нельзя грузить изделия непосредственно друг на друга. Используйте прокладочные бруски из дерева. Их надо укладывать так, чтобы они не выпали при движении, то есть не под самые края.
Прокладочные бруски для перевозки плит перекрытия
Как уже говорилось, плиты перекрытия желательно монтировать сразу же после поставки на стройплощадку. Если это невозможно, вам придется организовать их правильное хранение. Для этого нужно сделать следующее:
1. Выделить участок для складирования плит соответствующий их длине и выровнять его поверхность.
2. Не выкладывать изделия из железобетона непосредственно на грунт. В идеале сделать подмостки, можно из ненужных поддонов, которых на стройке обычно всегда с избытком.
Хранение плит перекрытия
3. Выгружая плиты, также как и при транспортировке, прокладывайте их деревянными брусками, расположив их в 20 сантиметрах от краев изделия.
4. Постараться сохранить в ходе штабелирования равномерность вертикальной нагрузки.
5. Организовать защиту от осадков. Проще всего закрыть плиты плотной пленкой и обвязать.

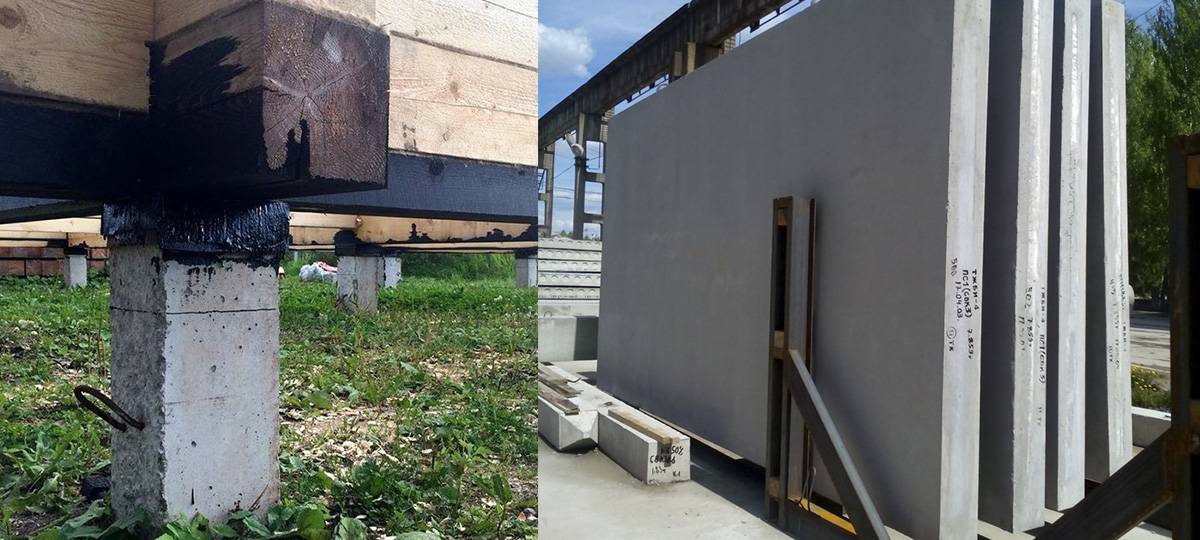

Применение железобетонных изделий
Строительство монолитных домов выросло в несколько раз, спрос потребителей на жб изделия растет. Сегодня ЖБИ применяют для строительства фундаментов – это фундаментные блоки и железобетонные забивные сваи.
В свайный фундамент входят две составляющие: свайные опоры и обвязка – ростверк. Обладает повышенной несущей способностью, в отличие от ленточного.
Стены зданий возводят из жб панелей. Перекрытия выполняют из жб плит. Дороги устраивают дорожными жб плитами. Не редкость сегодня и железобетонные заборы.
На современных заводах освоено производство ПБ (плит перекрытий безопалубочных) с армированием предварительно напряженной арматурой. Плиты перекрытия бывают разной длины, с вырезами. К примеру, обычные ПК, которые производились по старым стандартам, в опалубке, бывают только определенных типоразмеров и имеют непримечательный внешний вид.
Главное достоинство железобетона — это удобство применения, как в массовом строительстве, так и частном. Каждому по силам изготовить самостоятельно бетон, нужны лишь природные материалы и цемент.
Что такое бетон — определение, виды и их применение
Виды ленточных фундаментов и их характеристики
Что такое арматура — описание сортамента для строительства
Какие бывают фундаменты — виды и классификация

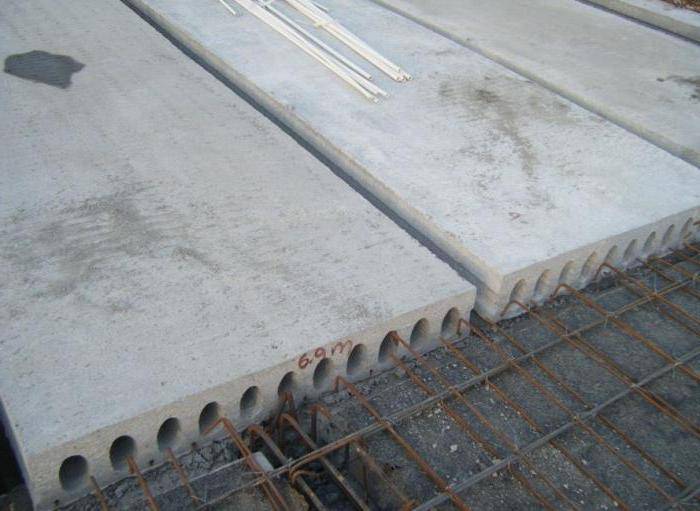

Пустотные плиты перекрытия: размеры, основные виды
Это наиболее распространённый тип железобетонных изделий, который чаще всего выпускается промышленными предприятиями. Благодаря особенностям и разнообразию размеров бетонные плиты многопустотного типа широко применяются для промышленной, многоэтажной и частной застройки. Присутствие полостей помогает справиться с прокладкой коммуникаций и теплотрасс.
Пустотная плита пк: конструктивные особенности (прочитать подробнее)
Практически полностью ровная и гладкая поверхность круглопустотных панелей позволяет не только быстро монтировать межэтажные перекрытия, но и упрощает проведение работ по выполнению напольной стяжки и оформлению потолка. Наличие пустот при этом не влияет на способность плит выдерживать большие нагрузки. В зависимости от внутреннего сечения, а также от формы и диаметра, выделяют полости следующих типов:
- круглые;
- овальные;
- полукруглые.

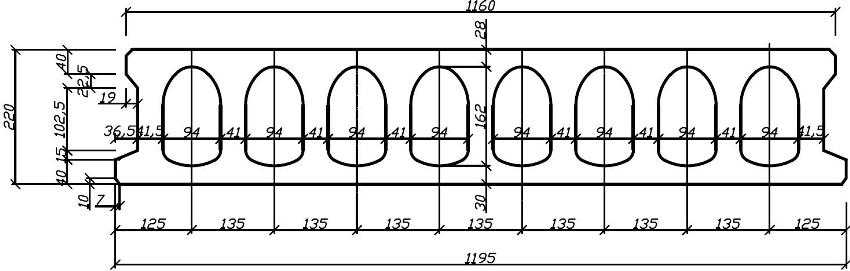

Схематическое изображение размеров пустотной плиты перекрытия. Помимо того, что наличие пустот значительно снижает массу плит перекрытия, пустотные панели отличаются и другими преимуществами, к которым относятся:
- Экономия бетонной смеси при производстве, что снижает себестоимость готовых изделий.
- Хорошие эксплуатационные свойства. Многопустотные плиты перекрытий имеют высокий показатель шумо- и теплоизоляции, которые повышают качество готовой постройки.
- Облегчают процесс прокладки коммуникаций. Пустоты внутри плит используются для прокладывания не только кабелей, но и других коммуникационных магистралей, например, труб разного диаметра.
- Большой выбор размеров и цен ЖБ-плит перекрытия. На производстве можно найти панели практически любого размера, включая и нестандартные габариты, но они будут стоить немного дороже.
- Облегчение всей конструкции. Благодаря тому, что многопустотные плиты имеют меньшую массу, на фундамент будет оказываться небольшое воздействие, что положительно скажется на устойчивости всей конструкции.
Пустотные плиты — это наиболее востребованная разновидность ЖБИ.
Виды бетонных плит

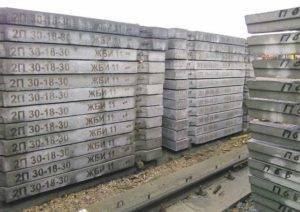

Использование железобетонной дорожной плиты.
Есть две основных группы бетонных плит:
- тротуарная;
- железобетонная дорожная.
Дорожными железобетонными плитами перекрывают городские дороги, автомобильные стоянки и подъезды к строениям. Поскольку эта группа предполагает внедрение в плиту укрепляющей арматуры, становится возможной эксплуатация такой плиты массивной тяжеловесной техникой.
По назначению железобетонные плиты классифицируются следующим образом:
- для постоянных дорог (1П);
- для временных дорог (2П).
Различаются они по составу и способу соединения. Тротуарная плитка имеет значительно больше классификаций, потому что представлена на рынке широчайшим ассортиментом. Зависимо от формы, классификация по ГОСТу осуществляется на:
- квадратные (К);
- прямоугольные (П);
- фигурные (Ф);
- шестиугольные (Ш);
- окаймляющие (О);
- декоративные дорожные элементы (ЭДД).
Существует и покрытие такого рода для людей с ограниченными способностями (для слабовидящих). Оно представляет собой выпуклые шероховатые элементы, которые создают тактильный контакт с ногами пешехода. При выборе такого покрытия, чтобы не растеряться от огромнейшего ассортимента, заранее стоит определить тип и форму элементов, и возможную нагрузку на них.
Виды железобетонных конструкций
Готовые элементы могут быть изготовлены разными по размеру и форме. Существует классификация железобетонных конструкций по типу производства. Монолитные актуальны для возведения гидротехнических и фундаментальных сооружений.
Сборные ЖБИ удобны в работе из-за компактности и относительной легкости. Однако строительство отличается трудоемкостью из-за использования дополнительной арматуры для связывания отдельных элементов. Если строение не ответственное, то достаточно бетонного раствора. Третий вариант ー комбинированный.
Какие бывают по технологии изготовления
Производство железобетона ведется по трем технологиям. Агрегатно-поточный способ подразумевает использование готовых форм, которые последовательно смазывают, и заполняют с армированием. Конвейерный метод отличается большей механизацией процесса, но расчет идет только на типовые панели. Для стендового варианта применяются стационарные формы.
Какие плиты так называются?

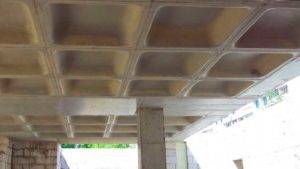

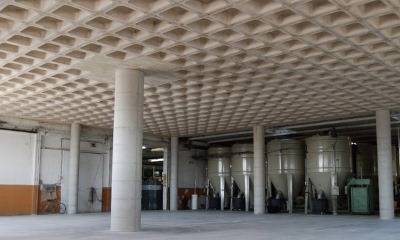

Безбалочное перекрытие — это стройконструкция, изготавливаемая из монолитных плит или набора панелей, опираемых на несущие стены и колонны. Бетонная плита одновременно выполняет и несущую, и ограждающую функцию и характеризуются исключительной устойчивостью на сжатие и излом, способна выдерживать существенные статические напряжения и механические воздействия.
Но при этом, минусом бетона является его низкая сопротивляемость растяжению, поэтому существуют ограничения для его использования в качестве установки перекрытий по длине.
Предварительное натяжение, которое присутствует в безбалочных ЖБ перекрытиях, придает им высочайшую выносливость к изгибающим нагрузкам, и дополнительно, уменьшает объемы возможного образования трещин в толще бетона, что в целом увеличивает долговечность строительного объекта.
Такой метод усиления приводит к уменьшению расчетного пролета безбалочного перекрытия и равномерному распределению моментов по ширине плиты.
Где и когда уместно их устройство?
Необходимость установки безбалочных плит перекрытия определяется индивидуально для каждого строительного объекта на основе выполненных проектировщиками технико-экономического выбора для конкретных условий эксплуатации сооружения, например, для зданий, имеющих сетки колонн 6×6 м и более, при необходимости последующего эффективного использования всех промышленных площадей.
Довольно часто их можно встретить на многоэтажках, возведенных из стеновых панелей. Аналогично такие перекрытия можно увидеть на производственных зданиях, складских помещениях и в гаражах.
В приватном домостроительстве межэтажные перекрытия такого типа используются очень редко, хотя при строительстве крупных коттеджей они применяются довольно часто, особенно если их стены выполнены из монолита.
Строительные нормативы говорят о том, что установка безбалочных перекрытий целесообразна:
- При возведении промышленных зданий, где по типу производственного процесса, требуются ровные потолки, в частности, в обрабатывающих цехах пищекомбинатов, на мясо-молочных предприятиях и рыбоперерабатывающих цехах.
- На многоэтажных жилых и общественных зданиях с сеткой колонн 6х6м.
- На объектах, к которым применяются повышенные требования СЭС, например, большие промышленные холодильники.
- Для зданий, эксплуатируемых в агрессивной среде.
Разновидности
Сборные плиты перекрытия, выполненные из железобетона, бывают следующих видов:
- Шатровые. Такой подвид отличается наличием армированного слоя, благодаря которому существенно снижается расход бетонного раствора и увеличивается прочность конструкции. Шатровые плиты отлично противостоят деформации, но менее надежно сохраняют тепло и слабо поглощают звуки извне.
- Пустотные. Представляют собой плиты с пластинчатыми пустотами, располагающиеся параллельно друг другу. Этот вид считается наиболее распространенным и широко применяется при возведении жилых зданий.
- Сплошные. Железобетонные перекрытия, в которых отсутствуют пустоты. Для них характерна высокая прочность, большой вес и недостаточно хорошая звуко- и теплоизоляция.
Такой тип конструкции меньше всего деформируется благодаря армировке.
Сборные перекрытия из железобетона бывают сварными и вязаными. Первые из них производятся при помощи прямой арматуры, которую крепят газосваркой, а вторые подразумевают использование вязальной проволоки. Делятся немонолитные конструкции и на другие группы:
- бетонные балки перекрытия с заполнением минимального размера;
- элементы, сделанные из настилов, вес которых до ½ т;
- широкие сборные конструкции массой до 2 тонн;
- крупнопанельные, состоящие из элементов, имеющих размеры комнаты.
Виды плит перекрытия
Однако следует помнить, что плиты из бетонных смесей устанавливают на надежные, крепкие опоры, старайтесь также обезопасить их от воздействия влаги.
Существуют различные размеры жби плит перекрытия.
Здесь указаны все требования, которые обязательно соблюдать изготавливая многопустотные железобетонные плиты из легкого или тяжелого, плотного силикатного бетона.
Различают три вида плит перекрытия:
Полнотелые или бетонные — массивные, прочные, лучше других защищают от трещин и нежелательных прогибов, однако обладают низкой способностью к звуко- и теплоизоляции. Используют для строительства гаражей, торговых центров и другом каркасномонолитном строительстве.
- Железо-бетонные в свою очередь делят на однопролетные и многопролетные, сборно-монолитные, грибообразные. Улучшают звукоизоляцию и облегчают отделку внутреннего помещения. Эти плиты чаще всего используют при строительстве многоэтажных домов и общественных
зданий. Размер ребристой плиты перекрытия зависит от длины и ширины помещения. Высота всегда 14-16 сантиметров. - Пустотные самые распространенные ЖБ плиты. За счет армированных ребер и трубчатых пустот они прочны на изгибы, имеют легкий вес в по сравнению с иными видами плит. В пустотах таких плит удобно прокладывать коммуникации. С их помощью строят склады, жилые дома, торговые павильоны.

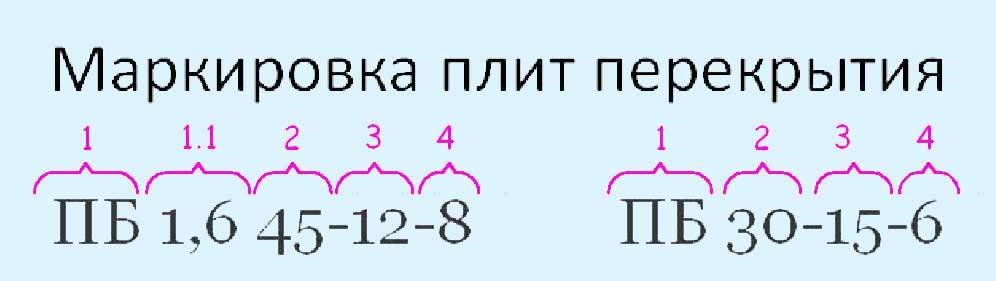

Маркировка плит перекрытия
Чтобы понять какой нужен размер плиты перекрытия можно посмотреть на маркировку. В ГОСТ указаны все необходимые характеристики.
Первые буквы обозначают тип:
ПБ – полнотелые бетонные плиты;
НВ, НВК, 4НВК – ребристые жб плиты;
Третья буква в маркировке указывает на наличие дополнительной стороны опирания плиты:
Первые две цифры это длина в дециметрах.
Вторые две – ширина. Обычно эти параметры завышены на 10-20 мм.
Последняя цифра указывает расчетную нагрузку.
В следующей группе букв и цифр могут указываться дополнительные параметры конструкции, такие как класс арматуры, наличие монтажных петель и проч.
Пример и расшифровка маркировки
Рассмотрим на примере ПК 54.15-8:
ПК – пустотное перекрытие;
54 – длина плиты, дц;
8 – расчетная нагрузка, 7,85кПа (800 кгс/м2)
Размеры и характеристики полнотелых плит указаны в ГОСТ12767-94.
Разделяются по способу опирания:
- 2ПД-6ПД – на две стороны;
- 3ПТ-6ПТ – на три стороны;
- 1П-6П – на четыре стороны.
Первая цифра в маркировке указывает на толщину изделия:
- 1 – 100 мм
- 2 – 120 мм
- 3 – 140 мм
- 4 – 160 мм
- 5 – 180 мм
- 6 – 200 мм
По длине размер бетонных плит перекрытия составляет от 3 до 6,6 м, по ширине – от 1,2 до 6,6 м.
конструктивных элементовмонтажные петликаналы для проводки коммуникаций
Размеры ребристых железобетонных плит перекрытия указываются в ГОСТе 27215-87 для плит 400 мм., в высоту и ГОСТе 21506-87 для предварительно напряженной плиты 300 мм., высотой.
1П – изделие опирается на полку ригеля; различают восемь видов от 1П1 до 1П8, где длина изделия 5,55 и 5,05 м, а ширина – 0,74-2,985 м
2П – изделие опирается на тело ригеля, то есть на опорную балку; размеры плиты всегда 5,95 м по длине и 1,485 м по ширине.
Размеры и величины пустотных плит перекрытия ПК указываются в ГОСТ 9561-91.
Плиты классифицируют по группам, где помимо третьей буквы (Т или К), определяющей количество сторон опирания, пустотные перекрытия обозначают буквами ПГ или ПБ.
Пустоты в плите ПГ должна походить на форму груши, а ПБ – изготавливается по методу непрерывного безопалубочного формования.
В зависимости от вида и размера железобетонной плиты перекрытия, способа ее изготовления, материалов, меняется цена на изделие.
Не стоит забывать про доставку и монтаж, который осуществляется специальной грузоподъемной техникой.
Пустотелые плиты хорошо защищены от возгораний, влаги и гниения. Пустоты не только гасят нежелательные вибрации, но и позволяют легко и удобно проводить коммуникации: электропровод, канализационный стояк и проч.
При монтаже плит, будь то фундамент дома или перекрытие, очень важно рассчитать параметры опирания, чтобы в случае ошибки не случилось разрушения здания. Обычно площадь опирания составляет примерно 12 см с каждой стороны
Заключение
Без качественных ЖБ-плит современное строительство невозможно представить. У конструкторов и архитекторов может быть выбор при обустройстве кровельных покрытий, фундаментной базы, отделки и системы инжиниринга, но основу здания будут формировать именно железобетонные плиты перекрытия с редкими исключениями. Другое дело, что сам процесс выбора среди доступного на рынке ассортимента не так прост. Оценивать приходится и размерные параметры, и технико-эксплуатационные характеристики, а также конструкционные особенности изделий
И поскольку сама по себе плита является не самым удобным в обращении стройматериалом, то важно продумать заранее и технические способы организации ее транспортировки, а также спланировать мероприятия по подъему уже на стройплощадке
