Как штробить стены под проводку

Из чего состоят несущие стены панельного дома

Панель представляет собой железобетонную конструкцию. В ней можно выделить несколько слоев.

Наружный слой

Защищает арматурный каркас от коррозии. Толщина зависит от расположения панели:

• внутреннее — 15 мм;
• наружное (ограждающая конструкция) — от 20 до 70 мм в зависимости от климатических условий.

Каркас из арматуры

Конструкция собирается из продольных и поперечных стержней диаметром 12-14 мм, скрепленных вязальной проволокой. Каркас воспринимает растягивающие усилия, на которые бетон не рассчитан. Прутья расположены там, где такие нагрузки являются наиболее интенсивными — вблизи поверхности стены или перекрытия сразу за наружным защитным слоем.

Разрушение арматурных стержней недопустимо.

Внутренний отделочный слой

Имеется на некоторых панелях. Толщина составляет 15 мм, материал — раствор той же марки прочности, что и в бетоне. Данный слой позволяет обойтись без оштукатуривания панели.

Защитный слой бетона

При отсутствии отделочного слоя за каркасом следует бетон толщиной 1,5 см. Его функция состоит в защите арматуры от коррозии.

Порядок работ и правила расположения штроб

Штробление стен под проводку начинается с составления плана прокладки кабелей. Удобнее всего делать это по плану:

• Определяемся, где будут располагаться выключатели, розетки, куда подводить провода для подключения осветительных приборов (люстры, бра, встроенных светильников).

• Имея план расположения точек, к которым нужно проложить проводку, разрабатываем трассы (о правилах прокладки штроб чуть ниже).
• Переносим разработанный план на стены. Сделать это удобнее всего при помощи карандаша или маркера. Работаем так:
  • Отмечаем места расположения розеток/выключателей, светильников.
  • От них вертикально вверх проводим линии, которые заканчиваются недалеко от угла, образованного потолочной плитой.
  • В этих местах устанавливаются распаечные (распределительные) коробки. Все они соединяются горизонтальной прямой и идут к электрошкафу.

• Все места, где предполагается делать канавки, сверлить дырки для установки подрозетников, распределительных коробок, проверяются на отсутствие проводки. Сделать это можно при помощи детектора проводки. Если вблизи от линии располагаются провода или металлический каркас, сдвигаем ее, вносим коррективы в план.

• Когда все готово, план перенесен на стены и откорректирован, начинается собственно штробление стен под проводку. Сначала проделывают отверстия под подрозетники и распределительные коробки, потом соединяют их штробами.
• Когда все готово под прокладку кабелей, замеряют расстояния, переносят их на план.

После этого можно приступать к укладке и фиксации кабеля в штробах. Предварительно кабели необходимо проверить на целостность изоляции, после укладки повторить проверку (желательно мегаомметром, но можно и провести измерения тестером — прозвонить все жилы не «короткое» и на «землю»). Если все в порядке, можно заделывать штробы раствором. Поле того, как раствор уложен, еще раз проверяют электрические параметры кабелей.

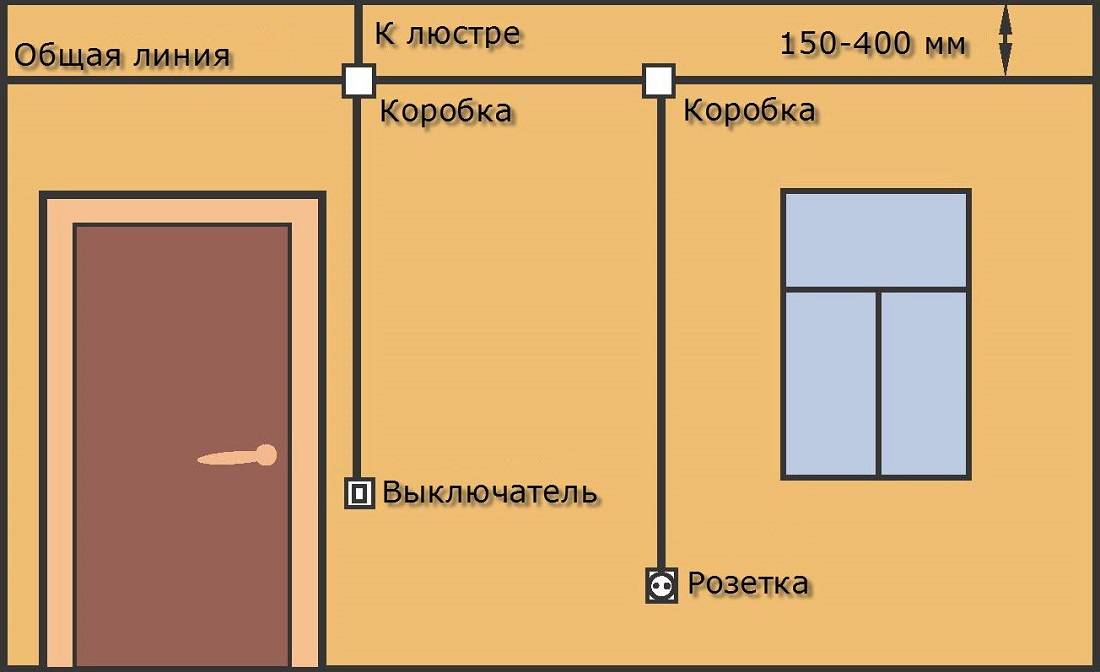

Правила прокладки штроб

Часто в доме или квартире необходимо повесить зеркало, шкафчик, картину. Вбивая гвоздь, необходимо быть уверенным, что в стене не прячутся провода. Потому вся проводка должна подчиняться определенным правилам. Чтобы глядя на розетки/выключатели можно было предположить, где и как проходят провода и не попасть в них. Потому при планировании канавок под прокладку кабеля необходимо соблюдать следующие правила:

• Штробы прокладывают строго вертикально и горизонтально. Наклонные участки возможны только на мансардных этажах — расположенные вблизи скосов участки делают параллельно скосу кровли. Все остальные канавки — или строго вниз, или строго горизонтально.

• Планировать надо так, чтобы не было пересечения канавок.
• При прокладке вверху, вдоль потолка, от угла, образованного плитой перекрытия и стеной, отступают 15-20 см.
• От любого другого угла, дверного и оконного проема отступают не менее 10 см.
• От газовых, канализационных труб, водопровода необходимо отступать не менее 500 мм.

Немного о размерах штробы прод проводку. Глубина канавки обычно — 20 мм, ширина зависит от количества проводов, но  обычно это тоже 20-25 мм. Всегда штробление стен под проводку должно происходить по этим правилам.

Особенности железобетонных стен

Это то, что касается правил прорисовки штраб под проводку. Они универсальны и применимы для всех конструкционных материалов. Есть еще особенности штробления железобетонных конструкций: в них есть арматура. Ее прорезать категорически нельзя.

В железобетонных стенах нельзя нарушать стальной каркас

Параметры штробы при необходимости прокладки в железобетонных конструкциях зависят от глубины залегания металлического каркаса (найти его можно при помощи универсальных детекторов проводки). Иногда в панельных домах лучше сделать лишь небольшое углубление, а проводку скрыть в слое штукатурки. Второй выход — сделать открытую проводку — проложить провода в кабель-каналах или в виде ретро-проводки. Штробление стен под проводку в несущих стенах возможно только при наличии разрешения. А его можно получить в проектной организации, которая проектировала дом.

Штробление строительных конструкций: нормы и требования

Несоблюдение существующих норм при штроблении стен может привести к критическим последствиям: деформации несущих конструкций, повреждению коммуникационных линий.

Подготовка к электромонтажным работам, штробление стен и прокладка скрытой проводки регламентируются действующими строительными нормами СНиП 3.05.06-85.

Первое, что необходимо сделать — составить план разводки электрики в квартире. Обычно это планировка квартиры, на которую при помощи условных обозначений нанесена вся электрика: светильники, розетки, распределительные коробки, выключатели и трасса прохождения соединительных линий. Схема электроразводки в перспективе пригодится при проведении отделочных работ, чтобы случайно не просверлить кабель и не забить в него гвоздь.

Важно знать:

1. В панельном доме категорически запрещено штробить несущие железобетонные стены. Это может привести к появлению трещин и снижению прочностных характеристик конструкции.
2. В панельном доме нельзя штробить плиты перекрытия. Если требется сделать проводку в полу, эту задачу можно решить иначе — залить стяжку из бетона и проложить в ней канавки для проводов. Штробить потолок в панельном доме тоже запрещено — можно задеть рабочую арматуру железобетонных плит.
3. Штробы в наклонном перекрытии (например, на мансарде) необходимо прорезать параллельно линии наклона поверхностей.
4. Ширина борозды не должна превышать 3 см, глубина может составлять от 2 до 2,5 см.
5. Длина борозды от распределительной коробки до электроприбора или выключателя не должна превышать 3 м.
6. Пробивать штробы под кабель можно только по горизонтальной или вертикальной линии, параллельно основным конструкциям здания. Выверить ровную линию можно при помощи строительного уровня.
7. Штробы не должны проходить по косой или по кривой. Допускается максимум один изгиб под прямым углом на пути от распределительной коробки к осветительным приборам или розетке. Каждый перегиб представляет собой опасность перегрева проводника в месте сгиба.
8. При устройстве горизонтальных борозд необходимо соблюдать расстояние до плит перекрытия — минимум 15 см, а от системы теплоснабжения и и газовых труб — 40 см.
9. При прокладке вертикальных борозд должен быть соблюден отступ минимум 100 мм до дверного прохода и оконного проема.
10. Нельзя пробивать борозды в углах помещения. Существует риск ослабления прочности конструкции здания и возникновения аварийной ситуации.

Постановление Правительства 508-ПП (пп.10.3 и 10.11) гласит, что при перепланировке жилища в многоквартирном доме запрещается нарушать прочность и устойчивость несущих стен во избежание риска их разрушения. Документ также запрещает устройство горизонтальных штроб в стеновых панелях и плитах перекрытий многоквартирных панельных домов.

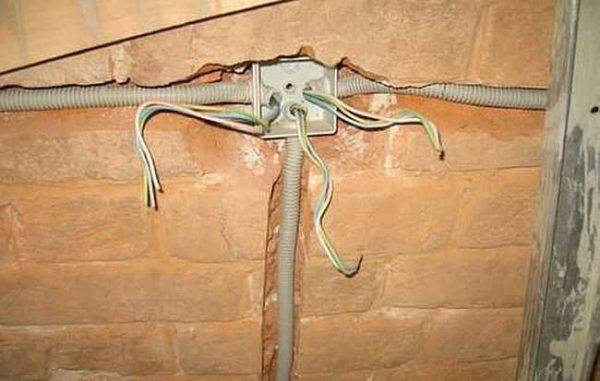

Штробление стен из кирпича

Если речь идет о прокладке проводки в доме, где еще не проводились отделочные работы, то обычно на кирпичных стенах штробу не делают. Поверх стены закрепляют плоский кабель с жилами нужного сечения, который затем закрывается штукатуркой. Обычно она имеет толщину не менее 3 см, чего более чем достаточно для прокладки кабелей 3*2,5 или 3*4. Большие все равно редко используются.

Если же по каким-то причинам вас такой вариант не устраивает или хотите проложить кабели в гофрошланге, штробление стен под проводку происходит точно также и теми же инструментами что и для бетона. С той лишь разницей, что режется кирпич проще и быстрее.

Штрабы в кирпиче делать проще.

Требования и нормы для проведения штроб

Прежде чем выбирать инструмент и приниматься за работу, необходимо составить чертеж разводки электрики в квартире или частном доме с учетом строительных норм (требования регламентирует СНиП 3.05.06-85).

На схеме нужно указать месторасположение всех осветительных приборов, распределительных коробок, розеток, выключателей и трассу, по которой будут проходить соединительные провода.

Схему разводки обязательно сохраните на будущее, чтобы при необходимости вбить гвоздь в стену не гадать, попадете в провод или нет (+)

Важные нюансы:

Глубина борозд не должна превышать 2-3 см, а ширина – 3 см.
Максимальная длина одного канала от распределительной коробки до выключателя или прибора – 3 м.
Провода и, соответственно, штробы под них можно вести только по вертикали и горизонтали, выверяя уровнем параллельность с основными конструкциями здания. А вот сокращать расстояние «напрямую» с помощью косых и тем более волнистых линий – нельзя

Исключением из этого правила может стать только разводка проводов в мансардной комнате – в этом случае бороздки пробивают параллельно линиям наклона стен.
Минимальный отступ от плит перекрытия до горизонтальных штроб должен быть не менее 15 см, а от тепло- и газотрасс – минимум 40 см.
По вертикали проводка должна проходить на расстоянии 10 см и больше от дверных и оконных проемов.
Важно спланировать разводку так, чтобы у проводов было как можно меньше изгибов на пути от распределительных коробок к осветительным приборам или розеткам. В идеале, вести путь нужно по прямой от коробки или использовать не более одного перехода под прямым углом.
На несущих стенах, плитах перекрытиях и по углам штробить нельзя – это может ослабить прочность конструкций всего здания и привести к аварии.

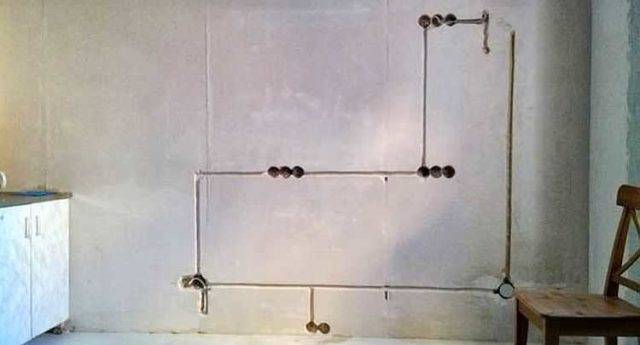

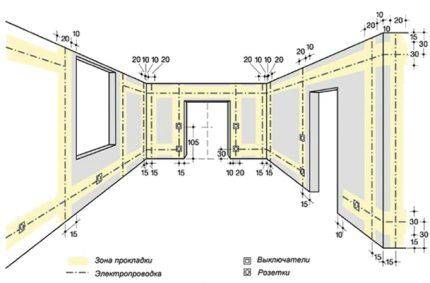

Оговоренные в ПУЭ ограничения наглядно продемонстрирует следующая фото-подборка:

Если вы выполните чертеж и последующее штробление с соблюдением этих правил, скрытая проводка будет работать без проблем и сбоев.

Зубило и молоток

Прибегать к пробиванию штробы зубилом и молотком стоит в самом крайнем случае. Ведь и с лучшим инструментарием работа будет весьма трудоемкой. Преимущество данного метода в том, что не требуется никакого электроинструмента. Все что нужно – зубило с победитовой кромкой и тяжелый молоток. Естественно, потребуется запастись терпением. Так как проштробить дедовским способом бетонную стену быстро не получится, хотя делается это достаточно просто. Нанесением ударов молотком по головке зубила перемещая режущую кромку в направлении вырубаемой части. При каждом перемещении зубила режущую кромку сдвигают на половину ее длины по линии разметки. Можно выбивать бетон под углом к центру канавки.

Особенности штробления

Нарезка штробы имеет свои нюансы и нестандартные ситуации, при возникновении которых существуют, отличающиеся от общих, стандарты и правила.

Штробление стен под кондиционер

Чтобы установить бытовой кондиционер, который имеет два стандартных блока, понадобится штроба с особыми размерами. Ширина такой бороздки не менее 60мм, глубина — 50 мм.

Это нужно для того, чтобы вся проводка и другие элементы, необходимые для подключения кондиционера, свободно поместились в штробу и при этом не повредились.

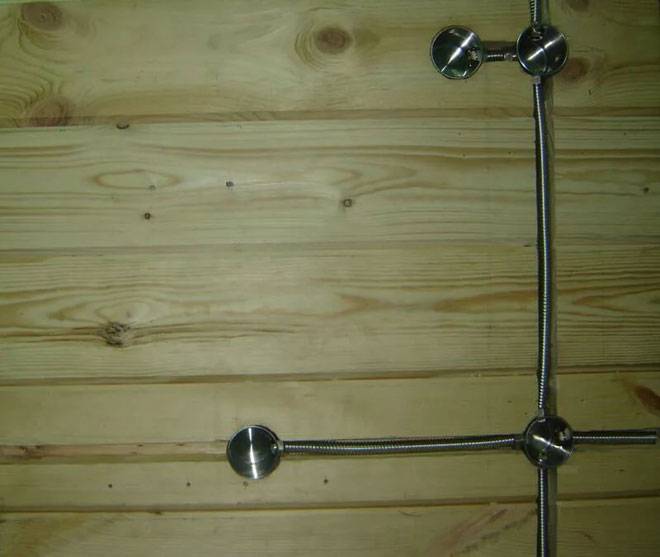

Штробление деревянных стен

Правила техники пожарной безопасности запрещают штробить стены в деревянных зданиях, это касается и бань. При коротком замыкании возникает риск воспламенения стен от проложенной в них электропроводки. В этом случае используются специальные кабель-каналы.

Штроба в кафельном полу

Иногда приходится прокладывать проводку по уже приклеенной кафельной плитке. Такая работа выполняется только болгаркой или штроборезом с установленными на них алмазными дисками. Перфоратор или дрель не подойдут для этой цели, так как их применение может привести к появлению в кафеле сколов и трещин.

Монолитные стены

Штробление в монолитной основе может быть опасным для всей конструкции строения. Это связанно с тем, что все стены такого здания несущие и создают единую конструкцию. Их каркас из арматуры соединен друг с другом. Любое его нарушение может привести к катастрофическим последствиям.

Такие работы выполняются только в случае крайней необходимости, с получением соответствующих разрешений и с привлечением специализированных организаций.

Организация должна иметь лицензию на проведение штробления в монолитных стенах, профессиональный и исправный инструмент, квалифицированных работников.

Watch this video on YouTube

Watch this video on YouTube

Штробление потолка в панельном доме

Можно ли вообще штробить потолок и пол в панельном доме? Чтобы ответить на этот вопрос, нужно обратиться к ГОСТу и пункту запрещающем нарушение целостности конструкции строения, из-за которых может произойти обрушение.

Проведение таких работ в панельном доме подходит под этот пункт и несет в себе риск обрушения. Отсюда вывод: штробление потолка и пола в панельном сооружении запрещено.

Но специалисты все же допускают, что одиночная борозда имеющая глубину не более 10 мм., для подключения точки освещения, возможна, если других способов разместить проводку нет.

Как избавиться от пыли?

Защитить от большого количества пыли сможет инструмент идущий в комплекте с пылесборником. Тратиться на такое оборудование для проведения одного сеанса штробления нет смысла. Избежать сильного запыления помогут некоторые советы от профессионалов:

• Во время изготовления штробы использовать воду для смачивания места резки. Вода может подаваться по шлангу или при помощи напарника, который будет лить ее из любой тары.
• Использовать бытовой пылесос для сбора мелких частиц.
• В месте проведения работ закрыть поверхность пленкой.
• На дверь повесить мокрую ткань, а перед ней положить влажный коврик. Это поможет минимизировать попадание пыли и грязи в соседние комнаты.

Принимая во внимание советы и рекомендации специалистов, следуя нормам и не нарушая правила, штробление поверхности можно произвести самостоятельно. Исключая те случаи, где без помощи профессионалов всё-таки не обойтись

Как провести проводку в квартире своими руками?

Делаем открытую ретро-проводку своими руками

Какой лучше выбрать детектор скрытой проводки?

Разводка и скрытие телевизионного кабеля в квартире

Как выполнить прокладку силового электрического кабеля в земле

Как закрепить провода силового кабеля на стене — все способы

Правила проведения работ

Не следует начинать штробление до выполнения подготовительных работ. На этапе составления схемы правильно рассчитывают количество, выбирают расположение элементов электрической сети. Наличие каждой точки должно быть необходимым. Размещать большое количество розеток на 1 стороне нецелесообразно. Нужно учитывать материал стены, правильно подбирать диск для болгарки.

Нормы и ограничения

При штроблении стены стоит учитывать следующие требования:

1. Глубина канала должна составлять 2-3 см, ширина — 3 см.
2. Максимальное расстояние между точкой питания и распределительной коробкой составляет 3 м. Штробы укладывают вертикально или горизонтально. Параллельность распространения оценивают строительным уровнем. Укорачивать кабель путем наклонной укладки нельзя. Это относится и к волнообразному способу. Исключением являются мансардные помещения со скошенными потолками.
3. Расстояние между штробой и оконным или дверным проемом должно превышать 10 см. От горизонтального канала до плиты перекрытия оставляют 15 см. Между газовой или отопительной трубой и штробой должно оставаться расстояние в 40 см.
4. Нельзя проделывать каналы во внутренних несущих стенах. Штроба нужной глубины не влияет на внешние стены, однако перегородка может разрушиться.
5. Исключается штробление железобетонных плит. Эта процедура нарушает их целостность, несущую способность.
6. При штроблении потолка стараются делать канал минимальной длины.
7. Проделывать углубления в напольном покрытии нельзя. Рекомендуется скрывать проводку в бетонной стяжке. Однако и этот метод нельзя назвать оптимальным. Замена перегоревшего кабеля будет отнимать много времени и сил.

Этапы основного процесса

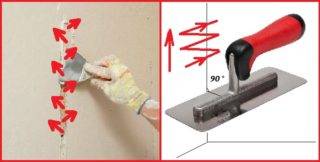

Гипсовую штукатурку следует наносить от центра «елочклой». Снимать излишки раствора нужно гладилкой, держа ее под углом 90°

После окончания подготовительных работ проверяют, чтобы помещенная в канавки проводка не выступала за вертикальную/горизонтальную поверхность. В местах, где провод недостаточно утоплен, нужно повторно пройтись строительным инструментом.

Заделка осуществляется по следующей технологии:

Развести строительную смесь в соответствии с тем, как это указано в прилагаемой инструкции по применению. Готовить ее лучше порциями, поскольку вещество быстро застывает. Наносить на поверхность в местах точечной фиксации.
После того как гипс застыл и надежно удерживает проводку, замешивают штукатурку. Каждая ее разновидность обладает своим пределом толщины слоя. Если требуется слой толщиной более 500 мм, процесс осуществляется в несколько этапов.
Наносится вязкая смесь небольшим шпателем перпендикулярно штробе и кабелю. Заделывается и разравнивается до тех пор, пока заделанная канавка не начнет совпадать с поверхностью стены.
Если домовладельцы далее будут красить поверхности, заделанные участки дополнительно обрабатывают полосками стекловолокна, армирующей лентой, строительным бинтом или серпянкой

Поверх накладывается еще слой штукатурки, это важно учитывать при выравнивании поверхности.
После того как все слои хорошо просохли, можно приступать к повторной грунтовке поверхности. Если штукатурка дала небольшую усадку, не стоит переживать, это нормальный процесс.

Требования к работе

Перед тем как переходить к штроблению стен, необходимо учитывать следующие нормы и требования согласно СП 76.13330.2016 «Электротехнические устройства», актуализированная редакция СНиП 3.05.06-85 и рекомендаций опытных электриков:

• Трасса должна проходить строго вертикально и горизонтально, никаких косых линий быть не должно.
• Поворачивать трассу от одной «электрической точки» к другой допускается 1 раз (к примеру, от распределительной коробки к розетке). Чем больше перегибов, тем больше опасных зон залегания кабеля, т.к. в месте сгиба проводник будет сильнее нагреваться.
• Максимально допустимая глубина канавки – 26 мм, ширина – 30 мм, длина – не более 3 метров (имеется в виду от распред коробки).
• Отступайте от батарей отопления и газовых труб не менее 40 см, от двери – 10 см, а от потолка либо пола не менее 5 см (но лучше также 10).
• В панельном доме запрещено делать канавки под кабель в несущих стенах. Штробить железобетонную перегородку категорически запрещается, т.к. это может повлечь за собой разупрочнение конструкции, появление трещин и дальнейшие неблагоприятные последствия. К тому же это запрещает Постановление Правительства Москвы от 8 февраля 2005 г. N 73-ПП «О порядке переустройства помещений в жилых домах на территории города Москвы». А также Постановление правительства № 508 (Пункты 11.3 и 11.11 Приложения №1).

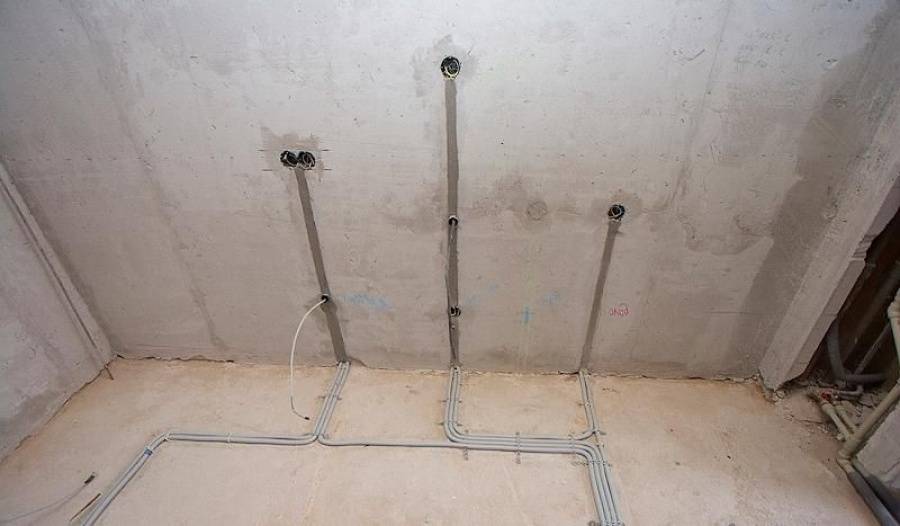

• Если Вам нужно провести проводку по полу в панельном доме, делать штробу в плите перекрытия категорически запрещено. Единственный выход из ситуации – залить бетонную стяжку и предусмотреть в ней углубление для проводов. Что касается потолка, его штробление допускается только по кратчайшему пути к светильнику.
• Если нужно сделать штробу в наклонном перекрытии, к примеру, мансарде, линия должна проходить параллельно стыку поверхностей.

Учитывая все эти нормы и требования, Вы сможете правильно сделать штробу под электропроводку, чтобы последняя была безопасной, долговечной и удобной в обслуживании. Далее мы расскажем о том, как осуществить штробление стен наиболее популярным инструментом – штроборезом, предоставив пошаговую инструкцию в картинках!

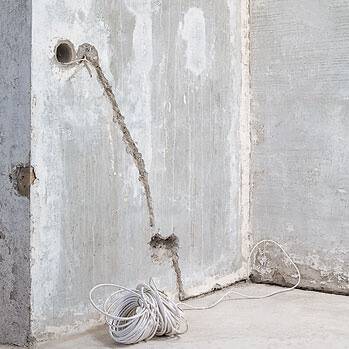

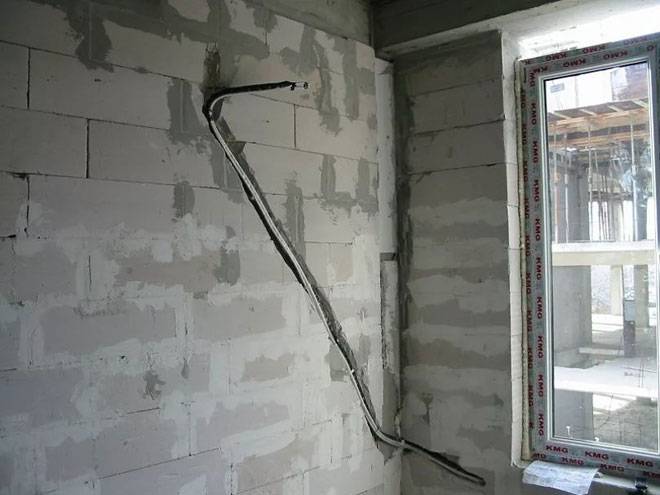

Неправильный электромонтаж

Инструменты для штробления стен

При домашнем ремонте многие сталкиваются с вопросом – как штробить бетонную стену под проводку, своими руками. Для этого существуют различные инструменты, конкретно о которых будет указано ниже.

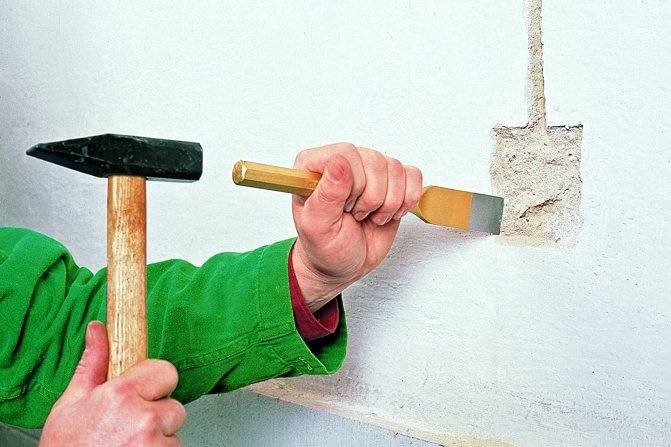

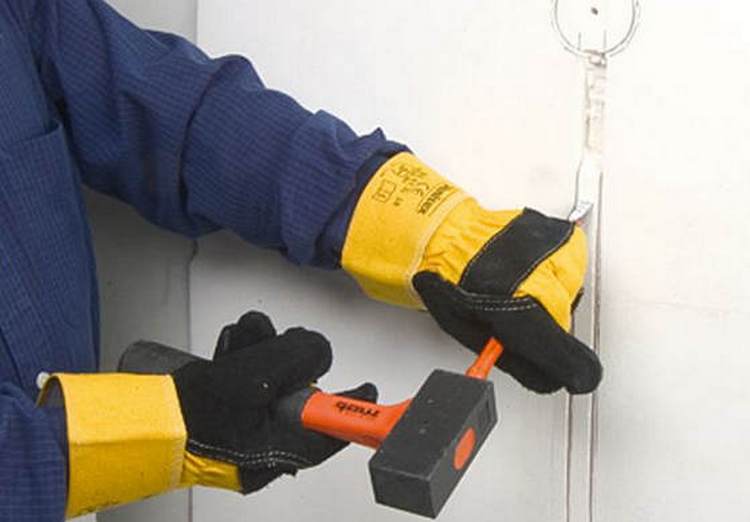

Молоток и зубило – идеальные напарники

Данная работа выполняется отдельными этапами. Сначала нужно зубилом на одну или две ширины его шпиля наметить края штроб. Затем, поставив острие поперек канавки, необходимо выбить небольшой кусок стены в глубину. Далее можно действовать двумя способами – снять сначала весь верхний слой намеченного углубления и лишь потом выбивать глубину канавки, или «копать» поглубже до конца после каждых сантиметров снятого верхнего слоя.

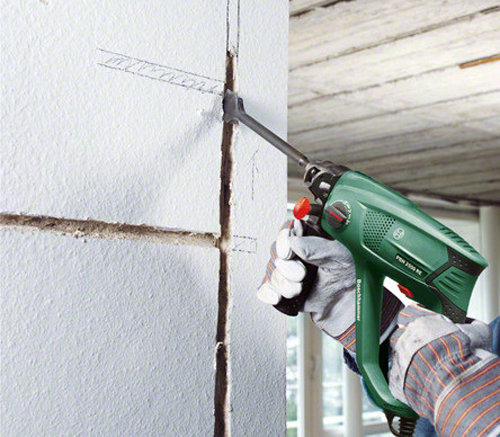

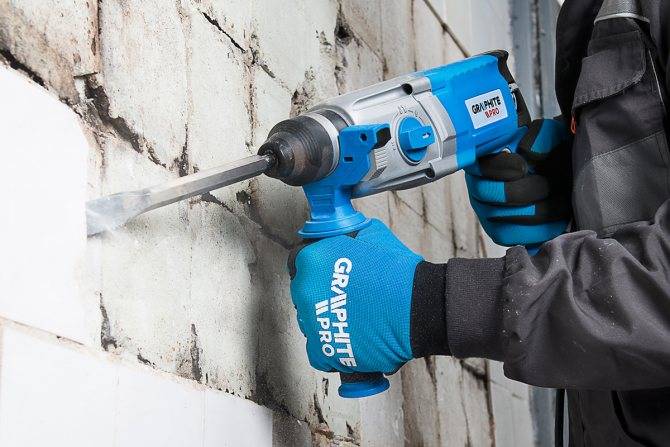

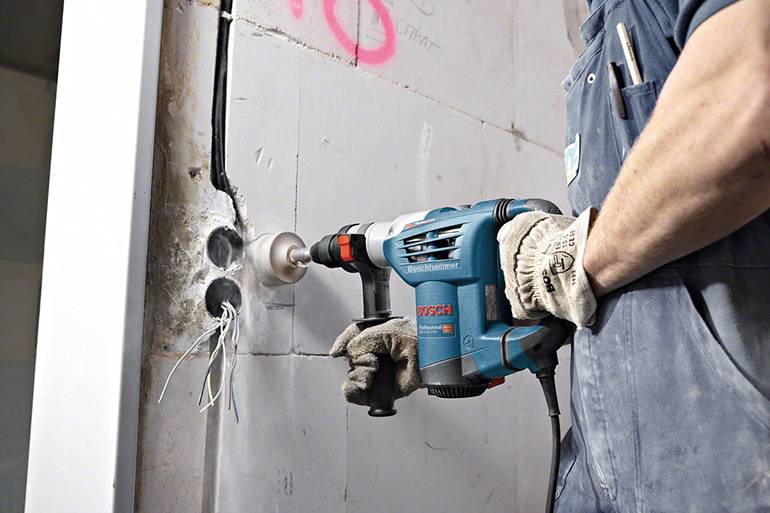

Перфоратор. Он же ударная дрель

Для выполнения штробления этим инструментом нужны три насадки – два бура разной длины и лопатка. Сначала необходимо просверлить отверстия глубиной 2.5 см по всей длине намеченной линии. Они должны быть равномерно расположены на расстоянии 1-1.5 см друг от друга. Затем, сменив бур на лопатку, пройтись по борозде от точки к точке, образовывая сплошную канавку. Работать перфоратором можно быстро и чисто. И после окончания работ получится магистраль заданной глубины и ширины. А непривлекательный внешний вид впоследствии можно будет замаскировать шпатлевкой.

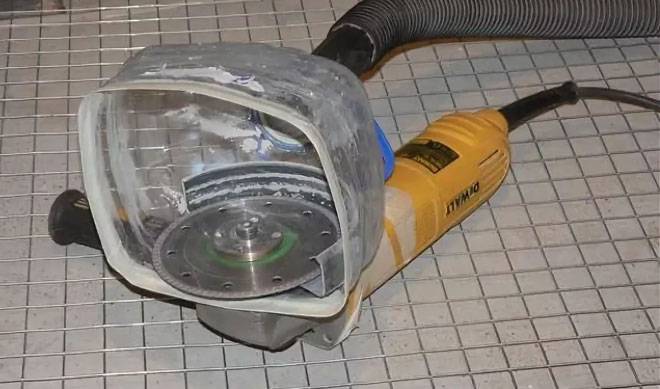

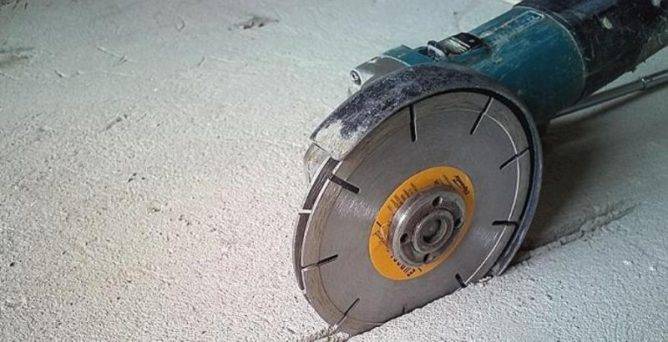

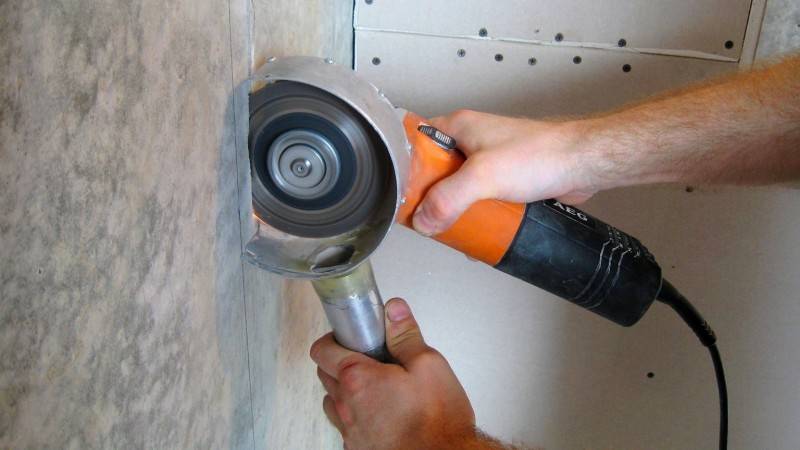

Универсальная болгарка

Для того чтобы использовать болгарку в штроблении, ей нужен алмазный диск. Качественная резка таким диском выделяется особой точностью и в процессе не оставляет ни сколов, ни трещин на рабочем материале. Немаловажным фактором также является снижение уровня шума.

Сначала нужно сделать параллельные надпилы, которые будут четкими границами будущей штробы. Ширина между ними должна соответствовать стандартным размерам необходимым для укладки кабеля. Потом с помощью зубила или перфоратора углубить борозду до желаемых размеров. Отличия между предыдущими способами, по сути, минимальны. Однако края штробы получаются ровными

Это очень важно, когда повреждение материала стен требуется свести «к нулю». Но, следует учесть, что болгарка дает очень много пыли, которая через короткое время может покрыть всю комнату

Чтобы этого избежать, можно привлечь человека со строительным (не бытовым!) пылесосом, который будет держать всасывающую трубу близко к очагу запыления.

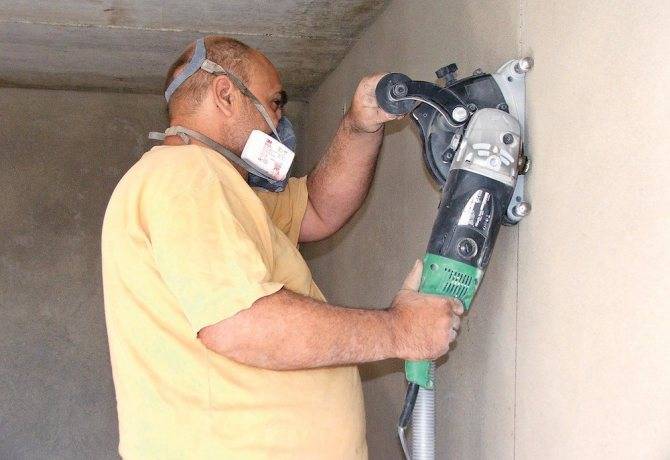

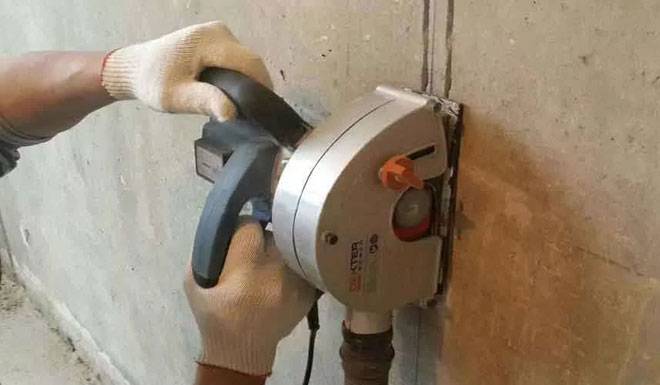

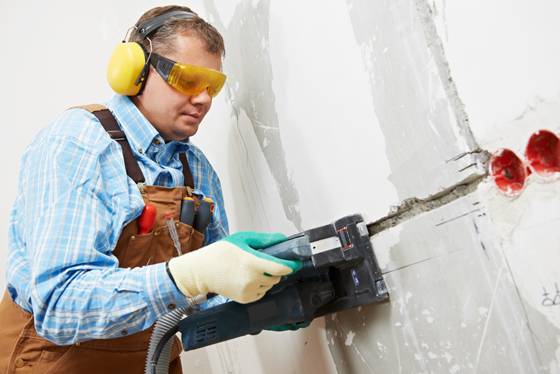

Штроборез, или как проштробить стену под проводку без пыли

Штроборез является инструментом, который вобрал и модифицировал все достоинства болгарки, необходимые для резки борозд в стене. У него есть два алмазных круга, расстояния которых могут регулироваться, в зависимости от нужных размеров борозды. Специальный мощный кожух закрывает сверху оба круга более чем наполовину. И при вхождении кругов в стену, этот кожух, полностью примыкая к стене, изолирует пространство резки. А образующаяся пыль вытягивается через предусмотренный отвод для пылесоса. После прорезки краев, лишний материал все же придется выбирать перфоратором. Однако края получатся идеально ровными и без лишней пыли. Главным минусом является цена инструмента, которая для домашних условий будет слишком завышенной.

Инструменты для штробления стен

При домашнем ремонте многие сталкиваются с вопросом – как штробить бетонную стену под проводку, своими руками. Для этого существуют различные инструменты, конкретно о которых будет указано ниже.

Молоток и зубило – идеальные напарники

Данная работа выполняется отдельными этапами. Сначала нужно зубилом на одну или две ширины его шпиля наметить края штроб. Затем, поставив острие поперек канавки, необходимо выбить небольшой кусок стены в глубину. Далее можно действовать двумя способами – снять сначала весь верхний слой намеченного углубления и лишь потом выбивать глубину канавки, или «копать» поглубже до конца после каждых сантиметров снятого верхнего слоя.

Перфоратор. Он же ударная дрель

Для выполнения штробления этим инструментом нужны три насадки – два бура разной длины и лопатка. Сначала необходимо просверлить отверстия глубиной 2.5 см по всей длине намеченной линии. Они должны быть равномерно расположены на расстоянии 1-1.5 см друг от друга. Затем, сменив бур на лопатку, пройтись по борозде от точки к точке, образовывая сплошную канавку. Работать перфоратором можно быстро и чисто. И после окончания работ получится магистраль заданной глубины и ширины. А непривлекательный внешний вид впоследствии можно будет замаскировать шпатлевкой.

Универсальная болгарка

Для того чтобы использовать болгарку в штроблении, ей нужен алмазный диск. Качественная резка таким диском выделяется особой точностью и в процессе не оставляет ни сколов, ни трещин на рабочем материале. Немаловажным фактором также является снижение уровня шума.

Сначала нужно сделать параллельные надпилы, которые будут четкими границами будущей штробы. Ширина между ними должна соответствовать стандартным размерам необходимым для укладки кабеля. Потом с помощью зубила или перфоратора углубить борозду до желаемых размеров. Отличия между предыдущими способами, по сути, минимальны. Однако края штробы получаются ровными

Это очень важно, когда повреждение материала стен требуется свести «к нулю». Но, следует учесть, что болгарка дает очень много пыли, которая через короткое время может покрыть всю комнату

Чтобы этого избежать, можно привлечь человека со строительным (не бытовым!) пылесосом, который будет держать всасывающую трубу близко к очагу запыления.

Штроборез, или как проштробить стену под проводку без пыли

Штроборез является инструментом, который вобрал и модифицировал все достоинства болгарки, необходимые для резки борозд в стене. У него есть два алмазных круга, расстояния которых могут регулироваться, в зависимости от нужных размеров борозды. Специальный мощный кожух закрывает сверху оба круга более чем наполовину. И при вхождении кругов в стену, этот кожух, полностью примыкая к стене, изолирует пространство резки. А образующаяся пыль вытягивается через предусмотренный отвод для пылесоса. После прорезки краев, лишний материал все же придется выбирать перфоратором. Однако края получатся идеально ровными и без лишней пыли. Главным минусом является цена инструмента, которая для домашних условий будет слишком завышенной.

Что учесть перед тем, как начать работу?

Прежде, чем сделать штробу в стене, убедитесь, что на пути новой проводки не лежит старый кабель, а если он есть, проверьте, обесточен ли он. Определить это поможет специальный индикатор. Далее тщательно подготавливаем стены. Удаляем остатки старых обоев и других отделочных материалов, которые могут забить кожух рабочего аппарата и привести к короткому замыканию. Следующий этап – подготовка эскиза с пометками расположения будущей проводки, плана разводки выключателей и розеток.

Прежде, чем штробить зачищенные стены, при помощи рулетки и карандаша намечаем путь прокладки проводки и дополнительных элементов. Чтобы сэкономить время, используйте лазерный уровень. Если процесс работы от начала до конца выполняете лично вы, ознакомьтесь с нормативным документом СНиП 3.05.06-85, где подробно расписано, как правильно штробить стены. Выполнение прокладки проводов проводится параллельно основаниям конструкции – строго вертикально или горизонтально. Наклон штробы под углом допускается при прокладке электронных проводов в наклонных стенах (в мансардах).

https://youtube.com/watch?v=iUVW-YrqAlI

Согласно нормам, горизонтальное штробление проводится на расстоянии 150 мм от плит перекрытия, вертикальное – на расстоянии не менее 100 мм от дверных и оконных проёмов, а от газовых труб отступите не менее 400 мм. Глубина и ширина штробы – не менее 25 мм, зависит от толщины кабеля. Для кабеля толщиной 1 см на 3 жилы глубина должна составлять 3–4 см. Средняя длина штробы – 3 м. Советуем спроектировать план разводки таким образом, чтобы свести к минимуму количество поворотов штробы к выключателю и розеткам. В идеале, у вас должен получиться один поворот от распределительной коробки до розетки или выключателя. Делать горизонтальные борозды в несущих конструкциях запрещено, это правило касается всех стен панельного дома.

Основные моменты учтены, приступаем к работе, а для соблюдения техники безопасности надеваем респиратор, защитные очки, открываем форточки для проветривания. Чтобы сэкономить время на последующей перепланировке, перед финишной отделкой отметьте при помощи маркера и рулетки расстояние от углов стен и потолка до штроб, сфотографируйте полученный эскиз. Так вы будете знать, где проходит проводка, и не ошибётесь с выбором места под дюбель или гвоздь.

Какими бывают стены в домах и квартирах

При выборе технологии штробления необходимо узнать, из какого материала построено здание.

Древесина

Проделывать каналы в таком материале нежелательно, однако иногда без этого действия обойтись не получается. От правильности выполнения работ зависят защищенность кабелей, пожаробезопасность проводки. Лучшим решением является отказ от штробления в дереве в пользу наружной укладки или использования кабель-каналов.

Бетон

Стены из прочного материала с трудом поддаются механической обработке. Каналы рекомендуется проделывать штроборезом (штраборезом). При отсутствии такого инструмента допускается использование болгарки с диском по камню. Штробление в таком случае отнимает больше времени и сил.

Газобетон

Трудности при формировании каналов в мягком материале возникают редко. Рекомендуется применять болгарку с алмазным кругом или штроборез. Можно заменить их самодельным приспособлением, имеющим вид согнутой металлической трубы с выступом для углублений с одной стороны, рукояткой — с другой. При использовании болгарки возникает много пыли, поэтому стоит позаботиться об устройстве для ее быстрого удаления.

Кирпич

Работу с кладкой нельзя назвать простой, ведь материал устойчив к механическому воздействию. Скрытую проводку в кирпичных домах делают редко. Чаще всего кабель фиксируют поверх кладки, после чего заделывают слоем штукатурки. Последняя должна иметь толщину более 3 см, чего достаточно для стандартных кабелей.

Гипсокартон

Лист слишком тонок, поэтому штробить его невозможно. Провод прячут под гипсокартонной конструкцией, прикрепляя его к металлическому каркасу. Единственно возможным вариантом является формирование посадочных мест для розеток и выключателей перфоратором.

Монолит

Такие стены обладают теми же свойствами, что и бетонные. Рекомендуется применять штроборез, при его отсутствии — болгарку. Во время работы образуется большое количество пыли, поэтому нужно использовать средства защиты органов дыхания и зрения.

Кафель

Плитку часто используют для отделки кухонь и санузлов. Иногда возникает необходимость укладки кабелей в этом материале. Штробление кафеля не вызывает проблем, однако болгарку нужно снабжать алмазными дисками.

Итого и полезные видеоролики по теме

Лучше один раз увидеть — предлагаем вам понаблюдать за работой мастеров, которые используют для штробления самые разные инструменты. Мы также ознакомим вас с практическими советами по решению различных ситуаций, которые могут возникнуть при монтаже проводки.

Мастер-класс по штроблению бетонных стен:

Перфоратор занимает лидирующие позиции не только по уровню шума (до 100 дБ), но и по эффективности штробления. Следующее видео подробно расскажет вам о правилах работы с перфоратором:

При помощи «болгарки» (угловой шлифовальной машины) можно без проблем прорезать ровные контуры каналов под проводку. Защитный кожух с пылеотводящим отверстием поможет избежать пыльного облака:

Выводы

Итак, рассмотрев плюсы и минусы всех инструментов для самостоятельного штробления, выделяем два наиболее оптимальных:

1. Штроборез (покупной или самодельный).
2. «Болгарка» и перфоратор.

Остановимся более подробно на втором варианте: «болгаркой» можно прорезать идеально ровные границы штробы, а перфоратором быстро и эффективно выбить сердцевину. Комбинация этих двух инструментов — оптимальный вариант для бетонных и кирпичных стенах. Такой метод штробления часто используется начинающими мастерами. При отсутствии штробореза это идеальный вариант.

Как изготовить ручной штроборез для работы с газо- и пенобетоном:

Если вы внимательно ознакомились со статьей и решили не рисковать с электричеством, вызовите электрика с профессиональным оборудованием для штробления стен и опытом монтажа электроразводки.

Если у вас есть практический опыт штробления и вы можете посоветовать какие-то новые методы, пожалуйста, поделитесь с нашими читателями: оставляйте комментарии и задавайте интересующие вас вопросы в блоке для обратной связи (см.ниже).
