Толщина стен из газобетона

Межэтажные перекрытия в доме из газобетона

Возможен любой вид перекрытия при условии выполнения расчета по нагрузкам. Оптимальным перекрытием для газобетонного дома считают аналогичное перекрытие из заводских автоклавных газобетонных плит. Но классические деревянные балочные перекрытия все же популярнее.

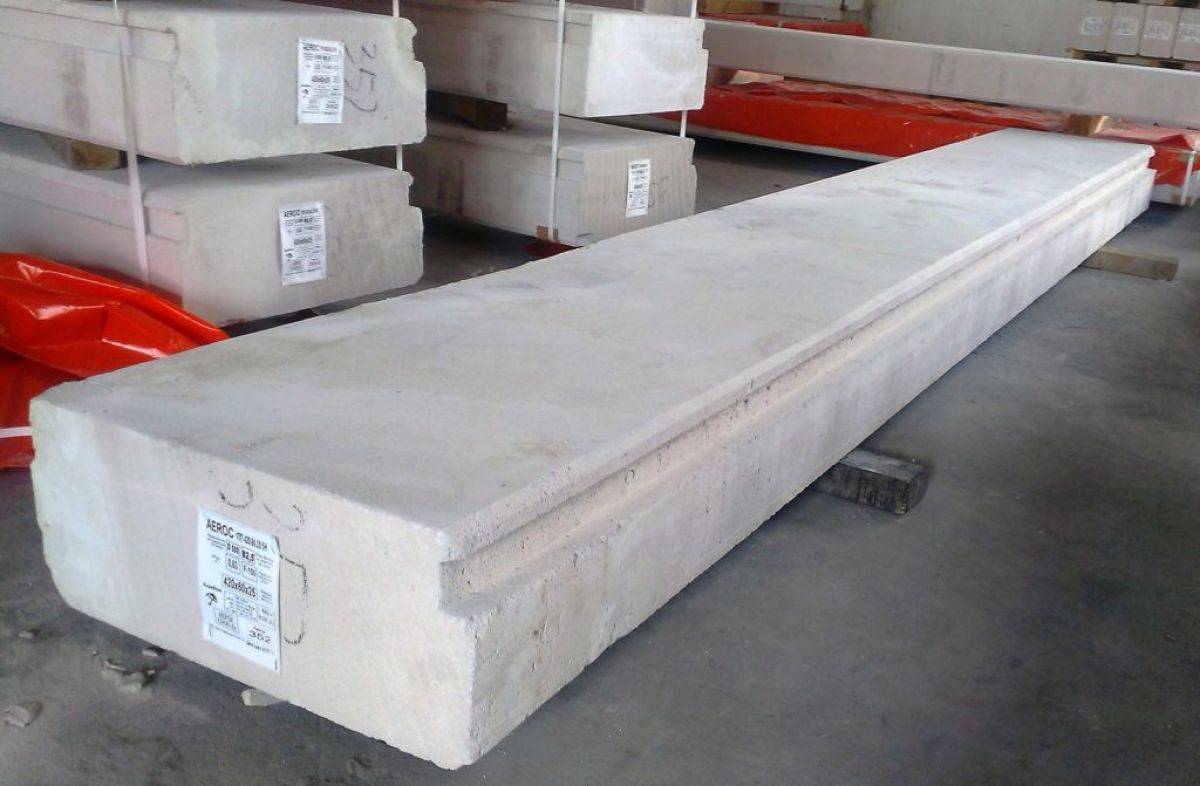

Плиты перекрытия в доме из газобетона

Разница в массе традиционных пустотных и ребристых ж/б плит с плитами из газобетона определяет и выбор. Для быстрой постройки дома сборное перекрытие оптимально, если есть условия:

  • К стройке можно подъехать, подогнать спецтехнику, имеется площадь для складирования плит;

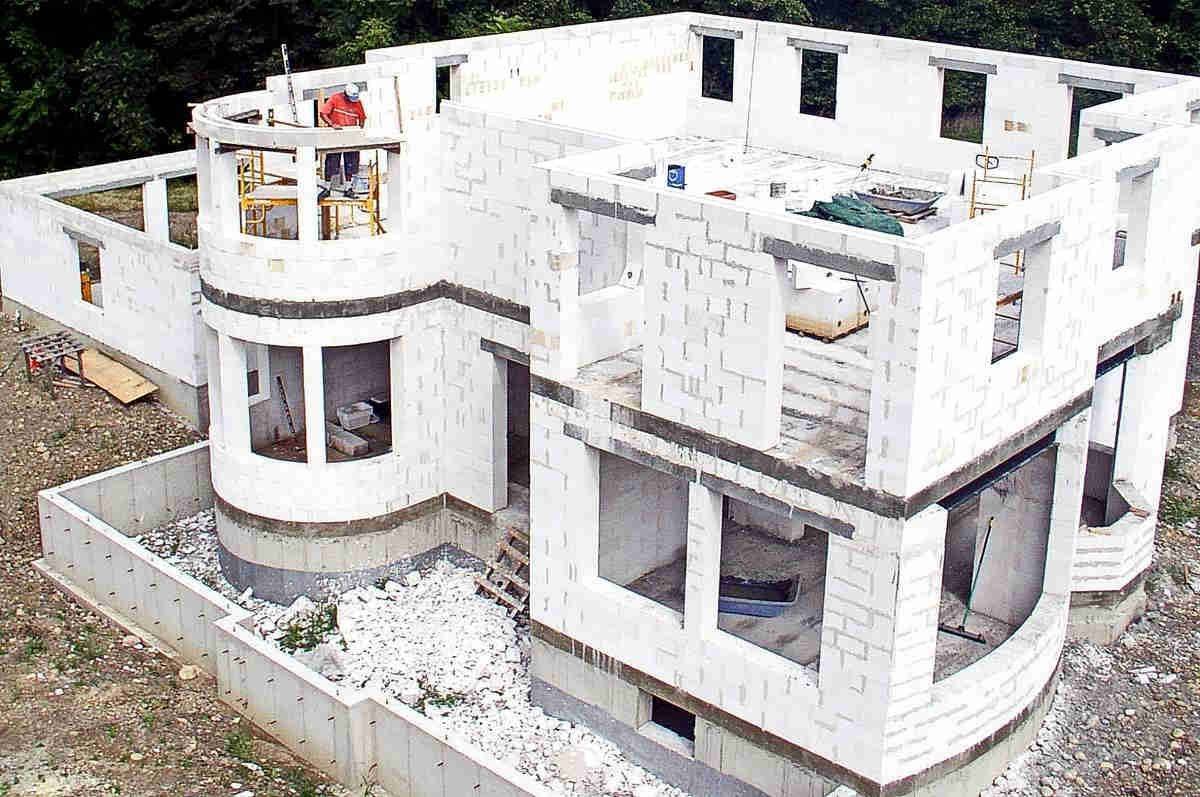

  • Дом в плане простой – без криволинейных стен, возможных для газобетонной блочной кладки, а пролеты до 6,0 м.

Монолитное перекрытие в доме из газобетона

Оправдано сложное и трудоемкое монолитное перекрытие для уникальных зданий из газобетона, сложных в плане и/или имеющих криволинейные стены. Бетон делают на легких заполнителях (полистирол, вермикулит), армокаркас расчетный, обычно не менее двух сеток – нижняя и верхняя. Требуется и качественная опалубка под перекрытие, лучше всего инвентарная. Самодельная опалубка из доски и щитов требует контроля прогиба и тщательной изоляции, и применяется обычно местно, на небольших сложных участках. Общая толщина перекрытия 150-200 мм, в зависимости от пролета, и каждый см утолщения сильно повлияет на общую нагрузку на газобетонные стены.

Профессиональный расчет для монолитных перекрытий – обязательное условие. Кроме того, в целях снижения и перераспределения нагрузок меняют конструкцию: не плоское перекрытие, а ребристое – с балками и тонкими слоями бетонной заливки. Но этот вариант приближен более к балочному монолитному перекрытию, поскольку усилия воспринимают ребра-балки. Опалубка выполняется несъемной, и включает армирующие металлические профильные листы. Заливка бетона должна быть непрерывна, холодные швы исключены. Что касается трудоемкости изготовления такого ребристого монолитного перекрытия – она немалая, так же, как и стоимость, но для большепролетных коттеджей (9,0 м и более) этот дорогостоящий вид нестандартного перекрытия вполне обоснован.

Плюсы монолитных перекрытий:

  • По несущей способности – более чем достаточна;
  • Можно перекрыть любой пролет, конфигурацию, вплоть до фантазийных в плане зданий;
  • При пролете более 6,0 м, когда дополнительные колонны или стойки не планируются – монолит единственное решение.

К минусам монолитных бетонных перекрытий относят:

  • Долгий процесс твердения бетона и набора прочности – не менее 28 суток. О быстрой стройке речь уже не идет.
  • Расчеты по нагрузкам – непременное условие, причем квалифицированные и точные.
  • Без спецтехники и заказного товарного бетона высокого качества не обойтись. Автомиксеры, бетононасос, техника для вибрирования бетона – значительное удорожание стройки.
  • Постоянный контроль процесса набора прочности бетона, уход и создание тепло-влажностных условий. И в морозы, ни в летнюю жару тонкое монолитное перекрытие в условиях частной стройки крайне затратно и по финансам, и по труду. Оптимальное время стройки в средней полосе – конец лета, начало осени.
  • Итоговая высокая цена перекрытия.

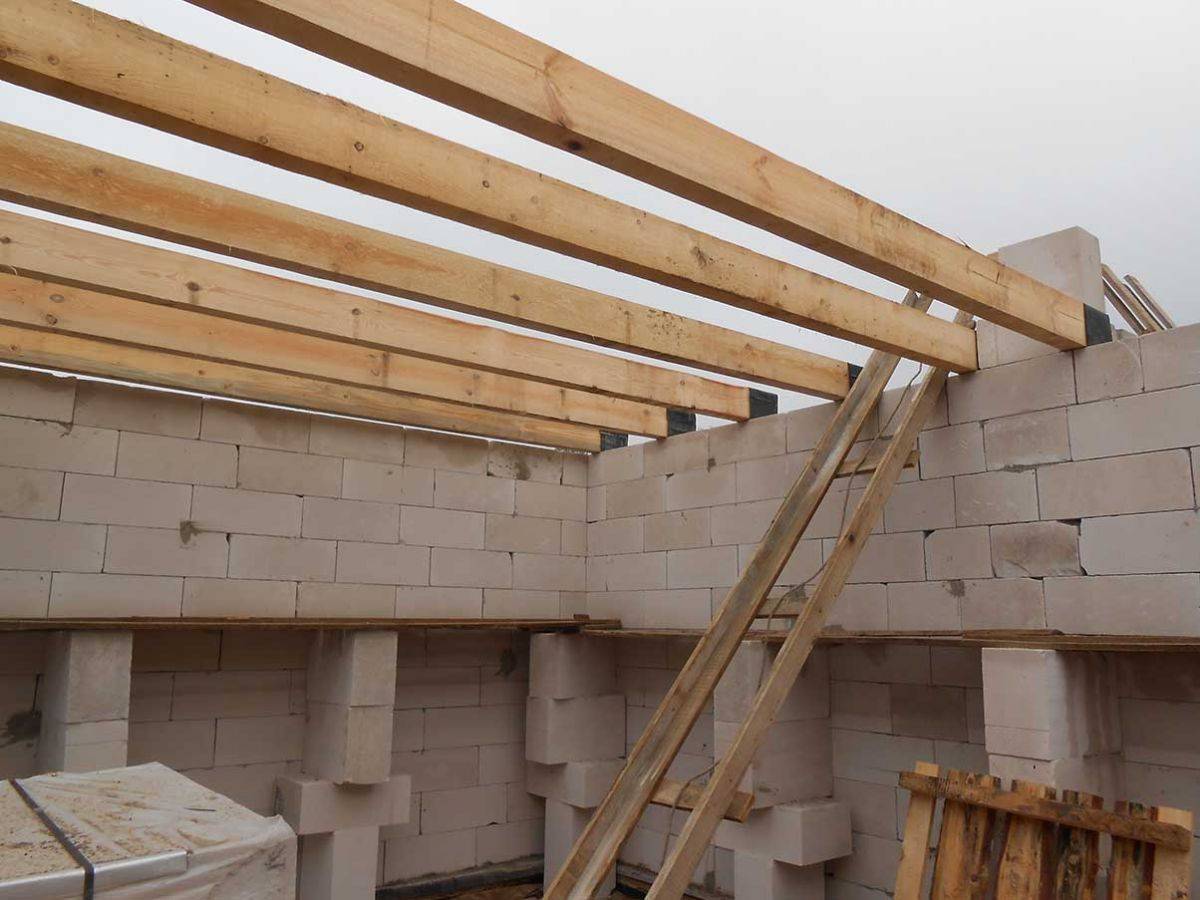

Балочные перекрытия

Дом из газоблоков, имеющий стандартную конфигурацию и расстояния между несущими стенами до 6,0 м традиционно перекрывается балками с настилом – металлическими или деревянными. Металлопрокат для балок достаточно дорогой материал, и требует тщательной антикоррозийной обработки, а в монтаже тяжелых профилей нужна спецтехника. Поэтому деревянное балочное перекрытие для дома из газобетона все же лидирует у частных строителей

Важное преимущество деревянного перекрытия – возможность самостоятельных работ

Какая должна быть толщина стен из газобетона в доме

Требования к теплозащите строительных конструкций регламентированы в СНиП 23-02-2003.

Требуемые показатели в отношении тепловых сооружений приведены в соответствие со схожими нормативами, принятыми в развитых странах.

Эти нормативы, как и нормативы на техническое оснащение, включают в себя минимизированные требования и в результате, при соблюдении этих требований сооружение может быть построено с заметно улучшенными параметрами теплозащиты, определенной систематизацией строений по энергетической результативности.

СНиП 23-02-2003 определяют нормы для строений с постоянным пребыванием людей и отоплением.

Разрабатывая проект дома требуется учитывать такие показатели:

  • Устойчивость материала к действию разных температур, влаге, коррозии, о расходах на отопление и пр.
  • Размер стены из блоков сопряжен с большим количеством факторов. Оптимальный вариант подбора — выполнение теплотехнического расчета по всем существующим нормативам. Но такой расчет могут выполнить только специалисты. Конечно имеются и средние параметры, соблюдение, обеспечивающие комфортабельный микроклимат в доме. Надо сказать, что стена сооруженная из блоков уступает по величине конструкциям, сооруженным из прочих строительных материалов, например — древесины и пористых бетонов.

В упомянутом СНиП 23-02-2003 определены величины стен разного характера.

Размер стены из блоков сопряжен с большим количеством факторов.

Несущих стен

Практика показывает, что величина опорных стен из блоков составляет минимум 375 мм для самонесущих конструкций наименьшая величина составляет 300 мм.

Практика показывает, что величина опорных стен из блоков составляет минимум 375 мм.

Перегородочных стен

Строительные нормы и правила определяют то, что размер перегородок сооружаемых между квартирами изготавливаются из блоков D500 величиной сечения 300 мм. величина перегородок между комнатами 100 -150 мм.

Размер перегородок сооружаемых между квартирами изготавливаются из блоков D500 величиной сечения 300 мм.

Наружных стен

Строительный опыт показывает, что размер профиля внешних стен составляет от 300 мм.

Размер профиля внешних стен составляет от 300 мм.

Виды блоков: их свойства

В зависимости от целевого назначения помещения выделяют несколько видов газобетона:

  • гаражи, хозяйственные помещения;
  • жилые постройки, рассчитанные на проживание вне отопительного сезона;
  • дома для круглогодичного проживания.

В первых двух способах строительства теплопроводные качества материала могут игнорироваться, поэтому газобетон выбирают исходя из показателей прочности. Увеличение плотности приводит к повышению прочности и теплопроводности. Взяв за основу плотность газобетона в кг/м3 были стандартизированы марки — от D300 до D1200. Низкие показатели означают большую пористость блоков, меньшую прочность, что подходит к использованию для звукоизоляции и в роли самонесущего утеплителя. Более высокие цифры подчеркивают твердость, прочность, способность материала выдерживать большие нагрузки, определяют газобетон как пригодный для возведения несущих поверхностей.

Чем больше плотность материала, тем выше уровень его прочности, что дает возможность возводить из него серьезные конструкции.

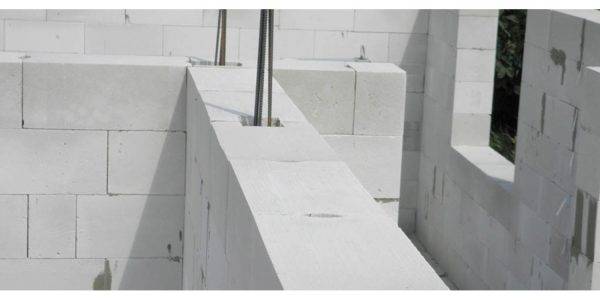

Нюансы возведения стен из газоблоков: марка и толщина блоков

Для возведения несущих стен из газобетонных блоков применяют блоки марки D500 и выше. Численный индекс означает объёмный вес в кг/м3. Для внутренних не несущих стен и перегородок допустимо применение марки D400. Низшая марка D300, как правило, применяется в качестве утепления стен из более прочного материала.

При этажности три и выше применяют блоки с маркой не ниже D600.

Толщина стен определяется теплотехническим расчётом. Термическое сопротивление стены определяется суммой коэффициентов сопротивления теплопередаче внутренней и наружной поверхностями стен, а также каждого слоя стены непосредственно.

Рассмотрим теплотехнический расчёт сопротивления теплопередаче стены из блоков D500 толщиной 375мм, утеплённой минераловатной плитой 50мм.

Термическое сопротивление слоя стены теплопередаче определяется делением толщины слоя на коэффициент теплопроводности (см. таблицу).

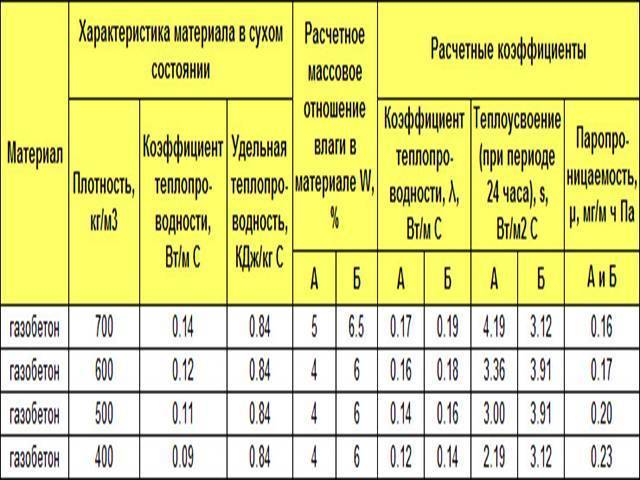

Теплотехнические характеристики газобетонных блоков.

Очень часто в рекламных буклетах можно встретить значение коэффициента теплопроводности для марки D500, равным 0,1. Это не более чем маркетинговый ход. Данное значение либо намеренно округлено в меньшую сторону, либо просто предоставлено для абсолютно сухого состояния блока. В реальных эксплуатационных условиях теплоизоляционные свойства похуже – их значения приведены в графе расчётных коэффициентов. Буквами «А» и «Б» обозначается зона влажности, соответствующая месту строительства. Для побережий крупных водоёмов принимается зона «Б», для остальных мест, как правило, зона «А». Чем выше водонасыщение материала, тем хуже его теплоизоляционные свойства.

Характеристики других материалов приведены ниже.

Теплотехнические характеристики распространенных строительных материалов.

Сумма коэффициентов сопротивления теплопередаче поверхностями стен (наружной и внутренней) равна 0,158 Вт/мС.

Определяем теплосопротивление для кладки из блоков D500 толщиной 375мм (0,375м) в зоне влажности «Б»:

0,375 / 0,16 = 2,344 Вт/мС

Утепление минераловатной плитой 50мм (0,05м) даст следующие показатели:

0,05 / 0,09 = 0,556 Вт/мС

Общее сопротивление стены теплопередаче составит:

R=0,158 + 2,344 + 0,556 = 3,058 м2/Вт*С

Достаточно ли такого результата? Это зависит от климатической зоны строительства. Определения требуемого значения R выполняется согласно табл. 4 СНиП 23-02-2003. Расчёт относительно громоздкий, проще через любую поисковую систему узнать требуемое значение R для Вашего региона. Чем выше значение этого показателя, тем теплее дом.

Перекрытие из газобетона – особенности сборно-монолитных конструкций

В современном строительстве применяются различные типы перекрытий, которые отличаются не только по технологии укладки, но и по материалу. Сегодня все большую популярность приобретает такой материал, как газобетон, который используется как для кладки стен, так и для обустройства межэтажных конструкций.

Перекрытие из ячеистых блоков

Преимущества использования газобетона

Легкий ячеистый материал

Газобетонные перекрытия, созданные своими руками, от подобных конструкций из других материалов отличают следующие характеристики:

  • Высокий уровень прочности. Они выдерживают нагрузку в 300-600 кг/м2;
  • Небольшой вес до 750 кг;
  • Точные геометрические параметры;
  • Система крепления, обеспечивающая максимальную подгонку;
  • Легкость и простота монтажа;
  • Легкость транспортировки;
  • Большой эксплуатационный период;
  • Экологическая безопасность. В состав таких блоков входит цемент, известь, кремний, алюминий – материалы абсолютно не опасные для человека;
  • Стойкость к воздействиям окружающей среды.

В заключение

Крыша из газоблоков

Перекрытие, созданное из газобетонных блоков, это качественная, надежная и долговечная конструкция. Газобетон – материал легкий, поэтому укладка такого перекрытия не вызовет абсолютно никаких трудностей. Надежная система соединения блоков позволит увеличить прочность бетонного перекрытия и сократить затраты на отделку потолочной поверхности, т.к. потолки и так будут идеально ровными.

А видео в этой статье позволит вам узнать еще больше о том, как можно создать перекрытия из такого современного строительного материала, как газобетон.

Сборно-монолитные перекрытия

Сборно-монолитные перекрытия вызывают интерес и у частных застройщиков, и у профессиональных строителей. СМП признаны одним из лучших решениех для потолочных перекрытий малоэтажных частных домов и общественных сооружений.

Они могут без ограничений применяться для строительства и реконструкции, надстройки зданий. К примеру, это идеальный вариант для строительства мансардного этажа на старом фундаменте.

Можно их использовать и для подкровельных перекрытий.

Конструктивные особенности и укладка

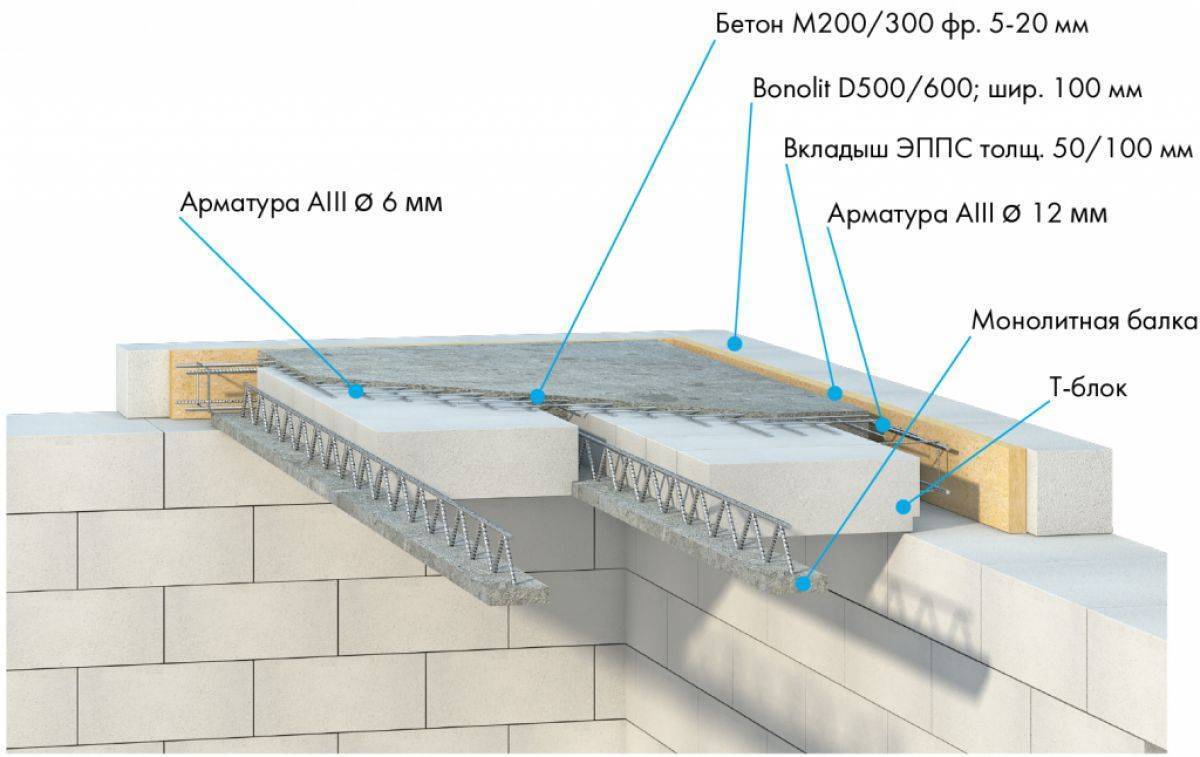

Перекрытия Bonolit представляют собой готовый к сборке модульный конструктор из армированных монолитных бетонных балок, T-образных блоков из газобетона. К ним идут также вкладыши для уплотнения на стыках перекрытия по периметру. Балки с блоками являются, по сути, несъемной опалубкой которая заливается бетоном М200.

Армированные балки можно монтировать на внешние несущие стены и укладывать их на внутренние. Второй вариант – укладка на закрепленные на стенах ригели. По размеру балки и блоки подгоняются на месте.

Залитый на армирующую сетку бетон является черновым напольным покрытием. На него можно настилать подложку и укладывать, к примеру, электрический «теплый пол», а далее паркетную доску или ламинат.

Экономия без ущерба качеству – это реальность

Весь сборный «конструктор» Bonolit легкий, для монтажа не нужен подъемный кран. Этот момент важен не только в плане экономии.

К примеру, в некоторых районах на дачных участках подъезд к месту строительства затруднен по причине неровного рельефа. И использование тяжелых железобетонных блоков становится невозможным, так как нужен кран.

Сборно-монолитные перекрытия Bonolit на дом небольшой площади можно установить без технических средств – масса погонного метра балки 13 килограммов.

Несущая способность перекрытия Bonolit не уступает по величине перекрытиям из тяжелого железобетона, она составляет до 1000 кг/м2. Этого вполне достаточно для малоэтажных жилых и офисных зданий, магазинов, хозяйственных построек.

В потолочных перекрытиях можно штробить каналы для прокладки кабелей или труб.

Модульная система позволяет реализовать нестандартные планировочные решения. К примеру, можно сделать разноуровневый потолок, если уложить опорные ригели по периметру ступеньками. Можно сделать зал с зимним садом, чтобы потолочное перекрытие занимало только часть помещения.

На практике можно реализовать любые дизайнерские задумки.

Преимущества сборно-монолитных перекрытий Bonolit

  • Низкая стоимость доставки и возможность самостоятельной разгрузки.
  • Подгонка длины балок на стройплощадке.
  • Установка без монтажных автокранов.
  • Простота укладки. Для монтажа не требуется квалификации или особой подготовки.
  • Возможность реализации нестандартного проекта дома любой формы и размера.
  • Высокая скорость укладки.
  • Малый вес, дающий возможность реконструировать старые здания, обновлять прогнившие перекрытия на маломощном фундаменте, делать надстройку в виде легкой мансарды.

    При этом можно поменять потолочные покрытия без демонтажа кровли, если она пригодна для дальнейшего использования.

  • Готовое черновое покрытие пола при строительстве двух и более этажей.
  • Простота укладки скрытых коммуникаций. Материал можно резать, пилить, сверлить бытовой дрелью.
  • Экологичность, пожаробезопасность.

Сборно-монолитные перекрытия Bonolit для строительства частных домов

Загородное частное домостроение никогда не теряет актуальности. Урбанизация отошла на задний план, а жители пыльных и душных мегаполисов мечтают о единении с природой и спокойном отдыхе. Однако часто преградой становится финансовая сторона вопроса.

Но ограниченность в средствах благодаря продукции Bonolit позволила не выбирать дешевое в ущерб качеству. Сборно-монолитные перекрытия и газобетон – это доступное даже по меркам доходов самой среднестатистической российской семьи решение.

Привлекает еще и то, что скорость строительства при этом сокращается в 3-4 раза и можно построить дом своими силами без применения техники и профессионального инструмента.

Балки и блоки имеют строгую геометрию. Расходуются практически без остатка.

Перекрытия имеют хорошую тепло- и звукоизоляцию, на них можно укладывать электрокабель для подогрева или любое из существующих напольных покрытий (линолеум, ламинат, пакет). Можно использовать сборно-монолитные перекрытия Bonolit и для реконструкции, как мы уже упоминали ранее.

Составляющие для блоков

Наиболее применяемые компоненты для этого материала:

  • кварцевый песок;
  • цемент и специальные смеси, которые образовывают газ;
  • не исключением в растворе могут быть такие компоненты как известь, гипс, шлаки, зола.

Газобразователем выступает алюминиевая пудра или паста, они вступая в химическую реакцию с водой, выделяют водород, который и создает поры.

В виде специализированных компонентов – газобразователей – используют алюминиевые пудры и пасты. Нужные компоненты тщательно перемешиваются с добавлением воды, после чего заливаются в формы. Газообразователь, вступая в реакцию с водой, выделяет водород, который создает поры. Таким образом раствор поднимается словно тесто на дрожжах. После первой реакции затвердения строительный материал разрезается и делиться на панели, плиты и блоки. После чего происходит производственный процесс, в котором почти готовое изделие (монолит) проходит закалку паром в автоклаве. Именно в этом процессе камень приобретает необходимую для материала жесткость. Существует процесс закалки камня путем электроподогрева. Такой способ тоже эффективно придает камню твердость.

Монолит газобетона отлично поддается обработке подручными инструментами: хорошо пилится, строгается, сверлится. В этот материал без труда можно вбить гвозди или скобы. С каждым годом газобетонная конструкция становиться тверже и прочнее. Компоненты, из которых состоит монолит газобетона, являются минералами. Они, как известно, не поддаются горению. Это немаловажный факт для тех строителей, которые заботятся о безопасности жильцов. По характеристикам экологической безопасности газобетон обладает низкой естественной радиоактивностью по сравнению с железобетоном или тяжелым бетоном. Это обусловлено меньшей плотностью строительного материала.

Монолит в виде газобетона прославился на весь мир. Его производство ведется более чем на 240 фабриках в 50-ти странах мира. Ежегодное изготовление газобетонных камней составляет 60 млн. м?.

Технология производства газобетона

Ячеистая структура составляет почти 85% объема всего блока, поэтому данный материал отличается весьма легким весом. Все составляющие (кварцевый песок, цемент, известь) затворяются обыкновенной водой и размешиваются в специальном смесителе в течение 5 минут. Водород, образованный реакцией между алюминиевой пастой (пудрой) и известью, образует поры. Пузырьки размерами от 0,6 до 3 мм равномерно рассредоточиваются по всему материалу.

В металлических емкостях или формах протекают основные химические реакции. Смесь подвергается вибрации, способствующей схватыванию. После затвердения, все неровности с поверхности снимаются стальной струной. Пласт разделяется на блоки, и затем они отправляются в автоклавную установку. Конечная калибровка готовых блоков осуществляется фрезерной машиной.

Прежде чем купить газобетон, надо поинтересоваться с применением какой обработки он был произведен.

  • Автоклавная обработка. Данный этап значительно улучшает технические характеристики газобетона. Здесь в течение 12 часов при высоком давлении проводится обработка паром, температура которого составляет почти 200°С. Такой процесс нагрева делает текстуру более однородной, тем самым улучшая прочностные свойства (не менее 28 кгс/м²). Его удельная теплопроводность составляет 0,09-0,18 Вт (м∙К), что позволяет возводить стены в один ряд (400 см) практически в любых климатических условиях, но исключая северные районы.
  • Неавтоклавная технология заключается в естественном затвердении смеси. В этом случае его вполне можно произвести своими руками, так как здесь не требуется специального оборудования. Прочность блоков при таком производстве не превышает 12 кгс/м².

Это интересно: Применение монолитного перекрытия по металлическим балкам — рассказываем все нюансы

Надо ли утеплять стены из газобетона?

В последнее десятилетие широкое распространение получила идея, что стены любого дома надо бы «утеплить».

То есть — сначала построить стены, а потом, дополнительно, чем-нибудь их еще и дополнить, для «теплоизоляции».

Идея о необходимости максимального «доутепления» стен ошибочна. В целях энергосбережения часто проще и дешевле утеплить «по максимуму» другие конструкции — утепление стен очень дорогая затея. К тому же, через стены теряется только 20-30% тепла в доме.

Удачное сочетание свойств газобетона – достаточная прочность и низкая теплопроводность, а также приемлемая стоимость, делают его лучшим материалом для устройства однослойной, однородной по толщине, долговечной и экологичной каменной стены.

Применять газобетон в качестве конструкционного материала в двухслойных стенах с утеплителем, как правило, не выгодно.

Для двухслойных стен с утеплителем можно подобрать конструкционные материалы и утеплители с лучшими технико-экономическими показателями, чем у газобетона.

Особенности и достоинства монолитного междуэтажного перекрытия

При создании свода между этажами надо учесть места для прокладки вентиляции, водопроводных и канализационных труб, других коммуникаций. В рабочем проекте указано расположение таких систем. Специалисты, монтирующие съемную опалубку, учитывают все технологические моменты строительного процесса.

Преимущества перекрытия из монолита:

  • получение ровной поверхности без трещин и наплывов;
  • быстрое строительство межэтажных сводов с возможностью заливки бетона на месте строительства;
  • надежность и долговечность;
  • обеспечение хорошей теплоизоляции, звукоизоляции;
  • несложная облицовка потолка;
  • возможность выдерживать большой вес, ветровые и другие нагрузки;
  • разнообразие конфигураций;
  • экономичность.

Есть у монолитных перекрытий некоторые недостатки. При заливке бетона в холодную пору года надо использовать специальные (недешевые) пластификаторы. На практике зимнее строительство по монолитной методике не приветствуется. Работы могут проводиться при устройстве камер с накрытием из брезента или полиэтилена.

Свойства газобетонных блоков

Легкость. Блок D500 размерами 30х25х60 см весит около 30 кг, для кладки того же объема потребуется 22 кирпича, вес которых в два раза больше ≈ 80 кг.

  • Теплопроводность. Ячеистая структура создает теплоизоляционный эффект. Также данный материал способен сохранять тепло, а в летний сезон – приятную прохладу. Здесь следует отметить, что теплопроводность блока толщиной 375 мм равнозначен кладке из кирпича более чем в полметра.
  • Пожаробезопасность. Сырье, используемое в производстве, имеет минеральное происхождение, по своим свойствам – не горючее. Поэтому блоки способны выдержать воздействие открытого пламени в течение 3 часов.
  • Морозоустойчивость. При соблюдении технологии на всех этапах строительства, данный материал способен выдержать более 25 циклов заморозки/оттаивания.
  • Прочность. Высокий показатель прочности на сжатие достигается путем его прохождения через автоклавную установку. Например, прочность блока D500 равна 28-40 кгс/см³. Такие параметры позволяют использовать его при возведении несущих стен строения до 5 этажей.
  • Экономичность. Благодаря большим габаритам и легкому весу этапы строительства осуществляются быстрее, чем из других материалов. Такие монтажные работы может выполнить даже один человек. Эти характеристики снижают затраты на транспортировку и расходы на устройство фундамента.
  • Легкость обрабатывания. Придать ему любую форму можно при помощи ручных средств, например, ножовки или пилы. Блок легко режется, сверлится. Выполнить штробление, забить гвоздь или проделать рабочее отверстие под розетку не составит труда. Это свойство материала позволит воплотить в жизнь интересные и оригинальные проекты из газобетона любой сложности.
  • Экологичность. Новые технологии дают возможность производить этот материал из сырья, не выделяющего токсичных веществ. По экологической чистоте он уступает лишь древесине, но при этом не подвержен горению, гниению, воздействию насекомых.

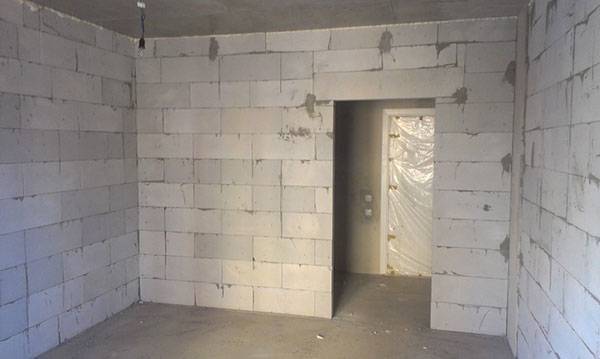

Внутренние перегородки из газобетона

Толщина газобетонной перегородки должна подбираться в соответствии с несколькими факторами, включая расчет несущей способности и высоту.

При выборе блоков на постройку не несущих перегородок, нужно обязательно обращать внимание на показатели высоты:

  • высота возводимой конструкции не превышает трёх метров – строительный материал толщиной в 10 см;
  • высота внутренней перегородки варьируется от трёх до пяти метров – строительный материал толщиной в 20 см.

При необходимости получить максимально точные данные без осуществления самостоятельных расчётов можно использовать стандартные табличные сведения, учитывающие сопряжение с верхним перекрытием и длину возводимой конструкции. Также необходимо придавать особое значение следующим рекомендациям по выбору строительного материала:

  • определение эксплуатационных нагрузок на внутренние перегородки позволяет выбрать оптимальный материал;
  • возводить ненесущие межкомнатные стены лучше всего из изделий марки D500 или D600, имеющих длину 625 мм и ширину 75-200 мм, что создаёт прочность в 150 кг;
  • монтаж не несущих конструкций позволяет использовать изделия с плотностью в D350 или D400, что помогает получить стандартную шумоизоляцию до 52 дБ;
  • параметры звукоизоляции напрямую зависят не только от толщины строительных блоков, но и показателей плотности материала, поэтому, чем выше плотность, тем лучше звукоизоляционные свойства газобетона.


При длине перегородочной конструкции в восемь метров и более, а также высоте, превышающей четыре метра, для повышения прочностных характеристик нужно усилить каркас при помощи несущих железобетонных конструкций. Требуемая прочность перегородки также достигается и за счёт скрепляющего блочные элементы клеящего слоя.

Доступная стоимость, технологичность и отменные качественные характеристики сделали газобетонные блоки популярными и востребованными на рынке современных строительных материалов. Правильно просчитанная толщина стены из газобетона позволяет обеспечить возводимым строениям высокий уровень прочности, а также максимальную устойчивость к практически любым статичным нагрузкам или ударным факторам.
