Размеры гаражных ворот (высота и ширина)

Распространенные размеры проема в зависимости от типа ворот

Если из дома в гараж не предусмотрен прямой проход, то лучше сделать в воротах встроенную калитку, чтобы  при необходимости попасть в помещение со двора.

Выпускается несколько вариантов ворот, которые отличаются способом открытия, управления (автоматически, вручную).

Разберем особенности устройства каждого из них.

Распашные

Общепринятый вид ворот для гаража.

Конструкция проста: рама, сваренная из металла, с двумя створками крепится к коробу на петлях.

Распашные ворота легко сделать самостоятельно.

Минус – необходимо свободное пространство перед гаражом для открытия.

Материал для обшивки:

• профнастил;
• листовая сталь, оцинковка;
• филенка;
• дерево.

Минимальные размеры распашных ворот – 3*1,9 м (ширина, высота), типовые – 4*2 м.

Получили популярность как в частных домовладениях, так и в ГСК (гаражно-строительных кооперативах). В последнем случае еще со времен СССР ворота закрываются массивным навесным замком.

Сдвижные (откатные)

Состоят из одной или двух створок, которые фиксируются роликами к нижнему направляющему профилю. При открытии сдвигаются в сторону вдоль стены, поэтому ширина стен гаража должна быть соответствующей, чтобы разместить полотно.

Удобство сдвижной конструкции  –  в возможности автоматизации управления. Не требуется свободное пространство перед входом.

Популярны, как в частных жилых владениях, так и в производственных цехах.

Минимально допустимые значения ширины и высоты – 3*1,9 м.

Максимально допустимые – 40*20 м (используются в промышленных целях).

Секционные

Автоматизированные ворота состоят из нескольких горизонтальных секций. При открытии полотно постепенно поднимается под потолок, чем обеспечивает увеличение свободного пространства внутри и снаружи гаража.

Секционная створка подойдет даже под небольшой дверной проем.

Перед монтажом важно предусмотреть:

1. Наличие до 15 см пространства под потолком для размещения полотна, чтобы при заезде до крыши машины оставалось свободное место.
2. По бокам от дверного проема по 10 см свободного места. Потребуется для крепежа направляющих.

Секционные ворота часто устанавливают в гаражах с двумя автомобилями.

Подъемно-поворотные

Подъемный тип с поворотным механизмом отличается от других конструкций массивностью при открытии.

Представляет собой прочное сплошное полотно, которое на шарнирах поворачивается горизонтально и поднимается вверх.

Перед гаражом потребуется подготовить свободное пространство для беспрепятственной работы.

В открытом виде подъемно-поворотные ворота уменьшают высоту проема на 20–25 см.

Используются в гаражах с одним автомобилем. Отличаются повышенной прочностью, взломоустойчивостью.

Рулонные

Полотно состоит из множества стальных ламелей. Они двигаются по боковым направляющим и постепенно сворачиваются в рулон под потолком. Рулон должен размещаться выше дверного проема.

С каждой стороны под направляющие оставляют по 13 см.

Используются рулонные конструкции даже под маленькие дверные проемы размерами 75*75 см.

Средняя высота створок для проезда легкового автомобиля составляет от 2,2 до 2,5 м. Точный показатель нужно подбирать согласно габаритам машины владельца.

Чем больше будет полотно, тем мощнее потребуется двигатель, фурнитура для бесперебойного функционирования, а значит, тем выше будет его цена.

Максимальная ширина и высота рулонных ворот  –  11*8 м. Для промышленных объектов ворота любых габаритов делают на заказ.

Самостоятельная установка и производство ворот

Если вариант с готовыми и установленными воротами не подходит, при должном времени и желании можно заняться этим самостоятельно. Проще всего монтировать распашные ворота. Необходимо лишь рассчитать размер, разработать проект с учётом конструктивных особенностей и выполнить установку с помощью крепёжных инструментов. Стандартов размера в таком случае не существует – изготавливаются и монтируются ворота индивидуально. Материал также подбирается из понравившегося. Надёжнее всего – металл.

Видео описание

В этом видео наглядно показан процесс установки распашных ворот:

Рулонные устанавливать гораздо сложнее, необходимы инженерные знания и навыки. Потребуется расчёт и точное проектирование. Неопытному пользователю оптимальным вариантом станет заказ ворот у производителя и установка по приложенной инструкции.

Секционные дешевле заказать, чем делать своими руками. К тому же, как и в предыдущем варианте, потребуются инженерные навыки и опыт. Не факт, что конструкция будет корректно работать. Проектировать ворота лучше всего на этапе строительства частного дома, когда закладываются все размеры будущей постройки.

Коротко о главном

Не существует единого и главного стандарта для размещения. Ширина и высота гаражных ворот может различаться в зависимости от габаритов транспортного средства и доступного пространства внутри помещения. Различают немало видов ворот, которые отличаются способом открывания и механизмом. Ручные проще и дешевле, тогда как автоматические удобнее, хоть и занимают больше места. При самостоятельном изготовлении стоит руководствоваться своими инженерными навыками и опытом. Проектировать размеры необходимо на этапе строительства дома в общем проекте.

Подробнее о понятии стандарта

Стандартизировать все возможные варианты размеров гаражных ворот не представляется возможным, так как на их определение влияет ряд факторов:

• Вариативность моделей автомобилей, которые отличаются по размерам, их количество насколько велико, что очень сложно применить ко всем вариантам стандартную размерную сетку продукции;
• Разделение транспорта на крупно- и мелкогабаритный требует использования гаражей разного целевого назначения: промышленных, бытовых;
• Возможность беспрепятственного въезда на объект обусловлена углом поворота с улицы, влияет еще и расположение гаража: выше или ниже поверхности почвы;
• Конструкция механизмов определяет габариты проема, так как могут быть установлены распашные, откатные или подъемные исполнения;
• Марка – при этом каждый производитель предоставляет индивидуальную размерную сетку.

В целом стандарт может варьироваться в пределах: высота 196 см – 310 см, ширина 250 см – 280 см.

Если все озвученные условия усреднены, допускается принять за основу стандартные габариты воротных механизмов.

Типы ворот и их минимальные и максимальные размеры

Определившись с выбором вида, намного облегчится задача определения размеров.

Рулонные гаражные ворота

Такой тип представляет собой полотно из алюминиевых ламелей, которые при открывании скручиваются рулоном. Он прячется в короб, который защищает его от пыли, влаги, других повреждений. Их можно устанавливать, как в самом помещении или наоборот снаружи. Также устанавливают короб прямо в проем. Но нужно помнить, что он значительно уменьшит высоту.

Вид управления:

• Ручное управление;
• Механическое управление пультом;

От выбранного вида зависит ширина. Если выбрано ручное управление, то проем делают шире. Автоматическое управление позволит сэкономить место.

Нужно учитывать параметры самого рулона. Сложенный рулон не должен закрывать часть проема.

Минимальные габариты: 750х750. Но вряд ли строят гараж такого размера.

Максимальные габариты: 11000х8000

Параметры к легковому автомобилю обычно выбирают:

• B=2500-3000;
• L=2200 – 2500;

Распашные гаражные ворота

Самый простой вид, состоящий из двух створок, которые открываются вперед или назад. Отличаются надежностью, простотой эксплуатации. Поэтому производители чаще всего делают к ним индивидуальные замеры.

Также вариант распашных дверей наиболее прост в подборе высоты, так как они не забирают лишние сантиметры сверху.

Необходимо лишь учесть:

• высоту автомобиля;
• устанавливается ли сверху багажник;

Минимальные габариты (миллиметры):

• B=3000;
• L=1900;

Полотно ворот обшивают различными материалами:

• Дерево;
• Металл;
• Сэндвич панели;

Чаще всего выбирают металлические распашные. Такой материал считается более крепким. Плюсы металлического входа:

• Долговечность;
• Нет особого ухода;
• Прочность;

Необходимо учитывать, что нужно дополнительное пространство, чтобы створки открывались без проблем.

Откатные гаражные ворота

Состоят чаще всего из одной створки. Открываются путем сдвига её вбок параллельно стене. Иногда устанавливают две створки, отъезжающие в разные стороны. Однако, требуется большое пространство от фронтальной стороны гаража.

Минимальные ширина и высота гаражных ворот:

• B=3000;
• L=1900;

В промышленных зданиях, с/х амбарах требуется установка гаражей, предназначенных для большегрузной техники. Габариты таких построек достигают:

• 30000 мм – ширина;
• и 40000-45000 мм – высота;

Подъемные гаражные ворота

Такой тип конструкции набирает все большую популярность за счет своей надёжности и удобства.  Цельное полотно из выбранного материла поднимается вверх. Открытая створка создает выступающий козырек над гаражом.

Минимальные габариты:

• Ширина – 2400;
• Высота – 2200;

Стоит учитывать, что открытая створка забирает примерно 25 см высоты.

К минусам относят:

• Дорогие материалы полотна;
• Большая масса конструкции;

Секционные гаражные ворота

Такой тип идеально подходит тесному гаражу, в котором ограничено пространство. Их принцип работы, а также габариты позволяют использовать минимум места.

Виды гаражных ворот:

• Боковые;
• Потолочные;

У боковых направляющая движением, устанавливается сбоку на стене гаража.

Минимальные используемые параметры:

• Ширина – 2000;
• Высота – 2000;

Потолочные устанавливаются параллельно потолку. Вдоль потолка устанавливаются планки, по которым двигается полотно. Конструкция создается из 2 или 6 секций. Их длина составляет 35-61 см.

Стандартный размер таких гаражных ворот:

• Высота – всегда 110 мм.
• Ширина колеблется от 2000 мм до 5000 мм.

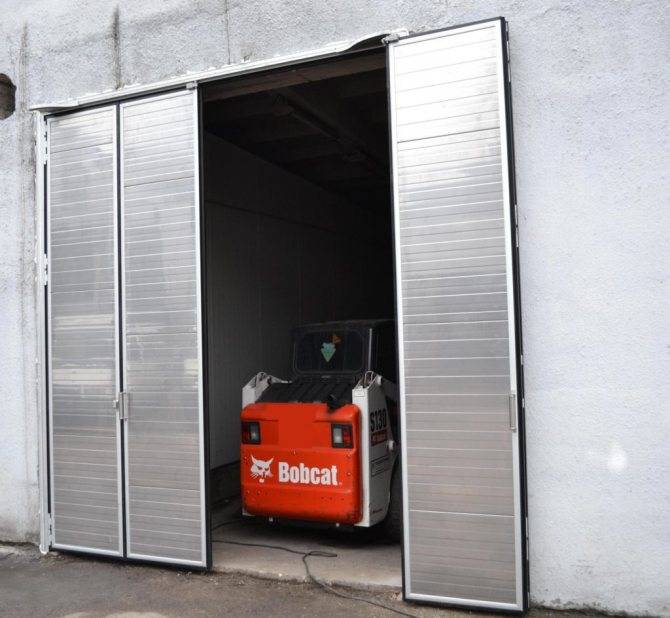

Ворота со складывающимися створками

Они открываются путем складывания створок с помощью шарнирных элементов.

Этот вид очень удобен, если ограничено пространство. Их делают с одной створкой, или с двумя, которые будут складываться к боковым стенам.

Удобны для установки в автогараж, где планируют ставить два авто.

Что нужно учесть при выборе просвета гаражных ворот?

На самом деле, факторов, влияющих на выбор ширины проема в гараже, достаточно много, но в каждой ситуации – свой подход. Итак, от чего нужно отталкиваться в первую очередь?

• Марка и габариты авто. Ширина проема должна быть подобрана таким образом, чтобы можно было свободно въехать в гараж. Это и удобно, и безопасно.
• Фирма-производитель. Каждое предприятие-производитель имеет свои габариты и конструктивные особенности конструкций для заграждения.
• Различные типы заградительных устройств (секционные, подъемные, откатные, рулонные) имеют определенную специфику установки. Наиболее компактный вариант – рулонный, не требующий для установки и эксплуатации дополнительного места. Гораздо менее удобны в эксплуатации подъемные ворота с цельной конструкцией воротного полотна. Для установки откатной конструкции необходимо дополнительное место для отката полотна (примерно половина его величины). Секционные ворота довольно удобны, но необходимо место для размещения боковых направляющих и притолоки.
• Возможность внесения изменений в конструкцию гаража.
• Возможность покупки авто с большими габаритами. Если только позволяют размеры гаража, не следует делать просвет ворот «заподлицо». Никакая экономия средств этого не оправдывает! Если вы думаете со временем купить авто больших размеров, ворота можно и нужно делать «на вырост».

Оптимальная воротного проема для одного авто

Как говорилось раньше, единого стандарта для просвета ворот нет, поэтому его значение выбирается в зависимости от габаритов авто и исходя из соображений удобства для владельца. В большинстве случаев, минимальная ширина рассчитывается так: прибавляют к значению ширины авто примерно по 0,2 м в каждую сторону. Чтобы въезжать в гараж более свободно, быстро и без малейшего риска, можно прибавить к каждой из сторон по 0,3 – 0,5 м.

Как рассчитать размеры металлических ворот?

Какие бы ворота вы не собирались устанавливать, их размеры нужно спланировать заранее. Это даст возможность рассчитать бюджет, который должен быть предусмотрен на эту статью расходов, а также предусмотреть, какой транспорт и каких размеров будет иметь возможность попасть на территорию двора или же в гараж. Попробуем прикинуть, какие размеры металлических ворот будут наиболее подходящими для того или иного типа.

Есть ли стандартная величина для ворот? Скорее всего, нет, но есть здравый смысл и прагматизм, который позволит вычислить ваши личные стандарты. Например, гараж – в нем не нужны ворота шириной 5 метров, если туда максимум будет заезжать 1 машина. А если 2? Тогда, может и нужны, а может быть лучше сделать 2 гаражных бокса с отдельными воротами каждый?

Для откатных ворот оптимальными размерами считаются три метра ширины и два высоты. Если же может понадобиться, чтобы на территорию заехала грузовая машина, тогда ширина должна быть уже 4 метра при той же высоте 2. Разница в цене будет в пределах одной-двух тысяч рублей.

Более чем достаточно будет размеров 4×2 и для распашных ворот. Но следует учитывать, что чем больше створки распашных автоматических ворот, тем дороже они будут стоить.

В секционных воротах очень индивидуальными являются расценки на секции, то есть шаг ширины и высоты. На это влияют технологические особенности каждого производителя. Кроме того, важным фактором, влияющим на цену, будет наличие или отсутствие утеплителя.

В рулонных воротах на размеры и цену влияют не какие-то стандартные ограничения, а ширина профиля, который будет применяться для определенных размеров.

Самыми популярными являются размеры металлических ворот 3×2 и 4×2 метра. Если вы решите заказать ворота шириной не 4, а 4,5 метров, то, скорее всего, разница в цене будет небольшой – около тысячи рублей. Но, если же решите изменить высоту и вместо общепринятых двух метров добавите те же полметра, разница будет более ощутимой – от 5 до 10 тысяч рублей.

Да, и если речь идет о въездных воротах, не забудьте о калитке. Она может как входить в указанную ширину и высоту, так и увеличивать общие размеры. Цена ворот со встроенной в стандартные размеры калиткой будет меньшей, чем стоимость ворот, площадь которых увеличивается за счет площади калитки.

Типовые механизмы гаражных ворот: перечень

Стандартные размеры ворот легко рассчитать, зная все разновидности устанавливаемых систем. Габариты дверей зависят не только от величины створок, но и от метода их открывания

Для того чтобы обеспечить правильную установку въездных ворот, необходимо принять во внимание, что:

• распашная система требует наличия достаточного пространства для свободного движения воротных полотен перед въездом;
• сдвижной, откатной, раздвижной механизмы работают только при наличии места за стенами проема;
• стандартная подъемная конструкция требует пространства над въездом.

Для создания полной картины необходимо рассмотреть каждый вид ворот отдельно.

1. Автоматические ворота для легкового автомобиля могут работать на откат, могут быть рулонными, поворотными, секционными, реже с подъемником. Но наиболее распространенными являются распашные двери, привлекающие автолюбителя несложным механизмом с элементарным набором запасных частей.
2. Ворота для гаража складчатые открываются как двери «Икаруса», но только вверх. Секции металлического полотна складываются и фиксируются на небольшом выступе. Очень редко такая конструкция может отъезжать вбок.
3. Створка откатных дверей отходит в сторону, из-за чего их называют роллетными. Полотна производят из толстых листов алюминия, покрытого специальной порошковой эмалью по металлу. Иногда в качестве материала используется тонкая сетка, открывающая панораму помещения, но не пускающая внутрь незваных визитеров.
4. Ворота рулонные на 1 машину напоминают складчатые: каждая секция заходит одна на другую. В результате чего над проемом собирается валик из сложенной конструкции.

Расчет дверного проема

Правильная высота для джипа

Немалое значение, при строительстве гаража, имеет и высота въезда. Так, стандартная равняется 250 см. Но, следует учитывать, что она подойдет не для всех автомобилей. Так, например, минимальная высота гаража для микроавтобуса должна равняться трем метрам, для фуры – пяти. В производственных помещениях и профессиональных СТО она может достигать 6 метров.

Оптимальный размер гаражного въезда для легкового авто или джипа по высоте равняется 2 м.

Такое решение позволит сократить расходы на строительство. При этом, машина сможет беспрепятственно заезжать в гараж даже с багажником на крыше. Для того, чтобы получить оптимальную высоту под ваш автомобиль, необходимо к его высоте прибавить 300 мм.

Так, например, минимальная высота ворот должна быть:

• 180 см для владельцев легковых автомобилей;
• 230 см для владельцев джипов;
• 240 см для владельцев микроавтобусов.

Лучше делать с запасом, ведь увеличить ее будет достаточно сложно, в некоторых случаях – невозможно. При этом, следует ориентироваться на стандартные размеры. Так вы сможете легко подобрать качественные и доступные створки. Кроме того, стандартный гараж можно будет использовать даже после того, как вы поменяете транспортное средство на другое, с отличными габаритами. Продать стандартный гараж, при необходимости, будет легче.

Влияние типа гаражных ворот на размеры проема

Ворота для гаража различают по принципу их открытия/закрытия. Есть несколько разных современных конструкций автоматического и ручного типа. Дополнительно учитывается возможность устройства калитки для входа в гараж. Не всегда удобно пользоваться воротами.

На размеры влияют способ их крепления и место для отвода закрывающего полотна. Это может быть зона под потолком, у стены, перед гаражом.

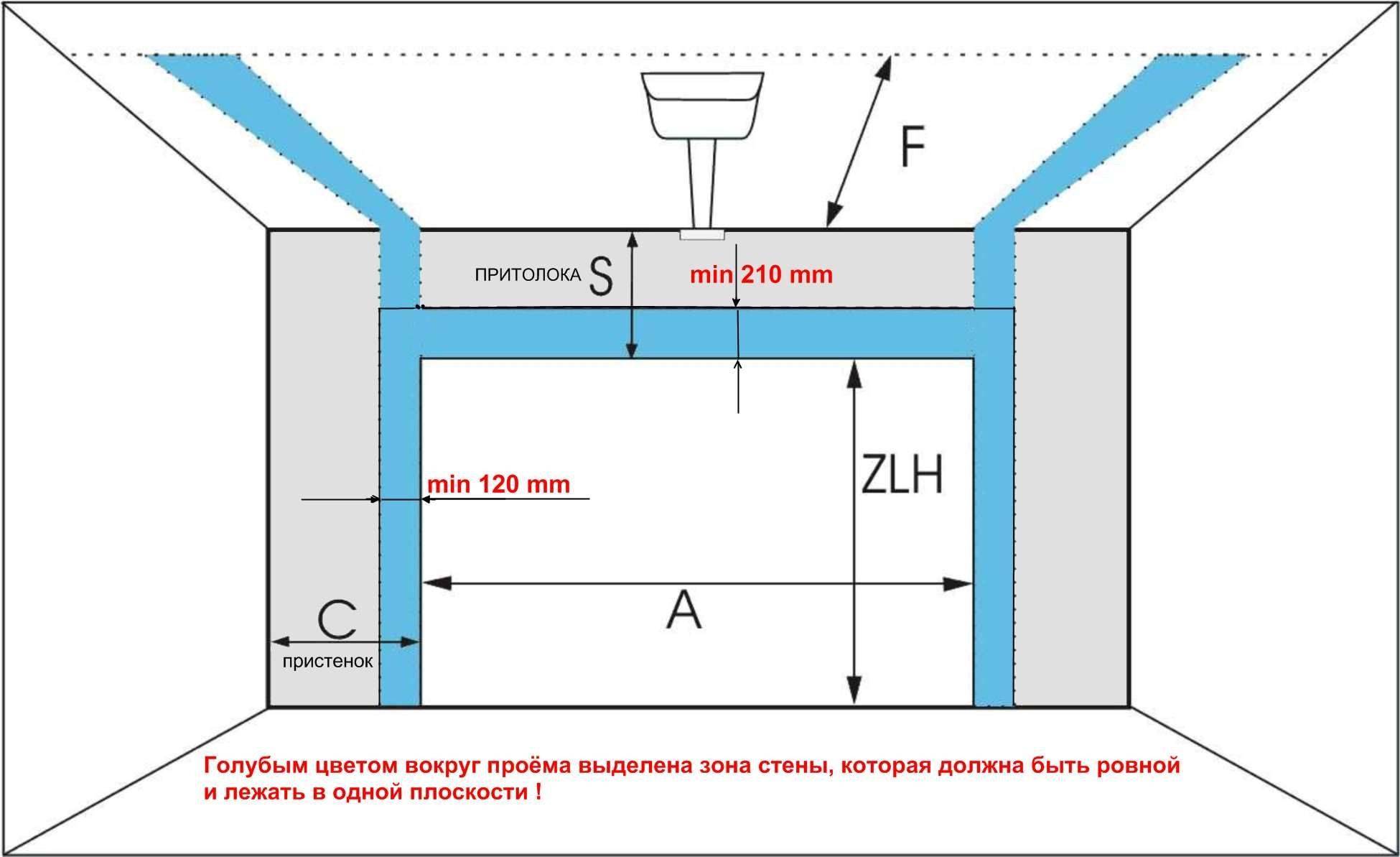

Секционные конструкции

Вид автоматических дверей, состоящих из 3-6 сегментов. По полозьям, направляющим полотно автоматически, ворота «уползают» или под потолок, или на боковую стенку. Подходят для установки на самые небольшие дверные проемы.

При расчете их габаритов учитывают:

• наличие свободного пространства под потолком (от 10 до 14 сантиметров) для хранения там сегментов при открытом проеме;
• свободное пространство от 10 сантиметров по обеим сторонам от проема, для монтажа направляющих.

На рынке конкурирует несколько производителей, предлагающих двери нескольких габаритов с разным шагом в размерной сетке. Подходит для гаража на 1 или 2 машины.

Рулонные роллетные

К их основной особенности относится наличие притолоки от 10 сантиметров. Представляют собой поверхность из стальных ламелей, которые движутся по направляющим и при открытии сворачиваются в рулон. Высота этого рулона в коробе должна пройти под потолком выше проема.

Учитывается необходимость монтажа направляющих – от 13 сантиметров. Хорошие автоматические гаражные двери подойдут для маленьких конструкций. Могут быть изготовлены на заказ практически любого размера. Ограничения накладывает мощность двигателя.

Подъемно-поворотные створки

Отличаются массивностью. Принцип их работы таков, что при открытии цельное полотно специальным шарнирным механизмом проворачивается в горизонтальную плоскость и поднимается наверх. Они требуют свободного пространства перед гаражом. После открытия дверь остается в верхней части проема, уменьшая его на 20-25 сантиметров.

Подъемный тип механизмов рассчитан на установку в гаражах на один автомобиль. Механизм прочный и надежный. За счет нагрузки конструкции на боковые стенки требуется их усиление.

Распашные

Традиционные двери, не требующие установки дополнительных механизмов и оборудования. Представляют собой раму с двумя дверями на петлях. Требуют свободного пространства перед гаражом. Не имеют ограничений при изготовлении.

Откатные ворота

Представляют собой одно или два полотна, по направляющим откатывающиеся вдоль входа. Расчеты при их монтаже должны учитывать, что сбоку от проема на стене должно быть столько же свободного места, сколько занимает сам проем. Наиболее востребованы на производственных предприятиях, где работает спецтехника. Максимально возможные габариты – 40х20 метров.

Факторы, влияющие на размеры гаражных ворот

При расчёте размеров ворот для гаража следует учитывать следующие факторы:

Количество автомобилей

Важно заранее определиться с максимальным количеством автомобилей, которые будут одновременно проезжать через ворота и находиться в гараже. В большинстве случаев закладывают ширину для въезда одной или двух машин, но некоторые конструкции могут быть использованы и для большего количества транспортных средств.

Размеры автомобилей

Необходимо знать точные габаритные параметры машин, которые будут въезжать в гараж. При этом нужно помнить, что автомобили могут меняться, поэтому желательно делать достаточный запас на этот случай. Основные параметры транспортного средства — это длина, ширина и высота. Помимо фактической высоты автомобиля, нужно иметь в виду то, что он может быть оснащён багажником, а на нём — закреплён груз, объём которого тоже нужно учитывать. Поэтому в расчёт брать не фактическую, а наибольшую возможную высоту транспортного средства. Автомобиль должен свободно проезжать через ворота, никаким образом их не задевая.
Угол подъезда к гаражу. При определении размеров ворот следует оценить близлежащую территорию и находящиеся рядом конструкции. Например, если проезд расположен под углом к плоскости ворот, то потребуется большая ширина проёма, нежели при условии перпендикулярного размещения проезда. Этот фактор влияет и на выбор оптимальной конструкции ворот.

Тип конструкции ворот. Рынок сейчас предлагает огромное разнообразие видов систем. Они различаются по направлению и механизму открывания, вариантам изготовления и расположению полотна относительно проёма и другими характеристиками. Соответственно каждая конструкция имеет свои особенности, в том числе и размеры. В некоторых случаях автоматические механизмы, сами полотна и крепления могут занимать в проёме дополнительное место, которое при расчёте необходимо учитывать.

Производитель. После того как размеры и тип гаражных ворот определены, нужно сразу выбирать производителя ворот. В большинстве случаев они выпускаются серийно с унифицированными размерами, которые, возможно, не будут соответствовать вашим расчётам. В таком случае нужно искать изготовителя, который сделает их по индивидуальному заказу. Зачастую это приводит к увеличению стоимости. Предварительный выбор определённой модели важен ещё тем, что есть возможность запросить все технические характеристики ворот и узнать необходимые требования для их установки.
Самодельные ворота
Если владельцем принято решение изготавливать их самостоятельно, то помимо вышеперечисленных факторов следует обратить внимание и на соотношение массы полотен к ширине проёма. Ведь детали и элементы заводских ворот рассчитываются на нагрузки с учётом их массы, размеров и способа открывания
Для самодельных же нужно произвести точные геометрические замеры и обеспечить достаточную жёсткость и прочность. Несоблюдение этого правила может привести к провисанию полотен или повреждению крепления. Рассчитываются самодельные ворота по аналогии с заводскими.

Основные условия, которые должны выполняться при определении размеров гаражных ворот:

• высота ворот составляет на 20 см больше наибольшей высоты автомобиля;
• ширина должна быть больше размеров автомобиля на расстояния, указанные ниже в таблице в зависимости от расположения проезда (табличные значения применимы только для тех транспортных средств, размеры которых не превышают 6 м в длину и 2 м в высоту).

Таблица: определение ширины ворот

Расположение проезда по отношению к плоскости гаражных ворот	Расстояние, на которое размеры ворот превышает ширину автомобиля
перпендикулярно	0,7 м
под углом	1 м

Если проём предполагает одновременный заезд двух автомобилей, то при расчёте ширины ворот следует учитывать расстояние между автомобилями, которое должно быть более 0,5 м.

Что надо учитывать при проектировании

При проектировании, в первую очередь, ориентируются на тип транспортного средства, которое будет парковаться в гараже. Именно от его значений зависят габариты строения в целом и, соответственно размер гаражных ворот, которые должны подчиняться ряду требований:

• Соответствовать проекту;
• Быть удобными в использовании;
• Обеспечивать удобный въезд в гараж транспортного средства;
• Быть безопасными.

Чертеж распашных гаражных ворот

Поэтому, на стадии проектирования полезно ознакомится со стандартными размерами ворот для гаража наиболее популярных фирм-производителей для гаража и типовыми моделями которые они производят

Немаловажно знать как утеплить ворота гаража своими руками

Высота гаражных ворот

Стандартная высота ворот в гараже делается в районе 2–3.5 метра, с учетом модели авто. Нужно отметить, что расчет ширины подъемных систем в определенной степени влияет на высоту.

Эскиз подъемного сплошного полотна

Это обусловлено тем, что во время выбора этого вида гаражных ворот нужно учесть пространство, которое требуется для установки автоматической системы. То есть при максимальной ширине увеличивается масса. Это потребует серьезных механизмов, что забирает высоту.

Чтобы правильно посчитать высоту ворот, требуется к планируемым размерам добавить по 10 мм. Это пространство будет использоваться при установке рамы.

Деталировка подъемного гаражного полотна

Иногда владелец гаража решает поменять распашные ворота на подъемный механизм. По некоторым причинам высоты может не хватить:

1. Часто при въезде в гаражное помещение устанавливают порог, в процессе его переезда авто поднимается по высоте.
2. Есть вероятность оледенения въезда. Наледь может составлять до 15 см.
3. Дополнительные элементы, установленные на авто: багажник типа «лыжа» или рейлинги.
4. Высота автомобиля при открытом багажнике, выступающая за механизм воротной конструкции, скорость авто при въезде и уклон заезда влияют на высоту проема.

Выполняя расчеты, все факторы учитывают и добавляют 30–40 см запаса. Многие гаражные конструкции во время последующего увеличения проема представляют затруднительный процесс. Потому дополнительные размеры желательно предусмотреть предварительно.

Схема секционной конструкции для гаража на 1 машину

Максимальные и минимальные размеры ворот

Чтобы было понятно, о чем идет речь, необходимо ознакомиться с фото ниже, где показаны габаритные размеры грузового автомобиля «Газель». И на основе этой марки показать, как выбираются минимальные и максимальные размеры проема.

Габаритные размеры автомобиля «Газель»

Распашные

Когда стоит задача определения высоты проема, то проще всего с распашными воротами. Они должны быть на 20 см выше высоты машины. В нашем случае это: 2171+200=2392 см, с округлением 2400 см или 2,4 м. Это минимальный параметр.

Что касается максимального размера, то все будет зависеть от габаритов груза. Это стандартная величина, равная 4 м. Меньше можно, выше нельзя. Соответственно, если автомобиль «Газель» будет ставиться в гараж в груженом виде, то высота ворот должна быть 4,2 м.

Теперь ширина:

• Если въезд производится прямолинейно, то есть, перпендикулярно стене, то зазор между торцами проема и автомобилем должен составлять 50 см. А это в общем 1 м. Значит, получается в нашем случае: 2513+1000=3513 мм или 3,513 м. Это минимальный показатель.
• Если въезд производится с угловым подъездом, то проем надо увеличить на 1,5 м. То есть, максимальный размер будет составлять: 2,513+1,5=4,013 м.

Распашые ворота с минимальными размерами

Точно такие же выкладки надо проводить с любой маркой автомобиля. Кстати, что касается легковых машин, то высота проема для них определяется не высотою авто, а ростом человека. Потому что, к примеру, высота автомобиля класса «С» не превышает 1,7 м. То есть, для машины ворота высотою 1,9 м будут достаточны, но для человека высокого роста это не самый комфортный вариант. Поэтому минимальная высота в этом случае – 2,1 м.

Подъемно-поворотные

Эта модель представляет собой цельное полотно в виде щита, которое при открытии поднимается вверх, устанавливаясь горизонтально. При этом полотно будет отстоять от верхнего торца проема на 20-25 см ниже (в зависимости от производителя). Соответственно подсчитать высоту проема гаража надо точно так же, как и в предыдущем случае, только к полученному результату придется добавить обозначенный выше зазор.

В нашем случае с «Газелью» это будет: 2,4+0,2=2,6 м.

Расстояние между полотном и рамой 20-25 см

Подъемно-секционные

Чисто конструктивно такие ворота представляют собой несколько секций, которые соединены между собой петлями. Они поднимаются по направляющим, расположенным по вертикали и горизонтали. При этом полотно складывается под потолком, снижая высоту проема только на толщину панели (секции). А это не более 5 см. То есть, высота проема будет составлять для «Газели» 2,4+0,05=2,45 м.

Проем закрывается сверху только на толщину полотна

Рулонные

Гаражные ворота этого типа можно устанавливать внутри помещения, снаружи или прямо в проеме (здесь имеется в виду барабан, на который наматываются секции конструкции). В двух первых случаях (накладной монтаж) они собой не изменяют параметров въезда, так как барабан устанавливается с таким расчетом, чтобы в наполненном виде он не заслонял собой верхнюю часть проема. В третьем случае (встроенный монтаж) высота сильно уменьшается за счет габаритов подъемного механизма.

Последний показатель производитель обязательно указывает в паспорте изделия. Именно его и надо прибавить к высоте проезда авто.

Варианты установки рулонных воротных конструкций для гаража

Складывающиеся

Этот тип гаражных ворот представляет собой несколько створок, установленных вертикально, которые при открытии складываются в книжку. По сути, высоту проема, как и распашные модификации, они не изменяют, потому что открываются в горизонтальном направлении. Что касается ширины, то здесь расчет ведется с учетом толщины каждой секции, их количества, а также способа открытия.

По последнему фактору ворота разделяются на две группы:

• которые открываются и всей конструкцией собираются вдоль лицевой стены гаража;
• которые собираются в книжку и остаются внутри проема, прижатые к вертикальному торцу перпендикулярно въезду.

Створки складывающихся ворот, расположенные вдоль стены

Именно вторая группа требует точного расчета. Для этого надо измерить толщину каждой створки, к примеру, 5 см. Умножить этот показатель на количество створок, к примеру, по две с каждой стороны, то есть, в общем четыре. Получается 5х4=20 см. К полученному ранее параметру, а это 3,513 м, надо прибавить 0,2 м, получаем 3,713 м. Это и есть минимальная ширина проема для складных ворот, если «Газель» будет заезжать прямо. Если заезд будет производиться с поворотом, то ширина должна быть: 4,013+0,2=4,213 м.

Створки складных ворот, остающихся внутри проема
