Стальные радиаторы отопления какие лучше - разновидности и основные характеристики

Выбор стальных радиаторов по степени теплоотдачи

Чтобы подобрать оптимальную мощность радиаторов для прогрева помещений, нужно провести некоторые расчеты. Согласно усредненным значениям, для отопления 1 квадратного метра площади комнаты требуется 100 Вт тепловой энергии. Это значение далеко не всегда актуально – необходимая мощность радиаторов зависит от массы параметров, начиная климатическими условиями конкретного региона и заканчивая индивидуальными особенностями здания.

Для получения максимально точных результатов расчета, подходящих под определенную ситуацию, стоит воспользоваться онлайн-калькуляторами. Хорошее приложение позволяет определить необходимую мощность радиаторов с учетом допуска в 10%. Конечно, при нехватке данных на высокую точность расчетов надеяться не стоит, но незначительные отклонения не скажутся негативно на качестве прогрева помещений. Расчеты необходимо проводить для каждой комнаты отдельно.

Для проведения расчетов потребуются следующие данные:

Площадь помещения;
Количество наружных стен (некоторые калькуляторы учитывают еще и направление стен, а также влияние движения преобладающих воздушных масс);
Пиковые значения отрицательных температур в зимнее время;
Наличие и качество утепления наружных стен помещения;
Высота потолков;
Степень утепления пола и потолка;
Количество окон в комнате и их размеры;
Наличие выходящих на улицу или балкон дверей;
Предполагаемая схема установки радиаторов и их особенности.

Заключение

Существует несколько разновидностей стальных отопительных радиаторов, каждый из которых рассчитан на использование в определенных условиях. Выбирая стальные радиаторы отопления, нужно учесть все особенности помещения, провести ряд расчетов и внимательно изучить продукцию представленных на рынке производителей.

2 Достоинства и недостатки

Как и у любого другого изделия, у стальных радиаторов есть свои положительные и отрицательные стороны, которые нужно учитывать перед покупкой. У трубчатых и панельных батарей эти нюансы могут отличаться.

Панельные конструкции имеют массу достоинств. Среди них:

простота конструкции;
надежность;
отсутствие сложных механизмов, благодаря чему снижается вероятность поломки;
простота монтажа;
наличие бокового и нижнего соединения, что облегчает монтаж;
эффективная теплоотдача, которой способствует конвекция;
экономичность, благодаря минимальному количеству теплоносителя, который требует меньшего количества энергии на разогрев;
внешний вид позволяет использовать прибор в любом интерьере;
большой ассортимент моделей с различными габаритами.

чувствительность сварочных соединений к высокому давлению и гидроударам;
подверженность коррозии;
полугодовое отсутствие теплоносителя ускоряет коррозию;
подверженность повреждениям поверхности при транспортировке;

Покупая стальные панельные батареи нужно принимать во внимание все нюансы их использования и правила подключения к отопительной системе

Трубчатые модели не являются исключением и также имеют ряд достоинств. Среди них:

высокое рабочее давление и возможность выдерживать гидроудары;
отсутствие прокладок способствует снижению количества повреждений;
гладкая поверхность;
легкость подключения;
возможность разных вариантов размещения изделия;
разные варианты монтажа.

Также обязательно нужно учитывать минусы трубчатых моделей. Состоят они в следующем:

низкая стойкость к коррозии, в особенности при покупке некачественного изделия;
неустойчивость к механическим повреждениям;
высокая цена.

Конструктивные особенности и разновидность стальных радиаторов отопления

Высокая технологичность стали не требует доказательств. Этот пластичный, прочный, гибкий и ковкий материал хорошо поддается сварке, а также замечательно проводит тепло. Так что для радиаторов сталь подходит по многим параметрам.

Выпускаются стальные радиаторы двух типов:

панельные;
трубчатые.

Радиаторы панельного типа

В середине этого прибора находятся одна, две или три панели. Каждая из них состоит из двух стальных плоских профилей, сваренных по контуру для соединения. Пластины штампуются, после чего на них образуются овальные вертикальные каналы – пути для теплоносителя. Производство этих радиаторов отличается простотой – роликовая сварка соединяет заготовки, прошедшие штамповку. После этого готовые детали скрепляются по две штуки с помощью патрубков.

Устройство стального конвекторного радиатора.

Чтобы повысить теплоотдачу, производители зачастую оснащают панели с изнанки ребрами П-образной формы. Для их изготовления берутся более тонкие листы стали, чем для панелей. Ребра способствуют повышению конвекции. Если в ряд соединены несколько панелей, то с обеих сторон их накрывают кожухами. В зависимости от количества нагревательных и конвекторных панелей находящихся внутри радиаторов существуют следующие их типы.

Тип 10 — это однорядный радиатор без конвектора и без облицовки.

Тип 11 — однорядный радиатор с одним конвектором, без верхней решетки.

Тип 20 — двухрядный радиатор без конвектора, с воздуховыпускной решеткой.

Тип 21 — двухрядный радиатор с одним конвекторным оребрением, закрытый кожухом.

Тип 22 — двухрядный радиатор с двумя конвекторными оребрениями, закрытый кожухом.

Тип 30 — трехрядный, без конвекторного оребрения, сверху закрытый решеткой.

Тип 33 — трехрядный радиатор с тремя конвекторными оребрениями, закрытый кожухом.

Готовый радиатор получается достаточно узким, что весьма удобно при монтаже. Цена таких изделий весьма демократичная, поэтому владельцы собственных домов предпочитают ставить именно их.

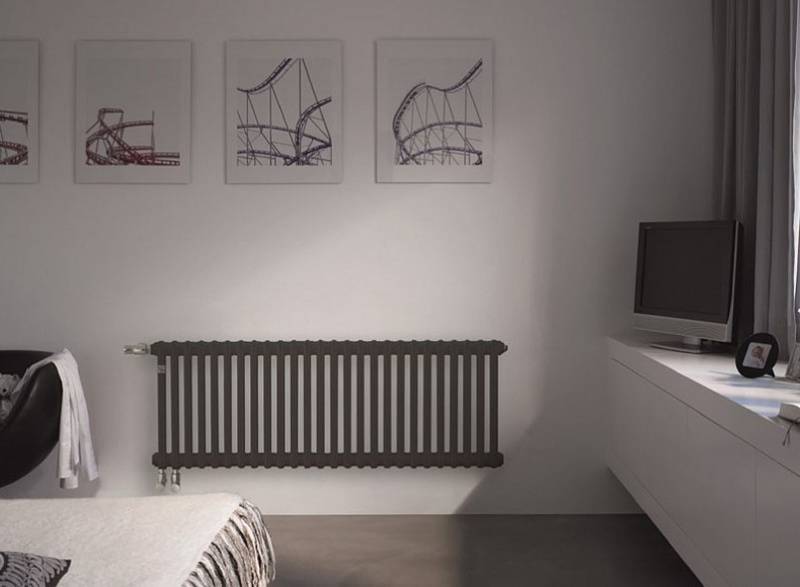

Радиаторы трубчатого типа

Трубы из стали, сваренные между собой, составляют сердечник данного отопительного прибора. Впрочем, он же служит и корпусом. Изготовить такой радиатор не столь просто, как предыдущий, но вариаций моделей у него, несомненно, гораздо больше. Наиболее распространенным класическим вариантом является радиатор похожий на чугунный, но имеющий гораздо больше каналов для движения теплоносителя.

Количество каналов, которое может иметь трубный радиатор.

Стоит такой прибор довольно-таки дорого, и его никак нельзя называть бюджетным вариантом. Это скорее вариант для дизайнера, не стесненного в средствах.

Все возможная расцветка трубных радиаторов.

Его фантазия вкупе с яркими цветами, оригинальными формами и всем диапазоном размеров позволяет сделать такие радиаторы настоящей «изюминкой» стильного и красивого интерьера.

Половые конвекторы

Это относительно новое решение в обустройстве отопительной системы – половые конвекторы состоят из короба, решетки (она выполняет исключительно декоративную функцию) и теплообменника. Устанавливают половые конвекторы в помещениях с большими окнами («в пол»), активно они используются при обустройстве отопительной системы аэропортов, вокзалов, больниц и поликлиник.

Преимущества половых конвекторов:

небольшой вес;
конструкция прочная и простая в монтаже и эксплуатации;
комната прогревается максимально равномерно;
легко очищаются от пыли и грязи;
не портят даже самый замысловатый дизайн помещения – половые конвекторы практически не видны.

Недостатки половых конвекторов:

длина, необходимая для качественного монтажа, достаточно большая;
принудительную вентиляцию установить невозможно;
отдача тепла низкая.

Основные разновидности

По типу расположения трубок различаются горизонтальные и вертикальные стальные радиаторы. Горизонтальными приборами в основном комплектуются просторные офисы и залы. Сфера применения вертикальных трубчатых батарей – частные дома, больницы и школы. Конструктивные особенности вертикальных моделей способствует визуальному увеличению высоты помещений. К тому же они почти не скапливают пыль.

Форма отопительных приборов данного типа может быть угловой, плоской, радиусной и дизайнерской. В угловых моделях применяется две секции, которые расположены под некоторым углом друг ко другу. При этом допускается возможность регулировки угла, в зависимости от особенностей интерьера. Плоские модели характеризуются однорядным расположением трубок: такая форма прибора является наиболее популярной среди покупателей. Радиусная конфигурация предполагает наличие дуги. Дизайнерские модели оформляются с особенной оригинальностью. Один из вариантов – изгибание вертикальных трубок для получения волнообразного эффекта.

Китайские

Самой бюджетной моделью металлического трубчатого радиатора можно назвать батареи Оазис китайского производства. Несмотря на дешевизну, прибор отличается хорошей прочностью, стойкостью к агрессивному воздействию и отсутствием эксплуатационных ограничений. Ряд моделей изготавливаются с учетом специфики отечественных теплосетей. Трубчатые батареи отопления Оазис имеют самые положительные отзывы. Предприятие также специализируется на изготовлении стандартных биметаллических радиаторов отопления, отличающихся отличными теплотехническими характеристиками и доступной стоимостью.

Краткая памятка по выбору

Батарея должна занимать не менее 65 – 70 % от длины углубления под окном Начиная искать радиаторы взамен старых или для установки в новом жилье, необходимо учитывать следующие характеристики:

Мощность. Считается, что на каждый квадратный метр помещения необходимо 100 Вт мощности радиаторов. Расчет примерный, более точно можно узнать из онлайн калькуляторов, представленных на сайтах производителей.
Максимальное давление, какое может выдержать конструкция.
Максимальная температура. Параметр влияет на качество соединения выходных патрубков с трубами и стойкость краски.
Габаритные размеры. При установке в углубления под окнами радиатор должен занимать не менее 65 – 70 % от длины углубления.
Вид подключения (боковое или нижнее) в зависимости от предполагаемой разводки труб.
Наличие терморегулятора.
Присоединительные размеры патрубков.

Любой потребитель сможет подобрать хороший стальной радиатор, который прослужит долго без поломок и аварий.

Тип

Выпускают панельные и трубчатые батареи из стали. Панельные отличаются низкой ценой, большой площадью теплоотдачи, которая особенно эффективна у двухслойных моделей. Большинство серий отличается лаконичным дизайном, что не всегда устраивает поклонников изысканных интерьеров. Оборудование надежно, но рекомендуется для установки в частных домах с системами отопления с небольшим рабочим давлением.

Трубчатые привлекают разнообразием формата, утонченным дизайном, мягким тепловым излучением. Батареи выдерживают высокое давление, имеют часто хорошую комплектацию, но это компенсируется ценой.

Число секций

Чем больше количество секций – тем выше теплоотдача. Это позволяет использовать меньше тепловых приборов при обогреве комнаты большой площади. Число секций влияет на размеры: у панельных увеличивается глубина, у трубчатых – ширина. Многосекционные модели материалоёмкие, что сказывается на цене продукции.

Размер

Перед покупкой батарей рекомендуется выполнить замеры пространства под окном или на стене, где будет размещаться гаджет. От верхнего края до подоконника должно оставаться пространство 10-15 см, чтобы не создавать препятствия воздухообмену. Нижняя часть батареи не должна упираться в пол. Ширину выбирают на 10-15% меньше размеров окна. При установке на стене – визуально оценивают влияние на интерьер.

Мощность

Строительные нормативы определяют необходимую мощность тепловых приборов: 41 Вт на кубометр для панельных домов, 34 Вт на единицу объема для кирпичных зданий. Исходя из этих рекомендаций можно выбрать мощность устанавливаемого девайса. Технические характеристики указываются в паспорте. Достаточно посчитать объем комнаты и сравнить с мощностью батареи. Подобные расчеты являются предварительными, особенно для частного домостроения. Это связано с различными теплотехническими характеристиками материалов, используемых при строительстве, наличием дополнительной теплоизоляции. Лучше доверить расчет мощности теплотехникам – это поможет сэкономить или на покупке теплотехники, или в течение отопительного сезона на энергоносителе для котла.

Какие размеры бывают

Бытовое холодильное оборудование подразделяется на категории по числу камер и фронтальных дверей. Стандартные размеры холодильников зависят от рынка сбыта, например, в ряде стран Азии принято использовать малогабаритную морозильную камеру, которая располагается сверху. Европейские требования предусматривают использование корпуса высотой от 1800 мм при ширине не более 600 мм. Американский стандарт отличается применением расширенных корпусов с повышенной вместимостью.

Однокамерных

В однокамерных моделях морозильный отсек встроен в холодильную камеру или расположен в отдельном кожухе в верхней части оборудования. Размеры холодильника обеспечивают полезный объем до 200 л (при высоте корпуса в пределах 500-1500 мм). Малогабаритные установки для гостиничных номеров отличаются вместимостью в пределах 30-80 л, при этом ширина составляет 500 мм. При установке оборудования требуется учесть радиус хода фронтальной дверцы при открывании и обеспечить свободное пространство по бокам и позади корпуса для вентиляции.

Двухкамерных

Двухкамерное оборудование наиболее распространено в жилых помещениях из-за универсальности конструкции. Минимальная высота установки составляет 1300 мм, агрегаты с максимальной вместимостью (до 350 л) оборудованы корпусами, высотой до 2200 мм. Ширина установок находится в диапазоне 500-700 мм, а глубина зависит от конструкции теплообменника на задней стенке. Минимальное значение составляет 500 мм, чаще встречаются изделия глубиной 600 мм.

Габариты холодильников 2-х камерного типа позволяют вписать оборудование в стандартную нишу кухонного гарнитура или установить в зазор между элементами стенки. При монтаже требуется обеспечить циркуляцию воздуха вдоль боковых стенок и заднего радиатора теплообменника. При ухудшении теплообмена эффективность работы холодильной установки снижается.

Многокамерных

Многокамерное оборудование отличается большой вместимостью отсеков, достигающей 700 л. Холодильные установки оснащаются раздельными отделениями с индивидуальной регулировкой температуры. Высота бывает вплоть до 2000 мм, при этом ширина холодильника варьируется в диапазоне 600-1200 мм. Для обеспечения повышенной вместимости глубина корпуса на части моделей доведена до 1000 мм. Существуют модификации, предназначенные для встраивания в гарнитуры, а также оборудованные корпусами для отдельной установки.

Side by Side

Установки отличаются применением распашных фронтальных створок, которые позволяют дополнительно увеличить вместимость и размеры холодильников. Морозильная камера и холодильный отсек скомпонованы вертикально, предусмотрено раздельное регулирование температуры. Часть модификаций оснащается специальным отделением для охлаждения спиртных напитков, на фронтальной двери монтируется дозатор для розлива охлажденной воды (бачок смонтирован на внутренней панели створки).

Высота корпуса оборудования находится в интервале 1800-2000 мм, ширина бывает до 1000 мм. За счет перекомпоновки отделений удалось сократить глубину, которая не превышает 850 мм. Холодильные установки оснащаются 1 или 2 компрессорами и теплообменниками, вынесенными на заднюю часть корпуса. Для циркуляции холодного воздуха в камерах применяются электрические вентиляторы, поэтому необходимо обеспечить устойчивое охлаждение радиаторов и электронных компонентов оборудования.

Нестандартные модели

Нестандартное холодильное оборудование предназначено для размещения в нишах кухонных гарнитуров, изготовленных по специальному заказу. Компоновка установки позволяет вписать корпус в полости, имеющие ширину 400 мм. Узкая фронтальная дверца в открытом состоянии не препятствует перемещению владельца по кухне. Для компенсации снижения объема применяется увеличение глубины корпуса. На внешней части фронтальной створки предусматриваются крепежные планки для удержания декоративной панели от кухонной мебели.

Встречаются встраиваемые шкафы, имеющие высоту до 2000 мм при ширине 600 мм. Часть производителей предлагает холодильное оборудование, предназначенное для размещения под столешницами кухонных гарнитуров. Высота таких изделий не превышает 820 мм, вместо откидных створок применяются выдвижные ящики, оборудованные защелками и индивидуальной подсветкой.

Шкафы, предназначенные для установки под столешницу, подразделяются на установки с холодильной камерой и с морозильным отсеком. Рекомендуется приобретение 2 устройств, которые дополняют функции друг друга. Комбинированные модификации производятся только некоторыми изготовителями.

Преимущества и недостатки панельных радиаторов

преимущества и недостатки радиаторов

Главная причина, почему люди выбирают стальные панельные радиаторы отопления — технические характеристики батарей данного типа. Они обладают рядом достоинств, выгодно выделяющих эти радиаторы среди других моделей:

Простая конструкция. С одной стороны, это можно рассматривать, как преимущество: не нужно мучиться с установкой по секции, ведь панельные радиаторы являются цельными. С другой стороны, это же самое качество может быть воспринято и как недостаток: в случае поломки, придется менять всю батарею целиком.
Высокая теплоотдача. Стальной панельный радиатор, технические характеристики которого в этом аспекте являются непревзойденными, отлично подойдет для установки в любой комнате. Большой показатель тепловой мощности достигается за счет свойств стали быстро получать и отдавать тепло, а в совокупности с работой конвекторов результат многократно возрастает. Также не последнюю роль играет большая площадь поверхности радиатора.
Привлекательный внешний вид. Стальные панельные радиаторы отлично вписываются в любой интерьер, не привлекая к себе лишнего внимания. При качественной покраске, такие батареи могут устанавливаться совсем без декоративных панелей, значительно увеличивающих теплопотерю. Нижнее подключение также способствует общей эстетичности радиатора.
Экономичность. Мало того, что сам радиатор является наиболее дешевым среди аналогичных. Экономия также осуществляется за счет того, что таким батареям нужно меньше теплоносителя до нагрева до необходимой температуры.

Недостатки панельных радиаторов обусловлены в первую очередь свойствами стали:

Низкая устойчивость к коррозии

Сталь легко подвергается химическому воздействию, поэтому стальные панельные радиаторы могут при несоблюдении всех мер предосторожности оказаться весьма недолговечными

Преимущества и недостатки панельных радиаторов

Слабость против гидроударов. Стоит заметить, не только панельные, но и большинство других радиаторов не выносят резких перепадов давления в системе. Чтобы защититься от протечек и повреждений батареи, необходимо установить редуктор давления.
Хрупкость. Из-за особенностей конструкции, необходимо не допускать при транспортировке никаких ударов, царапин и подобных повреждений.
Недопустимость контакта внутренних поверхностей с кислородом. Таким образом, стальной панельный радиатор не может стоять без теплоносителя больше двух недель.

Как правильно выбрать

Вопрос выбора всегда интересует потребителей, особенно, когда дело касается высоких агрегатов. В первую очередь нужно учитывать высоту потолков, поскольку она может быть и 2,5 метра, а изделия имеют размер до 3-х метров. Тут главное — не ошибиться, иначе изделие просто не поместится.

Для квартир и детских комнат лучше брать трубчатые модели. Они наиболее соответствуют предъявляемым требованиям и более безопасны.

Трубчатые радиаторы имеют ряд плюсов:

выдерживают давление до 10 атмосфер;
соединены лазерной сваркой;
сглаженные углы исключают получение травмы;
равномерный прогрев помещения;
удобная уборка.

Вторым моментом является количество тепла, необходимого для комфортного микроклимата в помещении. И в этом плане трубчатые модели удобны, поскольку в глубину могут иметь от 1 до 6 рядов. Если агрегат будет монтироваться в простенок, необходимо предварительно замерить его ширину.

Для частных домов тип радиатора принципиального значения не имеет, поскольку давление в автономной системе небольшое и угрозы разрывов нет. Здесь подойдут и чугунные, и алюминиевые, и биметаллические, и стальные модели. Главное, чтобы они гармонично вписывались в интерьер и равномерно прогревали помещение.

Биметаллические радиаторы очень удачно выписываются в современный интерьер жилых помещений

Эта разновидность радиаторов нередко выпускается с различным цветовым оформлением. Если не найден нужный цвет, то допускается самостоятельное окрашивание. Для этого процесса применяются специальные термостойкие составы красок, способные выдерживать температуру до 150 градусов.
Гладкие поверхности и скругленные углы делают эти радиаторы достаточно безопасными с точки зрения возможности получения травмы, и оттого пригодными для установки в детских комнатах.
Достоинством является достаточно длительный гарантированный срок эксплуатации, при условии выбора качественных радиаторов и правильной их эксплуатации.
Биметаллические радиаторы могут быть установлены в любую систему отопления, даже с некачественным теплоносителем.
Эта разновидность приборов, в отличие от других современных радиаторов, способна выдерживать высокое внутрисистемное давление и температуру до 130 градусов.
Одним из ключевых преимуществ подобных батарей является очень высокая теплоотдача.
Такие приборы, как правило, оснащаются термостатом, что позволяет устанавливать нужную температуру их нагрева. Ее корректировка происходит практически сразу, за счет небольшого по размеру сечения каналов.
Количество секций радиатора для каждой конкретной комнаты можно легко рассчитать самостоятельно, использовав, математическую формулу, которая будет приведена ниже. Правильный расчет поможет избежать лишних затрат при покупке радиаторов, их монтаже и дальнейшей эксплуатации.

Есть у этих приборов и свои недостатки, о которых следует знать, так как они тоже могут повлиять на осознанный выбор радиаторов.

Как говорилось выше, биметаллические батареи могут быть установлены в любую, в том числе и в центральную систему отопления. Но нужно учитывать, что некачественный теплоноситель способен все же значительно снизить срок их эксплуатации. Тем не менее, все свои преимущества они показывают именно при высокотемпературном режиме эксплуатации.
Важным недостатком этих комбинированных приборов являются разные коэффициенты расширения стали и алюминия. Поэтому, после длительного их использования в отопительном контуре иногда возникают шумы – скрипы, возможно постепенное снижение прочности конструкции и даже тепловой мощности – нарушается прямая теплопередача между двумя металлами.
При установке радиаторов в центральную систему отопления, может произойти быстрое засорение теплопроводных труб, так как они имеют небольшой диаметр. Желательно предусмотреть, во избежание этого, установку фильтра грубой очистки.
Высокая стоимость биметаллических приборов тоже может быть отнесена к отрицательным сторонам при их приобретении, так как она превышает цены на батареи из алюминия, стали и чугуна. Однако, учитывая качество и долговечность подобных изделий, такие затраты вполне оправданы.

Расчет количества секций биметаллических радиаторов

Приблизительно рассчитать необходимое количество секций для отопления конкретной площади — достаточно просто. Для этого применяется несложная формула. Для производства подобного расчета потребуются такие параметры, как мощность одной секции (указана в паспорте изделия или в прайс-листе магазина) и площадь помещения.

Как правильно рассчитывается реальная теплоотдача батарей

Прописанная в паспорте отопительного прибора теплоотдача соответствует истине, когда разница между средней температурой теплоносителя (tподачи + tобратки)/2 и воздуха помещения равна 70 °С. Величина зовется температурным напором, обозначается Δt. Расчетная формула:

Подставим известное значение температурного напора и получим такое уравнение:

(tподачи + tобратки)/2 — tвоздуха = 70 °С

Какую теплоотдачу мы получим, если в документации на биметаллический радиатор написано: тепловая мощность одной секции равна 200 Вт при DT = 70 °С? Разобраться поможет та же формула, в нее подставляем значение комнатной температуры +22 °С и ведем расчет в обратном порядке:

(tподачи + tобратки) = (70 + 22) х 2 = 184 °С

Зная, что разность температур в подающем и обратном трубопроводах не должна превышать 20 °С, определяем их значения следующим образом:

tподачи = 184/2 + 10 = 102 °С;
tобратки = 184/2 – 10 = 82 °С.

Теперь видно, что 1 секция биметаллического радиатора из примера отдаст 200 Вт теплоты при условии, что вода в подающем трубопроводе нагреется до 102 °С, а температура воздуха в комнате – до +22 °С.

Первое условие невыполнимо, поскольку современные бытовые котлы нагреваются до 80 °С (максимум). Значит, радиаторная секция никогда не отдаст заявленные 200 Вт тепла. Да и температура теплоносителя в системе частного дома редко поднимается выше 70 °С, тогда DT = 38 °С, а не 70 градусов. То есть, реальная теплоотдача прибора вдвое ниже паспортной.
