Стабилизатор напряжения для газового котла как выбрать: популярные стабилизаторы для газовых котлов и их технический обзор

Лучшие электромеханические стабилизаторы для газовых котлов

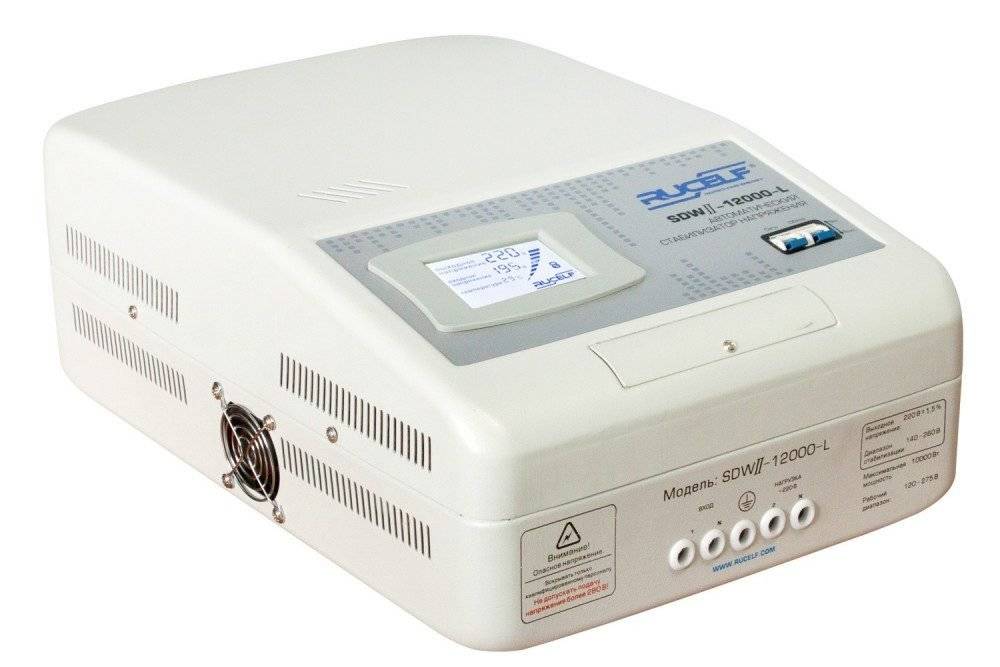

RUCELF SDWII-12000-L

На выходе стабилизатор выдаёт от 212 до 228 В тока правильной синусоиды (искажения сигнала при этом сведены до минимума). Общая эффективная мощность равна 10 кВт. На экране отображается целый спектр данных: показатели напряжения на обоих концах контура, уровень нагрузки, режимы работы. Для соединения с устройствами в данном аппарате установлены разъёмы для клемм. Присутствует защита от скачков напряжения вплоть до 400 В. Блок довольно габаритный и весит чуть менее 30 кг, поэтому перед монтажом следует правильно определить место крепления. В наличии аппаратная защита двигателя: при обнаружении технического дефекта стабилизатор автоматически выключается, чтобы сохранить в целости механические компоненты. Стоимость модели стартует с 20 тысяч рублей.

Преимущества:

  • Бесступенчатая регулировка сигнала.
  • Встроенный датчик для определения температуры.
  • Индикатор неполадок, диагностика SMART.
  • Гибридный режим работы вентилятора воздушного охлаждения.
  • Рабочий диапазон 130-280 В.

Недостатки:

  • Слишком чувствительная защита.
  • Возникающие при установке сложности.
  • Шумноват.

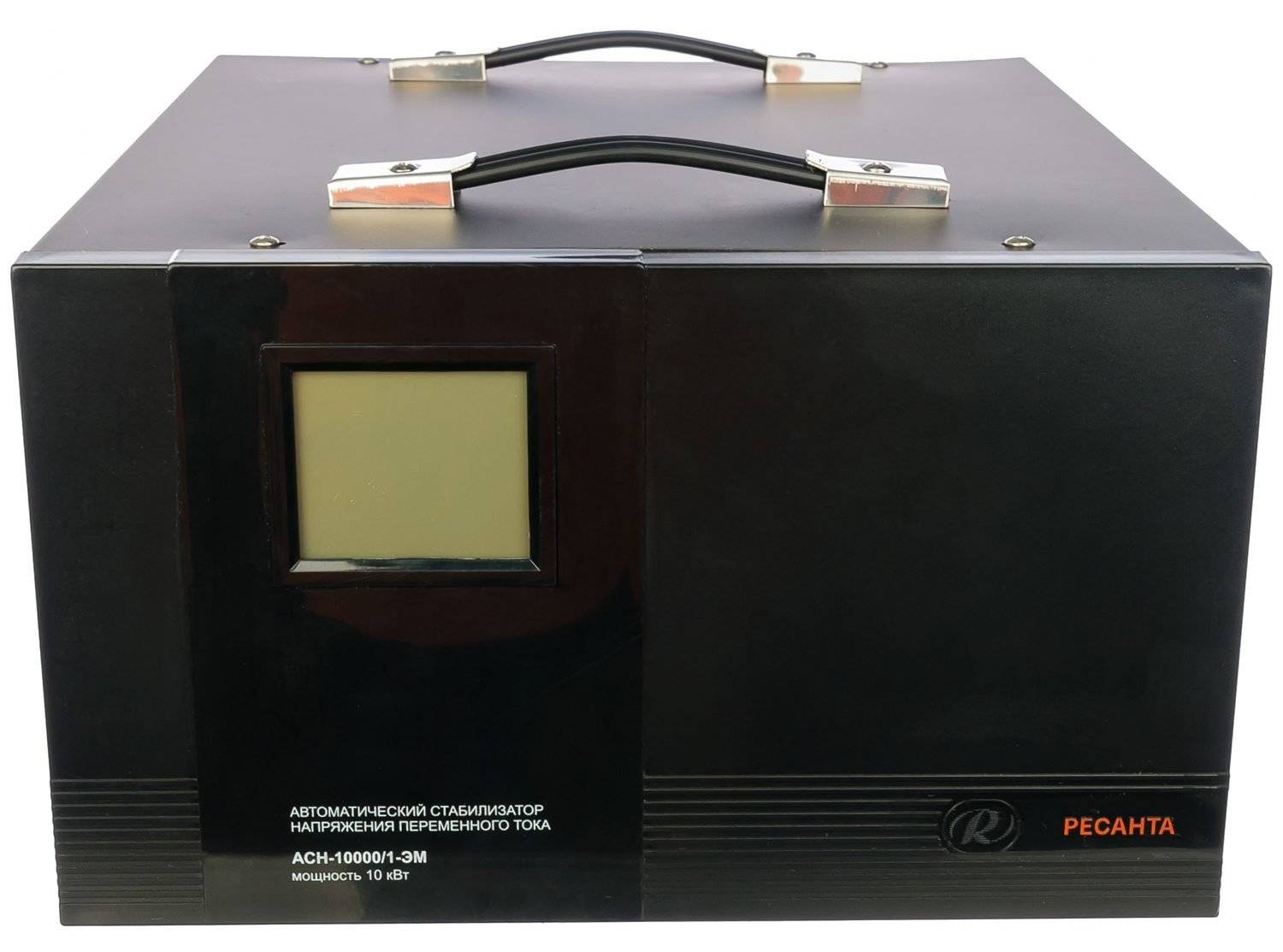

РЕСАНТА ACH-10000/1-ЭМ

Мощный стабилизатор с классической компоновкой деталей. Облачён в прямоугольный металлический каркас тёмного цвета, на верхней панели которого расположены ручки для переноски блока. Отверстие для вентилятора, разъёмы подключения и кнопки управления размещены на задней панели. Суммарная мощность нагрузки не превышает 10 кВт, а точность стабилизации 2%. Встроенные в корпус цифровые амперметр и вольтметр помогут понять пользователю, в каком режиме работает устройство. Прибор оснащён байпасом ручного типа, при помощи которого можно переключать потребителей на сеть переменного тока напрямую, без стабилизации. Может работать при высоких температурах (вплоть до 45 градусов по Цельсию). Стоимость в магазине около 14 с половиной тысяч рублей.

Преимущества:

  • Быстрая реакция на изменение напряжения в сети.
  • Надёжная конструкция, информативный экран.
  • Входной диапазон 140-260 В при частоте тока от 50 до 60 Гц.

Недостатки:

  • Не крепится на стену.
  • Ощутимо шумит двигатель.
  • Слишком яркая подсветка дисплея.

Энергомаш СН-93100

Передвижной стабилизатор с выходной мощностью 8 кВт. Прямоугольной формы корпус полностью металлический. К нижней панели прикручены маленькие колёса, а в боковых панелях есть прорези для ручного хвата. Внутренние компоненты получают воздух через решётчатые отверстия, которые целиком покрывают боковину устройства. Блок управления и два стрелочных индикатора, сообщающих пользователю о текущих параметрах системы, расположены в верхней части передней крышки. Все необходимые функции в наличии, включая Bypass и задержку запуска для устройств с асинхронными двигателями. Стабилизация осуществляется по диапазону: от 140 до 260 В. Если показатели будут значительно выше, устройство прекратит свою работу до решения проблемы, после чего автоматически запустит двигатель. За данную модель придётся выложить 14500 рублей.

Преимущества:

  • Может работать при отрицательных температурах (не ниже -5 градусов).
  • Наличие защиты от КЗ.
  • Точность корректировки – 3%.
  • Удобство транспортировки.

Недостатки:

  • Низкий КПД (90 %).
  • Большой вес блока (около 35 кг).

SUNTEK СНЭТ-11000-ЭМ

Электромеханический прибор настенного типа с цифровой индикацией режимов. На нижней панели в ряд выстроены отверстия для клемм. Сам корпус с глянцевой поверхностью разделён на две части и при необходимости его можно легко разобрать. Физические кнопки управления расположены в непосредственной близости от вольтметра, который отображает показатели тока как на входе, так на выходе. Короткое замыкание, перегрев запчастей, сильные помехи сигнала и слишком высокое напряжение в сети SUNTEK СНЭТ-11000-ЭМ не страшны. Внутренние компоненты надёжно защищены от пыли благодаря сертификации IP20. Нагрев комплектующих практически не ощутим даже при большой нагрузке. За указанную модель разработчик просит 18 тысяч р.

Преимущества:

  • Широкий диапазон входных напряжений (120-285 В).
  • Мощность стабилизатора – 11 кВА.
  • Рабочая среда: -5 – +40 градусов, 80% влажности.
  • Принудительное охлаждение элементов системы.
  • 97% КПД и высокая скорость коммутации.
  • На выходе 213-227 В.

Недостатки:

  • Маленький дисплей.
  • Весит почти 30 кг.
  • Громкие щелчки переключателей.

В сети много обзоров и видео на данную тематику, где можно узнать больше данных обо всех перечисленных моделях.

Оптимальные параметры для квартир и небольших домов

Получив необходимые знания о видах стабилизаторов и параметрах выбора, можно сделать сводную таблицу критериев.

Лучший стабилизатор для котла средней мощности 150 В:

Мощность нагрузки450-750 Вт (мин 1000 ВА)
Скорость стабилизации20 мсек
Точность стабилизации, %1-3%
Рабочий диапазон, В120-270
Срок службы5-15 лет
Минусовые температурыПри необходимости
Тип крепленияНастенный, напольный (на выбор)
Тип корпусаМеталлический (более долговечен)
Шумминимальный
Защитные фильтрыОт перегрева, замыкания, перегрузки
ЗаземлениеНаличие клеммы

Из трех вариантов – сервоприводные, релейные и тиристорные, наиболее оптимальными для выбора являются СН релейного и тиристорного типа. Но релейные издают характерный шум, что усложняет условия их размещения.

Если вы можете позволить себе приобретение ИБП или стабилизатора с двойным преобразованием, рекомендуется остановить выбор именно на этом оборудовании.

Более экономный вариант – приобрести тиристорный стабилизатор для котла.

Рейтинг лучших стабилизаторов для газовых котлов

Среди стабилизаторов напряжения для газовых котлов популярны следующие модели.

БАСТИОН Teplocom ST-222 500

Стабилизатор от компании Бастион стоит выбрать, если в сети нет серьёзных скачков, т. к. он не обладает достаточной точностью регулировки. Мощность также невелика, но плюсы: универсальная установка на DIN-рейку или на стену, компактный корпус со встроенной розеткой и гарантия от производителя 5 лет — делают его достойным конкурентом для других моделей обзора.

Фото 1. Стабилизатор напряжения Бастион Teplocom ST-222 500. Прибор имеет компактные размеры, помещается на ладони.

  • Тип: релейный.
  • Мощность: 180 Вт.
  • Напряжение на входе: 165—260 В; на выходе — 200—240 В.
  • Точность стабилизации: 10%.
  • КПД: 95%.
  • Количество выходных розеток: 1.
  • Вес: 1,5 кг.
  • Стоимость: от 2400 р.

РЕСАНТА ACH-1000 1-Ц

Хорошая, «средняя» модель для большинства применений. Мощности в 1 кВт хватит для типичной котельной в частном доме, а выходные значения от 202 до 238 В позволят работать почти любому котлу. Стабилизатор отличается привлекательной ценой.

  • Тип: релейный.
  • Мощность: 1000 Вт.
  • Напряжение на входе: 140—260 В; на выходе — 202—238 В.
  • Точность стабилизации: 8%.
  • КПД: 97%.
  • Количество выходных розеток: 1.
  • Вес: 3,5 кг.
  • Стоимость: от 1460 р.

Фото 2. Стабилизатор напряжения Ресанта АСН-1000/1-Ц и коробка от него. Мощность прибора 1 кВт.

РЕСАНТА LUX АСН-10000Н 1-Ц

Аналогичен предыдущей модели, но в 10 раз мощнее.

  • Тип: релейный.
  • Мощность: 10 кВт.
  • Напряжение на входе: 140—260 В; на выходе — 202—238 В.
  • Точность стабилизации: 8%.
  • КПД: 97%.
  • Клеммы для подключения нагрузки.
  • Вес: 19,7 кг.
  • Стоимость: от 8500 р.

SVEN AVR 500

Бюджетный стабилизатор небольшой мощности, тем не менее обеспечит надёжную работу котла при скачках в сети от 100 до 280 В.

Фото 3. Стабилизатор напряжения для газового котла от производителя Sven модели AVR-500. Прибор имеет удобную ручку для переноски.

  • Тип: релейный.
  • Мощность: 400 Вт.
  • Напряжение на входе: 100—280 В; на выходе — 202—238 В.
  • Точность стабилизации: 8%.
  • КПД: 95%.
  • Количество выходных розеток: 1.
  • Вес: 2,9 кг.
  • Стоимость: от 1550 р.

RUCELF SRWII-12000-L

Неплохой вариант от российского производителя. Широкий диапазон входных напряжений позволяет эксплуатировать прибор в любых условиях, а мощности в 10 кВт хватит для любого оборудования в самой продвинутой котельной.

  • Тип: релейный.
  • Мощность: 10 кВт.
  • Напряжение на входе: 110—270 В; на выходе — 202—238 В.
  • Точность стабилизации: 8%.
  • КПД: 98%.
  • Клеммы для подключения нагрузки.
  • Вес: 22,5 кг.
  • Стоимость: от 12190 р.

Фото 4. Стабилизатор напряжения Rucelf модели SRW II-12000-L. Мощность прибора составляет 10 кВт.

RUCELF SRW-10000-D

Обладая меньшей мощностью, чем SRWII-12000-L, обеспечивает более точную стабилизацию, подходящую для большинства котлов.

  • Тип: релейный.
  • Мощность: 7 кВт.
  • Напряжение на входе: 140—260 В; на выходе — 207—233 В.
  • Точность стабилизации: 6%.
  • КПД: 97%.
  • Клеммы для подключения нагрузки.
  • Вес: 14,1 кг.
  • Стоимость: от 8550 р.

Powercom TCA-1200

Хорошие релейные стабилизаторы, если перепады в сети не слишком велики.

Очень компактный, лёгкий и дешёвый, обеспечивает благоприятное для любого газового котла выходное напряжение.

  • Тип: релейный.
  • Мощность: 600 Вт.
  • Напряжение на входе: 176—264 В; на выходе — 209—231 В.
  • Точность стабилизации: 5%.
  • КПД: 95%.
  • Количество выходных розеток: 4.
  • Вес: 1,6 кг.
  • Стоимость: от 1320 р.

Powercom TCA-2000

Более мощный собрат модели TCA-1200 по привлекательной цене.

  • Тип: релейный.
  • Мощность: 1000 Вт.
  • Напряжение на входе: 176—264 В; на выходе — 209—231 В.
  • Точность стабилизации: 5%.
  • КПД: 95%.
  • Количество выходных розеток: 4.
  • Вес: 1,6 кг.
  • Стоимость: от 1790 р.

Lider PS10000W-50

Эту модель от российской компании «Интепс» отличает крайне высокая мощность — до 10 кVA, что позволяет запитать серьёзную котельную полностью, а не только один котёл. При этом точность стабилизации идеально подходит даже для самых «капризных» газовых котлов. Из недостатков: высокая цена и большой вес, что может вызывать трудности в размещении.

  • Тип: электронный.
  • Мощность: 8 кВт.
  • Напряжение на входе: 128—320 В; на выходе — 210—230 В.
  • Точность стабилизации: 4,5%.
  • КПД: 97%.
  • Клеммы для подключения нагрузки.
  • Вес: 41 кг.
  • Стоимость: от 46700 р.

Энергия Classic 7500

Самый большой размах входных напряжений: от 60 до 265 В. Отличная электронная стабилизация, обеспечивающая идеальное для котла электропитание в районе 210—230 В.

Высокий КПД, умеренный вес и средняя цена делает этот аппарат лучшим в этом ряде моделей.

  • Тип: электронный.
  • Мощность: 5,2 кВт.
  • Напряжение на входе: 60—265 В; на выходе — 209—231 В.
  • Точность стабилизации: 5%.
  • КПД: 98%.
  • Клеммы для подключения нагрузки.
  • Вес: 20 кг.
  • Стоимость: от 23470 р.

Зачем нужен стабилизатор

Отечественные электросети должны давать электрический ток с напряжением 220 В. Но между «должны» и «дают» есть существенная разница – если засунуть в розетку щупы мультиметра, окажется, что напряжение составляет 180, 200, 230 или же вовсе 165 Вольт, в зависимости от загруженности сетей. Причем показания постоянно колеблются как плавно, так и скачкообразно. И сделать что-либо с этим невозможно.

Из-за перепадов напряжения страдает вся домашняя техника. Какая-то переносит скачки более-менее спокойно, а другая, нуждающаяся в стабильном питании, начинает сбоить. Больше всего в стабильности нуждаются отопительные котлы – это подтверждают специалисты, часто сталкивающиеся со сгоревшей электроникой. Причем для котлов и их электронной начинки одинаково опасны как просадки по питанию, так и повышенное напряжение.

В некоторых случаях сгоревшая плата может нанести существенный ущерб и самому газовому котлу, но случается это не так часто.

Самое неприятное во всей этой ситуации то, что ремонт и замена электроники газовых котлов выливается в целое состояние – стоимость некоторых плат доходит до 10 тыс. рублей, а то и дороже. Неудивительно, что специалисты рекомендуют использовать стабилизаторы. При небольшой стоимости они способны защитить чувствительную к перепадам технику и продлить срок ее бесперебойной службы.

Выбираем тип стабилизатора

Стабилизаторы отличаются по многим параметрам. Так, например, агрегаты могут располагаться на стенах помещения (навесные) или на полу (напольные). Промышленность выпускает стабилизаторы, работающие от постоянного или переменного тока, однофазные или трехфазные.

В стабилизаторах используется несколько способов переключения обмоток, по этому принципу агрегаты принято подразделять:С сервоприводом (электромеханические стабилизаторы), — по обмоткам агрегата с помощью сервопривода движется бегунок. Этот тип стабилизатора выполнен по типу автомобильного трансформатора. Электромеханические стабилизаторы функционируют благодаря встроенным устройствам, обеспечивающим работу трансформатора.

Схема: сервоприводный стабилизатор

Преимуществами электромеханического стабилизатора можно назвать:

  • постепенное регулирование напряжения без возникновения нарушений фазы и снижения синусоиды тока;
  • незначительные габариты;
  • высокое сохранение работоспособности при различных напряжениях, включая моменты возникновения скачков напряжения от 100 до 120В.

Релейные (электронные), — в этой конструкции переключение обмоток происходит с помощью реле. При невысокой стоимости, такие агрегаты обладают достаточной надёжностью и качеством. Закрытый герметичный корпус релейных стабилизаторов препятствует проникновению пыли и влаги внутрь конструкции.

Релейный стабилизатор напряжения

Достоинствами релейных стабилизаторов являются:

  • релейные стабилизаторы не требуют обслуживания;
  • быстрота реакции;
  • высокая скорость переключения при изменении входного сигнала;
  • экономичность – агрегаты имеют невысокую стоимость.

Внимание! Существенным недостатком электронных агрегатов считается ступенчатое регулирование напряжение на выходе, что значительно сокращает их применение.

В конструкции симисторного стабилизатора напряжения применяются совместно реле и симисторы. Преимуществами стабилизаторов такого вида являются:

Симисторный стабилизатор напряжения

  • симисторные стабилизаторы напряжения не содержат в конструкции агрегата деталей, которые изнашиваются при механической эксплуатации, что отличает их от релейных и электромеханических стабилизаторов;
  • эти агрегаты отличаются высокой долговечностью и надёжностью;
  • симисторные агрегаты выпускаются в напольном и настенном вариантах исполнения;
  • полная бесшумность работы агрегата;
  • во время кратковременных сбоев в работе электросети, возникших перегрузках, стабилизатор на симисторах гарантирует бесперебойную работу бытовой техники, в том числе газового котла;

Схема: работа симисторного стабилизатора напряжения

  • система укомплектована встроенной многоуровневой автоматической защитой, которая обеспечивает отключение нагрузки при перегрузке по току, защиту от коротких замыканий, защиту от чрезмерно повышенного и пониженного напряжения;
  • срок эксплуатации прибора, установленный производителями, составляет до 10 лет.

Тиристорные. Стабилизаторы такой конструкции имеют тиристорные ключи, которые при включении или выключении могут влиять на синусоидальную форму тока, вызывая ее искажение. Алгоритм измерения напряжения в несколько десятков раз и определение момента включения тиристоров определяется с учетом алгоритма изменения напряжения в считаные доли секунды. Включение или выключение тиристоров регулирует процессор, встроенный в схему.

Тристорный стабилизатор напряжения

Тиристорным стабилизаторам не грозят перегрузки при возникших на сетях электроснабжения нештатных ситуациях, — микроконтроллер тут же посылает команду на отключение стабилизатора.

Преимуществами тиристорных стабилизаторов являются:

  • бесшумность при работе агрегата по преобразованию тока;
  • долговечность — тиристор может работать более 1 млрд раз;
  • при работе тиристоров не образуется дуговой разряд;
  • экономичность в потреблении энергии;
  • небольшие габаритные размеры;

Схама: тристорный стабилизатор напряжения

  • молниеносная скорость и точность при выравнивании и нормализации напряжения;
  • диапазон работы при уровнях напряжения от 120 до 300 вольт.

При обширном перечне достоинств тиристорного стабилизатора, агрегат не лишен некоторых недостатков:

  • ступенчатый способ стабилизации тока;
  • высокая стоимость, — это самый дорогой стабилизатор из всех существующих на сегодняшнем рынке.

Какой стабилизатор напряжения лучше подходит для газового котла

Все виды стабилизаторов напряжения призваны реализовывать две задачи: при падении или скачках доводить выходной ток до значения максимально приближенного к 220 В, и разрывать цепь, если показатель слишком велик, а возможности стабилизатора не позволяют его нормализовать. Это содействует корректной работе отопительного оборудования и защищает чувствительные электронные узлы от перегрузки. Конструктивно стабилизаторы делятся на три вида, у каждого из которых свои преимущества и недостатки. Рассмотрев и сравнив их получится точнее определить какой нужен стабилизатор напряжения для газового котла в конкретной ситуации.

Электромеханические стабилизаторы

Их принцип действия построен на круговых обмотках трансформатора по которым перемещаются угольные щетки. Вращение происходит благодаря сервоприводу. В зависимости от входного напряжения прибор перемещает щетки в определенное положение, обеспечивая нужный исходящий ток.

+ Преимущества электромеханических стабилизаторов

  1. высокая точность +-3%;
  2. низкая стоимость;
  3. большой диапазон регулировок;
  4. способен переносить значительные перегрузки;
  5. небольшие размеры корпуса.

— Недостатки электромеханических стабилизаторов

  1. низкое быстродействие (время срабатывания около 2 с, что много для чувствительной электроники);
  2. при резком скачке напряжения может отреагировать некорректно (чрезмерно снизить или завысить выходящее значение);
  3. плохо работает при отрицательных температурах (если выносить блок за пределы котельной);
  4. конструкция бегунка и сервопривода полностью механическая и недолговечная за счет трения и износа щеток;
  5. шумная работа;
  6. может искрить на контактах (между обмоткой и щетками), что недопустимо при использовании с газовым оборудованием и требует удаленного монтажа.

Такие стабилизаторы подходят для газовых котлов, но необходимо позаботиться о безопасности, что включает обустройство утепленного места для установки и удаленности от самого отопителя.

Релейные стабилизаторы

Такой тип стабилизаторов более современный и широко распространен. К обмотке трансформатора подключено от пяти до двенадцати реле, каждое из которых заключено в герметичный корпус. В зависимости от изменения входящего напряжения ток пускается через одно из них по контуру максимально приближенному к 220 В, что обеспечивает его выравнивание в сторону нормы. Чем больше число реле, чем точнее установка значения. В конструкции отсутствуют механические компоненты.

+ Преимущества релейных стабилизаторов

  1. быстрая реакция на перепады;
  2. широкий диапазон входного напряжения;
  3. хорошо переносит перегрузки мощности;
  4. способен работать при минусовых температурах;
  5. не требуется постоянное обслуживание и контроль;
  6. длительный срок службы за счет отсутствия механически передвигающихся частей;
  7. относительно доступная стоимость.

— Недостатки релейных стабилизаторов

  1. ступенчатая регулировка с искажением синусоиды (чем меньше число реле, тем шаг шире, от чего страдает точность);
  2. погрешность выходящего напряжения до 8%;
  3. шумная работа.

Учитывая соотношение цена/качество релейные стабилизаторы являются наиболее распространенным оборудованием используемым с газовыми котлами.

Электронные стабилизаторы

Электронные стабилизаторы пускают ток через различные контуры обмотки трансформатора, но делают это не при помощи реле, а благодаря электронным ключам — симисторам или тиристорам. Первые способны пропускать ток в двух направлениях, а вторые только в одном. Такие полупроводниковые элементы дают компактные размеры оборудования и высокую эффективность.

+ Преимущества электронных стабилизаторов

  1. долговечность;
  2. точность стабилизации 3-5%;
  3. полностью бесшумные;
  4. неприхотливые к условиям эксплуатации;
  5. не требуют регулярного обслуживания;
  6. устойчивы к отрицательным температурам;
  7. большой диапазон вводных значений.

— Недостатки электронных стабилизаторов

  1. чувствительность к перегрузкам и помехам;
  2. высокая стоимость.

Электронные стабилизаторы можно назвать наиболее совершенным и универсальным оборудованием для газовых котлов. Препятствием для их использования может послужить только высокая стоимость.

Это интересно: Особенности установки жидкотопливного котла — монтажные правила

Примеры надежных моделей стабилизаторов для котла

Примеры хороших и надежных моделей стабилизаторов для отопительных котлов по типам.

Сервоприводные:

  • Ресанта ACH1000/1-ЭМ;
  • Luxeon LDS1500 Servo;
  • RUCELF SDW-1000;
  • Энергия CHBT-1000/1;
  • Elitech ACH 1500E.

Релейные:

  • LogicPower LPT-1000RV;
  • Luxeon LDR-1000;
  • Powercom TCA-1200;
  • SVEN Neo R1000;
  • БАСТИОН Teplocom ST1300.

Электронные:

  • Штиль R 1200SPT;
  • Luxeon EDR-2000;
  • Прогресс 1000T;
  • Lider PS 1200W-30;
  • Awattom СНОПТ-1.0.

Как выбрать бесперебойник для газового котла?

Как выбрать источник бесперебойного питания для газового котла?

Как подобрать стабилизатор напряжения для частного дома или квартиры?

Защита от перенапряжения: что лучше стабилизатор или реле контроля напряжения?

Какие типы и виды стабилизаторов напряжения для дома существуют?

Какой стабилизатор напряжения нужен для холодильника

Сколько фаз должно быть у стабилизатора

Выбор одно- или трехфазного стабилизатора напряжения для газового котла, в первую очередь зависит от параметров электрической проводки, подведенной к жилому дому. Если питание сети однофазное, потребуется соответствующий преобразователь.

При трехфазной электросети потребуется поставить либо один стабилизатор, предназначенный для подключения трех фаз, либо три однофазных, что обеспечит более стабильное выходное напряжение.

Однофазные стабилизаторы в основном используются в бытовых целях. Устанавливаются в квартирах и частных домах. Допускается подключение к электросети с номинальным напряжением в 220 В. Бытовые приборы предназначены для выпрямления полной максимальной мощности до 135 кВа.

Допускается использование однофазных преобразователей и в промышленных целях. В таком случае на трехфазную сеть потребуется одновременное подключение сразу трех выпрямителей. Такое решение может быть оправданным, если учесть, что однофазные устройства выдают ток с более устойчивой частотой и синусоидой.

Подключить трехфазное устройство можно и в бытовых целях, при условии, что к частному дому подведена сеть с напряжением в 380В. Но в целом, для газового котла небольшой мощности, необходимость в установке трехфазной модели отсутствует.

Популярные производители стабилизаторов напряжения

Стабилизаторы, входящие в топ лучших аппаратов 2021 года, выпускают такие фирмы, как:

Lider. Российский производитель, разрабатывает адаптированные под климат умеренных широт приборы. Стабилизаторы Lider стабильно выполняют свои функции при сниженных температурах и совмещаются с котлами зарубежных компаний;

Powerman. Торговая марка, принадлежащая компании Тайпит. Производит не только стабилизаторы, но и аккумуляторы, источники питания. Значительная часть продукции отправляется на импорт в зарубежные государства;

Штиль. Один из отечественных лидеров среди фирм, занимающихся выпуском электрооборудования;

Rucelf. Российский производитель, занимается выпуском электроприборов бытового назначения более 10 лет;

Энергия. Российская фирма с производственными площадками, находящимися в Китае. В ассортименте компании более 3 тысяч наименований электротехнических изделий;

APC. Компания из США – APC by Schneider Electric. Занимается производством электрооборудования с 1981 года;

Ресанта. Латышский бренд, занимающийся поставкой в страны СНГ аппаратов для сварки, стабилизаторов напряжения, устройств для систем отопления;

Sven. Основана в России в 1991 году как компания по выпуску компьютерного оборудования, постепенно производство расширилось за счёт разработки и изготовления ИБП;

SUNTEK. Производственные площадки находятся в России и Китае. Ассортимент бренда Сантек – стабилизаторы, защитные устройства, ЛАТРы;

IEK GROUP. Российский производитель светотехнического и электротехнического оборудования. Товары под маркой IEK используют для оснащения образовательных и лечебных учреждений, коммунальных хозяйств;

Uniel. Международная корпорация из Китая. Занимается выпуском энергосберегающей продукции бытового и промышленного назначения;

Эра. Российская компания, основанная в 2004 году. Выпускает продукцию высокого качества, но по доступным для большинства покупателей ценам;

Бастион. Научно-производственная компания, занимающаяся разработкой и производством электротехнических товаров более 30 лет.

Конкретные примеры выбора стабилизаторов

Неплохо по надежности работают стабилизаторы латвийской фирмы «Ресанта». В ассортименте производятся релейные и электромеханические модели устройств. По мощности для газовых котлов подходят две модели электромеханических стабилизаторов: Ресанта ACH — 500 /1- ЭМ и Ресанта ACH — 1000 /1- ЭМ. Ниже приведены их характеристики.

Технические характеристики электромеханических стабилизаторов «Ресанта» (для увеличения масштаба кликните по картинке)

Если посмотреть на строчку «Время регулирования» вы увидите просто плачевную цифру – 10v/сек. То есть за секунду может быть компенсирован перепад на 10В. В реалиях на наших сетях перепады составляют в несколько раз больше. Что это значит? Такие стабилизаторы не смогут гарантировать безопасность газового котла.

Давайте рассмотрим примеры подбора стабилизаторов для конкретных моделей котлов. Например, владелец газового котла Vaillant turboTEC plus VUW 362-5 ищет стабилизатор, так как при установке его предупредили, что ремонтировать по гарантии оборудование не будут, если этого устройства не будет. Хорошо, что ребята попались честные и предупредили. Часто просто молча ставят штамп, а потом отказывают в ремонте. В месте проживания пропадание электроэнергии и скачки – дело обычное. Исходя из такого положения, лучший вариант – ИБП on-line типа с аккумуляторами для обеспечения работы на время отключений.

Если говорить о мощности стабилизатора, то в данном случае потребляемая мощность котла 175Вт. Для учета пиковых нагрузок умножаем эту цифру на 5: 175Вт*5=875Вт. То есть для этой модели газового котла «Виалант» подходит стабилизатор мощностью от 900Вт.

Выход из строя платы управления происходит из-за перепадов напряжения

Рассчитаем мощность стабилизатора для котла Baxi модель LUNA-3 COMFORT 240 i. Этот котел потребляет 80Вт. Рассчитываем пиковые нагрузки – 80Вт*5=400Вт. Для этого оборудования подойдет стабилизатор совсем маломощный, но менее 500Вт такие устройства бывают редко. Потому выбирайте один из пятисотватных. Кстати, другие котлы той же линейки потребляют намного больше электроэнергии, так что для каждой модификации требуется делать расчет.

Все автоматизированные газовые котлы требуют стабильного напряжения на входе. Пусть у них, как у Baxi стоят платы защиты от перепадов, но с перепадами в наших сетях они справляются не всегда. Некоторые сервисные центры, как в случае с «Виалантом», официально предупреждают о необходимости установки стабилизаторов. У других, как, например, у «Аристонов», это не требование, а рекомендация. Но при отсутствии стабилизатора на входе котла или в квартире/доме просто объявляют поломку не гарантийной из-за ненадлежащих условий эксплуатации. А условия эксплуатации определяются исходя из паспортных данных.

Давайте рассмотрим немецкие котлы. Навесной газовый котел Buderus Logamax U052-28. Вот требования по электропитанию.

Требования по электропитанию у «Будерусов»

Из чего следует, что при подаче большего или меньшего напряжения режим работы будет нештатным, то есть ремонт в случае повреждения за счет владельца котла. Для обеспечения нормальных условий работы ставьте стабилизатор напряжения, а для котла «Будерус» этой марки мощность устройства 155Вт*5=775Вт.

Та же картина, примерно у «Висманов». На сайте нет требований по установке стабилизатора (в Германии нет в таких устройствах необходимости), а рабочее напряжение тоже 210-230В. Так что обеспечьте, пожалуйста. У этой марки потребляемая мощность для настенных газовых котлов 130-165Вт. Даже если вы не хотите заморачиваться и считать для каждой модели, берите 1кВт: ни одному из устройств больше не нужно. В данном случае запас никак не повлияет на работоспособность, хотя отражается на цене.

Для газовых котлов «Виссман» необходим стабилизатор

Из всего сказанного выше, можно сделать вывод: вне зависимости от того, какой марки стоит у вас газовый котел, «Аристон», «Будерус», «Висман», «Бакси», «Беретта» или любой другой – ставьте стабилизатор. И безопасную работу газового котла обеспечат только на тиристорах. Пусть он и дороже. Просто помните, что стоимость платы управления (а именно она горит при повышенном/пониженном напряжении) – это половина стоимости котла.

Виды стабилизаторов и их характеристики

Перейдем непосредственно к выбору стабилизатора и вначале определимся с нужным нам типом. У каждого из них есть свои плюсы и минусы и особенности работы. Давайте рассмотрим их по порядку:

Электромеханические

Стабилизатор состоит из катушки со встроенным электродвигателем, который перемещает угольную щетку по ее виткам. Такие устройства стоят не дорого и на выходе выдает 220В с очень низкой погрешностью (около 2%), но имеют и ряд недостатков таких как шумность, низкое быстродействие, короткий срок службы механики и ее плохая надежность. Для газовых котлов они не подходят, так как помимо перечисленных минусов, при движении механических частей велика вероятность образования искр.

В стабилизаторах этого типа переключение между обмотками вольтодобавочной катушки происходит с помощью реле. От того какое количество обмоток используется зависит точность стабилизации. Устройства имеют широкий диапазон входного напряжения от 100 до 290В, точность стабилизации около 5-8%, низкий уровень шума, доступную цену (от 2000р), широкий диапазон рабочих температур и могут несколько секунд работать при перегрузках в 110%. К недостаткам их можно отнести разве что подверженность реле износу и некоторую задержку стабилизации.

Фото 3: Конструкция стабилизатора с релейными переключателями

Электронные (тиристорные)

Эта разновидность стабилизаторов отличается самым высоким быстродействием. За переключение обмоток автотрансформатора в них отвечают полупроводниковые ключи — тиристоры (симисторы). Входящий в состав прибора контроллер сравнивает эталонное напряжение 220В (или 380В) со входным и при необходимости корректирует его. Точность стабилизации зависит от количества корректирующих ступеней, чем их больше тем ближе выходное напряжение к эталону.

Фото 4: Монтаж настенного стабилизатора 220В «Ресанта» для систем отопления

Для использования совместно с газовым котлом лучший выбор это релейные и электронные стабилизаторы напряжения. Электромеханические подойдут, к примеру, для подключения водогрейного пеллетного котла отопления «Faci» или ему подобных устройств на топливных гранулах с электронным управлением.

Выбор и расчет мощности стабилизатора напряжения для газового котла

Введение

Энергозависимые отопительные газовые котлы очень чувствительны к качеству электропитания. При скачках напряжения они легко могут выйти из строя, доставив вам массу неприятностей и лишних финансовых затрат. С учетом того, что качество электросетей в нашей стране оставляет желать лучшего, многие владельцы частных домов задаются вопросом как правильно выбрать стабилизатор напряжения для газового котла.

В этой статье мы постараемся ответить на вопросы что такое стабилизатор напряжения и зачем он нужен, какие бывают виды, как правильно выбрать и рассчитать исходя из потребляемой мощности газовым котлом, а также приведем краткий обзор наиболее популярных моделей. Итак, начнем.

Какой стабилизатор напряжения для котла лучше купить

Подбирать стабилизатор напряжения следует в первую очередь по типу сети в помещении. На базе этого выбирают однофазный или трехфазный вариант, чтобы его мощности хватало для подавления скачков электроэнергии. После этого оценивается мощность всех потребителей сети, чтобы у стабилизатора этот параметр был не ниже. Завершить процесс выбора могут два важных параметра – КПД и процент погрешности.

После сравнения лидеров 2021 года можно подвести следующие итоги:

  • Самая продаваемая модель с невысокой ценой – Ресанта ACH-30000/3-Ц;
  • Лучший релейный стабилизатор напряжения – Энергия APC 1000;
  • Лучшая трехфазная модель для котлов отопления – Rucelf SDV-3-15000;
  • Лучший электронный прибор для стабилизации тока – Lider PS6W-30;
  • Самый точный, мощный и скоростной прибор – Штиль IS3115RT.

Важно помнить, что выбор производится строго по имеющимся показателям электросети и теплового оборудования, потребностей, бюджета. А список номинантов, их характеристики, плюсы и минусы помогут сузить круг поиска

Блиц-советы

  • В тех районах, где уровень застройки максимальный, а также в местах, где подачу электроэнергии выполняют устаревшие подстанции, часто происходят большие перепады напряжения. При таких условиях наиболее эффективную работу будет выполнять тиристорное устройство.
  • Для увеличения срока службы прибора при необходимости подключения большого уровня нагрузки стоит проследить за показателем входного напряжения.
  • В независимости от вида котла, его производителя и технических характеристик рекомендуется установка стабилизатора, поскольку только в этом случае работа будет проходить в безопасном режиме.
Поделитесь в социальных сетях:ВКонтактеFacebookX
Напишите комментарий
