Обратный клапан для воды

Где ставить обратный клапан

Для начала пару слов о том, как обозначается обратный клапан на воду на схемах. Для него существует специальный значок. Это два треугольника, развернутые вершинами друг к другу. Один их треугольников закрашен, один нет. Направление движения рабочей среды указывается стрелкой. В обратном направлении поток закрыт.

Графическое обозначение обратного клапана на схемах

В общем-то, четкого указания, где именно надо ставить обратный клапан, нет

Важно, чтобы он выполнял свои функции, а место его установки — дело вторичное. Надо, чтобы система водоснабжения или отопления работала правильно

А конкретное его место определяете по параметрам системы и по удобству обслуживания

Исключение — ввод воды в квартире. Тут вам четко скажут, обратный клапан ставим перед счетчиком и никак иначе

А конкретное его место определяете по параметрам системы и по удобству обслуживания. Исключение — ввод воды в квартире. Тут вам четко скажут, обратный клапан ставим перед счетчиком и никак иначе.

Где ставить обратный клапан на воду при вводе ее в квартиру — после счетчика

Например, в обвязке бойлера на подающем трубопроводе должен стоять обратный (запорный) клапан. Он предотвращает попадание горячей воды в систему, которое может произойти, когда вода нагреется и этим создаст повышенное давление, которое может «передавить» водопроводное. В таком случае лучше ставить обратник поближе к источнику горячей воды, чтобы не подвергать тепловой нагрузке другие элементы обвязки и трубы холодной воды, которые далеко не всегда сегодня из металла.

На скважине или в колодце с погружным насосом

Если будете искать информацию, где ставить обратный клапан на погружной насос, информация может быть противоречивой. Одни советуют ставить сразу на выходе насоса, другие — на входе в дом или в приямке, если речь идет о скважине. Как ни странно, все три варианта рабочие. Просто для разных случаев.

Место установки обратного клапана в системе водоснабжения выбираем в зависимости от параметров системы и оборудования

Поставить обратный клапан в доме или в приямке над скважиной можно, если вертикальный участок трубопровода не превышает 7 метров. Длина горизонтального участка (если он без наклона) роли не играет. При такой протяженности трубопровода вода не будет стекать обратно в колодец или скважину.

Место установки обратного клапана в системе водоснабжения с погружным насосом

Если зеркало воды находится ниже семи метров (насос тянет воду с глубины более 7 метров), обратный клапан ставим после насоса. Можно сразу (как на фото выше), а можно поставить фильтр, потом обратный клапан. Допустимо установить клапан на пару метров над уровнем воды. Это уже не играет большой роли. Но такой способ установки — на глубине — неудобный для обслуживания. Рано или поздно клапан придется либо чистить, либо менять. Если он в скважине или в колодце, надо все вынимать на поверхность. Сама замена занимает считанные минуты. На то, чтобы открутить резьбу, снять старый, проверить/почистить или поставить новый, нужно минут пять. А вот все подготовительные работы — это тяжело, мокро и неприятно. Так что по возможности, переносим обратный клапан в дом или приямок.

С насосной станцией

Как уже говорили, некоторые модели насосных станций имеют обратный клапан. Нужно ли ставить второй на всасывающем трубопроводе? Снова-таки, если поднимается вода менее чем на 7 метров, можно обойтись без него или поставить на входе в дом.

Для насосной станции лучше обратный клапан с фильтром

Если вертикальный подъем больше, ставить надо на входе. Зачем? А потому что при выключенном насосе вода будет стекать обратно. И при включении, качать будет воздух, и только потом воду. И сразу скажем, что далеко не все станции нормально переносят такой режим. Поэтому если слышите, что вода после выключения насоса возвращается в колодец или скважину, лучше переделайте систему.

Обратный клапан с фильтром для установки с насосной станцией

Как видите, в данной схеме обратный клапан устанавливается на конце трубы. Так как он чувствителен к загрязнениям, лучше воду предварительно очистить. Можно накрутить стандартные фильтры, а можно поставить со встроенной сеткой. Какой вариант лучше? Наверное, все-таки, первый. Во-первых, можете собрать последовательно столько фильтров, сколько надо, чтобы подавать относительно очищенную воду. Во-вторых, менять один фильтр или один клапан дешевле, чем фильтр с клапаном. Возни при монтаже больше, но не критично.

Устройство и принцип действия

Прежде чем заняться подбором автоматических отсечных приборов, следует узнать подробнее, какие они бывают, чем отличаются друг от друга, из каких материалов изготавливаются. Изделие любого типа состоит из практически одинакового набора основных элементов.

Корпус

Может быть выполнен из коррозионностойких материалов: латуни, нержавеющей стали, чугуна или полипропилена. На поверхность наносится стрелка, указывающая направление движения среды, величина давления на которое он рассчитан, в мегапаскалях (МПа), и диаметр в дюймах или миллиметрах.

Запорный орган

Может иметь форму шара, диска, тарелки. В некоторых моделях запорный орган выполнен в виде створок, как диск, разрезанный пополам. Выше линии разреза и параллельно ему вмонтирована ось, на которую надеты пружины створок.

Пружина

Удерживает запорный орган в положении «закрыто» при отсутствии давления. С включением насоса, запорный орган сжимает пружину и открывает проход, переходя в положение «открыто».

Уплотнение

Седло клапана уплотняется полимерным материалом, обеспечивая его плотное прилегание и герметичность, а положении «закрыто». Материалом для уплотнения чаще всего выбирают PTFE, проще говоря – фторопласт.
Несмотря на некоторые отличия, изделия всех типов имеют общий принцип действия:

  • вода поступает в аппарат и давит на запорный орган;
  • пружина, прижимающая запорный орган к седлу сжимается;
  • запорный орган двигаясь следом за сжимающейся пружиной отрывается от седла, освобождая проход в нужном направлении;
  • при снижении напора воды, пружина разжимается и давит на запорный орган, прижимая его к седлу, закрывая проход.

Таким образом исключается любая возможность изменения направления движения воды в трубопроводе.

Какие бывают клапаны

С учетом конструктивных особенностей различают следующие виды приборов:

  • подъемные;
  • лепестковые;
  • двустворчатые;
  • гравитационные.

Есть смысл познакомиться с каждым из них поближе.

Гравитационные клапаны

Большинство устройств можно отнести к пружинным. Исключение составляю гравитационные клапаны, механизм которых обходится без пружин. Их запорный орган так же открывается напором воды. При отсутствии давления он возвращается на место под действием собственного веса (гравитации). Конструкция их чрезвычайно проста. Диск запорного органа одним краем подвешен на оси, закрепленной в корпусе. Под давлением воды, диск поворачивается на оси и поднимается свободным краем вверх, открывая путь воде. При отсутствии воздействия диск под собственной тяжестью возвращается на седло, закрывая проход для воды.

К гравитационным относят лепестковый (на фото внизу) и редко используемый шаровый клапан. В первом случае происхождение названия можно объяснить схожестью запорного органа с лепестком. Во втором – проход воды закрывает и открывает полый шар, выполненный из легких коррозионностойких материалов.

Подъемные

Запорный механизм подобных устройств представляет собой металлический диск, скользящий по пластиковому штоку, пропущенному через отверстие в его центре. Концы штока проходят сквозь отверстия золотниковых тарелок, предотвращая его осевые смещения. Между запорным органом и одной из золотниковых тарелок установлена пружина. При подаче воды на вход устройства, диск затвора поднимается, сжимая пружину. Отсюда его название – подъемный.

Двустворчатые

Запорный орган в подобных устройствах состоит из двух половинок диска, закрепленных на стальной оси, на которую к тому же надеты пружины, удерживающие створки в положении «закрыто». По давлением воды створки раскрываются пропуская воду.

Интересно! В положении «открыто» створки напоминают крылья. Отсюда его народное название – бабочка.

Первоначальный монтаж и замена обратных клапанов

Обратные клапаны, используемые в оснащении насосных станций для колодца или скважины, устанавливаются достаточно просто. Более сложной задачей является выбор правильного места для монтажа. Выбор модели устройства зависит от типа насоса, в комплекте с которым оно будет работать.

Как уже говорилось выше, обратные клапаны, устанавливаемые на насосные станции для колодца или скважины, выбираются еще на стадии проектирования автономных систем водоснабжения. Для оснащения системы водоснабжения можно приобрести модель насоса, в конструкции которого изначально предусмотрены обратные клапаны. Они могут устанавливаться как на входных, так и на выходных магистралях насосных станций.

Обратный клапан в составе поверхностной насосной станции

Если для колодца или скважины используются насосы вакуумного типа, то обратные клапаны устанавливаются непосредственно после всасывающего устройства – перед гидроаккумулятором. Оптимальным выбором для насосных станций данного типа являются шаровые и подъемные затворы.

Для скважинных насосов, устанавливаемых на поверхности земли, может использоваться сразу несколько обратных клапанов. Один из таких клапанов монтируется на нижней части шланга, опускаемого в скважину, второй – перед гидроаккумулятором.

Размещение обратного клапана на погружном насосе

Отдельные производители указывают в инструкции к насосам подходящий тип обратного клапана. Однако, как правило, насосные установки различных моделей могут оснащаться обратными клапанами любого типа. В большинстве случаев не имеет значения и торговая марка скважинного насоса, для оснащения которого используется обратный клапан.

Обратный клапан для скважинного насоса устанавливается на шланге или трубе посредством муфт и фитингов соответствующего диаметра. При установке такого устройства необходимо обеспечить герметичность выполняемых соединений, для чего используется уплотнительная ФУМ-лента. Кроме того, при монтаже надо следить за тем, чтобы направление открытия устройства совпадало с направлением, по которому двигается вода в трубопроводе. Выбирая обратный клапан для установки в автономную систему водоснабжения, необходимо учитывать диаметр его условного прохода, а также рабочее давление, на которое он рассчитан.

Почему не работает клапан

Признак того, что сломался обратный клапан — система не может удержать набранное давление. Вернее, поломанный клапан — только одна из причин. Вторая — негерметичность подающего трубопровода. Так что придется проверять оба варианта.

Как выглядит обратный клапан на воду в разрезе

Если посмотрите внимательно на устройство обратного клапана, то поймете, что ломаться-то и нечему. Возможные поломки — клин на штоке и мусор, который мешает диску плотно прижаться. Может быть еще износ запорной пластины. Последнее — неизлечимо, сразу меняем. Износ — это и продавленные бороздки от седла на уплотнительном кольце тоже. Так что наличие уплотнения — неоднозначное преимущество. Резина продавливается и клапан начинает «травить».

Так выглядит засор на ОК малого диаметра

Если покосился или заклинил шток, в некоторых случаях можно поправить его. Как правило, это не надолго, и снова он заклинит довольно скоро. Если же запорная пластина была засорена, обычно ее можно очистить. А чтобы подобная ситуация не повторялась, поставьте перед обратным клапаном фильтр. Если там он уже есть, а вода все еще слишком грязная, вариантов несколько:

  • поставьте второй — более мелкий фильтр;
  • либо поднимите конец трубопровода от уровня дна;
  • почистите или углубите колодец или скважину.

Если речь о погружном насосе типа «Малыш«, снизить количество мути поможет гашение вибраций, которые возникают при его работе. Способы разные — от применения пружин в подвесе, до прорезиненной подвески. Это действительно помогает. Еще как вариант — в колодец на дно поставить бочку с широкой горловиной, а в нее насос. Меньше будет подниматься ил и песок.

Можно увидеть вот такую картину

Следующее замечание. Если после длительного периода работы без поломок, обратные клапаны стали «лететь» один за другим, возможно изменился уровень воды и вам надо переместить точку всасывания. Второй вариант — песком или илом забились трубы и надо трубопровод элементарно промыть. Ну, и проверить его на герметичность. Кстати, если станция не набирает давления, то дело, скорее всего не в обратном клапане, а в груше, ее креплении, ниппеле и т.д.

Схема водоснабжения дома с накопительным баком

Представленная схема легко интегрируется в существующую трубную разводку как в водоснабжение с одним центральным трубопроводом, так и с несколькими. Ее компактность обусловлена использованием свободного пространства над резервуаром, в котором на кронштейнах подвешивается насосная станция.

На рисунке 1 изображена схема водоснабжения частного дома с двумя центральными трубопроводами состоящая из:

  • 1 — бака на 500 литров;
  • 2 — насоса;
  • 3 — ресивера (мембранного бака);
  • 4 — реле давления;
  • 5 — бронзового пятиконечного переходника;
  • 6, 17 — манометра;
  • 7 — шланга с армирующей оплеткой;
  • 8 — обратного клапана;
  • 9 — поплавкового клапана;
  • 10 — американки с наружной резьбой;
  • 11 — американки с внутренней резьбой;
  • 12 — бронзового перехода с емкости на внешнюю резьбу;
  • 13, 14 — МРН (муфта резьба наружная);
  • 15 — МРВ (муфта резьба внутренняя);
  • 16 — бронзового перехода с наружной резьбы на внутреннюю;
  • 18 — расходомера;
  • 19 — сетчатого фильтра;
  • 20 — 26 запорной арматуры.

Всасывающая нагнетающая и распределительная линия выполнена из полипропиленового трубопровода и переходов с диаметрами 32 мм (всас) и 20 мм.

Назначение и принцип действия

Основная функция, которую выполняет обратный клапан для воды, состоит в том, что он защищает систему водоснабжения от критических параметров потока жидкости, транспортируемой по трубопроводу. Наиболее частой причиной критических ситуаций является остановка насосной установки, что может привести к целому ряду негативных явлений – сливу воды из трубопровода обратно в скважину, раскручиванию крыльчатки насоса в обратном направлении и, соответственно, поломке.

Защитить водопроводную систему от перечисленных негативных явлений позволяет установка обратного клапана на воду. Кроме того, обратный клапан для воды предотвращает последствия, которые вызывает гидравлический удар. Использование обратных клапанов в трубопроводных системах позволяет сделать их работу более эффективной, а также обеспечить корректное функционирование насосного оборудования, которым такие системы оснащены.

Принцип работы обратного клапана

Принцип работы обратного клапана достаточно прост и заключается в следующем.

  • Поток воды, поступающий в такое устройство под определенным давлением, воздействует на запорный элемент и отжимает пружину, при помощи которой данный элемент удерживается в закрытом состоянии.
  • После сжимания пружины и открытия запорного элемента вода начинает свободно перемещаться через обратный клапан в требуемом направлении.
  • Если уровень давления рабочего потока жидкости в трубопроводе падает или вода начинает двигаться не в том направлении, пружинный механизм клапана возвращает запорный элемент в закрытое состояние.

Действуя таким образом, клапан обратный предотвращает образование нежелательного обратного потока в трубопроводной системе.

Обратный клапан пружинного типа с золотниковой тарелкой из нейлона

При выборе модели затвора, устанавливаемого на водопровод, важно знать нормативные требования, которые предъявляют к таким устройствам производители насосного оборудования. Техническими параметрами, по которым в соответствии с этими требованиями выбирают обратный клапан для воды, являются:

  • рабочее, пробное и номинальное давление закрытия;
  • диаметр посадочной части;
  • условная пропускная способность;
  • класс герметичности.

Информация о том, каким техническим требованиям должен соответствовать обратный клапан для воды, как правило, содержится в документации на насосное оборудование.

Клапан обратный однодисковый муфтовый

Для оснащения систем водоснабжения бытового назначения используют обратные клапаны пружинного типа, диаметр условного прохода входит в интервал 15–50 мм. Несмотря на свои компактные размеры, такие устройства демонстрируют высокую пропускную способность, обеспечивают надежность эксплуатации трубопровода, низкий уровень шума и вибрации в трубопроводной системе, на которой их устанавливают.

Еще одним положительным фактором использования обратных клапанов в системе водоснабжения является то, что они способствуют снижению давления, создаваемого водяным насосом, на величину 0,25–0,5 Атм. В связи с этим обратный клапан для воды позволяет снижать нагрузку как на отдельные элементы оснащения трубопроводов, так и на всю систему водоснабжения в целом.

Варианты рабочих схем подключения

Отопительные системы отличаются большим разнообразием и наличие обратного клапана обязательно далеко не во всех. Рассмотрим несколько случаев, когда его монтаж необходим. Прежде всего, обратный клапан обязательно устанавливается на каждый из отдельных контуров в схеме закрытого типа при условии, что они оборудованы циркуляционными насосами.

Некоторые умельцы настойчиво рекомендуют установить обратный клапан пружинного типа перед входным патрубком единственного в одноконтурной системе циркуляционного насоса. Они мотивируют свой совет тем, что так насосное оборудование можно защитить от гидроударов.

Это ни в коей мере не соответствует действительности. Во-первых, монтаж обратного клапана в одноконтурной системе вряд ли оправдан. Во-вторых, его всегда устанавливают после циркуляционного насоса, иначе использование устройства теряет всякий смысл.

Если в схему отопления включено два или больше котлов, возникновение паразитарных потоков неизбежно. Поэтому подключение обратного клапана обязательно

Для многоконтурных систем наличие запорного устройства обратного действия жизненно необходимо. Например, когда для отопления используются два котла, электрический и твердотопливный, или любые другие.

При отключении одного из циркуляционных насосов давление в трубопроводе неизбежно изменится и появится так называемый паразитарный поток, который двинется по малому кругу, что грозит неприятностями. Здесь без запорной арматуры обойтись невозможно.

Похожая ситуация возникает и при использовании бойлера косвенного нагрева. Особенно при наличии у оборудования отдельного насоса, если отсутствуют буферная емкость, гидрострелка или распределительная гребенка.

Здесь тоже велика вероятность возникновения паразитарного потока, для отсечения которого необходим обратный клапан, применяемый именно для обустройства ветки с бойлером.

Обязательно использование запорной арматуры и в системах с байпасом. Такие схемы обычно используются при переделке схемы с гравитационной циркуляции жидкости на принудительную.

В этом случае клапан ставится на байпас параллельно циркуляционному насосному оборудованию. Предполагается, что основным режимом работы будет принудительный. Но при отключении насоса из-за отсутствия электроэнергии или поломки система автоматически перейдет на естественную циркуляцию.

При обустройстве байпасных узлов для отопительных схем использование обратных клапанов считается обязательным. На рисунке представлен один из возможных вариантов подключения байпаса

Это произойдет следующим образом: насос прекращает подавать теплоноситель, исполнительный узел обратного клапана перестает испытывать давление и закрывается.

Затем возобновляется конвекционное движение жидкости по основной линии. Этот процесс будет длиться до тех пор, пока не заработает насос. Кроме того, специалисты предлагают ставить обратный клапан и на трубопровод подпитки. Это необязательно, но крайне желательно, поскольку позволяет избежать опустошения отопительной системы по самым разным причинам.

Например, владелец открыл кран на трубопроводе подпитки, чтобы увеличить давление в системе. Если по неприятному стечению обстоятельств в этот момент водоснабжение перекрыто, теплоноситель попросту выдавит остатки холодной воды и уйдет в трубопровод. В результате отопительная система останется без жидкости, давление в ней резко упадет и котел остановится.

В описанных выше схемах важно использовать правильно выбранные клапаны. Для отсечения паразитарных потоков между соседними контурами целесообразно устанавливать дисковые или лепестковые устройства

При этом гидравлическое сопротивление будет меньшим у последнего варианта, что нужно учесть при выборе.

В отопительных системах с естественной циркуляцией теплоносителя использование пружинных обратных клапанов нецелесообразно. Здесь могут быть установлены только лепестковые поворотные устройства

Для обустройства байпасного узла предпочтительнее выбирать шаровой клапан. Это обусловлено тем, что он дает практически нулевое сопротивление. На подпиточный трубопровод можно установить клапан дискового типа. Это должна быть модель, рассчитанная на довольно высокое рабочее давление.

Таким образом, обратный клапан может быть установлен не во всех отопительных системах. Он обязательно используется при обустройстве байпасов всех типов для котлов и радиаторов, а также в точках разветвления трубопроводов.

Принцип работы и виды обратных клапанов

В системах водоснабжения обратный клапан играет важную роль. Он обеспечивает непрерывную подачу воды и поддерживает ее давление.

Чаще всего конструкция устанавливается перед насосной станцией или на самом насосе. Зависит место установки от особенностей и характеристик системы.

Принцип работы прибора состоит в том, что находящийся в нем золотник, пластина или другой запор препятствует движению воды назад к насосу и удерживает при этом в водопроводе необходимое давление.

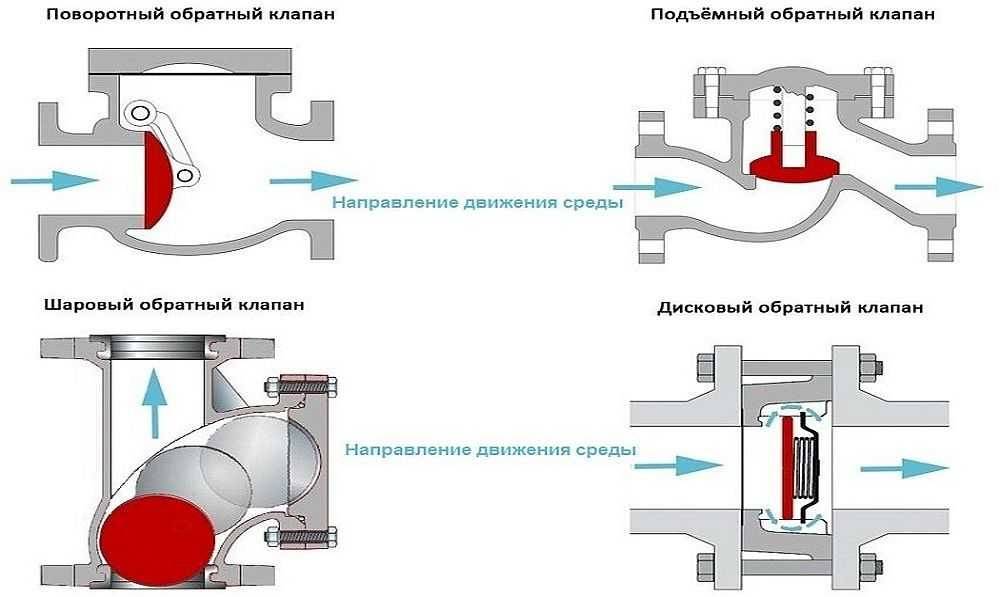

Существует несколько видов обратных клапанов для насоса, которые различаются по назначению и внутреннему устройству.

Межфланцевые дисковые клапаны – пружинный и двустворчатый

Среди всех видов клапанов пружинная конструкция является самой компактной. Затвором в ней служит оборудованная пружиной пластина (диск). Размеры такого прибора могут быть от 15 до 200 миллиметров.

В случае понижения давления в трубопроводе пружина прижимает пластину к седлу, тем самым перекрывая проточное отверстие. После того как давление восстанавливается, пружина отжимается и воде обеспечивается свободный проток.

В сложных и больших гидросистемах применяются двустворчатые конструкции с амортизаторами. Они смягчают гидроудар при остановке насоса, который может нанести повреждения системе.

Принцип их действия в том, что под действием потока среды запорная пластина складывается пополам. Обратный поток прижимает пластину к седлу, возвращая ее в исходное положение. Размеры конструкции могут быть от 50 до 700 миллиметров.

Преимущества межфланцевых обратных клапанов:

  1. Небольшой вес и маленькие размеры. В конструкции отсутствуют фланцы, за счет чего ее длина меньше в 6–8 раз, а вес в 5 раз стандартных обратных клапанов идентичного проходного диаметра.
  2. Возможность установки не только на горизонтальных, но и на вертикальных и наклонных участках водопровода.
  3. Простота эксплуатации и монтажа.

Недостатком межфланцевого устройства является то, что для его ремонта необходим полный демонтаж.

Обратный подъемный клапан

В таких конструкциях роль затвора играет подъемный золотник. Если давление воды в трубопроводе небольшое, то золотник опускается на седло, перегораживая тем самым среде обратный путь. При высоком давлении клапан поднимается, пропуская воду.

Подъемные конструкции применяются только на горизонтальных участках трубопроводов, при этом ось золотника должна располагаться вертикально.

Обратные подъемные конструкции разделяются по способу крепления:

  1. Устройства с межфланцевым креплением не имею своего крепежного узла, поэтому устанавливаются между фланцами труб. Используются на ограниченных по габаритам участках.

  2. Приборы с муфтовым креплением монтируются в системы небольшого диаметра с помощью резьбовой муфты.

  3. Конструкции с фланцевым креплением оборудованы специальными фланцами с уплотнителями, с помощью которых их устанавливают в водопровод.

  4. Устройства с креплением под приварку монтируются при помощи сварки и применяются в агрессивных средах.

При поломке прибора его можно ремонтировать без демонтажа всей конструкции. К минусам обратного подъемного клапана относится их высокая чувствительность к загрязненности воды.

Обратный шаровой клапан

Запорным элементом в конструкции является шар, оборудованный пружиной, которая прижимает его к седлу. Принцип действия шарового устройства идентичен работе межфланцевого пружинного прибора, однако в габаритах проигрывает.

Обратные шаровые клапаны чаще всего используются в сантехнике в трубах с небольшим диаметром.

Обратный поворотный или лепестковый клапан

Роль запорного элемента в такой конструкции играет золотник, который называется «захлопка». Ее ось располагается выше проходного отверстия, поэтому под напором воды «захлопка» откидывается и вода проходит беспрепятственно. В случае понижения давления в водопроводе золотник падает, перекрывая канал.

В поворотных устройствах большого диаметра золотник ударяется о седло, что может привести к быстрой поломке конструкции. Поэтому лепестковые клапаны подразделяются на две группы:

  1. Безударные конструкции оборудованы специальными устройствами, которые смягчают посадку «захлопки» на седло.

  2. Простые клапаны устанавливаются в тех системах, где ударные явления на работу конструкции и самой системы не влияют.

Обратные поворотные клапаны для насосов нечувствительны к загрязнению среды и могут быть установлены в системах с большим диаметром.

Минус такой конструкции большого диаметра – обязательное применение демпфера.
