Сращивание стропил в районе конька: сращиваем стропила по длине и способы монтажа в районе конька

Сложность стропильной системы

Спроектировать деревянную стропильную систему намного сложнее, чем любые металлические конструкции. Почему? В природе не существует двух досок с абсолютно одинаковыми показателями прочности, на этот параметр влияет очень много факторов.

1. Каждая доска имеет свое количество сучков, среди них есть здоровые и гнилые. Одни сучки оказывают минимальное влияние на прочность, другие значительно их понижают.

   Количество сучков на досках разное

2. В зависимости от условий и режимов сушки в досках могут появляться трещины. Место их расположения и размеры невозможно предвидеть или рассчитать – остается неизвестным и точное влияние на прочность.
3. Доски могут поражаться различными грибковыми заболеваниями, не все они заметны невооруженным глазом. Некоторые могут проявиться уже после завершения строительства стропильной системы. Кроме того, даже здоровые на период строительства пиломатериалы со временем могут повреждаться вредителями и гнилью.

Требования к качеству стропильной доски

Как выбрать качественные ровные доски для стропил

Металл имеет одинаковые свойства, которые зависят только от марки стали. Расчеты будут точными, ошибка минимальная. С деревом все намного сложнее. Для того чтобы минимизировать риски разрушения системы, нужно давать большой запас по прочности. Большинство решений принимается непосредственно строителями на месте после оценки состояния пиломатериалов и с учетом особенностей конструкции. Очень важен практический опыт.

Сростка стропил. Накладка с 2 сторон в виде метровой доски 150х50

Это интересно: Как положить брусчатку: рассмотрим обстоятельно

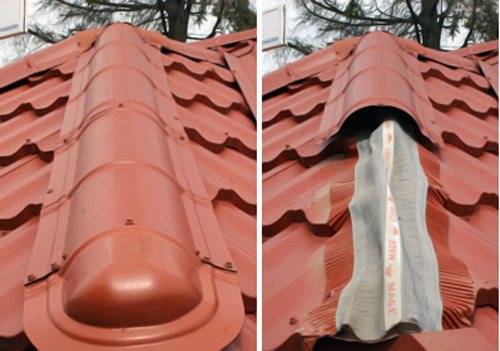

Устройство конька металлочерепицы

Коньком называют один из элементов кровли, закрывающий верхнее горизонтальное ребро на стыке скатов крыши. Его назначение – вентиляция. Он же принимает на себя основную ветровую нагрузку.

Обратите внимание

Коньковый элемент устанавливают поверх листов металлочерепицы по окончании их монтажа. Перед тем как рассказать о монтаже конькового элемента, поговорим сначала о размерах конька. Это, по моему очень важная тема.

В строительстве используется конек шести различных форм, каждая из которых предназначена для определенного вида кровли.

Финская компания Rannila Steel OY одной из первых начала производить металлочерепицу еще в 60-х годах прошлого века. Она же разработала и стандартные размеры доборных элементов, применяемые в конструкциях металлочерепичных кровель, в частности, полукруглого конька..

В наши дни на строительном рынке можно встретить нестандартных размеров коньки полукруглой формы, которые несколько заужены. Такое исполнение конька объясняется экономией металла, позволяющей снизить цену доборного элемента.

А какие же преимущества имеют узкий и стандартного размера коньки друг перед другом?

Преимущества полукруглого конька стандартного размера:

1. При установке доборного элемента стандартного размера получается большой нахлест конька на кровельный материал, а значит, подкровельное пространство лучше защищено от дождя и снега.

2. Если в кровельных работах используется аэроэлемнт конька-хребта, то благодаря достаточной ширине стандартного доборного элемента его удается полностью закрыть коньком. Выступающие концы аэроэлемента из-под узкого конька смотрятся не эстетично.

3. Из-за допущенных ошибок, которые в строительстве бывают достаточно часто, зазор между краями листов металлочерепицы у верхнего горизонтального ребра на стыке скатов крыши получается больше, чем положено по инструкции. В этом случае широким коньком удобнее прикрыть все имеющиеся недочеты.

Преимущества зауженного полукруглого конька:

1. Низкая цену данного доборного элемента, позволяющая сэкономить при покупке конька требуемой длины.

Обратите внимание

Я склонен считать, что гарантия получения эстетического вида кровли и надежной защиты при использовании полукруглого конька стандартного размера гораздо значимее, чем та небольшая экономия, которая возникает при покупке узкого конька. Уклон планок конька должен соответствовать уклону скатов. Перед началом монтажа его нужно откорректировать (подогнуть).

1. Чтобы в подкровельное пространство и на чердак не попадала вода, монтаж конька осуществляется на уплотнитель или на гидроизолирующий слой.

2. Положить коньковую планку на стык верхних листов обоих скатов. Укладка – начиная с подветренного торца. Крайняя планка должна на два-три сантиметра выступать за торец.

3. Следующие планки кладутся с нахлестом 10 сантиметров или больше.

4. Если конек круглый, детали соединяются в соответствии со штамповочными линиями.

5. Прихватить планки коньковыми саморезами к листам в гребень волны. Шаг не больше 80 сантиметров, саморезы – 4,8 мм на 8 сантиметров с уплотнительными шайбами.

6. Обработать стыки герметиком.

7. На концах планок установить заглушки.

Изготовление стропил

На роль стропил обычно выбираются брус сечением 50х200, но перед тем как будет выполнена установка стропильной системы необходимо произвести ряд расчетов. В первую очередь потребуется вычислить степень влияние ветровой нагрузки, оценить возможное количество снега на крыше зимой и тоже включить его в расчеты.
Технология монтажа достаточно проста, и включает в себя следующие этапы:

1. Подъем. С помощью лесов подготовленный брус поднимается на крышу.
2. Нижние концы ног зарезаются так, чтобы превратить мауэрлат в устойчивую опору. Каждый элемент помечают маркером, чтобы в процессе монтажа не возникло путаницы.
3. Нижние концы устанавливаются на места и фиксируют с помощью гвоздей.
4. Соединение стропил в коньке выполняется так, чтобы их части соединялись внахлест, образуя единую плоскость. Для этого нужно выполнять зарезку, после чего зафиксировать конструкцию гвоздями.

Зарезка на месте соединения верхней части стропил выполняется следующим образом:

1. Сначала элементы прикладываются друг к другу, после чего производится разметка. Затем выпиливается половина толщины бруса по отмеченному контуру.
2. Следующий этап выполняется уже на земле, для чего на основе одной пары создается шаблон, позволяющий точно также соединить остальные стропила.
3. Когда все элементы подготовлены, то монтируют две крайние пары, после чего между ними натягивается нить, позволяющая соблюдать выбранный уровень.
4. Перед тем как сделать стропила размечается мауэрлат, что позволяет выдерживать расстояние между элементами конструкции постоянным. Обычно шаг системы выбирается в пределах 1 м.
5. В том случае, если происходит отклонение высоты от той, что задается натянутой нитью, лучше регулировать её с помощью подкладки небольших плоских дощечек под стропильные ноги.
6. Для того чтобы получившиеся «треугольники» были расположены вертикально необходимо между их верхними частями соблюдать то же расстояние, что и между нижними. Для этого достаточно использовать доску, на которую переносятся отметки, сделанные на мауэрлате.
7. Если установка стропил висячего типа производится при значительном расстоянии между стенами, то рекомендуется использовать затяжки. Малонагруженные конструкции могут соединяться перемычкой вблизи верхней части. Получившийся элемент называется коньковым узлом.

Затяжка стропил

Затяжка может выполняться из нескольких досок, соединенных между собой. Такая перемычка получается достаточно прочной, а также имеет необходимую длину. Монтаж стропильной системы может производиться с использованием гвоздей шпилек и болтов. Контроль расстояния между затяжками производится так же, как и между верхними частями стропил.

На коньке

Современные мастера при возведении крыш применяют несколько разновидностей креплений стропильной системы на коньке:

• стык в стык;
• на прогон;
• внахлест на прогон верхнего конька.

Соединение стык в стык. Вверху сегмент стропила срезают углом (что равен запланированному кровельному наклону). А затем упирают в противоположную ногу, где таким же образом выполняется обрезание, но только в ассиметричном направлении. Это делать лучше по предварительным шаблонам. В некоторых случаях обрез выполняется при монтаже, а выпил осуществляется через 2 бруса.

На прогоне

Установка на прогон схожа с вышеуказанной вариацией. Отличия будут в монтаже самой коньковой балки. Эта конструкция отличается большой надежностью, однако ею можно злоупотреблять не всегда, так как тут потребуется добавочное осуществление монтажа опорных балок. Как результат: чердак не очень удобен для дальнейшего использования. Данный метод позволит выполнить работы по установке пар стропильных ног на месте, без всяческих предварительных «реверансов» и шаблонов. Верхние сегменты ног в таком случае упираются в балку конька, а нижние – в мауэрлат.

Внахлест на прогон конька. Здесь выполнение монтажа происходит так же, как в предыдущем варианте, лишь верхние стыки стропил осуществляются внахлест, соприкасаясь сверху не торцами, а своими боковыми сторонами. Крепежом в данном случае будут выступать болты (как вариант – шпильки).

Сращивание стропил в коньке двускатной крыши

При опирании на коньковый прогон двускатной крыши стропильные ноги могут как упираться друг в друга своими скошенными торцами, так и быть вразбежку.

Если стропила упираются торцами друг в друга, иными словами – встык, тогда их концы нужно соединить накладками на гвоздях или болтах. Если же концы стропильных ног в коньковом узле находятся вразбежку, тогда их соединяют угловыми скобами и болтами. Если стропильные ноги опираются сразу на два прогона, тогда концы ног опирают еще друг на друга. Возникает, естественно, определенный распор, напряжение которого снимают при помощи горизонтальных ригелей. Если прогон отсутствует вовсе, тогда стык стропильных ног в коньковом узле выполняют упором скошенных торцов ног друг в друга. Дополнительно закреплять такие стыки нужно парными накладками, которые прибивают к ногам гвоздями или соединяют болтами. Чтобы закрепить стропильную ногу с ригелем, стык выполняют при помощи деревянных накладок – боковых. Их прибивают прямо к ригелю гвоздями либо крепят болтами – все зависит от поперечных сечений используемых материалов. Далее под ригель ставят уже колодку – для восприятия поперечных усилий. А вот стропильные ноги из бревен с ригелем уже крепятся без накладок. Только в конце самого ригеля делают выемку в ½ от сечения шпренгеля. Чтобы система в итоге оказалась устойчивой, в поперечном направлении стропильные ноги усиливаются подкосами и ригелями-затяжками

Особенно, если речь идет о ширине пролета между наружными несущими стенами от 8 метров

Если в местности сильные ветра – не редкость, кровельный конек крайне важно защитить от возможного смещения. А для этой цели концы стропильных наслонных ног дополнительно соединяют с коньковым прогоном угловыми скобами

Плюс обязательно закрепляют проволокой стропильные ноги и кладку дома. Если вы сращиваете в коньке стропильную систему из бревен, круглого леса, тогда рассчитывайте, что она получится достаточно тяжелой.

Плюс обязательно закрепляют проволокой стропильные ноги и кладку дома. Если вы сращиваете в коньке стропильную систему из бревен, круглого леса, тогда рассчитывайте, что она получится достаточно тяжелой.

Заметим, что при значительных нагрузках на стропильную систему врезку в стропильной ноге вообще не рекомендуют делать – только применять промежуточные косынки.

Вот более подробная информация:

Если стропильные схеме находятся под наклоном, внешние нагрузки передаются опорами (мауэрлату, прогонам, стойкам, подкосам и лежням), при этом в самих стрежнях возникают силы напряжения сжатия и изгиба. И чем более крутая крыша ската, т.е. чем более вертикально идет наклон стержней, изгиб уже идет меньше, а вот горизонтальные нагрузки, наоборот, только увеличиваются.

Проще говоря, чем круче крыша, тем более прочными должны быть все горизонтальные конструкции, а чем скат более полог – тем прочнее должны быть уже вертикальные конструкции стропильной системы.

Метод врубки

Наращивание стропил по длине производится разными способами, но часть из них пользуется наибольшей популярностью. Это связано не только с их проверенной надежностью, но и простотой выполнения. К одним из таких популярных методов сращивания стропил относится способ косого прируба. Его можно применять как в случае с брусьями, так и при использовании одинарных досок.

При выполнении такого соединения стропил следует соблюдать следующие правила:

• Со стороны сопряженных частей брусьев или досок делается косая вырубка или спил. Его длина равняется удвоенному значению сечения стропил;
• Спил или вырубка делается с выступом или торцами. Их высота должна равняться 0,15 от сечения стропил;
• Чтобы соединение было прочным и надежным, нужно аккуратно делать спил. Не допускается заполнение щелей между стропилами в месте стыковки щепками, кусками фанеры или другим способом. Спилы должны идеально подходить друг к другу по конфигурации.

Место соединения стропил следует дополнительно укрепить. Каким способом – это зависит от материала, из которого выполнен элемент. Для стропил из бруса используют болтовое соединение. В этом случае отверстие просверливается посередине соединения. Чтобы болт не сминал древесину, следует использовать гайку. Если делается удлинение стропил из одинарной доски, то усиление крепления выполняется с помощью хомута, скрутки или гвоздей.

В качестве «укрепляющего» элемента могут выступать шпильки. В этом случае так же, как и в случае с болтами, проделывается сплошное отверстие, куда и вставляется деревянная шпилька. Еще один вариант соединения – это выступы внутри пропила. Но такую работу могут проделать далеко не все, даже имея хороший плотницкий опыт. Такой вариант наращивания стропил требует повышенной точности.

Соединение стропил со стеновыми конструкциями

Независимо от того, стропильная система какого типа (наслонного или висячего) используется в конкретном случае, она должна передавать нагрузки, создаваемые кровлей, на несущие конструкции, предусмотренные проектом здания, — стены либо колонны

Именно поэтому соединение стропил с несущим контуром дома является столь важным, и ему следует уделять особое внимание

Практически любой проект здания предусматривает наличие мауэрлата – подстропильного бруса. Если используются стропила наслонного типа, то он будет работать на срез, а если висячего типа – работают на сжатие, в направлении, которое совпадает с ориентацией несущих стен. Из-за различных направлений векторов действующих сил для крепления наслонных и висячих стропил используют крепления разных конструкций, поскольку они должны обеспечивать компенсацию нагрузок различного рода.Основная задача, которую должны решать соединения стропильной системы наслонного типа, — предотвращение проскальзывания стропил по мауэрлату. В данном случае нагрузка, создаваемая собственно весом кровли и иными факторами (например, слоем снега), направлена перпендикулярно плоскости перекрытия. В связи с этим соединение стропил с мауэрлатом должно производиться таким образом, чтобы не происходило «расползание» стропильных ног, которое тем вероятнее, чем больше их длина. Для этого, помимо гвоздей, болтов и накладных деталей из металла, применяются различные плотницкие крепления, обеспечивающие надежное соединение деревянных элементов между собой.

Часто при строительстве нового дома, особенно деревянного, используют скользящие крепления, благодаря чему не будет происходить разрушения или критической деформации кровельной системы вследствие усадки коробки здания (подробнее: » «). В таком случае планку следует прикрепить к ноге стропила, а уголок – к мауэрлату. Благодаря загнутому уголку создается постоянное сцепление элементов конструкции между собой, но при этом не возникает препятствий для движения стропильной ноги в тех пределах, которые допускает свободный ход планки. После того, как усадка здания прекратится, все стропила займут определенную окончательную позицию, и смещений больше не будет. При желании положение уголка может быть зафиксировано, например, за счет клина. Следует отметить, что соединение скользящего типа используется только при обустройстве наслонных стропил, поскольку система висячих стропил имеет конструкцию, которая практически не зависит от деформации стен здания.

Чтобы знать, как правильно соединять стропила висячего типа, рассмотрим несколько различных способов крепления, зависящих от конкретной конструкции. На тип крепления влияет как сами узлы, так и характер воздействующих на них нагрузок. , работающие на сжатие, чаще всего скрепляют способом «зуба» (а при значительных нагрузках – двойного «зуба») либо «шипа». Для более надежного крепления дополнительно применяют болты, скобы и различные металлические накладные детали. При использовании пластин и уголков, их крепят шурупами и саморезами, а для болтовых соединений подготавливают отверстия, диаметр которых меньше сечения болтов на 1 миллиметр. Скобы забивают в боковые поверхности деревянных элементов стропильной конструкции. Что касается размеров крепежа, то он определяется толщиной стропил.

Если детали узлов работают на растяжение либо разрыв, то в таких случаях целесообразно применение хомутов. Особенно это актуально, когда производится соединение стропил в коньке. В таком случае хомуты охватывают коньковый брус и прикрепляются к балке или подкосу посредством болтов. Это обеспечит надёжное .

Верхнее соединение стропил между собой производится одним из следующих способов:

• стропила обрезаются под одинаковым углом и соединяются торцовыми плоскостями, при этом в боковину каждого стропила забивается под определенным углом по крайней мере по одному 150-миллиметровому гвоздю;
• посредством к коньковому брусу;
• боковыми гранями. В этом случае стропила сдвигаются по длине крыши на необходимое расстояние.

Помимо прочих факторов, на то, как соединить стропила между собой, влияет и длина свисающих частей их ног. Эта длина не должна превышать четыре с половиной метра, иначе вдоль ската должны быть пущены дополнительные опорные балки, уложенные параллельно мауэрлату и коньковому брусу. Соединение стропил с балкой можно дополнительно укрепить посредством металлических или деревянных накладок.

Деревянная фурнитура

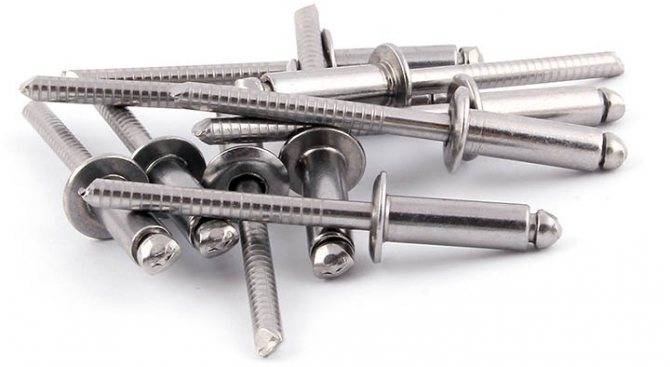

Под этим подразумевают различные анкеры, заклепки, метрический крепеж. Это специально изготовленные изделия для крепления определенных частей деревянных конструкций.

Еще используют различные монтажные профили из толстого оцинкованного стального листа. В них уже проделаны отверстия для гвоздей, шурупов или болтов — иногда разного диаметра. Они значительно облегчают соединение деревянных элементов в разных конфигурациях и под разными углами.

Самым простым таким элементом является обычная стальная перфорированная пластина. Хотя есть и более узкоспециализированные детали, которые имеют очень сложные многогранные формы.

Выбирая деревянную фурнитуру рекомендуется проверить ее допустимую нагрузку. Если при проектировании деревянной конструкции архитектор предвидел использование таких крепежных элементов и определил, какие нагрузки возникают при заданных соединениях, тогда подобрать наиболее подходящую фурнитуру для своего дома не составит труда. В противном случае лучше проконсультироваться с опытными специалистами и продавцами строительного крепежа.

Была ли эта статья для вас полезной? Пожалуйста, поделитесь ею в соцсетях: Не забудьте добавить сайт Недвио в Закладки. Рассказываем о строительстве, ремонте, загородной недвижимости интересно, с пользой и понятным языком.

Правила наращивания стропил

Конструкторы-проектировщики, составляя проект дома, обязательно проводят расчеты предполагаемых нагрузок на стропильную систему и определяют, какое сечение и длина стропил необходимы для данной кровли.

Удлинение стропил производится врубкой с последующей фиксацией скобами, гвоздями, болтами и т.д.

Часто требуются стропила нестандартных размеров, например, для конструкции вальмовой крыши нужны диагональные стропила 9 метров – это намного длиннее, чем стандартные размеры. И дело совсем не в том, что деревья не растут свыше 6 м, как подшучивают бывалые монтажники стропильных систем. Можно постараться и достать готовые стропила нужного размера, но это будет стоить очень дорого (изготовление, доставка), что совсем нецелесообразно. Поэтому кровельщики используют разные способы удлинения стропильной ноги. Как нарастить стропила самостоятельно? Наращивание стропил – дело ответственное. Неправильно выполненные узлы соединения нарушат всю стропильную конструкцию .

Сечение стропила напрямую зависит от его длины. Если путем сращивания увеличивается длина, то и ширина должна быть тоже большего размера. Необходимо добиться правильного соотношения всех размерных параметров, только тогда можно гарантировать надежность стропильной конструкции.

Виды коньков

Конек может быть выполнен в разных вариантах. В некоторых случаях он представляет собой уложенный на вертикальные стойки брус, служащий опорой для стропильных ног. Сами вертикальные стойки опираются на балки перекрытия потолка или на затяжки.

Вторым вариантом конька является соединение посредством продольных связей выставленных треугольников системы стропил. В этом случае с обеих сторон на стропила пришивают доски под определенным углом один к другому, в результате формируется конек.

Кровельный конек выполняется на основе материалов, использованных в качестве кровельного покрытии: металлопрофиля, шифера, керамической или битумной черепицы и т.д. На сегодняшний день в магазинах можно приобрести следующие виды конька:

• коньковую планку;
• полукруглый конек;
• врезной;
• пересеченные коньки.

Другое название коньковой планки – коньковый профиль. Его функцией является соединение участков стыковки двух противоположных скатов на коньке. Конек выполняет и декоративную функция. В продаже можно найти коньковые элементы, по расцветке идентичные кровельному покрытию, что позволяет ему органично вписаться в общий дизайн кровли. Во время монтажа под коньковую планку непременно подкладывают особый уплотнитель.

Полукруглый конек выполняет те же функции ,что и коньковая планка, при этом выглядит более эстетично. Как правило, компании-производители выпускают коньки, отличающиеся по расцветке и фактуре. Кровельные элементы лучше приобретать у одного производителя: в этом случае можно добиться качественного устройства конька и его высокой функциональности.

Врезные коньки используются для устройства вальмовых кровель. Исходя из самого названия, можно понять, что эта деталь врезается в кровельный скат. При этом его горизонтальный уровень во всех случаях бывает ниже основного (у верхнего конька).

Пересеченные коньки также применяются при создании кровель вальмового типа. Данная разновидность имеет пересечения и всегда располагается горизонтально. По этой причине их нередко путают с кровельными вальмами.

Сращивание стропил в коньке вальмовой крыши

Сращивание стропил у вальмовой крыши происходит совсем по другому сценарию, чем у двускатной. Так, здесь уже есть новые элементы – накосные стропила, которые нужно ставить по определенной технологии. А к коньковому брусу эти детали нужно крепить методом врубки с дополнительной фиксацией верхними стяжками и ригелями. Еще своих сложностей придает то, что у вальмовой крыши наклонные скаты содержат в себе мансардные окна и вентиляционные отверстия, которые нередко располагаются прямо под коньком.

Если в вальмовой крыше – всего один прогон, его диагональную стропильную ногу опирают на консоль прогона. Сами консоли нужно выпустить на 10-15 см за подстропильную раму. Причем сделайте так, чтобы отпилить лишнее, а не наращивать недостающее.

Если же прогонов два, тогда в коньке прямо к стропилам нужно пришить короткую доску, толщиной до 5 см – прибоину. На нее как раз и будем опирать накосные стропила и диагональные стропильные ноги.

А теперь давайте разберемся с внешней ендовой. Стропильные ноги, которые опираются на нее, также называются накосными и диагональными. Причем диагональные стропила длиннее, чем обычные, и на них опираются укороченные стропила со скатов – нарожники. По-другому их еще называют стропильными полуногами. В этом случае накосные стропила уже несут нагрузку, которая в полтора раза больше, чем у обычных стропил.

Такие диагональные стропила сами по себе длиннее обычных досок, а потому делать их следует спаренными. Это сходу решает три задачи:

• Удвоенное сечение несет удвоенную нагрузку.
• Балка получается длинной и не разрезанной.
• Размеры применяемых деталей становятся унифицированными.
• Для устройства накосных стропил можно применять те же доски, что и для обычных.

Подытоживая и говоря простым языком, применение досок одной высоты для конькового узла значительноу прощает все конструктивные решения вальмовой крыши.

Идем далее. Для обеспечения многопролетности, под накосные ноги нужно установить одну-две опоры. Ведь накосные стропила по своей сути – это наклонившийся и раздвоившийся коньковый прогон, его некое продолжение. А потому сращивать по длине эти доски нужно так, чтобы все стыки были на расстоянии 15 м от центра опоры. А длину стропильной ноги подбирайте в зависимости от того, какова длина пролетов и какое количество опор.

Технически этот узел выполняется так:

Пару технических моментов:

• Если вы делаете опорный узел крепления стропил в коньке вальмовой крыши прямо над мансардным оконном, тогда опирание диагональных стропильных ног должно приходиться на боковые подкосы и ригель.
• Если же стропильные ноги вальмовой крышей сращиваются прямо над вентиляционной отдушиной, тогда центрального упора на подкосы делать не нужно.
• У вальмовой крыши обязательно убедитесь в том, что стыкуемые поверхности в коньковых узлах примыкаются плотно, почти идеально. А потому куда проще изготавливать нужную конфигурацию всех коньковых элементов еще на земле, и только потом монтировать на крыше каждую стропильную ногу по отдельности.

Вот наглядный мастер-класс:

Правила проведения монтажа конькового элемента

К устройству конька переходят после того, как завершен монтаж кровельного покрытия по поверхности скатов. Коньковые штучные элементы поднимают на место укладки с помощью лебедки или веревки.

1. Для закрепления коньковых элементов сначала устанавливается специальный брус, минимальное сечение которого должно составлять 70х90 мм. Затем с обеих сторон к нему крепятся по 2 обрешеточных бруска. Для облегчения работы по укладке деталей можно закрепить к центральному брусу особые скобы и подвесить на них специально предназначенные для этого ходовые мостики.
2. Коньковый брус прикрепляется к центральному. Для удобства крепления верхняя грань конькового бруса должна быть округлена. Благодаря такой форме также будет обеспечено значительно более прочное прилегание всех используемых коньковых элементов. Чтобы предупредить загнивание, развитие грибка, плесени, брус конька следует обить по всей длине обычным рубероидным материалом или предназначенным для этих целей уплотнителем. Такая профилактика значительно продлевает длительность эксплуатационного срока конькового элемента и всей кровельной конструкции. При монтаже конька и других коньковых деталей металлочерепицы их крепление должно производиться непосредственно к брусу конька. Для этого используют шурупы.

Коньковое перекрытие образуется при помощи двух коньков, уложенных на смежные скаты. Затем закрепляется более длинный (основной) конек – он должен быть удлинен за 10 мм.

Остальные коньки устанавливаются таким образом, чтобы расширенными концами они были направлены к фронтону.

Как сшивать

Если дом небольшой по ширине, то особых проблем с поиском материала для строительства не будет.

Но если строение большое, то может понадобиться такая операция, как крепление стропил из нескольких частей или наращивание. А как можно справиться с такой задачей? Здесь строители советуют крепить части между собой одним из следующих способов:

Крепление можно производить встык. В этом случае концы обоих частей стропил запиливаются строго под девяносто градусов. Далее они стыкуются и закрепляются планками, накладками из досок или зубчатыми пластинами.

При этом гвозди или саморезы нужно размещать в шахматном порядке.Крепить обе части стропил можно внахлест. Именно такой способ применяется чаще всего. В этом случае две части совмещаются так, чтобы был нахлест не менее одного метра.

Далее крепление производится с помощью гвоздей, забитых в шахматном порядке. Вместо этого можно применять шпильки с гайками.Чтобы добиться максимальной прочности соединения стропил выполненных из бруса, лучше применять метод сращивания косым срубом. В этом случае на концах делается срез под углом в 45 градусов.

Такие выемки на обеих частях стропил должны идеально совпадать. Если так не получилось и остался зазор, то следует доработать поверхности рубанком и наждачкой. После этого концы брусьев стыкуются, и производится крепление с помощью болтов или шпилек.

Диагональные или основные стропила не всегда можно выполнить из цельной доски или бруса. В этой ситуации без сращивания двух частей вам не обойтись.

Но выполняя эту работу нужно помнить об основном правиле. Такое соединение должно быть прочным, ведь на него будут оказывать влияние сильные нагрузки. Поэтому крепление нужно делать качественно и не спеша.

Схема стропильной конструкции

По периметру стены укладывается мауэрлат – брус, который принимает на себя часть несущей функции, равномерно распределяя на несущие стены. На него будут поставлены основания всех элементов конструкции.

Поперёк здания укладывают прогоны, такие же прогоны будут служить опорой для стропильных ног в середине сооружения.

Поднимают, заранее смонтированные на земле, фермы, которые будут держать конёк и крепят к мауэрлату.

Ставят опоры для конька, укладывают конёк и крепят к нему диагональные, промежуточные стропила.

Укрепляют конструкцию с помощью подкосов, подпорок и ригелей.

Стойки под стропилаИсточник domdkm.ru

На конструкцию укладывают стропила, учитывая проектное расстояние между отдельными балками. Торцы ног упирают в мауэрлат, а верх запиливают и соединяют металлическим крепежом на скошенных углах. На готовое основание укладывают гидроизоляцию, утеплитель и кровлю.

Правильное расположение и способы соединения бруса гарантирует устойчивость при укладке утеплителя и кровли. Дальнейшая эксплуатация объекта во многом зависит от точного проектирования и правильно подобранных пиломатериалов.

Сращенные стропила предпочтительнее закладывать при монтаже крутых скатов крыши, где атмосферные нагрузки в разы ниже, чем на плоских скатах. Плоские скаты зимой нагружаются под действием снега, что давит на пиломатериал под кровлей.
