Составляем план дома для строительства самому на компьютере – как правильно самому сделать? Обзор

Sweet Home 3D

Sweet Home 3D – это простой софт для создания дизайна. Профессионалов она не удивит, но будет весьма полезной для новичков.

С помощью Sweet Home 3D можно составить визуальный план размещения мебели.

К примеру, если вы сомневаетесь, что шкаф не поместится возле кровати, достаточно создать новую комнату в приложении Sweet Home 3D и добавить в неё похожий фурнитур с заданными вами размерами.

Визуализация позволит вам лучше представить будущий интерьер и внести в него значимые коррективы.

Версия приложения распространяется на английском языке, но в сети есть много рабочих русификаторов.

Рис.7

https://youtube.com/watch?v=Q31XEHAMHb0

Visicon (Визикон)

Платная программа

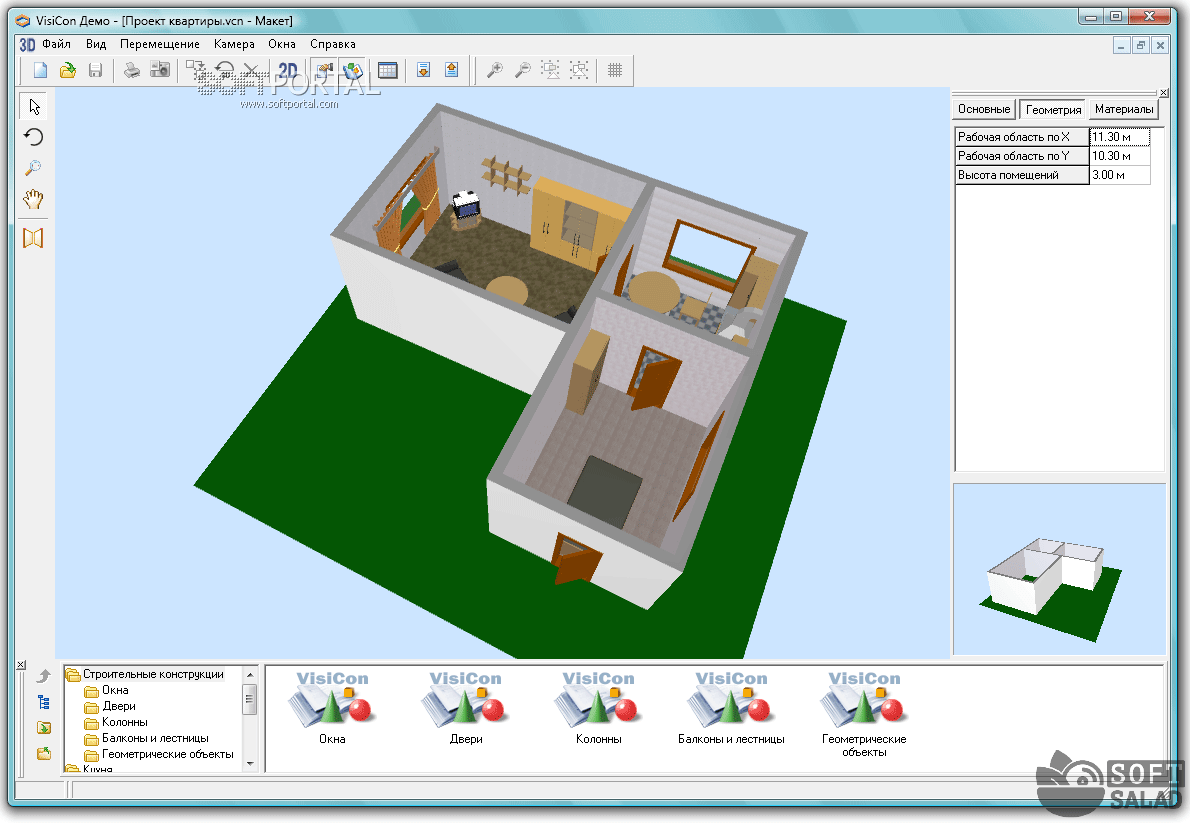

Программа от отечественного разработчика GrandSoft — Visicon — создана специально для планировки внутренней части зданий, проектирования и дизайна интерьера отдельно взятых помещений. Приложение не требовательно к мощности компьютера, для нормальной работы подойдет даже старые версии Windows, начиная с Win 98. Интерфейс программы выполнен на русском языке.

Как и аналогичные программы, Visicon предоставляет пользователю возможность управления (расстановка, масштабирование, редактирование параметров) трехмерными моделями разнообразных виртуальных объектов для планировки зданий, создания дизайн-проектов помещений и т.д. Сами разработчики Visicon приводят следующую информацию о предназначение своего продукта:

• Быстрое (несколько минут) создание дизайн-проектов любых типов помещений и внутренняя планировка зданий при использовании специального «Мастера проектов».
• Расстановка мебели, бытовой/офисной техники, инженерных конструкций, декоративных элементов в помещениях, для чего в базу программы заложена большая библиотека трехмерных моделей названных объектов.
• Возможность выбора в виртуально среде различных материалов и цветовых решений для стен, полов, потолка, мебели, конструкций и т.д.
• Экспорт проектов в различные объемные (3D) и плоские (2D) форматы изображений.
• Составление сметы на реализацию созданного дизайн-проекта с перечислением всех использованных объектов и материалов.

Существует две основные версии приложения Visicon — обычная и ПРО (Pro). Перечисленные выше функциональные возможности относятся к штатной версии программы. В Visicon Pro имеются дополнительные функции:

• Возможность создания собственных 3D-объектов на основе доступных параметрических объектов различной формы и геометрии. Их затем можно сохранить в базе для использования в любых других проектах.
• Виртуальная отделка стен и полов плиткой с возможностью загрузки собственной текстуры в виде изображения и изменения параметров стройматериала (высота, ширина, толщина и т.п.). Также предусмотрена автоматическая функция подсчета количества плиток для замощения поверхности заданной площади и подсчет стоимости для их приобретения (цена вводится вручную).

Цена лицензии Visicon

Стоимость лицензионного ключа зависит от версии программы Визикон. На момент написания статьи были установлены следующие цены на данный программный продукт:

• Обычная версия VisiCon продается по символической цене в 149 руб.
• Версия VisiCon Pro стоит 1400 руб.

Обстановка

Когда производится проектирование бань онлайн бесплатно, то элементы обстановки можно использовать только из ограниченного списка. Однако при оформлении подписки вы можете выбрать любой предмет, который разместите в своем помещении.

Для этого необходимо перейти во вкладку с изображением кресла, и выбрать нужную категорию. Габариты предмета, его цвет и расположение можно изменять.

Нажав на вкладку с изображением дерева, вы получите доступ к предметам экстерьера. Их также можно использовать в работе.

После того, как бесплатное проектирование сауны завершено, работу можно сохранить.

Floorplan 3D

Самая простая программа для проектирования домов, которая подходит начинающим пользователям. С ее помощью вы с легкостью сможете отрисовать помещение и рассчитать количество необходимых материалов для реализации проекта.

Floorplan 3D позволит:

• Расставить мебель в комнате из каталога и настраивать параметры предметов;
• Создавать экстерьер: оформите сад и задний двор;
• Использовать готовые варианты домов и квартир;
• Применять текстуры из каталога для оформления стен, пола и мебели;
• Создавать смету реализации проекта;
• Сохранить реалистичные фотографии помещения.

Интерфейс редактора Floorplan 3D

Полезные мелочи

Самому сделать план дома можно, но по получившемуся результату не стоит сразу приступать к строительству.

Хорошо бы, перед тем как самому проектировать дом, узнать все о нормах и правилах возведения жилых зданий. Почитать об этом можно здесь.

При проектировании даже маленького домика, соблюдайте основные правила и требования. Иначе здание нельзя будет эксплуатировать и даже построить

После составления проекта дома на компьютере распечатайте его и отнесите архитектору. Если среди ваших друзей и родственников таких специалистов нет, вам прямая дорога в БТИ – бюро технической инвентаризации. Сдайте макет туда. Сотрудники ведомства оценят ваш чертеж и дадут (или не дадут) разрешение на строительство.

Помните, создание проекта должно отвечать следующим принципам:

• план дома должен быть простым. Если вы хотите возвести оригинальное и неповторимое строение со множеством этажей, балконами и прочими сложными архитектурными элементами, обратитесь за помощью к профессионалам;
• проект строения должен отвечать требованиям эстетики и морали;
• перед тем как спроектировать дом самостоятельно на компьютере, определитесь с фундаментом. Электронные площадки его не предусматривают.

Еще до проектирования дома определитесь с фундаментом здания. Основа подарит строению прочность и надежность

Прорисовываем второй этаж

Здесь уже все будет намного легче – ведь помещения в доме могут располагаться идентично (самое главное, не менять взаимное расположение санузлов — для того чтобы не усложнять проведение коммуникаций). Вполне достаточно будет спроектировать место расположения входной двери (многие архитекторы рекомендуют делать два входа на второй этаж — дома и с улицы) и окон.

Шаг 5: Аналогично планируем помещения второго этажа. Не забываем про коммуникации — располагаем санузлы и ванную друг под другом

Шаг 6: располагаем двери

Шаг 7: чертим окна второго этажа

Получили вот такую 3D модель второго этажа

Обзор популярного софта на русском языке

Конструкторы, распространяемые бесплатно или условно бесплатно (с ограничением функционала или времени использования), разнообразны по своим возможностям. Вы можете дополнительно найти уроки, помогающие освоить незнакомый интерфейс; многие из них существуют в удобном видео формате на youtube.

Дизайн Интерьера 3D

Один из лучших пакетов, подходящих для начинающих пользователей. Его сфера – разработка обстановки для дома или квартиры. Редактор с бесплатной версией (на ограниченный период) обладает следующими достоинствами:

Интуитивный интерфейс поддерживает моделирование домов 3d на русском языке.

Проектирование дачного дома в «Дизайне Интерьера 3D» Источник samstroy.com

• Результат можно получить в виде трехмерной модели или преобразовать ее в 2D план, если необходимо расставить мебель. Прорисовка точная, с соблюдением реальных размеров.
• Существует набор шаблонов (готовых планировок), с которых удобно начинать работу. Имеются каталоги дверей и окон, отделочных материалов, галереи мебели, размер и цвет которой можно менять.
• После того, как 3 д проект дома будет готов, вы можете загрузить цены материалов и рассчитать бюджет проекта.

Дизайн интерьера кухни-гостиной в загородном доме Источник hzcdn.com

Перепланировка дома

Как правило, некоторые планы строений со временем могут изменяться. Все зависит от того, насколько нужно увеличить количество полезной площади. Под изменение чаще всего попадает кровельная конструкция, особенно если загородный дом обладает высокой и широкой крышей. За счёт неё и будет происходить увеличение жилой площади строения.

Также необходимо сделать поэтажный проект, в котором все необходимые комнаты расширяются, а спальни или рабочий кабинет переносятся на мансарду. В этом случае не учитываются материалы для сооружения несущих стен

Во внимание берутся средства только для облагораживания площади и укрепления конструкции

Если мансардная крыша не была учтена при планировании строения, то необходимо провести усиление основания и несущих конструкций: стен, потолочных перекрытий, оконных и дверных проёмов.

Самостоятельно сделать это не всегда получится. Лучше обратиться за помощью к специалистам, так как все документы утверждаются в соответствующих инстанциях. Иначе можно получить штраф за незаконную перепланировку постройки.

Необходимость ландшафтного дизайна

Цель ландшафтной планировки — превращение участка в территорию, максимально соответствующую запросам семьи. Обустройство, выполненное специалистами, позволит решить несколько задач:

• Выбрать место для дома, хозяйственных помещений, зоны отдыха, сада и огорода. При этом учитывается освещенность, состав почвы, форма участка и пролегание грунтовых вод.
• Определить место для прокладки инженерных коммуникаций; при необходимости проектируется место для септика.
• Сделать топографическую съемку для ландшафтного дизайна, на которую необходимо нанести существующие и планируемые коммуникации, без этого нельзя провести правильные проектные работы.
• Обыграть сложный рельеф и, возможно, изменить его.
• Предусмотреть дренаж почвы.
• Выбрать стиль оформления участка и создать неповторимый дизайн.
• Подобрать полезные и декоративные растения, подходящие для выращивания в данных условиях.

Начало проектирования дома

Для проектирования домов необходимо будет «вооружиться» обычным тетрадным листом в клеточку и карандашом, задав при этом соответствующий масштаб. Рациональнее всего в данной ситуации будет поступить следующим образом – десять метров участка условно обозначить двумя клеточками. Таким образом, один сантиметр на линейке будет равняться 1 метру в реальной жизни – соотношение один к ста.

Шаг 1: наносим контур дома на тетрадный лист с помощью линейки и карандаша в масштабе 1:100, т.е. 1 см на бумаге будет равен 1 метру

Нанесение на бумагу контура самого участка, а также будущих строений. В данном случае все работы необходимо осуществлять в строгом соответствии с правильным масштабом – старательно перемеряя каждый метр на земле и нанося его на бумагу в соответствии размеров один к тысяче, вы обеспечиваете надежность и эстетичность возводимого здания. Нарисовать проект таким способом можно очень быстро. Обязательно надо учитывать не только контуры участка, отданного под проектирование и строительство, но и все расположенные объекты на участке, которые находились там еще до его планируемого возведения, и при этом их перенести не представляется никакой возможности. После этого можно будет приступить к проектированию самого здания – для упрощения задания, предположим, что проектируемый дом будет состоять из четырех комнат, кухни и двух санузлов (стандартное жилье для семьи из нескольких человек).

Возможности программ для проектирования дома

Проектирование домов — это процесс создания функциональной планировки. Визуализацию своих идей можно сделать, применив универсальный графический редактор. Однако удобнее взять заготовки конструктивных объектов из библиотеки.

Шаблоны стульев, декоративных вещей, иных элементов интерьера ускоряют оснащение отдельных помещений.

Кроме тематической базы данных, проектировщик может использовать следующие функции приложений:

• работу на своем компьютере (браузерный режим онлайн);
• преобразование чертежей в объемную модель;
• изменение светового потока;
• изучение планов с разных направлений;
• проектирование интерьерного (ландшафтного) дизайна;
• расчет количества строительных материалов;
• вычисление нагрузочных способностей силовых конструкций объекта недвижимости.

Созданные проекты можно конвертировать в файлы с нужными расширениями. Письменные инструкции, примеры, видеоматериалы помогут изучить алгоритм рабочих операций проектирования.

Что такое планировка дома

Основой любого проекта является составление плана дома, который изображен на документах. Их впоследствии нужно зарегистрировать в соответствующих инстанциях.

Важно. Сделать это нужно ещё до начала строительства

Это поможет избежать разнообразных штрафных санкций из-за незаконности постройки.

В нём отображена полностью вся планировка дома:

• расположение основных конструкций дома;
• разнообразные перегородки;
• размещение комнат и их количество;
• окна и двери.

Кроме этого указано:

• какими размерами наделено строение;
• материал для возведения стен;
• кровельная конструкция;

  Схема устройства крыши

• расстановка сантехнического оборудования и систем вентиляции, отопления.

Планировка строения может быть разной. Всё зависит от его формы и размеров.

Что такое планировка дома

Основой любого проекта является составление плана дома, который изображен на документах. Их впоследствии нужно зарегистрировать в соответствующих инстанциях.

Важно. Сделать это нужно ещё до начала строительства

Это поможет избежать разнообразных штрафных санкций из-за незаконности постройки.

В нём отображена полностью вся планировка дома:

• расположение основных конструкций дома;
• разнообразные перегородки;
• размещение комнат и их количество;
• окна и двери.

Кроме этого указано:

• какими размерами наделено строение;
• материал для возведения стен;
• кровельная конструкция;

Схема устройства крыши

расстановка сантехнического оборудования и систем вентиляции, отопления.

Планировка строения может быть разной. Всё зависит от его формы и размеров.

Варианты выполнения

Сегодня есть несколько способов составить план дома:

• заказать план для строительства дома у специалистов;
• самостоятельно начертить его на бумаге, т.е. выполнить от руки;
• воспользоваться специальными профессиональными программами, которые устанавливаются на компьютере;
• воспользоваться онлайн сервисами.

Рассмотрим каждый из вариантов составления плана самостоятельно более подробно.

Чертим план дома от руки

План участка понадобится для того, чтобы сориентироваться и определится с размерами дома и его расположением на местности. Данные о почве помогут выбрать оптимальный вид фундамента под дом.

1. Определитесь с масштабом чертежа и начинайте рисовать план с разметки центровых осей внешних стен и каждой комнаты. Лучше всего делать проект дома простым, без сложных конструктивных решений. Это поможет вам более успешно воплотить его в жизнь и не потратить лишние средства просто ради интересного дизайнерского решения.
2. Нанесите разметку внутренних стен и стеновых перегородок. Планируйте расположение комнат так, чтобы нежилые помещения располагались на северной стороне, а жилые — на южной.
3. Определитесь с расположением окон и дверных проемов, обязательно укажите их на плане. Оптимально расположенные оконные проемы так, чтобы в жилые комнаты (спальню, зал, кабинет, детскую) попадало максимальное количество дневного света солнца.
4. Равномерно с обеих сторон «нарастите» на оси предполагаемую толщину стен в соответствии с выбранным материалом строительства. Не забывайте соблюдать выбранный масштаб чертежа.
5. Нанесите на план места расположения отопительных приборов (особенно актуально это для загородного дома, где нет возможности подключиться к центральному отоплению).
6. Определитесь с расположением коммуникаций (на кухне, в санузлах и т.п.) и отметьте их на чертеже.
7. Нанесите на чертеж разметку с основными размерами стен, перегородок и проемов.
8. Каждому помещению внутри дома присвойте порядковый номер. Расшифруйте эти номера – определите, какая комната обозначена той или иной цифрой.

Составляем план дома при помощи программы, установленной на компьютер

Сегодня, когда у каждого (дома или на работе) имеется персональный компьютер или ноутбук, совершенно необязательно тратить время и нервы на составление полна дома от руки. Существует некоторое количество программных продуктов, которые можно скачать в интернет и установить на свой ПК. При помощи этих программ, многие из которых рассчитаны на непрофессионалов, можно решить вполне профессиональные задачи и составить план загородного дома любой сложности.

Покупать специализированное программное обеспечение вовсе не обязательно. Достаточно скачать условно бесплатный продукт. Такого рода программное обеспечение дает доступ на некоторый промежуток времени или на количество запусков.

Одина из таких программ — программный продукт Ashampoo Home Designer Pro 2.0. Установленная на компьютер, данная программа поможет вам составить план дома, используя готовые шаблоны и конструктивные решения.

Приступая к работе, вам нужно будет задать основные размеры здания и количество этажей. Далее на черновой макет наносятся двери и окна.

Если у вас имеется план участка, вы можете внести кадастровые данные в программу. 3D модель позволит вам рассмотреть ваш будущий дом и его расположение на местности.

В функции программы Ashampoo Home Designer Pro 2.0 включена возможность проектировки не только помещений, но и крыши будущего дома. Также есть функция по подбору внутренней отделки помещений и даже расстановки мебели.

Также недорогими и достаточно удобными, а главное – понятными ( даже неопытному пользователю), являются программные продукты *Дизайн-студия 3D Home 3.0* или *ArCon Home & Ландшафт*.

Онлайн сервисы

Существуют также и онлайн программы, которые позволяют составлять 2D или 3D модели дома. Одним из таких сервисов является онлайн проектировщик https://ru.floorplanner.com/.

Google SketchUp – бесплатная программа для разработки 3D-моделей

Программа Google SketchUp относится к профессиональному ПО, предназначенному для моделирования, создания трехмерных моделей строительных объектов, мебели и интерьера.

Ее основное преимущество перед ArchiCAD состоит в наличии абсолютно бесплатной версии, адаптированной под потребности начинающих дизайнеров, архитекторов и проектировщиков. Это приложение имеет встроенный русификатор, поэтому русскоязычные пользователи смогут быстро разобраться в особенностях ее интерфейса. Удобное приложение. Конструирование и стройка дома с ним упрощаются.

ПросветПользователь FORUMHOUSE

SketchUp – простая, интуитивно понятная и удобная программа, которую за короткое время работы под силу освоить и новичку.

Возможности программы:

• Создание и редактирование 3D-проектов (речь идет о проектах домов, интерьеров, окружающего ландшафта и всевозможных архитектурных объектов, проектирование бани или проектирование гаража). Программа интуитивно понятна, допускается проектирование для начинающих.
• Наличие в конструкторе простых инструментов, которые могут быть знакомы пользователям по интерфейсу простейших графических редакторов: «карандаш», «ластик» и т. д..
• Возможность конвертировать графические файлы и созданные дома 3D в большинство распространенных графических форматов: PNG, JPG и т. д..
• Обилие подробной справочной информации и обучающих пособий по работе с программой.
• Ко всему прочему, программа способна формировать статистику по расходу строительных материалов, практически – составлять план покупок стройматериалов, нужных, чтобы построить дом.

К недостаткам Google SketchUp можно отнести отсутствие функционала для оформления планов 2D. Основное ее предназначение – это 3D-моделирование и конструирование домов. Для создания чертежей существуют другие программы.

Leo060147 Пользователь FORUMHOUSE

Если для себя, то я бы порекомендовал бесплатную программу Скетчап 8. В ней вы можете создавать с большой точностью (миллиметры) любые конструкции и с любой детализацией. Все это можно создавать в 3D. Если же захочется вычертить плоские чертежи, то это можно сделать в бесплатной версии программы НАНОКАД.

Раз уж речь зашла о программе nanoCAD, кратко расскажем о ее возможностях.

Что из себя представляет проект дома

Человек, который никогда не принимал участие в процессе строительства дома, при виде стопки бумажек с замысловатыми чертежами, скорее всего, растеряется. Ведь он ничего не смыслит в этом! Безусловно, новичку не просто разобраться в проектной документации. Но, согласитесь, начиная строительство собственного дома или коттеджа, не лишним будет иметь хотя бы общее представление о том, какая информация скрывается в толстой папке проектировщика.

В рабочей документации должен быть представлен графический эскиз дома, а также комплект чертежей, которые помогут при строительстве здания. Данный эскиз и согласовывается с будущим хозяином дома.

После согласования с заказчиком специалист начинает работу над основной частью. План дома, разработанный в соответствии со всеми нормами и правилами, содержит три основных раздела: архитектурный, конструкторский и инженерный.

В первом разделе отображается проект фасадов, кровли, расположения оконных и дверных проёмов, помещений, их площадь. Конструкторский раздел содержит информацию о фундаменте для данного здания, креплениях балок, перекрытий, наличии лестниц, крыльца и т.п. Все расчёты относительно возможных нагрузок на элементы конструкции также включены в эту часть.

Так выглядит план дома с фасадом

Кроме того план дома должен содержать инженерный раздел, в котором приведены данные о расположении вентиляционной, отопительной, электрической, канализационной систем, а также системы водоснабжения.

Как составить план дома самостоятельно

1.  При составлении проекта дома, в первую очередь, правильно будет узнать о свойствах грунтов на территории будущего жилья, а также высоту, на которой залегают грунтовые воды. Особенно важна эта информация при планировке фундамента с подвалом. Такие работы лучше проводить к концу осени или началу весны, когда грунтовые воды подняты максимально.
2.  Когда инженерно-геологические исследования закончены и получено заключение, нарисуйте план для строительства подвала. Если грунтовые воды на слишком высоком уровне, а площадь позволяет, то подвал рекомендуется заменить дополнительным помещением в доме.
3.  Далее выберите материал, который будет использоваться в строении. После этого принимайтесь за проект дома и работайте над чертежами. В целях экономии выбирайте простые проекты. Любое усложнение модели строения повлияет на стоимость готового проекта. Это же касается и крыши: количество стыков, изгибов повлияет на её стоимость. Крыши сложной формы менее надёжны, ведь через некоторое время в таких местах может образоваться течь.
4.  Чтобы энергосбережение было более эффективным, для нежилых помещений окна располагайте с северной стороны, а для жилых комнат – с южной. Учитывайте и то, что на энергозатратность постройки повлияют материалы теплоизоляции, расположение и размеры окон. Также выберите толщину стен дома.
5.  В план первого этажа желательно внести тамбур, гостиную, кухню (столовую), санитарные комнаты, котельную. Второй этаж обычно предназначен для спальных комнат, санузла, а если позволяет площадь строения, то для ещё одной гостиной.
6. Общие и гостиные комнаты по площади не должны быть менее 16 кв.м., кухни и другие жилые помещения – от 9 кв. м. В зависимости от количества и площади помещений будут зависеть общие габариты дома.

Создание плана дома

Перед тем как сделать планировку определяемся с количеством и размером необходимых помещений, чтобы представлять себе общую площадь дома и решить, сколько делать этажей. Полученную цифру нужно умножить на коэффициент 1,25, который учитывает толщину наружных и внутренних стен и перегородок. И получаем площадь застройки по внешнему периметру.

Затем подбираем оптимальную длину и ширину наружных стен исходя из требований к размещению на участке и вида строительных материалов. Например, если решено строить дом из бруса, стоит иметь в виду стандартную длину этого пиломатериала – 6 метров. Чтобы не было лишних обрезков и, соответственно, расходов, логично было бы выбрать такие параметры дома, чтобы они были кратны половине длины бруса: 6, 9, 12, 15 метров.

Приведём пример. Если общая площадь застройки составила 180 м2, а ширина дома по фасаду не должна превышать 14 м, то её можно уменьшить до 12 м, длина при этом составит: 180 : 12 = 15 м.

Грамотный проект дома – удел специалистов

Архитектурный план дома — часть проекта строительства. Кроме поэтажных планов расположения комнат, проходов, лестниц также разрабатываются чертежи и схемы коммуникаций.

Безусловно, лучший вариант — заказать полный пакет необходимой документации в специализированной проектной организации. Ведь для его составления требуется знание технологий, строительных норм и правил, владение навыками подготовки схем и чертежей. Самостоятельное проектирование капитального сооружения всегда сопряжено с ошибками. В дальнейшем, в процессе строительно-монтажных работ, могут потребоваться исправления или изменений принятых решений. Тем не менее, хотя составить проект коттеджа высокого класса с полным пакетом чертежей, расчётами, продуманной сметой не получится, упрощенный вариант такой разработки, при должном усердии, возможно сделать своими силами.

Что из себя представляет проект дома

Человек, который никогда не принимал участие в процессе строительства дома, при виде стопки бумажек с замысловатыми чертежами, скорее всего, растеряется. Ведь он ничего не смыслит в этом! Безусловно, новичку не просто разобраться в проектной документации. Но, согласитесь, начиная строительство собственного дома или коттеджа, не лишним будет иметь хотя бы общее представление о том, какая информация скрывается в толстой папке проектировщика.

В рабочей документации должен быть представлен графический эскиз дома, а также комплект чертежей, которые помогут при строительстве здания. Данный эскиз и согласовывается с будущим хозяином дома.

После согласования с заказчиком специалист начинает работу над основной частью. План дома, разработанный в соответствии со всеми нормами и правилами, содержит три основных раздела: архитектурный, конструкторский и инженерный.

В первом разделе отображается проект фасадов, кровли, расположения оконных и дверных проёмов, помещений, их площадь. Конструкторский раздел содержит информацию о фундаменте для данного здания, креплениях балок, перекрытий, наличии лестниц, крыльца и т.п. Все расчёты относительно возможных нагрузок на элементы конструкции также включены в эту часть.

Так выглядит план дома с фасадом

Кроме того план дома должен содержать инженерный раздел, в котором приведены данные о расположении вентиляционной, отопительной, электрической, канализационной систем, а также системы водоснабжения.
