Инструменты для монтажа металлопластиковых труб
Одним из главных преимуществ МП труб является простота их монтажа. Некоторые элементы можно установить даже вручную, но для выполнения основных установочных работ все же потребуется определенный инструмент.

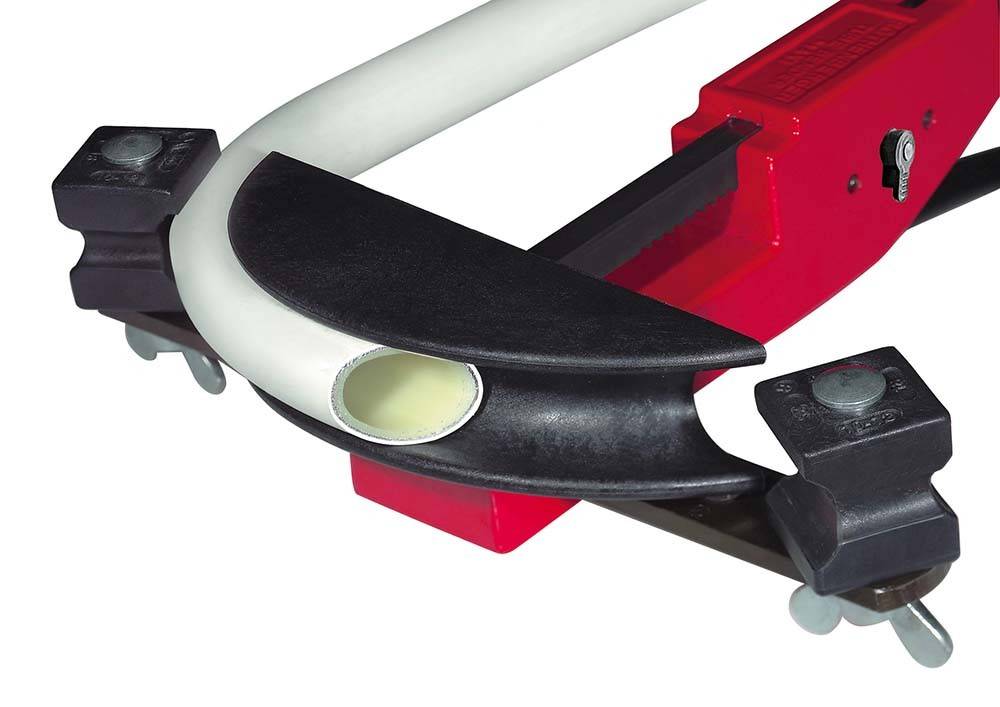

Трубогиб — часто применяемый при монтаже металлопластика инструмент, позволяющий вручную изменить наклон эластичной трубы для максимально плотного сцепления. Чаще всего применяется в случае, если стандартная округлая форма должна быть изменена на овальную. Это простой и безопасный в бытовом применении прибор, который позволяет минимизировать риски деформации изделия или его разрушения. Работает практически со всеми видами сечений.
Пружинный трубогиб предназначен для домашнего использования. Механизм действия прост — пружина вводится внутрь и разгибается в месте предполагаемого сгиба.
Гидравлические агрегаты — приспособления профессионального уровня. Работают при помощи насоса, который позволяет свести к минимуму механический нажим на трубу. Это гарантирует точное и безопасное сгибание трубы в нужном месте.

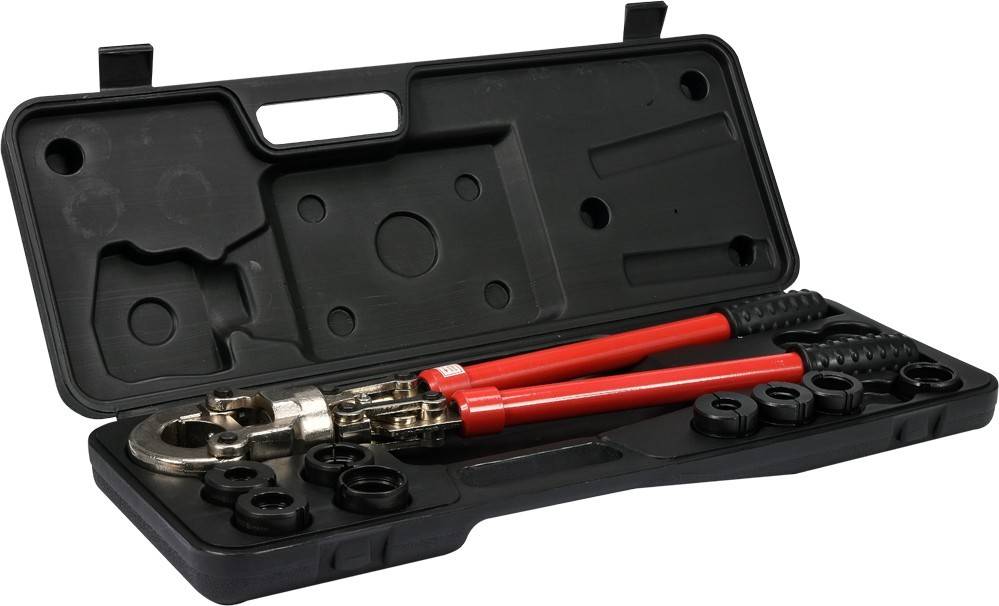

Пресс-клещи — инструмент для точной и аккуратной обработки деталей МП труб, что позволяет создавать надежное долговечное сцепление элементов системы.
Клещи для ручной работы позволяют применять их без специальных навыков в быту при необходимости корректного обжима муфты на трубах диаметром до 20 мм. Такой инструмент хорош для проведения малых ремонтных работ своими руками, но в более масштабных мероприятиях принимают участия приборы помощнее — пресс-клещи с электрическим приводом, которые ровно и с ювелирной точностью обрабатывают поверхности диметром до 110 мм.
Электрический пресс-инструмент используется в основном профессионалами, в личных же целях его использовать нецелесообразно из-за внушительных габаритов.
Способы соединения и монтажа металлопластиковых труб
Для соединения отдельных частей трубопровода из металлопластика применяют фитинги. Эта деталь состоит из штуцера, разрезного кольца, гайки. Они бывают разнообразной формы и размеров, соединяют трубы одного или разных диаметров. Основные виды фитингов:
- пуш-фитинги;
- компрессионные;
- цанговые;
- надвижные;
- пресс-фитинг.
Каждая из конструкций заслуживает отдельного описания.
Пуш-фитинги
Выполнены из полиэтилена марки PPSU, который характеризуются высокой механической прочностью, устойчивостью к низким температурам, длительной эксплуатацией. Эти соединительные элементы используются в трубопроводах холодной и горячей воды, в системе теплого пола и других видов отопления.
При монтаже выполняют следующие работы:
- Нарезают требуемые отрезки.
- Калибруют концы труб.
- Удаляют заусеницы, снимают фаску.
- Насаживают на трубу фитинг до контрольного отверстия в его корпусе.
- С обратной стороны вставляют второй отрезок трубопровода.
После сборки узла соединение фиксируют при помощи обжимного кольца.

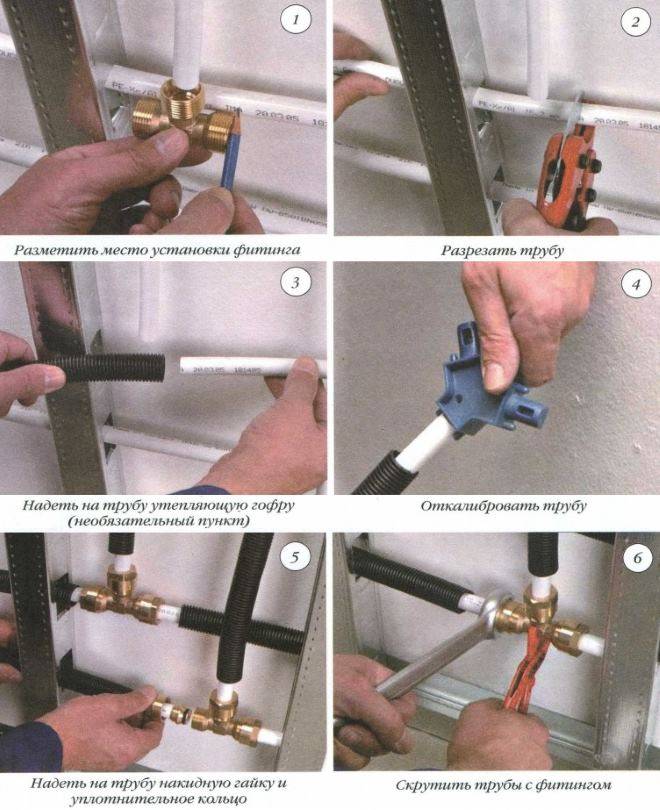

Компрессионное соединение
Является самым простым при сборке трубопроводов. Перед началом работ нарезают отрезки нужной длины, зачищают кромки, подрезают фаску. Кромка должна быть перпендикулярной к оси трубы. Далее выполняют следующие действия:
- На трубу надевают накидную гайку, на неё разрезное кольцо.
- Штуцер смачивают водой, на него надевают трубу, упирая её кромку в выступающий буртик.
- Рукой закручивают гайку до упора.
- Закрепляют соединение с помощью ключа, при этом должны быть видны 1-2 витка резьбы.
Следует помнить, что перетягивание гайки, как и её недокрут, ведут к негерметичному соединению.
Цанговый фитинг
Такие элементы применяют при соединении изделий, изготовленных из различных материалов, и разных диаметров. При стыковке элементов из металла и металлопластика резьбовая часть фитинга должна соответствовать диаметру металлического трубопровода.
Соединение с помощью цангового фитинга осуществляют следующим образом:
- на стальную трубу наматывают паклю или другую мягкую изоляцию;
- на неё же надевают фитинг;
- на конец металлопластикового элемента одевают шайбу с гайкой.
Закрепление стыка выполняют, накручивая гайку на корпус. Зажимают крепление с помощью специального, так называемого, газового ключа.

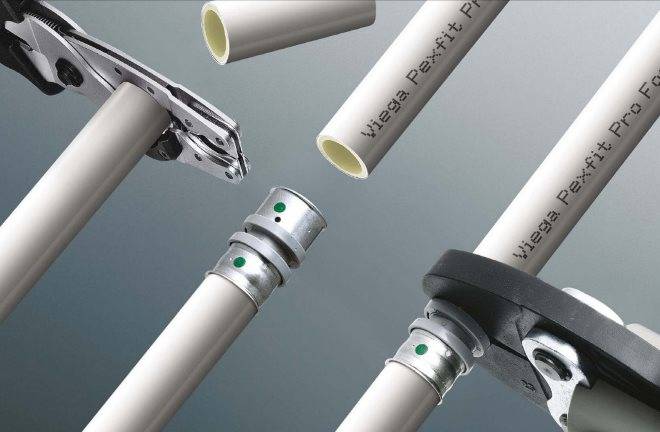

Пресс-фитинг
Конструкция включает корпус и обжимную гильзу. Подготовка отрезка трубы аналогична, как для предыдущих соединений, дальнейший порядок сборки следующий:
- надевают гильзу на отрезок трубы;
- на резьбовую часть накручивают прокладку;
- вставляют в трубу фитинг, доводя до отверстия на его корпусе;
- далее используют клещи, имеющие накладки нужного размера;
- клещи смещают к крайней части, ручки сжимают, происходит обжимание детали.
В результате этой операции на поверхности гильзы образуются два круговых углубления одинаковой глубины. Пресс-фитинги выдерживают давление 10 атм, что вполне достаточно для внутренних трубопроводов зданий малой этажности.
Надвижные фитинги
Данный соединитель состоит из штуцера и надвижной пластиковой гильзы. Она с натягом надевается на трубу, обжимая её. Для расширения трубы применяют эспандер. Порядок действий следующий:
- На одну из труб надевают пластиковую гильзу.
- Эспандером развальцовывают второй отрезок трубы.
- Вставляют штуцер до упора.
- Надвигают гильзу на штуцер и запрессовывают.
Герметичность стыка обеспечивается за счёт способности полипропилена возвращаться в исходное состояние за счёт своей упругости.

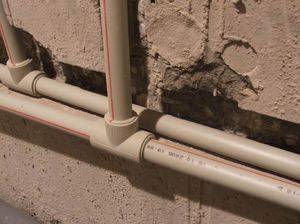

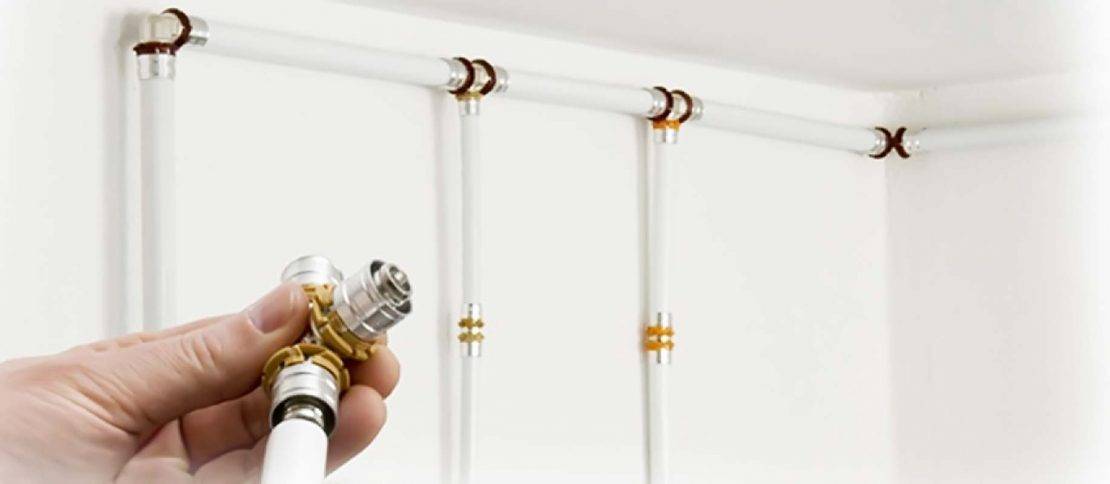

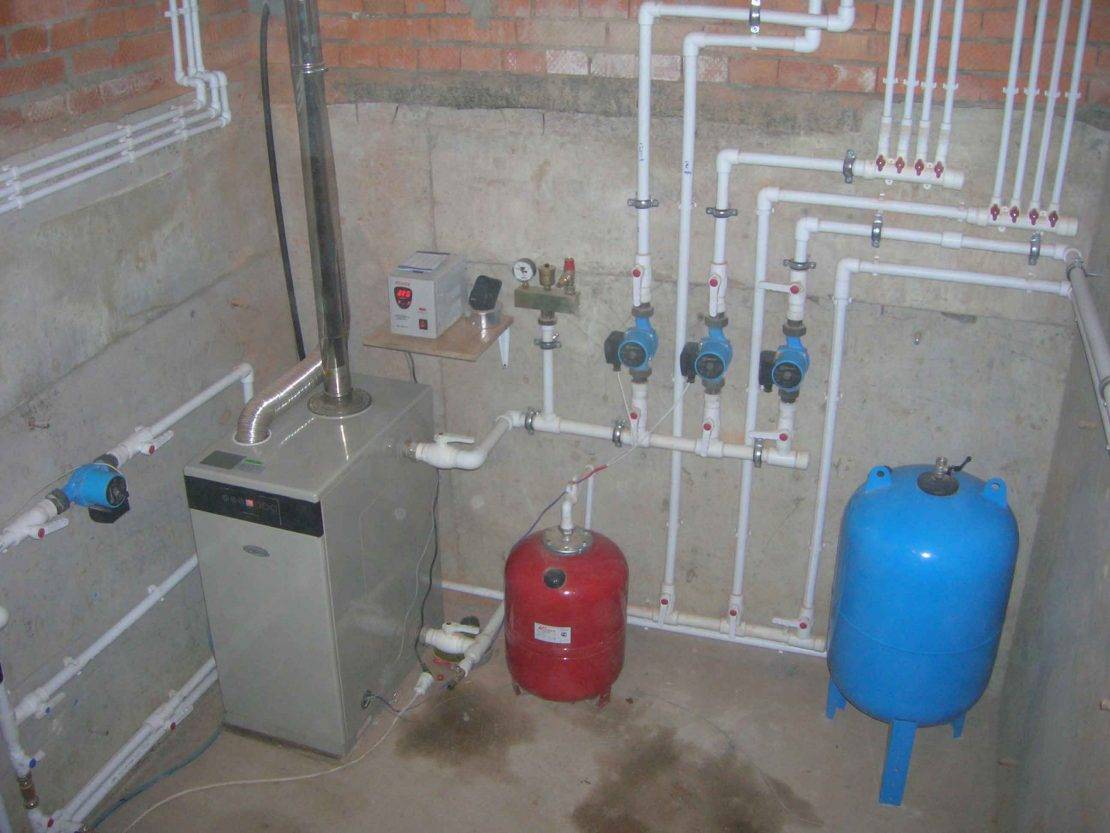

Монтаж системы отопления из металлопластиковых труб
Главное удобство работ в отсутствии сварки, все элементы собираются на фитинги. Если правильно подобрано сечение элементов для контура, подготовлена льняная подмотка, болгарка, то формирование системы не доставит хлопот.
Особенности обустройства контуров отопления:
- Чтобы подмотка из льняной нити на резьбовых стыках не горела, не подмокала, ее нужно пропитывать быстросохнущей краской.

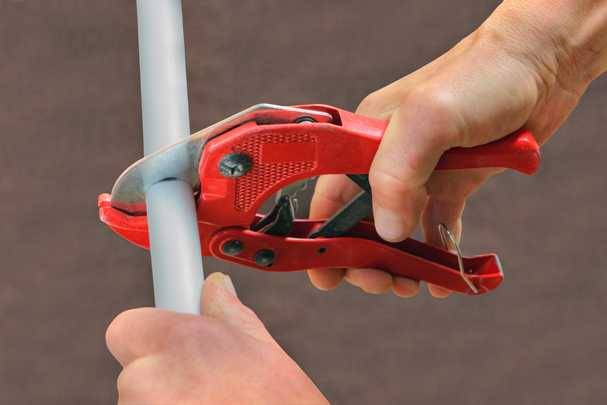

- Куски труб нарезаются только болгаркой или ножовкой по металлу. Применять обычный нож нельзя, он оставляет неровности и заусенцы.
- Края деталей обязательно зачищаются, калибруются и затем снимается фаска – лучше шейвером, так получается ровнее, стыки не дадут течи.
- Чтобы не регулировать весь стояк отопления в многоэтажке, нужно поставить перемычки перед шаровыми кранами, дросселями для отсекания радиаторов. Но можно обойтись без перемычек, если система отопления формируется в частном доме – в этом случае можно быстро скорректировать интенсивность подачи теплоносителя.
- В процессе подтягивания гайки компрессионного фитинга корпус агрегата нужно держать вторым ключом. Если не придерживать корпус, можно нарушить герметичность соединений.
- Гнуть трубу нельзя, поэтому для поворотов и изгибов применяются специальные уголки. Если радиус изгиба большой, труба занимает много пространства, малый радиус грозит поломкой сердечника.
- Для обустройства подводки и радиатора используются американки с накидной гайкой. Детали помогут быстро демонтировать элементы при необходимости замены или ремонта.
Выбирая фитинги для совмещения конструкций, нужно знать, какие именно фасонные изделия подходят для каждого индивидуального случая. Поэтому рассмотрим все фитинги для контуров из металлопластика.

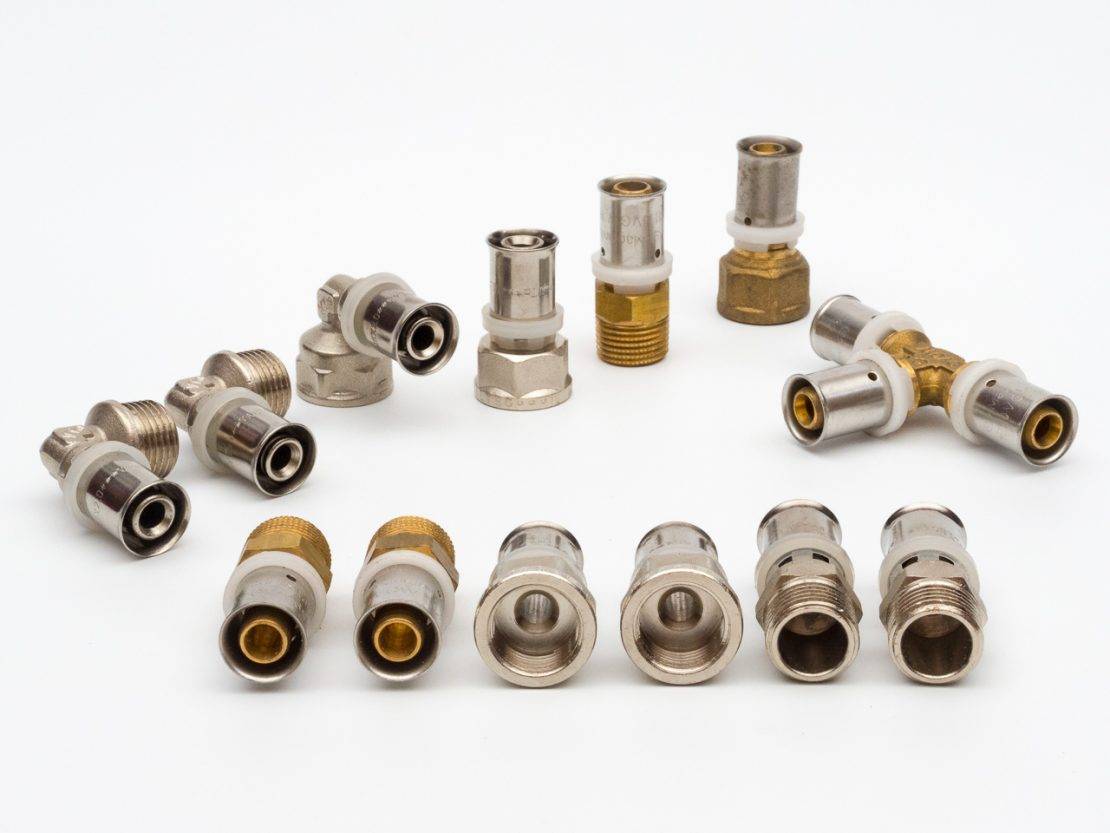

Разновидности фитингов и варианты их применения
Фитинги могут быть цанговыми (разборными), компрессионными (условно разборными) и встречаются неразборные пресс-фитинги.
Как выбрать и куда устанавливать элементы:
- Цанговые можно собирать и разбирать, встречаются разборные резьбовые фитинги. Корпус латунный, крепление на трубе на прокладку с обжимным кольцом. Чтобы собрать фитинг, на откалиброванный конец трубы накрутить гайку, надеть кольцо и до упора натянуть фитинг. Потом снова кольцо и гайка – ее сначала подкрутить пальцами, а потом притянуть ключом. Срок службы разборных фитингов до 3-х лет, потом они дают течь. Можно подтянуть гайку, но лучше заменить элемент на новый.
- Условно разборные компрессионные фитинги представляют собой штуцер с накидной гайкой, крепление на трубе обжимным кольцом. Для установки потребуются 2 ключа, можно брать разводные, срок эксплуатации изделий до 2-3 лет.
- Неразборные пресс-фитинги считаются самыми лучшими, обеспечивают должный уровень герметичности стыков. Если все узлы собирать с пресс-фитингами, то течи в системе не будет – магистраль выдержит перепады давления и температуры. Установка неразборного фитинга требует применения пресс-машины, оборудование дорогое, но можно взять в аренду. Герметичный контур можно прятать в стены или стяжку пола – с пресс-фитингами утечка не появится очень долгое время.
Особенности монтажа труб из металлопластика
Зная технические характеристики металлопластиковых труб для отопления, необходимо ознакомиться с правилами установки:
- Показатель нагрева теплоносителя в +70 С считается рабочим, не требует корректировки. Допустимые пиковые кратковременные нагрузки до +110 С.
- Чтобы быстро отрегулировать нагрев, рекомендуется оснастить систему терморегуляторами.
- Трубы не имеют большого линейного расширения, поэтому при понижении температуры до минусовых показателей магистраль порвется. Это накладывает определенные ограничения – в открытых зонах систему нужно качественно изолировать или сделать переход на металлические трубы.
- При использовании в доме твердотопливных котлов систему из металлопластика применяют только если есть теплоаккумулятор. Теплоноситель в таких котлах прогревается до +110 С, а это пиковая нагрузка для трубы из металлопластика, долго в таком режиме система не проработает.
Во всех остальных случаях материалы можно применять без ограничений в теплосистемах, раздаче ГВС, ХВС. Монтаж стандартный, количество крепежей, запорной арматуры и фасонных изделий зависит от схемы и типа контуров.
Как правильно изогнуть металлопластиковую трубу
Металлопластиковые трубы очень гибкие, поэтому их достаточно легко согнуть. Для гибки металлопластика применяют различные приспособления и небольшие станки. Ниже я расскажу о самых распространенных методах гибки полимерных труб.
Какой метод лучше
Несмотря на гибкость металлопластиковых труб, лучше их гнуть не вручную, а с помощью приспособлений. Трубки при изгибании не образуют заломов и трещин, сохраняют круглую форму. Самый лучший метод – с помощью трубогиба. Среди ручных методов наилучшие результаты получаются при использовании пружины.
Сгибание труб руками
Полипропиленовые, ПНД и ПВХ трубы согнуть руками сложно – они слишком жесткие для этого. Неплохо гнутся трубки диаметром до 20 мм из сшитого полиэтилена. Гибка проводится в несколько этапов, иначе на ней образуется залом в месте изгиба.

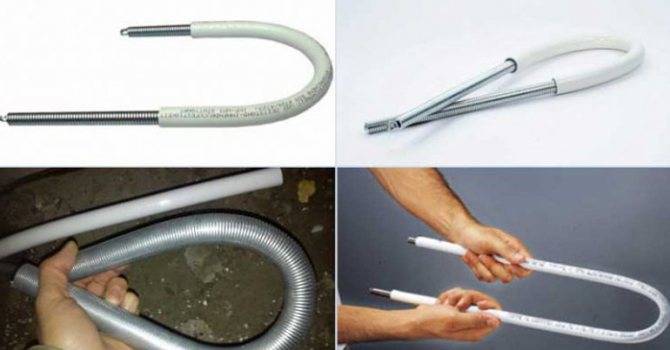

Пружина
Из толстой проволоки изготавливают пружинные кондукторы разных диаметров. Для мелких диаметров можно использовать наружный кондуктор, для заготовок с более крупным диаметром его вставляют внутрь трубы. Центр пружины и изгиба должен точно совпадать. С помощью пружины легко согнуть заготовки из сшитого полиэтилена. ПНД и ПВХ желательно предварительно разогреть с помощью строительного фена.

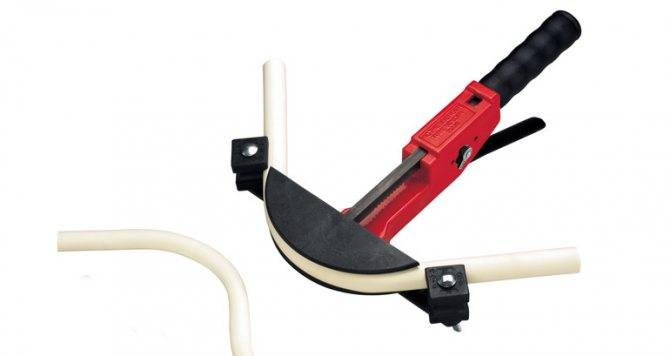

Трубогиб
Самое лучшее качество гибки получается при использовании трубогиба. Инструмент либо формует заготовку между роликами, либо изгибает (вытягивает) заготовку на оправке. Изгиб заготовки получается ровным и без дефектов – смятия, залома, трещин.
Используют также самодельный трубогиб под названием станок Вольнова.
Использование строительного фена
Металлопластиковые трубы на основе поливинилхлорида или полипропилена достаточно жесткие, заготовки перед гибкой необходимо разогреть. Гибку выполняют с использованием наполнителей – песка, соли, мелких металлических предметов (мелко резаной проволоки). Заготовку заполняют наполнителем, плотно закрывают отверстия на концах, зажимают в тисках, разогревают феном место изгиба и сгибают.
Ремонт металлопластикового соединения
Фитинговые металлопластиковые соединения труб канализации периодически требуют ремонта. Даже когда вы правильно выполнили все операции, спустя пару лет соединения могут ослабиться из-за действия разных температур, давления воды или просто от «старости». Так как непосредственно труба монолитна, то это означает, что ремонт труб должен производиться только в местах их крепления – фитингах.
Самое первое, что для начала необходимо выполнить, это просто подтянуть место крепления фитинга. Сделать это надо очень аккуратно. Если течь все равно после этого продолжает идти, то нужно будет разобрать соединение. Вероятные причины появления течи:
- Лопнул металлический корпус фитинга. Поменяйте полностью фитинг.
- Кривой срез у трубы. Сделайте ровным и откалибруйте срез.
- Деформированы резиновые уплотнители. Их нужно поменять.
Нужно отметить, что металлопластиковые трубы изготавливают не только для холодного и горячего водоснабжения. Также существуют трубы для канализации и отопления. Эти разновидности металлопластиковых изделий отличаются тем, что имеют внутри конструкцию не из пищевого полиэтилена, а используется технический пластик. Потому и цена этой трубы намного ниже.
https://youtube.com/watch?v=3NQ6eyjoFqk
В чем заключаются преимущества металлопластиковых труб
Благодаря своей пятислойной структуре металлопластиковые трубы устойчиво занимают передовые позиции по использованию в устройствах разнообразных коммуникаций.
Для профессионалов очевидно, в чем преимущество металлопластиковых труб:
Металлопластик непроницаем для кислорода, а потому угроза завоздушивания исключается полностью, если при монтаже систем отопительного типа используются трубы из этого материала.
Трубам из металлопластика не страшны гидроудары и даже резкие перепады давления воды. Химическое воздействие тоже не представляет угрозы для этих труб. Из-за малой теплопроводности снижена возможность образования конденсата при падении или повышении температуры. И, наконец, этим системам неопасен холод, замерзание им не нанесет фатального вреда. В этом также заключается преимущество металлопластиковых труб перед пластиковыми и металлическими.
Изделию нисколько не страшны коррозия и агрессивная среда.
Защитная оболочка пластика дополнительно «ограждает» от механических повреждений. Она также понижает коэффициент сопротивления потоку, то есть внутри труб не образуются отложения.
Легко и просто монтируется система любой конфигурации. Трубы соединяются фитингами – это можно сделать самому.
Трубу можно сгибать, соответственно, соединительные элементы используются в меньших количествах.
Металлопластиковые трубы могут использоваться при монтаже отопительных систем и линий, по которым подается горячая вода.
Довольно низкая цена.
Трубы из этого материала служат долго (у некоторых производителей гарантийный срок – не менее 30 лет).
Эстетично вписываются в интерьер.
У таких труб сравнительно малый вес, что значительно упрощает проведение монтажных работ даже в самых сложных водопроводных системах.
Трубы из металлопластика устойчивы к кратковременным температурным скачкам и спокойно функционируют при температуре 95 °С.
Пятислойная конструкция обеспечивает хорошее поглощение шума.
Все компоненты трубы отвечают санитарным требованиям.
Система водяных теплых полов активно начала развиваться с появлением труб из металлопластика. Стальные и пластиковые трубы не подходят, так как они должны быть тонкими, а это технически невозможно из-за свойств данных материалов. И если пластик не проходит из-за своей хрупкости, то стальные трубы не отличаются гибкостью, которая необходима для монтажа теплых полов. Кроме того, стальные трубы должны быть большего диаметра по сравнению с металлопластиковыми трубами. К примеру, согласно расчету требуется стальная труба с диаметром в один дюйм, аналогичный показатель у металлопластиковой трубы – полдюйма. Таким образом, когда начали применять металлопластик, теплые полы стали отвечать стандартам качества. Вместе с тем они недороги. И это еще одно преимущество металлопластиковых труб.
Учитывайте, что нужен свободный проход к местам, где трубы из металлопластика стыкуются, чтобы в случае необходимости устранять так называемый «плач» последних. В остальном же металлопластиковые трубы являются универсальными, так как их можно использовать и для наружных работ, и для внутренних.
Читайте материал по теме: Как выбрать трубы для водоснабжения
Подведем итоги, рассмотрев достоинства труб из этого материала:
Сильные стороны труб из металлопластика
Небольшой вес.
Реальная прочность выше, чем у труб полиэтиленовых и РЕХ – при расчете прочности не учитывается прочность алюминиевого слоя.
Показатель коэффициента линейного расширения в семь раз ниже, чем у РЕХ.
Температурная устойчивость превосходит аналогичный показатель у труб из полиэтилена и полипропилена.
Отсутствие воздействия коррозии.
Устойчивость к биологическому обрастанию и солевым отложениям.
Абсолютная непроницаемость этих труб для кислорода.
Показатель малой шероховатости обеспечивает низкие гидравлические потери.
Показатель химической стойкости превосходит аналогичный у труб из полиэтилена.
Гибкие и сохраняют форму.
Низкие показатели электропроводности, а также электронепроницаемости.
Низкие показатели теплопроводности – это предупреждает возникновение конденсата.
Устойчивость к многократным замораживаниям.
Затраты на монтажные работы с использованием металлопластиковых труб в три раза ниже, чем при использовании труб из стали.
Необходимо только два гаечных ключа при монтаже на обжимных соединителях.
При монтаже пресс-соединителей разрешено замоноличивание фитингов и дополнительного обслуживания не требуется.
Читайте материал по теме:
Металлопластиковые трубы оптом от компании «СантехСтандарт»
Типы используемых фитингов
Прежде чем выполнять монтаж металлопластиковых труб своими руками, следует определиться с типами соединителей, которые будут использоваться для осуществления такой процедуры. Как правило, для выполнения соединений на металлопластиковых трубах, используются соединители трех типов:
- компрессионные фитинги для металлопластиковых труб;
- детали обжимного (или прессового) типа;
- надвижные фитинги для труб из металлопластика.
Компрессионные
Решив установить в соединениях металлопластикового трубопровода фитинги компрессионного типа, следует учитывать тот факт, что в их конструкции, которая является сборно-разборной, присутствует резьба. Резьбовое соединение компрессионных фитингов может со временем ослабевать, поэтому его необходимо регулярно подтягивать. Конечно, самопроизвольно сниматься с трубы такой соединитель не будет, но герметичность стыка может нарушиться. Из-за данной конструктивной особенности соединять компрессионными фитингами можно только те участки трубопровода, к которым имеется прямой доступ.

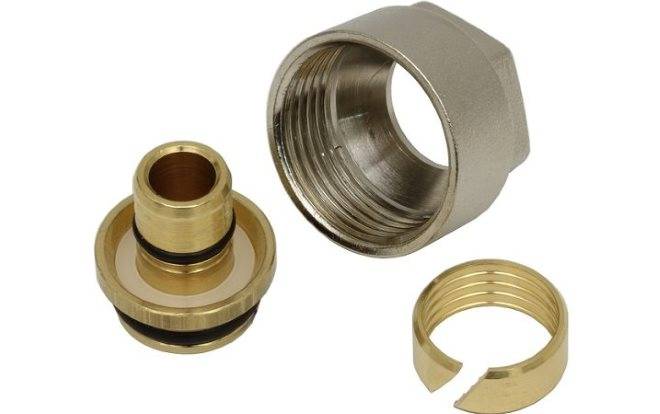

Устройство компрессионного фитинга: контргайка, штуцер с уплотнителем и обжимное кольцо
Как монтировать компрессионный соединитель на металлопластиковую трубу? Сборка осуществляется по следующему алгоритму:
- Сначала на подготовленный конец трубы надевают контргайку, а затем обжимное кольцо разрезного типа, изготовленное из металла.
- Далее в отверстие в трубе вставляется штуцер, предварительно обработанный силиконовой смазкой.
- Чтобы завершить установку и зафиксировать создаваемое соединение, контргайку накручивают на резьбовую часть корпуса сначала вручную (до упора), а затем с использованием рожкового или разводного ключа.
Монтаж резьбового фитинга
Таким образом, чтобы монтировать металлопластиковые трубы при помощи компрессионных соединительных элементов, не требуется использование специального оборудования. При этом создаваемые соединения отличаются высокой надежностью и герметичностью.
Более подробно познакомиться с тем, как соединять металлопластиковые трубы фитингом компрессионного типа, можно по соответствующему видео, которое несложно найти в интернете.
Обжимные
Обжимные фитинги для работы с металлопластиковыми трубами позволяют создавать неразъемные соединения, отличающиеся высокой надежностью и долговечностью. Соединительные элементы данного типа устанавливают в тех случаях, когда металлопластиковые трубы для водоснабжения или отопления планируется разместить под бетонной стяжкой или за гипсокартонными плитами. Прежде чем приступать к монтажу, следует выяснить, как работать с такими соединительными элементами, а также подготовить соответствующее оборудование для монтажа металлопластиковых труб.

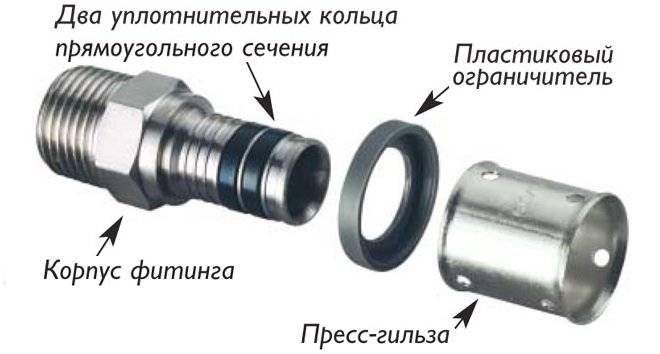

Устройство обжимного фитинга
Итак, металлопластиковых труб монтаж с использованием обжимных фитингов выполняется в следующей последовательности:
- Конец трубы обрезается строго под углом 90˚ к ее оси.
- С внутренней части обрезанного конца изделия снимается фаска, для чего используется калибратор-развертка, а наружная часть очищается от заусенцев и выравнивается. Если специального калибратора под рукой нет, то для того чтобы снять фаску в трубе, можно использовать любую подходящую по размеру развертку.
- На наружную поверхность трубы надевается обжимная гильза, а в ее внутреннюю часть до упора вставляется штуцер.
- Работу по монтажу заканчивают тем, что обжимают металлическую гильзу при помощи специального инструмента.

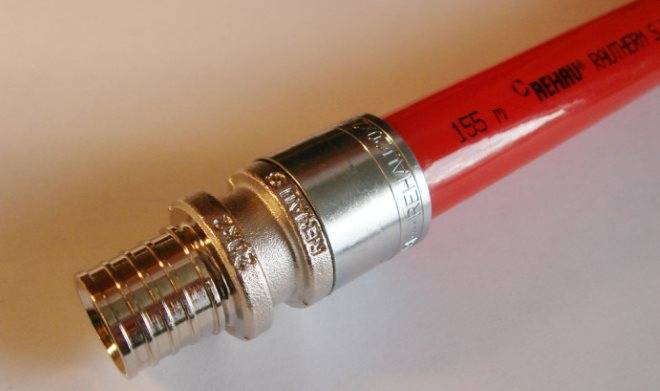

Монтаж обжимного фитинга
Надвижные
Металлопластиковый трубопровод может монтироваться и при помощи фитингов надвижного типа.

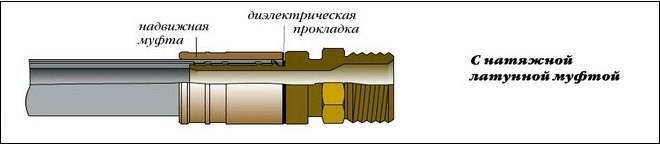

Устройство надвижного фитинга
Чтобы осуществить сборку элементов трубопровода с использованием таких соединителей, необходимо выполнить следующие действия:
- Конец трубы перед ее соединением с фитингом обрезается и подготавливается по стандартной схеме. Для этого также пользуются трубными ножницами, калибратором и разверткой.
- Обработанный конец трубы после монтажа надвижной муфты обрабатывается экспандером и развальцовывается.
- В отверстие в трубе вставляется штуцер соединительного элемента.
- Муфта зажимается пресс-клещами и посредством надвигания соединяется со штуцером.
Соединение посредством надвижного фитинга является неразъемным
В результате монтажа создается надежное неразъемное соединение элементов водопроводного или отопительного металлопластикового трубопровода.
Технология монтажа
разновидности фитингов
При монтаже водопровода из металлопластиковых труб, не обойтись без дополнительных материалов и инструментов.
Инструменты, которые могут понадобиться при работе:
- труборез или ножовка по металлу;
- калибратор;
- рулетка;
- гаечные ключи;
- клещи или пресс (при использовании пресс-фитингов);
Из материалов в первую очередь следует приобрести фитинги и клипсы для фиксации трубы к полу или стене.
Фитинг – это соединительная часть трубопровода, применяемая при монтаже водопровода, используется для разветвления, перехода на другой диаметр, а также служит для соединения разнородных по материалу труб. Назначение фитинга зависит от его исполнения. Если необходимо соединить металлопластиковую трубу с краном или металлической трубой, то выбирается фитинг системы цанга-резьба. Если между собой, то используется система цанга-цанга.
Кроме цанговых фитингов, существуют конструкции с обжимным механизмом, которая фиксирует металлопластиковую трубу посредством кругового обжима трубы специальными клещами или прессом. Этот вариант более надёжен в эксплуатации, монтаж занимает меньше времени, но и стоимость работ значительно возрастает, прежде всего, из-за необходимости приобретения специального инструмента.
Правила монтажа конструкции
Монтаж водопровода из металлопластика начинают со входа в дом/квартиру. Они монтируются последовательно одна за одной вдоль магистральной линии. Фитинги и запирающая арматура на соединения устанавливаются сразу же при монтаже.
После сборки магистральной линии устанавливаются ответвления на отдельные водопотребляющие устройства. При изгибании непрерывной трубы лучше воспользоваться специальной пружиной (смотрите видео).
Она позволит получить более равномерную линию изгиба, а также исключит деформацию ее внутренней стороны.
Металлопластиковые трубопрокатные изделия необходимо крепить к поверхности, вдоль которой они протянуты.
Несмотря на то, что они меньше изгибаются под воздействием тепла, чем аналогичные изделия из ПВХ, необходимо не менее двух креплений на погонный метр по горизонтали и одного по вертикали.
Видео 3
Монтаж соединений с помощью резьбовых фитингов
В продаже имеются специализированные фитинги, приспособленные для применения в любом типе соединений (тройники, крестовины, уголки, переходники).
В случае, если все же произошла ошибка, то всегда можно поставить специальную заглушку на лишнее отверстие. В таком случае его можно будет использовать в дальнейшем при установке нового оборудования.
Резьбовой фитинг состоит из штуцера и двух или более гаек с уплотнительным кольцом и прокладками. Для стыковки соединения с его помощью потребуются два ключа соответствующего размера, а также уплотнитель (фум-лента или силикон).
Видео 4
Сборка производится путем установки конца трубы в уплотнительное кольцо и закручивания гайки на штуцер
При этом очень важно, чтобы ее обрезанный конец равномерно касался штуцера
Как видно на видео, после введения штуцера в трубу закрутить гайку до упора рукой, а затем надеть один ключ на штуцер, а второй на гайку и используя ключ на штуцере как опору наворачивать гайку до достижения необходимой плотности соединения.
При затягивании резьбовых соединений избегайте их перетяжки. При достижении надежного контакта всех деталей появится характерный трещащий звук.
Монтаж соединений с помощью обжимных (пресс) фитингов
В том случае если нет желания подтягивать все резьбовые соединения водопровода раз в несколько лет, можно воспользоваться пресс-фитингами.
Единственным недостатком в этом способе сборки водопровода из металлопластиковых труб является необходимость использовать в работе промышленное оборудование для запрессовывания соединений.
Оно достаточно дорогое и приобретать его для одноразового использования бессмысленно. В то же время в крупных городах в наши дни можно найти фирмы, которые предлагают как услуги специалистов для выполнения работ, так и предоставляют в аренду промышленное оборудование.
В том случае если есть возможность достать необходимое оборудование, то лучше смело выбирать пресс-фитинги для монтажа водопровода своими руками. Соединения с пресс-фитингами превосходят резьбовые по всем показателям.
Видео 5
Предлагаем посмотреть видео где показан качественный монтаж металлопластиковых труб с помощью пресс-фитингов.
Воспользуйтесь советами, которые даны в данной статье и видео, и сможете выполнить монтаж металлопластиковых труб для водопровода своими руками без малейших проблем.
Подсоединение линии из металлопластика к радиаторам
Для подсоединения линии из пластика к радиатору используются фитинги и переходники. Выполняется подсоединение по нескольким схемам:
- Если магистраль проложена в полу, то используется схема «снизу-вниз». Поскольку узел подсоединения имеет вентили и терморегуляторы, то необходимо запастись специальными переходниками, которые фиксируют все места соединения.
- С боковым подсоединением к радиатору используются переходники и тройники из латуни, хрома с метрической резьбой.
- Процесс подсоединения к выходу из пола осуществляется телескопическим соединителем. Сложность работы в «разбежке» фронтальных труб.
- Без поворотных колен не осуществить угловое соединение схемы «по диагонали».
Необходимые инструменты
Конечно, прокладка трубопровода требует наличия не только труб и фитингов, но и инструментов для работы со всем этим конструктором. Набор хоть и невелик, но довольно специфичен:
- ножницы-труборезы. По названию ясно, для какой цели они нужны. Особенность этого оборудования заключается в том, что оно позволяет сделать срез трубы ровным и строго перпендикулярным. Для сборки трубопровода этот момент крайне важен. В принципе, некоторые пользуются вместо труборезов плотницким суслом. С помощью этого инструмента тоже можно добиться перпендикулярности среза (при аккуратном подходе), но вот ровности краев вы не получите, придется потом вручную счищать с каждого из них заусенцы,
- калибратор. После того как вы разделите трубы на отрезки, их края окажутся слегка вогнутыми внутрь. Калибратор решает эту проблему. Он вставляется во внутреннюю часть трубы, а затем проворачивается, тем самым выравнивая края,
- зенкер. Вместо него можно взять нож с острым лезвием или наждачную бумагу. Эти инструменты необходимы для снятия фаски с каждого края отрезка. С помощью зенкера (или его аналогов) нужно слегка сточить внешний и внутренний слой пластика, это делается под углом,
- инструмент для монтажа фитингов. Чтобы понять, какой именно, нужно сначала определиться, какая разновидность соединительных элементов будет применяться. В зависимости от этого вам понадобятся либо обжимные клещи, либо гаечные ключи. Об этом мы поговорим чуть ниже.
Также вам может понадобиться специальное устройство для формирования изгиба трубы. Тут стоит сразу сказать, что есть один общий принцип для монтажа любого трубопровода: чем меньше соединений, тем лучше. Каждый стык, каким бы надежным он ни был, так или иначе повышает риск появления протечки. И только цельная труба является гарантией отсутствия такой возможности.
Поэтому, если вам необходимо куда-то повернуть линию трубопровода, лучше формировать угол не из двух отрезков, стыкуя их с помощью фитинга, а из одного, согнув его должным образом. Для этого есть специальное устройство, представляющее собой пружину с ручками.
Принцип его действия предельно прост: оно вставляется внутрь нужного куска трубы, а затем сгибается вместе с ней. Таким образом, вы можете контролировать формирование нужного угла, а заодно избежать перегибов отрезка.
В принципе, согнуть металлопластик можно и просто руками. Но тогда есть шанс «замять» трубу, а деформированные участки вы потом никак не исправите, использовать такие отрезки в трубопроводе нельзя. Поэтому все же лучше приобрести пружину. Тем более, что она продается повсеместно (в магазинах соответствующей направленности) и стоит недорого.
Чтобы облегчить процедуру изгиба, вам также может понадобиться строительный фен. Разогретая труба лучше гнется, а использовать для этого открытый огонь нельзя, так как им вы с большой долей вероятности повредите материал. Поэтому строительный фен является оптимальным вариантом.
