Скользящая опалубка для заливки стен

Правила заливки опалубки

Рассмотрим распространенные виды бетонных работ в частном строительстве, для которых можно изготовить опалубку своими силами:

  • Заливка отмостки, садовой дорожки, площадки для автомобиля и другие подобные «горизонтальные» бетонные работы могут быть выполнены в опалубку из нового или б/ушного красного кирпича. Опалубка из кирпича для заливки бетона выкладывается по контуру будущей конструкции в неглубокую траншею (50-60 мм) по строительному уровню. Пространство между кирпичными «контурами» заливается бетоном. При этом кирпич остается в траншее и выполняет функцию защиты контуров бетонной конструкции от разрушения.
  • Заливка фундамента здания. Как правило, это ленточный фундамент, заливаемый в траншею соответствующей глубины и ширины. В этом случае, функцию основной опалубки выполняют стенки траншеи. Если же по тем или иным причинам требуется поднять верхний срез фундамента над нулевой точкой (поверхность грунта) производится заливка бетона в опалубку, изготовленную из досок толщиной не менее 25 мм и брусков 40х40 или 50х50 мм. Из досок и брусков сколачиваются щиты. Щиты устанавливаются по внешнему и внутреннему периметру фундамента, связываются между собой стальными шпильками. Выполняется работа по заливке бетона. Когда снимать опалубку после заливки бетона «скажет» температура воздуха. При температуре воздуха 20-25 градусов Цельсия – конструкцию разбирают через 3-4 суток. При температуре 5-10 градусов распалубка производится через 7-10 суток.
  • Заливка бетонных стен. В этом случае используется самодельная переставная опалубка из деревянных щитов высотой около 70 см, опираемая сначала цоколь здания. После заливки и схватывания первого «пояса», шиты, переставляют выше и опирают уже на залитый «пояс», и так до «выгонки» всех стен. Внешний щитовой пояс соединяется с внутренним поясом при помощи двух рядов стальных резьбовых переставных шпилек. При этом нижний ряд шпилек выполняет функцию опоры на цоколь и очередные «пояса» стены.
  • Заливка перекрытия. Самодельная опалубка для заливки плиты перекрытия состоит из двух конструкций. Это деревянные щиты, закрепленные тем или иным способом по наружному периметру стен и дополнительный горизонтально расположенный деревянный щит, выставленный внутри помещения на высоту потолка при помощи мощных бревен. Это достаточно сложная, но имеющая право на жизнь конструкция. Основная проблема – правильно и надежно выставить горизонтальный щит. В противном случае он либо упадет под грузом бетона, либо разрушится.

Технология использования скользящей опалубки

При использовании скользящей опалубки необходимо применения бетонных смесей повышенного качества. Для обеспечения непрерывного процесса заливания требуется одновременно обеспечить своевременное застывание бетона в нижних слоях, и его жидкое состояние в верхних.
Заливка бетона в опалубку осуществляется непрерывно. Очередной слой бетонной смеси должен быть залит и утрамбован до того, как предыдущий схватится. Если по каким-либо причинам требуется прерывание процесса, то в смесь добавляются специальные добавки, замедляющие процесс застывания.
Каждый последующий слой бетона заливается одинаковой толщиной, который колеблется в пределах 10 – 20 сантиметров. Именно такая толщина позволяет обеспечить выдержку технологического процесса.
Если стены здания возводятся в зонах с холодным климатом, то для обеспечения непрерывности процесса применяется штучное прогревание бетона. Обогрев бетонной конструкции может осуществляться при помощи закладки электрических греющих кабелей или с помощью инфракрасных обогревателей.
Помимо непрерывно поднимающейся опалубки, может применяться пошаговая переустановка конструкции. Она заключается в отрывании щитовой конструкции от застывшей стены с последующей установкой на следующем уровне заливки. В этом случае опалубка постоянно передвигается вверх и вниз с одинаковой амплитудой для предотвращения прихватывания щитов к бетону.

Виды съемной опалубки

В строительстве используют несколько разных видов опалубок для монолитного строительства. Выбор варианта осуществляют с учетом проекта возводимого сооружения.

Крупнощитовая

Использование крупнощитовой опалубки целесообразно при возведении крупных объектов. Комплект состоит из щитов большой площади, которые конструктивно связаны с поддерживающими элементами.

Для удобства использования щиты оборудуются специальными подмостями для перемещения рабочих, а для выравнивания по высоте используется система домкратов.

Применение этого оборудования позволяет быстро собирать опалубочные формы необходимой конфигурации. Недостатком является сложность обеспечения качества отливки в уголках форм. Кроме того, для сборки требуется применение грузоподъемной техники.

Мелкощитовая

Комплекты мелкощитовой опалубки применяются для возведения самых разных конструкций, в том числе и мелких архитектурных форм. Этот вариант подходит для отливки вертикальных, наклонных и горизонтальных форм разнообразных очертаний.

Состоит из щитов весом менее 50 кг, а также поддерживающих и крепежных элементов. При необходимости щиты можно стыковать, укрупняя конструкцию по вертикали.

Важным преимуществом варианта является максимальная технологическая гибкость, возможность сборки вручную или при помощи легких кранов. К недостаткам относят высокую трудоемкость сборки, а также необходимость применения дополнительных мер для обеспечения высокого качества поверхностей отлитых стен.

Подъемно-переставная

Это разборные конструкции, специально разработанные для возведения вертикальных конструкций высотой более 40 метров с постоянным и переменным сечением. В комплектацию входят внешние и внутренние щиты рабочего пола, закрепленные на рамах домкраты, приводные станции.

По мере застывания бетонного раствора опалубка поднимается домкратами выше. Преимуществами оборудования является высокая скорость возведения и максимальная технологическая гибкость.

К недостаткам относят повышенную сложность сооружения перекрытий, а также высокую техническую сложность оборудования. В связи с последним обстоятельством, к работе с этим видом опалубки допускаются рабочие высокой квалификации.

Объемно-переставная

Объемно переставная опалубка состоит из блоков, которые после сборки образуют опалубку в форме буквы «П». Используется для одновременного бетонирования стен и перекрытий помещений. Это обеспечивает дополнительную прочность зданий. К недостаткам следует отнести:

  • относительно небольшую технологическую гибкость;
  • оборудование сложно монтируется, поэтому необходимо использование высококвалифицированной рабочей силы.

Скользящая

Скользящая опалубка применяется в основном для возведения высоких монолитных конструкций небольшого диаметра, к примеру, дымоотводных труб. Принцип работы заключается в возможности передвижения опалубочных форм вертикально вверх, не прерывая процесса бетонирования. Это оборудование позволяет обойтись без разборки конструкции и монтажа его на новом месте. Щиты просто сдвигаются вверх.

Недостатком оборудования является его высокая стоимость по сравнению с комплектами разборной опалубки. Однако в некоторых случаях, применение этого варианта экономически выгодно. Еще одним важным обстоятельством является необходимость непрерывности процесса заливки, из-за чего работы приходится вести в три смены.

Бетонирование стен своими руками

Применение системы скользящей опалубочной конструкции на возведении стен частных домов своими руками нецелесообразно. Эти системы не применяют на небольших объектах по причине высокой эксплуатационной стоимости опалубочного комплекса.

Переставные щиты по своему строению аналогичны скользящей опалубке. Такое бетонирование исключает использование дорогостоящей скользящей опалубочной системы.

Посмотрите видео, как использовать переставные щиты в частном строительстве.

https://youtube.com/watch?v=3D8WIJ4pXdE%3F

При перестановке опалубочных щитов используют труд рабочих, в других случаях дополнительно применяют небольшие грузоподъёмные механизмы или автокран. Монтаж щитов своими руками начинают от дверного проёма или от угла строения. Нижнюю часть, переставленных щитов на верхнем ярусе стен, крепят стяжками к готовой части монолита.

Когда монтируют следующий ярус, щиты крепят стяжками к боковому участку и к нижнему ярусу стены. Переставную конструкцию передвигают таким образом, чтобы использовать оставшиеся внизу отверстия в монолите для крепления стяжек верхнего яруса внизу.

Особенности работы

Возведение стен с использованием скользящей опалубки регламентируется положениями СНиП. В качестве конструкционного материала может использоваться фанера, дерево, ЛДСП, алюминий или листовая сталь. Металлические щиты более дорогостоящи, и рекомендуются для применения в том случае, если планируется возведение большого количества однотипных построек – от 10 и более.

Применение скользящей опалубки в домашних условиях

Щиты, применяемые в скользящей опалубке, могут выполняться в виде плоских или криволинейных конструкций, в зависимости от архитектурных особенностей проекта. Высота их обычно составляет от 1 до 1,5 м, что наиболее удобно при работе с ними. Во избежание заклинивания системы, внешние и внутренние щиты устанавливаются под небольшим уклоном друг к другу. Конусность может достигать порядка 0,5-1%, т.е. нижняя часть скользящей опалубки должна быть на 5-10 мм шире верхней.

Имеет ограничения и ширина возводимых стен. Согласно положениям строительных нормативов, минимально допустимая толщина стен, возводимых по «скользящей технологии», должна составлять свыше 12 см, а для несущих колонн – 25 см. В данном случае, при подъёме скользящей опалубки, можно избежать образования разрыва между разными слоями бетонной заливки. Слишком тонкий, и, соответственно, чересчур лёгкий слой бетона может быть увлечён вверх поднимаемыми щитами за счёт силы трения. Во избежание этого также применяется обмазка внутренних щитовых поверхностей составами, уменьшающими силу трения и облегчающими скольжение – машинными маслами, или специальными жидкостями.

На видео показана данная технология в действии:

Несмотря на то, что скользящий метод разработан для крупного промышленного и жилищного строительства, некоторые частные застройщики используют его для постройки частных домов. Однако прежде чем применить такое бетонирование, следует хорошенько просчитать все плюсы и минусы с точки зрения финансовых расходов.

Технология возведения монолитных конструкций скользящей опалубкой

Передвижные конструкции с успехом используют при возведении глубокозаглублённых ленточных фундаментов. На подстилающем слое делают бетонную подготовку, затем на ней воздвигают арматурный каркас, вокруг которого устанавливают конструкции скользящей опалубки. Технология возведения фундаментных стен ленточного монолита такая же, как и при строительстве несущих стен здания. После монтажа конструкций опалубки вокруг арматурного каркаса производят заливку бетонной смеси. Все слои бетона толщиной 200-300 мм уплотняют электрическими вибраторами. После того, как бетон наберёт начальную несущую способность, щиты приводятся в движение по вертикали гидравлическими подъёмниками.

Посмотрите видео, как используется данный вид опалубки при заливке монолитных конструкций.

https://youtube.com/watch?v=wGg15CVGgGg%3F

Возведение стен

После установки армированного каркаса производят послойное бетонирование опалубки. Заливают скользящую опалубку по всему периметру здания одновременно. Когда бетон приобретёт первоначальную степень прочности, ограждающие конструкции перемещают вверх со скоростью 2,5-3 см каждые 10 минут.

Работы по бетонированию стен ведутся непрерывно. Во время беспрерывного подъёма щитов производят армирование, устанавливают опалубочные внутренние элементы для оконных и дверных проёмов. В течение суток при нормальной работе опалубочной системы, стены возводят на высоту трёх и более метров.

Бетонирование скользящей опалубкой осуществляют только в беспрерывном режиме. В случае нарушения ритма бетонирования, структура монолита не достигнет проектной несущей способности.

Рекомендуем посмотреть видео, как производится выравнивание стен с помощью такой опалубки.

https://youtube.com/watch?v=FeF7HJM7Hwk%3F

Разновидности скользящей опалубки

Существует два варианта скользящей опалубки:

  • вертикально-скользящая;
  • горизонтально-скользящая или катучая.

Применение вертикальной скользящей опалубки для стен целесообразно, если высота возводимых конструкций составляет не менее 25 метров, а ширина не менее 12 см. Если высота меньше, то экономически выгоднее применять разборно-переставной вариант опалубочных систем.

Система скользящих форм применяется не только для строительства зданий, но и для бетонирования любых других сооружений с вертикальными стенами – колодцев, труб и пр. Для заливки перекрытий применяется горизонтальная опалубочная система.

Она состоит из щитов и каркаса, который монтируется на полозьях или тележках. Перемещается конструкция по рельсам. Применяется для бетонирования линейно протяженных конструкций, это могут быть не только перекрытия, но и такие элементы, как:

  • водоводы;
  • коллекторы;
  • технологические тоннели и пр.

Отличаются системы и по виду используемых домкратов для подъема форм. Они могут быть:

  • Ручные, винтовые. Это малопроизводительные и не слишком удобные в работе устройства, так как их применения не может обеспечить высокие темпы строительства.
  • Гидравлические. Это самый распространенный вариант домкратов. Подъем систем обеспечивается одновременной работой сразу нескольких синхронно работающих домкратов. Управление осуществляется при помощи насосно-распределительной станции. За один цикл работы гидравлический домкрат позволяет поднять конструкцию на 20-30 мм.

Видео: требования к доске для устройства опалубки

Более подробно узнать о требованиях, предъявляемых к доскам для опалубки, вы можете из следующего  видео:

Подготовительные работы

Расчистка участка

Участок, на котором будет заливаться фундамент, должен быть очищен от деревьев и кустарников, оставшиеся корни должны быть выкорчеваны, а верхний плодородный слой грунта снят.

Разметка

Для разметки будущего фундамента лучше всего использовать колышки, между которыми натянут шнур или прочная нить. Колышки вбиваются в землю по углам каждой будущей стены. Между ними натягивается шнур. Натягивать его необходимо строго горизонтально, поэтому при работе обязательно использование реечного уровня.

Откопка траншеи

 Траншея под фундамент должна быть глубиной минимум 50 сантиметров. Дно её должно быть ровным и горизонтальным. Проверить «горизонт» можно с помощью уровня либо замерам, сделанным от разметочного шнура.

Траншея для фундамента

Отсыпка подушки

На дно траншеи необходимо насыпать слой песка, который защитит фундамент от грунтовых вод и промерзания, а также позволит равномерно распределить нагрузку на почву.

Песок насыпается слоями по 10 сантиметров, с обязательной «проливкой» каждого слоя водой. Минимум необходимо уложить три таких слоя.

Поверх песка стелется геотекстильное полотно, на которое насыпается слой мелкого щебня толщиной 10-15 сантиметров. Щебень тщательно трамбуется и выравнивается.

Подушка под фундамент

На этом подготовительные работы по устройству опалубки можно считать завершёнными.

Установка

Сборка щитов

Если вы используете готовые металлические или пластиковые щиты, этот этап, естественно, можно пропустить. Но если вы делаете деревянную опалубку, то щиты придётся сделать самостоятельно.

Первым делом необходимо приготовить опорные колья, на которых щиты будут устанавливаться. Делаются они из бруса, один конец которого заостряется для удобства вбивания его в землю.

Длина опорных кольев должна быть минимум на 40-50 сантиметров больше, чем высота опалубки. Доски нарезают на куски одинаковой длины и набивают на колья, уложенные на ровной поверхности. Расстояние между кольями не должно превышать 1 метр. Доски следует тщательно подгонять друг к другу, поскольку даже небольшие щели могут создать проблемы во время заливки опалубки.

Установка щитов

Щиты устанавливаются по нитям разметки. При установке обязательно необходимо пользоваться отвесом и уровнем, чтобы щиты размещались чётко вертикально

Также важно следить за тем, чтобы все они находились на одной линии

Для  устойчивости опалубки на колья под углом ставятся дополнительные распорки, а верхние углы щитов скрепляются перемычками.

Опалубка с дополнительными опорами

Когда щиты установлены стенки и дно опалубки рекомендуется проложить полиэтиленовой плёнкой. Это не позволит раствору проливаться сквозь щели и упростит снятие опалубки после застывания бетона.

После установки опалубки можно приступать к монтажу арматуры.

Видео: установка металлической стяжки опалубки

В следующем видео вы более подробно узнаете о том, как установить металлическую стяжку опалубки в пластиковой трубе.

https://youtube.com/watch?v=jx1FiTptj1U

Несколько распространённых ошибок

В заключение рассмотрим несколько наиболее распространённых ошибок, возникающих во время устройства опалубки. Несмотря на их кажущуюся «незначительность» они могут очень негативно повлиять на конечный результат.

  • Некачественный материал. Для опалубки необязательно использовать доски или фанеру высшего сорта, но и чересчур экономить на качестве не стоит. Даже одна прогнившая доска, лопнувшая после заливки фундамента, приведёт к тому, что всю работу нужно будет переделывать, а это значительно дороже, чем изначальное приобретение качественного материала;
  • Большие щели между досками. Расстояние между досками в опалубке не может превышать 3 миллиметра, хотя в идеале его не должно быть вообще;
  • Слабое крепление щитов опалубки. Сэкономив на установке дополнительных опор или металлических растяжек вы рискуете столкнуться с расхождением щитов после заливки, а это сделает фундамент непригодным для дальнейшего строительства;
  • Повреждение гидроизоляции. Существенные повреждение полиэтиленовой плёнки, которая защищает стены и дно опалубки, приведут не только к проблемам во время снятия щитов, но и к снижению качества всей конструкции.

В заключение хочется ещё раз  сказать, что устройство опалубки дело очень ответственное, от которого во многом зависит результат всего строительства. Надеемся, что наши советы помогут вам избежать ошибок и установить опалубку  качественно и надёжно. Удачного вам строительства!

Виды несъемной опалубки

После использования несъемная опалубка становится частью конструкции, то есть, её не нужно демонтировать после застывания раствора. Опалубочные формы выступают в качестве облицовки бетонной поверхности. Кроме того, они могут создавать гидро- или теплоизоляционные слои.

Пенополистирол

Наиболее распространенным материалом для несъёмных форм является пенополистирол. Производители выпускают формы в виде блоков, которые легко стыкуются между собой прямо на рабочей площадке. К преимуществам стоит отнести:

  • небольшой вес;
  • легкость монтажа;
  • обеспечение дополнительной теплозащиты.

Недостатком является искусственное происхождение материала, то есть, его не безупречность с точки зрения экологии

Картон

Картонные опалубочные формы являются одноразовыми. После застывания их просто разрывают и утилизируют. Этот вариант, как правило, применяется для отливки колон. Плюсами являются:

  • малый вес;
  • доступная цена;
  • удобство использования.

Недостатком является то, что на поверхности колонн образуется спиралевидный узор.

Итак, существуют разные варианты опалубки. Выбор варианта зависит от конкретного проекта, условий эксплуатации и финансовых возможностей застройщика. Для изготовления щитов используют разные материалы от традиционных досок до высокотехнологичного пластика и специально обработанного картона.

Сфера использования и конструкция

Применяется технология скользящей опалубки для бетонирования различных вертикальных конструкций, в том числе:

  • высоких гидротехнических сооружений;
  • дымоходных труб на крупных промышленных предприятиях;
  • колодцев;
  • градирен.

Применяется скользящая опалубка для возведения высотных монолитных зданий, чаще всего, промышленного назначения.

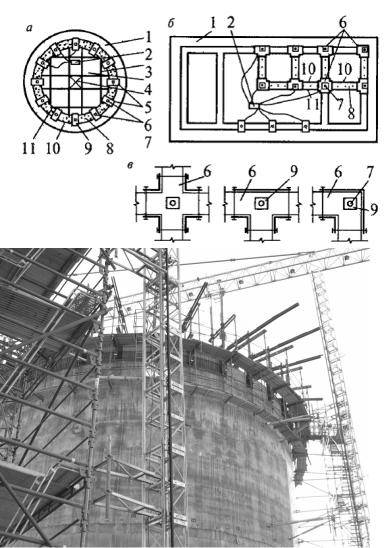

Разберемся в чем суть метода скользящей опалубки. Формы для заливки бетонного раствора представляют собой сложную систему сооружений. Для возведения стен используются две параллельно расположенные пластины, а также пластины для формирования углов и оформления торцов.

Особенности технологии в том, что за счет возможности постепенного подъема форм, обеспечивается высокая скорость бетонирования. Ведь не придется тратить время на разборку опалубочных систем и их повторную сборку на новом уровне.

Наиболее популярным материалом для изготовления щитов для опалубки является ламинированная фанера, хотя в последнее время более удобным является использование полимерных материалов. Кроме щитов для сборки форм, в комплект поставки входят:

  • рамы каркаса;
  • подъемники — домкраты;
  • специальный крепеж;
  • такелаж;
  • подмостки для сборки и прочее необходимое оборудование.

Плюсы и минусы скользящей опалубки

Прежде чем решить стоит ли применять при бетонировании скользящую опалубку, необходимо познакомиться с плюсами и минусами этих монтажных систем. Наиболее весомыми преимуществами данных форм являются следующие моменты:

  • позволяет значительно сократить временные затраты;
  • сокращение финансовых затрат процентов на 15-20%;
  • эта технология возведения зданий позволяет строить объекты сложной геометрической формы;
  • высокая прочность конструкций, так как стены не имеют швов.

Однако и минусов у этой конструкции немало, их нужно учитывать при выборе варианта монтажа:

  • при использовании скользящей опалубки сложнее устанавливать каркасы из арматуры;
  • усложняется процесс бетонирования горизонтальных перекрытий;
  • это технология непрерывного процесса, то есть одновременно осуществляется и заливка и постепенный подъем опалубки, поэтому для выполнения работ требуются услуги целой строительной бригады;

  • требуется использовать бетона с добавлением пластифицирующих добавок;
  • даже при небольших нарушениях технологии применения скользящей опалубки приведет к появлению дефектов, которые будет очень сложно устранить. В частности, если опалубка скользит не строго вертикально, а немного под углом, то конструкция получится кривой.

Преимущества и недостатки технологии устройства скользящей опалубки

Если количество планируемых проемов и прочих элементов, свойственных объектам, построенным с использованием сборных железобетонных элементов, не превышает норму, использование скользящей опалубки особенно эффективно.

Переходя к конкретным преимуществам и недостаткам использования технологии устройства скользящей опалубки, важно отметить, что эффективность её применения напрямую зависит от неукоснительного соблюдения графиков проведения работ в соответствии с технологией монолитного строительства.

Преимущества использования технологии устройства скользящей опалубки следующие:

  • во-первых: кардинально увеличивается темп возведения объекта, при условии трёхсменного графика работ (до 300 мм/час);
  • -во-вторых: затраты на строительство объекта уменьшаются от 15 до 25%;
  • -в-третьих: в процессе работ возможна переналадка комплекта опалубки, что даёт возможность, строя объекты, изменять их планировку, в зависимости от этажа, придавая им архитектурную оригинальность.

Однако и здесь не обошлось без «ложки дёгтя». Принципиальным фактором, влияющим на широкое распространение технологии скользящей опалубки, является:

  • во-первых: привлечение достаточного количества высококвалифицированных специалистов;
  • во-вторых: понижение эффективности технологии устройства скользящей опалубки при сбоях в соблюдении поставок бетона, укладке арматуры и т.п.;
  • -в-третьих: заметное удорожание выполнения работ в зимний период;
  • -в-четвертых: устранение дефектов бетонирования требует больших затрат.

Часть этих причин устраняется за счёт применения других технологий: добавок, замедляющих или ускоряющих затвердевание бетона; использование пластификаторов для самоуплотнения бетона и т.п.

Напоследок нужно заметить, несмотря на вышеизложенные минусы, использование технологии устройства скользящей опалубки выгодно с точки зрения бизнеса, однако её применение требует взвешенного подхода, в первую очередь, к кадровой политике и логистике на предприятии.

Монтаж опалубки для колодца

Оптимальным временем для рытья колодца считается период с августа по октябрь, когда уровень грунтовых вод спадает.

Прежде, чем начать монтаж опалубки и залить бетон, необходимо подготовить:

  • Донный фильтр. Для этого необходимо засыпать на дно колодца слой песка и щебня (толщина зависит от уровня грунтовых вод и особенностей рельефа).
  • Участок для насосного оборудования (если оно предполагается).
  • Слой гидроизоляции из рубероида или обычной плотной пленки.

Также на дне колодца устанавливаются рамы, на которых фиксируются домкраты.

Технология установки опалубки выглядит следующим образом:

  1. Соберите опалубку и опустите ее в котлован.
  2. Установите верхнюю и нижнюю крестовины.
  3. Уложите между внешней и внутренней стенками по 6 «дистанционных» брусков (сверху и снизу).
  4. Отрегулируйте опалубку по отвесу, чтобы она находилась в вертикальном положении.
  5. Смешайте цемент М 400 (или выше) и песок в пропорции 1:4, добавьте воду и щебень так, чтобы раствор перемешивался с трудом.
  6. Установите в опалубку продольную и поперечную арматуру (можно использовать стальные стержни или обычную проволоку).
  7. Залейте слой бетона выстой порядка 30 см и уплотните его штыкованием.
  8. Удалите дистанционные бруски.
  9. Дождитесь, пока стены первого яруса наберут начальную прочность, и начните поднимать конструкцию опалубки на 2,5 см каждые 10 мин.

Таким образом, с помощью подвижной опалубки можно довольно быстро изготовить колодец.

Полезно! Некоторые рекомендуют монтировать под первое кольцо колодца «бетонный нож», диаметр которого должен быть чуть больше самого кольца. Это делается для простоты спуска готовых колец. Однако, монтировать «нож» очень сложно, объем земляных работ увеличится, появится риск, что стенки колодца начнут отклоняться по вертикали.

Подобным методом можно осуществлять бетонирование и других объектов.
