Система кондиционирования и вентиляции частного дома

Особенности принудительного воздухообмена

Если естественная вентиляция не обеспечивает полноценное обновление воздуха, в частном доме монтируют мощную приточно-вытяжную систему.

Она помогает сбалансировать воздушные потоки, которые циркулируют между комнатами и внешней средой непрерывно. Такая вентиляция гарантирует стабильную подачу очищенного свежего воздуха и удаление наружу загрязненного.

Описание варианта механической вентиляции

Современные многофункциональные установки приточно-вытяжной вентиляции максимально используют энергию подаваемых воздушных потоков и преобразуют ее в тепло.

Подобные системы производят глубокую очистку приточного воздуха, полностью фильтруя от пыли, различных аллергенов, бактерий и других вредных микроорганизмов.

Дополнительную обработку создают с применением фильтрационного оборудования, высокоэффективных поглотителей шума, ионизационных и увлажняющих устройств, иногда задействуют ароматизирующие аппараты.

Воздушные потоки, которые прошли обработку, распределяются по дому через специальные вентиляционные коробы. Подготовленный чистый воздух поступает в спальню и детскую комнату, кабинет, гостиную, кухню и санузлы, вспомогательные помещения, а удаляется оттуда вытяжной системой

Функциональными элементами системы с принудительным побуждением воздухообмена являются фильтры и рекуператоры, вентиляторы, вытяжки, приборы управления и, непосредственно, блок вентиляции.

Встроенная электроника дает возможность выборочно устанавливать оптимальные пользовательские режимы работы системы по показателям температуры и влажности, по времени. Значительно упрощают эксплуатацию пульты ДУ и смарт-контроллеры.

Механическая вентиляция помогает предупредить образование неприятных запахов на кухне, препятствует появлению сырости и распространению разноцветной плесени, решает проблему постоянной влажности в ванной комнате и конденсата на поверхности теплого пола, стеклопакетов, дверных блоков.

Мощные блоки с интегрированными фильтрами, специальными шумопоглотителями и нагревателями занимают много пространства. Чтобы их расположить, нужно освободить место на чердаке или в подвале частного дома

Современные многофункциональные системы вентиляции с принудительным побуждением часто объединяют с интеллектуальными комплексами управления и контроля. Такие меры оптимизируют работу оборудования всех установленных инженерных систем в доме, позволяют организовать удобное для пользователя удаленное управление техникой через интернет.

Механическая вентиляция с рекуперацией тепла

В схемах с рекуперацией тепла за воздухообмен в здании отвечает приточно-вытяжная стационарная установка. Воздух из окружающей среды поступает в систему, после чего фильтром очищается от пыли, загрязнений и направляется для основного подогрева в рекуператор.

До необходимой температуры воздушные массы нагреваются в электрическом/водяном калорифере и по прочным вентиляционным каналам из оцинкованной стали распределяются по всему дому.

Система с рекуперацией тепла обеспечит высокое качество воздуха в жилом доме круглый год. На низких оборотах работающих вентиляторов приточно-вытяжные стационарные установки функционируют практически бесшумно.

Автоматика дает возможность гибко управлять работой оборудования: регулировать поступление воздуха, устанавливать комфортную температуру, изменять скорость воздушных потоков.

Рекуперация – рациональное использование тепловой энергии вытяжного воздуха для последующего подогрева приточного. Это позволяет сократить до 85% затрат тепла на нагрев воздушного потока из внешней среды в зимний период

Техобслуживание такой установки заключается в регулярной смене фильтров. Новые элементы для очищения воздуха от пыли рекомендовано заменять один раз в квартал.

Система без рекуперации тепла

Чтобы организовать функциональную приточно-вытяжную вентиляцию без воздушного рекуператора используют сразу несколько вытяжных систем и центральную приточную установку. Уличный воздух подогревается или охлаждается, затем проходит очистку в фильтре, после чего по сети каналов распределяется по жилым комнатам.

Удаление отработанных тяжелых масс воздуха производится вытяжками в помещениях хозяйственного и технического назначения. Такие системы делают отчасти естественными и частично принудительными. Они функционируют за счет естественной тяги и благодаря канальным вентиляторам.

Приточно-вытяжные схемы без рекуперации тепла обеспечивают подогрев и очищение поступающего в дом воздуха, но расходуют большое количество энергии на постоянную обработку воздушных потоков.

Смешивание воздуха

При перемешивании воздушные массы проникают в здание или квартиру по нескольким путям, а отработанный газ покидает помещение одним потоком. Главным параметром вентиляции перемешивания является инжекция. Это означает, что несколько сред воздействуют и направляют друг друга.

Параметры всей системы определяются показателями инжекции. Например, в системах смешивания диффузоры имеют большое значение. Для вытеснения применяют агрегаты с низкими показателями.

Для минимизации возникновения сквозных потоков из-за температурной разницы применяют диффузоры с большим значением инжекции. Также довольно важна скорость передвижения воздушного потока. Комфортной считается 0,18 м/с. Во время проектировки системы необходимо учитывать все возможные препятствия. Например, это могут быть колонны, светильники на потолке или же перекрытие. Аудитории являются необычными помещениями, в которых зачастую находится большое количество людей. В этом случае подход должен быть специфическим. Часто применяют систему, в которой воздух подаётся прямо к месту слушателей. Входящие газы после нагрева поднимутся и выведутся из аудитории.

Составляющие гравитационного воздухообмена

Одной из распространенных проблем устройства естественной вентиляции в частном доме является недостаток поступления свежего воздуха в помещение. Гравитационное вентилирование безупречно действует только тогда, когда плотность воздушной массы за окном значительно выше, чем внутри помещений. Летом, когда их плотность уравнивается, воздух с улицы сам не течет.

К тому же на пути естественно перемещающихся воздушных потоков теперь устанавливают серьезные препятствия. Уплотнители окон и дверей, предложенных в наши дни потребителю, отлично сопротивляются утечкам тепла, но и воздух они не пускают снаружи.

Для того чтобы обеспечить естественный приток в домах с герметичными окнами, стоит поставить приточные клапаны в стену, а вытяжные вентиляционные трубы снабдить дефлекторами

Вопрос поступления свежего воздуха в помещения с практически герметичными окнами и дверьми решается путем установки вентиляционных приточных клапанов. Если не хочется устанавливать клапаны, придется приобретать приточные устройства на пластиковые окна или покупать оконные пакеты с вмонтированными в них изначально приточниками.

Оконный приточный клапан

Это устройство называется также оконным проветривателем. Относится к самым распространенным вариантам решения проблемы воздухообмена. Конструкция такого клапана монтируется непосредственно в оконный профиль.

Поток поступающего воздуха через оконный проветриватель направлен вверх, чтобы холодный приточный воздух эффективней перемешивался с уже нагретым внутри помещения и не доставлял дискомфорт жителям

Некоторые клапаны оборудованы автоматической регулировкой притока воздуха. Стоит заметить, что механической регулировкой производители оснащают не все модели проветривателей. Это может создать определенные проблемы при резких перепадах температур.

Основным недостатком оконного приточного клапана является относительно невысокая производительность. Его пропускная способность ограничена размерами профиля.

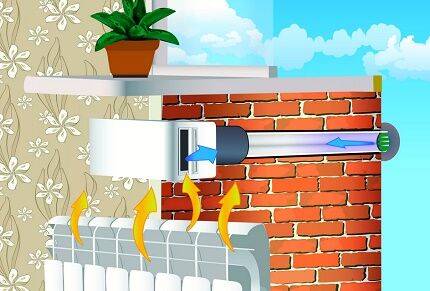

Стеновое вытяжное или приточное устройство

Для установки стенового проветривателя требуется сделать сквозное отверстие в стене. Производительность такого клапана обычно выше чем оконного. Как и в случае оконного приточника, поступающий объем свежего воздуха контролируются как вручную, так и автоматикой.

Стеновые вытяжные клапаны обычно располагают в верхней части стены, там, куда естественным образом поднимается отработанный воздух. Приточные клапаны в стену чаще всего монтируют между окном и радиатором. Делают так для того, чтобы поступающий холодный воздух заодно еще и нагревался.

Если стеновой вентиляционный клапан установить прямо над радиатором, то поток свеженго воздуха будет самопроизвольно нагреваться перед поставкой его в помещение

Преимущества установки приточного клапана перед обычным проветриванием:

• Возможность регулировать приток свежего воздуха;
• Способность пропускать значительно меньше уличного шума;
• Наличие фильтров разной степени очистки воздуха.

Конструкция стенового приточного и вытяжного клапана не позволяет проникнуть влаге внутрь помещения. Многие модели этих устройство местной вентиляции часто включают в себя фильтры для очистки воздуха.

Межкомнатные переточные решетки

Для того чтобы свежий воздух мог беспрепятственно проникать во все части дома, нужны переточные компоненты. Они позволяют потокам воздуха свободно течь от притока к вытяжке, захватив с собой взвешенную в воздушной массе пыль, шерсть животных, углекислый газ, неприятные запахи, бытовые испарения и подобные включения.

Переток осуществляется через открытые дверные проемы. Однако он не должен прекращаться и в случае, если межкомнатные двери закрыты. Для этого между полом и полотном межкомнатных дверей оставляют зазор в 1,5-2,0 см.

Для того чтобы свежий воздух мог свободно двигаться к вытяжке и омывать все помещения, в дверные полотна устанавливают переточные решетки. Если их нет, то между плоскостью пола и полотном оставляют зазор до 2 см

Также для этих целей используются переточные решетки, монтируемые в дверь или стену. Конструкция таких решеток состоит из двух рамок с жалюзи. Изготавливаются они из пластика, металла или дерева.

Классификация и виды вентиляционных систем

Создание в коттедже вентиляции обусловлено тем, что в нем должен происходить непрерывный обмен воздушных масс. Старый, использованный воздух с большим количеством углекислого газа, необходимо удалять из помещений, заменяя постоянно содержащим кислород новым – с улицы.

Если остановить этот воздухообмен, то микроклимат внутри быстро станет далеким от благоприятного для здоровья людей.

По нормам для жилых комнат, оптимальная атмосфера это температура в районе 20–25 градусов и относительная влажность в 30–60%, в зависимости от времени года и показаний на градуснике за окном

Чтобы поддерживать установленные ГОСТами параметры воздухообмена, система вентиляции в доме, сделанная своими руками или с привлечением сторонних монтажников, должна непрерывно менять воздух в помещениях.

Например, для жилых комнат в коттедже кратность воздухообмена за час установлена на «1». То есть за час в них должен полностью заменяться весь объем воздуха.

Назначение вентиляции заключается в борьбе со следующими факторами:

• избыточным теплом;
• появляющейся постоянно пылью;
• излишней влажностью воздуха;
• вредными газами и парами.

Каждый находящийся в доме человек круглые сутки выдыхает углекислый газ. Также в жилом строении есть камины, газовые и электрические плиты, многочисленные бытовые приборы, то есть источников тепла, влаги, пыли и газов в коттедже масса. И все это необходимо удалять из помещений, чтобы микроклимат в них был пригодным для проживания.

По способу перемещения воздуха вентиляционные системы бывают:

1. С естественной тягой.
2. С механическим побуждением.

Первый вариант предполагает движение масс воздуха за счет существования разницы давления снаружи и внутри вентилируемого здания. При этом оно может быть организованным – с использованием регулируемых задвижек, и неорганизованным – исключительно через окна, двери и продухи в фундаменте.

Во втором случае воздух принуждают двигаться по помещениям и вентиляционным каналам при помощи механических устройств. Этот вариант энергозависим, но более эффективен.

Главный недостаток механической системы вентиляции заключается зависимости ее от электроснабжения. Без питания от электросети вентиляторы перестанут крутиться, а эффективность воздухообмена сразу резко снизится

По назначению системы вентиляции разделяются на:

• приточные;
• вытяжные;
• комбинированные.

Естественная вентиляция частного дома

Вентиляция коттеджа естественным путём работает за счёт разницы температур и давления воздуха снаружи и внутри дома. Она строится на простых физических законах. Температура в закрытых помещениях теплее, чем вне дома, поэтому воздух там обладает меньшей массой. Благодаря этому он поднимается, где попадает в шахту вентиляции и выводится за пределы здания. В помещении возникает разрежение, способствующее затягиванию свежего потока с улицы через отверстия в ограждающих конструкциях дома. Поступившие массы имеют тяжёлую структуру, поэтому опускаются к полу комнаты. Под их воздействием лёгкий тёплый воздух вытесняется наверх. Таким образом, происходит естественная циркуляция воздуха.

Ветер также влияет на скорость поступления свежего потока в помещение, однако в современных постройках этот фактор вряд ли стоит учитывать. Новые пластиковые стеклопакеты работают на сохранение тепла внутри здания и не пропускают порывы ветра в помещение. В таком случае рекомендуется установить окна со специальными клапанами, которые способствуют проветриванию комнат.

Естественная вентиляция частного дома может быть организована по такому же принципу, как и в обычной квартире – приточный воздух поступает с улицы через окна и двери, проходит через все комнаты и выводится в каналы, расположенные в ванной и на кухне. В таком случае не понадобится делать отдельные вентиляционные отверстия в жилых помещениях.

Преимущества и недостатки естественной вентиляции

Преимущества естественной системы вентиляции можно отметить в нескольких пунктах:

• Недорогие материалы. Для обеспечения притока и вывода воздуха не требуется специального оборудования, помимо труб и решёток для создания отверстий.
• Лёгкость монтажа и ремонта. Конструкция достаточно проста, она не требует навыков строительства и последующего обслуживания.
• Низкий уровень шума. Ввиду отсутствия вентиляторов и низкой скорости движения воздуха, звук в трубе не создаётся.

Варианты естественной вентиляции: 1 — с дефлектором; 2 — с роторной турбиной; 3 — шахта с зонтом (флюгарком).

К недостаткам системы естественной вентиляции дома можно отнести:

• Слабую эффективность при низкой разнице температур снаружи и внутри здания в летнее время.
• Отсутствие регулировки работы системы.

Естественную вентиляцию рационально применять в деревянных постройках.

Виды обустройства вентиляции

Вентканалы сейчас создаются сразу в нескольких вариациях. Они могут быть природными или искусственными. Чаще всего мастера разрабатывают принудительную систему вентиляции, поскольку далеко не каждое здание обустроено конвективной моделью, где, как и в природе только под влиянием тяги циркулирует воздух. Иногда нужно создавать их специально, главное знать, какой бывает вид, чтобы правильно обустроить жилой массив или садовый домик.

Принудительный воздухообмен проводится нагнетателями воздуха. Для этого требуется приобрести и установить специальный компрессор или вентилятор. Именно он будет проводить циркуляцию массы в любое время и контролировать подачу кислорода в помещение так, чтобы микроклимат не нарушался.

Естественная вентиляция

Устройство всей естественной вентиляции довольно простое. Теплые потоки воздуха движутся исключительно в верхний угол комнаты и заменяют воздушные массы, которые ушли из помещения прохладным уличным воздухом через нижний участок объекта. Естественная вентиляция в деревянном доме своими руками в наружной стене создается очень просто, но ее нельзя будет контролировать, поскольку скорость замещения кислорода и его температура в такой системе по большей части зависит от ветра. Нужно знать, как правильно сделать естественную вентиляцию в загородном доме так, чтобы воздух в помещении не был затхлым и одновременно не выдувал комфортную температуру. Многие специалисты утверждают, что для этого вентиляционную систему лучше поставить в коридоре.

Искусственная

Вентиляция крыши в частном доме чаще всего искусственная. Она принудительно возобновляет кислород при помощи воздействия специального электромеханического оборудования.

В состав техники входит:

• очистительный фильтр;
• вентилятор;
• шумоглушитель;
• калорифер;
• воздушный клапан.

Искусственная вентиляция коттеджа котельной встречается очень часто. Если она грамотно сделанная и строительные нормы не нарушены, то проблем с эксплуатацией точно не возникнет. Лучше заранее просмотреть организованный инженерный проект, чтобы убедиться в безопасности расчетов. Для монтажа такой системы обязательно потребуются анемостаты, диффузорв, воздухозаборные решетки, воздухоотводы.

Смешанный тип вентиляции

Установка систем вентиляции в доме подразумевает и использование комбинированного типа оборудования. Для одноэтажного дома, в котором не нужно принудительно подавать воздух, подходит и естественная вентиляция в частном доме с дополнительным вентилятором или механической вытяжкой. Она может конденсировать воздух и часто устанавливается в ванной. Главное предварительно грамотно рассчитать вентиляционные канаты кровли и затем выполнить кровельный монтаж снаружи, если это одноэтажное здание. Проектирование должно подразумевать вывод воздуха из ванной и туалета.

Почему нужно проектировать систему кондиционирования до начала ремонтных работ?

Сперва может показаться, что проектирование – шаг, который можно упустить и тем самым сэкономить. Но мы уверены, что такое мнение ошибочно и вот вам причины почему проектирование инженерной системы должно выполняться до начала ремонтных работ:

1. Только при таких условиях можно вписать инженерные коммуникации в дизайн интерьера.
2. Формирование бюджета. Проектирование позволит вам посмотреть точную смету проекта до начала монтажных работ. Таким образом, вы сможете подобрать систему в строгих рамках выделенного бюджета.
3. Возможность интеграции с другими инженерными системами (вентиляция, пароувлажнение).
4. Точное согласование всех работ со «смежниками» (строителями, дизайнерами, монтажниками и т.д.).
5. Качественный результат. Проектирование позволит создать эффективную систему кондиционирования, которая максимально подходит под все параметры и особенности помещения.

Как итог – вы получаете систему согласно своему бюджету, которая работает эффективно, она удачно размещена и работает совместно с другими инженерными системами.

Принудительная вентиляция: основные характеристики

Принудительная вентиляция основывается на применении специального вентиляционного оборудования, а именно приточно-вытяжной установки, которая дополнительно очищает, подогревает поступающие в дом воздушные массы. Этот тип вентиляции подходит в тех случаях, когда естественная вентиляция не справляется с возложенными на нее функциями, а это происходит в большинстве загородных домов и коттеджей.

Приточно-вытяжная система является самой полноценной и комфортной, но при этом, естественно, самой затратной. В данном случае происходит полноценный равномерный воздухообмен с подготовкой свежего воздуха (очищение, нагрев, ионизация). Такая система рассчитывается и специально проектируется под каждый объект индивидуально. В этом нет ничего сложного, но, тем не менее, системы отличаются между собой, так как зависят от площади, технических особенностей различных домов, пожеланий хозяев, финансовых возможностей домовладельца.

Приточно-вытяжная вентиляция коттеджа подразумевает наличие вентиляционного оборудования и сети. Оборудование состоит из таких элементов:

• воздушный клапан;
• калорифер;
• шумоглушитель;
• вентилятор.

К сети относят воздухозаборную решетку, воздуховоды и устройства для распределения воздуха – диффузоры, анемостаты.

На изображении показано, как осуществляется приточно-вытяжная вентиляция в загородном доме.

Также к принудительному типу относят вентиляцию смешанного типа. Вентиляция смешанного типа оборудуется лишь при условии, что естественная не справляется со своей задачей. При смешанной вентиляции приток свежего воздуха осуществляется через окна, двери, а вытяжка делается принудительно с помощью вытяжных вентиляторов. Они обеспечивают более сильный напор и соответственно вытягивают большее количество воздуха.

Как правило, вытяжные вентиляторы ставят в туалете, ванной и на кухне, где необходимо избавляться от запахов и влаги. Такой вариант системы является также крайне экономичным и функциональным в бытовом плане, но не обеспечивает полноценного равномерного воздухообмена по помещениям с комфортными температурами (например, зимой может быть холодный сквозняк от форточки, а летом поступать горячий воздух). Кроме того, смешанный тип вентиляции не подойдет, если воздух нуждается в очищении.

Система вентиляции в таунхаусе почти ничем не отличается от коттеджей. Наиболее оптимальной для таких помещений являются такие типы принудительной вентиляции:

1. С применением приточных клапанов и вытяжных вентиляторов
2. С установкой с рекуператором

В обоих случаях используются приточно-вытяжные установки, которые обеспечивают приток свежего воздуха и вытяжку отработанного, но во втором случае установка имеет дополнительную функцию – рекуперацию тепла. Она позволяет экономить до 70% электроэнергии в зимнее время, так как тепло отработанных воздушных масс используется для того, чтобы нагреть чистый холодный воздух с улицы.

Плюсы и минусы различных систем вентиляции загородного дома представлены в таблице.

Тип системы
Особенности	Естественная	Смешанная	Приточно-вытяжная
Эффективность	низкая	средняя	высокая
Комфортность	низкая	низкая	высокая
Стоимость	низкая	низкая	высокая
Занимаемое пространство	труба в шахте	труба в шахте	оборудование, воздуховоды по помещениям за потолком
Система фильтрации	отсутствует	отсутствует	от пыли, запахов и т.д.
Необходимость обслуживания	отсутствует	периодическая чистка вентиляторов (1 раз в 2-3 года)	е реже 1 раза в год чистка фильтров, диагностика
Эксплуатационные расходы на электроэнергию	отсутствует	низкие (работа вентиляторов)	средние, высокие (работа вентиляционной установки, подогрев воздуха)
Гибкость системы	низкая	низкая	высокая
Режимы работы (зима-лето)	зависит от погодных условий	зимой поступает холодный воздух, летом горячий	круглогодично поступает воздух с комнатной температурой
Шумность работы	низкая	низкая, средняя	низкая, средняя

Наши специалисты имеют большой опыт в проектировании и монтаже систем вентиляции частных домов любого уровня сложности. В нашей компании вы можете совершенно бесплатно получить консультацию и расчет стоимости системы наиболее подходящей под Ваши задачи и условия.

Получить бесплатную консультацию инженера по вентиляции частного дома

Получить!

Что должна обеспечивать качественная вентиляционная система загородного дома

Правильно спроектированные системы вентиляции для коттеджа должны обеспечивать:

• Чистый воздух в помещениях, без пыли и посторонних запахов и газов. Посторонние примеси, содержащиеся в воздухе коттеджа, не должны превышать максимально допустимого уровня.
• Вентиляция должна обеспечивать постоянный уровень кислорода и углекислого газа. Кислород должен составлять не менее 22%, а предельно допустимый уровень углекислоты не должен превышать 0,2%.
• Влажность воздуха в комнатах загородного дома должна быть в пределах 40-60%.

Благодаря таким показателям, создается хороший микроклимат для жизни, крепкого сна и хорошего самочувствия в загородном доме. А как его добиться мы постараемся объяснить в этой статье. При составлении проекта коттеджа самой первостепенной задачей является выбор вида вентиляции, а их, по большому счету, всего два: первый – естественная, а второй принудительная. Чему отдать предпочтение, зависит от нескольких основных факторов: месторасположения дома, наличие близлежащих источников загрязнения воздуха и шума и т.д. Если ваш загородный дом располагается далеко от этого безобразия, то нужно делать естественную вентиляционную систему, во всех других случаях специалисты в один голос рекомендуют обустройство механической вентиляции.

Параметры выбора кондиционера для загородного дома

При выборе кондиционера для загородного коттеджа или частного дома рекомендуется обращать внимание на некоторые важные параметры. Главные критерии выбора:

Главные критерии выбора:

Мощность прибора с расчетом площади помещения.
Уровень шума при работе. Самые мощные приборы сильно шумят, поэтому создают характерный дискомфорт для домочадцев, особенно в ночное время суток. Самый низкий и оптимальный уровень шума – 20-24 дБ.
Надежность климатического оборудования. Качественные кондиционеры от проверенных производителей стоят дороже, но и проработают они больший срок, выполняя свою работу на отлично. Дешевая китайская техника быстро выходит из строя, что повлечет дополнительные затраты на ремонт или покупку нового оборудования.
Система очистки воздуха

Обратите внимание, какие фильтры установлены в прибор.
Тип компрессора. Для загородного дома лучшим решением станет инверторная модель.
Чтобы в блоке кондиционера после каждого выключения не образовывалась патогенная среда, способствующая появлению плесени, выбирайте модель с системой встроенной самоочистки.
Также не помешает функция самодиагностики.
Если планируется эксплуатация прибора круглый год, приобретайте модель с двумя рабочими режимами – охлаждение и обогрев

Дополнительные функции кондиционера – исключительно по желанию покупателя.

Немаловажный критерий выбора кондиционера для частного дома – способ монтажа. Если дизайн внутренних комнат позволяет произвести скрытый монтаж блоков оборудования, можно остановить свой выбор на высокоэффективном и эстетичном канальном кондиционере.

Выводы и полезное видео по теме

Из следующего ролика можно узнать, как правильно составить проект приточной вентиляции:

Как реализовать приточную вентиляцию в коттедже своими руками:

Проще всего и дешевле в частном доме сделать классическую естественную вентиляцию.

Но если коттедж большой по квадратуре, с множеством жилых и нежилых комнат, камином и оборудованием на газу, то потребуется обустраивать механический ее аналог. Эта система обойдется дороже в монтаже и эксплуатации, но зато воздухообмен и микроклимат внутри будут на должном уровне.
