Как сделать вентиляцию приточную, вытяжную

Особенности принудительного воздухообмена

Если естественная вентиляция не обеспечивает полноценное обновление воздуха, в частном доме монтируют мощную приточно-вытяжную систему.

Она помогает сбалансировать воздушные потоки, которые циркулируют между комнатами и внешней средой непрерывно. Такая вентиляция гарантирует стабильную подачу очищенного свежего воздуха и удаление наружу загрязненного.

Описание варианта механической вентиляции

Современные многофункциональные установки приточно-вытяжной вентиляции максимально используют энергию подаваемых воздушных потоков и преобразуют ее в тепло.

Подобные системы производят глубокую очистку приточного воздуха, полностью фильтруя от пыли, различных аллергенов, бактерий и других вредных микроорганизмов.

Дополнительную обработку создают с применением фильтрационного оборудования, высокоэффективных поглотителей шума, ионизационных и увлажняющих устройств, иногда задействуют ароматизирующие аппараты.

Воздушные потоки, которые прошли обработку, распределяются по дому через специальные вентиляционные коробы. Подготовленный чистый воздух поступает в спальню и детскую комнату, кабинет, гостиную, кухню и санузлы, вспомогательные помещения, а удаляется оттуда вытяжной системой

Функциональными элементами системы с принудительным побуждением воздухообмена являются фильтры и рекуператоры, вентиляторы, вытяжки, приборы управления и, непосредственно, блок вентиляции.

Встроенная электроника дает возможность выборочно устанавливать оптимальные пользовательские режимы работы системы по показателям температуры и влажности, по времени. Значительно упрощают эксплуатацию пульты ДУ и смарт-контроллеры.

Механическая вентиляция помогает предупредить образование неприятных запахов на кухне, препятствует появлению сырости и распространению разноцветной плесени, решает проблему постоянной влажности в ванной комнате и конденсата на поверхности теплого пола, стеклопакетов, дверных блоков.

Мощные блоки с интегрированными фильтрами, специальными шумопоглотителями и нагревателями занимают много пространства. Чтобы их расположить, нужно освободить место на чердаке или в подвале частного дома

Современные многофункциональные системы вентиляции с принудительным побуждением часто объединяют с интеллектуальными комплексами управления и контроля. Такие меры оптимизируют работу оборудования всех установленных инженерных систем в доме, позволяют организовать удобное для пользователя удаленное управление техникой через интернет.

Механическая вентиляция с рекуперацией тепла

В схемах с рекуперацией тепла за воздухообмен в здании отвечает приточно-вытяжная стационарная установка. Воздух из окружающей среды поступает в систему, после чего фильтром очищается от пыли, загрязнений и направляется для основного подогрева в рекуператор.

До необходимой температуры воздушные массы нагреваются в электрическом/водяном калорифере и по прочным вентиляционным каналам из оцинкованной стали распределяются по всему дому.

Система с рекуперацией тепла обеспечит высокое качество воздуха в жилом доме круглый год. На низких оборотах работающих вентиляторов приточно-вытяжные стационарные установки функционируют практически бесшумно.

Автоматика дает возможность гибко управлять работой оборудования: регулировать поступление воздуха, устанавливать комфортную температуру, изменять скорость воздушных потоков.

Рекуперация – рациональное использование тепловой энергии вытяжного воздуха для последующего подогрева приточного. Это позволяет сократить до 85% затрат тепла на нагрев воздушного потока из внешней среды в зимний период

Техобслуживание такой установки заключается в регулярной смене фильтров. Новые элементы для очищения воздуха от пыли рекомендовано заменять один раз в квартал.

Система без рекуперации тепла

Чтобы организовать функциональную приточно-вытяжную вентиляцию без воздушного рекуператора используют сразу несколько вытяжных систем и центральную приточную установку. Уличный воздух подогревается или охлаждается, затем проходит очистку в фильтре, после чего по сети каналов распределяется по жилым комнатам.

Удаление отработанных тяжелых масс воздуха производится вытяжками в помещениях хозяйственного и технического назначения. Такие системы делают отчасти естественными и частично принудительными. Они функционируют за счет естественной тяги и благодаря канальным вентиляторам.

Приточно-вытяжные схемы без рекуперации тепла обеспечивают подогрев и очищение поступающего в дом воздуха, но расходуют большое количество энергии на постоянную обработку воздушных потоков.

Расчет принудительной системы вентиляции

Принудительная вентиляция в доме рассчитывается по двум параметрам:

  • по кратности;
  • по площади.

По кратности

Здесь учитывается кратность воздухообмена, которая указана в СНиПах. То есть это величина табличная. Сама же формула:

L=nV, где:

  • L – требуемый объем воздуха;
  • n – кратность;
  • V – объем помещения.

По площади

Это самый простой способ расчета принудительной вытяжной вентиляции. Для этого нужно знать всего лишь площадь дома. За основу расчета выбирается норматив – в дом должно поступать за один час воздуха с учетом соотношения: на 1 м² 3 м³ воздушных масс.

К примеру, если площадь дома 100 м². Умножаем ее на 3, получается 300 м³. Это и есть требуемое количество воздуха, которое должно войти в дом за 1 час.

Каков принцип работы вытяжной системы?

При правильном подходе к работе, вытяжная вентиляция своими руками — это не такой уж и сложный процесс, как могло показаться на первый взгляд. Правда, для этого потребуются знания основ вентиляции, умение использовать инструмент, а также терпение и свободное время. В целом, актуальность самодельных систем вентиляции можно отнести только к небольшим домам и квартирам.

Практика показала, что лучше всего работает приточно-вытяжная система. Ее принцип работы раскрывается в следующих аспектах:

  1. Приточный клапан является основным в работе системы. Он представляет собой место, через которое в дом проникает свежий воздух. Чтобы воздух быстро распределился по помещению, ставят вентиляторы, которые получают воздух и проталкивают его по помещению, распределяя нужные объемы.
  2. Как только вентилятор пройден, воздух попадает в фильтр, где проходит процедуру очистки. Тут же он может проходить этап нагрева, что является опциональным этапом, поскольку рекуператоры для нагрева присутствуют не во всех системах.
  3. После того, как фильтрация пройдена, воздух распределяется внутри помещения.
  4. Что касается обработанного, уже несвежего, горячего углекислого газа, то он поднимается вверх, к потолку. Здесь находится вытяжное отверстие, через которое, естественным или механическим способом, он выходит наружу. Обычно используют второй вариант, где вентилятор, посредством канала в виде воздуховода, выталкивает его наружу.

Как видите, это решение требует существенных затрат на моменте обустройства. Но, вложившись единожды, вы получите комфортное жилье, отвечающее всем требованиям и нормам при проживании. К преимуществам такой системы относят безопасность и эффективность, возможность исключить частые заболевания жителей благодаря постоянной циркуляции воздуха.

Монтаж

В зависимости от того, как именно приточная установка, отличающаяся небольшими габаритами, будет монтироваться, процесс монтажа можно существенно отличаться. Так, если применять обыкновенное вентиляционное оборудование, которое включает в себя воздухозаборную решетку, клапан и несколько фильтров, то процесс будет достаточно простым и понятным.

Для того чтобы система в будущем была исправной и могла в полной степени выполнять возложенные на нее обязательства, следует пристальное внимание уделить подготовительным работам. В первую очередь, необходимо убедиться в том, что общая вентиляционная система здания находится в рабочем состоянии

Профилактика и своевременная очистка вентиляции в многоквартирном доме – работа управляющей компании или владельца дома

Профилактика и своевременная очистка вентиляции в многоквартирном доме – работа управляющей компании или владельца дома.

После проведения подготовительных работ и подбора наиболее подходящего оборудования можно приступать к монтажу, который включает в себя следующие этапы.

  • Определить место для установки оборудования. Очень важный и ответственный этап, так как именно от него зависит производительность и эффективность всей системы. Специалисты советуют подбирать место возле окон.
  • Определить место, в котором будет осуществляться бурение отверстий.
  • Бурение отверстия канального типа, диаметр которого должен быть не более 125 мм. Мастера советуют делать подобные отверстия с маленьким уклоном, чтобы не допустить попадания влаги.
  • Изготовление и установка воздухоотводов. Клапан при этом должен обязательно быть снаружи и располагаться вертикально.
  • Монтаж корпуса данной вентиляционной системы к стене при помощи заранее сделанных отверстий и набора для крепежа.
  • Установка нагревательного элемента и фильтров для принудительной очистки воздуха.
  • Монтаж решетки, которая будет обеспечивать защиту системы на внешней стене.
  • Подключение оборудование к электрической сети.

Следует отметить, что монтаж приточной вентиляционной системы в квартире или загородном доме своими руками может производиться с применением обыкновенного приточного клапана, который включает в себя решетку и пластиковый воздуховод. Кроме того, при необходимости можно использовать теплошумоизолирующий элемент и фильтры. В данном случае также следует провести подготовительные работы, чтобы убедиться в том, что вентиляция будет присоединяться к общей системе дома. Можно также сделать пульт управления, который, судя по отзывам, в значительной степени упрощает процесс контроля.

Отдельного внимания заслуживает система приточной вентиляции с рекуператором. Если до недавнего времени механическая система в квартирах или домах не пользовалась популярностью, то с развитием передовых технологий на рынке подобная система стала крайне востребованной. Принцип ее действия основан на том, чтобы проводить рекуперацию тепла. Благодаря данному теплообменнику использованный в помещении воздух возвращает определенную часть тепла приточному.

Монтажу нужно уделить пристальное внимание, так как правильное и грамотное выполнение всех работ по установке дает возможность гарантировать обеспечение чистого воздуха с улицы и нагреть его до оптимальной температуры. Подобная система будет не только удобной в управлении, но и сможет прослужить длительное время, качественно выполняя свою работу

Лучше всего использовать качественные блоки, которые не нуждаются в ремонте или обслуживании даже спустя годы работы

Лучше всего использовать качественные блоки, которые не нуждаются в ремонте или обслуживании даже спустя годы работы.

Таким образом, приточная вентиляция представляет собой высококачественную систему, которая не только обеспечивает приток свежего воздуха в помещение, но и выполняет целый ряд других функций, среди которых подогрев воздуха и его очистка от вредных веществ. Самое главное при этом – правильно произвести расчеты и установку элементов системы, так как это оказывает прямое воздействие на ее эффективность и производительность. Автоматизация такой системы позволяет не переживать за ее работу и обслуживание.

О том, как монтировать приточную вентиляцию для квартиры своими руками, смотрите в следующем видео.

Как сделать расчет вентиляционной системы?

Способы вычислений могут немного отличаться один от другого, поэтому для того, чтобы сделать вентиляцию в гараже или подвале, следует выбирать наиболее подходящие из них. Рассчитывать параметры системы вентиляции необходимо на основе таких показателей, как площадь дома и объем воздуха в помещении.

Вычисления следует осуществлять, используя таблицы с диаграммами, с учетом действующих нормативов (СНиПов, САнПинов, ДБНов, ГОСТов). Наиболее легкий способ расчетов основан на вычислении воздухообмена на основе площади. В соответствии с принятыми нормами подача воздуха на 3 м3/час должна осуществляться в полном объеме на 1 м2

Расчет показателя выполняется с учетом количества жильцов. Например, если их трое, то при общей площади дома, равной 120 м2, воздухообмен в час определяется как произведение 120*3=360 куб.м/час.

Более сложным является расчет показателя воздухообмена по кратностям. Все вычисления производятся на основе нескольких показателей, поэтому точный результат может быть определен специалистом.

Вычисления, основанные на кратности показателя воздухообмена, определяют количество раз в час, когда воздух полностью заменен новым потоком.

Нормативы для помещений с различным предназначением могут быть разными, поэтому используется специальная инструкция: как правильно сделать вентиляцию, результатом вычислений которой является сумма полученных ранее показателей. Это позволяет получить общую величину воздухообмена.

Как сделать самостоятельно: пошаговая инструкция

Перед установкой проверьте работу системы вентиляции. Для этого откройте окно и дверь, положите лист бумаги к вентиляционным решеткам. Если бумага отклоняется в сторону стены, это означает, что каналы чистые и работа системы будет эффективной. Профилактическое обслуживание и очистка вентиляционных систем является обязанностью управляющей компании. Подготовительная работа:

  1. Сбор информации, элементарные расчеты. Рассчитайте коэффициент воздухообмена в доме, руководствуясь стандартами SNiP. Нарисуйте схему движения воздушных потоков.
  2. Приобретение необходимого оборудования, подготовка материалов.
  3. Точные расчеты запланированной работы. Необходимо выяснить, в каком направлении будут расположены вытяжные трубы, какой тип вытяжки будет использоваться. Для этого необходимо изучить схему, рассчитать параметры помещения.

Когда все схемы составлены, принимается решение о типе вентиляции, затем приступаем к расчету параметров, выполняем детализацию. Необходимо рассчитать поперечное сечение вентиляционных каналов. Для этого необходимо учитывать параметры обменного курса, объем помещений и скорость бесшумного движения воздуха. Расчеты могут быть выполнены экспертом:

  1. Рассчитывается поперечное сечение канала и полученные размеры заносятся в диаграмму.
  2. В зависимости от типа и раздела составляется список необходимых компонентов системы. NoteDetailing – это подробный список всего, что необходимо для правильной установки. В данном случае под этим термином понимается сборка всех компонентов с размерами, производительностью и скоростью.
  3. Рассчитывается сопротивление каждой секции системы. Только в этом случае выбираются вентиляторы. Здесь, однако, учитывается также уровень шума и возможность его снижения путем выбора малошумных, маломощных конструкций.
  4. Расчитывается стоимость компонентов системы. Иногда на этом этапе система расчетов терпит неудачу, так как желания не всегда совпадают с финансовыми возможностями.
  5. Новое выравнивание для понимания фактических возможностей, сопоставимых с целью.
  6. Нарисуйте окончательный проект во всех деталях. Не забывайте об узлах проходов воздуховодов через стены или потолок, расходных материалах и изоляции, вентиляционных решетках, диффузорах, разъемах, дополнительных деталях, необходимых для завершения всей работы.

Важно точно определить, где сделать отверстия для установки системы вентиляции. Рекомендуется составить схему, показывающую маршруты притока и вытяжки воздуха

Определите тип вентиляции. Для этого рассчитайте преимущества установки блока питания или комбинированного блока. Теперь необходимо купить необходимое оборудование и правильно его установить. После того, как система заработает, нужно ее проверить. При наличии дефектов необходимо сравнить их с графиком и еще раз рассчитать параметры. Могут использоваться регенераторные системы, которые выполняют несколько функций при одном открытии: обеспечивается поток воздуха и беспроблемный дренаж. Система регенератора нагревает и охлаждает воздух в нужном количестве и при нужных условиях.  Измерительные инструменты для работы:

  • тормозные суппорты;
  • кухонные плиты;
  • датчики.

Пластиковые части коробки весят очень мало и поэтому не требуют дополнительного крепления. Установка выполняется путем армирования с помощью зажимов внутри коробки. Пенопластовые экраны или вставки из пенопласта вставляются на проходах через конструктивные элементы (стены, перегородки). Это необходимо для поддержания тишины во время процесса вентиляции. Элементы, расположенные над шкафами, должны быть закреплены кронштейнами или саморезами. Вся конструкция крепится к потолку с помощью кронштейнов. Они должны быть выбраны в соответствии с размером канала. Расстояние между крепежными элементами – не более 1 метра. Примечание Для обеспечения герметичности соединительных конструкций используется силиконовый герметик. Не используйте жидкие гвозди или клей, так как состав материалов, из которых они изготовлены, не позволит демонтировать конструкции.

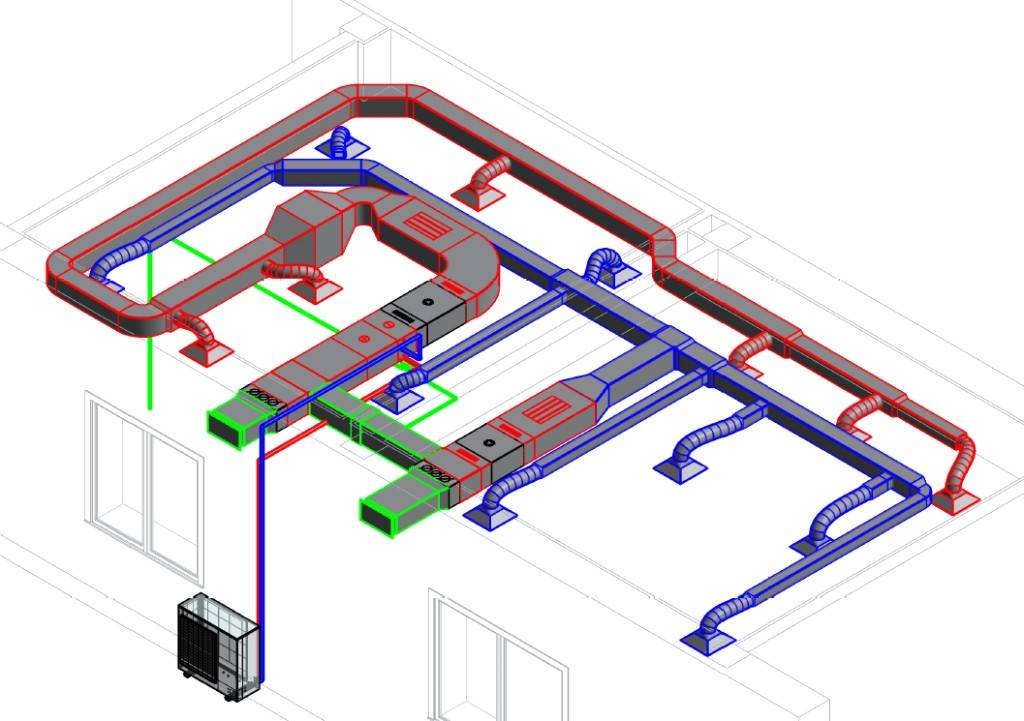

Схемы вентиляции частного дома и квартиры

Самый простой вариант реализуется в небольших домах и квартирах. Приточные отверстия располагают в жилых комнатах, вытяжки — в кухне и ванной. Поступающий в помещения воздух через щели под дверьми проникает в кухню и ванную, где и выводится. Такая схема работает при площади не более 100 квадратов.

Когда приточная вентиляция — отдельные устройства в каждой комнате, вытяжка — через кухню или ванну

В домах общей площадью более ста пятидесяти квадратов организуя две отдельные системы — приточную и вытяжную. Каждая из них имеет собственную систему воздуховодов. При таком устройстве в каждом помещении есть вытяжные и приточные отверстия в каждом из помещений. В этом случае регулировка интенсивности притока и оттока воздуха возможна в каждой комнате — можно подстроить атмосферу под требования ее обитателей.

При централизованной системе приточной вентиляции забираемый с улицы воздух подготовить легче — можно сделать единую систему очистки, подогрева. Подготовленный воздух уже можно разводить по помещениям. В этом случае в каждом помещении имеется по два вентиляционных отверстия — одно приточное, одно — вытяжное. Располагаются они в противоположных углах, закрываются решетками или диффузорами.

Приточно-вытяжная вентиляция в частном доме может быть организована таким образом: приточка децентрализованная, вытяжка — централизованная

Даже при большой площади дома приточную систему вентиляции можно сделать децентрализованной, как в первой схеме. При правильном подборе оборудования работать она будет не менее эффективно. Вопрос в том, что будет экономически выгоднее, так как придется решать проблему подготовки воздуха для каждого приточного канала. А оборудование то совсем недешевое.

Вытяжка в ванную комнату. Преимущества

  • Установив вытяжку в ванную комнату, не приходится беспокоиться об уровне влажности, который мог бы нанести ущерб мебели, отделке ванной. Устройство обеспечивает своевременный отток несвежего влажного воздуха, позволяя заменить его свежим.
  • Вытяжки для ванной комнаты с таймером работают запрограммированное время после выключения освещения.
  • Вытяжные вентиляторы имеют компактные размеры, что позволяет установить их в любой квартире, частном доме.
  • Модели вытяжных вентиляторов с обратным клапаном, препятствуют оттоку несвежего воздуха из вентиляционных каналов обратно в ванную комнату.
  • Оснащение моделей вытяжек дополнительными опциями, улучшающими работу устройств.
  • Автоматический запуск вытяжек упрощает ежедневное использование, не привлекая к своей работе излишнего внимания.
  • Установка вытяжки в ванной не составляет труда, не требует вызова специалиста.

Вытяжка в ванную комнату — нужна! Это не дорогое приспособление сохранит правильный микроклимат помещения и продлит долговоечность интерьеру ванной комнаты.

Ой! Пока нет материалов(((. Полистайте сайт еще!

Как сделать естественную вентиляционную систему своими руками

Естественная вентиляция работает, базируясь на физических законах — за счет разницы теплого воздуха в помещении и холодного на улице (теплый воздух легче) а также на разнице давления. Исходя из этого, придумали незамысловатую конструкцию, котору сделать в частном доме достаточно просто: в центре будущего жилища, чаще всего в несущей стене, прокладывается канал с сечением около 130–140 мм. От него проводятся горизонтальные ответвления диаметром 100–100 мм в комнаты дома.

Устройство вентиляционной системы

Правильный монтаж

Вентканал в стене

Для организации разводки используют пластиковые трубы. Дальше в работу вступает физика — более теплый комнатный воздух под давлением и за счет силы тяги вытягивается наружу, более холодный уличный воздух поступает в комнаты по специально-сделанным каналам, либо естественным образом (дверные проемы, открытые окна и т.д.).

Размещение приточных каналов в стене

Основные рекомендации:

  1. Толщина стенок вытяжного канала должна быть не менее полутора кирпичей. Иначе воздух в ней будет быстро охлаждаться и произойдет обратный процесс — воздух будет не вытягиваться, а поступать в комнаты.
  2. Труба на выходе вытяжного канала на крыше должна быть выше конька. В противном случае завихрения крыши помешают нормальной работе тяги.

Вывод системы на улицу

Главный проточный канал, как описывалось выше, делается стандартным образом. А вот приток свежего воздуха, поступающего с улицы, можно организовать двумя способами — либо сделать проточные каналы в подоконниках, либо зазоры в окнах. При выборе второго способа лучше использовать металлопластиковые окна, имеющие перед деревянными одно конкурентное преимущество — повышенный уровень шумоизоляции. Этих мер будет достаточно, чтобы в необходимой степени вентилировать помещение дома.

Приток свежего воздуха крайне необходим

Если говорить о преимуществе использования естественной вентиляции частного дома перед принудительной (фильтры, радиаторы и прочее), нужно акцентировать внимание на двух пунктах — шум и частота воздуха. Естественная вентиляция не предполагает наличие дополнительного оборудования (по крайней мере, без него можно обойтись)

А это значит, что в доме не будет посторонних шумов от работающих вентиляторов и радиаторов

Естественная вентиляция не предполагает наличие дополнительного оборудования (по крайней мере, без него можно обойтись). А это значит, что в доме не будет посторонних шумов от работающих вентиляторов и радиаторов.

Многие люди, устанавливая воздухоочистительные фильтры, забывают, что они требуют постоянной замены. После длительного использования фильтр загрязняется и воздух, проходящий через него, не очищается, а снабжается дополнительной дозой пыли и прочих веществ, делающих его еще более загрязненным. Контролировать воздухообмен при естественной вентиляции не нужно — тем более что часть крупных частиц, приходящих в дом с улицы вместе с воздухом оседает на подоконниках, где их можно с легкостью убрать влажной тряпкой. А если предположить, что влажные уборки проводятся в доме регулярно, то никаких дополнительных неудобств это вызвать не должно.

Видео: как устроить естественную вытяжку

Не стоит забывать и о системе кондиционирования. Грамотно-организованный тандем естественной, принудительной вентиляции и кондиционирования, сделает жизнь в доме комфортной и безопасной для здоровья.

Материал актуализирован 24.04.2017

Методы организации воздухообмена в доме

Существуют разные способы обеспечения воздухообмена в жилом здании — от периодического кратковременного открывания дверей и окон до установки многофункциональных систем подготовки и доставки чистого воздуха в каждую комнату.

С точки зрения вентиляции, здоровая и комфортная атмосфера в доме складывается не только благодаря составу воздуха. Важную роль играет его температура, равномерность распределения и подвижность.

Поступление прохладного воздуха может создавать мощный конвекционный поток, который человеком будет восприниматься как неприятный сквозняк. В результате даже при нормальных температурных показателях в комнате будет неуютно.

В старых кирпичных зданиях вентиляцию и проветривание обеспечивали специальные отдушины, оставленные при строительстве жилого объекта

Максимально простой казалась и вентиляционная система на кухне коттеджа из деревянного бруса. Негерметичные дверные проемы и оконные блоки способствовали непрерывной циркуляции воздушных потоков в доме.

Все эти методы и сегодня задействованы в маленьких одноэтажных зданиях. Естественной вентиляции воздуха там вполне достаточно. Но если говорить о больших и просторных частных домах, то без дополнительно установленных центральных кондиционеров и вентиляторов никак не обойтись.

Вентиляция гардеробной комнаты

Вентиляция гардеробной необходима для лучшей сохранности вещей

Гардеробная комната непременно должна вентилироваться, в противном случае не миновать неприятного запаха. Чаще всего в гардеробных нет радиаторов отопления, а значит влажность здесь выше: создаются хорошие условия для развития плесени и микробов. Поэтому нужно позаботиться о вентиляции в глухой комнате. Немногие хозяева знают все о том, как организовать вентиляцию в комнате.

Существует несколько вариантов вентиляции в гардеробной комнате:

  1. Если одна стена гардеробной выходит на улицу, на ней устанавливается приточный клапан. При наличии окна в гардеробной клапан встраивается в его створку. Доступный всем и несложный способ. Свежий воздух подается через клапан, а удаляется через щель под дверью или вентиляционную решетку. Как правило, достаточно решетки площадью 10 х 20 см. Ширина щели должна быть 1 см, а под дверью санузла и кухни – 2,5 см. Далее воздух вытягивается в коридор, кухню или санузел и оттуда по общедомовой вытяжной вентиляции на улицу. Это лучшая схема вентиляции гардеробной, если между нею и помещением с вытяжкой не более 2 дверей.
  2. Когда помещение гардеробной открывается в спальню, воздух должен двигаться в обратном направлении из жилого помещения в гардероб. Для работы вентиляции в гардеробной комнате придется организовывать вытяжной канал и без помощи профессионального проектировщика не обойтись. Во время отделочных работ оставляют открытым выход в вентканал. Свежий воздух для вентиляции глухой комнаты проникает из прилегающего жилого помещения. Приточные вентиляционные клапана, таким образом, необходимо устанавливать на окна или стены. Чтобы воздух беспрепятственно поступал из одного помещения в другое, оставляются специальные отверстия (смотрите п.1).

  3. Если квартира оснащена принудительной вентиляцией, специальный вытяжной канал протягивается в гардеробную. Схема движения воздуха аналогична описанной в п.2.
