Расчёт для многожильного провода

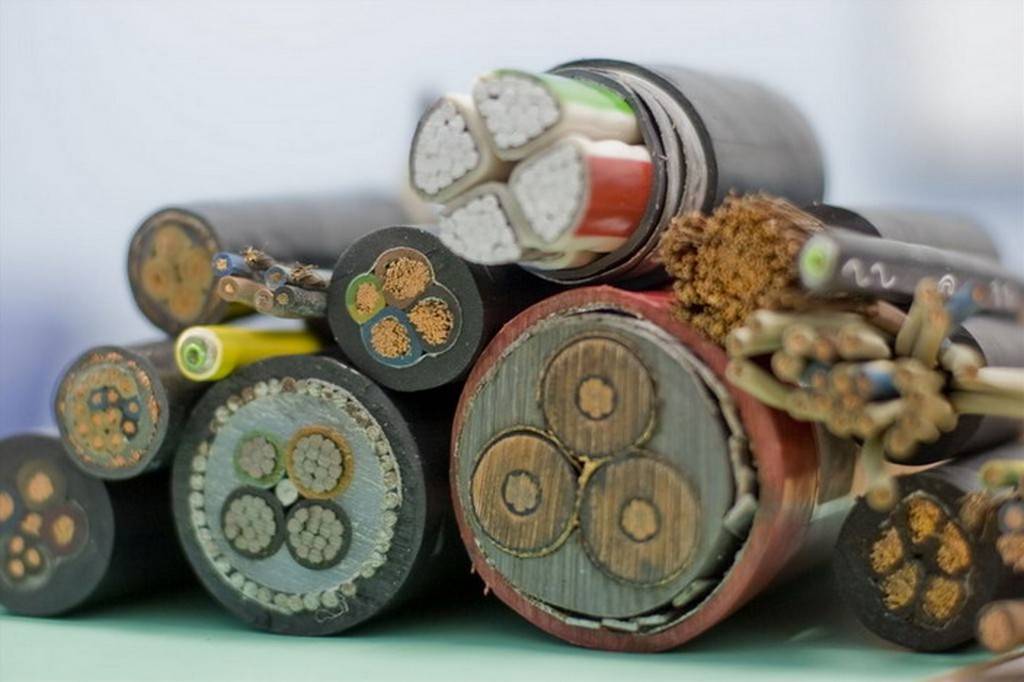

Многожильный провод (многопроволочный) представляет собой свитые вместе одножильные проволоки. Кто хоть немного дружит с математикой, тот прекрасно понимает, что необходимо посчитать количество этих проволочек в многожильном проводе. После этого измеряется сечение одной тонкой проволочки и умножается на их общее количество. Рассмотрим следующие варианты.
Расчёт с помощью штангенциркуля
Измерение проводится штангенциркулем с обычной шкалой (или микрометром). У опытных мастеров этот инструмент всегда находится под рукой, но не все же профессионально занимаются электрикой.
Для этого на примере кабеля ВВГнг разрежьте ножом толстую оболочку и разведите жилы в разные стороны.
Потом выберете одну жилу и зачистите ножом или ножницами. Далее произведите замер этой жилы. Должен получиться размер 1,8 мм. В качестве доказательства правильности измерения обратитесь к расчетам.
Полученная в результате вычисления цифра 2,54 мм2 – это фактическое сечение жилы.
Измерение с помощью ручки или карандаша
Если у вас не оказалось под рукой штангенциркуля, то можно воспользоваться подручными методами, используя карандаш и линейку. Сначала возьмите измеряемый провод, зачистите его и намотайте на карандаш или ручку так, чтобы витки ложились вплотную друг другу. Чем больше витков, тем лучше. Теперь подсчитаем количество намотанных витков и измерим их общую длину.
К примеру, получилось 10 витков с общей длиной намотки 18 мм. Нетрудно подсчитать диаметр одного витка, для этого общую длину делим на количество витков.
В результате всех производимых расчётов по формуле получите искомый диаметр жилы. В этом случае он составляет 1,8 мм. Так как диаметр одной жилы известен, то нетрудно посчитать сечение всего провода ВВГнг по известной уже формуле.
Можно заметить, что результаты получились равными.
Использование таблиц
Как можно узнать и измерить сечение кабеля, если под рукой не оказалось ни штангенциркуля, ни линейки, ни микрометра. Вместо того чтобы ломать себе голову над сложными математическими формулами, достаточно вспомнить, что есть уже готовые таблицы значений для измерения сечения кабеля. Существуют, конечно, очень сложные таблицы с множеством параметров, но, в принципе, для начала достаточно воспользоваться самой простой из двух колонок. В первой колонке вписывается диаметр проводника, а во второй колонке приводятся готовые значения сечения провода.
Таблица сечения проводя для закрытой проводки
Существует и другой «приблизительный» метод, который не требует измерения толщины отдельных проводков. Можно просто измерить сечение (диаметр) всего толстого свитка. Таким методом обычно пользуются опытные электрики. Они могут узнать сечение кабеля как «на глаз», так и с помощью инструментов.
Определение сечения провода розеточных линий
При определении диаметра провода для комнатной проводки считают максимальную нагрузку потребителей, которые могут быть включены одновременно. Ориентируясь на эту мощность, выбирают сечение основных линий, которые идут от счётчика и вводных автоматов к распределительным коробкам. Это те участки, которые будут нести суммарную нагрузку всех подключенных потребителей. Выбирают провод с медными жилами не менее 6 мм2.
Проводники ответвлений от распределительных коробок к розеткам выбираются индивидуально для каждой комнаты. Тут учитываются бытовые электроприборы, которые могут быть присоединены к розетке. Сечение жил подбирается с запасом на один порядок. Это на тот случай, если возникнет необходимость запитать от розетки какой-то строительный инструмент: перфоратор, сварочный инвертор.
Если суммарная мощность потребителей в комнате будет составлять 4 кВт, то проводник с медной жилой, питающий розетку, должен быть сечением 2,5 мм².
В итоге получается, что отводящий проводник с медными жилами на каждую розетку будет иметь сечение 2,5 мм2. Основной провод для разводки берут сечением 6 мм². При этом следует учесть, что весь контур электропроводки выполняют проводами, имеющими жилы из одного материала. Скручивать между собой жилы из меди и алюминия нельзя.
Расчет сечения провода электропроводки по мощности подключаемых электроприборов
Для выбора сечения жил провода кабеля при прокладке электропроводки в квартире или доме нужно проанализировать парк имеющихся электробытовых приборов с точки зрения одновременного их использования. В таблице представлен перечень популярных бытовых электроприборов с указанием потребляемого тока в зависимости от мощности.
Вы можете узнать потребляемую мощность своих моделей самостоятельно из этикеток на самих изделиях или паспортам, часто параметры указывают на упаковке. В случае если сила потребляемого тока электроприбором не известна, то ее можно измерять с помощью амперметра.
Обычно мощность потребления электроприборов указывается на корпусе в ваттах (Вт или VA) или киловаттах (кВт или kVA). 1 кВт=1000 Вт.
Таблица потребляемой мощности/силы тока бытовыми электроприборами
| Электроприбор | Потребляемая мощность, Вт | Сила тока, А |
|---|---|---|
| Стиральная машина | 2000 – 2500 | 9,0 – 11,4 |
| Джакузи | 2000 – 2500 | 9,0 – 11,4 |
| Электроподогрев пола | 800 – 1400 | 3,6 – 6,4 |
| Стационарная электрическая плита | 4500 – 8500 | 20,5 – 38,6 |
| СВЧ печь | 900 – 1300 | 4,1 – 5,9 |
| Посудомоечная машина | 2000 – 2500 | 9,0 – 11,4 |
| Морозильники, холодильники | 140 – 300 | 0,6 – 1,4 |
| Мясорубка с электроприводом | 1100 – 1200 | 5,0 – 5,5 |
| Электрочайник | 1850 – 2000 | 8,4 – 9,0 |
| Электрическая кофеварка | 630 – 1200 | 3,0 – 5,5 |
| Соковыжималка | 240 – 360 | 1,1 – 1,6 |
| Тостер | 640 – 1100 | 2,9 – 5,0 |
| Миксер | 250 – 400 | 1,1 – 1,8 |
| Фен | 400 – 1600 | 1,8 – 7,3 |
| Утюг | 900 –1700 | 4,1 – 7,7 |
| Пылесос | 680 – 1400 | 3,1 – 6,4 |
| Вентилятор | 250 – 400 | 1,0 – 1,8 |
| Телевизор | 125 – 180 | 0,6 – 0,8 |
| Радиоаппаратура | 70 – 100 | 0,3 – 0,5 |
| Приборы освещения | 20 – 100 | 0,1 – 0,4 |
Ток потребляют еще холодильник, осветительные приборы, радиотелефон, зарядные устройства, телевизор в дежурном состоянии. Но в сумме эта мощность составляет не более 100 Вт и при расчетах ее можно не учитывать.
Если Вы включите все имеющиеся в доме электроприборы одновременно, то необходимо будет выбрать сечение провода, способное пропустить ток 160 А. Провод понадобится толщиной в палец! Но такой случай маловероятен. Трудно представить, что кто-то способен одновременно молоть мясо, гладить утюгом, пылесосить и сушить волосы.
Пример расчета. Вы встали утром, включили электрочайник, микроволновую печь, тостер и кофеварку. Потребляемый ток соответственно составит:
7 А + 8 А + 3 А + 4 А = 22 А
С учетом включенного освещения, холодильника и в дополнение, например, телевизора, потребляемый ток может достигнуть 25 А.
Выбор сечения провода для подключения электроприборов к трехфазной сети 380 В
При работе электроприборов, например, электродвигателя, подключенных к трехфазной сети, потребляемый ток протекает уже не по двум проводам, а по трем и, следовательно, величина протекающего тока в каждом отдельном проводе несколько меньше. Это позволяет использовать для подключения электроприборов к трехфазной сети провод меньшего сечения.
Для подключения электроприборов к трехфазной сети напряжением 380 В, например электродвигателя, сечение провода для каждой фазы берется в 1,75 раза меньше, чем для подключения к однофазной сети 220 В
Внимание, при выборе сечения провода для подключения электродвигателя по мощности следует учесть, что на шильдике электродвигателя указывается максимальная механическая мощность, которую двигатель может создать на валу, а не потребляемая электрическая мощность
Например, нужно подключить электродвигатель потребляющий мощность от сети 2,0 кВт. Суммарный ток потребления электродвигателем такой мощности по трем фазам составляет 5,2 А. По таблице получается, что нужен провод сечением 1,0 мм2, с учетом вышеизложенного 1,0 / 1,75 = 0,5 мм2. Следовательно, для подключения электродвигателя мощностью 2,0 кВт к трехфазной сети 380 В понадобится медный трехжильный кабель с сечением каждой жилы 0,5 мм2.
Гораздо проще выбрать сечение провода для подключения трехфазного двигателя, исходя из величины тока его потребления, который всегда указывается на шильдике. Например, ток потребления двигателя мощностью 0,25 кВт по каждой фазе при напряжении питания 220 В (обмотки двигателя подключены по схеме «треугольник») составляет 1,2 А, а при напряжении 380 В (обмотки двигателя подключены по схеме «звезда») всего 0,7 А.
Взяв силу тока, указанную на шильдике, по таблице для выбора сечения провода для квартирной электропроводки выбираем провод сечением 0,35 мм2 при подключении обмоток электродвигателя по схеме «треугольник» или 0,15 мм2 при подключении по схеме «звезда».
Измерение диаметра провода
По стандарту диаметр провода должен соответствовать заявленным параметрам, которые описываются в маркировке. Но фактический размер может отличаться от заявленного на 10-15 процентов. Особенно это касается кабелей, которые изготовлены мелкими фирмами, однако проблемы могут быть и у крупных производителей. Перед покупкой электрического провода для передачи токов большого значения, рекомендуется промерять диаметр проводника. Для этого могут применяться различные способы, отличающиеся погрешностью. Перед выполнением измерения требуется очистить жилы кабеля от изоляции.
Замеры можно производить непосредственно в магазине, если продавец разрешит снять изоляцию с небольшого участка провода. В противном случае придется приобрести небольшой отрезок кабеля и произвести измерение на нем.
Микрометром
Максимальную точность можно получить с помощью микрометров, которые имеют механическую и электронную схему. На стержне инструмента имеется шкала с ценой деления 0,5 мм, а на круге барабана есть 50 рисок с ценой деления 0,01 мм. Характеристики одинаковы у всех моделей микрометров.
При работе с механическим прибором следует соблюдать последовательность действий:
- Вращением барабана устанавливают зазор между винтом и пяткой близкий к измеряемому размеру.
- Подвести винт трещоткой плотнее к поверхности измеряемой детали. Подводку выполняют вращением рукой без усилий до момента срабатывания трещотки.
- Высчитать поперечный диаметр детали по показаниям на шкалах, размещенных на стебле и барабане. Диаметр изделия равен сумме значения на стержне и барабане.
Измерение механическим микрометром
Работа с электронным микрометром не требует вращения узлов, он выводит значение диаметра на жидкокристаллический экран. Перед использованием прибора рекомендуется проверить настройки, поскольку электронные устройства производят замер в миллиметрах и дюймах.
Штангенциркулем
Прибор имеет уменьшенную по сравнению с микрометром точность, которой вполне хватает для измерения проводника. Штангенциркули оснащаются плоской шкалой (нониусом), круговым циферблатом или цифровой индикацией на жидкокристаллическом дисплее.
Чтобы измерять поперечный диаметр, необходимо:
- Зажать измеряемый проводник между губками штангенциркуля.
- Высчитать значение по шкале или посмотреть его на дисплее.
Пример вычисления размера на нониусе
Линейкой
Измерение линейкой дает грубый результат. Для выполнения замера рекомендуется применение инструментальных линеек, которые имеют большую точность. Использование деревянных и пластиковых школьных изделий даст весьма приблизительное значение диаметра.
Для замера линейкой необходимо:
- Очистить от изоляции кусок провода с длиной до 100 мм.
- Плотно намотать полученный отрезок на цилиндрический предмет. Витки должны быть полными, то есть начало и конец провода в намотке направлены в одну сторону.
- Измерить длину получившейся намотки и разделить на количество витков.
Измерение диаметра линейкой по числу витков
В приведенном выше примере имеется 11 витков провода, которые составляют в длину около 7,5 мм. Разделив длину на количество витков, можно определить приблизительное значение диаметра, которое в данном случае равно 0,68 мм.
На сайтах магазинов, продающих электрические провода, имеются онлайн-калькуляторы, которые позволяют выполнить расчет сечения по количеству витков и длине полученной спирали.
Как рассчитать сечение медного провода и определить нагрузку на кабель
Макс. мощность, кВт | Макс. ток нагрузки, А | Сечение провода, мм2 | Ток автомата, А |
4.5 | 4-6 | ||
9.1 | 1.5 | ||
13.6 | 2.5 | ||
18.2 | 2.5 | ||
22.7 | |||
27.3 | |||
31.8 | |||
36.4 | |||
40.9 | |||
45.5 | |||
50.0 | |||
54.5 | |||
59.1 | |||
63.6 | |||
68.2 | |||
72.7 | |||
77.3 |
В этой таблице данные приведены для следующего случая.
— Одна фаза, напряжение 220 В
— Температура окружающей среды 30 С
— Прокладка в воздухе или коробе (в закрытом пространстве)
— Провод трехжильный, в общей изоляции (кабель)
— Используется наиболее распространенная система TN-S с отдельным проводом заземления
— Достижение потребителем максимальной мощности — крайний, но возможный случай. При этом максимальный ток может действовать длительное время без отрицательных последствий.
В том случае, если температура окружающей среды будет больше хотя бы на 20 C, или в жгуте будет находиться несколько кабелей, то рекомендуется выбрать большее сечение.
Еще важно знать какой провод вы покупаете. Некоторые производители занижают сечение жил в кабеле, чтобы сэкономить средства и время. Существует ряд компаний делающих такие провода(перечислять их я не буду)
Существует ряд компаний делающих такие провода(перечислять их я не буду).
Но есть и такие, которые делают качественные, но дорогие провода
На это стоит обратить максимальное внимание
В процессе определения сечения провода по диаметру необходимо обратить внимание на металл жилы. Характеризуется ярким, насыщенным цветом медная, или же алюминиевая жила. Если цвет вызывает сомнения, тогда можно сделать вывод о низком качестве
Вероятнее всего, производитель просто сэкономил на металле, используя для изготовления сплав металла.
Если цвет вызывает сомнения, тогда можно сделать вывод о низком качестве. Вероятнее всего, производитель просто сэкономил на металле, используя для изготовления сплав металла.
Сплав является опасным для монтажных работ, ведь номинальная нагрузка, токопроводимость меньше сравнительно с оригинальным продуктом.
- Для точного определения сечений проводов смотрят на жилы. При нормальной толщине изделий возможна такая ситуация, как уменьшение размера жилы компенсируется повышением слоя изоляции.
- Специалисты советуют приобрести провод большего сечения. Стоит учитывать, что запас мощности не сможет повредить качеству и работоспособности электропроводки.
- Расчет изменяется, если речь идет о кабеле, так как состоит из нескольких проводов. Для получения максимально точных показателей нужно определить диаметр каждого провода, затем суммировать полученные значения.
Есть разные способы определения сечения провода по диаметру. Опытные электрики способны определить это значение в считанные минуты. Новичкам советуют подобрать ту методику, которая ближе и понятнее именно вам.
Как можно узнать сечение кабеля по диаметру жилы
Введите свой запрос:Дополнительная информация от Инженерного cправочника DPVA, а именно — другие подразделы данного раздела:
Электрохимическая коррозия соединенных металлов проводников — кабелей, проводов, токовых жил и т.п.
Электрическое сопротивление и проводимость проводов и проводников, растворов, почв…
Вы сейчас здесь: Электрический провод, перевод диаметра в площадь сечения — мм в мм2, таблица.
Американский (USA) сортамент электрических проводов = American Wire Gauge (AWG) = B&S (Brown&Shape) Wire Gauge. Допустимые токи. Поправочные температурные коэффициенты. Размеры и электрическое сопротивление. Одножильные и многожильные
Американский (USA) сортамент электрических проводов = American Wire Gauge (AWG). Размеры и электрическое сопротивление. Одножильные и многожильные.
Британский (UK) сортамент проволоки, проводов и т.п. = Standard Wire Gauge (SWG). Размеры.
Сводная таблица типов бытовых вилок, розеток, номинала питающего электрического однофазного напряжения и частоты сети по странам мира. Номиналы электрических сетей. Пособие по определению типов вилок и розеток, которые у Вас есть.
Разъемы электрические общеупотребительные (бытовые США, Европа, переменный ток). Пособие по определению типа соединений. NEMA и IEC. (дополнение)
Сводная таблица буквенно-цифровых обозначения зажимов = контактов электрических устройств и проводов (ГОСТ 2.709-89)
Цветовая маркировка электрических проводов и кабелей. Обычная двухфазная сеть, нулевой, защитный. Трехфазная цепь/сеть. Цепь/сеть постоянного тока
Нейтральный провод, нулевой провод, защитный ноль, заземление, земля, средний провод в сетях 220/380В. Жаргон электриков и здравый смысл.
Таблицы выбора сечения жилы при прокладке электрических проводов в резиновой или пластиковой (в том числе ПВХ=PVC) изоляции в зависимости от тока и нагрузки. Подходят для сетей 220/380В. Сечение проводов по мощности.
Таблица и формулы расчета максимальных длин медных кабелей (проводов) в метрах в зависимости от мощности электромотора (электродвигателя), тока и сечения провода.
Круговой мил=CM=circular mil area=cmil — единица площади поперечного сечения токопроводящей жилы проводов, кабелей и шнуров. Квадратный мил=Square Mil=SM=smil — единица просто площади. Мил=Mil — единица длины.
Стандарты присоединительных размеров — цоколей и патронов электроламп. Винтовые. Байонеты ( = патроны Свана, bayonet ). Галогеновые лампы мини-, трубки и направленного света. Флюоресцентные (люминисцентные) трубки. Лампы дневного света.
Поиск в инженерном справочнике DPVA. Введите свой запрос:
Если Вы не обнаружили себя в списке поставщиков, заметили ошибку, или у Вас есть дополнительные численные данные для коллег по теме, сообщите , пожалуйста. Вложите в письмо ссылку на страницу с ошибкой, пожалуйста.
Коды баннеров проекта DPVA.ru Начинка: KJR Publisiers
Консультации и техническая поддержка сайта: Zavarka Team
Проект является некоммерческим. Информация, представленная на сайте, не является официальной и предоставлена только в целях ознакомления. Владельцы сайта www.dpva.ru не несут никакой ответственности за риски, связанные с использованием информации, полученной с этого интернет-ресурса.
Диаметр провода и из каких материалов могут быть провода
Проводник передает определенное количество энергии. Это количество зависит от множества факторов, главный из которых – это материал из которого сделаны токопроводящие жилы. Материалом жилок проводов и кабелей могут выступать следующие цветные металлы:
Алюминий. Их основное преимущество в том, что проводники из алюминия дешевые и легкие. Из негативных качеств, можно отметить следующие: склонность к механическим повреждениям, низкая электропроводность, высокое переходное электросопротивление окисленных поверхностей.
Медь. Этот метал наиболее популярен и в сравнении с другими конкурентными вариантами. Отличаются такими главными свойствами: малое электрическое и переходное сопротивление на контактах, достаточно высокая эластичность и прочность, а так же легкость в спайке и сварке.
Алюмомедь. Своеобразный синтез двух металлов. Это кабельные изделия с жилами из алюминия, покрытые медью. Им свойственна чуть меньшая электропроводность, чем у медных аналогов. Еще они обладают легкостью, и средним сопротивлением при относительной дешевизне.
Материалы из которых делают провода
Применение измерительных приборов
Для определения диаметра жил проводов и кабелей широко применяются различные измерительные приборы, показывающие наиболее точные результаты. В основном для этих целей практикуется использование микрометров и штангенциркулей. Несмотря на высокую эффективность, существенным недостатком данных устройств является их высокая стоимость, имеющая большое значение, если инструмент планируется задействовать всего 1-2 раза.
Как правило, специальными приборами пользуются электрики-профессионалы, постоянно занимающиеся электромонтажными работами. При грамотном подходе становится возможным измерение диаметра жил проводов даже на рабочих линиях. После получения необходимых данных остается только воспользоваться специальной формулой:
Таблица соответствия диаметров проводов и их площадь сечения
Проводить расчеты в магазине или на рынке не всегда хочется или есть возможность. Чтобы не тратить время на расчеты или не ошибиться, можно воспользоваться таблицей соответствия диаметров и сечений проводов, в которой есть наиболее распространенные (нормативные) размеры. Ее можно переписать, распечатать и захватить с собой.
| Диаметр проводника | Сечение проводника |
| 0,8 мм | 0,5 мм2 |
| 0,98 мм | 0,75 мм2 |
| 1,13 мм | 1 мм2 |
| 1,38 мм | 1,5 мм2 |
| 1,6 мм | 2,0 мм2 |
| 1,78 мм | 2,5 мм2 |
| 2,26 мм | 4,0 мм2 |
| 2,76 мм | 6,0 мм2 |
| 3,57 мм | 10,0 мм2 |
| 4,51 мм | 16,0 мм2 |
| 5,64 мм | 25,0 мм2 |
Как работать с этой таблицей? Как правило, на кабелях есть маркировка или бирка, на которой указаны его параметры. Там указывается маркировка кабеля, количество жил и их сечение. Например, ВВНГ 2х4. Нас интересуют параметры жилы а это цифры, которые стоят после знака «х». В данном случае заявлено, что есть два проводника, имеющих поперечное сечение 4 мм2. Вот и будем проверять, соответствует ли эта информация действительности.
Как работать с таблицей
Чтобы проверить, проводите измерение диаметра любым из описанных методов, после сверяетесь с таблицей. В ней указано, что при таком сечении в четыре квадратных миллиметра, размер провода должен быть 2,26 мм. Если измерения у вас такие же или очень близкие (погрешность измерений существует, так как приборы неидеальные), все нормально, можно данный кабель покупать.
Заявленные размеры далеко не всегда соответствуют реальным
Но намного чаще фактический диаметр проводников значительно меньше заявленного. Тогда у вас два пути: искать провод другого производителя или взять большего сечения. За него, конечно, придется переплатить, но первый вариант потребует достаточно большого промежутка времени, да и не факт, что вам удастся найти соответствующий ГОСТу кабель.
Второй вариант потребует больше денег, так как цена существенно зависит от заявленного сечения. Хотя, не факт — хороший кабель, сделанный по всем нормам, может стоит еще дороже. Это и понятно — расходы меди, а, часто, и на изоляцию, при соблюдении технологии и стандартов — значительно больше. Потому производители и хитрят, уменьшая диаметр проводов — чтобы снизить цену. Но такая экономия может обернуться бедой. Так что обязательно проводите измерения перед покупкой. Даже и проверенных поставщиков.
И еще: осмотрите и пощупайте изоляцию. Она должна быть толстой, сплошной, иметь одинаковую толщину. Если кроме изменения диаметра еще и с изоляцией проблемы — ищите кабель другого производителя. Вообще, желательно найти продукцию, отвечающую требованиям ГОСТа, а не сделанную по ТУ. В этом случае есть надежда на то, что кабель или провод буде служить долго и без проблем
Сегодня это сделать непросто, но если вы разводите проводку в доме или подключаете электричество от столба, качество очень важно. Потому, стоит, наверное, поискать
Заниженное сечение провода – в чем опасность
https://youtube.com/watch?v=YK6f4Imfh0E
Итак, рассмотрим опасности, которые поджидают нас при использовании в быту проводов низкого качества. Понятно, что токовые характеристики токоведущих жил снижаются прямо пропорционально уменьшению их сечения. Нагрузочная способность провода из-за заниженного сечения падает. Согласно стандартам рассчитан ток, который может пропустить через себя провод. Он не разрушится, если по нему пройдет меньший ток.
Все эти факторы неизбежно приведут к короткому замыканию, а потом и к пожару. Пожар возникает от искр, появляющихся в момент короткого замыкания. Приведу пример: трехжильный медный провод (например, сечением 2,5 2) согласно нормативной документации может длительно пропускать через себя 27 А, обычно, считают 25 А.
Но попадающиеся мне в руки провода, выпущенные согласно ТУ, на самом деле имеют сечение от 1,8 мм2 до 2 мм2 (это при заявленных 2,5 мм2). Исходя из нормативной документации провод сечением 2 мм2 может длительно пропускать ток 19 А.
Поэтому случись ситуация, когда по выбранному вами проводу, который якобы имеет сечение 2,5 мм2, потечет рассчитанный на такое сечение ток, провод перегреется. А при длительном воздействии произойдет оплавление изоляции, затем и короткое замыкание.
Контактные соединения (например, в розетке) очень быстро разрушаться, если такие перегрузки будут происходить регулярно. Поэтому сама розетка, а также вилки бытовых приборов также могут подвергнуться оплавлению.
А теперь представьте последствия всего этого! Особенно обидно, когда сделан красивый ремонт, установлена новая техника, например, кондиционер, электрический духовой шкаф, варочная панель, стиральная машинка, электрический чайник, микроволновка. И вот вы поставили печься булочки в духовку, запустили стиральную машину, включили чайник, да еще и кондиционер, так как стало жарко.
Этих включенных приборов достаточно, чтобы пошел дым из распределительных коробок и розеток. Потом вы услышите хлопок, который сопровождается вспышкой. А после этого пропадет электричество. Все еще хорошо закончится, если у вас имеются защитные автоматы.
А если они низкого качества? Тогда хлопком и вспышкой вы не отделаетесь. Начнется пожар, который сопровождается искрами от проводки, горящей в стене. Проводка будет гореть в любом случае, даже если она замурована наглухо под плиткой.
Описанная мной картина дает ясно понять, насколько ответственно нужно выбирать провода. Ведь вы будете использовать их в своем жилище. Вот что значит, следовать не ГОСТам, а ТУ.
Определение сечения многожильных проводников
Сечение многожильного провода считается аналогично
Существуют одножильные проводники, которые более жесткие и многожильные, которые характеризуются повышенной гибкостью. Многожильные проводники состоят из нескольких более тонких проводников, скрученных в одну жилу. Как же определяется сечение многожильных проводников? Да так же, как и одножильных, с разницей лишь в том, что необходимо измерить толщину (диаметр) одной жилы, а затем полученный результат умножить на количество тонких проводников. Полученный результат и будет отражать реальное значение. Здесь главное – это воспользоваться точным измерительным прибором.
Как определить сечение для многопроволочного провода.
